Предохранители фиат альбеа

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Блок предохранителей Fiat albea

Замена предохранителя FIAT Albea. Часть 1

Замена предохранителя FIAT Albea. Часть 2

Прописать чип ключ Fiat Albea 2008 г.в., чип для автозапуска, Раменское, Жуковский, Люберцы, Москва

ремонт фиат. Ремонт ограничителя оборотов, работают не все режимы вентилятора печки.

Замена предохранителя Добло

Фиат Альбеа Броня двигателя

Fiat albea течь масла

https://youtube.com/watch?v=Rqg-hKuYk3o

реле отопителя четвертая скорость ФИАТ АЛЬБЕА 1 ч.

Замена салонного фильтра фиат альбеа

https://youtube.com/watch?v=fLh26r0zmzA

Как заменить предохранитель прикуривателя

Также смотрите:

• Замена тормозного диска Фиат альбеа
• Масса Фиат скудо
• Fiat linea где собирают
• Fiat tipo печка
• Разбор фары Фиат альбеа
• Пыльник на коробку передач Фиат
• Фиат пунто описание приборной панели
• Fiat punto схема электрооборудования
• Замена лампы в противотуманках Фиат альбеа
• Фиат мареа седан технические характеристики
• Сравнить рено сандеро и Фиат альбеа
• Кто производит двигатели на Фиат
• Адаптация дроссельной заслонки Фиат добло
• Fiat 127 отзыв
• Рамка птф Фиат альбеа

Маркировки автомобильных ламп

Т — лампа цокольная миниатюрная T4W. R – лампа, которая выполнена с цоколем 15 мм и диаметром колбы 19 мм R5W. P — лампа с 15-мм цоколем и диаметром колбы до 26,5 мм P21W. W — после числа стоит обозначение мощности (60/55 W), если такового не имеется, то число обозначает только номер модели. W — в начале маркировки означает, что лампа выполнена со стеклянным цоколем W5W. Н – лампа галогенная H6W. Y – если буква стоит перед числом, то лампа выполнена с оранжевым цветом колбы PY21W. P – если стоит заглавная буква в самом начале маркировки ,то фланцевая. ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. BAY – штифтовая лампа, в которой один из штифтов смещен по высоте. BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу. SV – софитная лампа (двух сторон расположен цоколь). E — лампа с цоколем резьбового типа. W – лампа, в которой цоколь стеклянный.

Вернуться на главную

Замена ламп подсветки управления климатом Fiat Albea

Предохранители фиат альбеа: где находятся, замена

С давних пор звуковой сигнал автомобиля должен был привлекать внимание участников дорожного движения. В последнее время на авторынке появилось большое количество гудков, что дает возможность подобрать сигнальное устройство не только подходящей громкости, но и позволяющее подчеркнуть индивидуальность владельца авто

Подробнее со схемой можно ознакомиться, подняв крышку блока предохранителей и реле. Также с каждым автомобилем прилагается специальный документ, где приводится расшифровка каждого элемента. диагностический сканер 1.5 подходит на все автомобили сылка для заказа …

Не Знаю как часто на пеугеоте у меня такое было,только с подушкой безопасности,там это болезнь. Фиат не знаю у меня тоже он переломился только подушка не работает я снимал прозванивал сигнал звонится а подушка нет,надо делать. НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ ФИАТ ДОБЛО ДАННОЕ ВИДЕО НЕ ЯВЛЯЕТСЯ ТЕХНИЧЕСКИМ ПОСОБИЕМ. …

В данной статье будет подробнее рассмотрено, где и какой блок находится, за что отвечают элементы в нем, и что делать владельцу автомобиля в случае неисправности предохранителей или реле. ФИАТ ДОБЛО — расположение и предназначение предохранителей в салоне. Блок находится слева под рулевой коло…

Кроме того, по правилам дорожного движения эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти техосмотр с неисправным гудком невозможно.

Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как его неисправность увеличивает риск совершить ДТП. настройка колонок.

Минусовая ветка цепи самая длинная, поэтому в ней чаще всего может быть обрыв.

Чтобы определить причину неисправности, нужно серо-черный провод, идущий от сигнального устройства присоединить к кузову, а плюсовой – непосредственно к АКБ.

Хотелось бы этим сюжетом рассказать , как самому снять руль на автомобиле Fiat Doblo . Быстрое исправление косяков на лакокрасочном покрытии кузова автомобиля. Съёмка не профессиональная,…

Встретить этот блок можно под капотом транспортного средства. Ниже представлена схема расположения предохранителей и реле, а также таблица, где приводится расшифровка основных элементов. Обзор машины фиат альбеа 2008 г.в 1.4 л. 77 л.с.

Одним из элементов машины, обеспечивающим безопасность во время движения, является автомобильный клаксон.

Со временем многие водители хотят заменить его на более громкий автомобильный сигнал, чтобы подчеркнуть индивидуальность своего авто. Статья знакомит с видами гудков и критериями выбора.

Вообще случайно узнал про эту функцию на Albea. Работает так- приехал, заглушил двигатель (ключ можно вынимать)…

Здравствуйте,проблема следующая: на моём авто марки ваз 2105 пропал сигнал,реле щелкает в блоке предохранителей,сам предохранитель целый,сигналы сигналят если кидать провод напрямую с акб,а при нажатии на руле на сигнал тишина,только реле щелкает и всё. Подробная инструкция по работе крутилки/моталки спидометра на автомобиле Фиат Альбеа 2004-2012 года выпуска.

В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука.

Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.

ФИАТ ДОБЛО — расположение и предназначение предохранителей в салоне.

Данные клаксоны могут иметь разборную и цельную конструкцию. Неразборные позволяют сэкономить место на пару сантиметров. Кроме того, дисковое сигнальное устройство может быть открытого и закрытого типа. В зависимости от типа может быть установлено сверху автомобиля на видном месте или под капотом.

Если вы хотите, чтобы электрический звуковой сигнал издавал басистые звуки, то нужно покупать низкочастотные устройства. При желании иметь более тонкие звуки, клаксоны следует покупать с высокими частотами. откручиваем лямба зонт.

Возможные причины неисправности вентилятора печки на Fiat Albea и способы их устранения

19.02.2019

Фиат является крупнейшим итальянским автоконцерном, которому принадлежит большое количество автомобильных марок, в числе которых Ferrari. Но итальянцы также выпускают машины под собственным брендом Фиат. Нельзя сказать, что машины Fiat получили большое распространение в странах СНГ и в России в частности, но встречаются они не так уж редко.

Особенно это касается модели Albea. Эти автомобили обязательно оснащаются системой отопления, которая может выходить из строя. Причём часто владельцы этой легковой машины от итальянского производителя жалуются на проблемы с самим вентилятором. Он может не работать вовсе, вращаться очень медленно или включаться только в определённых режимах.

Нужно выяснить, с чем связана неисправность, и устранить её соответствующим образом.

Восстановление работоспособности печного вентилятора на Fiat Albea.

Возможные причины

Первым делом автовладельцу важно понять, почему на его автомобиле Fiat Albea не работает вентилятор, чтобы затем восстановить отопитель и вернуть в салон тёплый воздух. Намного лучше для водителя, когда вентилятор печки выходит из строя до начала сезона холодов

Это даёт больше времени на поиски неисправности и их самостоятельное устранение. Куда хуже, если проблемы обнаруживаются в разгар зимы, когда салон следует отапливать и обогревать.

Когда речь заходит о вентиляторе отопителя, многие сразу же говорят о необходимости замены моторчика печки на Fiat Albea. Но эта работа предусматривает проведение сложных демонтажных мероприятий.

Причём порой они могут оказаться напрасными, поскольку вентилятор печки не работал по совершенно иной причине, на устранение которой достаточно было потратить буквально 20 минут своего времени.

Авто зона — Ремонт Fiat Albea — Электрооборудование

Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве.Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном в левом торце панели приборов под пластмассовой крышкой. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.2, крышка монтажного блока снята).В табл. 10.2 указано назначение предохранителей, плавких вставок и реле в монтажном блоке, установленном в моторном отсеке, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Рис. 10.1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

4. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

Запасные предохранители закреплены в специальных гнездах монтажного блока.

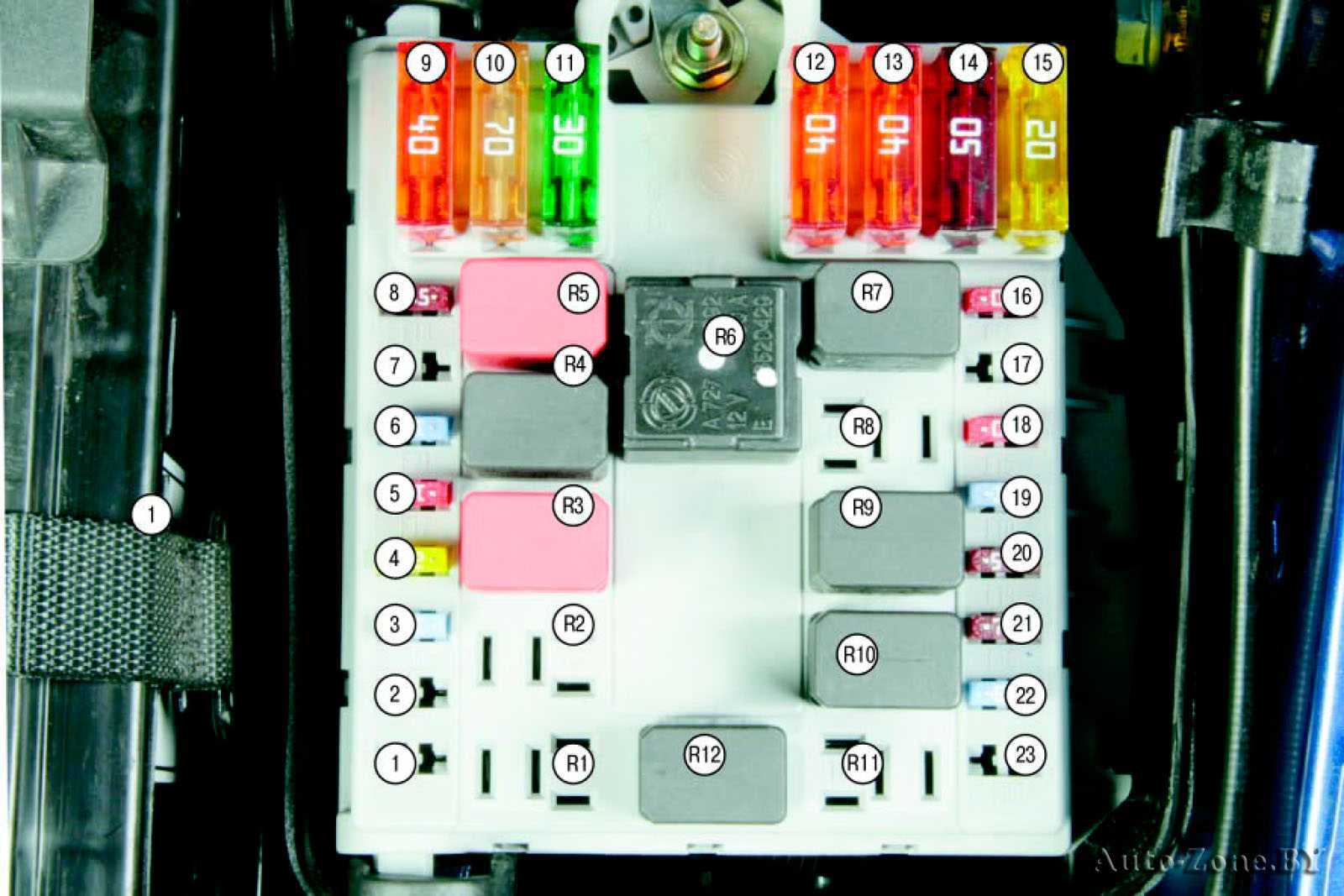

Рис. 10.2. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в подкапотном пространстве5. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве…

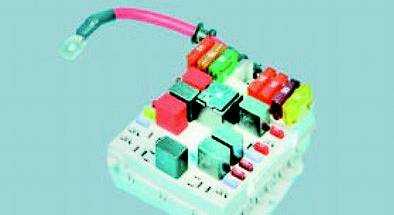

8. При необходимости извлеките реле или плавкую вставку, покачивая их из стороны в сторону.9. Для замены предохранителей используйте специальный пинцет.10. Установите детали в порядке, обратном снятию.

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Пошаговое руководство по замене предохранителей

Независимо от того, являетесь ли вы серьезным автолюбителем в Сиэтле или абсолютным новичком в автомобилях из Олимпии, любой может проверить и заменить предохранители на Fiat Albea.

Просто выполните следующие действия:

1. Потяните рычаг открывания капота рядом с сиденьем водителя, чтобы поднять капот. Подоприте капот для начала.
2. Снимите болт и крышку с блока предохранителей под капотом.
3. Обратитесь к руководству пользователя, чтобы найти номер и расположение нужного вам предохранителя. Крышка блока предохранителей покажет более четкое изображение вашего блока предохранителей.
4. Вытащите соответствующий предохранитель с помощью съемника для предохранителей или острогубцев.
5. Посмотрите на центральную полоску предохранителя. Если эта полоска сломана, ваш предохранитель перегорел. Если он не сломан, что-то еще вызывает проблемы с вашей машиной.
6. Если вам нужна замена, найдите новый предохранитель с той же силой тока, что и у предыдущего предохранителя, и вставьте его в правильное гнездо.
7. Замените крышку и болт на блоке предохранителей.
8. Протестируйте свой автомобиль, чтобы убедиться, что компонент теперь работает.
9. Если у вас все еще есть проблемы с автомобилем, обязательно запишитесь на сервис для более тщательной проверки блока предохранителей вашего фиат альбеа.

Признаки сломанного предохранителя

Предохранители подключены к электрической системе вашего автомобиля, поэтому перегоревший предохранитель может привести к неисправности любого из следующих компонентов.

Рабочий (исправный)

Нерабочий (сгоревший)

Если в вашем блоке предохранителей фиат альбеа есть проблемы, это могут быть просто признаки:

• Аварийка;
• Габариты;
• Поворотники;
• Подогрев сидений;
• Стерео система;
• Фары;
• Другие электронные компоненты.

Если вы заметите проблемы с любым из электрических компонентов вашего Fiat Albea, блок предохранителей, как правило, будет первым местом, которое технический специалист проверит. Чем больше электронных компонентов в вашем автомобиле, тем больше у вас будет предохранителей. Некоторые модели Fiat Albea даже имеют несколько блоков предохранителей в моторном отсеке, поэтому стоит изучить компоновку вашего конкретного автомобиля. Обратитесь к руководству пользователя для получения дополнительной информации о блоке предохранителей фиат альбеа или блоке предохранителей фиат альбеа.

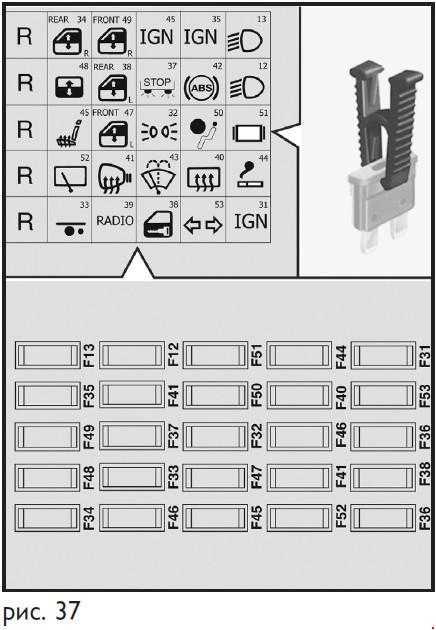

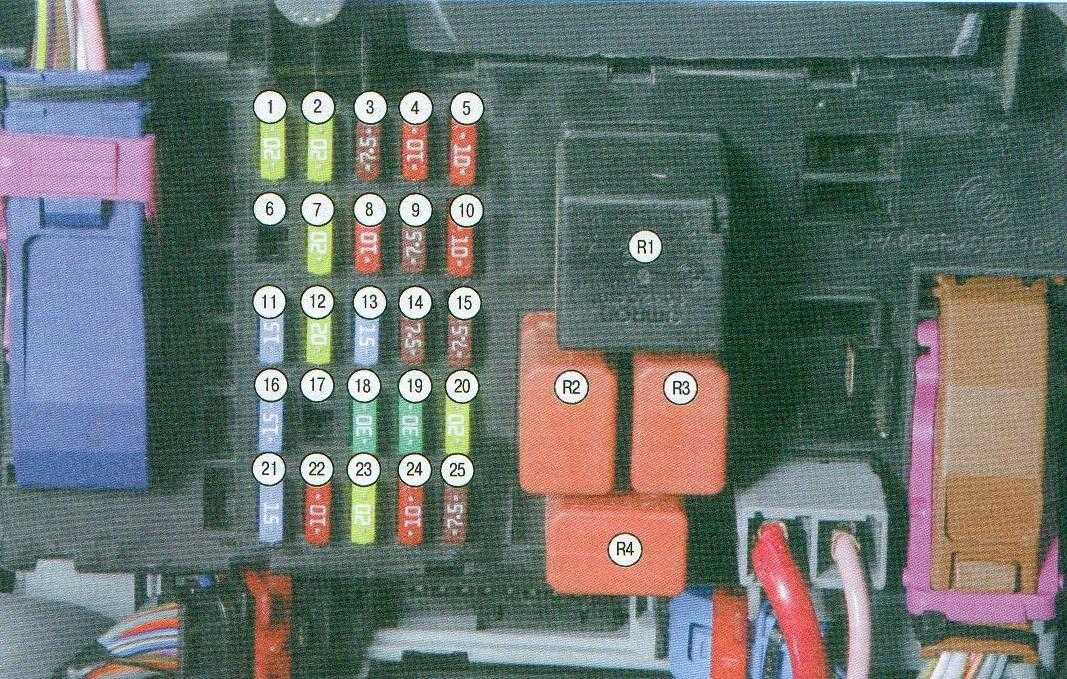

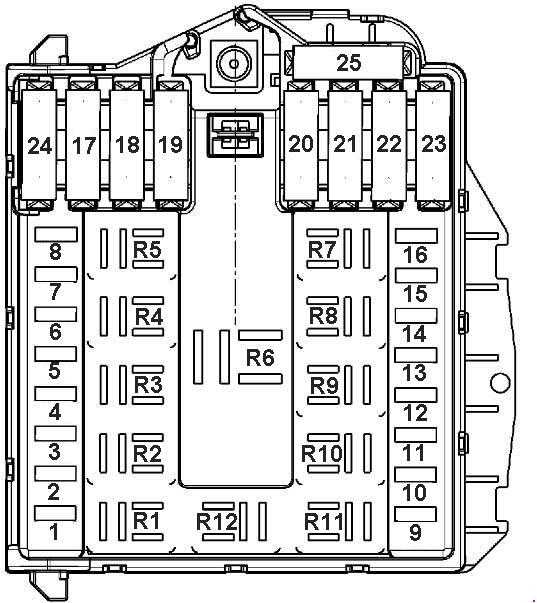

Обозначения и схема салонного блока предохранителей Фиат Альбеа

№	Описание	Ток, А
1	Электростеклоподъемник правой задней двери	10
2	Электростеклоподъемник правой передней двери	20
3	Зажигание	7,5
4	10
5	Левая фара ближнего света	10
6	Резерв	25
7	Электростеклоподъемник левой задней двери	20
8	Стоп-сигналы	10
9	Электронный блок управления антиблокировочной системой тормозов (ABS)	7,5
10	Правая фара ближнего света	10
11	Обогрев сидений	15
12	Электростеклоподъемник левой передней двери	20
13	Включение габаритных огней	15
14	Подушка безопасности	7,5
15	Освещение номерного знака, подсветка панели управления отопи­телем,подсветка прикуривателя, аудиомагнитолы, пепельницы	7,5
16	Стеклоочиститель заднего стекла	15
17	Обогрев наружных зеркал заднего вида	15
18	Стеклоочиститель и стеклоомыватель ветрового окна	30
19	Обогрев заднего стекла	30
20	Предохранитель прикуривателя Fiat Albea	10
21	Сабвуфер	15
22	Автомагнитола	10
23	Центральный замок	20
24	Выключатель аварийной сигнализации	10
25	Зажигание	7,5
R1	Главное реле
R2	Реле обогрева заднего стекла
R3	Реле зажигания
R4	Реле ближнего света фар

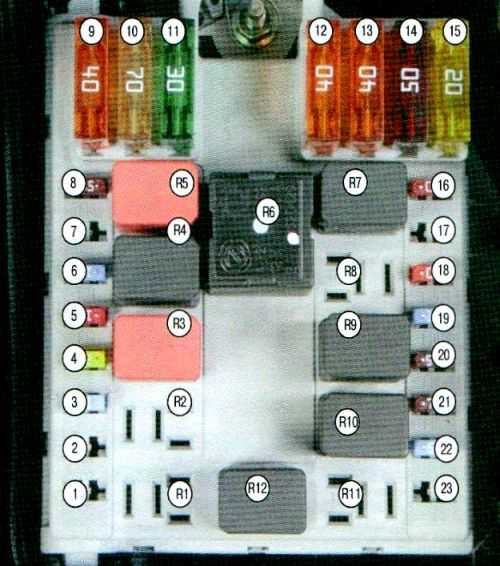

Схема подкапотного блока предохранителей

Схема подкапотного блока предохранителей

№	Расшифровка	Ток, А
1	Запасной	–
2	Запасной	–
3	ЭБУ двигателя	15
4	20
5	10
6	Предохранитель бензонасоса (топливный модуль)	15
7	Запасной	–
8	Электронный блок управления двигателем	7,5
9	Генератор	40
10	70
11	Первая скорость электровентилятора системы охлаждения двигателя	30
12	Вторая скорость электровентилятора системы охлаждения двигателя	40
13	Антиблокировочная система тормозов (ABS)	40
14	Вентилятор отопителя салона	50
15	Вентилятор системы охлаждения двигателя	20
16	Правая фара дальнего света	10
17	Запасной	–
18	Левая фара дальнего света	10
19	Звуковой сигнал и прикуриватель	15
20	Кондиционер	7,5
21	Противотуманные фары и фонари	7,5
22	Система зажигания	15
23	Запасной	–
R1	Запасной
R2	Запасной
R3	Реле зажигания
R4	Реле бензонасоса
R5	Реле первой скорости электровентилятора системы охлаждения двигателя
R6	Реле второй скорости электровентилятора системы охлаждения двигателя
R7	Реле дальнего света фар
R8	Запасной
R9	Реле звукового сигнала и прикуривателя
R10	Реле противотуманных фар и фонарей
R11	Запасной
R12	Реле кондиционера

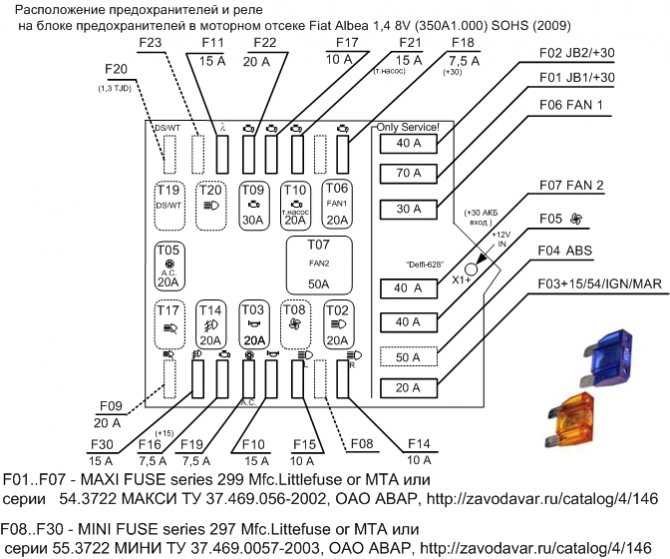

Схема блоков предохранителей на Fiat Albea 1.4

На Fiat Albea 1.4 используются ножевые предохранители класса мини и квадратные макси. Они состоят из плавкой проволочной спирали в пластиковом корпусе и контактной группы.

Вставки окрашены в разные цвета в зависимости от номинала:

Номинал, А	Окраска	Тип
7,5	коричневая	ножевой
10	красная	–.–.–.–.–
15	голубая	–.–.–.–.–
20	желтая зеленая	–.–.–.–.–
30	зеленая	макси
40	оранжевая	–.–.–.–.–
50	красная	–.–.–.–.–
60	синяя	–.–.–.–.–

Перемычки выполняют следующие функции:

• предотвращают неисправность электрооборудования и электронных компонентов при коротком замыкании или повышении напряжения;
• защищают водителя и пассажиров от удара током;
• ограничивают зону распространения аварийной ситуации.

Узнать расположение плавких вставок и их назначение можно по схеме, которая находится на нижней плоскости крышек монтажных боксов.

В салоне автомобиля Fiat

В пассажирском салоне установлены предохранители, обеспечивающие защиту следующим устройствам:

• кондиционеру;
• стеклоподъемникам;
• фонарям заднего хода;
• указателям поворота;
• электроприводу наружных зеркал;
• аварийной световой сигнализации;
• иммобилайзеру;
• центральному замку;
• обогреву сидений;
• датчику дождя;
• магнитоле;
• сабвуферу;
• стоп-сигналам;
• стеклоочистителю и омывателю лобового стекла;
• плафону в салоне;
• электрическому приводу водительского кресла;
• прикуривателю;
• подсветке номерного знака;
• приборам и индикаторам на панели приборов;
• диагностическому разъему;
• дворнику на заднем стекле;
• подушке безопасности;
• освещению бардачка;
• ближнему свету.

В подкапотном пространстве

Под капотом автомобиля стоят предохранители, подсоединенные к такому электрооборудованию:

• вентилятору климатической установки;
• бензонасосу;
• противотуманным фарам;
• лямбда-зонду;
• замку зажигания;
• отопителю;
• антиблокировочной системе;
• компрессору кондиционера;
• звуковому сигналу;
• БУ двигателем;
• автоматической КПП SpeedGear.

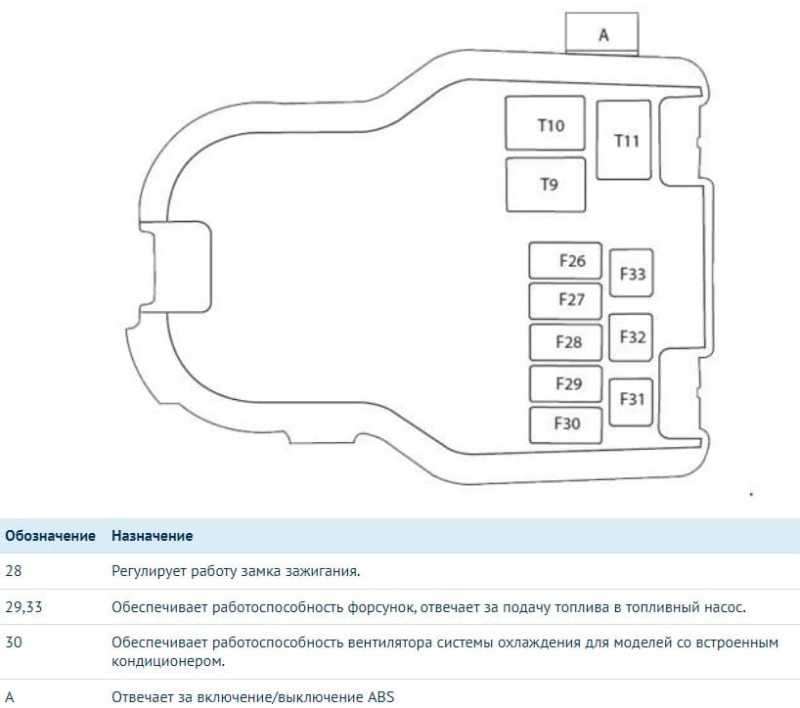

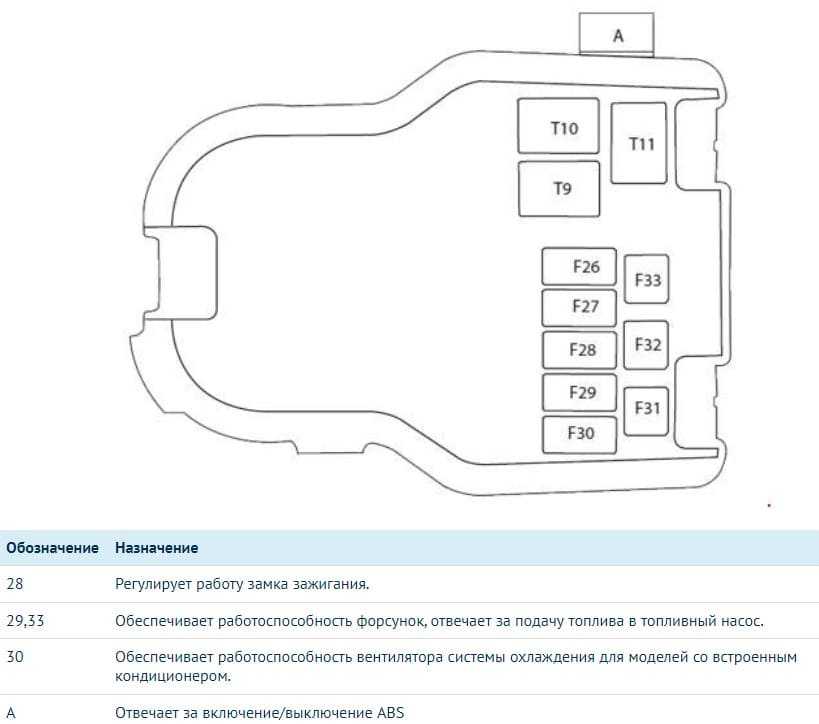

Схема блока ABS.

Блок ABS

Здесь располагаются плавкие вставки повышенной мощности, защищающие цепи питания таких электроприборов:

• инжекторных форсунок;
• вентилятора обдува радиатора;
• АБС;
• лямбда-зонда;
• топливного насоса.

Блоки реле на Фиате

На плате в салоне Фиата Альбеа находятся реле, подающие напряжение к следующим устройствам:

• ближнему свету;
• зажиганию;
• обогреву заднего стекла.

В подкапотном пространстве можно найти коммутационные переключатели, обеспечивающие запуск такому электрооборудованию:

• кондиционеру;
• противотуманкам;
• клаксону;
• бензонасосу;
• регулировке оборотов крыльчатки системы охлаждения.

Расположение блоков предохранителей и реле на Фиате Альбеа

Производство итальянского бюджетного седана для рынков развивающихся стран Fiat Albea началось в Турции в 2002 г. В этом же году машины начали продавать в России. В 2006 г. было подписано соглашение о крупноузловой сборке автомобилей между компаниями «Соллерс» и Fiat.

В 2007 г. начались поставки дилерам специально подготовленных для российских условий модификаций с:

• оцинкованным кузовом;
• морозостойкими жидкостями;
• мощной печкой;
• АКБ повышенной емкости.

Выпуск Albea на ЗМА в Набережных Челнах прекратился в 2011 г.

Релейные переключатели и предохранители на Фиате Альбеа скомпонованы на печатных платах в монтажных боксах. Они находятся в разных точках кузова.

Блок в салоне.

В салоне автомобиля

Добраться до вставок в пассажирском салоне можно так:

1. Открыть водительскую дверь.
2. Осмотреть приборную доску перед рулевой колонкой.
3. Найти переключатели дальнего и ближнего света.
4. Отвернуть 2 крепежных винта в выемке технического лючка под ними.
5. Снять лоток.

В моторном отсеке

Поиск перемычки в моторном отсеке заключается в таких действиях:

1. Поднять и установить на упоры передний капот.
2. Посмотреть на левый борт.
3. Найти пластмассовый ящик рядом с аккумуляторной батареей.
4. Подцепить за край крышку.
5. Убрать ее, преодолевая сопротивление защелок.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Замена предохранителей на Фиате Альбеа

Работы по замене предохранителей на Fiat Albea начинаются с мероприятий по обеспечению собственной безопасности.

Для этого необходимо:

1. Припарковать седан на ровном участке дороги.
2. Заглушить двигатель.
3. Включить стояночный тормоз.
4. Подложить противооткатные башмаки под колеса.
5. Обесточить электрооборудование.
6. Повернуть ключ зажигания в отключенное положение.
7. Отсоединить провода от клемм аккумулятора.

Далее нужно:

1. Определить по схеме бокс, в котором находится сгоревшая перемычка, и вскрыть его.
2. Диэлектрическими щипцами вытащить дефектную деталь.
3. Визуально или с помощью мультиметра убедиться в том, что она сгорела.

Потом устранить причины неисправности:

• заизолировать оголенные провода;
• просушить печатную плату от конденсата или попавшей воды;
• протянуть ослабленные контакты;
• зачистить окисление и убрать грязь;
• вытащить отремонтированные перемычки и металлические предметы, их заменяющие;
• отремонтировать или установить новое устройство, подключенное к сгоревшей вставке.

Затем подобрать предохранитель подходящего номинала и установить его в гнездо.

Водитель должен регулярно проверять резерв предохранителей. Если вставки какого-либо номинала закончились – покупать недостающие в специальных магазинах или в автосервисе.

ФУНКЦИОНИРОВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ

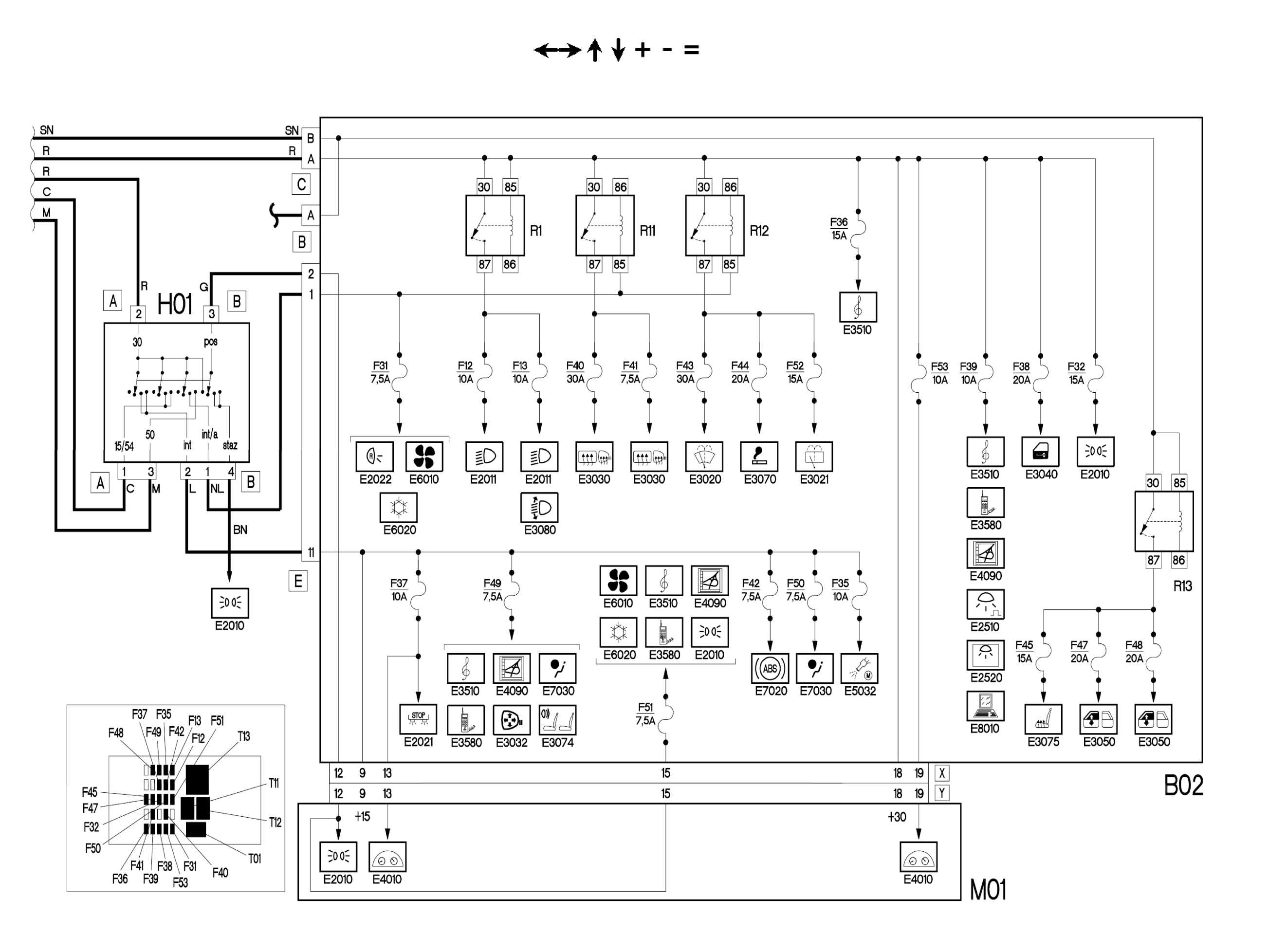

Пояснения к схемам

Линии (цепи), которые распределяют электрическую мощность различным приборам, представлены соответствующими электрическими схемами для различных функций и систем.

Также, условно не показаны (с целью не загромождать чертеж) цепи питания реле ( к-ты 80 и 85) в блоках реле и предохранителей и цепи от выходных контактов (к-т 87) реле к потребителям, там где этого не требуется для понимания работы. См. соответствующие схемы для более подробной информации.

E10 ИСТОЧНИКИ ПИТАНИЯ И ЗЕМЛИ (КОРПУСА ШАССИ) E20 ННАРУЖНОЕ ОСВЕЩЕНИЕ E25 ВНУТРЕННЕЕ ОСВЕЩЕНИЕ E30 ЭЛЕКТРОПРИВОДНЫЕ УСТРОЙСТВА E35 АКСЕССУАРЫ РАДИО E40 КОМБИНАЦИЯ ПРИБОРОВ E50 УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И СИСТЕМ УПРАВЛЕНИЯ E60 СИСТЕМА КЛИМАТ-КОНТРОЛЯ E70 ЭЛЕКТРОННЫЕ СИСТЕМЫ ТРАНСПОРТНОГО СРЕДСТВА E80 ДИАГНОСТИЧЕСКИЕ СИСТЕМЫ

Группы, в свою очередь, разделены на подгруппы, имеющие условное обозначение четырехзначными числами (которые также указываются и на схемах электрических с целью не загромождать чертеж):

E20 НАРУЖНОЕ ОСВЕЩЕНИЕ

E2010 ГАБАРИТНЫЕ ОГНИ/ОСВЕЩЕНИЕ НОМЕРНОГО ЗНАКА Е2011 БЛИЖНИЙ СВЕТ ГОЛОВНЫЕ ФАРЫ Е2012 ДАЛЬНИЙ СВЕТ ГОЛОВНЫЕ ФАРЫ Е2020 СИГНАЛЫ ПОВОРОТА И АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ Е2021 СИГНАЛЫ ТОРМОЖЕНИЯ Е2022 СИГНАЛЫ ДВИЖЕНИЯ ЗАДНИМ ХОДОМ Е2030 ПРОТИВОТУМАННЫЕ ФАРЫ Е2031 ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

E30 ЭЛЕКТРОПРИВОДНЫЕ УСТРОЙСТВА

E3010 ЗВУКОВОЙ СИГНАЛ (MY 2005) E3020 ВЕТРОВОГО СТЕКЛА омыватель / очиститель (MY 2005) E3021 заднего СТЕКЛА омыватель / очиститель (MY 2005) E3030 ПОДОГРЕВ ЗАДНего ВЕТРОВОГО СТЕКЛА и подогрев зеркал заднего вида (MY 2005) E3032 РЕГУЛИРОВКА ПОЛОЖЕНИЯ НАРУЖНИХ ЗЕРКАЛ ЗАДНЕГО ВИДА (MY 2005) E3040 центральный замок (MY 2005) E3050 передние электрические стеклоподъемники (уровень комплектации CARGO, MY 2005) E3050 передние электрические стеклоподъемники (Doblò уровень комплектации, MY 2005) E3070 прикуривателЬ / ДОПОЛНИТЕЛЬНАЯ розетКа ЭЛЕКТРОпитания (MY 2005) E3074 СИГНАЛИЗАЦИЯ положениЯ сиденИЙ (7 местный, MY 2005) E3075 подогрев сидений (MY 2005) E3080 КОРРЕКТОР ПОЛОЖЕНИЯ ФАР (MY 2005) E3090 Датчик парковки (MY 2005)

E40 КОМБИНАЦИЯ ПРИБОРОВ

E4010 КОМБИНАЦИЯ ПРИБОРОВ (Версия ДВС BiPower, MY 2005) E4080 БОРТОВОЙ КОМПЬЮТЕР (MY 2005) E4090 НАВИГАТОР (MY 2005)

70 ЭЛЕКТРОННЫЕ СИСТЕМЫ ТРАНСПОРТНОГО СРЕДСТВА

E7010 CODE (BiPower, MY 2005) E7020 ABS (MY 2005) E7030 ПОДУШКА БЕЗОПАСНОСТИ (MY 2005) E7035 ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ E7010 CODE (BiPower, MY 2005)
