Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками
Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
Снятие сигнала
Если сигнал на Газели стал звучать не так, как следует, его снимают и регулируют, закрепив в слесарных тисках за кронштейн.
- На обратной стенке корпуса располагается винт, с помощью которого можно регулировать его звучание.
- Повернув отверткой головку винта в одну из сторон, можно добиваться более нормального звучания, в после этого зафиксировать винт стопорной гайкой.
Инструкция по разборке сигнала будет примерно следующей:
- отворачиваем винты, находящиеся по его окружности;
- снимаем крышку, а затем и резонатор с мембраной;
- проводим внешний осмотр изоляции и деталей;
- мембрана подлежит замене, если на ее корпусе будут обнаружены трещины;
- спекшиеся контакты заменяем, (можно даже используя детали Волги) а подгоревшие, окисленные или грязные – зачищаем мелким наждаком;
- устранив данные неисправности, собираем сигнал и регулируем зазор между сердечником и якорем, который может быть в диапазоне от 0,05 до 0,5 мм;
- для изменения громкости звучания можно установить прокладку между мембраной и корпусом;
- в собранном виде сигнал регулируем винтом, который стопорим контргайкой.
Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи
В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.
На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:
— Плавкая вставка на 90 А защищает цепь генератора. — Плавкая вставка на 40 А — электрические цепи наружного освещения. — Первая плавкая вставка на 60 А — цепь питания ABS.
— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.
Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705
Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.
Блоки предохранителей отдельных цепей расположены:
— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.
— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.
Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.
На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.
Верхние блоки предохранителей
1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений). 2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений). 3. 8 А — Указатели поворота. 4.
8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406). 5.
8 А — Аварийная сигнализация.
6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.
7. 8 А — Радиооборудование. 8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла. 9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.
10. 16 А — Резерв.
Нижние блоки предохранителей
1. 16 А — Резерв. 2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона. 3. 8 А — Лампы подсветки комбинации приборов.
4. 8 А — Задние противотуманные фонари.
5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня. 6. 8 А — Лампы левого переднего и правого заднего габаритных огней. 7. 8 А — Ближний свет левой фары. 8. На 8 А — Ближний свет правой фары, электрокорректор света фар. 9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.
10. 16 А — Дальний свет правой фары.
Цвет корпуса предохранителя соответствует определенной силе тока
5 А — Оранжевый. 10 А — Красный. 15 А — Голубой. 20 А — Желтый.
25 А — Белый.
https://www.youtube.com/watch?v=mSQ2ozOZ_3g
Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.
На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута.
Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого.
Схема блоков предохранителей на Газель Бизнес
Графическое изображение плавких вставок для моделей авто 1994–2010 гг. выполнено в черно-белом варианте.
Для диагностики неисправностей в системе электроснабжения владелец авто изучает схемы:
- монтажного бокса прерывателей и реле в салоне;
- коммутационных выключателей системы управления двигателем;
- установочного модуля в моторном отделении.
На чертежах представлены сведения о прерывателях тока и реле: форме, взаимном расположении, размерах. Условное обозначение предохранителей показывает соединение защитных элементов со всеми звеньями электрической цепи.
Монтажный блок в салоне
За безопасность потребителей отвечают 13 прерывателей тока.
Под защитой перемычек находятся следующие устройства:
- печка;
- стеклоомыватель;
- плафоны освещения;
- поворотник;
- датчик скорости;
- магнитола;
- указатели поворота;
- топливный инжектор.
На схеме нижнего установочного модуля зафиксировано расположение защитных перемычек номиналом 5, 10, 15 А.
Блок предохранителей с АБС
Микроавтобус с тормозной системой оборудован модулем МПР-4. Бокс расположен в правой секции капотного отсека.
Плавкие перемычки обеспечивают безопасность:
- плюсовой цепи генератора (F1);
- антиблокировочного механизма.
Блок предохранителей без ABS
Энергоблок (БПР-2) расположен в правом углу подкапотного отсека. Защитная перемычка (90 А) контролирует работу мотора и осветительных приборов. Прерыватель тока на 60 А отвечает за безопасность плюсовой цепи.
Дополнительный блок на авто с дизельным двигателем
Монтажный блок укомплектован 2 плавкими вставками: F1 (14 А) и F2 (25 А). Двигатель Камминз ISF 2,8 обладает мощностью 120 л.с. Плавкие перемычки контролируют блок управления, бензонасос, гидроусилитель ZF, обеспечивают ресурс дизельного агрегата 500 тыс. км.
Мотор ISF 2,8, установленный на грузовом авто, дешевле бензинового двигателя «Эвотек», находится под защитой плавких вставок, указанных на чертеже.
Реле системы управления двигателем
Коммутационный выключатель входит в комплект блока управления. Назначение реле: замыкание и размыкание потребителей при ненормальном режиме сети. Выключатель состоит из электромагнита и якоря. Контакт «30» замкнут на «85 А». Силовые узлы обозначены цифрами 87, 30, 87 А.
Дополнительное реле стартера
Коммутационное устройство расположено на щите рядом с усилителем. Реле обозначено цифрой «4», имеет диапазон электрического питания 8–16 В. Ток управления – 0,2 А, напряжение срабатывания – 8,08 В. Выводы обмотки отмечены цифрами «85» и «86», ножевые, белого цвета.
Электрощиток
Старый образец экрана укомплектован перемычками, обеспечивающими безопасность потребителей:
- стартера;
- катушки зажигания;
- модуля управления;
- транзисторного коммутатора;

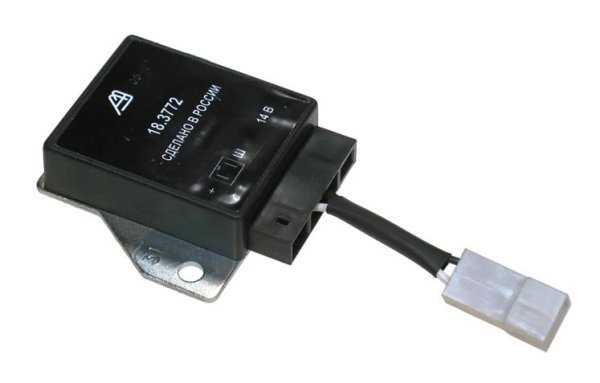

- регулятора напряжения.
Щиток новой модели укомплектован реле, указанными на схеме:
Схема цепи заряда аккумулятора
На первые автомобили ГАЗ устанавливали карбюраторные двигатели ЗМЗ 402. Для его работы нужно было запитать катушку зажигания, прерыватель-распределитель зажигания (трамблер) и коммутатор. После на «Газели» стали устанавливать карбюраторный мотор ЗМЗ 406. Машины с ним комплектовались электронным блоком управления зажиганием. Позднее эти транспортные средства комплектовались инжекторными двигателями модели ЗМЗ 405.

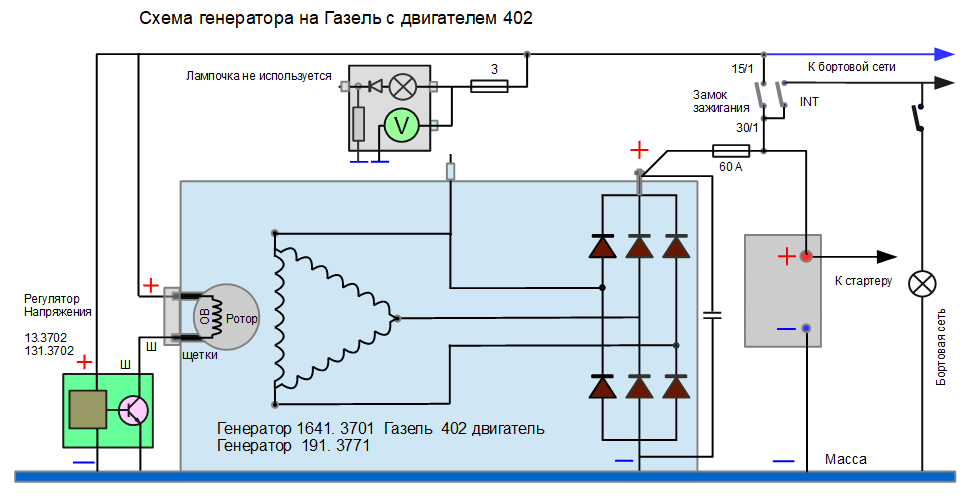

Схема генератора на «Газель» с двигателем ЗМЗ 402
Рассмотрим электрическую схему подключения генератора на автомобили ГАЗ с мотором ЗМЗ 402.
Здесь при повороте ключа ток от положительной клеммы аккумулятора через контакт 15/1 замка зажигания поступает на щетку ротора, потом на обмотку и коллектор транзистора, находящегося в регуляторе напряжения. По второму проводу ток приходит на плюсовой разъем регулятора напряжения, который открывает транзистор. В результате электричество с щеток ротора через открытый транзистор попадает на землю, цепь замыкается, через обмотку ротора идет ток. Благодаря этому он намагничивается, и когда двигатель начинает вращаться, в обмотке генератора появляется ЭДС. Аккумулятор начинает заряжаться.
Схема генератора на автомобиль ГАЗ с двигателем ЗМЗ 406 и ЗМЗ 405
На «Газель» с моторами ЗМЗ 406 и ЗМЗ 405 устанавливались генераторы 9422.3701, изготовленные на КЗАТЭ, и 5102.3771, сделанные на ЭЛТРА, а также их аналоги. Электрические схемы обоих генераторов идентичные.
При повороте ключа контакты замка зажигания замыкаются, электричество от положительной клеммы аккумулятора через предохранитель 3, лампочку на приборной панели, поступает на точку D генератора. К данной точке подключены дополнительные диоды. Далее электричество поступает на регулятор напряжения и открывает установленный в нем транзистор. В результате ток свободно проходит через обмотки ротора, и возникает магнитное поле. Теперь при вращении двигателя генератор вырабатывает электрическую энергию. Часть энергии, вырабатываемой ЭДС, выпрямляется и поступает в обмотку ротора.
Лампочка приборной панели ограничивает ток, идущий от аккумулятора в цепь возбуждения, величиной 100 мА. Кроме этого, она должна зажигаться при запуске двигателя, что сигнализирует о готовности генератора. После этого она гаснет, это значит, что генератор начал вырабатывать электрическую энергию. Если лампочка горит при включенном двигателе, значит, генератор не вырабатывает ток.
Где предохранитель на бензонасос на газели
Газель до 2009 года. СМАЗКА АРМАТУРЫ КУЗОВА
Для увеличения срока службы кузова смазывайте трущиеся детали при каждом техническом обслуживании. При появлении скрипов, заедания сразу очистите соответствующие детали, а затем нанесите смазку (тип смазки указан в скобках).
Кузов нужно смазывать в следующих местах.

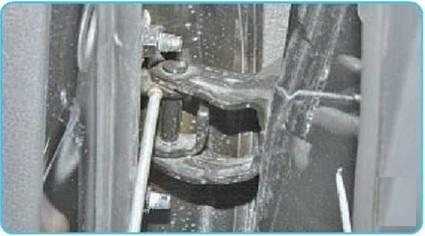

1. Верхние и нижние петли боковых дверей (моторное масло или силиконовая смазка в аэрозольной упаковке).
2. Пальцы и механизмы ограничителя открывания двери (моторное масло или силиконовая смазка в аэрозольной упаковке).
3. Цилиндры выключателей замков боковых дверей (силиконовая смазка в аэрозольной упаковке).
5. . и петли капота (моторное масло или силиконовая смазка в аэрозольной упаковке).
6. Замки боковых дверей (силиконовая смазка в аэрозольной упаковке).
7. Петли двери задка (силиконовая смазка в аэрозольной упаковке).
8. Замок двери задка (моторное масло или силиконовая смазка в аэрозольной упаковке).
9. Шарниры наружных зеркал заднего вида (моторное масло или силиконовая смазка в аэрозольной упаковке).
Где стоит реле топливного насоса под капотом?
- При прогреве двигателя падает зарядка в Газели – 2 ответа
- Не моргают поворотники в Газели – 2 ответа
- Большое напряжение в Газели – 2 ответа
- Где расположено реле включения электромагнитной муфты вентилятора в Газели? – 1 ответ
Реле находится под капотом слева почти над аккумулятором, их в ряду 3 штуки прикручены, цвет точно провода не помню(вроде толстый серый), но оно крайнее левое.
1 – реле топливного насоса; 2 – реле муфты вентилятора; 3 – главное реле
Подпишись
на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате
Где расположено реле включения электромагнитной муфты вентилятора в Газели?
При прогреве двигателя падает зарядка в Газели
Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

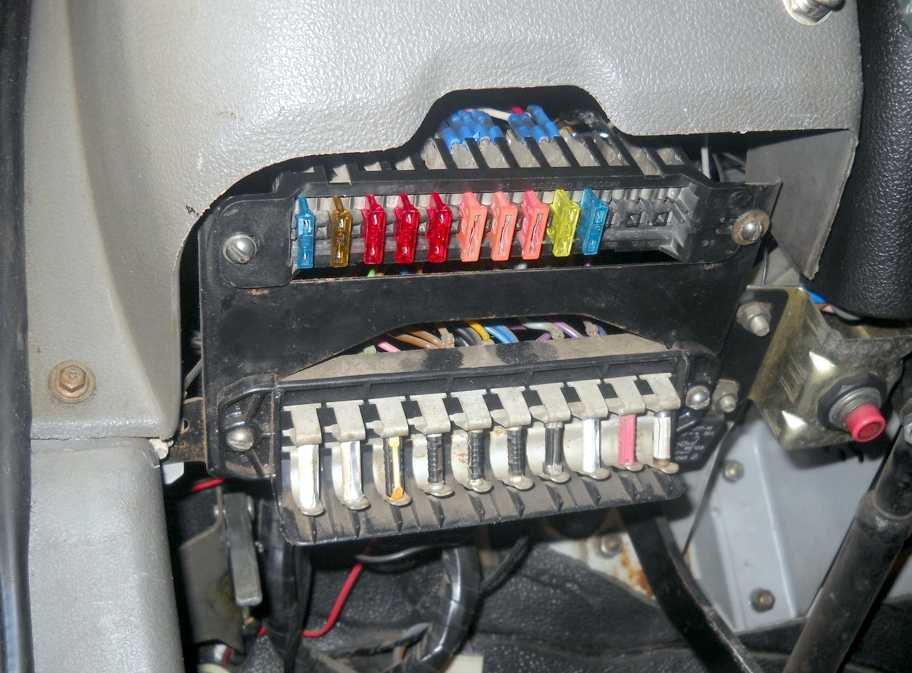

Так выглядит блок предохранителей газели
Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.
Блок в салоне
Он находится под панелью с левой стороны, за защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Блок старого образца

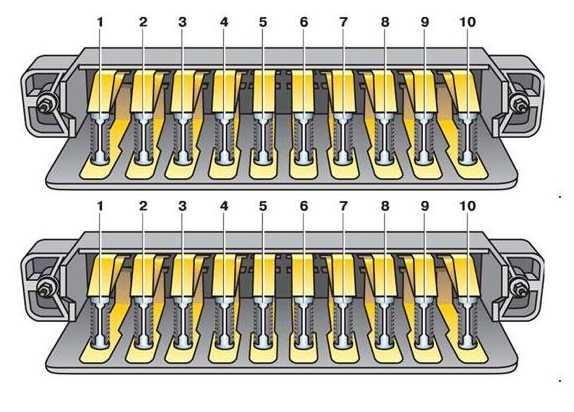

Схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Описание
p, blockquote 8,0,1,0,0 —>
Верхний блок
p, blockquote 9,0,0,0,0 —>
| 1 | 16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений) |
| 2 | 8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей) |
| 3 | 8А Указатели поворота |
| 4 | 8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики |
| 5 | 8А Аварийная сигнализация |
| 6 | 8А Зуммер и плафон освещения бортовой платформы, сигнала торможения |
| 7 | 8А Радиооборудование, дистанционный выключатель аккумуляторной батареи, |
| 8 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| 9 | 16А Прикуриватель, звуковой сигнал, розетки переносной лампы |
| 10 | 16А Резерв |
Нижний блок
p, blockquote 11,0,0,0,0 —>
| 1 | 16А Противотуманные фары |
| 2 | 8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки |
| 3 | 8А Подсветка комбинации приборов |
| 4 | 8А Задние противотуманные фонари |
| 5 | 8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света |
| 6 | 8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар |
| 7 | 8А Левая фара (ближний свет), электро корректор фар |
| 8 | 8А Правая фара (ближний свет), электро корректор фар |
| 9 | 16А Левая фара (дальний свет), контрольная лампа дальнего света фар |
| 10 | 16А Правая фара (дальний свет) |
Блок нового образца
Схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Обозначение
p, blockquote 14,0,0,0,0 —>
Верхний блок
p, blockquote 15,0,0,0,0 —>
| 1 | 25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15А Аварийная световая сигнализация |
| 3 | 15А Выключатель «массы» (на автобусах), магнитола |
| 4 | 10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| 5 | 10А Реле фар, АБС (для автобусов) |
| 6 | 10А Сигналы торможения |
| 7 | 20А Звуковые сигналы, прикуриватель |
| 8 | 20А Электродвигатель отопителя, электронасос дополнительного отопителя |
| 9 | 15А Электродвигатель дополнительного отопителя |
| 10 | 10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| 11 | 5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15А Система управления двигателем и топливный насос |
| 13 | 10А Указатели поворота |
p, blockquote 16,0,0,0,0 —>
| 1 | 25А Резерв |
| 2 | 15А Дальний свет правой фары, сигнализатор дальнего света |
| 3 | 15А Дальний свет левой фары |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А Противотуманные фонари, сигнализатор противотуманных фонарей |
| 7 | 20А Резерв |
| 8 | 20А Резерв |
| 9 | 15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| 10 | 10А Подсветка приборов, переключателей и прикуривателя |
| 11 | 5А Резерв |
| 12 | 15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| 13 | 10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
p, blockquote 18,0,0,0,0 —>
Замена центральных предохранителей бортовой сети автомобиля
Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

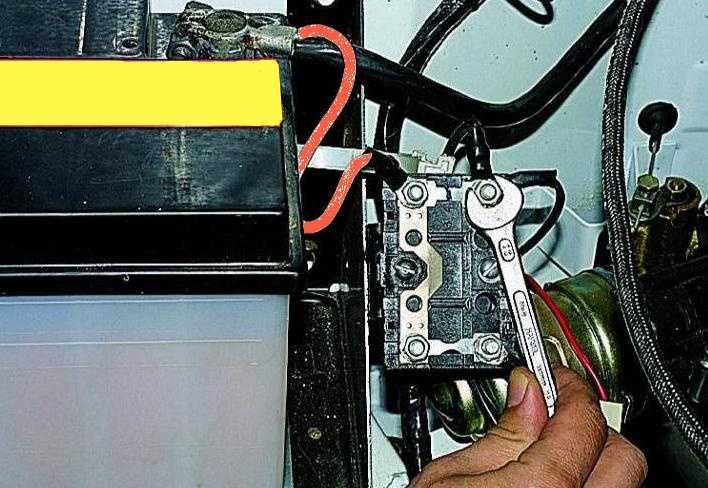

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А).
Запасные предохранители хранятся под пластиной крышки
Крышка держится на двух фиксаторах
Замена предохранителей цепей электрооборудования
Снимаем крышку блока.
Предохранители установлены между пружинных клемм.
У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.
Расположены они по порядку номеров слева-направо.
Для автомобилей выпуска с 2003 года отжимаем фиксатор крышки
Снимаем крышку
Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.
F1(16A) — Электродвигатель отопителя, электронасос системы отопителя*
F2(8A) — Электродвигатель дополнительного отопителя*
F3(8A) — Указатели поворота
F4(8A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя,
свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
F5(8A) — Аварийная световая сигнализация
F6(8A) — Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
F7(8A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование
F8(8A) — Электродвигатели очистителя и омывателя ветрового стекла
F9(16A) — Звуковой сигнал, прикуриватель, розетка переносной лампы
F10(16A) — Резервный

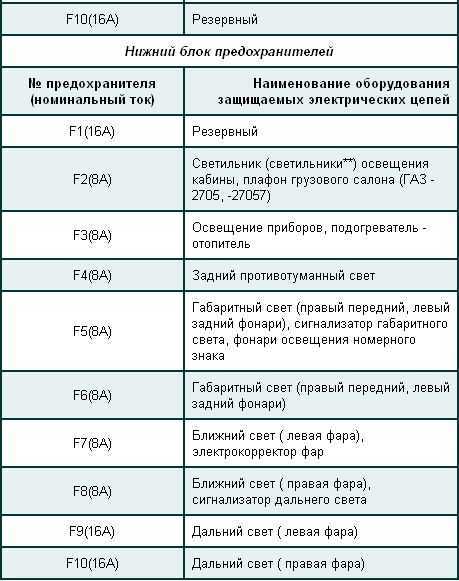

Нижний блок предохранителей
№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей
F1(16A) — Резервный
F2(8A) — Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
F3(8A) — Освещение приборов, подогреватель — отопитель
F4(8A) — Задний противотуманный свет
F5(8A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
F6(8A) — Габаритный свет (правый передний, левый задний фонари)
F7(8A) — Ближний свет (левая фара), электрокорректор фар
F8(8A) — Ближний свет (правая фара), сигнализатор дальнего света
F9(16A) — Дальний свет (левая фара)
F10(16A) — Дальний свет (правая фара)
* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.
![★[ газель 3302 2705 ] блок предохранителей и реле ваз ★](https://jedem-das-seine.ru/wp-content/uploads/d/f/1/df15da0b94ded72243899b8f47ac9a46.jpeg)
Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями
№ предохранителя (Сила тока, А) — Защищаемые цепи
Предохранители верхнего блока
1 (25) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
2 (15) — Аварийная сигнализация
3 (15) — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
4 (10) — Электродвигатели очистителя и омывателя ветрового стекла
5 (10) — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
6 (10) — Стоп-сигналы
7 (20) — Прикуриватель, звуковые сигналы
8 (20) — Реле звуковых сигналов, комбинация приборов, часы
9 (15) — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
10 (10) — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
11 (5) — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
12 (15) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
13 (10) — Указатели поворота
Предохранители нижнего блока
1 (25) — Резерв
2 (15) — Дальний свет правой фары, контрольная лампа включения дальнего света фар
3 (15) — Дальний свет левой фары
4 (10) — Ближний свет правой фары
5 (10) — Ближний свет левой фары
6 (10) — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
7 (20) — Резерв
8 (20) — Резерв
9 (15) — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
10 (10) — Лампы подсветки комбинации приборов, переключателей, прикуривателя
11 (5) — Резерв
12 (15) — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
13 (10) — Лампы левого габаритного огня, сигнальная лампа включения
Разряд аккумулятора
Многие сталкивались с ситуацией, когда лампочка не загорается, при этом, приборы также не работают. Это явный признак разрядившего аккумулятора. Поэтому, просто зарядите батарею. Но, желательно при этом выяснить причину разряда. Одно дело, если вы просто забыли выключить фары. Гораздо хуже, если причина в неработающем генераторе. Как это сделать, читайте в статье «Как проверить генератор на машине, не снимая его».
Обязательно проведите диагностику, и выявите причину. Иначе вы будете получать такую проблему регулярно. Не стоит забывать, что полный разряд аккумуляторной батарей приводит к ускоренному износу пластин.
Самостоятельная замена прикуривателя на Газели
Для работы потребуется купить подходящие запчасти. Цена оригинального автоприкуривателя по каталогу составляет 400 – 900 руб. В прежних моделях стоят приборы старого образца с длинным жалом. Они не обеспечивают надежной фиксации коротких штекеров, которыми комплектуется большинство электроприборов. Поэтому желательно приобрести сменить старый прикуриватель на новый, еврообразца. Деталь должна быть хорошо упакована, иметь сертификаты соответствия стандартам. Слишком низкая цена говорит о том, что при производстве использовались материалы плохого качества – такая деталь не проработает долго. Лучше выбрать автоприкуриватель оригинального производства.
Чтобы снять прикуриватель фургона Газель Бизнес, потребуется соответствующий инструмент:
- стандартная отвертка;
- защитные перчатки.
Для ремонта могут потребоваться:
- паяльная лампа с припоем;
- изолента, термоусадочная изоляция;
- целые провода подходящего сечения, оптимальное – 1,5-2 мм;
- мультитестер для проверки целостности проводов.
Не работает топливный насос
Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.
В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.
На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.
Реле топливного насоса не включается
Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,
В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.
В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.
Проверка питания реле
В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.
При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.
Проверка цепи питания топливного насоса
Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.
Газель 4216 — Замена топливного насоса, электро схема.
В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.
В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.
admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
Замена предохранителей
Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:
- необходимо вскрыть корпус блока предохранителей;
- далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
- устанавливается новый, номинал которого обязательно должен совпадать.
Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.
Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем
Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.
Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.
Устройство и принцип работы
Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.
Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.
Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.
Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.
В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.
Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.
Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.
Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.
Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.
Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.
Конденсатор также выполняет функцию снижения радиопомех.
Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.
Компоненты устройства
Узел состоит из следующих элементов:
- корпус, в который заключена вся конструкция;
- статорный механизм;
- роторное устройство или якорь;
- шкив и крыльчатка;
- выпрямительный блок или диодный мост;
- два подшипниковых устройства, на которых вращается ротор;
- щеточный механизм;
- регулятор напряжения.
Как проверить генератор?
Процедура диагностики узла без демонтажа осуществляется следующим образом:
- Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
- Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
- Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.
