Какой генератор стоит на газ 3110 402 двигатель + видео обзор

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряженияна автомобиле Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

• запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
• с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
• напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

отверните болты крепления защитного кожуха и снимите его; отверните два болта крепления регулятора напряжения; осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора; проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена. измерьте длину «а» (рис

9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить

измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Источник

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Замена, ремонт и профилактика генератора на ГАЗ 3110

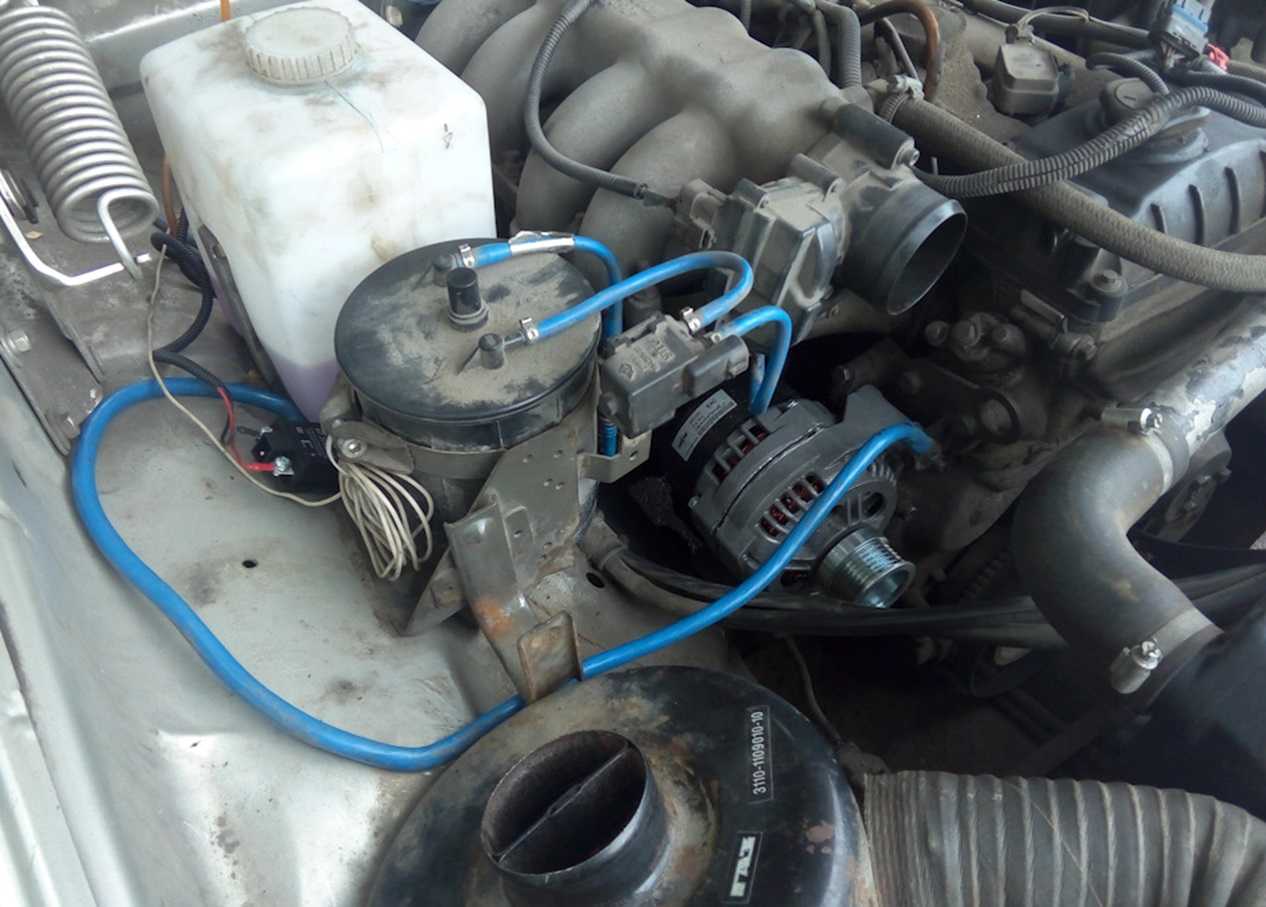

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

• рожковые, накидные ключи;
• вороток, головки;
• динамометрический ключ для точности силы зажима;
• новый ремень приводных механизмов по мере необходимости;
• пластиковая лопатка для съема ремня;
• отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

1. Глушим двигатель автомобиля.
2. Открываем капот.
3. Ослабляем крепление клемм, снимаем их с АКБ.
4. Отпускаем болт – фиксатор кронштейна.
5. Выводим генераторную установку вниз.
6. Снять ремень приводных механизмов.
7. Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
8. По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Генератор ГАЗ 3110: какой установлен и как заменить

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв. Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв. Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв. Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим «прозвона диодов» или измерения сопротивления 2000 Ом и проверяем каждый диод.

Проверка генератора на автомобилях с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Работу удобнее выполнять вдвоем.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 .

Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию.

В таком режиме замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В.

Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены контактные кольца, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – выключаем все потребители кроме габаритного света и замеряем напряжение при оборотах 1000…1200 мин –1 , которое должно находиться в пределах 13,8…14,5 В.

1. Для проверки цепи возбуждения генератора отсоединяем соединительную колодку от регулятора.

2. К выводу «Ш» колодки, и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание

Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей: нарушение контакта обмотки возбуждения с контактными кольцами; обрыв обмотки возбуждения; «зависание» щеток в каналах щеткодержателя; подгорание, окисление и сильный износ контактных колец ротора.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

• часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
• не слишком надежен блок управления двигателем;
• часто выходит из строя ДМРВ отечественного производства;
• не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

История развития двигателя

На автомобили двигатель 402 начали устанавливать с 1958 года. В то время он имел другое обозначение — ЗМЗ-21А и ЗМЗ-24Д, но это был всё тот же мотор. Прототипом служила еще более ранняя модификация, над которой конструкторы трудились в 1954-1955 годах. Тогда это был совершенно новый вариант двигателя для автомобиля ГАЗ-56, который даже не вышел с конвейера. 402-м агрегат стал именоваться только в 1980 году.

Основными представителями линейки 402 являются:

• ЗМЗ-402.10 как основной базовый вариант под бензин марки АИ-92.
• ЗМЗ-4021.10, потребляющий топливо А-76.
• ЗМЗ-4022.10, имеющий зажигание нового типа, так называемое форкамерно-факельное.

В процессе эксплуатации двигателей 402.10 часто старались использовать более дешёвое топливо. Для этого силами автовладельцев двигатель переделывался под бензин с меньшим октановым числом. Что касается флагмана 402 линейки – ЗМЗ-4022.10, есть мнения, что идея форкамерно-факельного зажигания была взята у японских коллег фирмы Honda.

С 1996 года появился младший и более современный собрат 402 – ЗМЗ-406. Какое-то время обе линейки устанавливались на автомобили горьковского автозавода. Сейчас двигатель 402 можно встретить только в запчастях.

Источник

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Реле регулятор. Пропал заряд на газ 31105 — ГАЗ 31, 2.4 л., 2008 года на DRIVE2

Полный размер

Хорошо хоть не спрятан, но водой при мойке двигателя залить можно легко.

Пришло время рассказать и про поломки, возможно эта запись кому то и поможет, я когда искал причину тоже много интернета перечитал. Случилось всё вот как: поехали мы с товарищем прокатиться и тут замечаем что на приборке где время показывается, вместо времени моргает низкий вольтаж, не помню сколько было что то около 10. Заряд не идёт всё ясно, быстро направились домой выключив все потребители. Хорошо аккум большой ёмкости 95ка, доехали без проблем, но в гараже уже повторно движок не запускался. вечером перечитав кучу статей, стало понятно что это может быть что угодно, но вероятнее всего это реле регулятор. Проблему усугубляло то что с утра нужно было ехать в гости за 150км. Утром снял крышку с реле регулятора для образца и поехал в газ детали.

Полный размер

Без крышки.

Там мне сразу дали такой же, плюс русской машины- всё есть в наличии. Приехал домой, всё поменял и с надеждой запустил движок. Заряд 14, под нагрузкой 13.8 От сердца отлегло, выходные спасены, поломка устранена. А сгорел он скорее всего из за того что я случайно замкнул клеммы на аккумуляторе, положил лампу-переноску с металлическим отражателем на аккум, даже заискрило, но тогда никаких последствий я не заметил. Больше вариантов почему он сгорел у меня нет, ничего больше с машиной не происходило. Так что если у вас пропал заряд начните с замены реле регулятора. Всем удачи и будте аккуратнее.

Цена вопроса: 620 ₽ Пробег: 15 950 км

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

Автомобили семейства Волга ГАЗ 31105 (ЗМЗ 406) оснащены генераторами типа 9422.3701, 3212.3771, 2502.3771. Источники питания переменного тока, трехфазные, с предустановленным выпрямителем и регулятором напряжения, правая сторона вращения.

Источник питания (далее — ИП) приводится в движение клиновидным, поликлиновым ремнем от шкива коленвала.

В случае выхода из строя ИП его можно заменить новым. Процесс самостоятельной профилактики вовсе не сложный, но требует наличия опыта в обслуживании транспортного средства. Проведение диагностики непрофессиональным способом не гарантирует функциональность оборудования.

Генератор ГАЗ 3110

Автомобили семейства Волга ГАЗ 31105 (ЗМЗ 406) оснащены генераторами типа 9422.3701, 3212.3771, 2502.3771. Источники питания переменного тока, трехфазные, с предустановленным выпрямителем и регулятором напряжения, правая сторона вращения. Источник питания (далее — ИП) приводится в движение клиновидным, поликлиновым ремнем от шкива коленвала.

  Компрессор_из_жигулевского_двигателя

В случае выхода из строя ИП его можно заменить новым. Процесс самостоятельной профилактики вовсе не сложный, но требует наличия опыта в обслуживании транспортного средства. Проведение диагностики непрофессиональным способом не гарантирует функциональность оборудования.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
6. Выход из строя регулятора напряжения. Деталь также надо менять.
7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
2. Затем необходимо отключить провода питания от генераторной установки.
3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

Признаки и причины неисправности генератора

Распространенные причины неисправностей генератора – это банальный износ и коррозия. Почти все механические неисправности, будь-то износ щеток или развалившиеся подшипники — следствие долгой эксплуатации. Современные генераторы оснащаются закрытыми (не обслуживаемыми) подшипниками, которые просто подлежат замене по истечении определенного срока или пробега автомобиля. То же относится и к электрической части — часто узлы подлежат замене целиком.

Также причинами могут быть:

• низкое качество изготовления комплектующих;
• нарушение правил эксплуатации или работа вне пределов нормальных режимов;
• внешние факторы (соль, жидкости, высокая температура, дорожная «химия», грязь).

Неисправности автомобильного генератора условно делятся на электрические и механические. К электрическим относятся:

1. Износ и выход из строя щеток.
2. Нарушения контакта или обрыв электрических цепей.
3. Короткое замыкание обмоток ротора.
4. Поломка регулятора напряжения или диодного моста.

Механические неисправности, как правило, возникают при износе подшипников, что вызывает радиальное биение ротора, который будет задевать обмотку статора и провоцировать возникновение короткого замыкания. О неисправности генератора можно судить по следующим признакам:

1. Во время работы двигателя горит или мигает лампа разряда аккумулятора.
2. Перезаряд аккумулятора или его регулярная разрядка.
3. Тусклая работа фар и электроприборов во время работы двигателя.
4. Сила света фар изменяется в зависимости от частоты оборотов двигателя.
5. От генератора во время его работы слышатся посторонние звуки.

Другие показания, также не соответствующие номиналу согласно технической документации, говорят о существующих неполадках, в частности о возможном выходе из строя регулятора напряжения. При механических повреждениях производят разборку изделия и замену износившихся частей.

Распространенные причины неисправностей генератора – это банальный износ и коррозия. Почти все механические неисправности, будь то износ щеток или развалившиеся подшипники — следствие долгой эксплуатации. Современные генераторы оснащаются закрытыми (не обслуживаемыми) подшипниками, которые просто подлежат замене по истечении определенного срока или пробега автомобиля. То же относится и к электрической части — часто узлы подлежат замене целиком.
