Переборка стартера ваз 2110 своими руками

Где находится реле стартера ВАЗ 2110

Втягивающее реле встроено внутри основного корпуса вместе с самим стартером. Чтобы произвести демонтаж, требуется следовать следующему алгоритму:

Определить местоположение самого стартера. Он располагается левее, чуть ниже АКБ. Искать его требуется в непосредственной близости от КПП.
Отсоединить «минусовой» контакт от АКБ. Это поможет избежать неприятностей во время демонтажа (удар током).
Произвести демонтаж воздушного фильтра, чтобы освободить «проход» для дальнейших действий.
Отключить все провода, которые идут к реле.
Произвести демонтаж гайки, выполняющей роль крепежа для конца провода. Для этой процедуры нужен ключ на 13.
Отвинтить гайки, которые фокусируют сам стартер. Чтобы выкрутить их, надо использовать ключ на 15. Верхнюю можно открутить без ощутимых проблем, но чтобы извлечь нижнюю, потребуется приложить ощутимое усилие (она расположена в неудобном месте).
Полностью снять стартер.
Демонтировать гайку, которая фиксирует вывод реле, выполняющего втягивающие функции, произвести отключение проводки.
Отвинтить болты, фиксирующие реле (требуется использовать ключ на и снять его.

Сборка производится в обратном порядке.

Пошаговый фото отчет по ремонту стартера

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

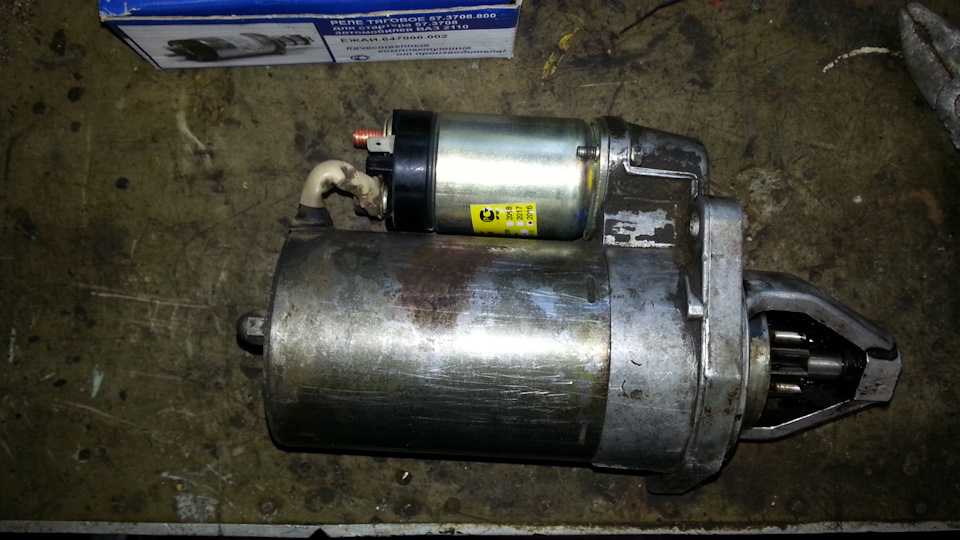

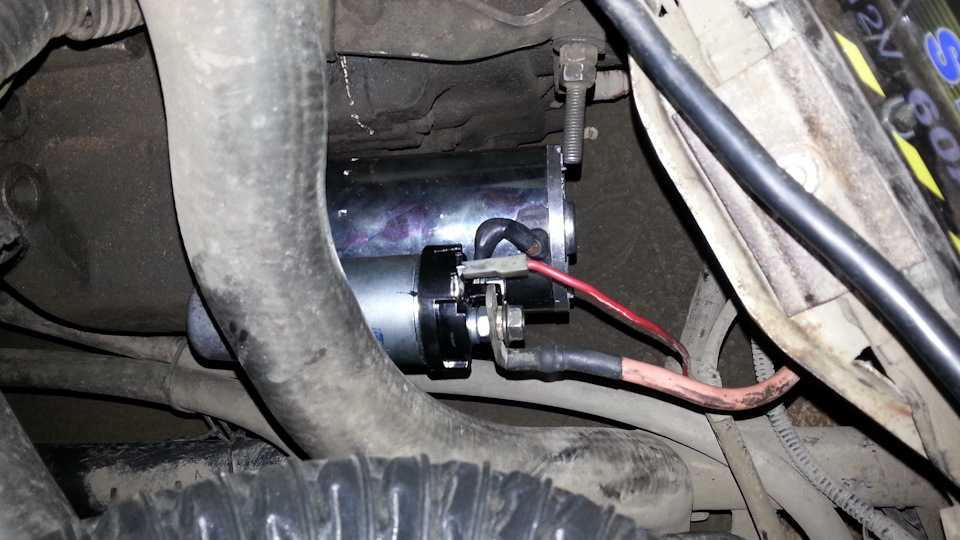

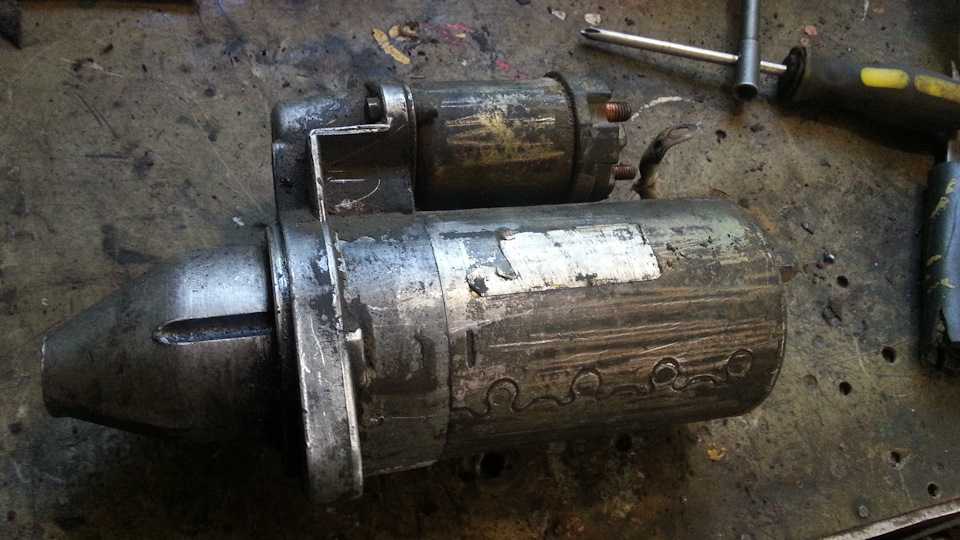

снял стартер

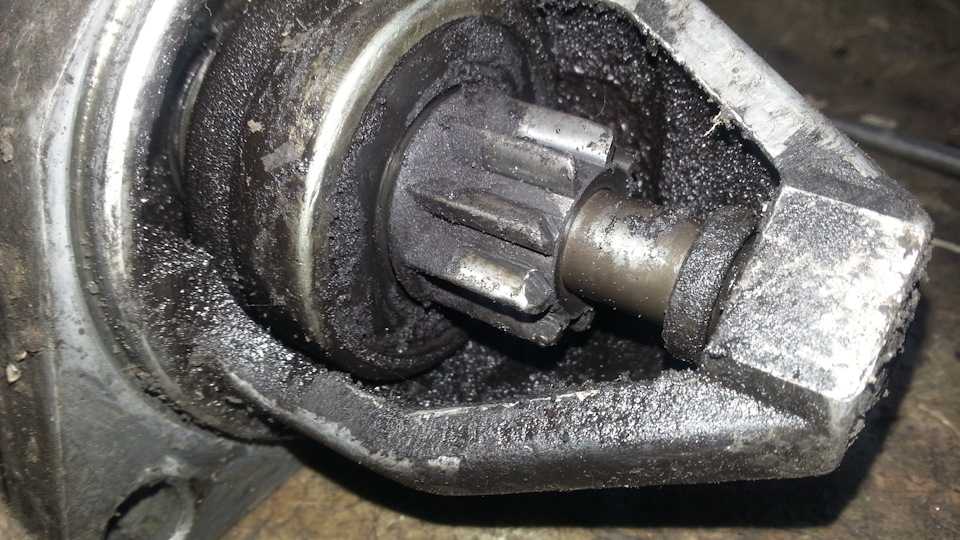

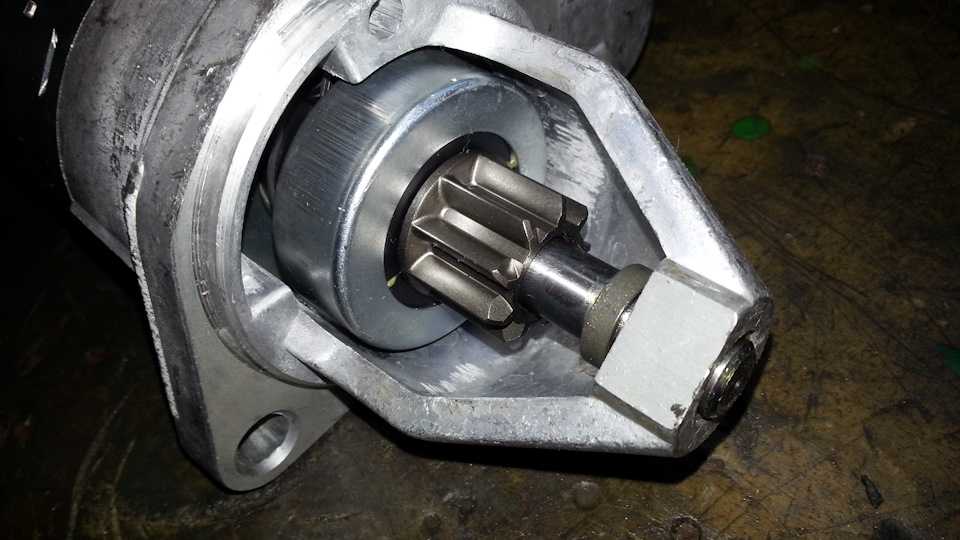

бендикс в идеале

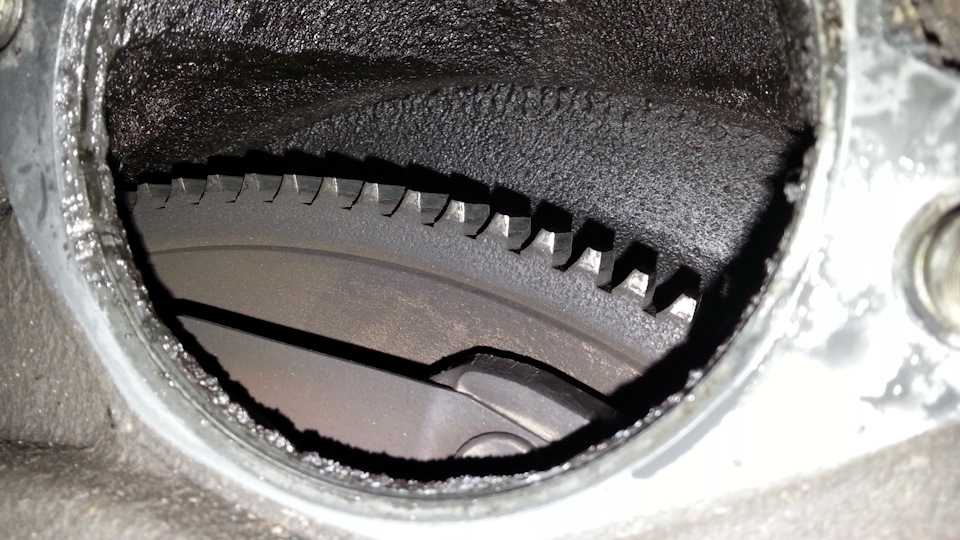

Проверил на всякий случай венец маховика, он тоже в идеальном состоянии.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

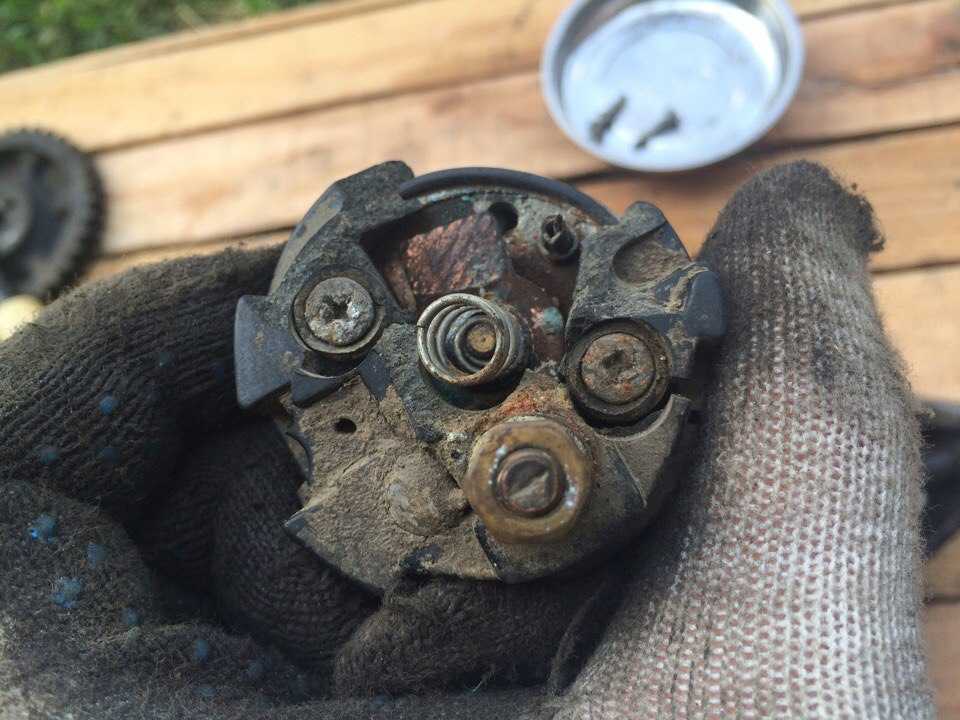

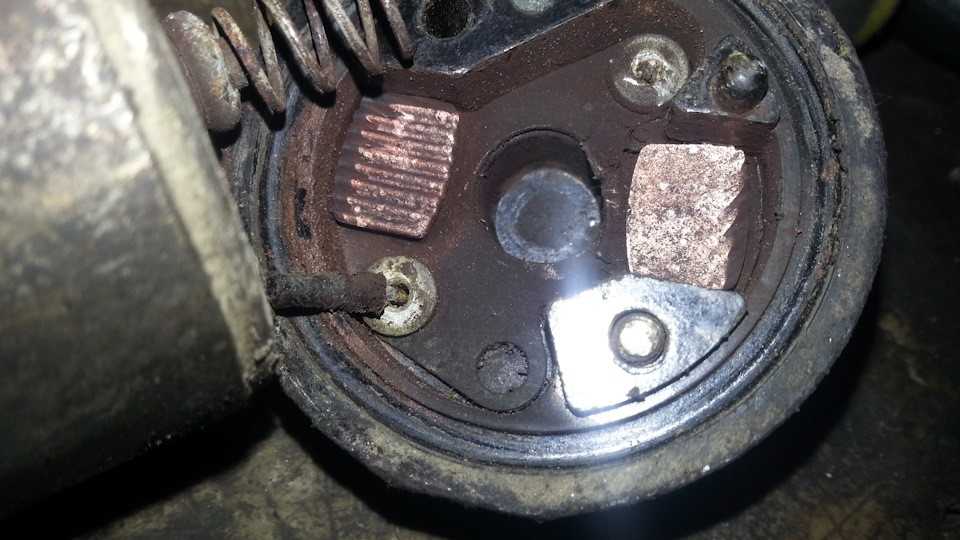

подгоревший контакт

Сразу купил новое втягивающее

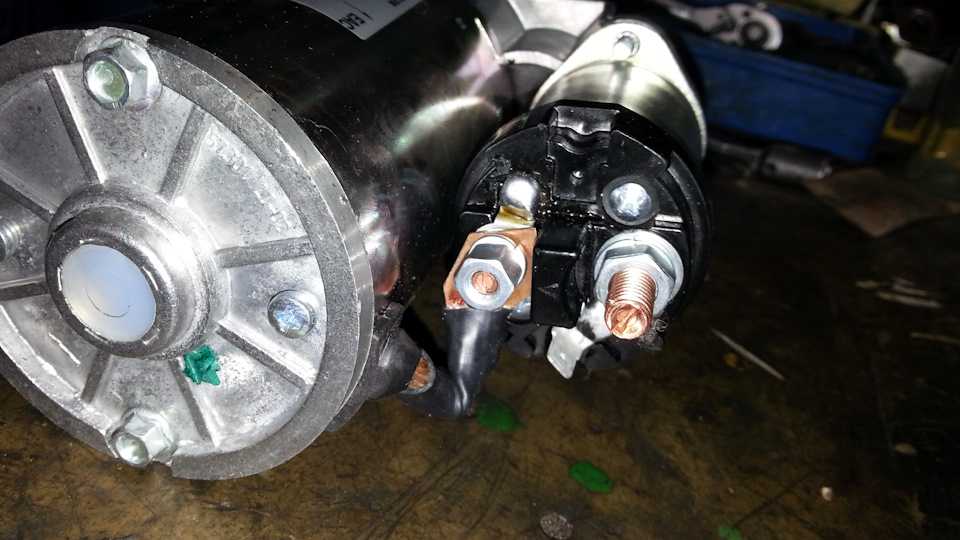

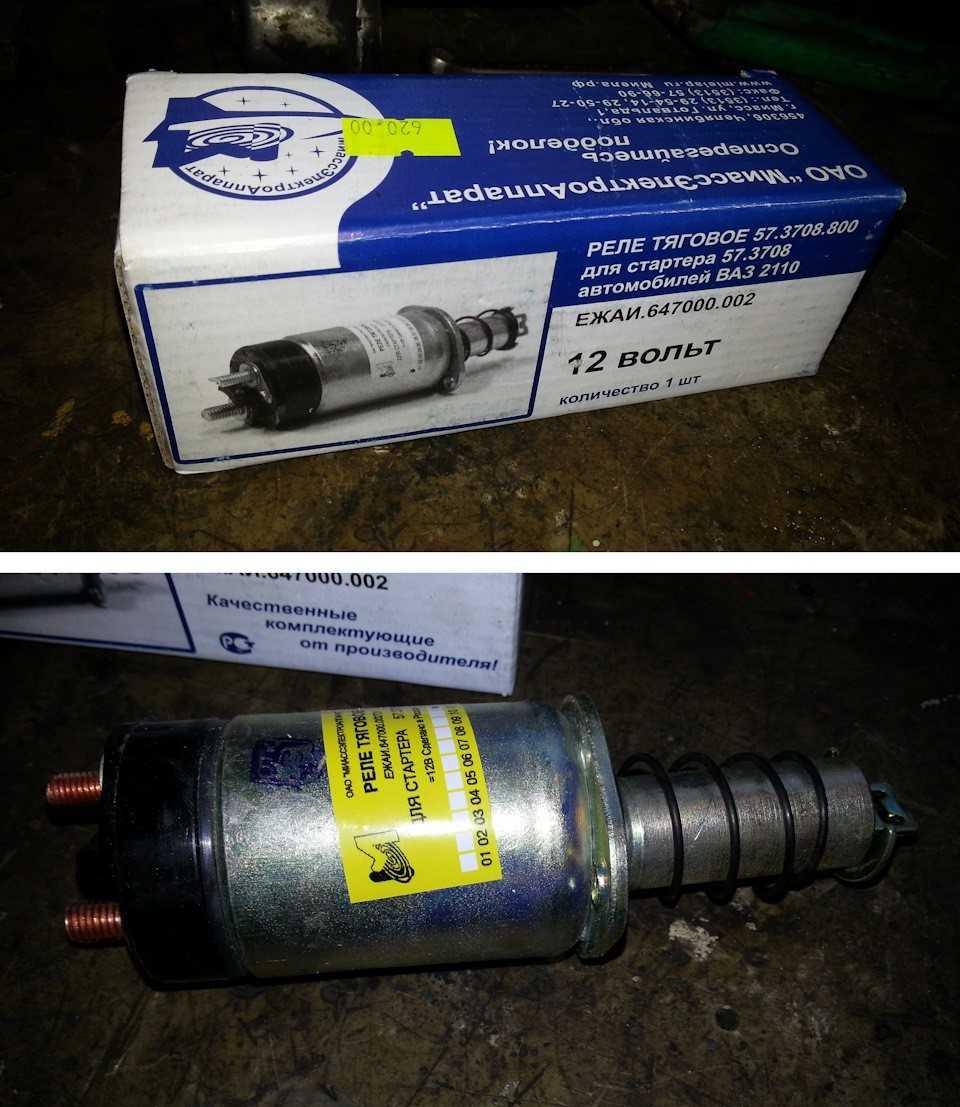

Новое тяговое реле

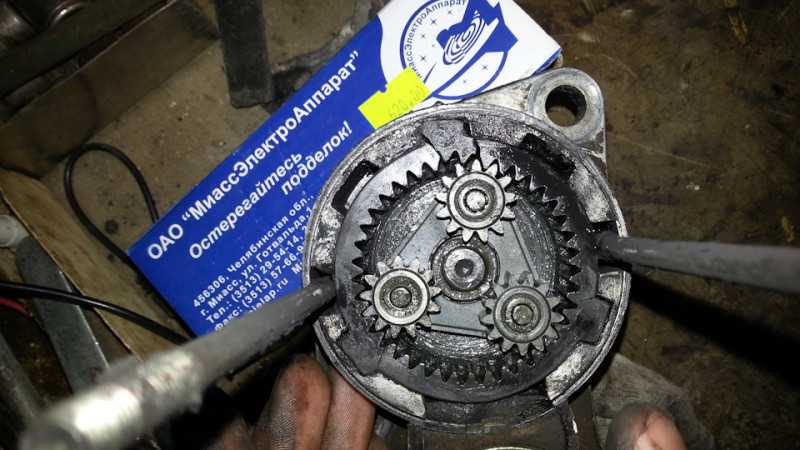

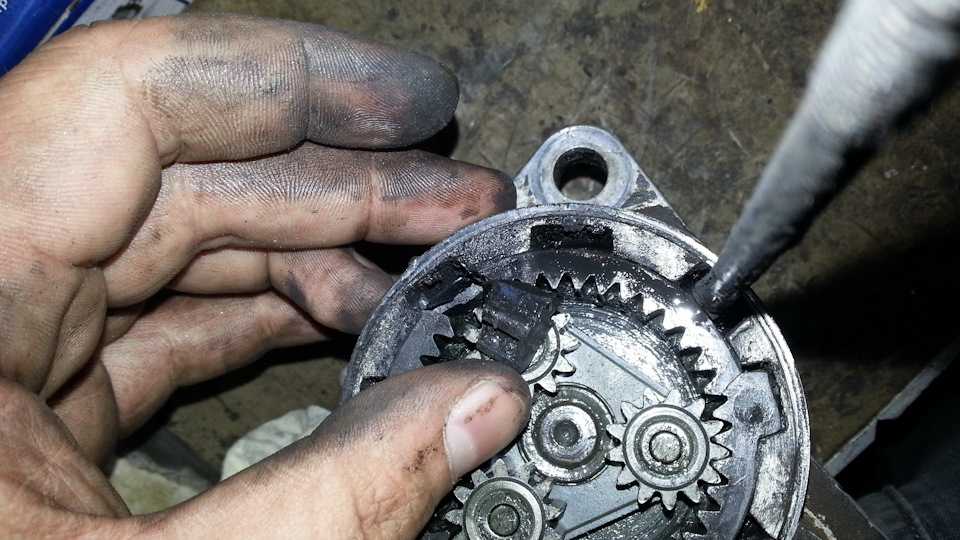

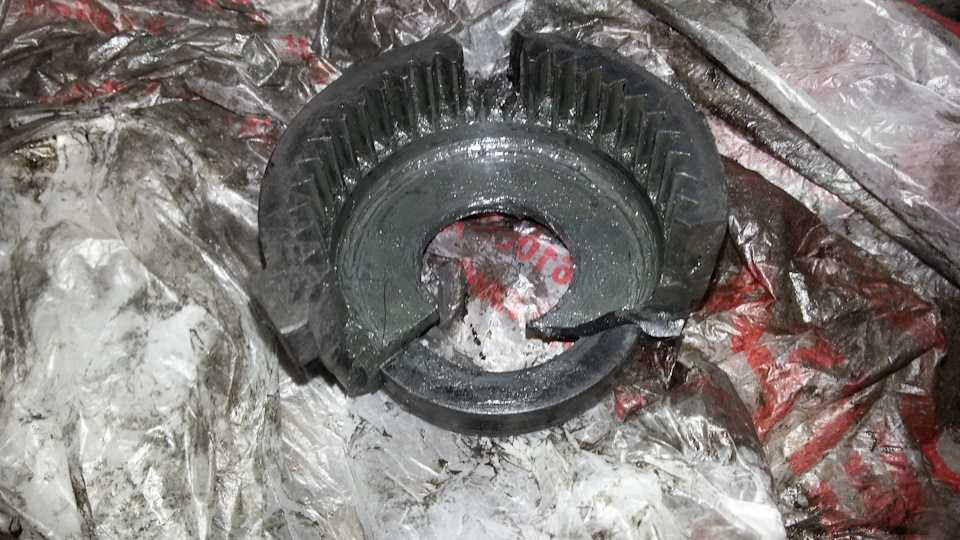

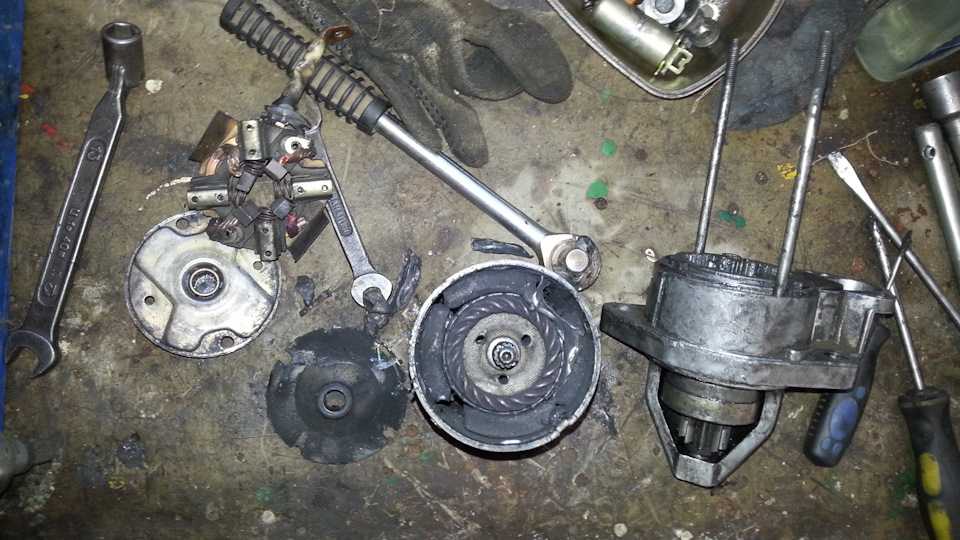

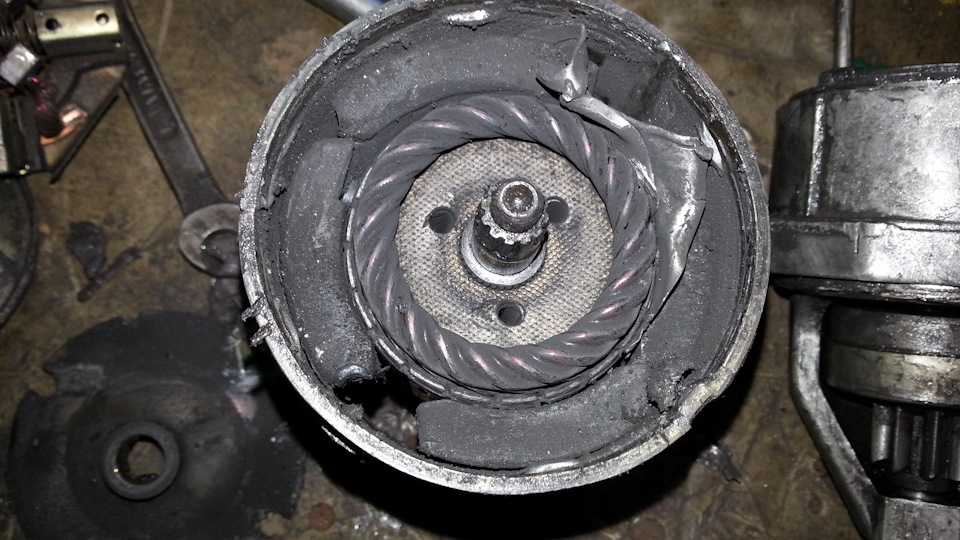

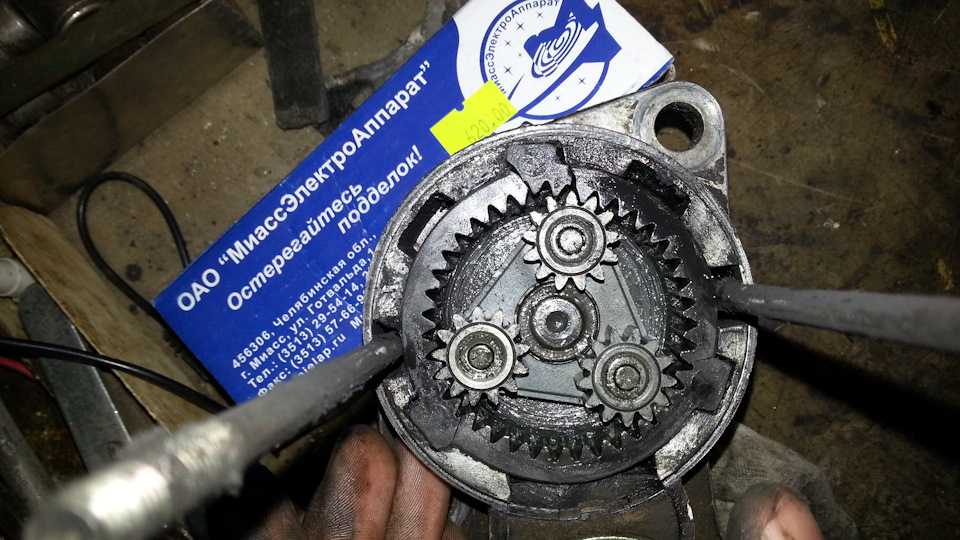

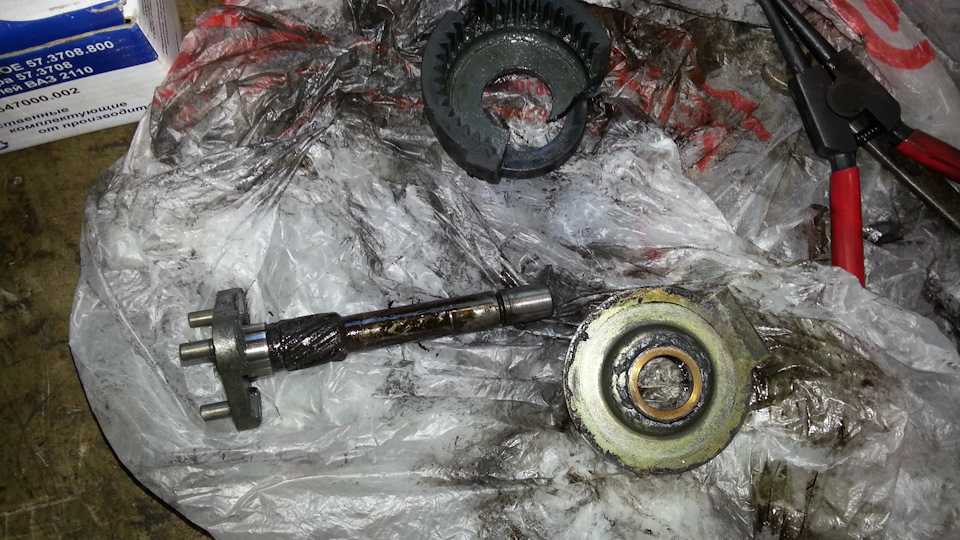

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

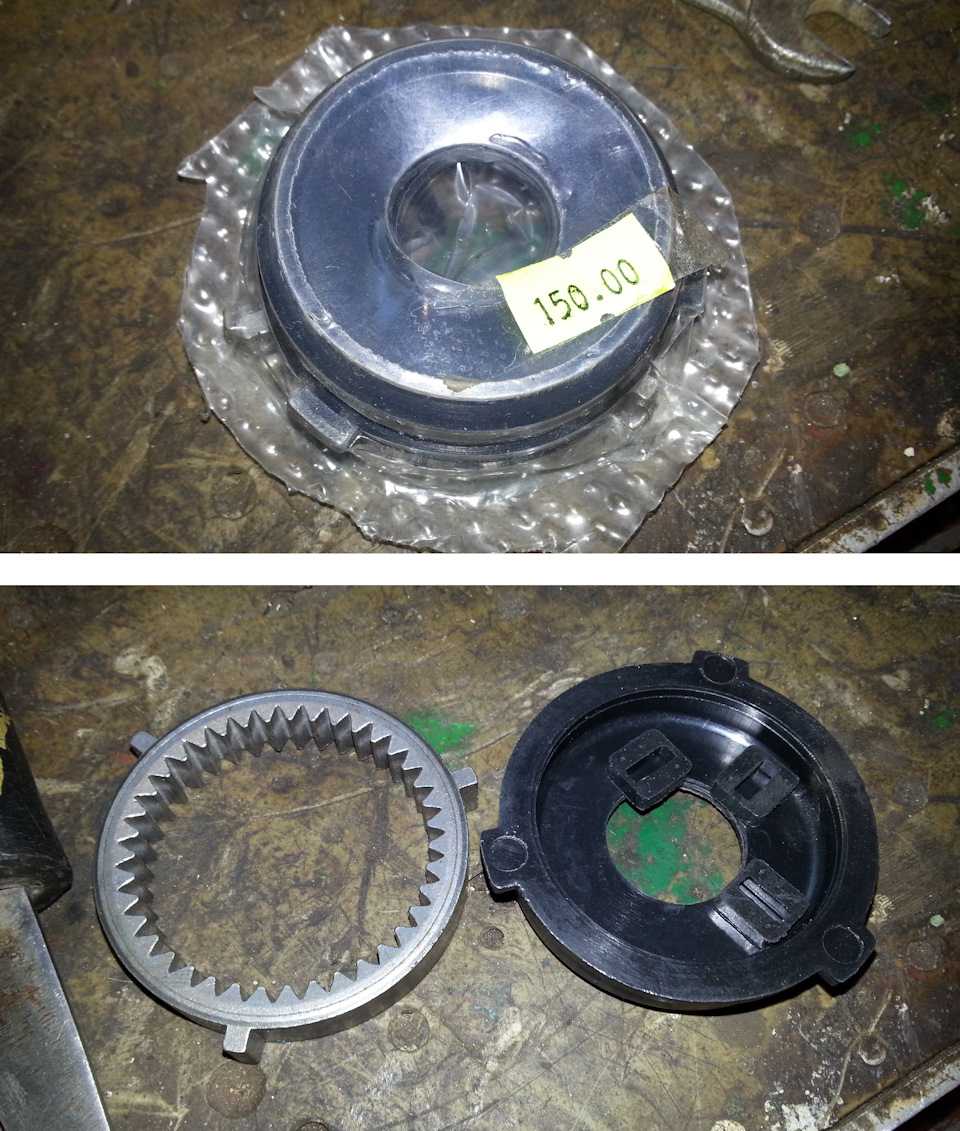

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р.

В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

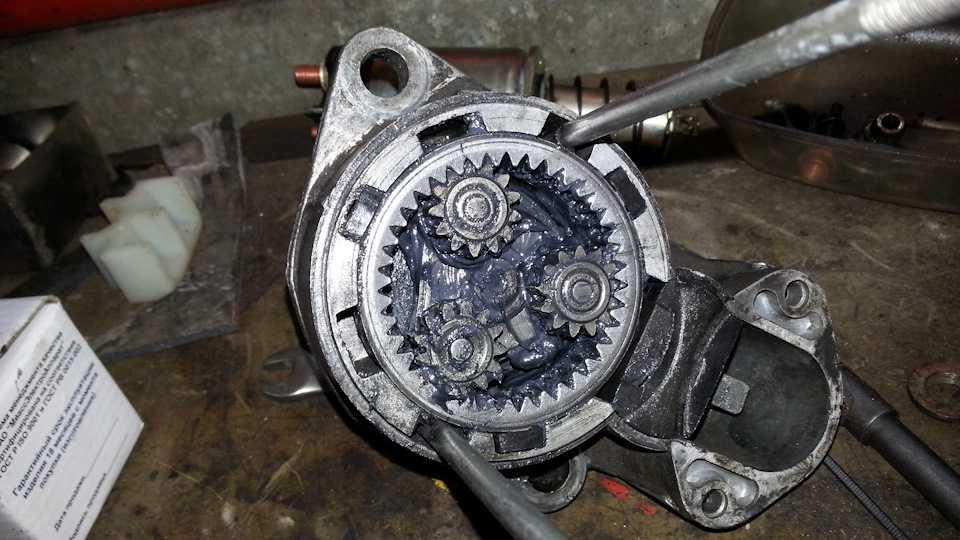

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Стоимость ремонта

Втягивающее — 620р Шестерня -150р Плоскогубцы для стопорных колец -170р Смазка, смывкаитого 1000р

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее. Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева.

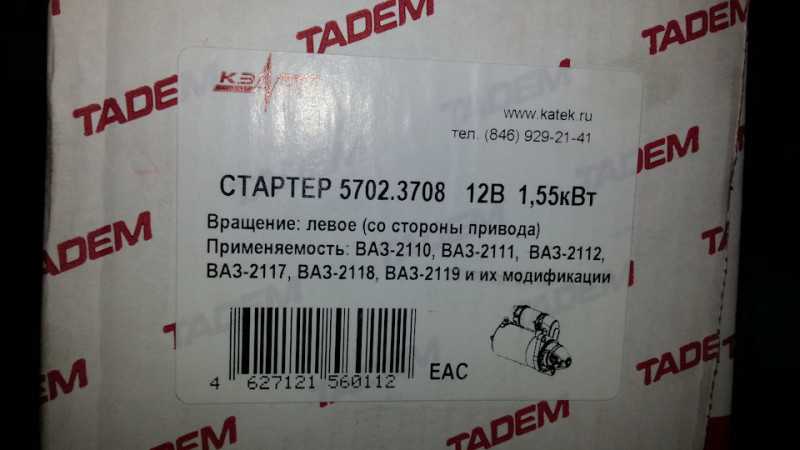

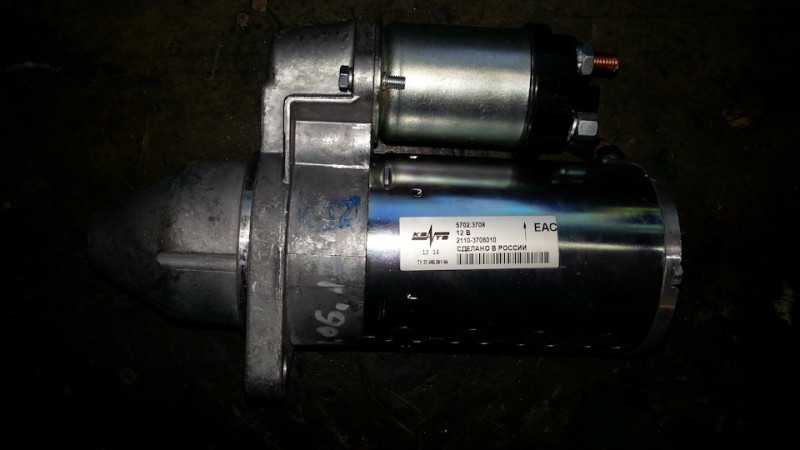

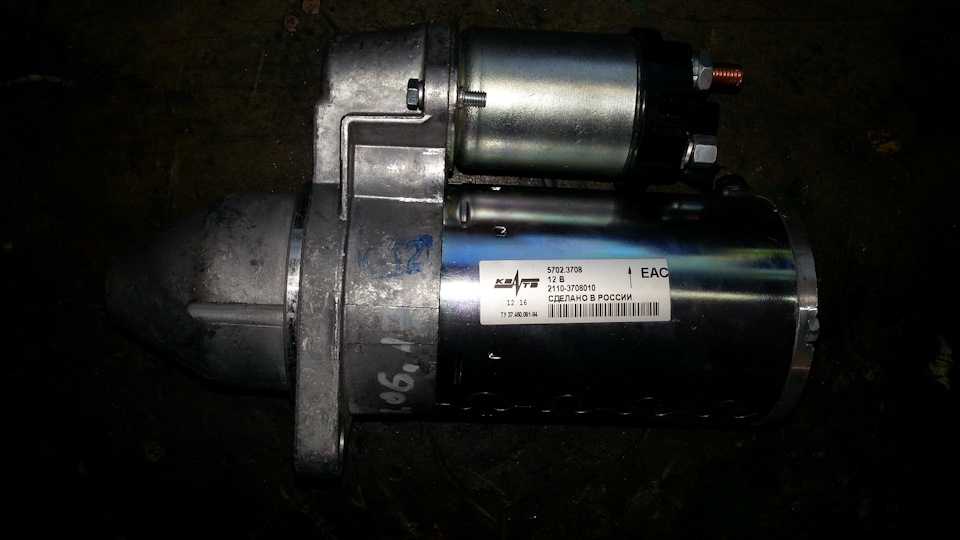

В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.

Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время. Но есть и плюс, получил интересный опыт ремонта редукторных стартеров.

Как провести ремонт стартера на ваз 2110

Перед тем как начинать ремонт стартера, его необходимо снять с автомобиля и провести проверку его работоспособности.

Сначала откручивают гайку, и аккуратно снимают провод и после этого можно будет снять втягивающее реле, и здесь уже ничего мешать не будет. После этого опять выкручивают гайки, чтобы снять стяжные шпильки, которые крепят статор, и затем его можно будет снять от передней крышки.
Затем можно убрать удалить планетарные шестеренки, которые находятся на редукторе и его снимают со стартера. Но шестеренок может быть разное количество, три или четыре. Если их 4, то необходимо в самом начале снять центральную, и после этого все остальные легко снимутся. Не стоит забывать, что их тоже нужно тщательно осмотреть, чтобы не было зазоров, ржавчины, иначе их
нужно будет заменить.
Если говорить про втягивающее реле, то на нем располагаются несколько болтов, и при необходимости снятия их нужно открутить, и далее с особой аккуратностью его снимают со стартера. Конечно, проводят проверку, ее можно провести путем подсоединения к тяговому реле омметра, но перед этим нужно полностью утопить якорь. При этой проверке, если устройство будет показывать ноль, то реле исправно, и причина поломки не в нем.
После этого используя молоток и ключ, аккуратно сбивается ограничительное кольцо, но под него нужно что-нибудь подложить, чтобы не произошла деформация. Затем отверткой снимают стопорное кольцо и еще одно ограничительное, которое отвечает за ход вала. Таким образом, разбирается весь привод и необходимо проверить все детали на износ, если что-то не так, что их нужно заменить.

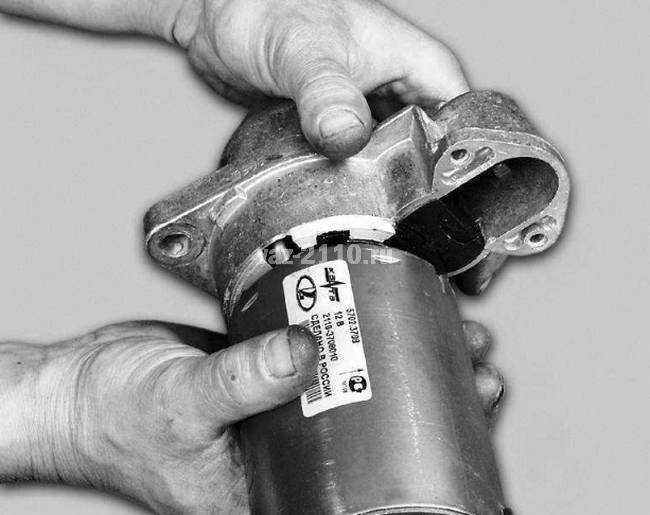

Затем при помощи отвертки поддевается передняя крышка со статора, и если там есть шестеренка, то ее тоже снимают.
И на завершительном этапе необходимо открутить два болта с крышки статора и ее снять. И вот тут открывается вид на щеточный узел стартера, но чтобы их достать нужно убрать переднюю опору и упорную шайбу, но тут есть специальные магниты. Разжав их можно будет вытащить якорь из статора, после этого проводят осмотр коллектора и обмотки, здесь не должно быть деформаций и прогоревших частей. Если все эти повреждения есть, то якорь лучше всего поменять на новый, а если все нормально, то можно просто почистить. Это можно сделать при помощи шлифовальной бумаги или водой с моющими средствами. После этого якорь просушивают и при помощи сжатого воздуха, чтобы убрать остатки загрязнения и воду.
Немного стоит рассказать о щетках устройства для них здесь предусмотрен специальный щеткодержатель. Он должен быть без видимых повреждений, если их нет, то можно собирать обратно, а если есть то лучше провести замену.

Теперь можно приступать к сборке устройства, но перед этим следует промазать все детали устройства смазкой, а привод лучше всего полностью окунуть в моторное масло. Но после этого необходимо чтобы масло стекло, проверить все детали на вращение. Если снимались щетки, и они менялись, обратно их вставляют при помощи специальной оправки. Но если ее нет, то можно поступить другим образом в устройстве есть два винта и именно здесь нужно закрепить щетки, а после якорь смазать маслом и все четыре щетки поставить на место. Но тут не нужно устанавливать специальные пружины под щетки, и затем надевают на коллектор якоря, и вот только после этого устанавливаются пружины щеток. И теперь можно проводить установку остальных деталей стартера в обратном порядке.

Лада 2110 PhiX › Бортжурнал › Ремонт и замена стартера ВАЗ 2110

Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит. Иногда прокручивался с хрустом.

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р.В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее.Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Самостоятельный ремонт стартера на автомобилях ВАЗ 2110, 2112, 2111

Ремонт стартера обычно происходит на старых авто, та как этот агрегат является достаточно надежным и служит много лет без поломок, однако никто не застрахован от некачественных деталей и сборки.

Самая часто возникающая неисправность – это подгорание контактов на втягующем, также может быть неисправность в обгонной муфте привода или износ контактных щеток. Разборка стартера не является сложным занятием и потребует небольшой набор стандартных инструментов.

Первое, что нужно сделать – это снять стартер с автомобиля.

Далее будем ремонтировать тяговое реле. Ремонт может заключаться в чистке контактов или полной замене, но для начала его нужно снять.

После снятие втягующего проверяем, замыкаются ли контактной пластиной болты. Для этого вдвигаем якорь внутрь до упора и замеряем омметром на контактных болтах сопротивление. Если оно отсутствует, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, если же все серьезнее, то приступаем к следующему этапу. Чтобы заменить щетки, якорь, бендикс, а также детали редуктора стартера понадобится полная разборка.

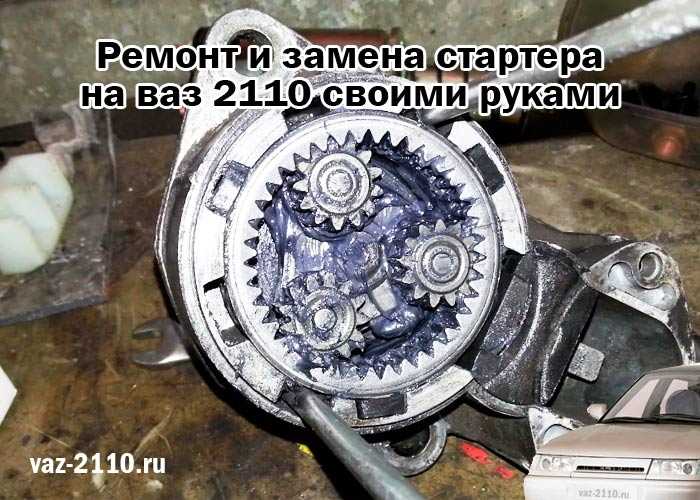

Ремонт редуктора стартера ВАЗ 2110, 2112, 2111

Шестерни, которые находятся внутри, с течением времени изнашиваются, появляется металлическая стружка и ухудшается свойство смазки. Редуктор должен быть хорошо смазан, чтобы уменьшить износ деталей.

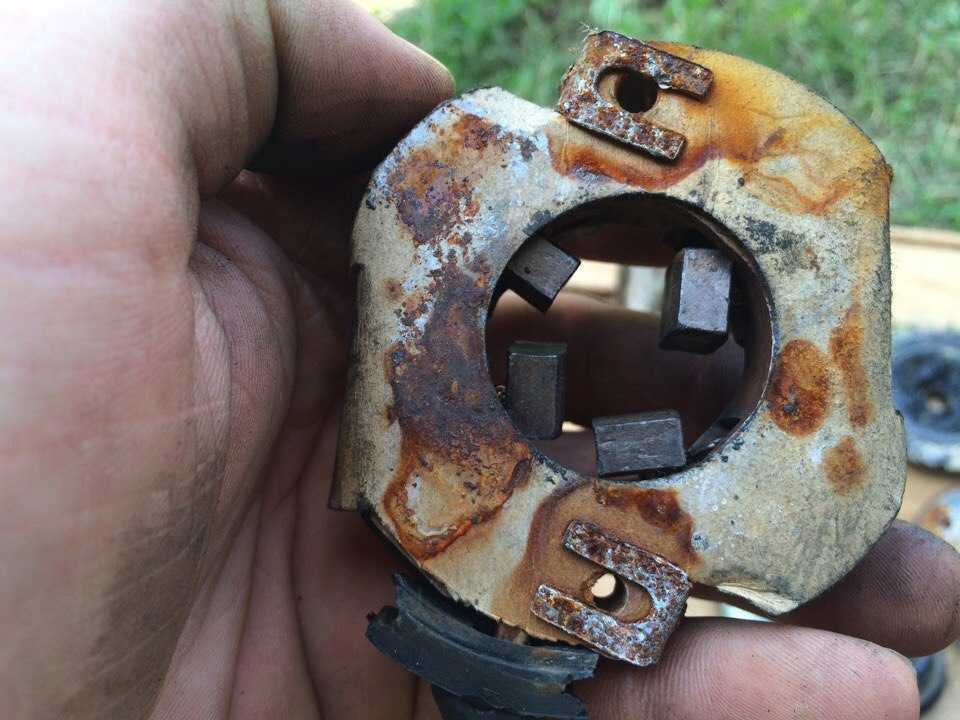

Щеткодержатель проще всего менять в сборе.

При установке щеткодержателя, отгибаем фиксаторы и вынимаем пружины.

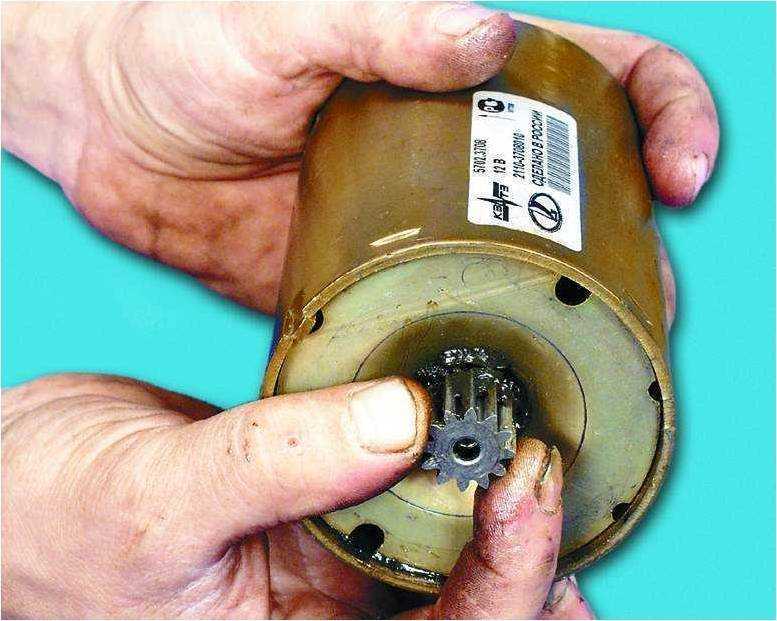

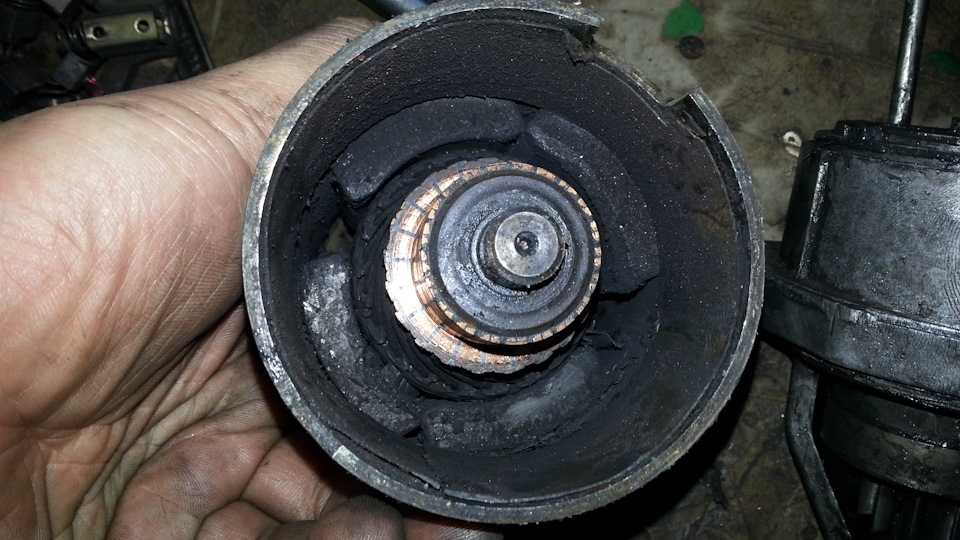

Для того, чтобы проверить якорь на возможные дефекты вынимаем его из корпуса.

Состояние обмотки проверяем с помощью лампы 220 В. Когда подводим напряжение к пластине коллектора и сердечнику якоря, лампа не должна гореть. Если горит, значит якорь подлежит замене.

Общая информация

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Примечание. Для сравнительного примера, дизельные двигатели потребуют от стартера оборотов в 100-200 повторений в минуту.

Состоит из следующих компонентов:

Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две — отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Примечание. Доказано, что этот узел является одной из наименее надежных частей стартера. Именно на щетки, в первую очередь, попадает сомнение при плохой работе статора и их подвергают проверке, с последующей заменой.

Планетарный редуктор — следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Примечание. Полезно будет знать, что 8V — это норма напряжения тягового реле, конечно же, если температура окружающего воздуха средняя. Именно по этому параметру электрики и определяют неисправность данного реле.

Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Примечание. Чтобы исключить обратную передачу крутящего момента, обгонная муфта выводит ролики из зацепления, как только мотор машины запускается.

Неисправности и способы проверки втягивающего реле стартера Ваз 2110

Вы сели за руль, повернули ключ, включается панель приборов, заработал бензонасос. Поворачиваете дальше, но панель отключается, а стартер молчит. Отпускаете ключ, снова светится панель и работает бензонасос.

Первым делом проверьте, идет ли на втягивающее реле напряжение. Идет? Пробуйте замкнуть стартер. Отказывается крутить? Отсоедините сигнализацию, в ней тоже может быть причина, как и в самом замке зажигания ВАЗ 2110.

Подгоревший контакт втягивающиго реле стартера Ваз 2110

Обнаружили, что все работает в «самостоятельном режиме», но в совокупности отказывает? Значит, точно – неисправности имеет втягивающее реле, и его следует заменить.

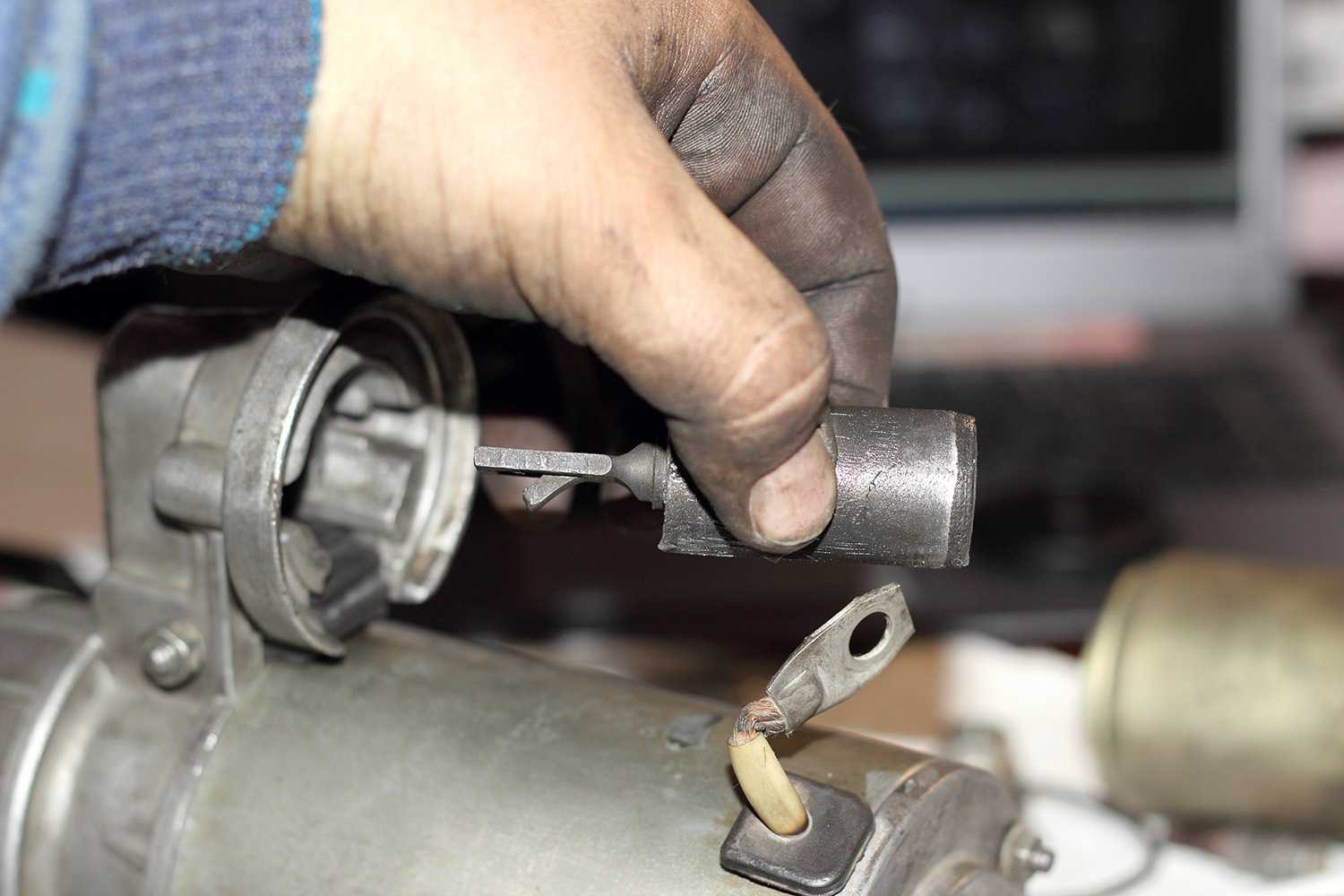

Данный компонент системы представляет собой простой электромагнит.

Этот электромагнит включает в себя:

непосредственно сам корпус, выполненный из немагнитной основы;
так называемый якорь, который также является магнитом;
обмотку, установленную в корпусе устройства;
два медных контакта, а также пластину, которая их замыкает.

Когда водитель отпускает ключ, напряжение исчезает. В ходе образования напряжения начинает работать реле, а обмотка внутри него находится под воздействием напряжения. В результате осуществляется притяжение так называемого якоря, который впоследствии начинает воздействовать на шток, находящийся в нижней части электромагнита.

Втягивающие реле стартера Ваз 2110 в коробке

Данный шток непосредственно связан с перемычкой, предназначенной для замыкания контактов во время появления напряжения. В этот же момент осуществляется перемещение шестеренки относительно шкива механизма. В итоге напряжение начинает поступать на обмотки электромотора, в результате чего маховик вращается, а вместе с ним начинает вращение и коленвал мотора ВАЗ 2110

Признаки и причины неисправности пускового механизма

К счастью, рассматриваемый элемент не является неразборной конструкцией и, выявив причину поломки, можно обойтись гораздо меньшими расходами, нежели замена всего механизма в сборе. Разберём признаки и соответствующие им неисправности:

Втягивающее реле щёлкает, но двигатель вращается. В этом случае необходимо проверить все соединения силовых проводов. От аккумулятора к втягивающему реле и от втягивающего реле в корпус стартера. Если ток присутствует, то проблема, скорее всего в самом электромоторе (как правило, сгоревший ротор или щётки).

При повороте ключа сразу же гаснут лампы приборной панели. Двигатель при этом не вращается. Вероятнее всего, в электродвигателе или реле короткое замыкание. Прекратите попытки запустить двигателя до момента устранения неисправности.

Стартер «закусывает». Это может быть связано как с механическими элементами узла (подшипники, шестерни), так и с проблемами двигателя.

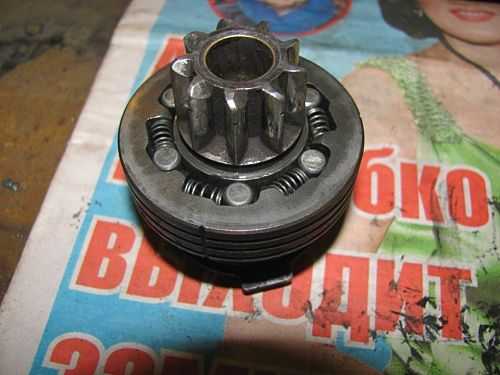

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Что делать если стартер не крутит, ремонт на ВАЗ 2110

Здравствуйте, уважаемые автомобилисты! Мы уверены в том, что для вас не является секретом: чтобы запустить двигатель автомобиля, требуется поворот коленчатого вала.

Происходит этот поворот при помощи стартера, который, по сути, представляет собой электродвигатель постоянного тока. Мощность его определяется моментом сопротивления проворачиванию коленвала и его минимальной частотой вращения.

Переоценить важность работы, выполняемой стартером сложно – несмотря на маленькие габариты, ему приходится совершать действия, обеспечивающие начало вращение маховика и в дальнейшем, движение поршневой группы мотора

Возникла ситуация, когда не работает стартер ВАЗ 2110

Установка реле стартера ВАЗ-2110

Стартера — достаточно надежные механизмы и часто длительное время не имеют проблем в работе, но через пять – шесть лет эксплуатации, все же возможны некоторые неполадки. Так, например, самые распространенные ситуации, когда впервые не срабатывает стартер ваз 2110:

появление какого-либо дефекта в цепи питания (стартеру не хватает электросилы провернуть необходимые элементы)
разогрев обмоток, возникающие из-за длительных прокручиваний стартера и способствующие скорой порче изоляции
не работает стартер ваз 2110 и в случае выхода из строя втулок, который препятствует нормальному вращению вала якоря.

Почему не крутит стартер ВАЗ2110?

Не крутит стартер ВАЗ 2110 если слабо затянуты либо окислились наконечники. Первая помощь в такой ситуации – предварительно очистив, подтянуть все клеммы.

Разборка и ремонт стартера ВАЗ 2110 обеспечены, если неисправно реле (смещения, заедания либо обрыв). Чтобы ваша «десятка» вновь заработала, достаточно будет устранить неисправность, заменив вышедшие из строя детали.

Короткое замыкание в каком-либо месте обмотки стартера также приводит к полному его отказу от работы.

Отсутствие полноценного контакта во включателе зажигания, требует проверки включателя (замка) и, возможно, замены его контактной части.

Плохо крутит стартер ВАЗ 2110 – диагностика состояния и устранение неисправностей

Если при включении, плохо крутит стартер ВАЗ 2110, проворачивая коленвал очень медленно – в первую очередь обратите внимание на масло – может быть, оно попросту не соответствует сезону. Работа стартера восстановится после замены масла на более подходящее по параметрам для данного времени года

Если же, разрядился аккумулятор или окислились его выводы и наконечники, то сразу же после устранения этих неисправностей (зарядка АКБ и ТО контактной группы) нормальная работа стартера восстановится.

Причиной неудовлетворительной работы стартера нередко бывает слабый контакт щеток стартера и ослабление затяжки наконечников проводов. В таком случае, вам придется снимать и разбирать стартер, прочищать коллектор, менять щетки и регулировать натяжение пружин.

Если, разобрав стартер, вы обнаружите, что муфта свободного хода пробуксовывает – единственным правильным решением будет замена привода стартера.

Легко исправить ситуацию, когда привод стартера тяжело идет по винтовой нарезке – вам достаточно сначала промыть нарезку вала, а затем смазать ее маслом.

Появившиеся в зубьях венца маховика забоины дают о себе знать характерным скрежетом, избавиться от которого можно лишь устранив забоины. Похожий скрежет раздается и при ослаблении буферной пружины. В этом случае ее придется заменить.

А вот громкий шум, сопровождающий работу стартера, может говорить об ослаблении крепления полюса (когда якорь как бы «цепляет» полюс) или самого стартера. В первом случае достаточно усилить крепление полюса, затянув винт, а во втором – надежно закрепить стартер.

Даже если у вас новый автомобиль, не стоит пренебрегать контролем состояния стартера, ведь своевременная профилактика и диагностика его неисправностей способна значительно продлить жизнь главного пускового устройства вашей «десятки» – стартера.

Схема электропроводки на хэтчбеках 2112 – вещь, уникальная сама по себе. Чтобы на втягивающем реле появилось напряжение, должны быть исправны следующие детали: замок зажигания, блок ЭБУ и ещё два реле – основное и дополнительное. В некоторых авто дополнительного реле нет, что можно считать удачей. Но, если при повороте ключа на ВАЗ-2112 стартер не крутит, то неисправность надо искать в проводке. Сбитый код иммобилайзера тоже может стать причиной проблем. Последнюю неисправность можно вылечить заменой ЭБУ или отключением иммобилайзера. Что ж, рассмотрим что-нибудь попроще.

Пример на видео: был испорчен иммобилайзер, и стартер перестал срабатывать.

Инструкция по снятию и установки стартера:

1. Первым делом отсоедините от аккумуляторной батареи на клемме «–» провод.

2. Произведите демонтаж на двигателе картера.

3. Далее сверху из моторного отсека нужно открутить одну гайку, что держит крепление стартера.

4. От клеммы тягового реле снизу машины необходимо отсоединить провод.

5. От контактного болта тягового реле следует открутить одну гайку и отсоединить провод.

6. Стартер крепится ещё снизу одной гайкой, её также следует открутить.

7. Теперь спокойно снимайте его и занимайтесь ремонтом. Новый или отремонтированный стартер следует ставить также, как и снимали, только в обратном порядке.

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер — в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

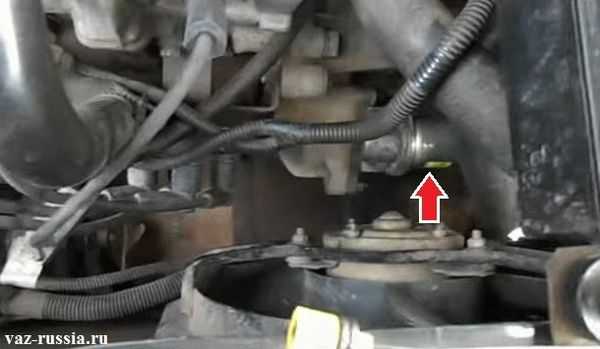

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).
