Виды электронных блоков управления и их назначение
Электронный блок управления (блок-контроллер) представляет собой микропроцессор с программным обеспечением, способным анализировать данные о работе подсистем, выводить коды ошибок на приборную панель, бортовой компьютер и передавать команды управления в электронно-механическое исполнительное устройство, где произошёл сбой.
В ЭБУ поступает информация о качестве топливной смеси (кислородный датчик), положении дроссельной заслонки и педали газа, различных температурных и уровневых показателей (масла, охлаждающей жидкости, температуры мотора), работе коленвала и ГРМ, давления в гидравлических узлах и шинах, и многое другое для контроля всех систем.
Всего на автомобиле в базовой комплектации может быть установлено от 10 и более датчиков и несколько блоков-контроллеров, которые подразделяются по видам:
Блоки интегрированы в общую систему управления и функционируют в постоянно меняющихся режимах, обеспечивая совместную корректную работу всех механизмов.
Диагностика предполагает подключение ЭБУ через адаптер-сканнер OBD 2 к ноутбуку (компьютеру или смартфону) с необходимым установленным программным обеспечением.
Почему горит лампочка абс на Шевроле Лачетти
Но, стоит выделить самые распространенные причины появления данного явления:
- Датчики АБС.
- Проводка.
- Блок АБС.
- Тормозные колодки.
- Уровень жидкости и завоздушенность.
- Мозги.
Методы устранения
Панель приборов заведённого автомобиля без ошибок.
После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого .
На приборной панели загорелась контрольная лампа АБС.
Датчики АБС
Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Таким образом, существует два варианта – почему отказали измерители.
Датчик АБС на колеса.
Первый – выход со строя непосредственно самого датчика АБС . Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.
Подготовка к демонтажу датчика АБС и его осмотр.
Второй – окисление соединителей в колодке проводов . Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.
Проводка
Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.
Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию. Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.
Блок АБС
В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя . Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.
Расположение блока АБС на автомобиле.
О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.
Тормозные колодки
Такие колодки должны заставить сигнализатор АБС гореть постоянно!
Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.
Уровень тормозной жидкости и завоздушенность
Расположение тормозного бачка под капотом.
Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.
Процесс прокачки тормозов.
Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.
Мозги
Как было выяснено, загорание контрольной лампы ABS, – это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки.
Подключение под диагностической линии.
Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.
Ремонт abs на авео своими силами
Однажды загорелся у меня на панели приборов индикатор поломки системы ABS и лампочка стояночного тормоза. Специалисты сказал мне, что в системе имеются обрывы, вот я и решил проверить все задние датчики. Стоит отметить, что один из них уже мною ремонтировался.
Разобрал колеса и как следует очистил датчики от грязи, в процессе использовал специальный очиститель. В предыдущий раз все делал при помощи скотча и ножа, однако это не спасло от попадания внутрь грязи, правда датчик все равно в полной мере сохранил свою работоспособность. Купить новые детали и другие запчасти на Авео теперь довольно просто, их в автомагазинах предостаточно, вот только найти с оптимальным соотношением цена-качество не так просто.
Проверка показала, что датчики на задних колесах оказались полностью исправными, но раз я разобрал, то все нужно собрать по-человечески. Клемма датчика передних колес находится в моторном отсеке. Для того, чтобы получить доступ к ней пришлось при помощи плоскогубцев отогнуть резиновый уплотнитель. Что касается самого датчика, то крепится он при помощи стяжки. Справа достаточно было отстегнуть клипсу, а вот слева мешал доступу бачок омывающей жидкости, так что пришлось подлезать к нему из-под колеса. Как раз здесь я и обнаружил обрыв внутреннего кабеля.
Взял мультиметр и измерил сопротивление при изгибе провода. На месте запаять провод мне сначала не удалось, но потом я подсоединил через прикуриватель инвертор Ippon и добился желаемого. Устранив неполадку левого датчика не снимая его со штатного места я сэкономил уйму времени. Демонтировать датчик из ступицы сложновато, он со временем там закисает.
Работа окончена, все трудности позади, система Шевроле Авео вновь функционирует в штатном режиме. Примечательно, что производители датчиков так халатно отнеслись к качеству проводки, ее реально можно было улучшить.
В итоге из четырех датчиков дорабатывать пришлось сразу три. Определить неисправность датчиков при помощи компьютерной диагностики непросто и все из-за плавающего характера поломки. В итоге на ремонт мною было затрачено 300 рублей, эти деньги я считаю символическими, куда большего внимания заслуживает сам процесс ремонта, который в сервисе обошелся бы мне во много крат дороже той суммы, с которой мне пришлось расстаться.
-
Замена масла мкпп форд маверик
-
Замена шлейфа шевроле лачетти
-
Форд транзит что чаще всего ломается
-
Установка линз форд куга 1
- Форд мондео 4 резистор печки где находится
Что можно сделать до поездки в автосервис?
При обнаружении нарушений в работе АБС необходимо провести визуальный осмотр элементов системы.
Проверка электронного блока управления на наличие воды внутри устройства и повреждений корпуса производится после отключения тормозных трубок и проводов. Блок ЭБУ расположен радом с распределителем тормозных усилий. Если вы обнаружили жидкость, прибор необходимо продуть и просушить
Для обеспечения безопасности важно отсоединить аккумулятор.
Исправность предохранителей также можно проверить своими силами. Несколько электронных компонентов, относящихся к антиблокировочной системе, находятся на общей панели под капотом.
Провода, подключенные к датчикам на колесах, желательно тоже осмотреть
Для этого, поднимите кузов авто домкратом так, чтобы область ступицы колеса была хорошо видна. Такая проверка позволяет обнаружить слетевшие с креплений или притертые провода.
Если после описанных действий лампочка ABS продолжает гореть, проверьте активность системы в движении. Разгоните машину до 40 км\час и резко нажмите педаль тормоза до упора в пол. При исправном АБС чувствуется вибрация, при отключенной антиблокировочной системе подергивания отсутствуют. Для проведения тщательного обследования компонентов АБС, машину необходимо доставить в проверенный автосервис. Мастера с помощью автотестера проведут компьютерную диагностику и проанализируют код ошибки антиблокировочной системы. Иногда устранить проблему можно «сбросив» ошибку снятием аккумуляторной клеммы.
При возникновении любой неисправности автомобиля, обращайтесь в официальные сервисные центры ГК FAVORIT MOTORS. Квалифицированные специалисты оказывают полный перечень услуг по техническому обслуживанию, диагностике и ремонту машин зарубежных и отечественных марок. Наши мастера проходят регулярное обучение в авторизованных учебных центрах, что гарантирует высокое качество сервиса по приемлемым ценам. В работе мы используем только оригинальные запасные части и надежные расходные материалы. Позаботьтесь о безопасности Вашего автомобиля, доверяйте профессионалам! Технический центр Задать вопрос
Диагностика и ошибки Chevrolet Cruze
В дорестайлинговых версиях Chevrolet Cruze года для сброса ошибок ЭБУ необходимо выполнить несколько пошаговых действий: Мотор прогревается до рабочих температур на повышенных оборотах. После указанного времени АКБ подключают вновь, вставляют ключ в замок зажигания, включая электрику индикация приборной панели должна гореть.
Через одну минуту производят перезапуск двигателя и оставляют работать на холостых оборотах на минут, не касаясь педали газа. Запуск необходимо повторить как посмотреть код ошибки на Chevrolet Cruze раза.
Чек индикации должен перестать гореть — ошибки ЭБУ сброшены. Кому же захочется терять лишние деньги?
Диагностика у официального дилера стоит порядка рублей, и это только сама проверка, без решения неисправности. А вот на практике код 89 имеет свойство появляться и исчезать на экране.
Поэтому, если вы решили обслуживаться у дилера, то вам нужно ехать к нему тогда, когда код горит всегда, без исчезновений.

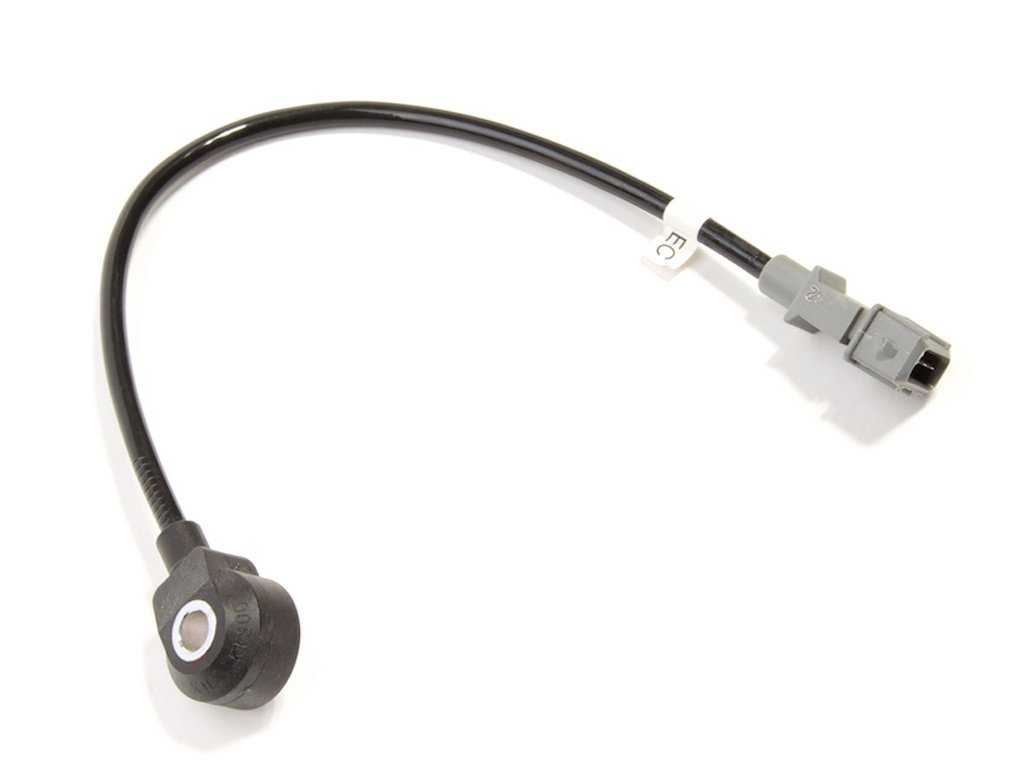

Датчик детонации
Для уменьшения детонации в двигателе применяется ДД. Он необходим для более точного выставления момента зажигания, путем корректировки угла опережения зажигания.
Признаки неисправности
- При его поломке ЭБУ не сможет проводить корректировку угла зажигания, что негативно скажется на мощности;
- Изменяется звук двигателя, появляется стук пальцев под нагрузкой;
- В случае поломки на панели приборов загорится индикатор неисправности двигателя;
Выходит из строя крайне редко, но если он показывает слишком искаженные данные после ремонта двигателя – не исключено, что ремонт сделан неверно.
Тип разъема ALDL — 12-и контактный прямоугольный диагностический разъем
| A | МАССА |
| B | Диагностический терминал (соединить контакт В с контактом А перемычкой, включить зажигание, лампа «MIL» будет выдовать серии вспышек длинная вспышка(десятки) короткие вспышки (единицы) между кодом ошибки большая пауза. Сначало будет показан код 12 (вспышка короткая пауза и две быстрые вспышки), это означает начало диагностики, а затем коды ошибок. Каждая ошибка показываеться 3-и раза подряд, а затем идет следующая ошибка и так по кругу пока стоит перемычка. |
| C | |
| D | |
| E | |
| F | |
| G | Топливный насос |
| M | К-линия диагностики |
| H | +12В (отсутствует на некоторых моделях) |
Тип разъема OBD-II — 16-ти контактный разъем OBD-II Chevrolet в форме трапеции
| 1 | none |
| 2 | none |
| 3 | none |
| 4 | Заземление кузова |
| 5 | Сигнальное заземление |
| 6 | Линия CAN-High, J-2284 |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 8 | none |
| 9 | SCS (Service Check System) — Вывод для считывания медленных кодов самодиагностики |
| 10 | none |
| 11 | none |
| 12 | none |
| 13 | none |
| 14 | Линия CAN-Low, J-2284 |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 16 | Питание +12В от АКБ |
Расположение диагностического разъема Chevrolet
Chevrolet Aveo
Chevrolet Cruze Chevrolet Lacetti Chevrolet Camaro
Chevrolet Corvette Chevrolet Malibu
Ориентировочная цена, артикулы датчиков АБС
Данные приведены в таблице
На новом датчике, скорее всего, будут отсутствовать клипсы крепления, поэтому при демонтаже датчика старые крепления следует снимать осторожно. После установки нового датчика на некоторых моделях блоков АБС требуется адаптация датчика
Она производится при помощи компьютерной диагностики
После установки нового датчика на некоторых моделях блоков АБС требуется адаптация датчика. Она производится при помощи компьютерной диагностики.
Современные автомобили оснащаются антиблокировочными системами. Эти системы предотвращают блокировку колес автомобиля в момент торможения, тем самым устраняя риск потери управления. Также АБС делает автомобиль устойчивей при движении.
Более подробно про этот тип помощника водителя ниже.
Как самому заменить датчик АБС
По схеме антиблокировочной системы, датчики установлены на каждом из четырех колес автомобиля. Сенсоры передних колес удобней снимать снизу ступицы, в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего добраться лишь из-под арки.
Для работ по замене обязательно понадобится инструмент:
- Качественный домкрат;
- Ключ для колесных болтов;
- Комплект рожковых ключей и торцевых головок;
- Молоток;
- Отвертка с плоским жалом;
- Жидкий ключ;
- Мультиметр.
Первым делом необходимо установить автомобиль на ровно площадке и активировать стояночный тормоз.
Далее демонтируют кресла на заднем ряду, пластик порога, резиновый дверной уплотнитель. Так можно добраться до разъема сенсора – для этого отгибают фиксаторы и оттягивают пластиковые панели около крепления амортизаторной стойки. Провода с разъемом нужно отсоединить.
Домкрат устанавливают в необходимой точке и поднимают авто, откручиваются колесные болты и демонтируют колесо. Затем выкручивают крепежные элементы датчика – если болты давно не откручивались, необходимо обильно обработать соединение жидким ключом. Когда болты открутились, деталь аккуратно извлекают. Далее выкручивают болты кронштейнов проводов – их можно найти на стойке и арках крыла.
Чтобы извлечь провод, аккуратно отгибают антивибрационные накладки – под ней закреплен кабель. Отверткой удаляют заглушку и вытаскивают кабель. Новая деталь устанавливается аналогично. Затем закручивают болты креплений кронштейнов, провод просовывают так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладку приклеивают на ее законное место.
Далее устанавливается колесо, подключают разъем сенсора АБС в гнездо, монтируют на место дверной уплотнитель, вставки порога, сидения.
Работа с передними сенсорами гораздо проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры закреплены на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.
Коды Chevrolet Cruze (ошибок, VIN, краски)
Большинство современных автомобилей, в том числе и Chevrolet Cruze, имеют массу всяческих спецификаций, номеров и кодов. Каждая запчасть и каждая деталь имеет свой каталожный номер. На панели приборов бортовой компьютер выводит коды неисправностей Chevrolet Cruze, чтобы владелец или мастер на СТО сразу понял, в чем проблема. Для органов власти и сервисов каждый автомобиль оснащается собственным VIN-кодом, который предоставляет исчерпывающую информацию об автомобиле. Ну и в том случае, если требуется покраска, не нужно подбирать или угадывать необходимый цвет – каждая краска для Chevrolet Cruze имеет собственный код, зная который, вы избавитесь от проблем при покраске или восстановлении лакокрасочного покрытия.
Коды Chevrolet Cruze (ошибок, VIN, краски)
Большинство современных автомобилей, в том числе и Chevrolet Cruze, имеют массу всяческих спецификаций, номеров и кодов. Каждая запчасть и каждая деталь имеет свой каталожный номер. На панели приборов бортовой компьютер выводит коды неисправностей Chevrolet Cruze, чтобы владелец или мастер на СТО сразу понял, в чем проблема. Для органов власти и сервисов каждый автомобиль оснащается собственным VIN-кодом, который предоставляет исчерпывающую информацию об автомобиле. Ну и в том случае, если требуется покраска, не нужно подбирать или угадывать необходимый цвет – каждая краска для Chevrolet Cruze имеет собственный код, зная который, вы избавитесь от проблем при покраске или восстановлении лакокрасочного покрытия.
Ошибки шевроле круз: коды ошибок, самодиагностика
Когда на панели приборов Chevrolet Cruze появляются непонятные цифры или символы – это означает ошибку в связи с неисправностью авто, которую важно уметь расшифровать, сбросить и исправить состояние вашего транспортного средства. С каждой новой версией Шевроле Круз становится все сложнее считывать коды, т
к. их количество возрастает в разы. Но давайте рассмотрим как себя вести в ситуации с появлением ошибки на панели, как самостоятельно очистить код, когда не избежать компьютерной диагностики авто на СТО, какие программы для ПК помогут вам в самодиагностике и полный список кодов для Chevrolet Cruze 2014 года.
Структура кодов ошибок Шевроле Круз
Каждый код ошибки состоит из пяти символов: одной буквы и четырёх цифр. Расшифровка кода показывает конечную неисправность узла или агрегата в автомобиле.
Буква в коде обозначает систему, в которой произошёл сбой:
Вторая цифра означает заводской код производителя или системный код OBD 2.
Третья цифра указывает на тип неисправности:
Последние две цифры обозначают конкретный неисправный узел, механизм или датчик. Например: при компьютерной диагностике выявились ошибки code P0300, P0351 или P0171.
Расшифровка данных кодов показывает конкретную проблему: пропуски зажигания. Блок-контроллер двигателя получает информацию с датчиков положений коленвала и распредвала, вычисляя частоту вращения и пропуски воспламенения топливной смеси в каждом цилиндре при работающем двигателе.
В первом коде (P0300) причиной может быть неисправный катализатор, во втором (P0351) – нарушения в цепи управления зажиганием, третий (P0171) указывает на бедность смеси, что говорит о сбое в топливной системе (падение давления подачи топлива или воздуха, нарушения работы форсунок, некачественное топливо).
При выдаче ошибке P0172 проблемы будут те же с положительным знаком – смесь, слишком обогащённая кислородом.
Как диагностировать ошибку?
Есть два способа проведения диагностики и получения кодов ошибок Шевроле — с помощью штатного бортового компьютера и диагностического сканера (либо ноутбука с программой). Второй вариант является более целесообразным, поскольку выдает точную информацию касательно ошибки и предоставляет рекомендации по ее устранению.
Самодиагностика выполняется следующим образом:
Для тестирования систем с использованием стороннего оборудования (компьютера или сканера) выполняются следующие действия:
Для автомобилей Шевроле Ланос самодиагностика выполняется с использованием разъема OBD и перемычки:
Как сделать самодиагностику на шевроле круз
Когда на панели приборов Chevrolet Cruze появляются непонятные цифры или символы – это означает ошибку в связи с неисправностью авто, которую важно уметь расшифровать, сбросить и исправить состояние вашего транспортного средства. С каждой новой версией Шевроле Круз становится все сложнее считывать коды, т
к. их количество возрастает в разы. Но давайте рассмотрим как себя вести в ситуации с появлением ошибки на панели, как самостоятельно очистить код, когда не избежать компьютерной диагностики авто на СТО, какие программы для ПК помогут вам в самодиагностике и полный список кодов для Chevrolet Cruze 2014 года.
Роль датчика АБС в автомобиле
Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.
Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.
Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.
