Как снять генератор на форд фокус 2 двигатель 2 литра

Ford Focus Sedan 100 хомячков › Бортжурнал › Замена щеток генератора

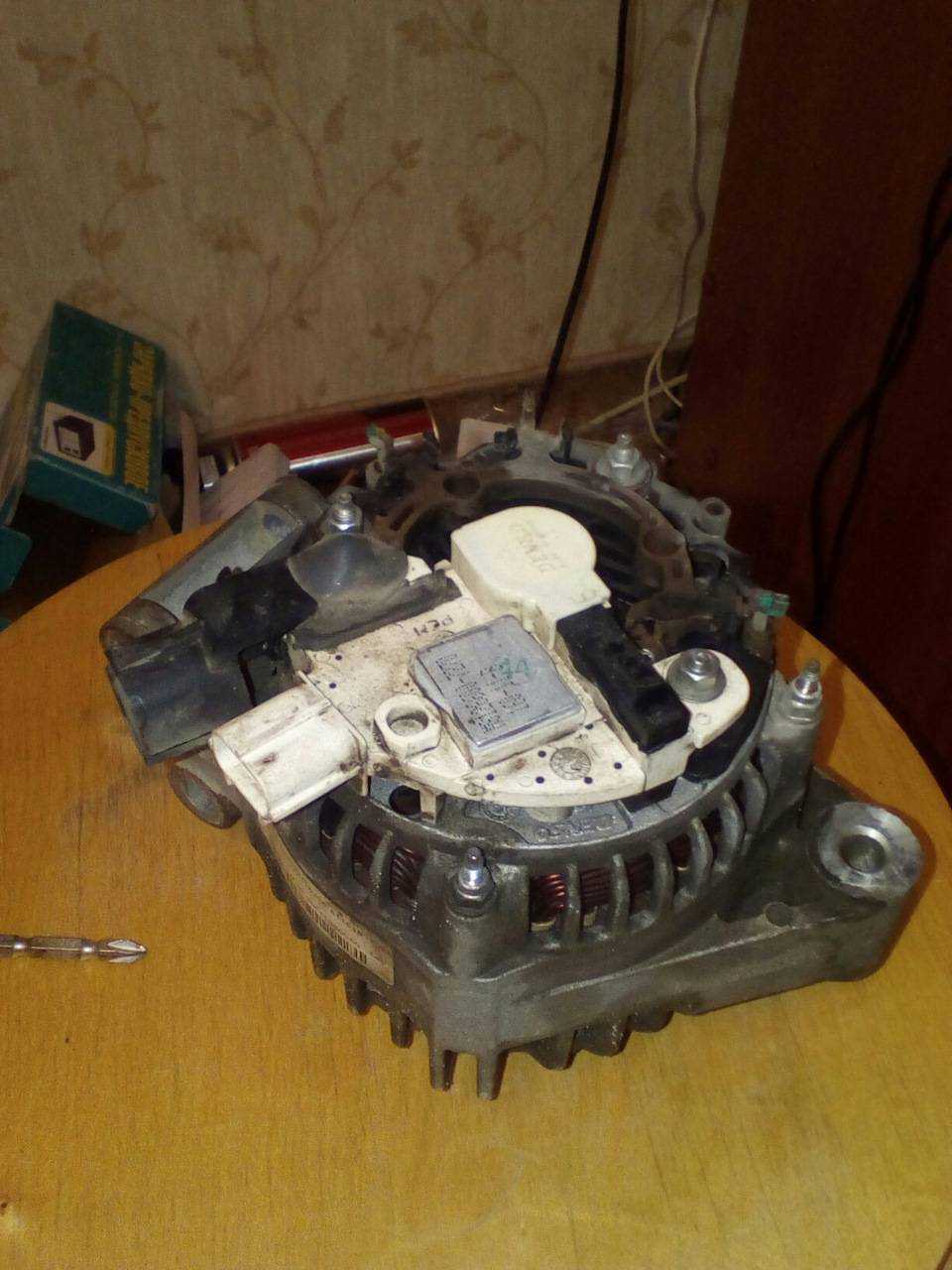

Речь о генераторе Denso 105А.

Загорелся значек аккумулятора, и не гас. Предположил что подошли щетки на генераторе. Предположение оказалось верным, щетки уже на минимуме.

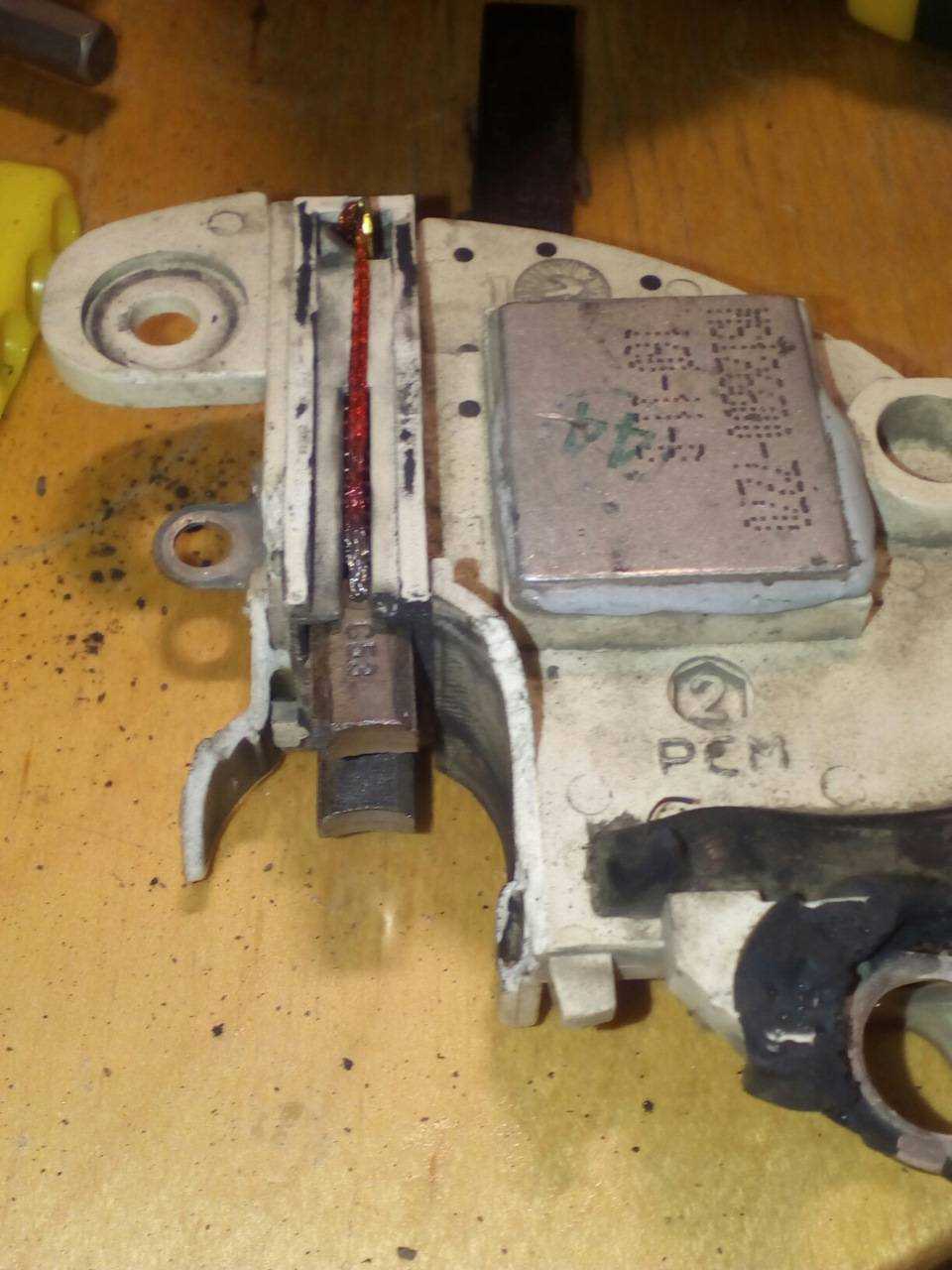

Снял щеточный узел. Снял колпачек закрывающий место соприкосновения щеток с ротором.Отковырнул со стороны щеток пыльники отверткой ( указал стрелками на фото куда пихать отвертку), перерезал провода от старых щеток.

Т.к. времени заказать уже не было( машина нужна каждый день) порылся в закромах и нашел щеточный узел от ваз 2109, выковырял из него щетки и подточил их на напильнике.

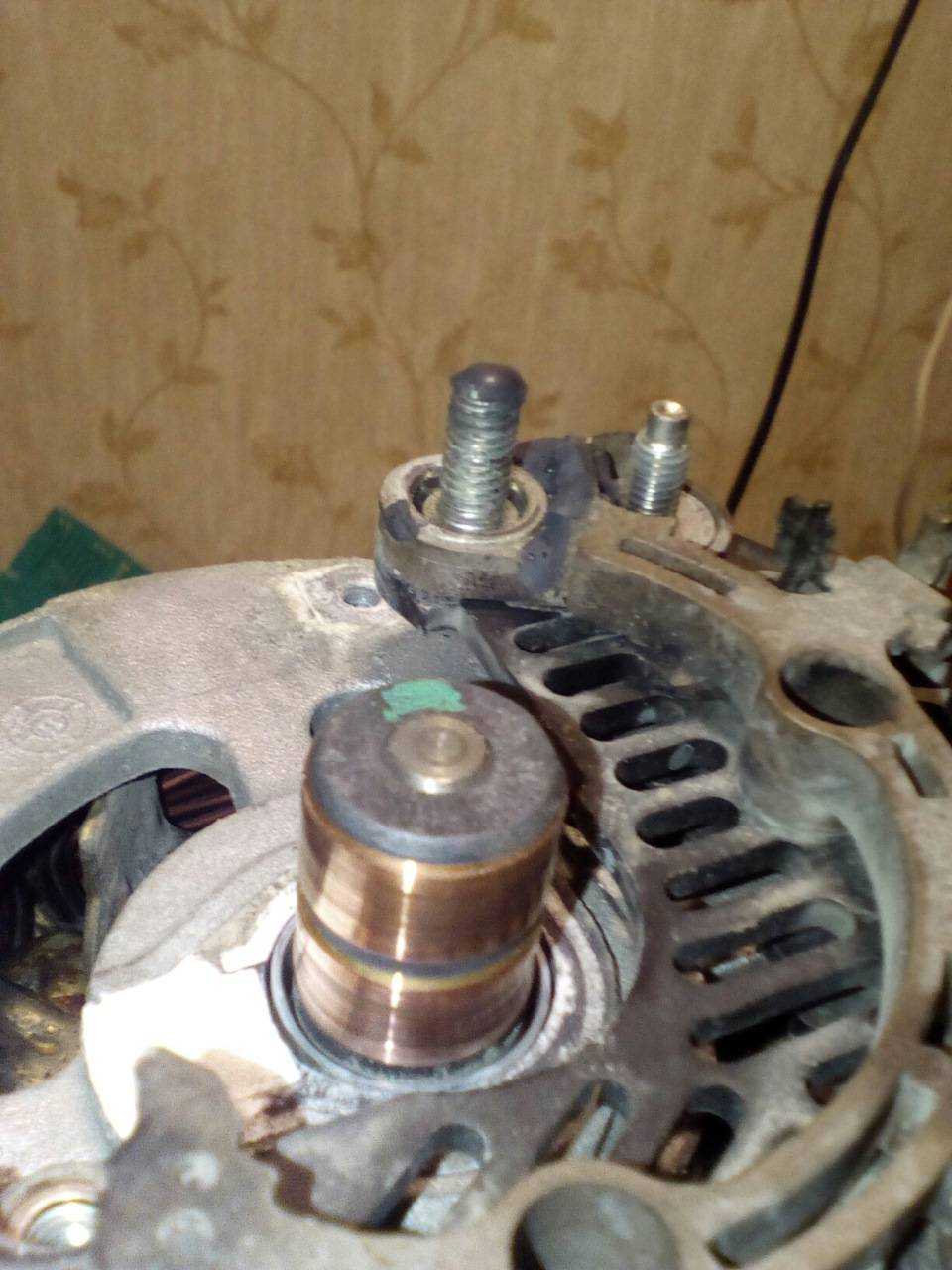

Токовые кольца имели небольшой износ который я убрал нулевкой.Провод с новых щеток не доставал до контактов, вопрос решился пайкой.Далее приклеиваем обратно пыльники щеток ( клеил моментом универсал). Гайку покрытую черным герметиком затягиваем и герметизируем. Можно красным абро

Далее установка на машину.Обьясню как я натягиваю ремень генератора и помпы без инструментов:ВНИМАНИЕ: КЛЕММА + С АКБ ДОЛЖНА БЫТЬ СНЯТА!1) пропихиваем генератор на его законное место2) совмещаем металлический кронштейн бачка гур с нижним отверстием генератора и устанавливаем болт3) стыкуем нижний болт генератора и наживляем. Тянем до конца4) одеваем ремень на ручьи: шкив коленвала, шкив компрессора, помпа, генератор.5) вкручиваем в верхнюю часть генератора шпильку и наживляем гайку, затягиваем наполовину6) вставляяем последний болт и далее тянем до упора.7) прокручиваем за болт коленвала по часовой стрелке убеждаемся что ремень идет как надо8) подключаем разьем в три контакта на PCM9) подключаем кабель зарядки и затягиваем его ключем на 10.10) устанавливаем бачок ОЖ на место11) садимся в машину нажимаем и удержимаем Set на левом подрулевом рычажке.12) включаем зажигание в положение 2, set удерживаем, экран моргнет и высветит слово TEST13) листаем с помощью set пункты меню до тех пор пока не найдем Battery14) смотрим напряжение ( показывает напряжение акб)и заводим машину15) исправный генератор должен обеспечивать напряжение от 13.2 до 14.2 при включенном ближнем свете и включенном подогреве стекол. Значек акб должен погаснуть

Значек акб должен погаснуть.

В моем случае все завершилось заменой щеток.В случае если генератор исправен на 100% имеет смысл залезть в блок предохранителей и посмотреть контакты там. Обычно коррозия делает свое дело. Т.е. блок PCM получает данные о напряжении от генератора, но плохой контакт работает как сопротивление и комп думает что есть проблемы с зарядкой. Для проверки работоспособности генератора берем тестер и смотрим какое напряжение дает генератор. Норма 13.2-14.2 Вольт под нагрузкой ламп ближнего света и печкой или подогревом.Стертые щетки и/или кольца будут проявляться мерцанием подсветки приборов, ближнего света, и изредка будет выстреливать значок АКБ.Вся операция заняла порядка 15 минут снять генератор, 30 минут замена щеток и установка около 20 минут

Статические преобразователи мощности

В отличие от электрических машин, силовые трансформаторы не содержат движущихся частей. Их работа основана на электромагнитной связи между первичной и вторичной обмотками, окружающими один и тот же магнитопровод.

В дополнение к электрическим машинам и силовым трансформаторам существуют силовые преобразователи, работа которых не основана на электромагнитной связи токовых цепей и магнитопровода.

Преобразователи, содержащие полупроводниковые силовые переключатели, известны как статические силовые преобразователи или устройства силовой электроники. Одним из таких примеров является диодный выпрямитель, содержащий четыре силовых диода, соединенных в мост. Питаемый переменным напряжением, диодный выпрямитель выдает пульсирующее постоянное напряжение. Диодный выпрямитель осуществляет преобразование электрической энергии переменного тока в электрическую энергию постоянного тока.

Преобразование электрической энергии постоянного тока в электрическую энергию переменного тока осуществляется инверторами, статическими преобразователями мощности, содержащими полупроводниковые силовые ключи, такие как силовые транзисторы или силовые тиристоры. Статические преобразователи мощности часто используются в сочетании с электрическими машинами.

Выбор детали: оригинал и аналоги

К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.

Оригинал

На всех вторых Фокусах с 2-х литровым двигателем устанавливались генераторы производства Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 20 000 рублей.

Аналог

Часто при замене генератора устанавливают 120 А вместо родных 105.

Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:

Наименование производителя	Номер по каталогу	Стоимость в рублях
DENSO	DAN1016	16 000
DENSO	1042103542	18 000
FORD	1530299	29 000
FORD	1748625	20 000
WAI	23839N	13 000
DENSO	1042103761	15 000
FORD	1530299	27 000

10.6. Ford Focus II. Снятие и разборка генератора — «ВАЖНО ВСЕМ» — автотранспортный портал

Нажав на фиксатор, отсоединяем колодку проводов от разъема генератора.Снимаем защитный колпачок.Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора.Снимаем наконечник провода с вывода генератора.Головкой «на 15» отворачиваем болт нижнего крепления генератора.Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора.Вынимаем болт……и снимаем кронштейн бачка гидроусилителя.Сдвигаем генератор со шпильки……и вынимаем генератор из моторного отсека.Маркировка генератора Устанавливаем генератор в обратной последовательности.РАЗБОРКА ГЕНЕРАТОРАРазбираем генератор для проверки и замены регулятора напряжения с щеткодержателем и выпрямительного блока.Головкой «на 7» отворачиваем четыре гайки крепления кожуха генератора.Ножом очищаем герметик с внутренней стороны кожуха……и снимаем кожух генератора.Очищаем от герметика гайку крепления вывода генератора.Головкой «на 10» отворачиваем гайку……и снимаем вывод генератора.Головкой «на 8» отворачиваем гайку крепления щеткодержателя с регулятором напряжения. Снимаем шайбу, установленную под гайкой.Крестообразной отверткой отворачиваем два винта крепления щеткодержателя с регулятором напряжения.Снимаем щеткодержатель с регулятором напряжения в сборе.Снимаем с щеткодержателя защитную пленку.Снимаем крышку щеток.Отверткой разжимаем три вывода выпрямительного блока.Головкой «на 8» отворачиваем две гайки крепления выпрямительного блока.Снимаем выпрямительный блок. Для проверки короткого замыкания обмотки ротора на «массу»……подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и валу ротора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить ротор или генератор.Для проверки обрыва обмотки ротора……подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и нужно заменить ротор или генератор. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.Для проверки обрыва в обмотках статора……подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки статора.Для проверки короткого замыкания обмотки статора на «массу»……подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки.Для проверки замыкания в положительных диодах выпрямительного блока……«плюс» тестера (в режиме омметра) подсоединяем к выводу генератора, а «минус» — к одному из выводов выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных диодов. Для проверки замыкания в отрицательных диодах «плюс» тестера подсоединяем к одному из выводов выпрямительного блока, а «минус» — к нижней пластине выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных диодов. В обоих случаях необходимо заменить выпрямительный блок.Для проверки регулятора напряжения……подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях регулятор нужно заменить.Сборку генератора выполняем в обратной последовательности. При этом, обжав выводы выпрямительного блока на выводах обмотки статора……пропаиваем места их соединения. Перед установкой щеткодержателя укладываем на заднюю крышку генератора защитную пленку щеток. Утопив щетки, устанавливаем щеткодержатель на место……и устанавливаем крышку щеток.

Выбор детали: оригинал и аналоги

К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.

Оригинал

На всех вторых Фокусах с 2-х литровым двигателем устанавливались генераторы производства Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 20 000 рублей.

Аналог

Часто при замене генератора устанавливают 120 А вместо родных 105.

Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:

Наименование производителя	Номер по каталогу	Стоимость в рублях
DENSO	DAN1016	16 000
DENSO	1042103542	18 000
FORD	1530299	29 000
FORD	1748625	20 000
WAI	23839N	13 000
DENSO	1042103761	15 000
FORD	1530299	27 000

Неисправности электронных блоков управления FORD

На автомобилях марки Ford также возникают неисправности электронного блока управления двигателем. На автомобили Ford устанавливаются ЭБУ таких производителей как Bosch, Delphi, EEC VI, Ford, Siemens, реже можно встретить Continental, Magnetti Marelli и MITSUBISHI.

В процессе восстановления блоков, будет собираться статистика неисправностей и здесь будут размещаться наиболее явные признаки выхода блока управления из строя.

Отчеты по ремонту и восстановлению ЭБУ («мозги») автомобилей Форд:

Частой проблемой блоков управления Continental SID208 автомобилей Ford Transit является попадание воды в корпус ЭБУ.

Эта проблема имеет место быть и на Citroen Jumper и Peugeot Boxer с евронормами Евро-5. После попадания воды последствия могут быть разными. Вода попадает во внутрь через разъемы (неудачное расположение под капотом). Но восстановить можно.

Один из примеров восстановления SID208.

Авто Форд Транзит, 2012 г.в. двигатель 2,2 L, 150 л.с. Авто не заводится. Нет управления форсунками.

Компьютерная диагностика при этом выдает следующие ошибки:

• P0A09:00-A7 — низкое напряжение в электрической цепи неисправности преобразователя DC-DC;
• P062D:00-A7 — характеристи электрической цепи усиления топливных форсунок, ряд цилиндров №1. Тип неисправности — внутренняя электронная неисправность.
• P0A09 — неисправность преобразователя DC-DC вследствие низкого напряжения в электрической цепи.

Управление напряжением пьезопривода:

250 кОм (20°C) 100

140 В при 250 бар)

Условие регистрации данной ошибки:

• контроль напряжения
• сбой питания в системе управления напряжением форсунки, отказ цепи ЦПУ

По результатам осмотра платы. Отсутствует высокое напряжение 120В на форсунки, которое накапливается схемой преобразователя напряжения. Исходное напряжение +12В на преобразователь поступает. Коррозия платы минимальна, проводники целые, переходные отверстия в некоторых местах повреждены.

Данный экземпляр был достаточно сильно поврежден водой. Но коррозии не было, поэтому большие шансы восстановить блок с гарантией. Выполнили замену компонента управления и контроля схемы восоковольтного преобразователя напряжения. Восстановили плату модуля с повышающими трансформаторами. Замена различных компонентов в объвязке. Проверена работа на столе и на автомобиле. Проблем нет, все работает корректно, ошибок нет. На такой ремонт предоставляем гарантию!

Есть в наличии исправные ЭБУ, принимаем неисправные в зачет исправных.

Кузов

Кузов тяжело переносит соленые зимы. С приходом весны «зацветает» пятая дверь и крышка багажника. Вздутия образуются через 1-1,5 года эксплуатации под госномером и возле хромированной накладки. Коррозия одолевает задние колесные арки и задние крылья (в углу около бампера). Перекраска помогает лишь на 2-3 года. Пороги часто облезают под воздействием пескоструй от колес. Сколы на кузове постепенно ржавеют. На этом фоне резко выделяется капот, который не подвержен коррозии, а сколы почти не покрываются ржавчиной. Впрочем, такие характеристики металла стали нормой для большинства автопроизводителей, и на фоне любых других марок авто этот недостаток не являются из ряда вон выходящими.

Процесс снятия генератора

Маркировка генератора Desno.

Демонтаж генератора с Ford Focus II 2.0 может проводиться двумя способами. Первый вариант – самый простой. Он подразумевает снятие изделия снизу, но при этом в обязательном порядке нужна яма или подъёмник. В случае если нет ни одного, ни другого, то в силу вступает более тяжелый способ – демонтаж узла через верх.

Чтобы провести демонтаж генератора с Ford Focus II 2.0 потребуется набор инструментария, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идет гладко), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему двигателя и непосредственно узла электрики силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Способ первый: через низ

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъемник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

1. Снимаем аккумуляторную клемму-минус.
2. Необходимо отодвинуть самонатяжной ролик.

Снимаем клемму АКБ и находим натяжной ролик.

Когда ролик отжатый, можно снять приводной ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки.

Откручиваем ролик натяжителя.

Снимаем ремень привода генератора.

• Теперь, чтобы добраться до креплений, необходимо залезть под низ транспортного средства и демонтировать защиту двигателя. Зачастую болты крепления защиты – ржавые и рекомендуется предварительно применить ВД.
• Находим колодку проводов на генераторе.

  Месторасположение генератора снизу.

  Отсоединяем колодку проводов от генератора. Скорее всего, придется изловчиться, поскольку месторасположения фишек питания неудобное и труднодоступное.

  Находим колодку проводов генератора.

  Демонтаж фишки проводов генератора.

  Теперь идем в моторный отсек со стороны капота. Здесь находим места крепления генератора и при помощи головки на 10, на крайний случай ключа, откручиваем их.

  Откручиваем крепежные болты генератора.

  Расположение верхних креплений генератора.

  Снизу проделываем ту же операцию.

  Откручиваем нижнее крепления генератора.

  Чтобы демонтировать генератор, придется снять вспомогательные узлы. Таким образом, первую откручиваем трубку кондиционера.

  Откручиваем крепление трубки кондиционера.

  Поворачиваем генератор и демонтируем плюсовой провод.

  Отщелкиваем колодку проводов от генератора.

  Теперь, аккуратно крутим генератор, и чтобы ничего не повредить вынимаем его через низ.

  Процесс вынимания генератора через низ.

  Демонтированный генератор с автомобиля.

• Далее можно проводить необходимые манипуляции.

Способ второй: демонтаж через верх

Этот вариант снятия генератора потребует демонтажа дополнительных деталей, которые сможет снять не каждый автомобилист. Поэтому если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

1. Как и в первом способе, выполняем операции с 1 по 3.
2. Проводим демонтаж правой блок фары, чтобы было, как добраться к креплениям.
3. Теперь стоит найти болт крепления детали и открутить его.

Обозначение нижнего болта крепления генератора.

Лучше всего для выполнения операций использовать трещотку с длинным воротком.

Применяя длинный вороток, откручиваем крепление генератора.

Откручиваем верхние крепления генератора и поворачиваем его.
Затем необходимо отсоединить колодку проводов, и плюсовой провода.
Вынимаем генератор.

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

• запускаем двигатель;
• выжидаем пока обороты не стабилизируются;
• включаем фары;
• на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Почему выбирают нас?

Запасные части в наличии

Имеется собственный склад запасных частей, что обеспечивает сокращение сроков ремонта. Мы можем предложить как оригинальные запчасти, так и их высококачественные аналоги.

Опытные механики

Благодаря многолетнему опыту, высокой квалификации персонала нашего техцентра может предложить качественное обслуживание практически любого автомобиля Вашей марки.

Автомобили марки Форд пользуются популярностью благодаря своему американскому характеру. Независимо от категории и ценового сегмента, машины этого производителя характеризуются неприхотливостью, надежностью и мощью.

Приехав в наш специализированный автотехцентр, владелец Форда доверит свою машину в руки опытных механиков, которые справятся с самыми сложными неполадками. А гарантия сроком до 2-х лет станет доказательством безупречности проведенных работ.

Генератор автомобиля представляет собой сложный механизм, который рано или поздно подвергается повреждениям или износу отдельных деталей. Иногда эти повреждения носят глобальный характер. Именно в этих случаях целесообразна замена генератора.

Доверить такую работу стоит мастерам, поскольку она требует профессиональных знаний, внимательности и наличия специальных инструментов. Попытка проведения самостоятельной замены генератора может привести к выходу из строя новой детали.

Записаться на замену генератора в специализированный автосервис можно по телефону или отправить онлайн-заявку.

Выбор детали: оригинал и аналоги

К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.

Оригинал

На всех вторых Фокусах с 2-х литровым двигателем устанавливались генераторы производства Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 20 000 рублей.

Аналог

Часто при замене генератора устанавливают 120 А вместо родных 105.

Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:

Наименование производителя	Номер по каталогу	Стоимость в рублях
DENSO	DAN1016	16 000
DENSO	1042103542	18 000
FORD	1530299	29 000
FORD	1748625	20 000
WAI	23839N	13 000
DENSO	1042103761	15 000
FORD	1530299	27 000

Если беспокоит на Форд Фокус 3 ремень генератора – замена необходима

Ежедневно автомобилисты сталкиваются с необходимостью включения дополнительного освещения, магнитолы, иных осветительных приборов. Всё это происходит благодаря наличию в штатной конструкции машины такого оборудования, как генератор. Устройство предназначено для превращения механической энергии вращения коленвала в электрическую для питания всей цепи автомобиля. Приводится в действие механизм за счёт вращения ремня в системе ГРМ. Неисправность генератора приводит к целому ряду поломок в системе. Например, резкое увеличение напряжения аккумуляторной батареи, вскипание электролита. Зачастую случается короткое замыкание. Обо всех поломках и неисправностях рассмотрим на примере автомобиля марки Форд Фокус третьего поколения.

Диагностические методы

Водителю на заметку: в современных автомобилях применять так званые «дедовские» методы для диагностики генератора не принято. Если скинуть клеммы на аккумуляторе, то можно нанести ещё больший ущерб техническому средству. Перепады напряжения выведут из строя всю электронику во главе с бортовым компьютером. Рекомендовано проводить замеры с помощью специального диагностического стенда. Изначально замеряется напряжение на клеммниках, запускается мотор и снимаются показания повторно.

До момента запуска двигателя показатели не должны превышать 12В, после старта – в пределах 13,7 – 14,8 В. Превышение в сторону «+» свидетельствует о перезаряде, в минус – отсутствие тока из-за поломки генератора, который входит в состав газораспределительного механизма.

Понятие, принцип работы ГРМ, роль ремня генератора

ГРМ – это комплексный механизм, установленный для эффективного управления потоками газов, поступающих в каждый цилиндр. Структура сложная: распределительный вал, приводы клапанов для открытия и закрытия отверстий в камерах сгорания, передаточные звенья, толкатели, штанги, коромысла, ряд других вспомогательных элементов. В этот список также входит ремень ГРМ, которому отводится особая миссия.

Ремень служит для синхронизации распредвала и коленвала в автомобиле. Длительность эксплуатации ремня строго регламентируется каждым производителем. Соединение валов между собой необходимо для того, чтобы мотор запустился и в последующем работал в такт.

Отыскать ремень на моторе достаточно просто – левая нижняя часть в моторном отсеке. В иных марках и моделях место дислокации будет иное. Структура ремня зубчатая, что позволяем ему максимально качественно и плотно захватывать пазы подконтрольных ему агрегатов. Ранее существовала практика установки соединителей с гладкой поверхностью. Но показатель их эффективности был низок, что и послужило основанием для разработки нового типа ремней для связи валов между собой.

Вместе с тем, совершенство технологии привело к увеличению нагрузки на ремень. Теперь, вместо двух валов, приходится приводить в движение вспомогательное оборудование. Это существенно снижает длительность срока эксплуатации.

Форд Фокус 3: замена ремня генератора – предпосылки

Характерные признаки неисправности ремня генератора таковы:

• на ремне видны следы заусениц, как следствие изношенности зубьев;
• во время работы двигателя слышен свист, ощутимо проскальзывание ремня, что указывает на его чрезмерное растяжение;
• цвет выхлопа двигателя стал чёрный, не следует путать с дизельным агрегатом, когда мотор испытывает нагрузку от перевозимого груза;
• вибрации при работе мотора независимо от скорости;
• запуск силового агрегата утруднён;
• в моторе появились сторонние шумы.

Когда нужна замена ремня генератора Форд Фокус 3

Какие ситуации побуждают к замене ремня? В большинстве случаев это результаты проведения диагностики автомобиля. Как правило, владелец транспортного средства редко когда способен принять решение о замене, вследствие своей некомпетентности. Вся полнота ответственности лежит на мотористе. Специалист должен быть достаточно квалифицированным, чтобы правильно диагностировать поломку, место её дислокации, степень критичности, количество необходимых запасных частей.

Начинать осмотр технического средства следует со считывания показаний бортового компьютера Форд Фокус 3. Для этого мастер подключает к диагностическому разъёму контактную плату и на портативном сканере просматривает данные, проводит анализ. После этого проводит осмотр самого ремня и ГРМ в целом. В моторном отсеке отвинчивает пластмассовый короб, покрывающий ремень. Основные поломки ремня – это наличие заусениц, когда материал деформируется и приходит в негодность и обрыв зубьев. Как только один из вышеуказанных признаков присутствует, нужно проводить замену.

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

• запускаем двигатель;
• выжидаем пока обороты не стабилизируются;
• включаем фары;
• на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Это интересно: Замена оптики, лампочек в передних фарах, габаритных ламп на Hyundai Solaris своими руками

Самый простой способ в гаражных условиях

Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет

Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику. Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Тестирование регулятора напряжения

Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:

1. Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
2. Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.

Если напряжение ниже 13 вольт, то деталь придется заменить.

Анализ работоспособности диодного моста

Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.

Проверка тока возбуждения генератора

Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.

Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.

Проверка обмотки

Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.

Выводы

Снятие генератора с Ford Focus II 2.0 – простая и, в тоже время сложная процедура, которая требует знания конструктивных особенностей двигателя и подкапотного пространства. Поэтому не каждый автомобилист сможет справиться с процессом. А посему рекомендуется в случае возникновения сложностей обратиться в автосервис.

Особое внимание стоит уделить подбору деталей, поскольку именно от качества изделия зависит работоспособность и нормальное функционирование бортовой сети. Кроме оригинальной запасной части существует ряд аналогов, которые можно устанавливать на автомобиль

Выводы

Снятие генератора с Ford Focus II 2.0 – простая и, в тоже время сложная процедура, которая требует знания конструктивных особенностей двигателя и подкапотного пространства. Поэтому не каждый автомобилист сможет справиться с процессом. А посему рекомендуется в случае возникновения сложностей обратиться в автосервис.

Особое внимание стоит уделить подбору деталей, поскольку именно от качества изделия зависит работоспособность и нормальное функционирование бортовой сети. Кроме оригинальной запасной части существует ряд аналогов, которые можно устанавливать на автомобиль
