Установка датчика давления масла на ваз 2107

Как определить качество используемой автохимии?

Качество смазки определяется по ее вязкости. Единицей измерения является сантистокс. Для каждого автомобиля производитель рекомендует свой оптимальный показатель вязкости масла. Для ВАЗ 2106 зимой рекомендуется использовать оксоль 0W или 5W, а летом – 20W и 30W. При возникновении подозрений и отсутствии возможности проведения проверки следует заменить смазочный материал.

Данная процедура проводится так:

• Через 10 минут после того как двигатель был заглушен, нужно открутить пробку и полностью слить смазку.
• Накрутить пробку обратно и залить подходящий продукт.
• Запустить двигатель и дать ему поработать на минимальных оборотах 2 минуты.
• Остановить мотор и подождать 5 минут.
• Проверить уровень смазки и при необходимости долить.

Если же засорился маслоприемник, то нетрудно догадаться, почему падает давление смазочного материала. Просто к насосу не будет поступать достаточное его количество. При поломке клапана ситуация другая. Здесь, напротив, будет наблюдаться повышенный перепуск оксоли. Причину надо искать методом последовательного исключения. Сначала проверяется, нормальное ли состояние у сетчатого фильтра. В случае засорения его промывают в бензине и устанавливают на место. Неисправность клапана у автомобиля ВАЗ 2106 чаще всего возникает вследствие выхода из строя пружинки, которую приходится менять на новую.

Проверка давления

Самым простым и удобным способом такой диагностики является использование встроенного датчика. Эти приборы для проверки давления в двигателе бывают следующих видов:

Наиболее распространены аварийные устройства. Большинство производителей предпочитают устанавливать на приборную панель именно такой компактный вариант сигнализатора в виде всем известной «горящей масленки». Он функционирует в режиме «есть/нет» и показывает водителю, что давление масла в двигателе полностью пропало. Это устройство отслеживает критическое падение уровня смазки и позволяет избежать только самых серьезных последствий. Таких, как поломка в течении следующих нескольких часов или дней из-за недостатка смазочной жидкости.

Действие такого индикатора основано на мембранном механизме. После включения зажигания, но при неработающем двигателе и масляном насосе контакты прибора замкнуты, и «масленка» светится. После запуска мотора давление возрастает, из-за чего диафрагма выгибается и давит на толкатель. Который размыкает цепь и отключает индикацию. Если же давление снова падает, мембрана возвращается в свое исходное состояние, и контакты замыкаются, что приводит к появлению светового сигнала.

Дополнительные датчики контроля масла – более сложные устройства, показывающие на специальном циферблате точное значение характеристики. Они позволяют контролировать работу системы смазки, что дает возможность увеличить ресурс работы мотора.

Такие индикаторы бывают:

• Механическими. В основе такого прибора обычный механический манометр. Их еще можно встретить на старых машинах.
• Электрическими. В этом случае механическое усилие переводится в электросигнал, который анализируется бортовым компьютером автомобиля. Современные производители чаще используют этот вид сигнализаторов.

Работа дополнительных устройств контроля также основывается на мембранах. В этом случае диафрагма, деформирующаяся под действием давления масла, толкает ползунок. Он сдвигается по резистору с нихромовой обмоткой, благодаря чему меняется сопротивление цепи. В зависимости от этого изменения, стрелочный указатель на приборе демонстрирует в соответствующие значения параметра.

Некоторые производители ставят на приборной панели оба индикатора, что позволяет контролировать необходимые характеристики даже в случае поломки одного из них.

Расположение и внешний вид прибора

Датчик, устанавливаемый на классические модели ВАЗ 2106, состоит из следующих деталей:

• элемент в виде круглого металлического бочонка с одной клеммой для присоединения провода (заводское название — ММ393А);

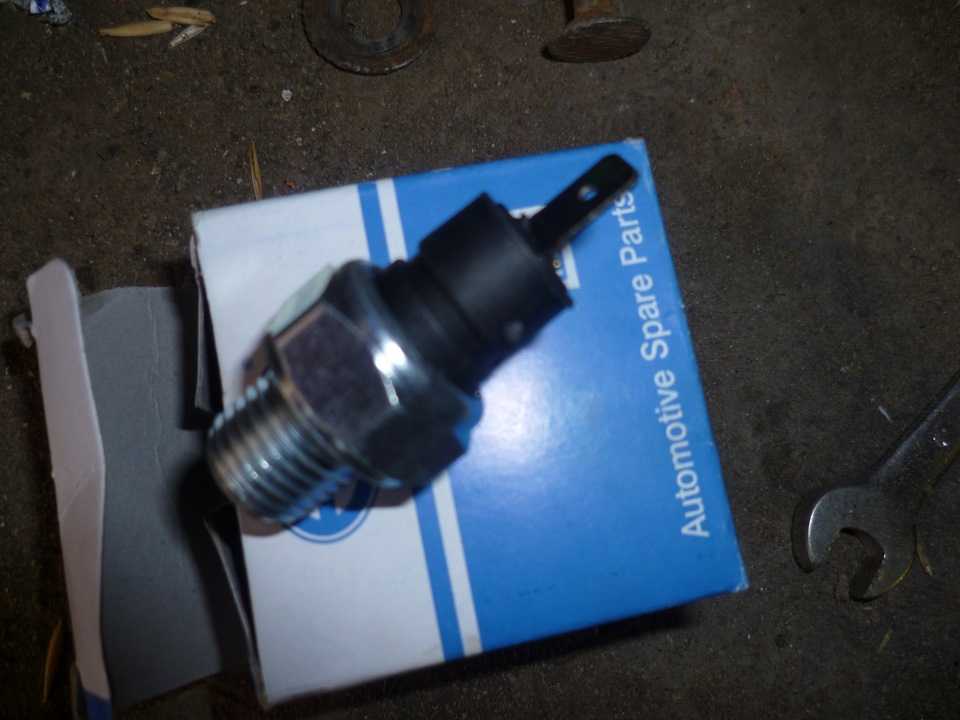

• вторая деталь — мембранный выключатель в виде гайки с контактом на торце (обозначение — ММ120);
• стальной тройник, куда прикручиваются вышеуказанные детали;
• уплотнительные бронзовые шайбы.

Датчик включает в себя 2 измерителя, прикрученных к одному тройнику Большой «бочонок» ММ393А предназначен для измерения величины давления, «гайка» с клеммой ММ120 фиксирует его отсутствие, а тройник — это соединительный элемент, вкручиваемый в двигатель. Месторасположение датчика — на левой стенке блока цилиндров (если смотреть по направлению движения машины) под свечой зажигания №4. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К обоим контактам подключены провода, ведущие внутрь салона, к торпедо.

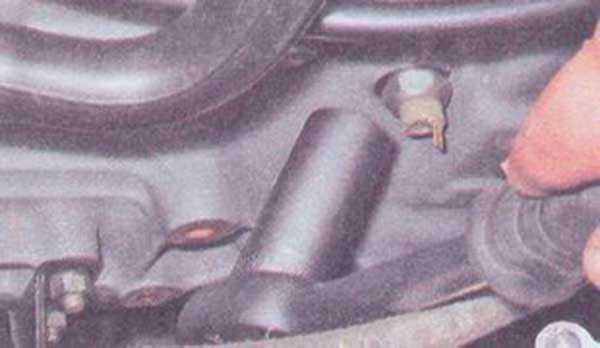

Измерители стоят на левой стенке блока цилиндров, рядом находится сливная пробка охлаждающей жидкости

ПРАВИЛА ПОСТРОЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

2.1. Настоящий стандарт устанавливает два метода построения условных обозначений: а) упрощенный; б) развернутый.

2.2. При упрощенном методе построения приборы и средства автоматизации, осуществляющие сложные функции, например контроль, регулирование, сигнализацию и выполненные в виде отдельных блоков, изображают одним условным обозначением. При этом первичные измерительные преобразователи и всю вспомогательную аппаратуру не изображают.

2.3. При развернутом методе построения каждый прибор или блок, входящий в единый измерительный, регулирующий или управляющий комплект средств автоматизации, указывают отдельным условным обозначением.

2.4. Условные обозначения приборов и средств автоматизации, применяемые в схемах, включают графические, буквенные и цифровые обозначения.

В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признака прибора, определяющего его назначение.

В нижней части графического обозначения наносят цифровое (позиционное) обозначение прибора или комплекта средств автоматизации.

2.5. Порядок расположения букв в буквенном обозначении принимают следующим: — основное обозначение измеряемой величины; — дополнительное обозначение измеряемой величины (при необходимости); — обозначение функционального признака прибора.

2.6. При построении обозначений комплектов средств автоматизации первая буква в обозначении каждого входящего в комплект прибора или устройства (кроме устройств ручного управления) является наименованием измеряемой комплектом величины.

2.7. Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы Н.

2.8. Порядок расположения буквенных обозначений функциональных признаков прибора принимают с соблюдением последовательности обозначений: I, R, С, S, А.

2.9. При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме.

2.10. Букву А применяют для обозначения функции «сигнализация» независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используют лампы, встроенные в сам прибор.

2.11. Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки.

При применении контактного устройства прибора для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: S и А.

2.12. Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировку, сигнализацию, допускается конкретизировать добавлением букв Н и L. Эти буквы наносят справа от графического обозначения.

2.13. При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование или символ этой величины.

2.14. Для обозначения величин, не предусмотренных данным стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на схеме.

2.15. Подвод линий связи к прибору изображают в любой точке графического обозначения (сверху, снизу, сбоку). При необходимости указания направления передачи сигнала на линиях связи наносят стрелки.

2.16. Принцип построения условного обозначения прибора приведен на черт. 3.

Механизм нагнетания в двигателе

Вне зависимости от системы питания для всех агрегатах давление создает специально сконструированный насос. Основными деталями этого насоса являются шестерни, которые вращаются в процессе работы двигателя, и тем самым создавая давление, и обеспечивая его подачу ко всем деталям агрегата.

В случае возникновения такой ситуации на приборной доске загорается красная лампочка определенной конфигурации.

О проблемах с давлением масла может говорить усиление шума работающего двигателя. Если не провести остановку автомобиля с последующими работами по устранению возникшей проблемы можно спровоцировать следующие проблемы:

• клин распределительного вала;
• повреждение головки блоков;
• образование задиров на поверхности цилиндров;
• проворачивание вкладышей.

Замена масляного насоса

Для замены масляного насоса ВАЗ 2106/07 автомобиль следует установить на подъёмник, смотровую яму или эстакаду. В крайнем случае можно использовать домкрат.

Необходимые инструменты и приспособления

Для замены масляного насоса потребуется:

• набор торцовых ключей;
• нож;
• домкрат;
• прочный деревянный брусок;
• деревянная проставка;
• ёмкость для слива масла;
• новая уплотнительная прокладка маслонасоса;
• новая прокладка поддона;
• новый масляный насос.

Порядок демонтажа масляного насоса

Замена масляного насоса осуществляется следующим образом:

1. Очистите нижнюю часть двигателя от грязи. Открутив крепление защиты, снимите её.

При замене масляного насоса необходимо снять защиту картера

Пробка для слива масла выкручивается шестигранным ключом

Чтобы отсоединить двигатель от кузова, необходимо открутить гайки крепления нижних опор

Двигатель поднимается с помощью домкрата и деревянной проставки

Для демонтажа поддона потребуется открутить болты крепления

Масляный насос снимается вместе с прокладкой

Порядок установки масляного насоса

Монтаж нового или отремонтированного насоса производится следующим образом:

1. Установите новый насос с новой прокладкой.
2. Затяните крепления насоса.
3. Установите на место крышку поддона вместе с новым уплотнительным элементом. Равномерно затяните все болты крепления.
4. Опустите двигатель и установите опоры на свои места. Затяните гайки крепления.
5. Установите и закрепите защиту картера.
6. Залейте новое моторное масло.

Проверка датчиков приборов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Датчики приборов — это сокращённое их название, а полностью название звучит так: «Датчики контрольных приборов». Со временем любой датчик приходит в негодность и после чего его нужно заменить на новый, потому что без показаний которые дают датчики езда становиться менее комфортной.

Согласитесь не удобно же вить ехать и не знать сколько бензина осталось в баке, из-за того что датчик уровня топлива пришел в негодность. Поэтому чтобы такого не случалось, мы с вами сегодня разберём вопрос касающийся проверки датчиков приборов на работоспособность.

Примечание! Для проверки датчиков, вам понадобятся: Мульти-метр с функцией «Омметр» и возможно небольшой набор основных гаечных ключей!

Какого типа устанавливались с завода датчики? На большинство карбюраторных автомобилях ставились датчики по типу:

• БМ-150 — Это датчик который следит за уровнем топлива в автомобиле
• ТМ-106 — Такой датчик следит за температурой охлаждающей жидкости
• ММ393А — А этот датчик нужен для того, чтобы следить за давлением масла в системе
• ММ-120 — Благодаря этому датчику, загорается контрольной лампа давления масла.
• РС-492 — А это уже реле-прерыватель благодаря которому лампа ручника не горит а мигает.

Когда нужно проверят датчики на работоспособность?

Примечание! Фотографии приборов для наглядности , показаны на примере от автомобиля ВАЗ 2106!

Каждый датчик нужно проверять по мере выходу его из строя, так например:

1. При выходе из строя датчика уровня топлива, указатель который показывает уровень топлива будет либо сильно врать, либо его стрелка вообще нечего показывать не будет.

2. При выходе из строя датчика температуры охлаждающей жидкости, произойдёт идентичная ситуация а именно указатель температуры двигателя будет либо врать, либо его стрелка вообще не будет работать.

3. При выходе из строя датчик указателя давления масла, произойдёт точно такая же ситуация как и датчиками которые приведены выше.

4. При выходе из строя датчик контрольной лампы давления масла, лампа будет либо постоянно гореть, либо она не будет выключаться вообще что приведёт вас в замешательство.

5. При выходе из строя реле-прерыватель контрольной лампы ручника, лампа которая сообщает то что машина стоит на ручнике будет постоянно гореть, а не мигать как это требуется.

Примечание! Не во всех случаях при неправильной работе приборов виноваты лишь только датчики, иногда это могут быть и сами приборы которые неисправны, поэтому возьмите это себе во внимание!

Неисправности насоса

Возможно завис редукционный клапан на насосе. Тогда насос качает отлично, но масло льется обратно в поддон, так как клапан этот должен быть закрыт, и открывается не на долго, для сброса избыточного давления.

Эта неисправность вызывается поломкой пружины, она либо растягивается, если выполнена из недостаточно твердого материала или лопается если перекаленная.

Вторая причина, почему клапан не закрывается — засорением просвета, клапан просто не может вернуться на место. Засорения происходят при сильно загрязненном масле, некачественном фильтре, пропускающем грязь либо отработавшем свой срок.

Забитая сетка на масляном насосе, из той же области, что и забитый фильтр. Та же причина, замусоренность, то же следствие – понижение в системе смазки давления и повышенный износ самого насоса и прочих деталей мотора.

Если перестает работать масляный насос, давления тоже не будет. Устройства насосов разные и причины тоже могут быть различные. Перечислять все не имеет смысла. При плохо работающем насосе, лампочка может мигать периодически.

Причины светящегося индикатора. Способы устранения

Существует несколько причин светящегося индикатора. Рассмотрим каждую в отдельности и способы их устранения.

Недостаточный уровень

Вполне возможен недостаточный уровень моторного масла. О том, как проверить, знает каждый автовладелец автомобилей ВАЗ. Необходима доливка до допустимого уровня и повторная проверка с запуском ДВС.

Проверка уровня выполняется на холодном двигателе либо спустя 10 минут после его работы.

Внутренняя неисправность

Чтобы проверить датчик, необходимо выполнить следующие действия:

1. Включить зажигание.
2. Убедиться в том, что индикатор загорелся.
3. Отключить провод от датчика. При этом индикатор должен потухнуть.
4. «Замкнуть» его с корпусом двигателя. Если индикатор на приборной панели загорелся, значит провод исправен и причина неисправности в датчике. Он ремонту не подлежит и следует его заменить.

Неисправность проводки

В течение эксплуатации автомобиля электропроводка часто подвержена воздействию высокой температуры, трению с металлическими частями, высыханию и нарушению целостности.

Проверка выполняется согласно электросхемы автомобиля ВАЗ 2107 с помощью мультиметра на предмет проводимости и сопротивления провода.

Износ деталей двигателя

Во время работы ДВС через его поршневую систему и газораспределительный механизм по специальным каналам циркулирует масло. В случае износа трущихся деталей нарушается герметичность и совмещение этих каналов. В связи с этим давление падает.

Решением данной проблемы является капитальный ремонт двигателя.

Неисправность насоса

В данном случае выполняется проверка давления масла в магистрали с помощью манометра.

В техническое отверстие в блоке цилиндров ДВС для датчика необходимо вкрутить манометр и запустить ДВС. На холостых оборотах значение должно быть около 1.5 кг/см2. При повышении оборотов двигателя давление должно расти, достигая отметки в 5–6 кг/см2.

Пробой прокладки

При пробитой прокладке под головкой блока, происходит утечка смазки и попадание в неё охлаждающей жидкости. Уровень смазки в этом случае будет выше нормы на щупе, на самом деле под ним будет охлаждающая жидкость.

Определяется повышенным уровнем на щупе, измененным цветом смазки, запахом из под крышки радиатора либо расширительного бачка. Появлением масляной пленки в бачке или радиаторе.

Тут сразу требуется заменить прокладку под ГБЦ, жидкости охлаждения и масла, и кататься на такой машине дальше нельзя, попадание воды в масло для мотора как яд для человека, его это губит.

У меня все, не забывайте следить за своим автомобилем, и до новых встреч. Подписывайтесь на обновления сайта  и не забывайте о друзьях, делитесь ссылками, им тоже будут полезны мои советы.

Порядок диагностики машины

Известен кустарный способ, который поможет узнать, есть ли проблемы с давлением:

• Завести мотор и хорошо прогреть машину (проехать 5-6 км).
• Выжать одновременно тормоз и сцепление.
• Включить передачу и постепенно отпускать сцепление (тормоз удерживать).
• Если тахометр показывает ниже 500 оборотов и лампа не загорелось — давление в норме.

Если проблема есть, можно поискать поломку самостоятельно. Тогда в сервисе вы потратите меньше времени на диагностику, указав механику на наиболее вероятную причину неисправности. Проверка проводится по следующему алгоритму:

• Открыть капот машины и проверить наличие подтеков масла. Если они есть, в системе произошла протечка.
• Осмотреть масляной фильтр. Если есть подтеки, попробовать довернуть деталь по часовой стрелке. Возможно, проблема исчезнет.
• Осмотреть картер (находится на днище) на наличие подтеков. В случае их выявления нужно срочно обратиться в сервисный центр, предварительно оказав «первую помощь» — заткнуть брешь с помощью сухой сварки, ткани или специальной резиновой прокладки.

К проверке стоит приступать после прогрева машины и десятиминутной остановки.

Подведем итоги

С учетом вышесказанного становится понятно, что давление в системе смазки может падать по многим причинам:

• качество масла или потеря его свойств;
• течи сальников, прокладок, уплотнителей;
• масло «давит» из двигателя (растет давление по причине нарушений работы системы вентиляции картера);
• неисправности маслонасоса, другие поломки;
• силовой агрегат может быть сильно изношен и т.д.

Отметим, что в некоторых случаях водители прибегают к использованию присадки для увеличения давления масла в двигателе. Например, XADO ревитализант. По заявлениям производителей такая антидымная присадка с ревитализантом уменьшает расход масла, позволяет смазке сохранять необходимую вязкость при нагреве до высоких температур, восстанавливает поврежденные шейки и вкладыши коленвала и т.д.

Как показывает практика, эффективным решением проблемы низкого давления присадки считать нельзя, но в качестве временной меры для старых изношенных моторов указанный способ может подойти

Еще хотелось бы обратить внимание на то, что моргание лампочки давления масла не всегда указывает на неполадки с ДВС и его системами.. Редко, но бывает так, что возникают проблемы по электрике. По этой причине не следует исключать вероятность повреждения электрических элементов, контактов, датчика давления или самой проводки

По этой причине не следует исключать вероятность повреждения электрических элементов, контактов, датчика давления или самой проводки

Редко, но бывает так, что возникают проблемы по электрике. По этой причине не следует исключать вероятность повреждения электрических элементов, контактов, датчика давления или самой проводки.

Напоследок добавим, что избежать многих проблем с масляной системой и двигателем помогает использование только рекомендуемого масла. Также необходимо подбирать смазку с учетом индивидуальных особенностей эксплуатации. Не меньшего внимания заслуживает и правильный подбор индекса вязкости по сезону (летнее или зимнее масло)

Моторное масло и фильтры нужно менять правильно и делать это строго по регламенту, так как увеличение межсервисного интервала приводит к сильному загрязнению системы смазки. Продукты распада и другие отложения в этом случае активно оседают на поверхностях деталей и стенках каналов, забивают фильтры, сетку маслоприемника. Маслонасос в таких условиях может не обеспечить нужного давления, возникает масляное голодание и значительно увеличивается износ мотора.
