Проверка датчика охлаждающей жидкости фольксваген пассат в3 &

Volkswagen Passat B3 | Установка момента зажигания | Фольцваген Пассат

Обслуживание и эксплуатация

Руководства ￫ Volkswagen ￫ Passat B3 (Volkswagen Passat)

Расположение датчика крутящего момента:

1 датчик крутящего момента 2 вакуумный регулятор 3 крышка люка в картере сцепления 4 корпус привода вспомогательных агрегатов

Перед началом работы

Снимите воздушный фильтр.

Время зажигания проверяется и устанавливается на холостом ходу (при частоте вращения коленчатого вала 820900 мин1). Угол должен быть в пределах 1± 1 в ВМТ.

При неправильной установке угла опережения зажигания двигатель перегревается, не развивает полную мощность, происходит детонация.

Проверьте угол опережения зажигания на наличие риска на маховике и шкале держателя заднего сальника коленчатого вала (резиновая пробка удалена). Когда риски на маховике совпадают со средним делением (вырезом) на шкале, поршень первого цилиндра устанавливается в ВМТ. Одна калибровка на шкале соответствует 2 оборотам коленчатого вала.

Время зажигания также можно проверить и установить с помощью меток на шкиве привода генератора и кожухе ремня привода переднего распределительного вала. Длинная отметка соответствует установке первого цилиндра в ВМТ, короткая. продвижению воспламенения на 5 оборотов коленчатого вала. Эти отметки устанавливают момент зажигания на подставке.

1. Отсоедините шланг от вакуумного регулятора.

2. Чтобы проверить угол опережения зажигания, подсоедините зажим “” стробоскоп к терминалу “” аккумулятор и.

3. зажим “вес” стробоскоп к терминалу “” аккумулятор.

4. Снимите кончик высоковольтного провода со свечи зажигания первого цилиндра и подсоедините его к датчику стробоскопа согласно инструкции, прилагаемой к стробоскопу.

5. Снимите резиновую пробку с люка картера сцепления.

6. Запустите двигатель и направьте мигающий стробоскоп на люк сцепления.

7. Если время зажигания установлено правильно, отметка 1 на маховике должна находиться между средним отсеком 2 и предыдущей частью 3 шкалы. В противном случае нужно отрегулировать время розжига.

8. Чтобы установить время зажигания, ослабьте три гайки, которыми крепится датчик искрового промежутка.

9. Чтобы увеличить время розжига, поверните корпус датчика по часовой стрелке (отметка “” на фланце корпуса датчика до выступа на корпусе привода вспомогательных агрегатов. В этом случае одно деление на фланце соответствует 8 оборотам коленвала).

10. Чтобы уменьшить время зажигания, поверните корпус датчика против часовой стрелки (о на фланце корпуса датчика. До выступа на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите время зажигания. Подсоедините шланг к регулятору вакуума.

Ремонт трамблера Volkswagen Passat B3

При снятии крышки с проводами, ползунком и пластиковым уплотнением видна верхняя часть вала распределителя зажигания. Он носит чашку с прорезями по бокам стального экрана.

Какой генератор установлен на Фольксваген Пассат

Генераторная установка в автомобиле Volkswagen Passat предназначена для выработки электроэнергии для механизмов. Генератор приводится в действие двигателем через клиновой ремень.

Средний ресурс основного агрегата превышает 120 — 150 тыс. Км. При условии своевременного проведения ТО ресурс достигает 200000 км. В зависимости от модификации VW Passat (B3, B5) в нем устанавливаются источники питания на 65 и 90 Ампер.

Процесс самопрофилактики и ремонта желудочно-кишечного тракта довольно сложен и без опыта можно повредить оборудование. Поэтому на начальном этапе мы обращаемся к методическим рекомендациям, квалифицированным специалистам за помощью.

Генераторная установка, в отличие от двигателя, вращается в 2,5 раза быстрее. В результате износ трущихся поверхностей также происходит быстрее.

На холостом ходу основной блок работает на 70-75% от общей мощности. Примерно при 2000 об / мин. ГУ работает на 100% мощности.

Генератор изначально вырабатывает переменный ток. Чувствительные к напряжению диоды требуются для согласования с константой. Для этого в корпус ГУ устанавливается специальный диодный мост.

Технические особенности генератора «Пассат Б3»

Несмотря на свою надежность и ремонтопригодность, генератор VW Passat B3 продолжает давать сбой и требует тщательного ремонта или замены. С завода на эту модель был установлен генератор Bosch 90a, ремонт которого затруднен, например, необычным креплением, что затрудняет его снятие и разборку. 8- и 16-клапанные двигатели имеют разные схемы установки генератора. Затем следует конструктивная особенность шкива Passat: его свес. Этот момент следует внимательно учитывать при принятии решения о замене генератора на Пассат Б3 от российских автомобилей. Если смещение шкива установлено неправильно, ремень генератора изнашивается быстрее.

Куда идут провода с генератора Passat B3

Несмотря на свои характеристики, генератор «Фольксваген Пассат В3» легко разбирается и проверяется. Благодаря традиционному дизайну сразу видно, куда идут провода от генератора Passat B3.

Реле под капотом Passat B3.

На базовой версии Bosch 90a от блока отходят два провода: толстый красный — сквозной силовой кабель, идущий к плюсу стартера, а оттуда к плюсовому выводу аккумулятора, и синий меньшего размера, идущий на приборную панель.

Характерные причины выхода из строя

• недостаточное натяжение ремня приводных механизмов;
• загрязнение контактов на кольцах;
• механическое повреждение выпрямительного блока;
• чрезмерный износ щеток;
• заклинивание (подвешивание) щеток;
• короткое замыкание в обмотке;
• обрыв цепи питания;
• неисправен регулятор напряжения;
• износ роликовых подшипников;
• ослаблена фиксация шкива;
• лопасти вентилятора повреждены.

Типичные неисправности генератора VW Passat B3

Частые причины ремонта или полной замены генератора на Пассат Б3 — износ его деталей. Автомобиль, которому исполнилось 30 лет и который имеет тяжелый опыт существования в уже не благоприятных российских условиях, склонен к частым поломкам и потере исходных ходовых качеств. Генератор Passat B3 больше всего огорчает владельцев.

Грязь между ребром и корпусом привода. Типичными неисправностями являются частые загрязнения между монтажной проушиной и корпусом привода, что приводит к снижению «веса» и неправильной работе двигателя. Также частой причиной неправильной работы генератора может быть медленная адаптация щеток к контактным кольцам из-за их интенсивного износа. В остальном проблемы возникают только из-за несправедливого отношения владельцев к машине.

Приметы, указывающие на проблемы с датчиком

Приведенная информация касается любого мотора и типа датчика. На всех марках машин поведение силовой части и приборной панели при его неисправности будет аналогичным.

Нужно помнить, что проблема при всех похожих приметах может крыться не в самом измерителе температуры, а в проводке между ним и индикатором или ЭБУ. Внимания требуют и контактные группы. Все перечисленное нужно проверить в первую очередь.

Контакты датчика:

Неисправности датчика с ЭБУ:

• «троение» двигателя во время работы и его периодическое самопроизвольное отключение;
• на холостом ходу происходят скачки оборотов без участия человека, от минимальных до 1500;
• старт мотора затруднен;
• тратится больше бензина;
• периодически темнеет выхлоп;
• при слабом нагреве и в холодную погоду может самопроизвольно включиться вентилятор охлаждения.

Признаки неисправности датчика, передающего информацию на панель.

Здесь вначале требуется проверить сам индикатор. Если отсоединить его провода от датчика и совместить с массой автомобиля — он должен изменить показания. В противном случае искать проблему следует в проводниках и датчике.

Признаки неисправности ДЖОТ для приборной панели:

• не меняет показания при нагреве двигателя;
• стрелка прибора все время дергается (тут дополнительно подозрение падает на стабилизатор напряжения — он мог выйти из строя);
• показывает все время верхнюю планку температуры при включенном зажигании и остановленном моторе (пробой терморезистора).

Снятие датчика охлаждающей жидкости.

Для начала проводят диагностику:

• отключают аккумулятор;
• снимают устройство;
• к выводам контролера подсоединяют тестер, а само устройство опускают в горячую воду. Замер лучше выполнить несколько раз при разной температуре воды;
• при помощи термометра сравниваются показатели тестирующего прибора и определяется пригодность датчика.

Существует два способа замены устройства:

• вытащить датчик из гнезда и вставить новое устройство. Все надо делать очень быстро, чтобы антифриз не залил соседние узлы автомобиля;
• выполнить поэтапно все операции согласно правилам.

Этапы замены измерителя следующие:

Сливают антифриз.

• Отключают электропровода.
• Демонтируют датчик.

• Очистка места установки устройства.
• Монтаж нового контролера.

• Подсоединение проводов.
• Заливка антифриза в систему охлаждения.

Совет. После установки нового датчика необходимо выполнить тестирование: включить зажигание и произвести проверку всех систем автомобиля, а также, не подтекает ли антифриз.

• Чтобы поменять вышедший из строя датчик внешней температуры воздуха, необходимо:
• снять решетку на переднем бампере в нижней части под буксировочным креплением;
• демонтируют старое устройство и подключают новое.

Не заводится пассат б3 или как я заменил ДТОЖ на ЭБУ. — бортжурнал Volkswagen Passat RedWolf 1988 года на DRIVE2

Всем привет.Значит ехал я ехал и приехал к месту назначения. Смеркалось…Ничего не предвещало беды, работал ровно, заводился с пол оборота…

Заглушил машину и минут через 20 мне нужно было ехать обратно, а он не заводится(. Стартер крутит, насос гудит, искра есть вообщем мистика. Потом еще и толкать пробовали, правда не знаю зачем, ну да ладно… Аккум посадил в итоге. Домой пришлось ехать на автобусе, а поздним вечером мы вместе с приятелем klenin-vrn вернулись за пассатиком на его авто. И все сначала, прикурили, насос качает, искра есть, свечи заменили(на всякий случай), сняли крышку моника, подающий шланг бензина открутили, бенз течет, плеснули немного прямо на дроссельную заслонку — НЕ ЗАВОДИТСЯ ПАССАТ Б3. Пришлось тянуть его домой на веревке(.

1) Сделал три метки положения бегунка относительно корпуса трамблера маркером;

Полный размер

Метки не видно, но зато хорошо видно висящие провода датчика холла, на которые я грешил.

2) Открутил болт крепления трамблера;3) Сделал метку положения трамблера относительно двигателя и вытащил его.

Полный размер

Шилом накарябал метку

После того как снял трамблер побежал проверять датчик холла, подал питание, сигнальный провод подтянул резистором на 390 Ом к +12В, крутил трамблер и мультиметром смотрел что на сигнальном проводе. Импульсы приходили четко. Но разъем датчика холла я всеже решил приколхозить. Паяльником в разъем вплавил мелкую сетку, вставил его на место и винтами поджал сетку, держит на ура.

Колхоз разъема датчика холла сеткой

Трамблер установил на место по меткам, заводить и снова НЕ ЗАВОДИТСЯ ПАССАТ Б3 (((Так как разъем датчика холла мог коротить об корпус трамблера в таком висячем состоянии то я предположил, что мог подгореть коммутатор, который у меня находится рядом с ЭБУ. Нашел у приятеля коммутатор, подключил и снова ноль эмоций, НЕ ЗАВОДИТСЯ ПАССАТ Б3 (((

Похоже что ЭБУ парит мозг. Скинул шлейф с ЭБУ и попробовал завести и о чудо, он чуть схватил и заглох. Хоть какие-то признаки жизни. Я снял ЭБУ.

Полный размер

Электронный блок управления

Решил посмотреть что внутри.

Весь его тщательно просмотрел, так и не обнаружив каких либо видимых следов сгоревших компонентов.Поставил ЭБУ назад и снова НЕ ЗАВОДИТСЯ ПАССАТ Б3 (((.

Потом нашел схему подключения моноджетроника и начал прозванивать шлейф к ЭБУ, питание на месте, дошел до ДТОЖ, контакт есть. И я вспомнил, что как-то меняя патрубок с датчиками температуры, перепутал фишки местами и машина не завелась. Я скидываю фишки с ДТОЖ на ЭБУ и с ДТОЖ на ежа и о чудо — ПАССАТ ЗАВЕЛСЯ! ))) как ни в чем не бывало. Я померил сопротивление ДТОЖ на ЭБУ он показывал какую-то ересь, показания сильно скакали на заглушенном двигателе. Фишку на ДТОЖ ежа одел обратно. Поехал в магаз со скинутой фишкой, доехал нормально, купил новый датчик за 450р, других в наличие не было. Приехал домой и когда пассат остыл, открутил расширительный бачек, поставил его на коробку, заменил датчик на новый.

Полный размер

ДТОЖ FAE 33630

Номер оригинального датчика — VAG 025 906 041 A — синий датчик.Номер уплотнительного кольца — VAG N90 316 801. В моем случае уплотнительное кольцо было уже в комплекте.Собрал на половину разобранного друга и теперь мы снова в строю)))

Конечно аккумулятор пора заменить, зиму он точно не переживет(.Всем спасибо за внимание

P.S. Я и подумать не мог, что ДТОЖ так влияет на работу двигателя, этож надо — пол машины разобрал… Век живи, век учись).

Цена вопроса: 450 ₽ Пробег: 3100 км

ДАТЧИКИ — VwB3.RU



Датчик покрыт резистивным слоем,  который имеет свойства стираться, отслаиваться, покрываться окислением либо могут появляться микро трещины.  Однако на практике ДПДЗ производства Германии довольно износостойкий, и может работать без нареканий более 20 лет. Смотрите Видео по регулировке и тестированию ДПДЗ.



ДТОЖ  бывают разных модификаций , двух и четырех контактные. Не зависимо от конфигурации, принципы работы датчика одинаковы, но могут отличаться   номинальные данные, т.е. значение сопротивления от температуры. В датчике находится термоэлемент (терморезистор) при попадании внутрь датчика влаги или антифриза, ДТОЖ начинает менять свои характеристики,  что приводит к неправильной работе двигателя.

ДТВВ по принципу работы идентичен с ДТОЖ, т.е   используется термоэлемент  (терморезистор) который меняет свое сопротивление в зависимости от  температуры,  различие с ДТОЖ в том, что ДТВВ не имеет корпуса и сам термоэлемент покрыт лаком, это необходимо для увеличения скорости отклика ЭБУ на температуру над моновпрыском.  Корпус ДТВВ одновременно является крышкой форсунки в моновпрыске.

Лямбда зонд или датчик кислорода предназначен для обратной связи с  ЭБУ автомобиля, именно датчик кислорода передает информацию о качестве сгоревшей или частично сгоревшей топливной смеси. Датчики бывают нескольких типов, так же они отличаются по принципу  подключения из за своих конструктивных особенностей. Основные различия датчиков это наличие подогрева либо его отсутствие. На автомобилях старше 20 лет в основном это датчики без нагревателя, имеющие 1 или 2 вывода. Как показывает практика вместо датчиков без нагревателя могут успешно работать датчики с нагревателя, предварительно внеся в электро оборудование автомобиля незначительные изменения.

Датчики визуально могут иметь разную форму, но принцип работы у них одинаковый. Устанавливаются в трамблере автомобиля. Чаще всего для  замены ДХ требуется вытаскивать трамблер из гнезда двигателя, а так же разбирать сам трамблер. Эффект ЭДС в датчике холла возникает при помещении проводника с постоянным током в магнитном поле. Т.е. если к контактам 1 и 3 подключить питание (обычно в районе 9 вольт) и кратковременно перекрыть магнитное поле, то на контакте 2 (средний вывод штекера) образуется ЭДС (электрический импульс)

Датчик включения вентилятора на автомобиле VW passat b3, установлен в нижней, правой  части  основного радиатора охлаждения. Имеет три контакта. Принцип работы  прост, при нагревании внутри датчика происходит замыкание пластин, контактов между выводами 1-2, 1-3. Это необходимо для включения двух скоростей электро двигателя с вентилятором охлаждения радиатора.  Датчики могут быть на разные температуры,  эта температура указана на корпусе датчика в форме: например  87-95 , означает , что датчик будет проводить через себя электричество при 87 градусах контакт 1-2, если его греть дальше до 95 градусов, тогда следующая пара контактов 1-3 сработает, и соответственно будет проводить электричество. Смотрите видео про проверку и тестирование датчика.



Регулятор холостого хода, это механическое устройство с электромотором и концевым выключателем. Обычно не требует регулировки на протяжении всего времени работы. Чаще он требует профилактику, которая заключается в разборе, чистке и смазке. Смотрите видео по тестированию и настройке на моновпрыске.

Система охлаждения Фольксваген Пассат Б5

Элементы системы охлаждения двигателя 1,6-I/1,8-I

1 – радиатор отопителя; 2 – возвратный трубопровод; 3 – корпус дросселя; 4 – расширительный бачок; 5 – теплообменник масла; 6 – впускной коллектор;7 – верхний шланг радиатора;

8 – нижний шланг радиатора; 9 – радиатор; 10 – трубопровод подачи охлаждающей жидкости; 11 – водяной насос/термостат; 12 – головка блока цилиндров/блок цилиндров двигателя;13 – соединительный патрубок

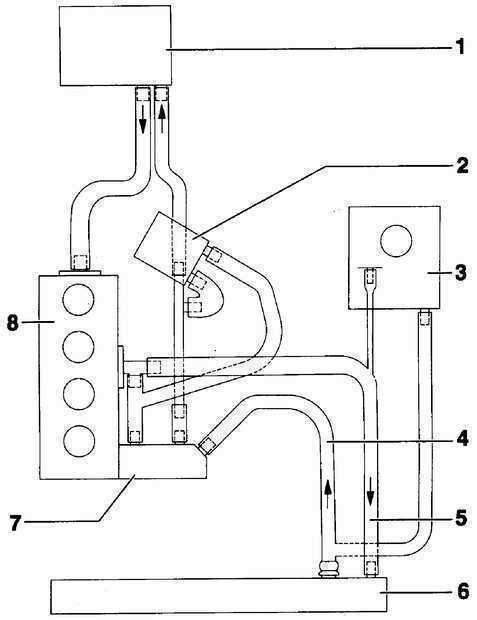

Элементы системы охлаждения дизельного двигателя

1 – радиатор отопителя; 2 – теплообменник масла; 3 – расширительный бачок;4 – верхний шланг радиатора;

5 – нижний шланг радиатора; 6 – радиатор; 7 – водяной насос;8 – блок цилиндров двигателя

Агрегаты системы охлаждения двигателя 1,8-I

1 – винт, 20 Нм; 2 – нижний кожух зубчатого ремня; 3 – уплотнительное кольцо. При   установке необходимо использовать новое уплотнительное кольцо; 4 – водяной насос. Термостат   расположен в корпусе водяного насоса; 5 – теплообменник масла крепится на держателе масляного фильтра; 6 – фиксирующие скобы; 7 – электрический разъем; 8 – датчик температуры охлаждающей жидкости. Датчик температуры охлаждающей жидкости предназначен для системы управления двигателем и указателя температуры; 9 – заглушка; 10 – к радиатору отопителя;11 – соединительный патрубок;

12 – болт, 10 Нм; 13 – трубопровод для охлаждающей жидкости; 14 – корпус дросселя; 15 – от радиатора отопителя; 16 – трубопровод для охлаждающей жидкости; 17 – крышка; 18 – уплотнительное кольцо; 19 – расширительный бачок; 20 – шланг для охлаждающей жидкости; 21 – кронштейн. Кронштейн предназначен для крепления механизма натяжения поликлинового ремня, вискомуфты вентилятора радиатора, крыльчатки насоса усилителя рулевого управления и генератора. 22 – ремень;

23 – крыльчатка вентилятора радиатора

Вентилятор и радиатор автомобилей с четырехцилиндровыми двигателями

1 – крыльчатка; 2 – виско-муфта; 3 – щкив; 4 – кронштейн;

5 – передняя поперечина; 6 – штора радиатора; 7 – уплотнение;8 – радиатор

Система охлаждения герметичного типа включает водяной насос с приводом от вспомогательногоприводного ремня, вентилятор радиатора с термовязкостной муфтой, радиатор, расширительныйбачок, термостат и радиатор отопителя, а также шланги и переключатели. При запускехолодного двигателя охлаждающая жидкость циркулирует вокруг блока цилиндров иголовки блока цилиндров. Теплая охлаждающая жидкость проходит через радиатор отопителяк водяному насосу.

Поскольку охлаждающая жидкость при нагреве расширяется, топовышается ее уровень в расширительном бачке. Поступление охлаждающей жидкостичерез радиатор закрыто, что обеспечивает закрытый термостат. Когда охлаждающаяжидкость достигнет предопределенной температуры, термостат открывается и горячая охлаждающая жидкость проходит через шланг к радиатору, поскольку охлаждающая жидкостьпроходит через радиатор, происходит ее охлаждение потоком встречного воздуха.

Термовязкостная муфта вентилятора радиатора включается в зависимости от температурывоздуха за радиатором. При достижении предопределенной температуры открываетсяклапан в муфте и термовязкостная муфта приводит в действие крыльчатку вентилятора.Когда температура охлаждающей жидкости находится в пределах от +92° С до +98°С термодатчик включает первую ступень вентилятора радиатора и вентилятор вращаетсяс уменьшенным числом оборотов. При температуре охлаждающей жидкости от +99° Сдо +105° С термодатчик включает вентилятор радиатора на вторую ступень и вентиляторвращается с максимальным количеством оборотов.

Вентилятор с электрическим приводом может включаться и после выключения зажигания. Поэтому при проведении работ на горячем двигателе на время проведения работ необходимо отсоединить электрический разъем от двигателя вентилятора.

Предупреждение

При открывании крышки расширительного бачка на горячем двигателе необходимо соблюдать осторожность, так как выходящие пары могут привести к сильным ожогам. Для этого закройте крышку расширительного бачка толстым слоем ткани и медленно отвинтите крышку до появления шипящего звука. После прекращения шипения медленно отвинтите, и снимите крышку с расширительного бачка

После прекращения шипения медленно отвинтите, и снимите крышку с расширительного бачка.

Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность обильным количеством воды.

Как заменить дтож в пассате б3?

В случае если без замены датчика не обойтись, надлежит знать, как это сделать. Многие могут говорить, что способов есть два, простой и сложный. И под простым они будут иметь ввиду резкое вытаскивание старого устройства, и вставление вместо него нового, с небольшой потерей антифриза при этом. На деле это полностью неграмотный способ, и применятся, он может только в результате сильной спешки. Качественная же работа должна проводится по всем правилам. Любая машина чувствует отношение к ней водителя, и если вы хотите чтобы автомобиль прослужил долго, необходимо соответственно с ним обращаться.

Этапы замены измерителя следующие:

1. слейте антифриз;
2. отсоедините электропроводку;
3. извлеките фиксатор;
4. открутите устройство ;
5. чательно протрите его место посадки;
6. установите новый агрегат, не забыв обеспечить его уплотняющим кольцом и герметиком при необходимости;
7. подсоедините все устройства к датчику по порядку обратному съемному;
8. залейте антифриз до максимальной отметки.

После всего проведите тестовое зажигание и убедитесь в исправной работе всех систем и отсутствии подтекания антифриза. Датчик температуры passat b3 готов к работе.

Датчик температуры охлаждающей жидкости Volksvagen Passat B3

На автомобилях Volksvagen Passat B3 система питания и впрыска очень надёжны, доказательство этому годы эксплуатации и популярность наших автомобилей. Но всё же иногда возникают не большие отклонения от нормы расхода топлива и смесеобразования.
Думаю, просто сказывается возраст автомобилей, качество топлива и банальная “чистота” подкапотного пространства.

У меня проблемы начались с того, что изменилась тяга двигателя, незначительно повысился расход топлива (на 1-2 литра), на “холодную” машина стала заводится иногда со второго раза, особенно при температуре ниже нуля, и “троить” при прогреве.

На моём двигателе ААМ, стоит во фланце один четырёх контактный ДТОЖ, на двигателях более ранних выпусков во фланце, устанавливались два-три, двох контактных  ДТОЖ. Каталожные номера этих датчиков, маркировка (цвет) и на какие двигателя они устанавливаются, можно прочесть в конце статьи.

Итак,благодаря советам собратьям с форума VW и методом исключения обнаружил причину – 4-х контактный датчик температуры охлаждающей жидкости VAG № 357 919 501 A, с желтой полосой, (распиновка фишки 1-коричневый, 2-бело-коричневый, 3-серо-зелёный, 4-жёлто-красный – 1-3-ЭБУ , 2-4-приборка).  Такого датчика найти не удалось – они давно сняты с производства (с 01.10. 2003 г). Поскольку показания датчика температуры передаются на “мозги” и, в итоге влияют на работу системы питания и смесеобразования двигателя, расход топлива, прогрев, запуск – хотел поставить оригинальный. Поиск в ЕТКА выдал замену: VAG № 6U0 919 501 B с синей полосой, устанавливается на Seat, Audi, Skoda.
Поставил датчик VAG № 6U0 919 501 B с синей полосой “ELTH” производства Люксембург, с уплотнительным резиновым кольцом VAG № N 903 168 02 – размер 19.6Х3,65.

Теперь авто в норме, расход снизился до 7-8 л. в городском цикле, до 6-6,5 л. за городом, заводится с полпинка.
Замена его несложная и занимает от 5 до 30 минут.
Есть 2 способа замены. Первый – напрямую, занимает 2-5 минут, при этом потеряете до 200 грамм антифриза. Желательно делать эту операцию на холодную, чтобы не обжечься. И подготовить новый датчик (положить поближе) для быстрой замены:

• отсоединить датчик от электропроводки
• вытащить фиксирующую скобу
• вытащить датчик и быстро заменить на новый
• поставить фиксирующую скобу
• подсоединить электропроводку

Второй способ замены – более аккуратный и без потерь антифриза, займет 20-30 минут:

• открутить крышку расширительного бачка и слить антифриз из бачка
• снять нижний патрубок с расширительного бачка и тоже слить антифриз в отдельную емкость
• отсоединить датчик от электропроводки
• вытащить фиксирующую скобу
• вытащить датчик
• протереть его место посадки
• установить новый датчик (уплотняющее кольцо обязательно поставить новое, хотя многие оставляют старое на герметике)
• подсоединить нижний патрубок на расширительный бачок
• залить антифриз.

Заводим двигатель и проверяем: если все установлено правильно, течи быть не должно.

Двух контактные датчики температуры охлаждающей жидкости устанавливаемые на двигателях Фольксваген Пассат В3:

• VAG № 025 906 041 A (синий) – датчик температуры охлаждающей жидкости (даёт показания на ЭБУ), устанавливается на двигателях PF, PB, RP, 1F, EZ, 2E, AAM, ABS, ACX, 1Y, RA, SB, ААА
• VAG № 251 919 501 D (зел/чёрн) – датчик температуры охлаждающей жидкости для указателя температуры (даёт показания на указатель температуры, приборка), устанавливается на двигателях PF, PB, RP, 1F, EZ, 2E, AAM, ABS, ACX, 1Y, RA, SB
• VAG № 251 919 369 B (красный) – термовыключатель подогрева впускного коллектора (ёж), устанавливается на двигателях RP, RF, EZ, 1F, ABN, ABS
• VAG № 357 919 369  (зелёный) – термовыключатель, питание на биметаллическую пружину карбюратора 2е3, устанавливается на двигателях RF, EZ
• VAG №  N 903 168 02 – уплотнительное резиновое кольцо к ДТОЖ (размер 19.6Х3,65)

Как проверить и оттестировать ДТОЖ, график и таблицы, можно прочитать в статье “Проверка датчика охлаждающей жидкости Фольксваген Пассат В3”

Также по многочисленным просьбам пишу оригинальные каталожные номера фишек подключения к ДТОЖ:

• VAG № 357 919 754 — 4-х контактная фишка на ДТОЖ
• VAG № 037 906 240 — 2-х контактнфишка ДТОЖ

Если есть какие либо замечания или дополнения, прошу писать в комментарии.

Для того, что бы хоть как то помочь владельцам Фольксваген Пассат В3 в разных регионах мира, я откорректировал установки рекламы на сайте и теперь реклама больше привязана к тому региону где именно находится читатель, то есть Вы. Теперь Вы смело можете заходить по рекламе,  что бы узнать цены  на з/ч и аксессуары в Вашем регионе.

Рубрика: Система охлаждения и отопления, Система питания и впрыска, Электрооборудование

Что такое датчик всасываемого воздуха

Регулировка состава воздушно-топливной смеси производиться с помощью датчика всасываемого воздуха (далее ДТВВ). Фото: Drive2.ru

Система управления использует данные, полученные с ДТВВ, для оценки плотности воздуха и балансировки воздушной смеси.

Холодный воздух имеет большую плотность, в связи с чем сохранение пропорций воздушно-топливной смеси обяжет использовать необходимое количество топлива. Устройство размещается отдельно за воздушным фильтром, интегрировано в датчик массового расхода воздуха. Местоположение зависит от конструктивных особенностей отдельно взятого автомобиля.

Устройство и алгоритм действия датчика температуры воздуха

Прибор помещен во впускной коллектор, где и замеряет температуру потока. Конструктивно представляет собой терморезистор на полупроводниках, термистор. В нем заложена обратная зависимость сопротивления от температуры. На практике это означает, уменьшение сопротивления при повышении температуры и наоборот. Этот принцип и лег в основу его применения в автомобилях.

Принцип обратной связи датчика с ЭБУ выглядит следующим образом: на датчик подается напряжение в 5В, соответствующее данному показателю сопротивления и температуры. По мере прохождения, воздушный поток охлаждает датчик, температура падает, провоцируя увеличение сопротивления. Это, в свою очередь, обуславливает изменение напряжения, новую величину которого считывает ЭБУ. Затем эти данные используются системой для изменения ширины импульса, передаваемые с ЭБУ на форсунки. Посредством изменения положения заслонок, регулируется подача бензина в топливную смесь для впрыска. Этим объясняется увеличение расхода топлива в холодную погоду.

Устройство датчика температуры довольно простое: измерительный термистор помещен в металлический корпус, верхняя часть которого соединена с коннектором, для соединения к электросети бортового компьютера. Соединения частей уплотнено прокладкой.

Классификация датчиков температуры всасываемого воздуха

Разделение на виды происходит по нескольким показателям:

1. Принцип работы:

Термовыключатели. Изменения сопротивления происходит скачками:

— на замыкание. Сопротивление остается неизменным до достижения определенной температуры. Затем происходит скачок сопротивления от 1 до 0

— на размыкание. С достижением температуры определенного предела, происходит скачок сопротивления от 0 до 1

Терморезисторы. Изменение сопротивления происходит постепенно:

— с обратной зависимостью сопротивления от температуры (при повышении температуры, сопротивление падает);

— с прямой зависимостью, когда с повышением t, увеличивается сопротивление;

Эти виды ставят для включения аварийной индикации и вентилятора охлаждения.

1. Функции активации датчиков:

— вентилятора

— стрелки температуры

— системы впрыска

1. По месту установки:

— датчик температуры входящего воздушного потока. В коллекторе;

— датчик охлаждающей жидкости. Помещают в малый циркулярный круг ОЖ;

— датчик внешней температуры. Устанавливаются вне коллектора.

Симптоматика неисправности датчиков температуры воздуха и причины их возникновения

Наблюдается цепная зависимость исправной работы многих систем от корректного функционирования датчика температуры воздуха. Его поломка ведет к неправильной работе системы впрыска, которая, по цепочке, становится причиной сбоев в остальных системах автомобиля. Однако это негативное влияние частично компенсирует наличие датчика массового расхода воздуха, который в экстренных случаях дублирует его работу.

Это интересно: Рено Логан — замена левого и правого привода: инструкция и практические советы

Поэтому крайне важно уметь распознавать неполадки этого прибора по некоторым симптомам

1. Нестабильная, с устойчивыми перебоями работа двигателя в холостом режиме. Чрезмерно высокие и плавающие обороты;
2. Высвечивание индикатора на приборной панели;
3. Потеря мощности двигателя. рывки при сдавливании педали газа;
4. Затруднение или полное отсутствие зажигания;
5. Полная остановка мотора при смене скоростных режимов;
6. Перегревы и детонация;
7. Повышение токсичности выбросов.

Неплохо было бы знать причины возникновения таких симптомов. Наиболее часто встречающиеся причины неполадок этого прибора:

• Частичная или полная потеря чувствительности из-за налета нагара и загрязнений
• Изношенность, вследствие исхода срока эксплуатации
• Обрыв электросети, из-за коррозии и механического разрыва.
