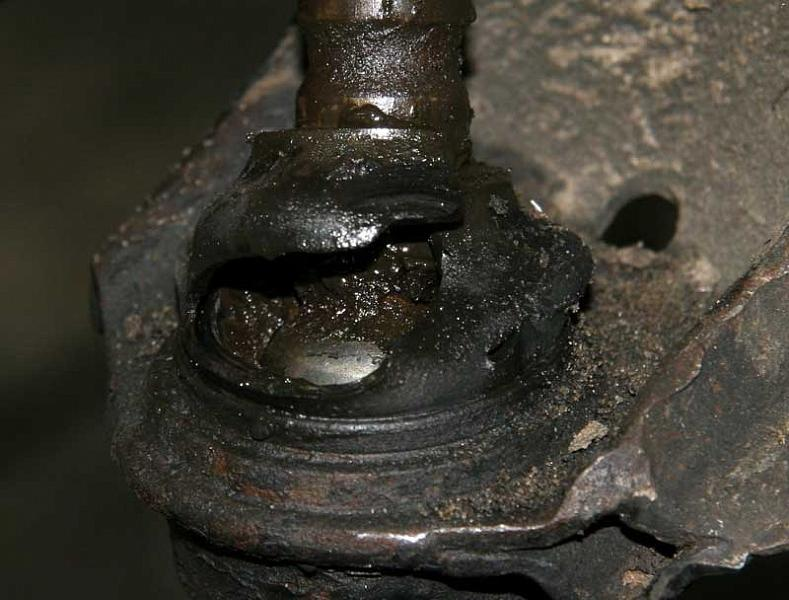

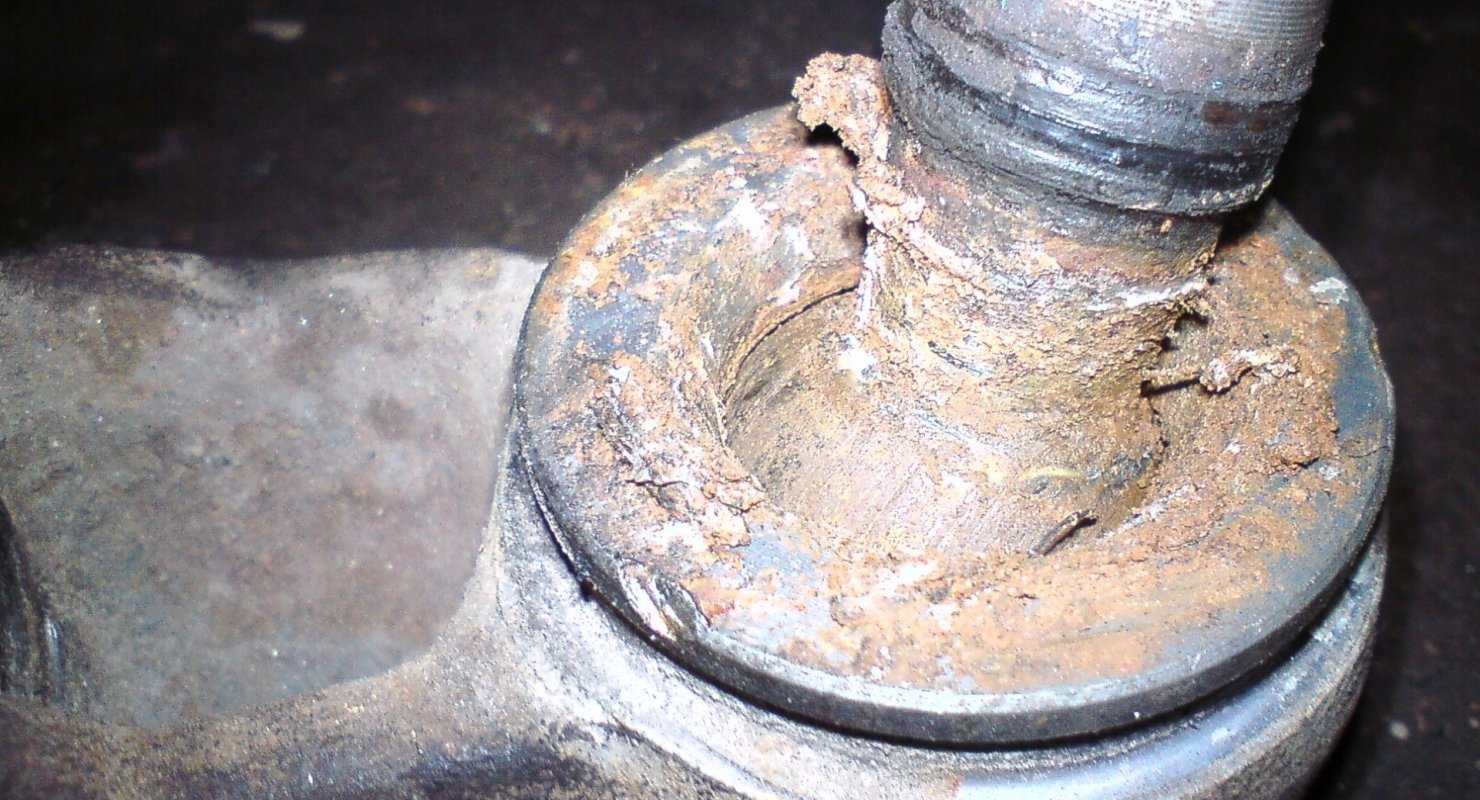

Признаки неисправности шаровой опоры: как определить износ

Замена

Заменить нижнюю шаровую опору передней подвески под силу даже начинающему автолюбителю. Рассмотрим процесс замены на примере автомобилей ВАЗ.

Готовимся к работе

Для работы нам потребуются:

баллонный ключ;
щетка по металлу;
домкрат;
ВД-40;
торцовый и накидной ключи на 13;
ключ рожковый на 22;
раздвижные пассатижи;
съемник шаровых опор.

ВНИМАНИЕ! Съемник шаровых опор стоит не дешево, но он существенно упрощает и ускоряет процесс замены

Эксперты рекомендуют использовать шаровые опоры производителей «АвтоВаз», «Белмаг», «Белебей», «Кедр», Trek TRS Sport, которые продаются в комплекте с крепежом или без такового. Набор с крепежом стоит дороже, но и работать с ним удобнее. В этот набор, помимо шаровой опоры, входят гайка шарового пальца и три болта с гайками и граверами.

СПРАВКА. Верхние и нижние усиленные шаровые опоры внешне очень похожи друг на друга. Поэтому производители выбивают на них буквы «В» — верхняя и «Н» — нижняя

Перед установкой необходимо проверить наличие смазки под пыльником опоры. Если ее нет – добавляем, но без фанатизма, поскольку от избытка смазки пыльник может быстро порваться.

Ход работы

Подставляем под задние колеса антипокатные упоры, ставим автомобиль на передачу и на ручник. Ослабляем колесные болты, поднимаем автомобиль с помощью домкрата, окончательно откручиваем болты и снимаем колесо. Под кузов автомобиля устанавливаем страховку, для этого подойдет снятое колесо или деревянный брусок.

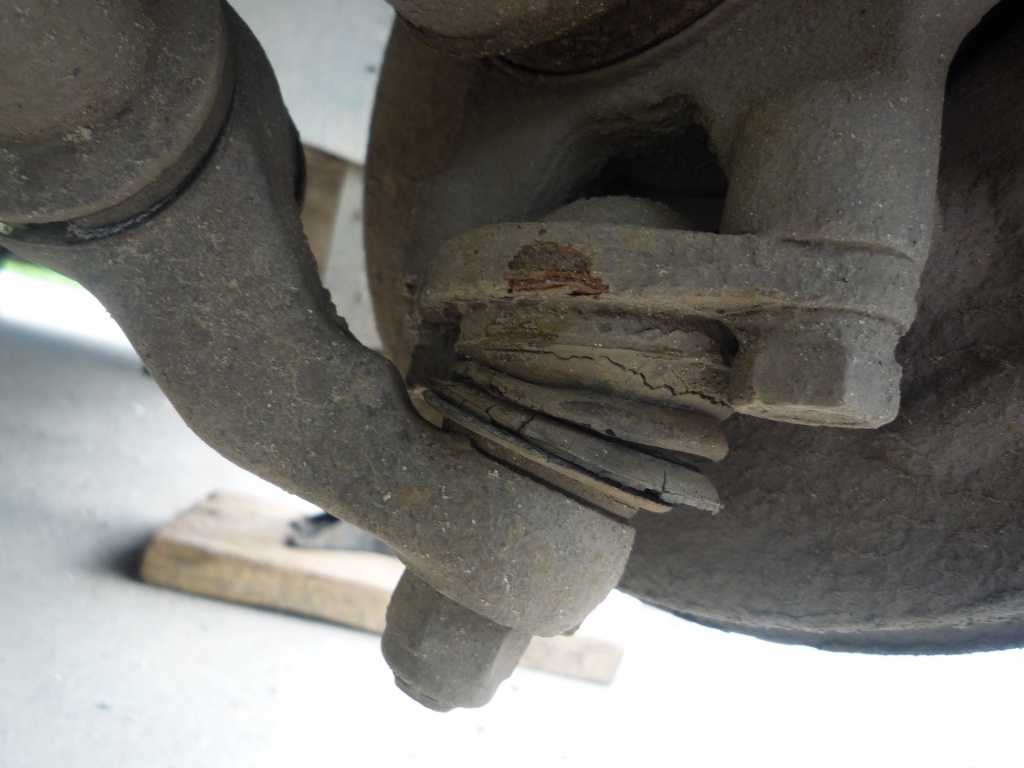

Если меняем левую опору, то выкручиваем рулевое колесо в крайнее левое положение, если правую опору – то в правое. Теперь берем щетку по металлу, очищаем шаровую и обрабатываем ее ВД-40 или тормозной жидкостью.

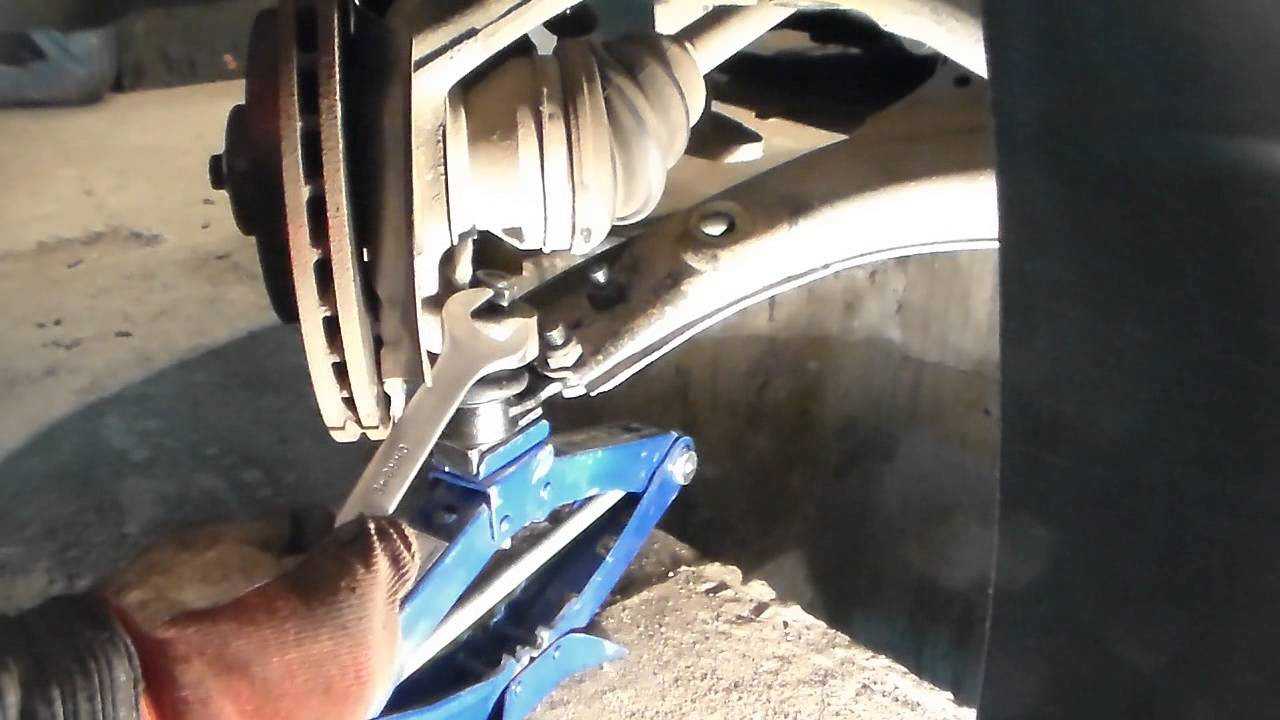

Берем в руки ключ на 22 и откручиваем гайку шарового пальца. Из-за особенностей конструкции поворотного кулака полностью открутить гайку не получится. С помощью ВД-40 обрабатываем резьбу шарового пальца и гайку. Закручиваем гайку и снова обрабатываем ее ВД-40. Циклы «открутил – полил ВД-40 – закрутил» повторяем до тех пор, пока гайка не начнет откручиваться без усилий.

Если замена производится без съемника для шаровых опор, то берем наставку из мягкого металла, кувалду и начинаем с силой бить по проушине поворотного кулака. Как правило, для распрессовки шаровой опоры достаточно нескольких сильных ударов. Если распрессовки не произошло, нужно терпеливо постукивать проушину до тех пор, пока усилия не увенчаются успехом. При наличии съемника демонтаж нижней шаровой опоры значительно упрощается и ускоряется.

После распрессовки пальца откручиваем крепежную гайку. Если гайка откручивается плохо, применяем схему «Открутил – полил ВД-40 – закрутил». После того, как гайка демонтирована, вооружаемся ключами на 13 и откручиваем болты, с помощью которых шаровая прикреплена к рычагу. Снимаем опору.

Очищаем нижний рычаг от грязи, осматриваем место посадки опоры на рычаге на предмет разломов и трещин. Если рычаг поврежден, то его следует заменить. Если все в порядке, значит устанавливаем новую опору, смазываем палец литолом, нигролом или моторным маслом и собираем детали в обратной последовательности.

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

Сейчас читают:

Как сделать чернитель шин самому: лучшие способы

Июн 28, 2020

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Июн 28, 2020

стуки сзади при проезде неровностей;
машина «виляет» и раскачивается на неровностях;
заметна раскачка при езде на средней и высокой скорости;
задние колеса «переставляет» в поворотах;
при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками. Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

снять заднее колесо;
под подвеску следует установить упор;
далее откручивается крепление амортизатора;
изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность. Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что стойки будут работать не одинаково

В результате ухудшится устойчивость и управляемость

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.). Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес. Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты

Это и есть так называемые регулировочные болты.

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Задняя подвеска Форд Фокус 1, 2

Задняя подвеска на автомобилях Форд Фокус многорычажная, независимая. Является достаточно уязвимым элементом у Фокусов, так как содержит 8 рычагов и 14 сайлентблоков. Если со временем Ваша подвеска начинает громыхать, при езде появляется небольшой вихляние кормы – значит эта статья для Вас.

Рисунок: Скриншот из программы по подбору запчастей, подвеска Форд Фокус 1 и 2. на ней изображены все основные рычаги задней подвески На схеме обозначены:

5А638 – сайлентблок продольного рычага , 5500А рычаг «косточка», 5500b – рычаг «серп», 5К652 – большой поперечный рычаг, НВ1 – болты крепления (всего 8 шт.), НВ3 – болт сайлентблока (4 шт.)

5500b является серповидным рычагом, на седане и универсале они отличаются по форме (в данной схеме нарисован рычаг для универсала).

Стрелки указывают на развальные болт, гайку и шайбу, которые нужно менять при каждом снятии рычага (если этого не сделать, то в стенде сход-развала не возможно будет выставить нужные углы установки задних колёс).

5А638 – сайлентблок заднего продольного рычага, как правило требует замены вместе с рычагами. Крепится болтами НВ3, которые поставляются только в оригинале (с переменной резьбой).

5500А это малый поперечный рычаг, так называемая «косточка». Данные рычаги воспринимают большую нагрузку, рекомендую устанавливать оригинал, Febi, Lemforder или Meyle.

Рисунок – серп задней подвески Форд Фокус 1, 2(седан и хетчбек)

Серпы на универсале

На автомобилях в кузове универсал устанавливались с завода серповидные рычаги другой формы, это сделано из за того, что в унивресале больше идет нагрузка на багажник, и при максимальной загрузке багажника на крупных ямах могли быть удары стандартного серповидного рычага об кузов. Серповидные рычаги универсала напоминают по форме банан. При покупке рычагов для универсала можно купить стандартные рычаги от седана и хетчбека, потому что “банановидные” рычаги стоят дороже и меньше выбор, это или китайские рычаги или дорогие оригинальные. Стандартные “серповидные” рычаги стоят дешевле ие есть хорошие аналоги. Как показывает практика, сообщения с форумов и прочее, стандартные “серпы” от седана спокойно устанавливаются на универсал, и это не приводит ни к каким ударам или износу.

Рисунок – Серповидный рычаг универсала “банан”

На автомобилях Форд Фокус 2 устанавливаются два варианта задней подвески.

Первый вариант подвески (прямые рычаги) является одинаковым с подвеской Форд Фокус 1, имеет прямые под пружинные рычаги. Прямые рычаги бывают оригинальными и не оригинальными.

Рисунок- Прямые рычаги (Оригинальный номер Форд: 1357317)

Рисунок Прямые рычаги на автомобиле Фокус 2 На «прямых» рычагах устанавливается стойка стабилизатора «шпилька» (1719542) .

Второй вариант подвески отличается подпружинными рычагам – они там”гнутые”. Такие рычаги по статистике встречаются в 1 случае из 10 автомобилей . Рычаги бывают только оригинальные. Можно ставить рычаги от мазды 3, они абсолютно такие же, на них даже есть штампик FoMOCo.

Так же у подвески с “гнутыми рычагами” другой тип стойки стабилизатора. Для того, чтобы определить, какой тип подвески установлен на Вашем автомобиле, бывает недостаточно посмотреть по ВИН номеру в каталоге – там, в большинстве случаев, не видно, какие у Вас рычаги задней подвески.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Опора шаровая форд фокус 3 – Шаровая опора на Ford Focus 3: выбор и замена

Немаловажным фактором является качество запчастей, а так как шаровая опора это деталь, на которой лежит вся ответственность за безопасную и комфортную езду, то здесь экономить совершенно противопоказано. Рекомендуется произвести диагностику подвески, так как вышедшие из строя стойки, опоры амортизаторов и другие элементы подвески непосредственно влияют на скорость износа шаровых опор.

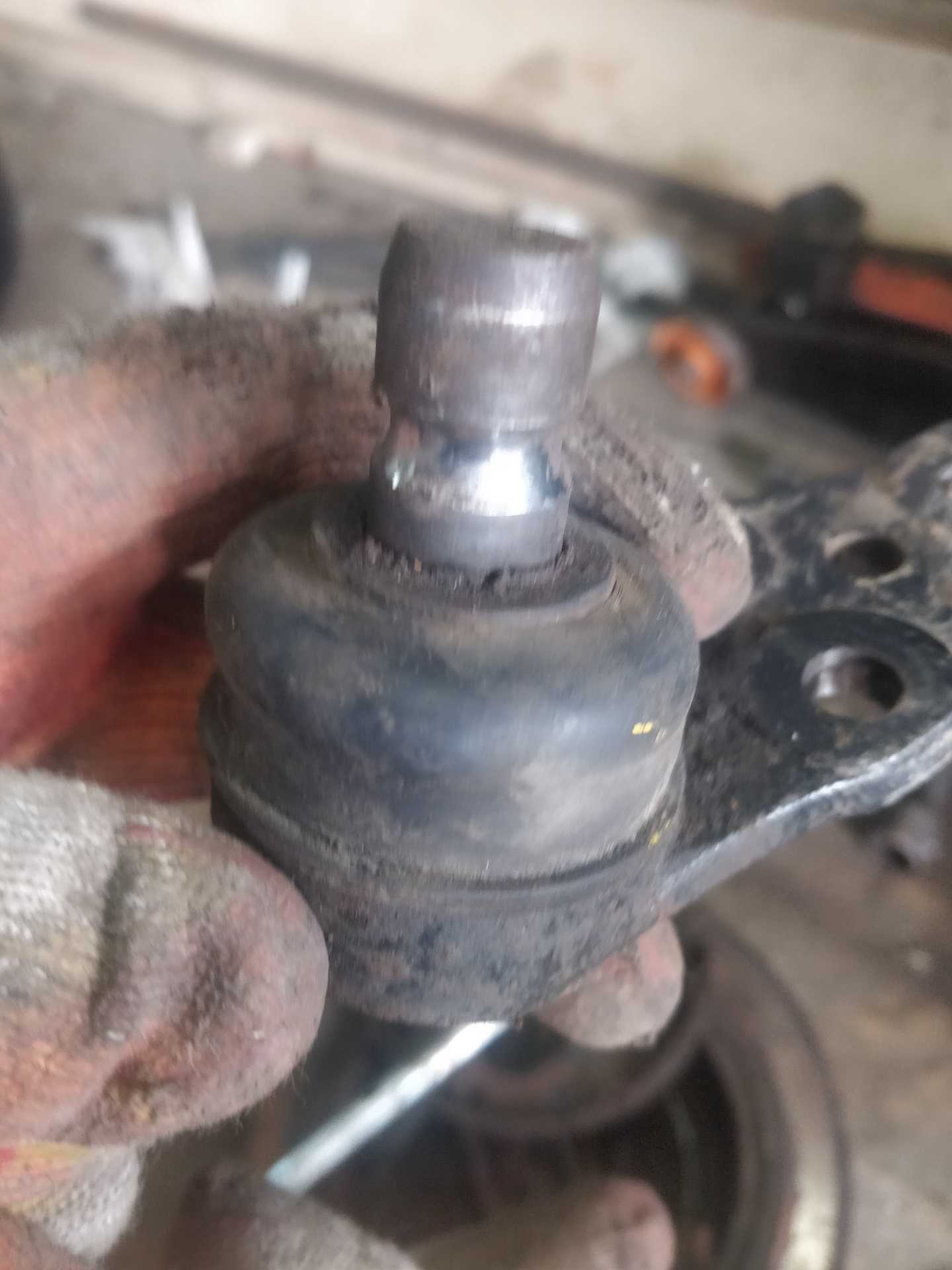

Для определения неисправности шаровой опоры нужно вывесить одну сторону автомобиля и вставить монтировку между поворотным кулаком и шаровой опорой. Если при надавливании монтировкой на опору чувствуется постукивание, то опора однозначно под замену.

Последствия езды с изношенными шаровыми опорами Неравномерный форд фокус 3 шаровая опора цена протектора.

При отрыве шаровой высокая вероятность попадания в ДТП, так как колесо просто уйдет в сторону. Повышенный износ других деталей подвески. Процесс замены шаровых опор Набор ключей, вороток и головки. Болгарка или дрель с подходящим сверлом.

Если на вашем автомобиле впервые меняются шаровые опоры, то на первый раз придется снять полностью рычаг. Срываем болты крепления колеса, вывешиваем автомобиль, снимаем колесо и подкладываем его под автомобиль в качестве страховки. Перед снятием рычага желательно обработать крепежные болты проникающей смазкой, а также приобрести медную смазку для нанесения ее на болты при установке, чтобы в следующий раз беспроблемно проводить демонтажные работы.

Первым делом откручиваем болт передней части рычага. Теперь освобождаем рычаг с посадочного места путем откручивания двух болтов заднего форд фокус 3 шаровая опора цена, которые крепят рычаг к подрамнику. Теперь нужно открутить гайку крепления шаровой опоры на поворотном кулаке. В запущенных случаях шаровая срезается, но лучше всего сорвать гайку, когда подвеска находится в рабочем положении.

Шаровая опора, нижняя на Ford Focus (DFW)

Теперь наш рычаг готов к высверливанию старой шаровой опоры. Так как в оригинале шаровая опора сидит на заклепках, они либо высверливаются, либо срезаются. Рекомендую выбрать первый вариант, так как отрезным диском есть большая вероятность повреждения рычага. После высверливания на рычаге будет три монтажных отверстий и теперь наш рычаг готов к последующим заменам шаровых опор, которые не будут требовать высоких трудозатрат. Новую шаровую опору устанавливаем на место.

Замена шаровой опоры ВАЗ 2110, тонкости смазки

Поменять опору на десятке своими руками достаточно просто. Установив машину на ручник и поставив КПП на первую передачу, сорвав колесные болты, передняя часть приподнимается домкратом и устанавливается на подставку. Снимается колесо, раскручивается гайка крепления пальца, после чего при помощи съемника палец выпрессовывается из рычага. Можно снять палец и без съемника, в этом случае помогут монтировка и равномерные постукивания по конусной части. Опора откручивается от поворотного кулака двумя болтами, теперь можно устанавливать новую опору, предварительно качественно ее промазав.

Смазке нужно уделить особое внимание, причем рецепт приготовления ее особый: четверть трансмиссионки, четверть литола, оставшаяся часть — ШРУС. Новая опора зажимается в тиски, палец проливается трансмиссионкой, а после этого уже в пыльник набивается нужный состав. Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется

Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда

Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется. Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

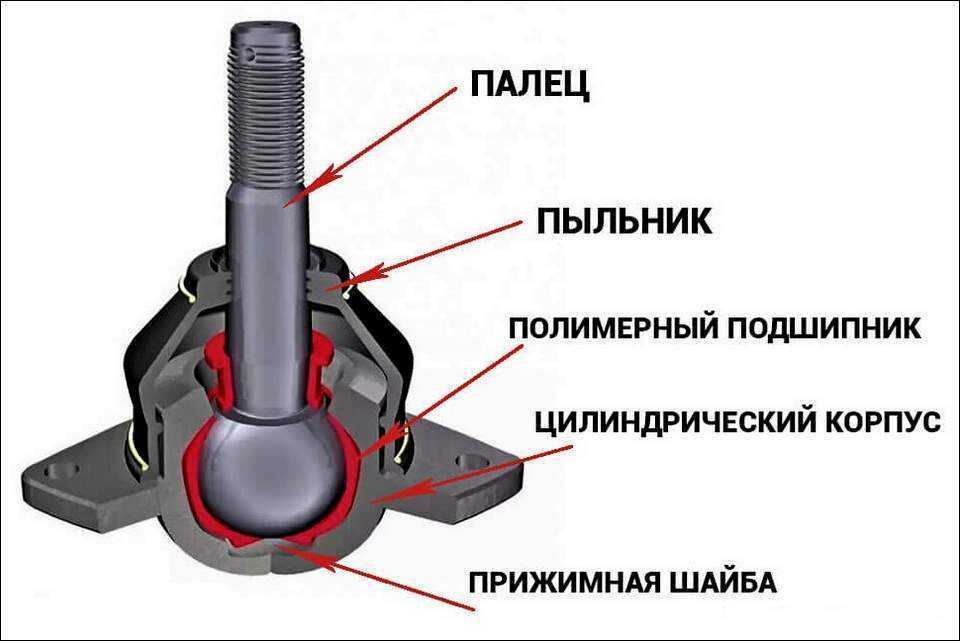

Что такое шаровая опора

Это шарнир, который работает как органический сустав. Другими словами, внутри механизма расположен шар, позволяющий основе двигаться в разных плоскостях. Находится шаровая в том месте, где рычаг зафиксирован к ступице, и выполняет соединительную функцию. Обычно на иномарках количество опор ограничивается по одной на колесо, но на Mercedes‐Benz и некоторых других моделях их ставится по две, как на Жигулях.

Вот из чего состоит шаровая:
