Как проверить и определить неисправность шаровой опоры

Как проверить шаровую опору

Если вы подозреваете, что с подвеской что-то не так, можно заехать на СТО. Специалисты смогут сказать вам точно, что именно неисправно.

Однако при острой необходимости можно обойтись и своими силами:

Загнать машину на яму и проверить состояние шаровой. О наличии неисправности вам скажет стук и чересчур свободный ход шарового пальца (данную проверку можно провести даже с помощью обычной монтировки).
Второй способ — попросить кого-нибудь, кто разбирается во внутреннем устройстве автомобиля, «послушать» машину. Для этого ее нужно раскачать и прислушаться, какие звуки при этом издает подвеска.
Если способ, описанный выше, не дал нужного резальтута, следует приподнять проблемный бок автомобиля на домкрате. Затем, надавив на педаль тормоза (для того, чтобы вас не сбил с толку возможный люфт подшипника), нужно раскачать колесо. Определить поломку шаровой опоры поможет лязгающий звук.

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

Приподнять автомобиль до удобной высоты.
Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

Вывесить на домкрате передок автомобиля.

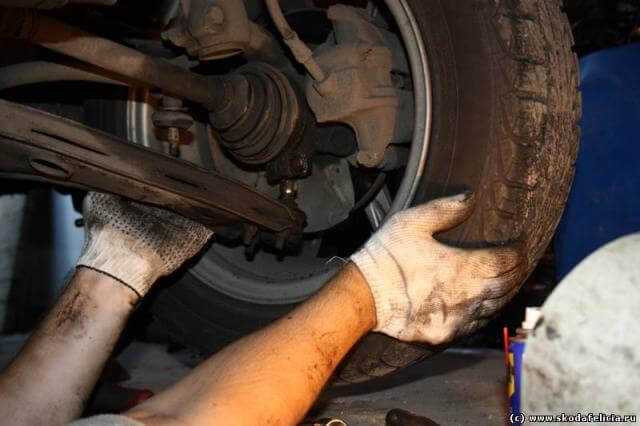

Взять колесо руками в верхней и нижней точках.
Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

Вывесить передок автомобиля на домкрате.
Взять колесо в верхней и нижней точке.
Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

Замена шаровой опоры на шевроле авео: пошаговая инструкция для начинающих механиков

Процедура установки новой шаровой на Авео не является сложной, однако требует тщательного соблюдения инструкции – в противном случае время ремонта существенно увеличится. Для замены комплектующих в домашних условиях потребуются гаечные ключи или накидные головки, плоская и крестообразная отвертки с длинным корпусом, домкрат, пассатижи и деревянный молоток. Вся процедура займет не более часа времени на каждую сторону и осуществляется следующим образом:

Перед процедурой обслуживания важно подготовить автомобиль к ремонту. Рекомендуется промыть ходовую часть и колесные диски, а также запарковать машину на ровной площадке, что значительно увеличит комфорт при работе

Далее устанавливаем противооткатные упоры под задние колеса транспортного средства и передвигаем селектор КПП на первую или заднюю передачу;
Теперь поддомкрачиваем переднюю сторону автомобиля и раскручиваем баллонным ключом болты на колесе, поле чего извлекаем изделие. Перед подъемом автомобиля важно обеспечить автомобилю устойчивость, чтобы во время выбивания шаровой домкрат не вылетел с-под машины: для этого требуется подложит деревянную доску под опору домкрата и установить деревянный брус под лонжероны двигателя;
Затем берем ключи на «14» и «19», и ослабляем стопорную гайку, попутно откручиваем фиксатор рулевой тяги. Берем молоток и аккуратно постукиваем по поворотному кулаку, чтобы освободить тягу;
Теперь снимаем старый наконечник и монтируем новую деталь к стопорной гайке, после чего устанавливаем кулак и зажимаем деталь стопорной гайкой, фиксируя элемент;
Откручиваем гаечным ключом фиксирующее крепление шаровой опоры. При затруднительном демонтаже крепления требуется залить жидкостью типа WD-40, после чего оставить конструкционный узел окисать от налета на 20-30 и повторить процедуру заново;
После снятия фиксатора шаровой опоры, аккуратно выбиваем деталь деревянным молотком. Если молот из метала, то в место удара требуется подложить деревянную дощечку для смягчения удара – важно не повредить шаровую;
Далее берем новую шаровую опору и вставляем основанием в нижний кулак, закручиваем фиксирующие гайки по периметру и собираем всю конструкцию в обратном порядке по данной инструкции.

При соблюдении инструкции замена шаровой опоры не доставит излишних трудностей даже без наличия практических навыков в ремонте иномарок, однако позволит существенно сэкономить на обслуживании автомобиля. Станции техобслуживания в среднем берут примерно половину стоимости от цены детали за установку комплектующих, плюс дополнительные траты за диагностику ходовой части.

Можно ли ездить с неисправной шаровой

Таким вопросом наверняка задается практически каждый автолюбитель, впервые столкнувшийся с проблемой. Первое время, если износ детали не очень сильный, а неисправность вы только диагностировали, использовать автомобиль в крайних случаях можно. Главное — соблюдать скоростной режим и избегать ям на дороге.

Чем чаще вы садитесь за руль неисправной машины, тем больше усугубляете положение. Запомните, чем чревата поломка шаровой опоры прямо во время движения:

вам придется вызывать эвакуатор,
вы создадите аварийно-опасную ситуацию,
вы рискуете жизнью и своим имуществом.

Именно поэтому лучше обратиться к специалистам заранее, а также стараться минимизировать воздействие на подвеску автомобиля.

Ремонт или замена шаровых на шевроле авео?

Сегодня эта практика ушла в прошлое по, как минимум, трем причинам:

Недолговечность результата подобного ремонта;
Приобрести комплект из двух шаровых опор (левой и правой) для Шевроле Авео сегодня не составляет труда;

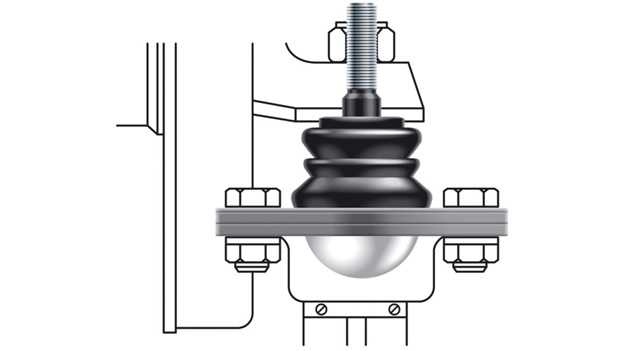

Современные шаровые опоры представляют собой неразборные конструкции и для ремонта не предназначены.

Тем более, что чаше всего причиной выхода этой детали из строя является разрушение полиуретановых вкладышей, а их состояния от допрессовки пальца не улучшится.

Чтобы их заменить, придется извлечь палец из чашки и вновь запрессовать его. Но прочным и надежным соединение после этого уже не будет.

Что было использовано в процессе замены шаровых опор шевроле авео

Набор ключей
Домкрат и упор
Молоток и зубило
Съемник шаровых
Электродрель с набором сверл по металлу
Проволока для подвязки полуоси и суппорта

Нужны будут и новые шаровые опоры, а также болты с гайками и дополнительным метизом. Артикульный номер оригинальных шаровых — 96535089.

Параллельно с шаровыми есть смысл обслужить и другие элементы ходовой. Речь идет о наконечниках рулевых тяг, стойках стабилизатора и втулках стабилизатора. В некоторых случаях может потребоваться и замена амортизационных стоек. Дополнительно могут понадобиться наружные части ШРУСа.

Ходовая часть авто любит только комплексное обслуживание, поэтому владелец Chevrolet Aveo должен быть готовым к дополнительным финансовым затратам.

Проверка шаровых опор

Для диагностики шаровых опор потребуется вывесить колесо, и с помощью монтировки надавить под опору. Легкий стук при надавливании монтировкой говорит о выработке детали. Рабочая шаровая опора не будет издавать звуков, и даже при большом усилии монтировкой у нее не появится люфт.

рожково-накидной ключ на “22”;
два накидных ключа на “13”;
съемник шаровых опор;
молоток;
щетка по металу;
отработанная тормозная жидкость или WD-40;
домкрат и балонный ключ.

Подготовительный процесс включает в себя очистку посадочных мест от ржавчины а также обработка болтов проникающей смазкой.

Самостоятельная замена шаровых опор не требует серьезных навыков, так как конструкция подвески проста и архаична. Желательно демонтажно-монтажные работы проводить с напарником, так как в некоторых моментах могут возникнуть трудности и без лишних рук будет трудно справится. Для замены шаровых не обязательно иметь смотровую яму, достаточно высоты подъема домкратом при условии, что в наличии есть съемник.

Процесс замены верхней шаровой опоры

Пока автомобиль на колесах и подвеска под нагрузкой, сорвите гайку крепления шаровой опоры ключом на “22”.

Снять кронштейн тормозного шланга во избежание его повреждения.

Далее нужно установить автомобиль на домкрат, открутить колесо и поднять автомобиль выше, после чего подставить под нижний рычаг опору в виде бруса или кирпича, после немного приспустить автомобиль, чтобы подвеска была под небольшой нагрузкой.

С помощью съемника, установить его нижней лапой на болт шаровой опоры, а верхней лапой над посадочным местом на цапфе, после чего опора постепенно выйдет вверх и освободится от поворотного кулака. Если же нет съемника, то многочисленными ударами по кулаку шаровая опора выйдет сама.

Ключом на “13” открутите три болта крепления шаровой опоры на рычаге, вторым ключом нужно держать болт снизу.

Теперь верхняя шаровая опора снята. Перед установкой новой опоры настоятельно рекомендую снять пыльник и набить палец обильно смазкой и разработать шарнир. Новая шаровая опора должна “ходить” очень туго. Постарайтесь разработать новую шаровую вручную, прежде чем ставить ее на место. Установка верхней шаровой опоры проводится в обратной последовательности. Если палец не до конца заходит в поворотный кулак, то установите колесо обратно и сядьте в автомобиль, тогда опора сядет до конца.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке.

Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками.

Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

По износу шин можно определить, какие параметры подвески нуждаются в регулировке

Замена шаровой опоры шевроле авео

Здравствуйте. Произведем замену шаровой опоры на Шевроле Авео.

Ниже приведенная информация подходит для Шевроле Авео (T200, T250, T255). Кузова седан, хэтчбек.

Артикул:
96535089 — оригинальная шаровая опора.
Если хотите сэкономить то хочу посоветовать шаровую от производителя TRW — JBJ 7561.
Инструменты:

головка на семнадцать
вороток
рожковый ключ на семнадцать, девятнадцать
ключ для колесных болтов
домкрат
подпорка для кузова (деревянный брус)

1. Поддомкрачиваем автомобиль и снимаем колесо. После снятия колеса опускаем автомобиль с домкрата на брус. Так же поставьте авто на ручник.

Если у вас автомобиль будет на домкрате, то в процессе замены шаровой вы можете его опрокинуть.

2. Далее нам нужно открутить два болта крепления шаровой опоры.

С помощью воротка и головки на семнадцать пробуем открутить гайки болтов. В 90% случаев во время откручивания гайка будет крутиться вместе с болтом. Чтобы не крутилось нужно держать головку болта накидным ключом на семнадцать, и в это время откручивать гайку.

3. Ключом на девятнадцать откручиваем гайку крепления пальца шаровой.

4. Извлекаем палец шаровой из кулака.

Для извлечения пальца из кулака нужен съемник. Если съемника нет, то нужно ударить несколько раз молотком в то место на кулаке куда входит палец. На фото ниже я думаю все понятно.

5. Выбиваем болты и демонтируем шаровую опору.

Бывает так что рычаг поджимает палец шаровой вверх и он немного заходит в кулак. Отжимаем рычаг с помощью монтировки вниз и тянем шаровую на себя.

6. Вставляем новую шаровую в рычаг.

7. Вставляем два болта крепежа шаровой, накручиваем гайки, и затягиваем.

Не забывайте держать болты от проворота.

8. Отжимаем рычаг с помощью монтировки вниз и вставляем палец шаровой в кулак.

9. Наживляем и затягиваем гайку крепления пальца шаровой.

Если гайку стало сложно крутить и вы видите что резьбы еще много, стукните молотком под низ шаровой. Так палец зайдет глубже и вам будет легче затянуть гайку.

Редко, но бывает в момент затяжки гайки палец начинает проворачиваться. Для решения этой проблемы подставляем подпорку под шаровую и затягиваем гайку пальца.

10. Устанавливаем колесо.

Самый простой способ без домкрата и подъемника

Если деталь сверху, необходимо выполнить следующее:

Остановитесь на ровной поверхности и поставьте машину на ручной тормоз.
Попросите помощи у пассажира, чтобы он нажал на педаль тормоза. Если помочь вам некому, то воспользуйтесь подручными средствами (например, лопатой). Зафиксируйте тормоз в нажатом положении.
Начните понемногу раскачивать верхнюю часть колеса от себя, к себе.

При неисправности эти действия приведут к люфту. Помимо этого будут хорошо слышны посторонние скрипы. Однако используя представленную технику проверки, поломку можно определить только при значительном износе элемента подвески.

Замена шаровой опоры👍шевроле авео 1.2, 1.4, 1.6 (т200, т250, т255 и т300) по низкой цене в москве в автосервисе gm-city

Задачи шаровых опор автомобиля Шевроле Авео – обеспечить подвижность поворотных кулаков подвески и достаточную степень свободы во время маневров, когда изменяются углы поворота колес. Когда элементы исправные и достаточно подвижные, машина свободно преодолевает любые неровности дороги.

При их поломке наблюдается потеря контакта с дорогой на спуске и серьезное увеличение нагрузки при наезде на препятствия. Возникают проблемы и при наличии люфтов – изменяются углы поворота колес, ухудшается управляемость, снижается безопасность эксплуатации авто. А при отсутствии своевременной реакции на ремонт авто придется потратить намного больше.

Проблему можно обнаружить по тому, что во время поездки у машины застучала шаровая опора или транспортное средство без причины отклонилось от прямой. И даже по тому, что стало тянуть руль на неровностях даже при движении на небольшой скорости. Для поворота рулевого колеса требуется прилагать больше усилий – в том числе, и во время парковки.

Обнаружив эти причины, стоит обратиться к специалисту в сервисный центр GM-City. Наших клиентов ждут оперативное обслуживание, оригинальные запчасти на Авео и цены ниже средних по Москве.

Порядок замены верхних и нижних шаровых опор

Для снятия и установки вам понадобится:

домкрат;
гаечные ключи или головки на 13, 22 и 27;
монтировка;
молоток;
металлическая щетка;
прочная деревянная опора.

Облегчить демонтаж шаровой можно с помощью специального съемника. При его отсутствии можно воспользоваться молотком. И обязательно запаситесь средством WD-40. Оно поможет открутить заржавевшие резьбовые соединения.

Порядок демонтажа опор:

Поддомкратить авто и снять колесо.
Подставить деревянную опору под нижний рычаг и опустить машину, чтобы элементы подвески заняли стандартное положение.
Очистить шаровые опоры и резьбу крепления с помощью металлической щетки.
Обработать резьбовые соединения на пальце и креплении шарнира средством WD-40.
Извлечь резиновый держатель тормозного шланга из кронштейна на рычаге.
Открутить гайку крепления пальца верхней опоры.
Отвести тормозной шланг в сторону.
Съемником выпрессовать палец верхней шаровой из поворотного кулака. При отсутствии специального приспособления — выбить деталь ударами молотка. Для этого нужно отжимать шаровую монтировкой, постукивая по месту крепления опоры к поворотному кулаку.
Открутить гайки крепления к верхнему рычагу.
Снять шаровую.

Перед демонтажем нижней опоры необходимо открутить гайку ступичного подшипника. При ее снятии нужно отвести поворотный кулак в сторону, одновременно снимая ступицу со шлицов наружного ШРУСа.

Монтаж шаровых опор выполняется в порядке, обратном снятию. Перед установкой деталей необходимо нанести смазку «Литол» на место соединения пальца с корпусом — это продлит срок службы изделия.

Замена шаровой опоры на Шевроле Авео: пошаговая инструкция для начинающих механиков

Далее устанавливаем противооткатные упоры под задние колеса транспортного средства и передвигаем селектор КПП на первую или заднюю передачу; Теперь поддомкрачиваем переднюю сторону автомобиля и раскручиваем баллонным ключом болты на колесе, поле чего извлекаем изделие. Перед подъемом автомобиля важно обеспечить автомобилю устойчивость, чтобы во время выбивания шаровой домкрат не вылетел с-под машины: для этого требуется подложит деревянную доску под опору домкрата и установить деревянный брус под лонжероны двигателя; Затем берем ключи на «14» и «19», и ослабляем стопорную гайку, попутно откручиваем фиксатор рулевой тяги. Берем молоток и аккуратно постукиваем по поворотному кулаку, чтобы освободить тягу; Теперь снимаем старый наконечник и монтируем новую деталь к стопорной гайке, после чего устанавливаем кулак и зажимаем деталь стопорной гайкой, фиксируя элемент; Откручиваем гаечным ключом фиксирующее крепление шаровой опоры. При затруднительном демонтаже крепления требуется залить жидкостью типа WD-40, после чего оставить конструкционный узел окисать от налета на 20-30 и повторить процедуру заново; После снятия фиксатора шаровой опоры, аккуратно выбиваем деталь деревянным молотком. Если молот из метала, то в место удара требуется подложить деревянную дощечку для смягчения удара – важно не повредить шаровую; Далее берем новую шаровую опору и вставляем основанием в нижний кулак, закручиваем фиксирующие гайки по периметру и собираем всю конструкцию в обратном порядке по данной инструкции.

Аналогичная процедура проводится со второй стороной переднего моста автомобиля. Помните, производитель рекомендует менять шаровые опоры парой, что позволит увеличить эксплуатационный ресурс остальных узлов автомобиля, а также повысит безопасность при использовании транспортного средства. Также во время поиска комплектующих желательно отдавать предпочтение оригинальным деталям или аналогам, рекомендуемым производителем.

Источник

Диагностика лучше ремонта

Ряд нехитрых правил поможет вам сохранить подвеску, нервы и деньги.

Придерживаясь их в повседневной жизни, вы сможете свести риск аварии к нулю:

Регулярно проводите проверку состояния шаровой опоры. Даже если вы сами не разбираетесь в тонкостях устройства автомобиля, всегда можно обратиться к специалистам или позвать в гости знающего соседа или друга.
Следите за наличием смазки. Не только замена порванных пыльников спасет вас от дорогостоящего ремонта, но и вовремя смазанная деталь.
Не игнорируйте посторонние звуки. Как только автомобиль начинает издавать стук, лязг и скрежет — стоит загнать его на смотровую яму и проверить неисправности шаровой.
Ездите аккуратно. Быструю езду любят все, однако игнорировать дорожные ямы и скакать по лежачим полицейским, не сбавляя скорости, не стоит, если вам дорого ваше авто.
