Самостоятельная замена шаровой опоры на рено логан без снятия рычага

Проверка шаровых опор передней подвески рено логан 1,4 |

Необходимость проверки шаровых опор передней подвески автомобиля Рено Логан 1,4 появляется после возникновения периодических одиночных либо спаренных стуков при проезде неровностей (наезд на бордюр или большой камень), со стороны передних колес, так же возможен стук при трогании с места.

Этот стук хорошо ощутим на руле, а в особо запущенных случаях даже на кузове автомобиля (особенно при трогании с места и переключении передач).

Техническим регламентом обслуживания автомобиля Рено Логан 1,4 предусмотрена проверка шаровых опор раз в 15.000 км пробега. Но делать это можно и чаще. В первую очередь осматриваются пыльники шаровых. При обнаружении их износа проводится проверка наличия люфта при помощи монтажки, описанная ниже.

Способы проверки исправности шаровой опоры Рено Логан 1,4

На слух

Нужно иметь определенный опыт чтобы определить на слух, что стучит именно шаровая. Аналогичные звуки могут издавать неисправные стойки стабилизатора, разбитый сайлентблок рычага подвески, слабозатянутые гайки, болты подвески или колеса и пр.

Прикладывая усилие к поддомкраченному колесу

Нужно поддомкратить автомобиль и вывесить колесо с той стороны где стук. Взявшись руками сверху и снизу колеса качаем его от себя — к себе, в вертикальной плоскости. Если в шаровой опоре имеется люфт, он будет хорошо ощутим. См. фото в начале статьи.

При этом, чтобы исключить возможность люфта в подшипнике ступицы колеса желательно чтобы во время раскачки колеса помощник в салоне автомобиля нажал на педаль тормоза. Так можно точно определить — где люфт в шаровой или ступичном подшипнике.

Прикладывая усилие к самой шаровой

Загоняем автомобиль на яму или подъемник. Либо поддомкрачиваем и снимаем переднее колесо, чтобы обеспечить доступ к шаровой опоре. Вставляем наконечник монтажки между рычагом с шаровой и нижней частью поворотного кулака. Несколько раз отжимаем монтажку вниз-вверх. Если при приложении усилия палец шаровой хотя бы немного выдвигается из ее корпуса, то она неисправна. Если движения нет, все в порядке.

При обнаружении неисправности шаровой опоры ее необходимо заменить новой. Производить замену парой если неисправна всего одна не обязательно.

Примечания и дополнения

— Причинами выхода из строя шаровых опор передней подвески автомобиля Рено Логан 1,4 являются: попадание грязи и влаги под треснувший защитный чехол (пыльник), низкое качество изготовления детали, усталостный износ (шаровые на Рено Логан 1,4 «сдаются» к 80-100 тыс км пробега).

Во всех случаях выходит из строя пластиковый вкладыш внутри корпуса шаровой. При этом шаровая головка пальца начинает болтаться в корпусе (люфт) и стучать металл по металлу.

Еще статьи по передней подвеске автомобиля Рено Логан 1,4

Шаровая опора на рычаге | ЛоганМашина

Что представляет собой шаровая опора и как ее может вырвать из соединения?

Здравствуйте, Логановод! Давайте в сегодняшней статье разберемся, из-за чего вырвало шаровую опору Рено Логан. Ехал я по местной дороге проспекта Автозаводского и увидел сломанный с вывернутым передним колесом, синий Рено Логан. Произошел разрыв шаровой опоры, в результате чего вывернуло левое колесо из подкрылка наружу. Порвало тормозной шланг, вывернуло полуось и произошли прочие неприятности для брата Логановода. Вывод здесь напрашивается простой- шаровые опоры необходимо менять вовремя. Для того, чтобы всегда быть уверенным в технически – исправном состоянии вашего автомобиля. Рекомендуется периодически проходить диагностику ходовой части и рулевого управления.

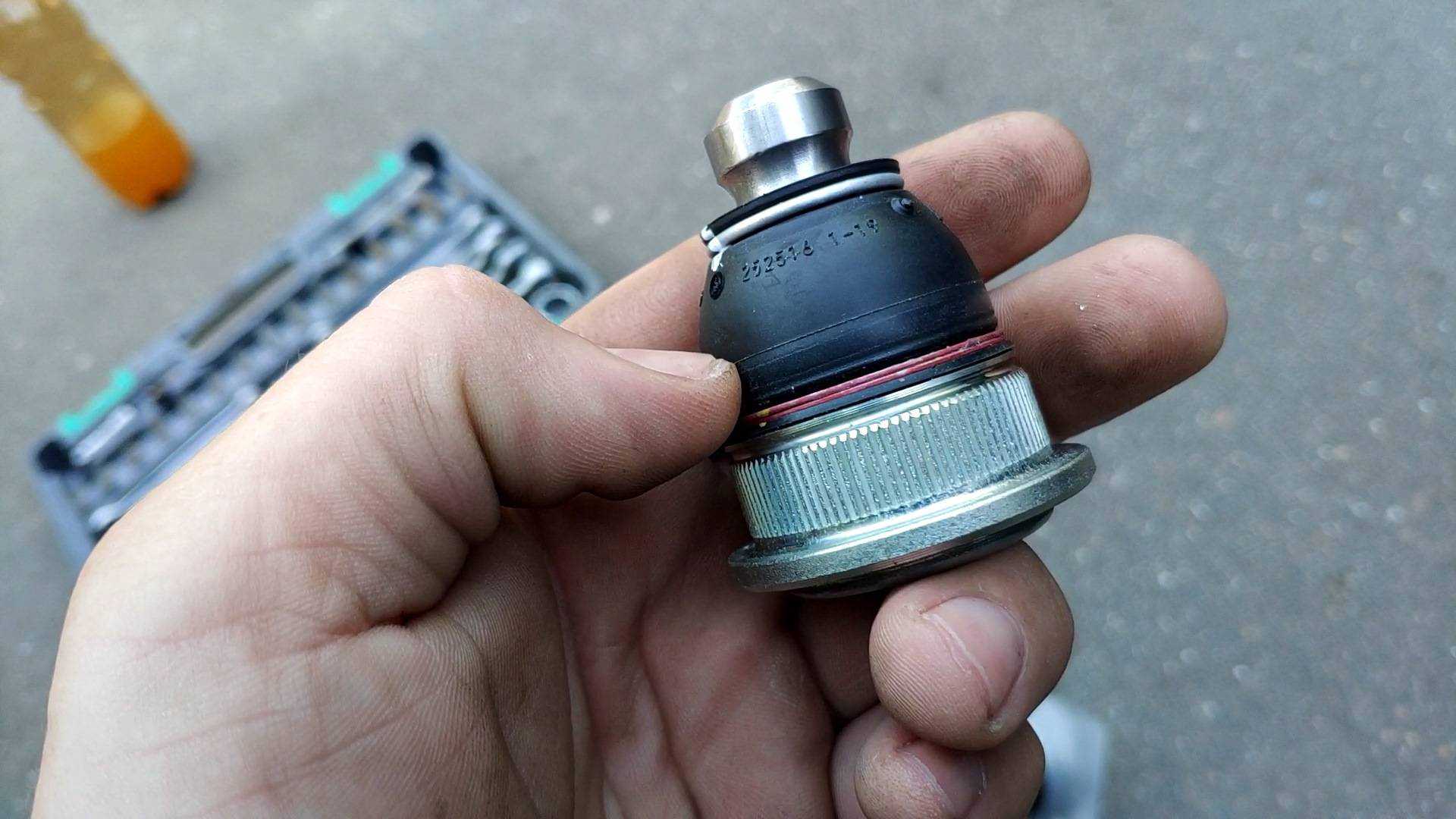

Опора представляет собой неразборный узел, внутри которой расположен шаровый палец, один конец которого выполнен в виде шара, а второй конец имеет резьбу для соединения с поворотным кулаком. Шар, в свою очередь, заключен в две стальные сферические поверхности, соединенные между собой посредством сварки. Внутри узла расположен вкладыш, позволяющий пальцу двигаться и служащий ему опорой в работе.

В исправном узле в соединении шарового пальца и вкладыша нет никакого зазора, соединение выполнено плотно. В процессе эксплуатации автомобиля происходит естественный износ вкладыша опоры и появляется зазор, что позволяет шаровому пальцу производить движение вверх и вниз, тем самым еще больше разрушая вкладыш.

К преждевременному выходу из строя шаровой опоры может привести и езда по бездорожью на высокой скорости, когда водитель не замечает ямы и ухабы, что ведет к ударной нагрузке на опору. Также отказ опоры может быть вызван потерей герметичности ее защитного «чехла» резинового пыльника шаровой. Вода и грязь с дорожного полотна образует «гремучую» смесь, агрессивно воздействующую на детали опоры, в разы сокращая срок ее эксплуатации.

Если не лениться, то состояние защитных резиновых пыльников можно определить самостоятельно без диагностики в автосервисе, внимательно осмотрев их на предмет повреждения из смотровой ямы или эстакады.

Особенно такую проверку необходимо производить, когда вы планируете отправиться на своей машине в дальнюю дорогу, чтобы сделать путешествие безопасным для себя, своих близких и других участников дорожного движения. Так как шаровая опора несет на себе огромную нагрузку от веса автомобиля и ударов о дорожное полотно, то в результате движения пальца он с силой ударяет по верхней сфере узла, оставляя на ней со временем микротрещины. Если продолжать эксплуатировать автомобиль и дальше с неисправной шаровой опорой, то в верхней сфере опоры появятся уже заметные трещины.

В результате ослабляется крепление пальца, удары становятся все значительнее и однажды, как в данном случае (см. фото), палец разрывает верхнюю сферу опоры и вырывается наружу со всеми вытекающими…

Так как неисправная опора может войти в аварийное состояние в любой момент движения автомобиля, то это грозит созданием аварийной ситуации с различным исходом. Поэтому необходимо следить за исправностью своего автомобиля, проходить диагностику ходовой части и сразу устранять найденные неисправности. Помимо этого, при приобретении шаровой опоры необходимо отдавать предпочтение оригинальным опорам завода или проверенным производителям, зарекомендовавшим себя надежностью своей продукции

Это важно, так как сегодня на автомобильном рынке запасных частей присутствует много откровенного брака, произведенного с нарушением технологии изготовления. У дешевых изделий, срок службы в разы меньше дорого оригинала, плюс минимальная надежность в процессе эксплуатации автомобиля. Посмотрите, пожалуйста, по видео:

Посмотрите, пожалуйста, по видео:

На этом заканчиваю писать. Пишите и вы комментарии, делитель опытом эксплуатации опор и ставьте лайки.

До свидания. Удачи на бесконечных просторах дорог!

Вам так же будет интересно узнать:

Комментарии о разрыве шарового шарнира на Drive2.ru

Стойки стабилизатора поперечной устойчивости

Luk VS Valeo: срок службы

Срок бесперебойной работы любого качественного сцепления должен укладываться примерно в 100 000 километров стандартной (среднестатистической) езды. Luk и Valeo без проблем «убираются» в эти рамки благодаря прекрасным материалам, с честью противостоящим механическому износу, трению и температурным «нападкам». В дополнение можем отметить, что диски сцепления Valeo не только выполнены из прочных сплавов, но и термически обработаны, что позволяет предотвратить перегрев, деформацию и преждевременное разрушение.

И опять-таки возвращаясь к статистике: детали сцепления Valeo в среднем «доживают» до 150 000 километров, а маховик при аккуратной езде и вовсе может служить вечно.

Какие подготовительные работы необходимо провести

Замена шаровой опоры «рено логан»: как проверить, выбрать и поменять пошагово Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки. Демонтируйте суппорт.
2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую. Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится). Если старый пыльник цел, лучше сохранить его.
4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно. Будьте внимательны при работе с посадочным гнездом шаровой.
6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Инструкция по замене

• Ослабить болты обоих передних колёс.
• Приподнять перед машины домкратом и поставить её на два металлических упора.
• Со стороны замены опоры снять колесо.
• Освободить рычаг от крепления штанги стабилизатора.
• Снять металлический поддон, защищающий мотор от грязи.

Вынуть или осторожно выбить молотком болт, стягивающий соединение клеммами пальца шаровой и поворотного кулака, открутив гайку головкой на «16». Другой такой же ключ понадобится, чтобы удержать при откручивании болт. В щель между клеммами вставить плоскую мощную отвёртку или монтажную лопатку и разжать соединение

В щель между клеммами вставить плоскую мощную отвёртку или монтажную лопатку и разжать соединение.

Используя ту же отвёртку надавить на рычаг и отжать вниз. Из проухи в поворотном кулаке высвободить палец опоры.

Используя два ключа «на 18» освободить рычаг от его переднего и заднего крепления к подрамнику

Болт вынуть или осторожно выбить. Ключ «на 13» понадобится для того, чтобы ослабить болт соединения кронштейна подрамника с кузовом. Снять рычаг подвески

Снять рычаг подвески.

Далее, надо сделать следующее: отсоединить опору от рычага.

По очереди, с одной, и с другой стороны, поддевать её корпус плоской мощной отвёрткой под бурт и, опираясь на рычаг.

Выпрессовать опору из проухи в нём.

Осмотреть проуху — вокруг неё не должно быть разломов и сколов. Поверхность, на которую будет устанавливаться новая деталь, перед запрессовкой должна быть очищена от грязи и выровнена (если металл подвергся коррозии). В противном случае при запрессовке жёсткой сцепки не произойдёт.

Подложить под рычаг кусок трубы с диаметром, большим чем у шаровой, а её саму вставить в проуху.

Запрессовать опору в проуху рычага, осторожно пользуясь молотком. Бить по оправке, которая опирается на края корпуса. Далее, надо произвести сборку: поставить рычаг на место, закрепить колёса

Перед тем как установить новую опору, желательно применить смазку (литол или его аналоги)

Далее, надо произвести сборку: поставить рычаг на место, закрепить колёса. Перед тем как установить новую опору, желательно применить смазку (литол или его аналоги).

Нюансы, на которые стоит обратить особое внимание?

1. Приподнимая перед машины домкратом, надо вывешивать сразу два колеса. Если вывесить только одно из них, детали передней части окажутся зажатыми вверху стабилизатором поперечной устойчивости. Демонтировать рычаг в таком случае будет невозможно.

2. С клеммными соединениями надо обращаться бережно! Замену шаровых опор производить очень аккуратно. Грубых действий, к которым привыкли владельцы отечественных автомобилей, Renault Logan не потерпит. Они могут привести к серьёзной порче деталей машины.

Болт клеммного соединения надо вытаскивать аккуратно или осторожно выбивать выколоткой из мягкого металла. При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку. При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку

При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку.

Осторожно производить монтаж новой шаровой опоры, чтобы не испортить защитный чехол из резины. Шаровая опора – очень важная составная передней подвески и машины в целом. Её повреждение может привести к страшной аварии с печальными последствиями

Её повреждение может привести к страшной аварии с печальными последствиями

Шаровая опора – очень важная составная передней подвески и машины в целом. Её повреждение может привести к страшной аварии с печальными последствиями.

Иногда отремонтированная деталь служит даже дольше, чем новая. Ремонт не стоит производить самостоятельно, лучше поручить его грамотному работнику из автотехцентра (реставратору). Хотя, и этого делать не стоит. Стопроцентных гарантий дальнейшей исправной работы не сможет дать никто. В целях безопасности, при подозрении на поломку шаровой опоры, желательно сделать её замену.

Проверка состояния ходовой части и трансмиссии

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.

Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…

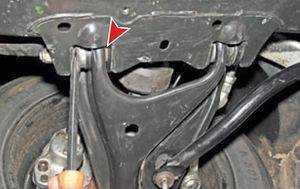

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.

Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…

…передней…

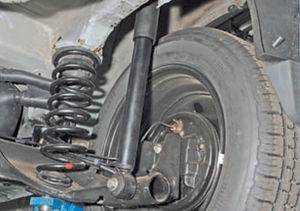

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.

Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается. Проверяем отсутствие течи масла из коробки передач…

…через сальник корпуса внутреннего шарнира привода правого колеса. При наличии течи заменяем сальник.

Это интересно: Как раскладываются задние сиденья на рено дастер — рассказываем во всех подробностях

В итоге

Процедура смены сферического шарнира не настолько проста, как замена охлаждающей жидкости на Renault Logan, но вполне реализуема обычным автомобилистом. И все же каждый из них мечтает продлить срок службы этой детали подвески. Для этого нужно периодически инспектировать состояние защитного пыльника.

При осмотре особое внимание уделять потертостям, трещинам и любым другим механическим повреждениям резинового элемента. Если что-либо из перечисленного обнаружено, то следует не только сразу сменить пыльник, но и проверить люфт в узле путем его вертикального перемещения. При его наличии следует предполагать установку нового шарнира

При его наличии следует предполагать установку нового шарнира.
