Палец шаровой: назначение, описание с фото, технические характеристики, размеры, возможные неисправности, демонтаж и правила установки

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

• Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
• Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
• Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
• Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
• Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Читать также: Как установить кольца на скутер

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Семь раз проверь…

К сожалению, российские продавцы далеко не всегда честны перед своими покупателями — встречаются случаи продажи откровенного брака или подделок в оригинальных коробках. Поэтому при покупке нужно не только посмотреть на красивую упаковку со знакомым логотипом, но и проверить, насколько хорошо работают шаровые опоры.

Достаньте их из коробки и попытайтесь прокрутить — они должны вращаться с ощутимым усилием, но не стопориться и не проскальзывать в определённых участках

Если продавец утверждает, что вы получите цельнокованые детали, обратите внимание на их корпус. Он не должен содержать сварных швов или неаккуратно закатанного фланца — в противном случае вы видите дешёвые шаровые опоры с низкой прочностью и малым сроком эксплуатации

Лучшие цены и условия на покупку новых авто

Какие типы креплений бывают

Классический – палец в ступице, а корпус прикручен к элементу подвеске. Почему классический? – Много марок автомобилей использует подобный тип. Большинство знает его по отечественным машинам советской эпохи.

«К верху попой» – та же «классика», только наоборот. Одним из преимуществ считается простота замены, можно своими руками поменять.

«Капиталистическая 2.0» – это когда буржуи захотели заработать много денег и придумали шарнир запрессовывать в элемент подвески. В других случаях можно просто поменять деталь и сохранить рычаг. В таком типе автопроизводителем отдельная замена не предусмотрена. Бери и покупай новый рычаг в сборе с шаровой.

Но есть народная пословица: «На каждую хитрую жопу найдется свой болт с резьбой». Народные умельцы научились отдельно менять деталь, сохранив старую подвеску.

«Капиталистическая 2.1» – это улучшенная версия буржуйского типа крепления. Они пошли дальше и запрессовали опору в ступицу. Рычаг поменять слишком дешево для них показалось, а давайте запрессуем в кулак, ступица в сборе дороже стоит, чем «лопух» подвески. Наши специалисты и здесь смогли надурить хитрых капиталистов, могут такую шаровую заменить, но в гараже своими руками может не получиться.

Сегодня разберем, как поменять шарнир в любом типе крепления самостоятельно. Последнюю разновидность трогать не будет – здесь своими руками уже будет проблематично.

Что такое шаровая опора в машине

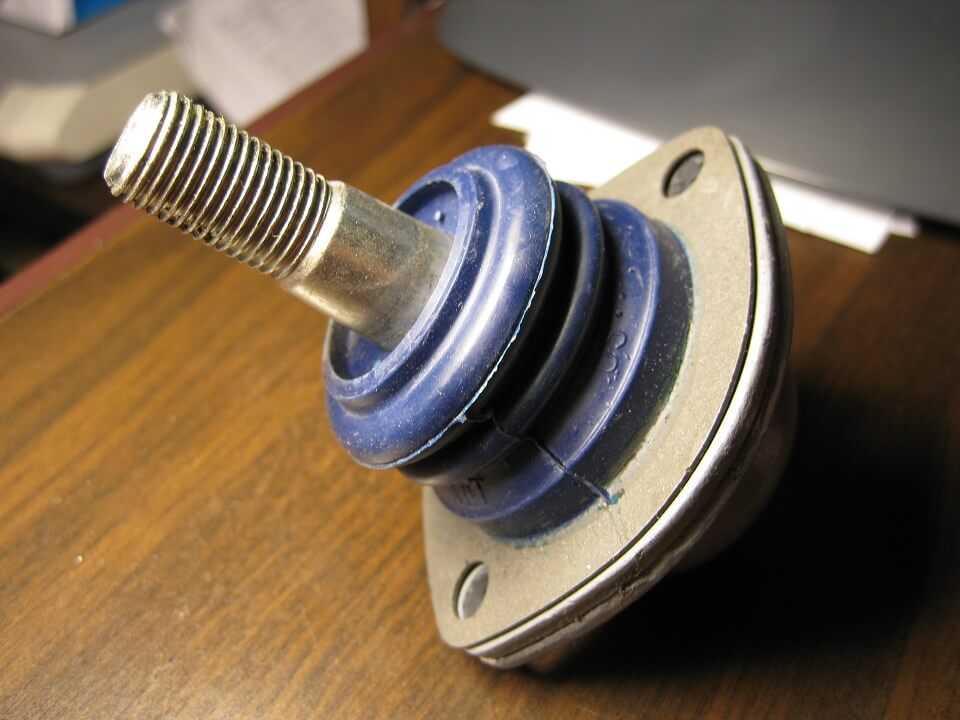

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

1. Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
2. Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
3. Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
4. Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
5. Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
6. Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
8. Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Удачная конструкция — залог успеха

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

• стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
• металлический корпус цилиндрической формы;
• полимерный вкладыш;
• прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
• пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Шаровая опора — назначение и конструкция

Рубрика: Ходовая

Предназначение шаровой опоры заключается в обеспечении связи между поворотным управляющим рычагом и колесной ступицей, благодаря чему осуществляется их взаимное свободное вращение. Чтобы защитить от попадания внутрь пыли и влаги на шаровую опору одевается резиновый чехол. Шаровая опора — назначение и конструкция этого узла в нашем материале.

Шаровая опора — назначение и конструкция

Шаровая опора является конструктивным элементом автомобильной подвески, предназначенным передавать управляющий сигнал от рулевого механизма колесу. Основное достоинство шаровой опоры заключается в возможности совершать свободные угловые перемещения сопрягаемых узлов, а также максимальной простотой конструкции.

Назначение и конструкция

Конструктивно шаровая опора это отдельный узел, включающий две сопрягаемые части, со сферическими поверхностями контакта. Одна часть является стержнем, со сферической бобышкой на одном из концов, и резьбой которой она соединена с рычагом от поворотного механизма.

Другой частью узла охватывается первая, для этого в конструкции этой детали предусмотрена сферическая поверхность внутри.

Чтобы соединить шаровую опору и ступицу колесу, ее корпус располагает фланцем, с несколькими крепежными отверстиями. Для крепления сферической опоры на рычаге подвески применяется резьбовой конец.

Шаровая опора это достаточно надежный конструктивный узел, которым в случае правильного ухода обеспечивается необходимая долговечность. Для обеспечения безотказной работы шаровой опоры необходимо использовать смазку, закладываемую в контактной полости.

Шаровая опора — собенности эксплуатации

В случае утечки смазки или попадании внутрь рабочей полости влаги происходит неблагоприятное воздействие на работу шаровой опоры, что может привести к выходу ее из строя. Замена шаровых ваз 2107 http://vazkorch.ru/podveska/zamena-sharovyx-vaz-2101-2107.html и других моделей авто не представляет проблем, но лучше следить за состоянием шаровых, чтобы продлить срок эксплуатации. Чтобы защитить контактные поверхности шарнира применяют специальную резиновую накладку, которая называется пыльником.

При недостаточном количестве смазки может произойти износ шаровой опоры. Внешние признаки, указывающие на это заключаются в появлении посторонних звуков при езде по дорогам, имеющим покрытие плохого качества. Кроме того повышение износа сферической опоры происходит из-за попадания влаги, которая приводит к замерзанию смазки когда температура окружающей среды отрицательна.

Шаровая опора изнашивается и это приводит к появлению люфта, из-за чего ухудшается управляемость транспортным средством и может привести к дорожному происшествию.

Чтобы обеспечить безотказную работу шаровой опоры требуется проведение регулярного и систематического контроля за состоянием защитного пыльника. Во время осмотра пыльника шаровых опор их проверяют на наличие трещин и повреждений.

Если нарушена целостность пыльника следует проверить состояние, которое имеет сама шаровая опора. Сферическая опора должна проходить проверку в автосервисе.

Замена элемента подвески

Перед тем, как начинать ремонт, транспортное средство необходимо разместить на подъемнике. Также замену шаровой без съемника можно выполнять при наличии смотровой ямы в гараже, что актуально для тех, кто планирует проводить эти мероприятия самостоятельно.

В этом случае следует использовать противооткатные клинья, которые устанавливаются под каждое колесо авто, а также включить вторую передачу и затянуть ручник. Для выполнения работы понадобится целый набор инструментов, который включает:

• ключ на 22 и на 7;
• разводной ключ;
• медицинский шприц;
• щетку по металлу;
• съемник шаровых опор.

Помимо этого, необходимо запастись специальной смазкой для шаровых опор и проникающей жидкостью WD-40. Замена верхней и нижней опоры транспортного средства выполняется по одному алгоритму.

• Снимается колесо.
• При помощи щетки осуществляется зачистка креплений и их обработка жидкостью WD-40.
• Ослабляются гайки опор примерно на два оборота, для чего используется ключ.
• Устанавливается специальный съемник, позволяющий демонтировать опоры за один прием, поочередно верхнюю и нижнюю.
• При необходимости приложения дополнительного усилия применяется молоток и выколотка.
• После выпрессовки опор снимаются крепежные элементы, а также зажимаются рычаги, что предотвращает прокручивание пальца.
• Производится демонтаж опоры, и очищается место её посадки на рычаге.
• Уплотнительная шайба снимается с изношенной детали и ставится на новую опору.
• Выполняется монтаж нового элемента, который предварительно смазывается веществами Литол-24 или ШРБ-4.
• Устанавливается на штатное место пыльник.
• Шаровая опора окончательно фиксируется на рычаге, путем затягивания гайки.

Если акцентировать внимание на нижней опоре, то тут имеются некоторые нюансы. Так, при выкручивании крепежной гайки часто начинает прокручиваться палец

Исправить ситуацию помогает монтажка, которая вставляется между кулаком и тормозным щитом.

Также может понадобиться ключ на 7, который позволяет снять заглушку, чтобы проверить наличие смазки. Пополнить или заменить последнюю можно при помощи шприца (без иглы). После этого можно сказать, что замена шаровых опор своими руками успешно закончена.

Устройство и назначение

Конструктивно это изделие выполнено в виде шарнирного соединения. Его основа – шар из износостойкого материала. Вместе со специальными вкладышами он помещается в металлическую оболочку. Природный аналог конструкции – суставы верхних, нижних конечностей человека, животных.

Шаровые опоры служат в автомобиле в качестве соединения рычагов подвески со ступицами управляемых колес. Они обеспечивают постоянное соотношение горизонтального положения осей с вертикальной плоскостью вращения колес при любых углах поворота, неровностях дорожного покрытия. На машинах отечественного производства используются по два устройства на каждое колесо (верхнее, нижнее), на иномарках – по одному. В некоторых моделях их может быть больше, в зависимости от конструкции передней подвески.

Видеоролик наглядно демонстрирует устройство механизма, процесс работы в разных условиях:

Опора шаровая: как устроена и работает

Начнем с того, что есть определенный набор жестких требований касательно положения колес относительно дорожного покрытия

Что касается управляемых колес, также предельно важно обеспечить возможность маневрирования

Если просто, колеса должны быть надежно закреплены и одновременно должна быть реализована легкость и эффективность рулевого управления. При этом именно шаровая опора позволяет поворачивать колеса и соединяет ступицу управляемого колеса с рычагами подвески.

Если рассматривать историю создания,  шаровые опоры были созданы в качестве альтернативного решения в целях замены шкворневого механизма. Изначально  такие опоры стали элементами передней подвески для обеспечения поворота колеса вокруг вертикальной оси.

При этом конструкция шаровой опоры после ряда доработок достаточно давно остается неизменной. Если первые версии были двумя штампованными частями корпуса, которые соединялись точечной сваркой, далее была разработана литая опора с резьбовой крышкой. Также шаровые бывают обслуживаемыми и не обслуживаемыми.

Сегодня  наиболее распространена конструкция не обслуживаемой шаровой опоры. Такое решение включает в себя:

• палец с шаром;
• резьба;
• корпуса со сферической выемкой;
• пыльник;

Пыльник создан для защиты от влаги и грязи,  надевается на палец и предотвращает попадание воды и абразива внутрь корпуса шаровой, который заполнен специальной смазкой. Функционально шаровые шарниры обеспечивают в момент вертикального перемещения колеса фиксированное положение в горизонтальной плоскости.

Это возможно благодаря тому, что шаровой палец может вращаться в корпусе и раскачиваться на определенные углы. Получается, шаровая это деталь,  которая в плоскости крепления обеспечивает как линейные, так и вращательные перемещения пальца.

С учетом нагрузки и особенностей работы, шаровые изготавливаются из стали. Также для снижения трения рабочих поверхностей сферическое углубление корпуса имеет особое покрытие из пластика или полимера.

Однако есть шаровые опоры, где такого покрытия нет (преимущественно на старых импортных авто, а также отечественный автопром). Причина – если на модели стоят разборные шаровые опоры, люфты в них можно устранить путем подтяжки крышки.

По способу крепления шаровых можно выделить два типа:

• шаровая крепится болтами к рычагу;
• шаровая запрессована в рычаг или является единым целым с узлом;

В первом случае если шаровая выйдет из строя, деталь, закрепленная болтами, меняется на новую. При этом фиксация осуществляется все теми же болтами. Во втором случае необходима замена рычага подвески с шаровой опорой в сборе.

Само собой, второй вариант более дорогой, так как кроме шаровых, которые быстро выходят из строя, приходится менять и сам рычаг (зачастую, находящийся в хорошем состоянии). Такая конструкция в большей степени характерна для немецких и японских авто.

На практике, запрессованные в рычаг шаровые служат дольше съемных, однако о существенном увеличении срока службы говорить нельзя.  Дело в том, что шаровая находится под большими нагрузками (масса авто опирается на небольшую площадь поверхности шара).

Если к этому добавить пассажиров, грузы и удары при езде, нагрузка увеличивается значительно. По этой причине, если нужна шаровая опора на ту или иную модель машины,  при выборе лучше отдавать предпочтение только дорогому оригиналу или решениям, близким по качеству.  Это значит, что следует сразу отбрасывать дешевые предложения и аналоги.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

• Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
• Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
• Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
• Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
• Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Читать также: Масло репсол 10w 40 отзывы

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Какие опоры подходят

На Ниссан Кашкай 2 выпускается несколько вариантов шаровых опор от разных производителей, они отличаются ценой, качеством, комплектацией. Для удобства мы составили таблицу с артикулами и примерной стоимостью нужной детали.

Бренд	Артикул	Цена в рублях
FEBI BILSTEIN (Германия)	34666	1200
LEMFÖRDER (Германия)	3827601	1000
MOOG (Швейцария)	NISB8910	700
NK	5042243	600
DELPHI	TC1989	900
TRW	JBJ1095	1000
OPTIMAL	G3-1034	800
SIDEM	41283	1100
LYNXAUTO	C1307LR	600

Это далеко не весь список запчастей, многие производите из разных стран предлагают запчасти на Кашкай второго поколения. Мы предлагаем рассмотреть наиболее качественные и популярные.

Выход из строя и ресурс

Ресурс напрямую зависит от полимерного вкладыша внутри, если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы, помню на наших заднепривоных ВАЗ, это было одно из слабых место, «шаровые» меняли через 20 – 30 000 километров. НА переднем приводе, на среднестатистической иномарке, эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя. Но прогресс что говориться на лицо, ресурс намного повысили. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.

Основной причиной выхода из строя является прорыв пыльника, как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог – они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием.

Таким образом, полимерная вставка изнашивается, «палец» начинает ходить вверх-вниз и в другие стороны, то есть появляется люфт, что просто «убивает» опору изнутри. Как раз стуки и скрипы – характеризуют износ внутренней полимерной части.

Нужна замена или ремонт – кстати, он также возможет.

Какие опоры подходят

На Ниссан Кашкай 2 выпускается несколько вариантов шаровых опор от разных производителей, они отличаются ценой, качеством, комплектацией. Для удобства мы составили таблицу с артикулами и примерной стоимостью нужной детали.

Бренд	Артикул	Цена в рублях
FEBI BILSTEIN (Германия)	34666	1200
LEMFÖRDER (Германия)	3827601	1000
MOOG (Швейцария)	NISB8910	700
NK	5042243	600
DELPHI	TC1989	900
TRW	JBJ1095	1000
OPTIMAL	G3-1034	800
SIDEM	41283	1100
LYNXAUTO	C1307LR	600

Это далеко не весь список запчастей, многие производите из разных стран предлагают запчасти на Кашкай второго поколения. Мы предлагаем рассмотреть наиболее качественные и популярные.

Устройство подвески

Попадая по невнимательности колесами автомобиля в ямки, выбоины или кочки на дороге, все последствия отражаются на передней подвеске, являющейся основным узлом по управлению транспорта. Она обеспечивает связь между колесами и кузовом.

Подвеска состоит из нескольких элементов:

• Гасящее устройство, которое обеспечивает снижение колебаний кузова (амортизатор),
• Упругие — необходимы для обеспечения усилия для перемещения колес. Нагрузка, возлагающаяся на автомобиль при езде по неровной дороге, приходится на металлические и неметаллические элементы (пружины, пневматическая камера, рессоры),
• Направляющие — обеспечивают следование колес по заданной траектории (рычаги, шаровые опоры, шарниры).

Пружины, играющие немаловажную роль в устройстве подвески, могут иметь различную форму, которая влияет на переменную жесткость. Разумеется, разные типы подвесок имеют отличающуюся структуру — некоторые элементы совмещают в себе не одну функцию.

Передняя подвеска, наиболее распространенной конструкции — это Мак-Ферсон. Данное устройство позволяет использовать нижний рычаг совместно с телескопической вертикальной стойкой. Нагрузка, в основном, приходится на кузов в том месте, где он крепится к телескопической стойке.

Преимуществами данного узла являются небольшое количество деталей, их легкий вес; несложность в обслуживании. Имеются также и недостатки: возможно изменение угла развала, уменьшение или увеличение углов установки колес в случае изменения загрузки машины. Менее популярной в использование считается подвеска на двойных поперечных рычагах. Применяется на более дорогих автомобилях.

Устройство подвески Ниссан Кашкай

Кроссоверы Qashqai первого поколения стали выпускаться с конца 2006 года. В продажу автомобиль поступил в феврале 2007 года. За первый год число владельцев Кашкай возросло до 100000, причем речь идет только о продажах в Европе. Через три года концерн Nissan инициировал рестайлинг, который помимо внешнего вида авто затронул и детали ходовой части. Предполагается, что причиной модификации стали отзывы покупателей, свидетельствующие об ограниченном ресурсе ряда составляющих подвески.

Передняя подвеска Qashqai

На кроссоверах Кашкай передняя ходовая состоит из следующих элементов:

• , который крепится к лонжеронам кузова;
• поперечных рычагов;
• шаровых опор;
• поворотных кулаков;
• амортизаторных стоек;
• стоек стабилизатора, отвечающего за поперечную устойчивость авто;
• штанги стабилизатора;
• передних и задних резинометаллических шарниров (сайлентблоков).

Указанные детали (кроме штанги) симметрично установлены с обеих сторон автомобиля. Сама подвеска относится к классу независимых, рычажно-пружинных конструкций типа Макферсон. При этом используются амортизаторные стойки телескопического типа, которые прикреплены к поворотным кулакам при помощи стяжных болтов. На стойках собраны витые пружины цилиндрической формы. С правым и левым поворотными кулаками через наконечники соединены и рулевые тяги.

Рычаги крепятся к подрамнику с правой и левой сторон благодаря резинометаллическим шарнирам. В месте соединения рычага с кулаком стоит шаровая опора. Стоит отметить, что шаровая Кашкай – узел с весьма ограниченным ресурсом, который определяется условиями эксплуатации. Частая езда по неровной дороге нагружает опору, сокращая срок ее службы.

Штанга стабилизатора зафиксирована на подрамнике при помощи двух скоб. С амортизаторными стойками правого и левого колеса она соединена посредством линков (стойки стабилизатора). Установка ступиц на Кашкае осуществляется с применением двухрядных подшипников. Такие подшипники в силу конструктивных особенностей способны выдерживать большую нагрузку (в сравнении с однорядными).

Схема задней подвески

Задняя подвеска Кашкай аналогичным образом принадлежит к классу независимых рычажно-пружинных конструкций. Основные элементы:

• верхний и нижний поперечные рычаги (установлены по два с каждой стороны);
• телескопические амортизаторы;
• поперечина и два ее усилителя;
• штанга стабилизатора поперечной устойчивости и две ее стойки (линки);
• продольные рычаги (стоят по одному с каждой стороны);
• пружины.

Конструкция подвески японского автомобиля европейской сборки не предполагает регулировку угла развала колес, поэтому при отклонении показателей от нормы стоит делать вывод об исчерпании заложенного ресурса. В такой ситуации требуется замена деталей. Регулировка схождения колес производится за счет болтов, фиксирующих нижний поперечный рычаг.

Ступицы задних колес аналогичным образом снабжены двухрядными шариковыми подшипниками. Крепление ступицы к кулаку осуществляется через цапфу (деталь, на которой расположен подшипник) – на четыре болта за флянец.

Увод автомобиля вправо или влево

Еще одним признаком износа шаровых опор является увод автомобиля в сторону. Увод – это произвольное смещение автомобиля от прямолинейного движения влево или вправо. Когда шаровые опоры исправны, а углы установки колес находятся в пределах допустимых значений, рулевое колесо стоит ровно и обеспечивает прямолинейное движение. Износ шаровых шарниров приводит к смещению автомобиля в какую-либо сторону, вынуждая водителя постоянно подруливать.

Обычно, колесо вырывает не сразу, вначале подвеска будет стучать и гриметь, и если этому не уделить достаточного внимания, палец шарнира может вылететь из корпуса и колесо вывернет в сторону. На больших скоростях это может привести к серьезной аварии.

Так как шаровые опоры являются важным компонентом подвески любого автомобиля, при их износе или выходе из строя общая управляемость и ходовые качества автомобиля ухудшаются. Поэтому, если вы предполагаете, что шаровые опоры вашего автомобиля имеют высокую степень износа и должны быть заменены, вам следует провести диагностику подвески автомобиля. Ее лучше доверить квалифицированному специалисту, который определит способ устранения данной неисправности и заменит изношенные детали в случае необходимости.

Сколько шаровых опор установлено в подвеске машины

Отметим, что сегодня  в конструкции передней подвески зачастую используют два шаровых шарнира, то есть по одной шаровой на колесо. Однако еще есть вариант, когда имеется сразу две шаровые на одном колесе:

• верхняя шаровая опора;
• нижняя шаровая опора;

Во втором случае использование сразу двух шаровых часто практикуется в конструкции внедорожников и авто повышенной проходимости.  Еще добавим, что изредка встречаются автомобили, где шаровых шесть, то есть по три на каждом колесе.

Также следует отметить, что на авто с независимой многорычажной задней подвеской шаровые опоры задних колес также могут быть применены в конструкции. С одной стороны, чем больше шаровых шарниров использовано, тем лучше. Увеличение количества опор автоматически увеличивает срок их службы, так как нагрузка равномерно распределяется между элементами.

Однако это также может затруднить поиск неисправности в подвеске, а также делает ремонт более сложным и дорогим, так как приходится приобретать больше дорогих запчастей и выполнять много дополнительных работ в рамках диагностики, замены и последующей обратной сборки.

Зачем их менять

Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.

Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. , я подробно разберу в следующей статье.

Третья причина – желание быть уверенным, что доедешь до места назначения

Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры

Это можно сделать самому или обратиться на СТО. Потратите деньги на работу мастеров, но сэкономите время. Любите самостоятельно ремонтировать – вооружаемся нехитрыми приспособлениями и читаем внимательно статью, здесь подробно рассмотрим все шаги замены.
