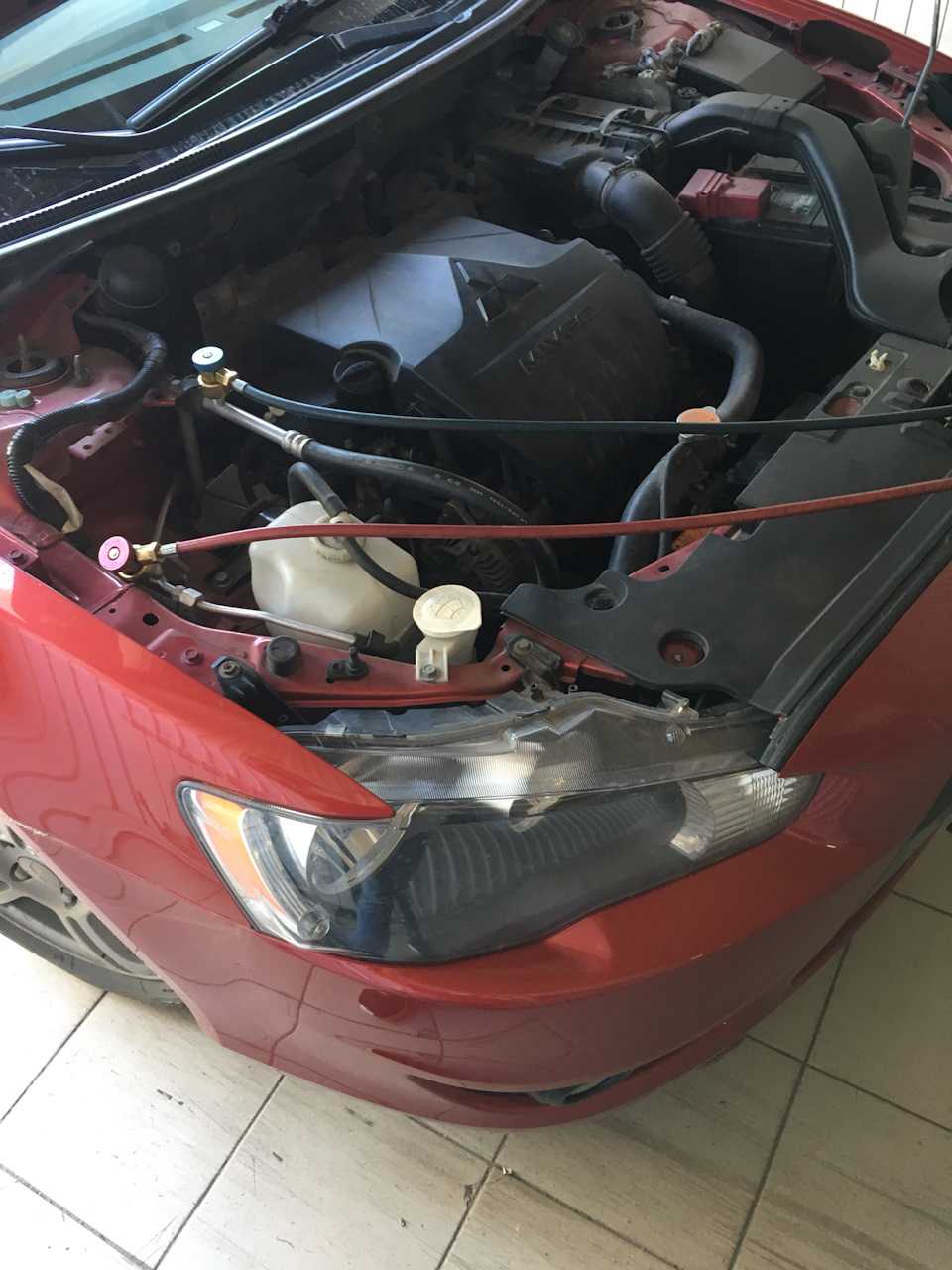

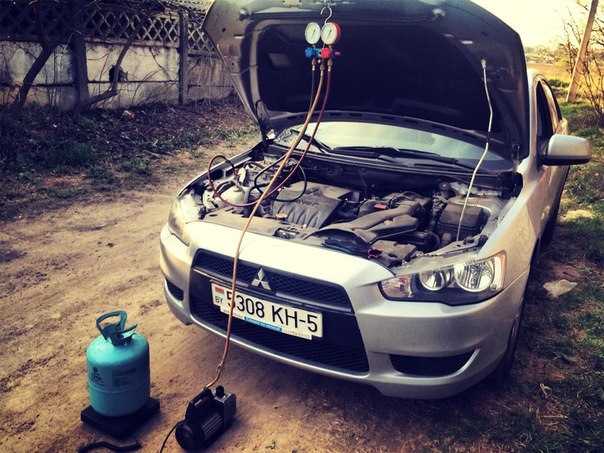

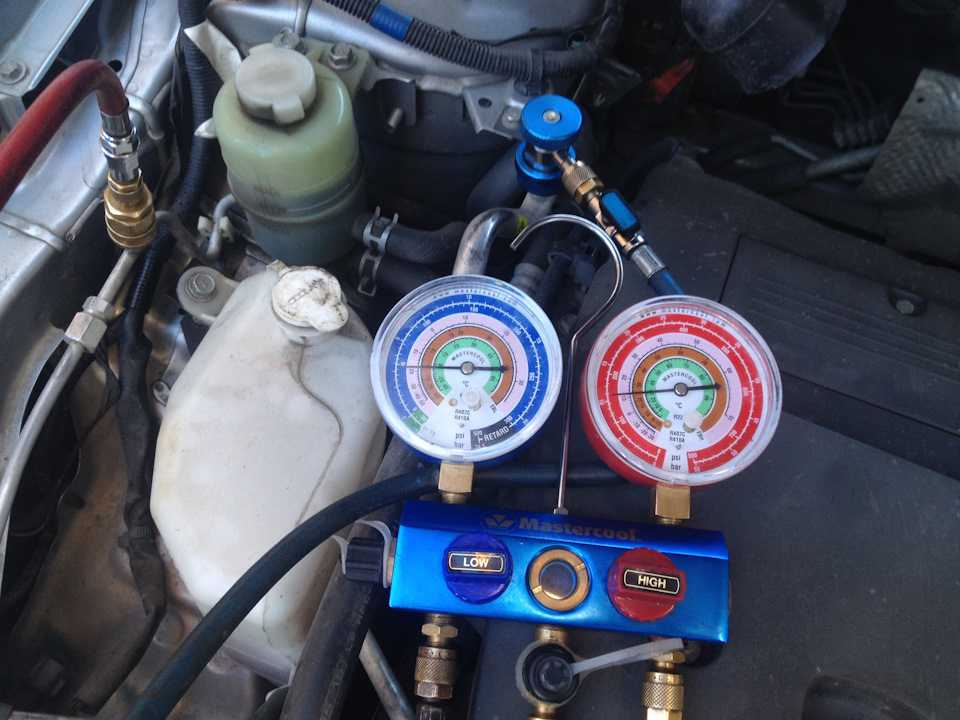

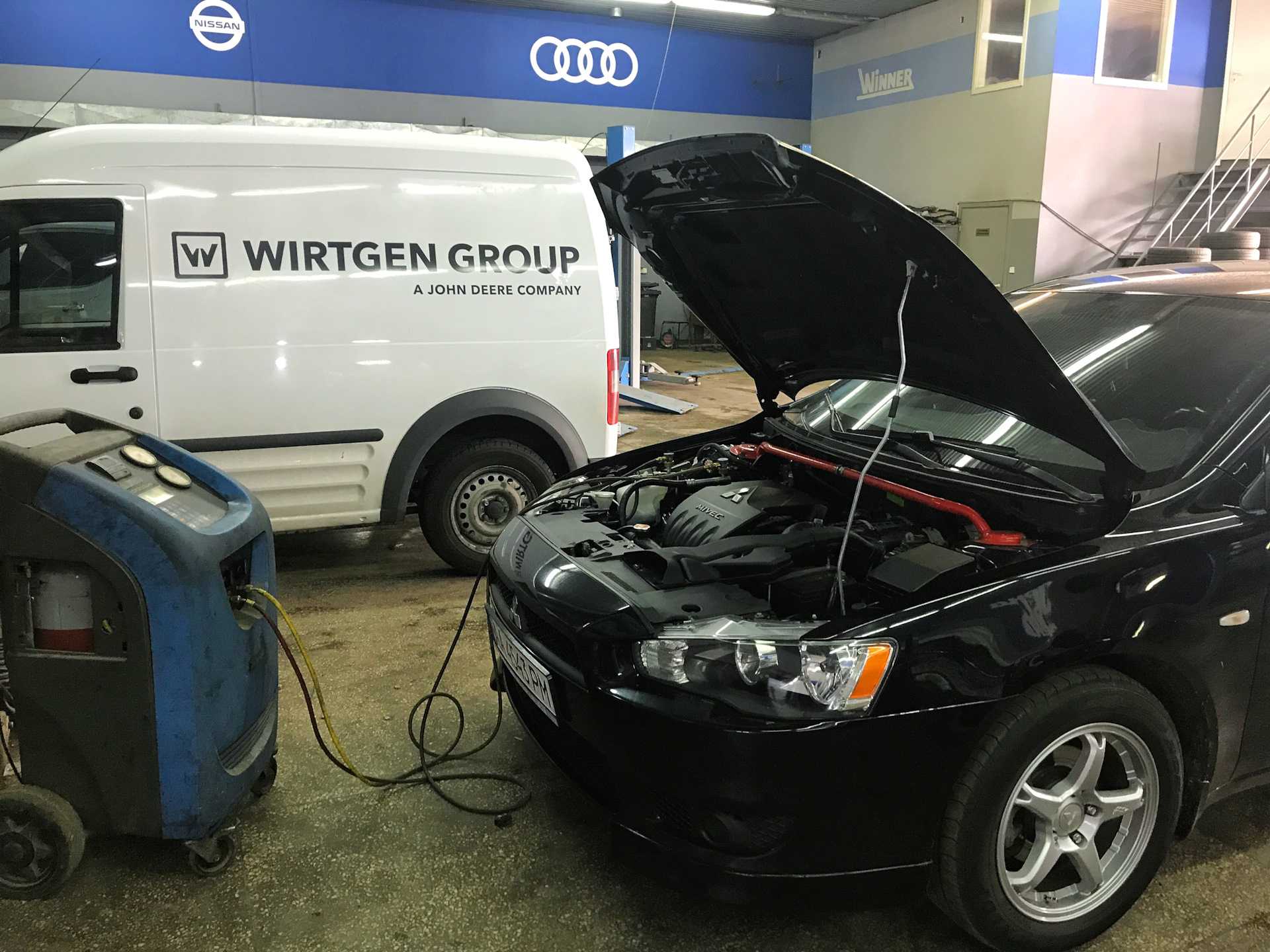

Кондиционер на митсубиси лансер 10: заправка, очистка

Что необходимо для установки

Несмотря на кажущуюся сложность, в действительности с установкой климат контроля на Mitsubishi Lancer 10 справится даже новичок в подобных делах. Да, будет намного лучше, если у вас окажется хотя бы минимальный опыт работы с автомобилями, умение собирать и разбирать узлы, а также правильно обращаться с электропроводкой.

Как показывает опыт множества владельцев десятого поколения Lancer производства Mitsubishi, установленный климат контроль работает так же эффективно, как в случае со штатным оборудованием.

Как и в случае со множеством других автомобилей, Lancer 10 имеет разный набор оборудования в зависимости от комплектации. Лишь топовые версии оснащения предусматривают наличие системы климат-контроля. Если быть точнее, то штатно климат-контроль можно получить в комплектации Intense, которая предусматривает установку двигателя объёмом 2,0 литра.

При этом у автовладельцев более скромных версий Lancer 10 есть возможность восполнить недостающие пробелы, поставив на машину систему климат-контроля. Делается это своими руками или же с помощью соответствующих автосервисов. Второй вариант надёжнее в плане качества выполненных работ, но при этом требует внушительных финансовых вложений.

Блок управления климатической установкой

Не стоит бояться смены обычного кондиционера на полноценный климат-контроль. Lancer 10 поколения имеет унифицированную платформу и кузов, что позволяет на основе одного условного скелета формировать машины с разной комплектацией. То есть под климат-контроль там предусмотрены различные пазы, отверстия и посадочные места. Некоторые из них просто закрыты заглушками. Такая особенность существенно упрощает процедуру установки и делает её возможной для реализации своими руками.

Чтобы установленный контроль климата на вашем Lancer 10 поколения работал качественно и эффективно, лучше использовать родные детали и оригинальные комплектующие.

Набор для установки состоит из:

блока управления климат-контролем;
фотосенсора (датчика света);
датчика температуры внутри салона;
вакуумной трубки.

Вакуумная трубка служит для соединения датчика температуры и корпуса печки Lancer.

Не стоит экономить, покупая комплектующие других производителей, либо же собирая комплект из составляющих с авторазборок. Обычно речь идёт о машинах, сильно пострадавших в ДТП. Не исключено, что были задеты элементы климат-контроля на Lancer 10, который выступает в качестве донора.

Купив новые оригинальные комплектующие, вы сможете выполнить всё по инструкции, не искать обходные пути и получить на выходе прекрасно функционирующий и универсальный климат-контроль.

По многим параметрам система контроля климата в автомобиле превосходит штатный кондиционер, печку и систему вентиляции, работающие отдельно друг от друга. С помощью климат-контроля вы объединяете все эти узлы в единую систему. Причём это довольно распространённое решение для тех, кто не смог себе позволить Lancer 10 в богатой комплектации, либо не захотел переплачивать за остальные комплектующие, идущие в наборе помимо системы контроля климата.

Процесс установки климат-контроля Mitsubishi Lancer X

Это интересно: Проверка и замена ремня привода газораспределительного механизма двигателя 6B31 Mitsubishi Outlander XL 2007 — 2012

Как включить Вебасто вручную?

С модулем GSM есть возможность управления подогревателем Вебасто с мобильного телефона.

Салонный пульт управления крепят, как правило, на панели приборов – так, чтобы осуществлять настройку Вебасто было удобно с водительского места. Для начала ознакомьтесь с пультом управления, изучив символы на его кнопках. Для запуска Вебасто найдите кнопку с изображением либо языка пламени, либо с подобным символом. В любом случае изображение будет понятным – оно может быть похожим на символы кнопок подогрева стекла или значки, расположенные у кнопок (рукояток) управления штатным отопителем. Вебасто включается нажатием этой кнопки, при этом на дисплее высветится индикатор работы. Повторное её нажатие выключит подогреватель.

Необходимо учитывать и то, что устройство может заблокироваться после трёх неудачных попыток пуска. Попробуйте разблокировать Вебасто, вынув предохранитель из цепи питания. Вполне возможно и то, что подогреватель уже был заблокирован раньше. Если попытка включить Вебасто с пульта всё же не удалась, то, скорее всего, придётся всё же обращаться за помощью к специалистам. Они же и подскажут, как правильно включать Webasto. Первый запуск после длительного времени «простоя» подогревателя может занять какое-то время, чтобы прокачалась топливная система устройства. Кроме этого, перед пуском нужно убедиться в отсутствии воздушных пробок в патрубках – перегрев датчиков температуры приведёт к аварийному отключению. Включить Вебасто можно также и при работающем двигателе, воспользовавшись им в качестве дополнительного отопителя салона, вернее, чтобы увеличить температуру воздуха

Это особенно важно, если у Вас машина с дизельным двигателем – «печки» дизелей плохо прогреваются, а на холостом ходу в сильные морозы и отопители бензиновых авто перестают качественно «протапливать» салон. Для того, чтобы включить Вебасто без пульта (если он сломан или по какой-то причине отсутствует), придётся найти способ «обойти» управляющую электронику. Но при этом Вы рискуете вывести устройство из строя, к примеру, перегрев его

Но при этом Вы рискуете вывести устройство из строя, к примеру, перегрев его.

Последовательность установки климат контроля

Пока не снят кондиционер, прогрейте салон, если замена кондиционера на климат контроль предполагается в холодный период года, затем :

Снять перчаточный ящик, «бардачок» на автомобильном сленге;

Снять клипсу соединения блока, воспользовавшись тонкой отверткой;

Вытащить существующих блок, сдвигая его аккуратным движением по направлению к рулю, блок движется по направляющим-салазкам;
Освободить заглушку на торпеде для крепления фотосенсора (датчика солнечной активности);
Вытащить разъемы электропроводки;

Присоединить трубку воздуховода к датчику температуры по посадке, с сильной фиксацией, установить датчик температуры. До присоединения датчика установить коннекторы в положении: «контакты вверху, фиксатор — внизу»;

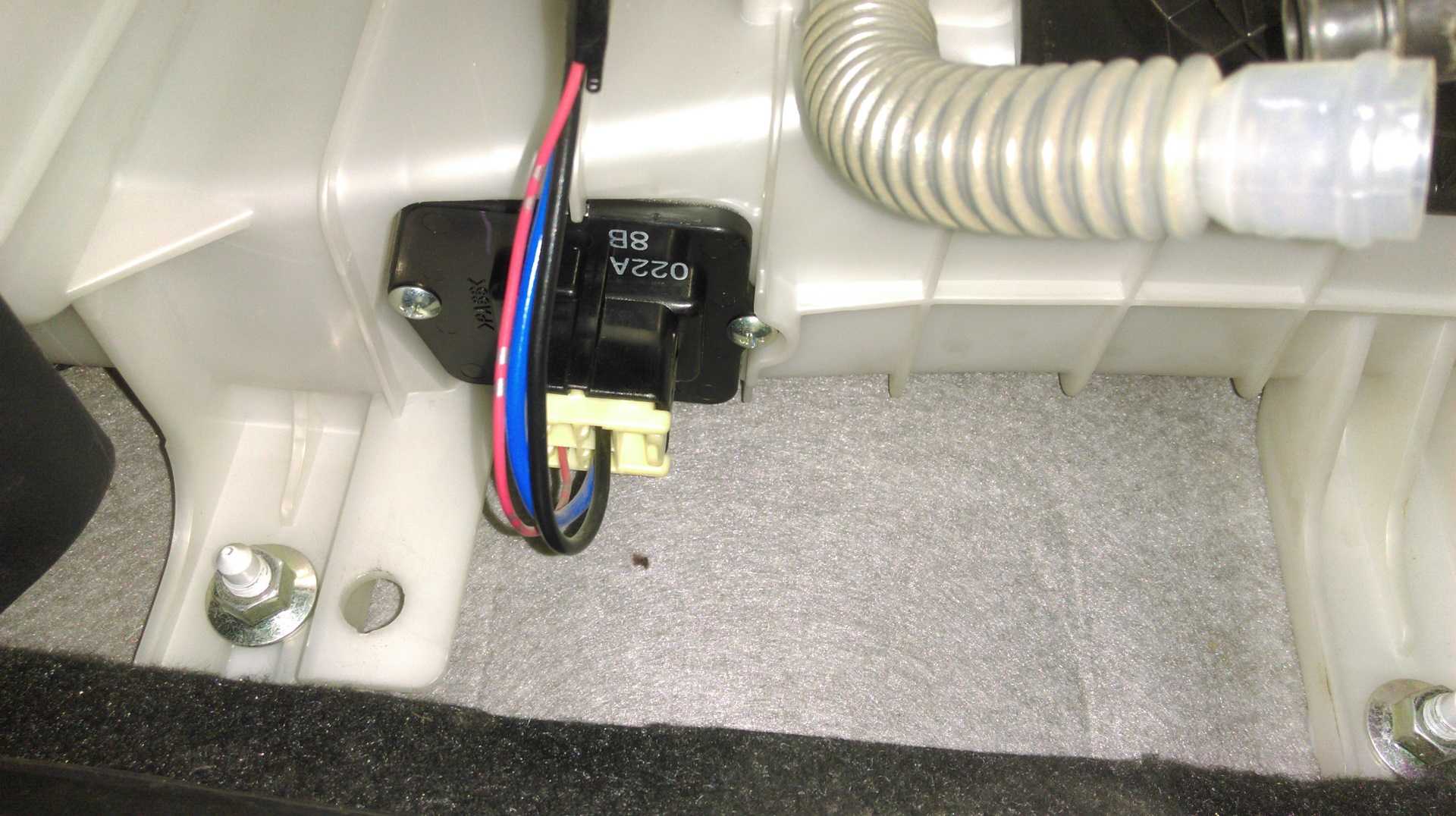

Правильное положение датчика

Соединить в натяг гофрированную трубку с патрубком печки;
Перед установкой управляющей панели с верньерами, «крутилками» на автомобильном сленге, снимаем со старой панели кондиционера пластиковые направляющие и устанавливаем их;

Проверив соединение всех разъемов, заканчиваем процесс.

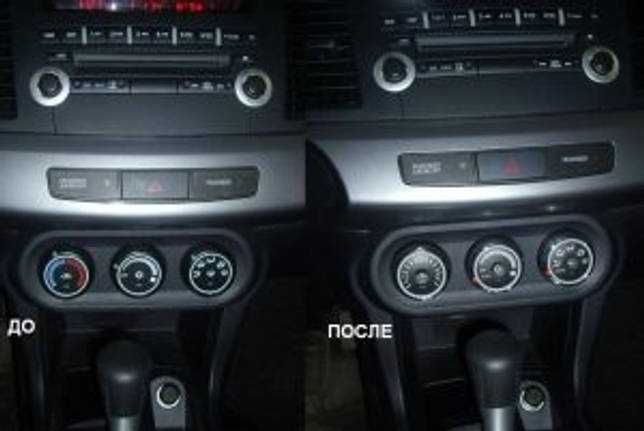

Внешний вид панели Lancer X после подключения климат контроля

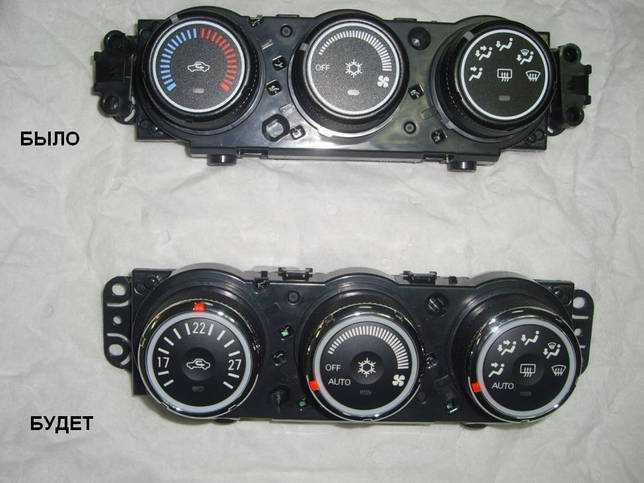

Легко заметить, что внешний вид панели кондиционера и климат контроля и почти не имеет внешних различий. Кроме этого в салоне на торпеде появится датчик солнечной активности.

Различие в панели управления в разной комплектации только в декоре, доступна панель с «крутилками»-верньерами с хромовой отделкой.

Блок отопителя

Схема 1

Схема 2

Схема 3

Для увеличения потока воздуха, снижения шума и повышения производительности охлаждения и обогрева в новом блоке совмещены вентилятор, отопитель и испаритель.

•Для увеличения воздушного потока и снижения шума используется совмещенный с отопителем блок охлаждения.

•Испаритель и отопитель установлены продольно и обеспечены сминаемой зоной, что позволяет конструкции поглощать удар в случае столкновения и снижать риск травмирования пассажиров.

•Для повышения эффективности охлаждения воздушная заслонка предотвращает повторное нагревание воздуха.

•Сливное отверстие для конденсата, поступающего из кондиционера, находится за испарителем, что позволяет избежать засорения отверстия.

•Для предотвращения перегревания лица водителя температура воздуха, поступающего для обогрева стекла, ниже температуры воздуха, обдувающего ноги.

•Датчик температуры на ребрах испарителя позволяет напрямую измерять его температуру, что снижает риск замораживания испарителя, приводящего к блокированию компрессора.

•Для защиты салона от попадания инородных предметов (опавшие листья и другие предметы) используется фильтр свежего воздуха. Он также удаляет пыльцу и пыль и обеспечивает чистоту воздуха в салоне.

•Для уменьшения количества материалов, выбрасываемых при замене фильтра, фильтр свежего воздуха и его крышка сделаны раздельными.

•Для упрощения замены фильтра свежего воздуха он установлен в задней части перчаточного ящика. Фильтр устанавливается без использования инструментов, что достигнуто посредством использования защелок, открываемых в одно касание.

Алгоритм замены автокондиционера на систему климат-контроля

Сразу предупреждаем, что предлагаемый нами алгоритм действий носит обобщающий характер и содержит последовательность действий, состав и порядок которых могут несколько различаться в зависимости от марки/модели транспортного средства.

Знания алгоритма, как поменять кондиционер на климат-контроль, недостаточно – от вас также потребуется умение работать как со слесарным инструментом, так и способность разбираться с электрическими компонентами, а также немалая толика инженерной смекалки при решении определённых задач.

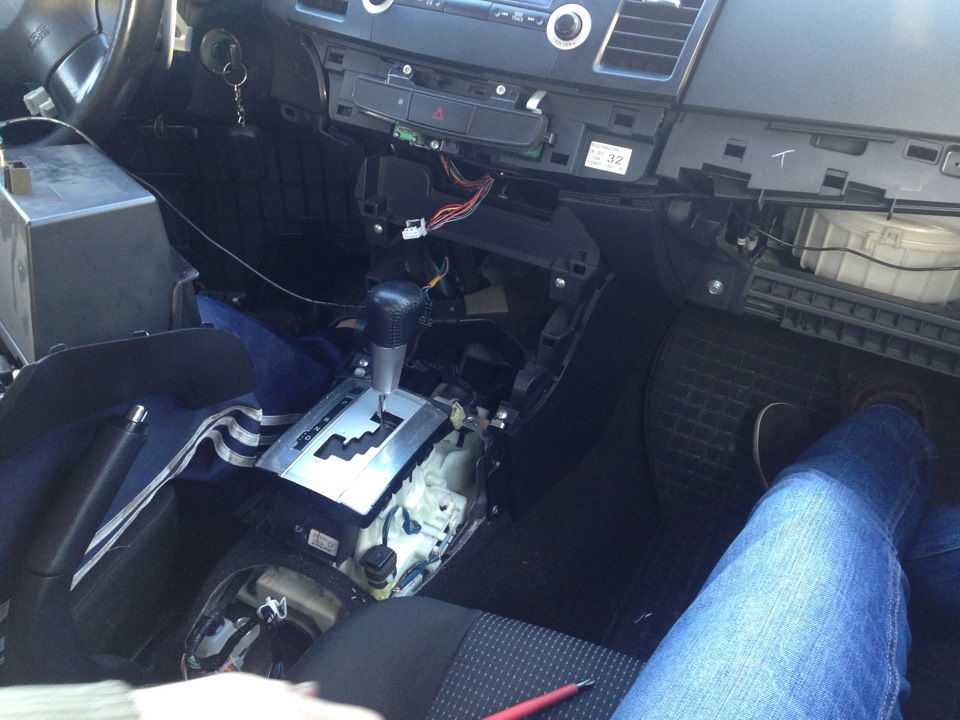

Первая задача, которую вам придётся решить, – демонтировать торпеду, поскольку большинство устройств, связанных с работой климатических систем, расположено именно здесь.

Затем нужно будет снять сам автокондиционер, части которого расположены как в салоне, так и в моторном отсеке.

Система климат-контроля автомобиля

Третий этап, который определённо можно назвать самым сложным и трудоёмким – прокладка проводки и её подключение к компонентам климат-контроля. Если используется электропроводка штатного автокондиционера – потребуется правильная врезка всех требуемых разъёмов.

В обоих случаях придётся столкнуться с большим количеством проводов, разобраться в которых будет достаточно сложно, а любая ошибка чревата в лучшем случае неработоспособностью климатической установки.

Итак, перейдем к описанию, какие провода подключать в 22-контактному разъёму климат-контроля и к другим его компонентам:

проводок красного цвета направляем к блоку предохранителей, соединяя его с проводом такого же цвета;
коричневый проводок соединяем с кнопкой аварийной остановки (там тоже имеется провод аналогичного цвета);
третий по счёту провод остаётся незадействованным;
четвёртый провод (чёрный) коммутируем с четырнадцатым контактом блока предохранителей;
провод красно-синего цвета ответственен за подключение климат-контроля к ЭБУ (с таким же по цвету разъёмом);
проводок коричнево-белого цвета соединяем с аналогичным, идущим к колодке сервопривода красного цвета (или, как вариант, с проводком диагностического разъёма OBD);
сине-коричневый проводок соединяем с солнечным датчиком;
бело-коричневый направляем на разъём такого цвета, расположенный на электрорегуляторе автокондиционера;
жёлто-серый провод соединяем со вторым разъёмом клавиши рециркуляции;
десятый проводок направляем на свободный контакт клавиши «Эко»;
одиннадцатый оставляем незадействованным;
чёрный двенадцатый проводок идёт на замок зажигания;
жёлто-чёрный коммутируем с аналогичным по цвету разъёмом клавиши рециркуляции;
бело-чёрный соединяем с разъемом идентичного цвета на клавише «Эко», старый провод отсоединяем;
пятнадцатый проводок (тоже бело-чёрного цвета) коммутируем с отсоединённым проводом кнопки «Эко»;
фиолетово-коричневый проводок соединяем с разъемом ЭБУ, расположенным в моторном отсеке (на круглом белом разъёме, находящемся возле АКБ);
серо-жёлтый провод коммутируем с чёрным разъёмом клавиши включения печки;
чёрно-синий – соединяем с идентичным по цвету разъёмом печного вентилятора;
проводок синего цвета коммутируем с синим проводом, находящимся на разъёме БК;
бело-чёрный проводок ответственен за работу солнечного датчика, обеспечиваем соответствующее его подключение;
жёлто-серый 21-й проводок идёт на свободный контакт клавиши «Эко»;
последний, 22-й провод не используется.

Разобравшись с разъёмом климат-контроля, можно переходить к подключению печного вентилятора. Два провода мы уже использовали на предыдущем этапе. Осталось направить красный проводок на блок предохранителей, а коричневый соединить с разъёмом такого же цвета, оставшимся от прежнего вентилятора печки.

На этом электрическая часть работ по замене автокондиционера на климат-контроль завершена. Осталось установить на штатное место торпеду, после чего можно приступать к перепрошивке ЭБУ. Эту операцию следует поручить профессионалам, поскольку для её выполнения потребуется дорогостоящее оборудование вместе со специализированным программным обеспечением и, разумеется, сама прошивка, которая при неправильном выборе не обеспечит нормальную работоспособность климатической установки.

Строение системы климат контроль

компрессор: функция сжатия хладагента, повышения температуры фреона, циркуляция его в системе. На моделях Митсубиси Лансер 9 и прочих сериях используют компрессор поршневого или роторно-лопастного типа;
ременная передача: обеспечение непрерывного соединения (сочленения) коленчатого вала с электромагнитной муфтой. На ранних моделях использовалась муфта – соленоид, но конструкция утратила свою актуальность и практичность. При активации климат контроль двигатель Митсубиси Лансер 9 затрачивает до 17 л/с на обслуживание агрегата. Также повышается потребление горючего, в среднем на 7%, в зависимости от частоты использования. Так как работа компрессора связана с постоянным трением деталей, в хладагенте растворено масло, снижающее износ комплектующих;
муфта: конструкционно расположена перед компрессором. Состоит из соленоидов, образующих электромагнитное поле, прижимной пластины, шкива, соединяющего вал компрессора, ременной передачи. Чаще всего, выходит из строя (клинит) подшипник кондиционера муфты. Приобрести его отдельно от муфты трудно, да и стоимость высока. Мастера рекомендуют покупать новую муфту в сборе;
конденсатор: радиатор, изготовлен из алюминия, внутри которого происходит процесс охлаждения фреона. Продвигаясь по медным трубам змеевика компрессора, газ переходит из газообразного состояния в жидкое. В испарителе происходит процесс отдачи тепла и преобразования в первоначальное газообразное состояние. Процесс циклический.

Блок системы вентиляции, отопления и кондиционирования воздуха.

Блок управления отопителем

1. Центральная панель всборе

2. Управление отопителем

Снятие

1. Снять центральную панель.

2. Снять блок управления отопителем.

3. Установка производится в последовательности обратной снятию.

Блок системы вентиляции и кондиционирования воздуха.

1. Двигатель вентилятора

2. Силовой транзистор

3. Двигатель управления заслонкой воздушного смесителя

4. Двигатель заслонки переключения подачи воздуха

5. Двигатель управления заслонкой выбора режима

Снятие

1. Снять нижнюю крышку перчаточного ящика.

2. Снять двигатель вентилятора.

3. Снять силовой транзистор.

4. Снять нижний правый воздухопровод.

5. Снять ЭБУ кондиционера.

6. Снять двигатель управления заслонкой подачи воздуха.

Примечание:

Рекомендуется использовать обычный пластинчатый вороток схраповиком.

7. Снять двигатель упраления заслонкой выбора режима.

Установка

1. Установка производится в последовательности обратной снятию, с учетом приведенных ниже условий:

При установке двигателя управления заслонкой подачи воздуха выдавливайте заслонку из отверстия вдвигателе вентилятора.

Проверка двигателя вентилятора

Убедитесь, что при подаче напряжения питания на клеммы двигатель вращается. Работающий двигатель не должен издавать необычные звуки.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
Portmone (оплата с любых банковских карт, аккаунта Portmone);
PayPal (оплата с любых банковских карт, аккаунта PayPal);
WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Это интересно: Ремонт механической коробки переключения передач в автомобиле Mitsubishi Lancer 9 (2.0)

На что ещё обратить внимание?

Бывает так, что компрессор крутится, давление в норме, а холодного воздуха нет, проверьте состояние салонного фильтра. Его загрязнение будет препятствовать поступлению воздуха. Неисправность может исходить из системы электрооборудования.

Включение электромагнитной муфты компрессора производится реле, которое установлено в монтажном блоке моторного отсека. Номер этого реле 8. Также в цепях питания установлены два предохранителя.

Они имеют номера 5 и 21. Первый обеспечивает работу реле и электромагнитной муфты, второй контролирует электронный блок управления кондиционером.

Первый из них рассчитан на ток силой 10 Ампер, максимальный ток второго равен 7,5 Ампер. О выходе из строя второго защитного прибора будет сигнализировать отказ подсветки приборов на панели. Также бывает, что происходит отказ реле в монтажном блоке, его работоспособность проверяют установкой нового прибора.

Далее следует обратить внимание на муфту включения компрессора. Для этого проверяют наличие питающего напряжения на его разъёме при нажатой клавише включения

Если напряжение отсутствует, ищите обрыв в проводке.

zapchasti.expert
uazlyuks.ru
auto-kondey.ru
helping-auto.ru

Заправка кондиционера Лансер 9

Вопреки распространенному мнению, кондиционер требует регулярного технического обслуживания независимо от того, отмечает ли водитель какие-либо неисправности при его включении. Одной из важнейших операций, обеспечивающих его работоспособность, является своевременная заправка фреоном.

Следующие факты о данной операции могут быть полезны при обращении в автосервис:

В авто данной модели используется фреон R134a – наиболее современный вариант данного газа, максимально безопасный для окружающей среды, а также для водителя и пассажиров транспортного средства в случае утечки в салон (хотя длительное время дышать таким воздухом все же не стоит).
Рекомендованная производителем частота заправки составляет один раз в год, так как фреон постепенно уходит даже из полностью исправной системы за счет пор, присутствующих в материалах и микроповреждений, не поддающихся диагностике.
При заправке фреона обязательно доливать в систему масло, так как работая «на сухую» её детали быстро изнашиваются и выходят из строя. Допустимо использование только масел, подходящих для данного типа фреона.
Обычно в автосервисах заправке предшествует проверка давления в системе и при необходимости поиск мест утечек, иначе операцию придется повторять слишком быстро, а фреон — дорогостоящий газ.
Необходимо точно соблюдать рекомендованное производителем количество фреона. Недостаток газа в системе и его избыток быстро выводят кондиционер из строя.

Установка круиз-контроля на Lancer X 1.8/2.0

Круиз-контроль является системой поддержания определенной скорости в автоматическом режиме. Применять круиз-контроль разрешается на скорости от 40 км/ч и больше. В противном случае, при более низком значении на спидометре, он просто не включится.

Чтобы установить на авто круиз-контроль требуется соблюсти следующие условия:

Приготовить мультируль с проводкой. Это на случай, если в комплектацию модели не входит мультируль, то тогда его можно установить на место обычного.
Не использовать машину с 1.5 литровым объемом двигателя. Все другие моторы идеально подходят.

При этом нет нужды дополнительно прошивать ЭБУ, а достаточно обойтись только установкой деталей, которые указаны ниже.

Набор для установки системы круиз-контроля на авто с коробкой-автомат (Вариатор CVT), а также коды оригинальных запчастей:

кнопки на руль для регулировки круиз-контроля — 8602A008
датчик, включающий стоп-сигнал (тормозной датчик) — 8614A018

Набор для установки системы круиз-контроля на авто с механикой (МКПП), а также коды оригинальных запчастей:

датчик сцепления — MB435457
датчик, включающий стоп-сигнал (тормозной датчик) — 8614A018
кнопки на руль для регулировки круиз-контроля — 8602A008

Заправка кондиционера

Дозаправка, равно как и заправка, новым фреоном осуществляется в СТО. Понадобится специальное оборудование, способное нагнетать большие атмосферы для преодоления сопротивления системы. Чем быстрее газ будет закачан внутрь, тем больше вероятности исправного функционирования системы.

Заправка проводится: плановая, сезонная, внеплановая. Климат контроль становится непригодным к использованию при условии утечки фреона более чем на 35 – 40% от общего количества. Определить неисправность можно по следующим признакам:

автокондиционер резко снизил эффективность охлаждения воздушного потока,
агрегат не работает при активации,
воздух не охлаждается,
компрессор, дроссель не запускается,
в салоне автомобиля слышен запах гнили, избыточной влаги.

При условии соблюдения рекомендаций, качественной заправки оборудования последующий капитальный ремонт компрессора не ранее чем через 100 000 км. пробега.

Когда на улице становится жарко, неработающий кондиционер представляет собой серьезную проблему на любом автомобиле и Mitsubishi Lancer IX – не исключение. Для того, чтобы система кондиционирования не преподнесла неприятных сюрпризов, необходимо её своевременное техническое обслуживание, а также дозаправка и диагностика неисправностей.

Рассмотрим подробнее устройство охлаждающей системы Митсубиси Лансер 9, её возможные неисправности, а также вопросы диагностики и заправки.

Как определить, что сломан именно термосенсор

Опишем, как проверить датчик температуры в холодильнике. Не стоит путать методы диагностики терморегулятора и сенсора: может быть сломано первое устройство, а второе быть исправным, и наоборот.

Советы, которые помогут определить, что сломан именно температурный сенсор:

для вариантов с микроконтроллеров:
- замерить сопротивление электронного датчика (терморезистора) мультиметром. Значение должно совпасть с данными таблицы, показывающей зависимость номинала от t°. Способ не всегда подразумевает снятие датчика;
- нередко сам электромодуль сигнализирует о выходе из строя сенсора, выдавая звуковые сигналы, а при наличии табло коды ошибок;
для механических типов способов меньше, как и ниже степень конкретики их результатов:
- осмотр сильфонной трубки на предмет прорех, разгерметизации;
- вынуть термостат, проверить мультиметром его цепь (может быть обрыв при рабочем сенсоре). Далее, продлить проводками его контакты, подключить в холодильник, вывести узел за шкаф, поместить трубку в холод/тепло и посмотреть, как будет работать.

Если холодильник не включается, то находят проводки термостата и замыкают их напрямую — узел можно не демонтировать. Если прибор заработает, значит, проблема в этом устройстве. Но данный способ не дает стопроцентной диагностики — может быть сломано именно термореле, а не датчик.

Часто всего ломаются терморезисторы испарителя — там среда и нагрузки более агрессивные (высокая влажность, постоянные значительные перепады температур).

Диагностика электронного датчика температуры (терморезистора)

Отдельно опишем, как проверить термодатчик на микроконтроллере для холодильника. Для примера возьмем холодильник Samsung Rb30j3200ef с датчиком DA32-10105q, снабженным термопарой (терморезистором) 502AT-2.

Находим в инструкции холодильника модель термопары, в сети — техописание для нее:

Поиск спецификации (specification, datasheet) обычно проводится по зарубежным источникам, в PDF файле техдокументации указаны все характеристики терморезистора. По таблице видим, что сопротивление составляет 5 кОм при +25° C, рабочий диапазон от −50 до +110° C.

Находим 502АТ-2 и смотрим остальные данные, сопоставляя с температурой:

Далее, смотрим по графику, как меняется сопротивление в процессе роста/понижения температуры. Чем она выше, тем ниже число Ом и наоборот.

Вынимаем и диагностируем электронный датчик

Снимаем крышку отсека:

Под крышкой:

Отсоединяем разъем термопары. Замеряем ее сопротивление при комнатной температуре: при +25° C надо, чтобы было 25 кОм. Если показатель другой, значит, есть поломка:

Если обнаружена поломка, надо вытащить и заменить термопару. Откручиваем 3 винта, снимаем всю заднюю большую панель:

Данное отверстие — воздховод, по которому холод идет в морозилку, здесь есть заслонка, она видна если перевернуть снятую крышку:

Если крышку разобрать, найдем термопару:

Термопара снимается, погружается в воду комнатной температуры (так среда будет стабильнее), мультиметр переводится на измерение сопротивления. Сравниваем значения с заводскими (есть в таблицах спецификации).

Добавляем нагретую жидкость и кипяток — сопротивление понижается.

Терморезистор исправен — показания отвечают графику и таблицам в «даташит». На практике нет смысла опускать термопару в воду, достаточно замерить сопротивление при наличной температуре, не вытаскивая из посадочного места (для наглядности повторим фото):
