Датчик температуры охлаждающей жидкости (дтож)

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Chevrolet Cruze 2011, двигатель бензиновый 1.8 л., 141 л. с., передний привод, механическая коробка передач — своими руками

Chevrolet Cruze, 2011

Комментарии 21

А куда фиксируется скоба, за что она цепляется? В моем новом датчике нет никаких проемов для скобы. Каков ее принцип?

Вопрос такой.А ошибки какие то были по этим датчикам?Имею проблемы, была ошибкаP0597 по нагревателю термостата, при этом постоянно работал вентилятор.Как многие поставил сопротивление, вентилятор так и не отключается, но ошибка по термостат ушла.

На сколько кОм сопротивление?

Я решил вопрос.Дело было в датчике на радиаторе кондиционера.Если на нем не контакт, то постоянно работает вентилятор

Ты меня датчик на радиаторе который ? Температуры?

Я все поменял что можно было, все датчики, которых 2шт, термостат.

Дело в термостате я разобрался

С термостатом всё проще, сопротивление и вперёд.Если механическая часть работает

Тогда вент работает в аварии

Можешь пожалуйста дать код этих двух датчиков, мне тоже нужно менять их

У меня Круз 2011 года хетчбэк, быстро накапливается воздух в расширительном бочке. Поменял помпу, термостат и крышку на бочке, результат нулевой. Помогите с бедой, заранее благодарен.

а в чем проблема то? в бачке всегда есть воздух, по мере прогрева и роста давления лишнее выходит из под крышки.

вот если воздух НЕ в бачке, вот тогда другое дело, система завоздушивается если есть где то мелкая течь, на которую мы обычно не обращаем должного внимания. Воздух сидит обычно на радиаторе печки, поэтому при серьезной доливке или замене антифриза нужно делать все по инструкции по замене антифриза.

Система не завоздушена, проверяли ичему рад очень . Кажется проблема в ДТОЖ. Выше приводился пример с этим датчиком, так и поступлю, заменю. Спасибо огромное за Советы!

Столкнулся с такой же проблемой: при включении зажигания сразу же включается вентилятор радиатора, хотя двигатель холодный и не заведен. Подозрение пало на датчик температуры охлаждающей жидкости в корпусе термостата. Я его прозвонил, и что самое удивительное — его сопротивление оказалось нормальным (где то 4 КОма при температуре 0 градусов). Обычно (как пишут на форумах) этот датчик из за протекания антифриза начинает коротить и сопротивление гораздо меньше при этом, но у меня сопротивление было ОК. Я подумал, может дело не в датчике, а в проводах? Тогда я вытащил фишку из датчика и вставил в фишку 2 иголки и замкнул их между собой. Тогда при включении зажигания сразу же замигала лампочка перегрева мотора! ОК подумал я, значит компьютер видит, что провода к датчику целые. Но где же тогда проблема? Тогда я решил сделать как писал на форуме один человек — я снял датчик и стал прогревать его зажигалкой (металлическую часть датчика). Секунд через 20 он нагрелся и из него вышел пар (видимо он наглотался антифриза и стал работать не так как надо, хоть и показывал нормальное сопротивление при прозвоне). Потом при установке на машину я лопухнулся таким образом-я поставил отремонтированный датчик на машину, и думал все должно быть ок, но при включении зажигания опять сразу же включился вентилятор! И бортовой компьютер опять так и показывал температуру 73 градуса (хотя по факту она была 0 градусов). В чем же загвоздка? Подумал я.Оказалось, что компьютер сбрасывает ошибку и выключает вентилятор ТОЛЬКО ПОСЛЕ 3 МИНУТ РАБОТЫ ДВИГАТЕЛЯ! То есть, я завел мотор, несмотря на то, что компьютер показывал температуру 73 и вентилятор крутился, и просто подождал 3 минуты. И о чудо — температура сбросилась до нормальной (20 градусов ) и выключился вентилятор! Потом в процессе прогрева температура поднималась как и надо.Резюмирую: Виноват был датчик температуры охлаждающей жидкости в корпусе термостата (наглотался атифриза из за нарушения герметичности резинового кольца. Прозвонка при этом у меня показывала совершенно нормальное сопротивление. Ремонт свелся к прогреву металлической части датчика, установке его на место (на всякий случай обмазал резиновое кольцо датчика клеем моментом для герметичности). И потом надо обязательно завести и дать поработать 3 минуты чтобы вентилятор остановился и показатели температуры пришли в нормальные значения! Для справки -артикул датчика 55591401 (но я его не менял, так как отремонтированный работает хорошо.

Добрый вечер.Можно по подробней, где этот датчик или штекер?

Этот датчик его номер 55353807 на схеме позиция 311 и стоит он не в термостате, сам термостат это позиция 318www.elcats.ru/gm/chevrole…D1%83%D0%BF%D0%BF%D0%B0+7

Поправлю себя *на корпусе термостата)) спасибо за инфо

Если датчик температуры неисправен

Это реально плохо, он может просто «загубить» ваш мотор. Это сказывается как на работе, так и на собственно самом состоянии агрегата. Он неправильно подает информацию в блок ЭБУ, а соответственно неправильно происходит топливоподача и зажигание топлива. Данные неправильные, и даже прогретый мотор может заглохнуть и уже не запуститься.

Также двигатель может перегреться, достигнуть стадии кипения, но данные передаваемые в ЭБУ будут не верными. Такой «перегрев» может физически повлиять на строение мотора, это сказывается в – «просевших» маслосъемных кольцах (проявляется — синий дым), в сложных случаях поршни вообще может заклинить.

Как видите, не смотря на простоту устройства этого датчика, он реально выполняет очень важные функции:

1) Способствует топливоподачи в нужных объемах, а также косвенно участвует в системе зажигания.

2) Уберегает двигатель от перегрева.

Демонтаж и проверка

Чтобы снять и проверить датчик температуры, нужны такие инструменты:

Ключ на 19.
Мультиметр.
Термометр.
Сосуд для слива жидкости из системы охлаждения.
Электрочайник.

Датчик температуры на Chevrolet Cruze располагается в верхней части двигателя. Прежде чем его снимать, нужно лить часть охлаждающей жидкости, чтобы ее уровень был ниже место установки данного устройства. После этого следует отсоединить провода и вывернуть датчик из посадочного места ключом на 19 и достать из пазов.

Для проверки работоспособности детали нужно выполнить такие действия:

Погрузить рабочую часть датчика и электронный термометр в электрический чайник с холодной водой.
Подключить к прибору мультиметр.
Включить чайник.

Если есть погрешности, то можно сделать вывод о неисправности датчика температуры и необходимости его замены.

Если под рукой нет электронного термометра, можно использовать другую схему проверки:

Довести чайник до кипения.
Погрузить в него датчик.
Подключить мультиметр и замерить сопротивление (оно должно равняться 177 Ом).

Этот метод менее точен, но при больших погрешностях также позволяет сделать вывод о неисправности датчика и необходимости его замены.

Замена охлаждающей жидкости

Для полной замены ОЖ, потребуется около 5,5 литров готовой охлаждающей жидкости, а также новые хомуты для патрубков (если они использовались долгое время без замены или на них присутствуют следы коррозии).

Процесс замены:

Поставить автомобиль на ровную площадку, обеспечив полный доступ ко всем элементам в передней части автомобиля.
Фиксируем капот в открытом положении.
Демонтируем защиту картера двигателя.
После того как защита снята, готовим заранее приготовленную ёмкость у радиатора системы охлаждения.

Ослабляем и отворачиваем хомут у патрубка, который подсоединён к радиатору.

Для того чтобы отсоединить хомут от патрубка потребуется отвёртка с плоским основанием.

Откручиваем расположенный на шланге вентиль выпускного штуцера, который предназначен для выпуска воздуха из системы.

Штуцер расположен на шланге подвода жидкости к отопителю.

Ждём, пока вся отработанная ОЖ из системы стечёт в ёмкость. (Обратите внимание, что в качестве такой тары лучше всего использовать таз, объём которого превышает 6 литров.)

После того как весь старый антифриз удален, монтируем патрубок обратно на радиатор и фиксируем его новым хомутом.

Вместо стандартного хомута, одеваем новый червячного типа с рабочим диапазоном — 35-50 мм.

Заливаем жидкость и закрываем заглушку клапана.
Заводим двигатель и наблюдаем за работой охлаждающей системы. Прогоняем двигатель до тех пор, пока не сработает вентилятор.

Глушим двигатель и проверяем уровень антифриза в расширительном бачке, при надобности доливаем чуть меньше отметки MAX.

Уровень жидкости должен быть чуть ниже максимального значения.

Проверяем всю систему, патрубки и соединения на герметичность.
Ставим на место защиту двигателя.

Меры предосторожности

Обратите внимание! При выполнении подобных работ следует соблюдать элементарные правила по соблюдению техники безопасности:

Перед тем как начать процесс замены антифриза, следует дождаться полного остывания мотора и жидкости в системе охлаждения. Так как во время работы, температура поднимается выше 90°С.
При работе с антифризом используйте защитные перчатки, так как особый химический состав отрицательно влияет на состояние кожного покрова при прямом попадании.
Перед заменой необходимо сбросить давление в системе охлаждения, для этого достаточно лишь открутить крышку расширительного бачка.
Для защиты окружающей среды от воздействия химикатов антифриза, во время слива используйте заранее подготовленную ёмкость.

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

Ключ на 19 мм.
Мультиметр.
Емкость для слива ОЖ.
Электрочайник для подогрева воды.
Термометр.
Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Как проверить датчик температуры жидкости охлаждения?

Берем датчик и опускаем его в теплую воду.
Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С	Сопротивление, Ом
5 000 — 6 500
10	3 350 — 4 400
20	2 250 — 3 000
30	1 500 — 2 100
40	950 — 1400
50	700 — 950
60	540 — 675
70	400 — 500
80	275 — 375
90	200 — 290
100	150 — 225

Проверка снятого ДТОЖ

Перед демонтажом датчика из системы охлаждения, нужно слить небольшой объем антифриза. Если этого не сделать, тосол зальет все подкапотное пространство.

С термометром

Если первоначальная диагностика ничего не выявила, нужно выкрутить датчик гаечным ключом. Прежде чем проводить дальнейшую проверку, стоит очистить корпус и щуп терморезистора от налета и грязи.

Проверка с термометром

Проверка ДТОЖ в домашних условиях с термометром:

Поставить емкость с водой на электрическую плитку или газ.
Взять мультиметр и включить измерение сопротивления.
Термистор датчика погрузить в воду, а к контактам присоединить «крокодилы» мультиметра.
В емкость с водой, в которую помещен ДТОЖ, поместить термометр.
Постепенно повышать температуру воды и фиксировать показания мультиметра с шагом в 5 градусов.

Записанные параметры температуры и соответствующие им значения сопротивления нужно сравнить с таблицей параметров для автомобиля конкретной модели. Возможны небольшие отклонения от указанных значений.

Без термометра

Этот метод мало отличается от предыдущего, но в нем показания достаточно снять один раз. Чтобы провести диагностику датчика без термометра, нужно:

Окунуть его в емкость с водой и довести ее до кипения.
К выходным контактам датчика подсоединить щупы мультиметра и посмотреть показания.
При исправной работе датчика тестер будет показывать сопротивление 176 Ом в кипящей воде.

Проверка тестером

В некоторых авто установлено два датчика температуры антифриза. Сразу оба прибора выйти из строя не могут, поэтому нужно попеременно проверить каждый из них.

Магнитоэлектрические указатели температуры

Рис. 2. Магнитоэлектрический указатель температуры:
а — датчик ТМ100 с терморезистором; б — измерительный элемент приемника; в — вид на приемник со снятой шкалой; г — электрическая схема магнитоэлектрического указателя температуры.

Позднее, вместо этих приборов стали устанавливать магнитоэлектрические указатели. Датчик (рис. 2, а) этого указателя представляет собой баллон 1, к дну которого прижат токоведущей пружиной 2 терморезистор 3. Сопротивление терморезистора при изменении его температуры меняется в широких пределах (50—450 Ом).

Приемник (рис. 2, б и в) имеет каркас 4, состоящий из двух пластмассовых половин, соединенных стяжными винтами 10. На пластины намотаны обмотки трех измерительных катушек 8. Вторая обмотка расположена под углом 90° к двум другим. Для повышения чувствительности прибора первая и третья катушки имеют противоположное направление витков обмоток, вследствие чего возникающие магнитные потоки направлены навстречу один другому. Внутри каркаса размещен постоянный магнит 9, установленный на одной оси 7 со стрелкой. Магнит может поворачиваться, ориентируясь вдоль магнитных силовых линий магнитного поля трех катушек.

В нижней половине каркаса находится подпятник 11 оси дискообразного магнита и стрелки. Один конец оси магнита помещен в отверстии мостика 6, который закреплен на каркасе и служит опорой шкалы прибора.

Для возврата подвижной системы в нулевое положение при выключенном приборе в нижнюю половину каркаса встроен небольшой магнит. Каркас в сборе с катушками и магнитом размещен в экранирующем цилиндре 5 из низкоуглеродистой стали для исключения воздействия на магнит посторонних магнитных полей и устранения влияния магнитного поля катушки на показания других приборов.

Измерительный узел 12 приемника монтируют в комбинации приборов или в корпусе самостоятельного прибора. В обоих случаях концы обмоток присоединены к выводным зажимам и резисторам 14 и 16. Приемник имеет регулятор 13 с магнитом. На приборной панели автомобиля, указатель температуры освещает лампа, расположенная в гнезде 15.

При включении датчика и приемника в цепь питания ток проходит по двум параллельным цепям: обмотки L1 и L2 приемника — термокомпенсационный резистор R: обмотка L3 приемника — терморезистор RT датчика (рис. 2, г). Магнитные потоки обмоток L1 и L3 направлены в противоположные стороны.

В корпусе приемника (на напряжение 12 В) вместе с механизмом размещен термокомпенсационный константановый резистор R, который обеспечивает стабильность показаний при изменении температуры обмоток приемника. В корпусе приемника, рассчитанного на 24 В, кроме того, установлен дополнительный резистор 16 (см. рис. 2, в), включенный последовательно с обмотками приемника. Такая схема включения позволяет унифицировать конструкцию и обмоточные данные указателей температуры для применения их в системах электрооборудования автомобилей на напряжение бортовой сети 12 и 24 Вольт.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
более длительное время прогрева автомобиля;
учащённый выход двигателя за рамки оптимального температурного режима во время работы;
увеличенный расход топлива;
снижение контроля над автомобилем у водителя;
дым из выхлопной трубы приобретает чёрный оттенок;
нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

полупроводниковые;
биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

ДТОЖ конструкция и принцип работы

Датчик температуры охлаждающей жидкости вносит не маловажный вклад в работу двигателя. В статье подробно рассказано о не неисправностях датчика, замене и проверке датчика на Приоре.

Данный датчик имеет простейшую конструкцию без каких-либо сложных элементов электроники. В качестве исполнительного датчика выступает термо-резистор.

Именно термо-резистор регулирует качество и количество топливной смеси во время пуска двигателя. То есть при запуске в холодное время года двигателю необходимо больше топлива, это заложено в электронный блок управления двигателем (ЭБУ), основываясь на показания ДТОЖ, ЭБУ через форсунки пропускает необходимое количество топлива для нормальной работы двигателя в низких температурных режимах.

Работу датчика можно заметить по повышенным оборотам двигателя после пуска, которые приходят в норму с прогревом до рабочей температуры. Термо-резистор заточен в металлический корпус датчика с резьбой и имеет два вывода под разъем ЭБУ.

Так же на основаниях показаний ДТОЖ, ЭБУ корректирует угол опережения зажигания (УОЗ). Датчик получает питание по одной из клейм от ЭБУ напряжением 5В, вторая же клейма подключена к массе.

Так как датчик напрямую контактирует с охлаждающей жидкостью, оценивает температуру двигателя он непосредственно по температуре ОЖ.

Как проверить датчик температуры ОЖ

Проверить температурный датчик можно множеством способов. Оптимальным вариантом будет использование OBD2-адаптера, поскольку он может показать коды ошибок. Если же нет возможности купить адаптер, но под рукой есть омметр, то диагностику можно провести с его помощью. Последний вариант менее надежный, но в опытных руках он показывает неплохие результаты.

Компьютером

Для комплексной проверки температурного датчика рекомендуется использовать OBD2-адаптер, который в народе часто называют компьютером. Адаптер имеет вид небольшого блока с разъемом, который подключается к диагностическому гнезду на приборной панели транспортного средства. Управление адаптером осуществляется по беспроводному каналу связи Wi-Fi или Bluetooth, а подключиться к нему можно с помощью смартфона или ноутбука.

Адаптер хорош тем, что с его помощью можно узнать внутренние ошибки автомобиля, что будет особенно критично в случае активации индикатора Check Engine.

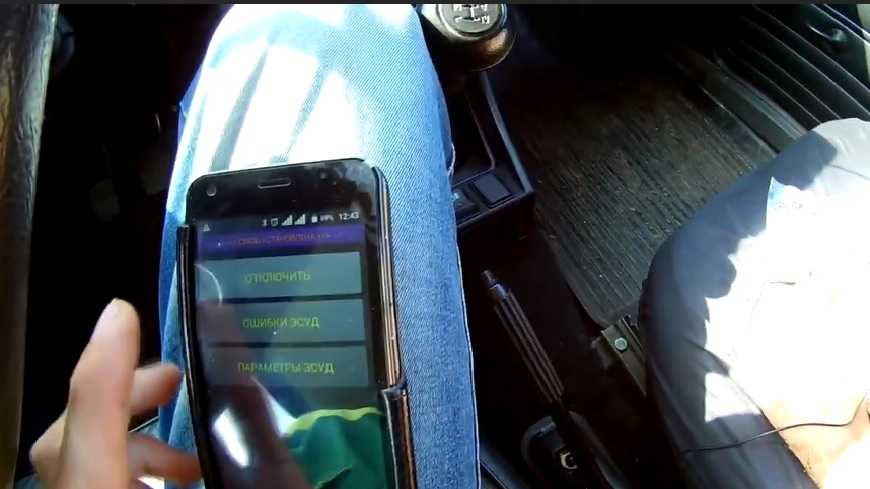

Проверка температурного датчика с помощью ELM-327:

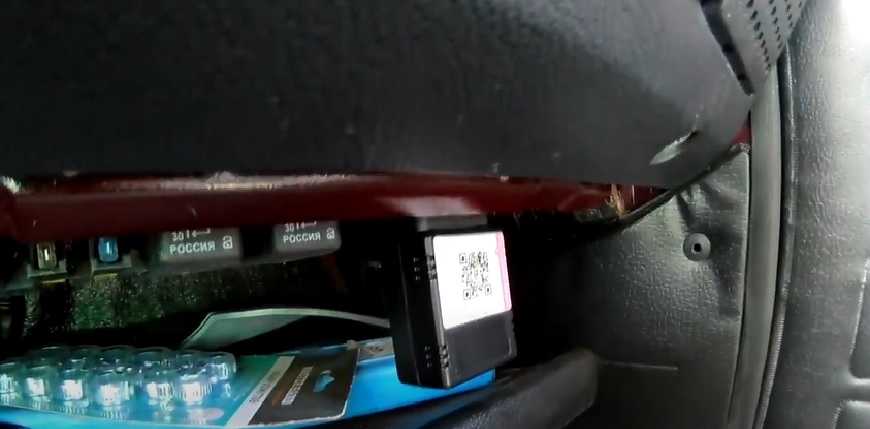

Вставьте адаптер ELM-327 в диагностический разъем на автомобиле, установите на смартфон программное обеспечение для работы с прибором, подключитесь к нему через телефон по беспроводному каналу Wi-Fi или Bluetooth.

Активируйте пункт меню “Ошибки ЭСУР” – через несколько секунд на экране появится перечень обнаруженных ошибок. Если проблемы именно с датчиком температуры, появится код Р0115, Р0117. Р0116 или Р0118.

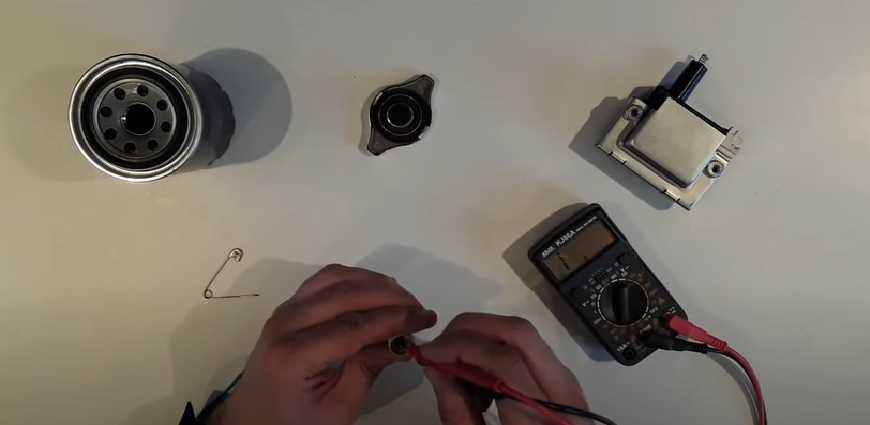

Омметром

Протестировать ДТОЖ можно с помощью омметра, однако в данном случае придется выкрутить устройство из охлаждающем системы (инструкция по демонтажу рассмотрена выше). Для тестирования понадобится нормативные показатели по сопротивлению в зависимости от температуры окружающей среды – узнать их можно в магазине при покупке ДТОЖ, а также в любом сервисном центре по обслуживанию автомобилей.

Тестирование выполняется следующим образом:

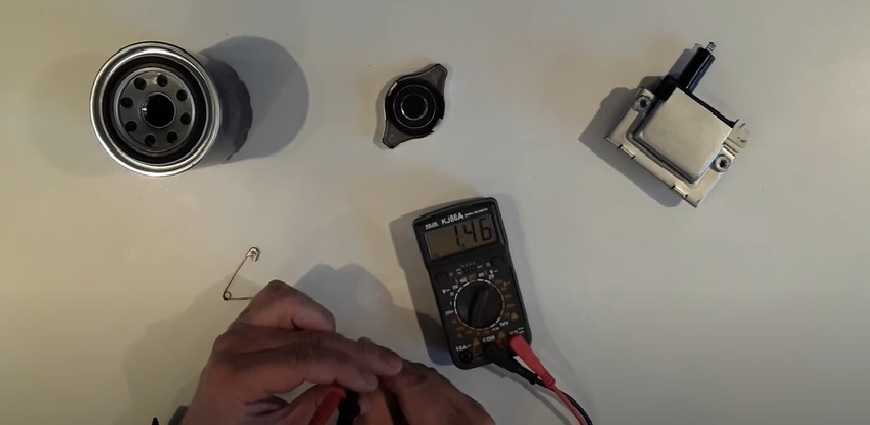

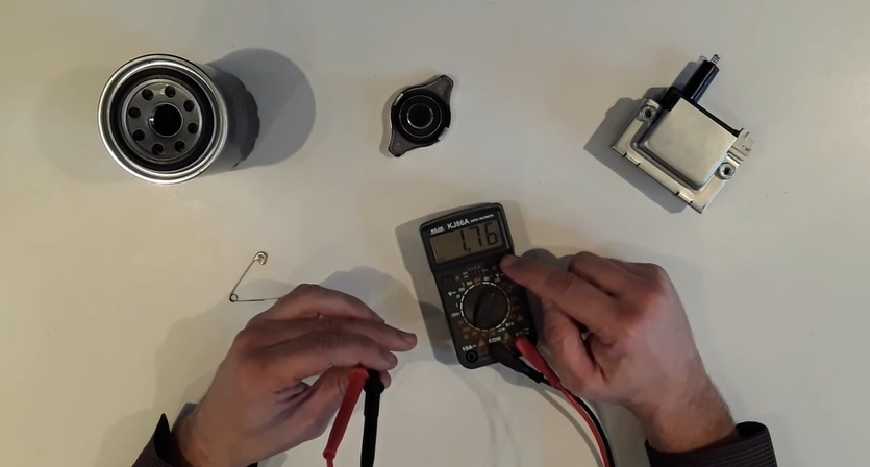

Активируйте омметр, установите базовое значение приборе (например, 1 Ом), подключите провода от омметра к электрическим контактам на ДТОЖ.

Посмотрите на циферблат омметра – там появится число, отражающее уровень напряжения. Сравните его с нормативными показателями.

Для дополнительной диагностики коснитесь рукой конца термодатчика – если устройство работоспособно, то его уровень напряжения должен уменьшится.

Чтобы повысить точность тестов с омметром, можно использовать термометр. Для этого термочувствительный элемент прибора помещается в емкость с водой и термометром. После этого воду нагревают, а каждые 5 градусов нагрева смотрится показатель по сопротивлению. В результате составляется таблица эмпирических показателей по температуре, которая потом сравнивается с нормативными показателями. Если показания серьезно отличаются, то прибор сломан.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.
