Указания по диагностике и порядок действий
При обнаружении неисправности в работе двигателя ЭБУ даёт сигнал на приборную панель автомобиля, где загорается индикация «check engine». Системные ошибки при этом записываются в журнал памяти в виде кодов.
Если ошибка не критическая, то для её исправления достаточно перезагрузить блок-контроллер или сбросить в настройках ЭБУ.
В случае поломки датчика, узла или агрегата, индикатор будет гореть до устранения проблемы.
В дорестайлинговых версиях Chevrolet Cruze 2011 года для сброса ошибок ЭБУ необходимо выполнить несколько пошаговых действий:
Чек индикации должен перестать гореть – ошибки ЭБУ сброшены.
Для компьютерной диагностики через разъём ODB 2 считывают коды ошибок и устанавливают причину сбоя. Если машина не заводится, а код ошибки P0016, то его расшифровка означает неправильное расположение коленчатого и распределительного валов относительно друг друга.
Датчики определяют на каком из цилиндров идут пропуски зажигания, в ЭСУД идёт сигнал об остановке подачи топлива, двигатель не запускается. Диагностическая информация анализируется, действия по устранению неполадок начинают с тестирования электроцепи. Возможные незначительные нарушения могут быть источником проблемы: неисправные или снятые клеммы контактов, слабое соединение, износ проводки или повреждение изоляции.
Если повреждений в электроцепи не обнаружено, далее производят проверку согласно таблице диагностики. Например: при отключении датчика положения распредвала сканнер должен считать ошибку P0340, а при выключенном питании (снятие клеммы с АКБ) – счётчик сканнера останавливается.
Эта операция позволяет установить причину отказа запуска двигателя: значения ошибок увеличиваются – с мотором серьёзные проблемы или некорректно работает контроллер ЭСУД. Полный список кодов ошибок ЭБУ можно найти в техническом описании Chevrolet Cruze.
При комплексной диагностике сканируют все системы автомобиля – полученная информация позволяет определить общее состояние всех узлов и агрегатов, самих датчиков и блоков-контроллеров.
Любая техническая неисправность записывается в виде кода ошибки, оставаясь в журнале памяти. Таким образом, можно оценить стоимость машины, проследив все неисправности и сбои за прошедшее время эксплуатации, а также определить возможные будущие проблемы.
Чип-тюнинг и прошивка Chevrolet Cruze:
Серийная прошивка предназначена для обеспечения баланса между расходом, нормами токсичности и динамическими характеристиками двигателя.
Основная цель тюнинг-прошивки – форсировать мотор, выжать максимальные показатели из возможных. Добиваются этого путем заливкой дугой прошивки ЭБУ, которая редактировалась вручную.
Частые ошибки
Сначала рассмотрим расшифровку часто появляющихся проблем, которые встречаются в Chevrolet Aveo в кузове T250, T300, Niva и других моделях.
Рассмотрим неисправности, встречающиеся в работе силовых агрегатов.
Как выполнить самостоятельно?
Проверять появление ошибок в Chevrolet можно двумя способами — методом самодиагностики либо с помощью дополнительного оборудования или компьютера. Для того чтобы наличие неисправностей протестировал бортовой компьютер, надо зажать кнопку на одометре для сброса суточного пробега и повернуть ключ в замке зажигания. Это приведет к тому, что стрелки на спидометре и датчиках начнут двигаться по шкалам. А когда вы нажмете на кнопку еще раз, на дисплее ЭБУ выдаст сообщение о версии использующейся прошивки. После следующего нажатия на экране появятся комбинации неполадок, если они имеются.
Какие коды могут появиться на Chevrolet Niva после самодиагностики:
READ Замена расширительного бачка Opel Astra j
Скриншот компьютерной утилиты для тестирования Нивы Chevrolet
Если управляющий модуль авто зафиксировал несколько проблем, на табло появится цифра, соответствующая сразу всем поломкам. К примеру, ошибка 10 — сумма кодов 2 и 8 и т. д.
В последних версиях Chevrolet на щитке приборов могут появляться такие сообщения:
Для детального тестирования можно воспользоваться адаптером с ноутбуком:
7 распиновка диагностического разъема chevrolet lacetti. Советы, факты, видео
11 февраля 2020 в 12:55
Для диагностики Лачетти необходимо приобрести специальный адаптер и диск совместимых драйверов — данное устройство входит в набор только для автомобилей максимальной комплектации.
Покупать адаптер рекомендуется исключительно у официального дилера Шевроле — в противном случае существует вероятность неполноценного функционирования устройства.
Компьютерная диагностика Шевроле
Обратите внимание! Большинство электронного оборудования Лачетти не совместимо с аналогами адаптеров — приобретая не оригинальное устройство, диагностируемая программа будет показывать где находится разъем для диагностики шевроле лачетти только о состоянии двигателя, не отображая данные периферийного оборудования. Установка и настройка драйверов диагностической программы: Постараюсь писать подробно и доступно, чтобы даже новичку, который даже не знает, что такое компьютерная диагностика автомобиля, было всё понятно и не возникало вопросов. Установка и настройка драйверов диагностической программы: Постараюсь писать подробно и доступно, чтобы даже новичку, который даже не знает, что такое компьютерная диагностика автомобиля, было всё понятно и не возникало вопросов
Установка и настройка драйверов диагностической программы: Постараюсь писать подробно и доступно, чтобы даже новичку, который даже не знает, что такое компьютерная диагностика автомобиля, было всё понятно и не возникало вопросов.
Компьютерная диагностика. Антон Безмятежнов. Не могу найти диагностический разъем на Шевроле Лачетти. Кто подскажет, где он находится?
Диагностика Chevrolet Lacetti
Установив драйвера и программу ChevroletExplorer, пробежался по ошибкам машины: Установка драйвера и программы Подключаемся к мозгам только при включенном зажигании Начинаем искать ошибки! И это все, нет ни принципов работы, ни схемы, ни методов контроля где находится разъем для диагностики шевроле лачетти диагностики. Пришлось просто визуально проверить работу двигателя на разных режимах и уловить незначительное влияние этого клапана и системы в целом.
Так что, просто констатируем факт — стук из за клапана регулировки геометрии, но он рабочий и отключать. Есть еще одна неисправность, связанная с эти стуком. Лопасти системы изменения геометрии сделаны из пластмассы и установлены в алюминиевом впускном коллекторе на пластиковые втулки.
где находится разъем для диагностики шевроле лачетти Они со временем изнашиваются и лопасти начинают болтаться и издавать стуки. Это лечится или заменой коллектора так как запчастей на него нет или разборкой и самостоятельной подборкой и вытачиванием новых втулок. Есть еще дополнительная информация в нашей статье — Ремонт Шевроле Лачетти — диагностика, неисправности и слабые места. Стоимость впускного коллектора usd, так что делайте выводы сами — или отключить систему, или ремонтировать, или новый коллектор.
Неисправности системы зажигания Шевроле Лачетти Переходим ко второму этапу — прерывистая работа двигателя на холостом ходу и легкие рывки при наборе мощности. ELM на Chevrolet Lacetti.
Второй контакт разъема соединяется с магнитолой. Не зря Camaro постоянно встречается в различных кинокартинах.
Распиновка диагностического разъёма Chevrolet
Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ!
Андрей Автор записи А почему бы и нет?
Убрать трубопровод и герметично заглушить отверстие во впускном коллекторе. У меня, допустим, ЕГР отсутствует полностью.
Диагностика абс лачетти своими руками

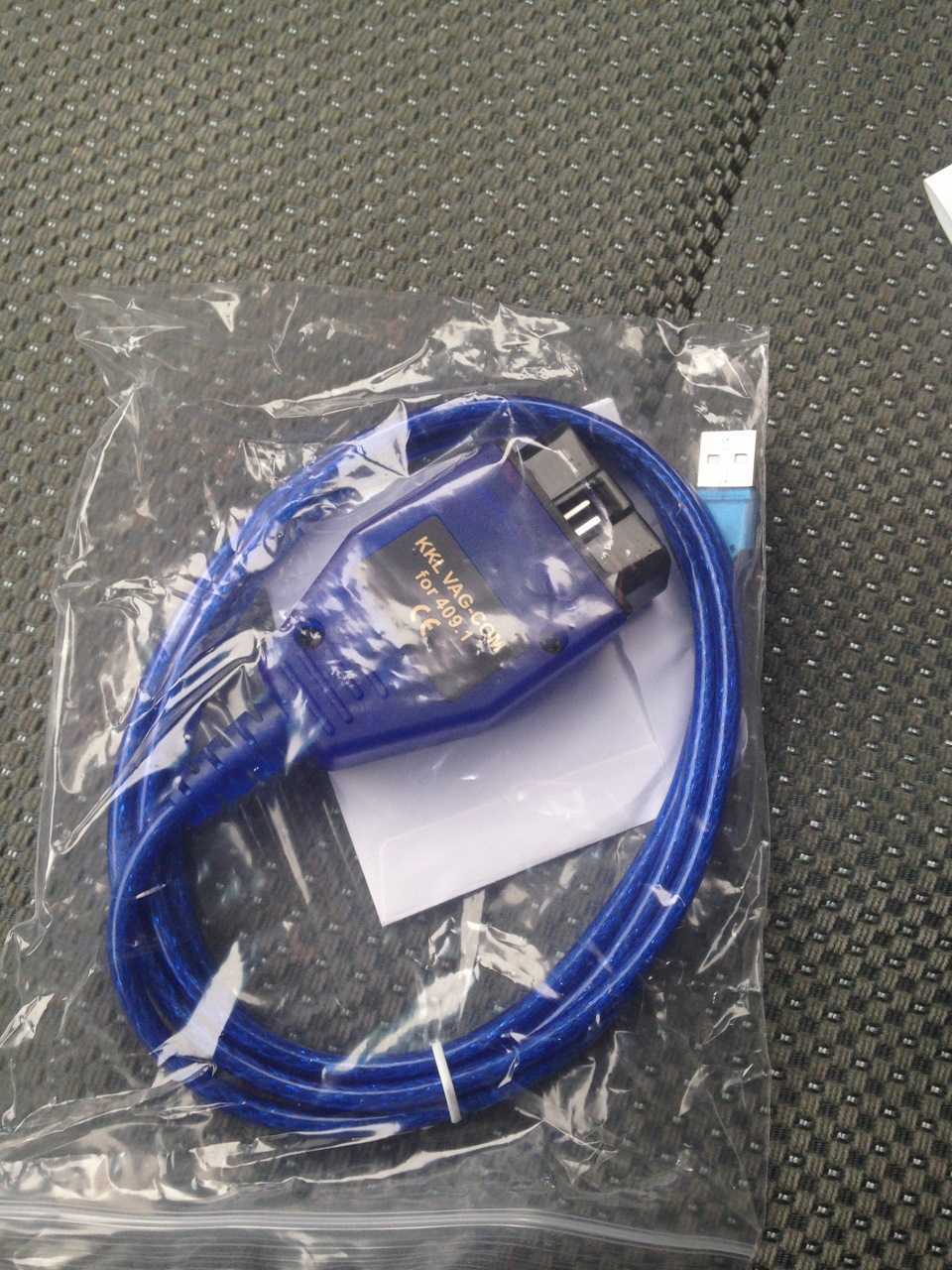

Скачал программу Chevrolet Explorer 1.7Драйвера на Windows 8.1 x64 поставились сами. Только в программе по умолчанию стоит COM1, как в самой программе поменять его я так и не понял, поэтому пошёл по другому пути. Мой компьютер — свойства-диспетчер устройств.
Кликаем правой кнопкой мыши по USB-SERIAL CH340(COM3) — свойства — параметры порта — дополнительно.Меняем номер COM порта на COM1 — Сохраняем.
ВАЖНО: При диагностики не вставляйте диагностический кабель в другой USB порт. Далее:Для диагностики и сброса ошибок подушек безопасности и ABS нужно к K-Line (7контакт) подключить 12 и 13 контакты на фишке
ABS — 12 контакт. Подушки безопасности 13 контакт
Далее:Для диагностики и сброса ошибок подушек безопасности и ABS нужно к K-Line (7контакт) подключить 12 и 13 контакты на фишке. ABS — 12 контакт. Подушки безопасности 13 контакт.
Да — можно запараллелить 12, 13, 7 контакты и это будет работать, но вдруг мне понадобиться кабель на другое авто? Поэтому взяв идею у Dex-nic Спасибо большое! Решил сделать тоже самое, но разобрав адаптер увидел, что контакты от платы припаяны напрямую к фишке:

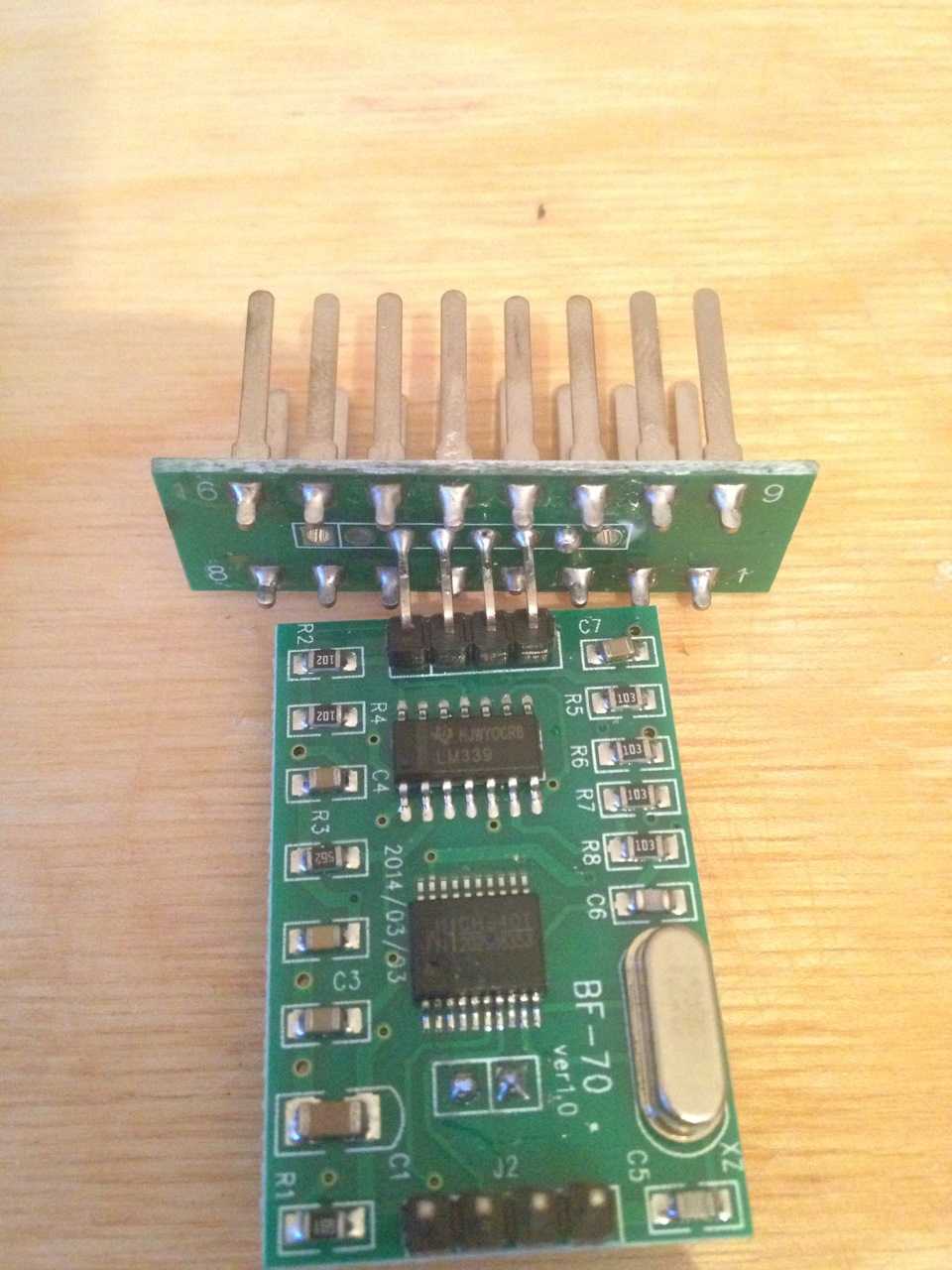

Но не беда, нашёл куда идёт 7 контакт с фишки по рисунку дорожек на самой плате, это крайне левый, я взял его и попросту отрезал.

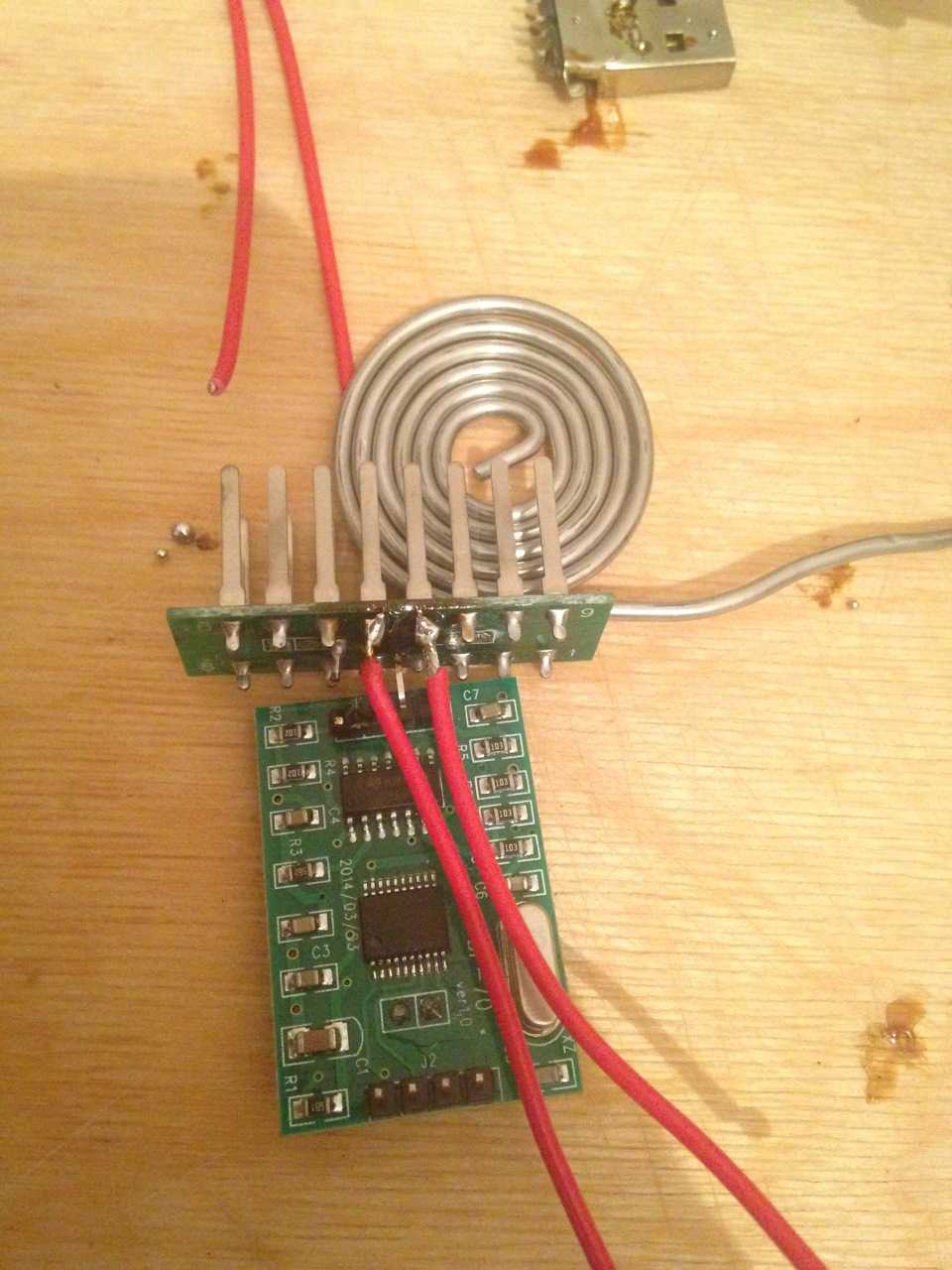

Припаял к 12 — 13 контактам проводочки:

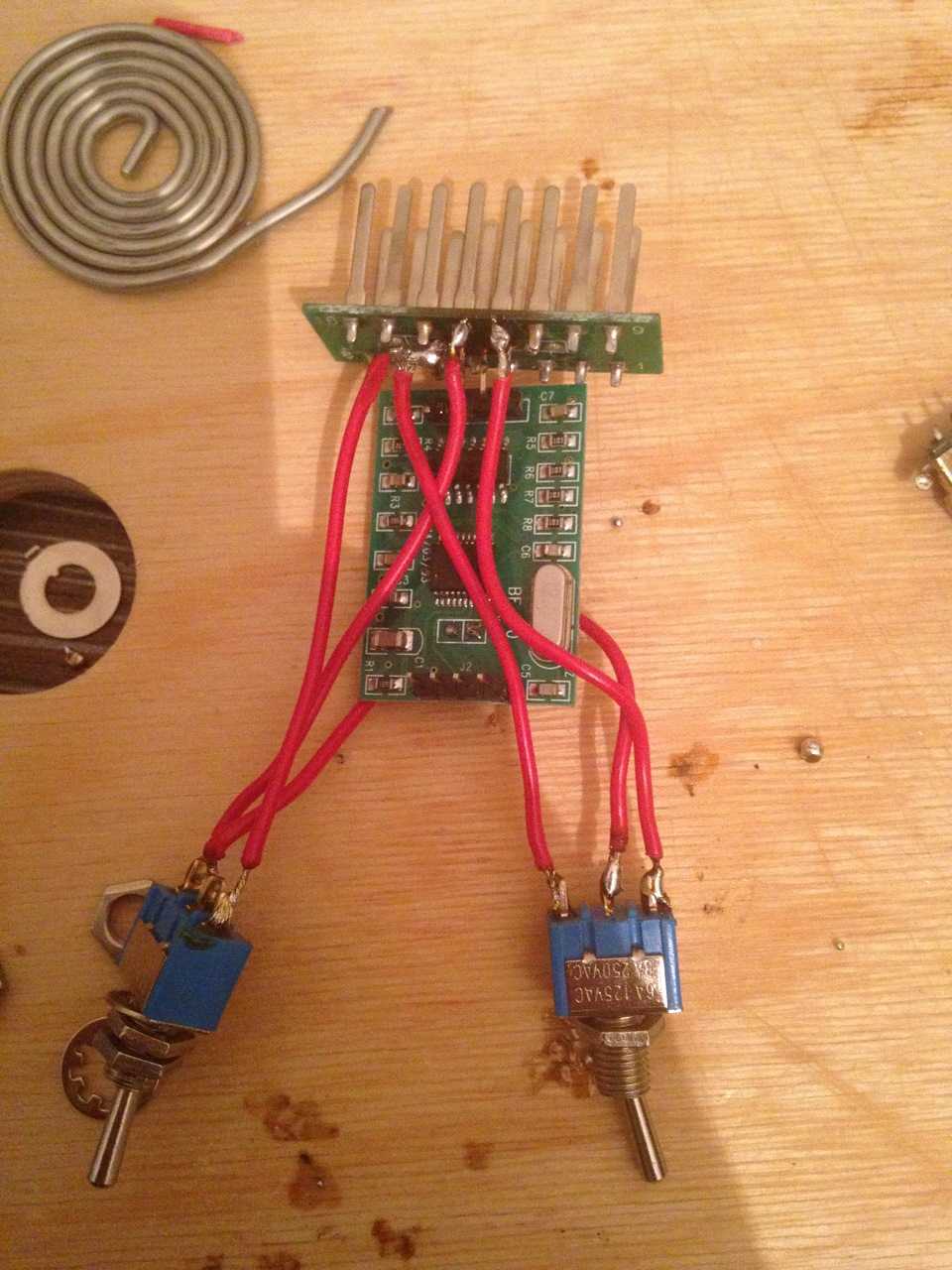

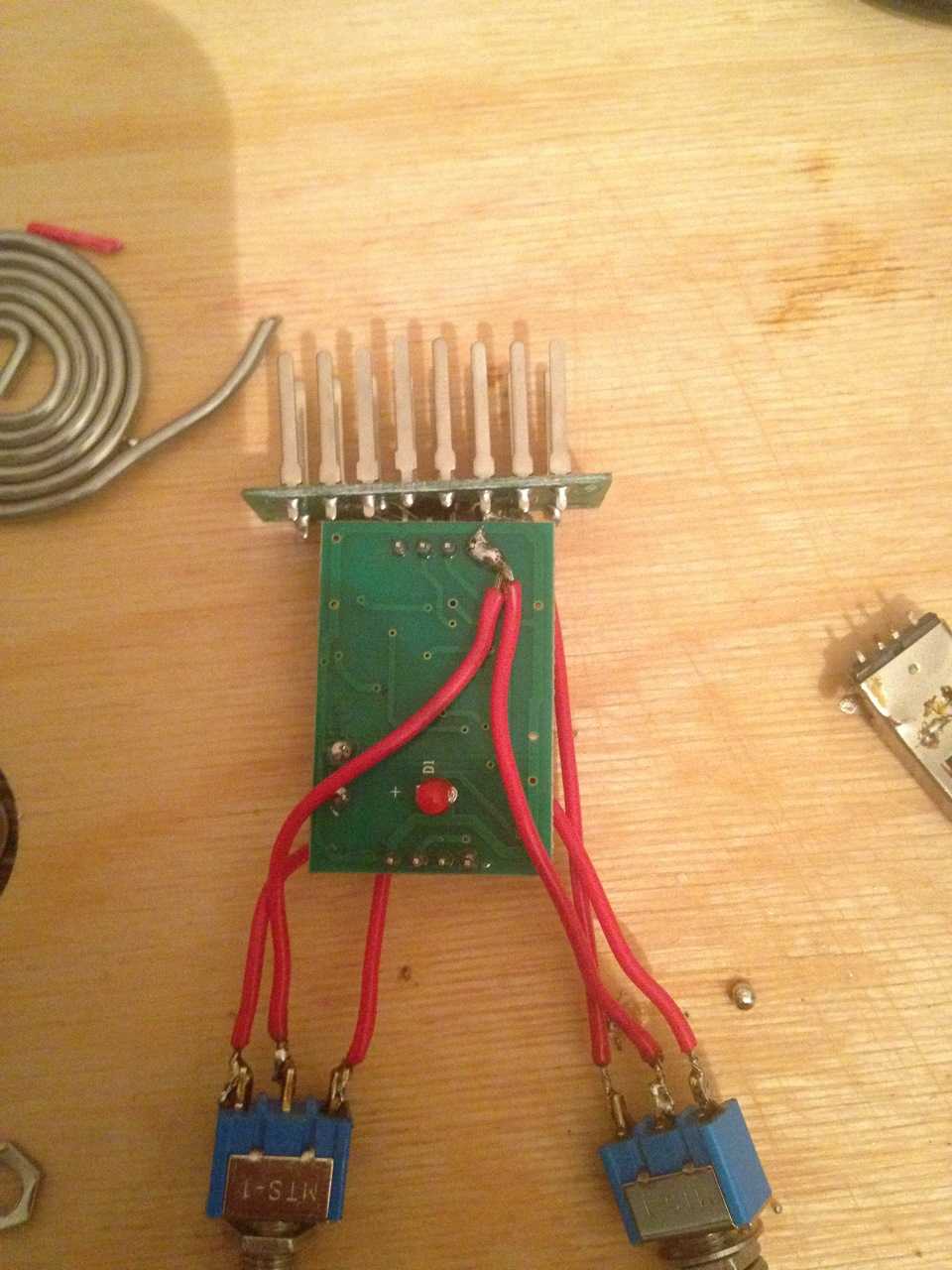

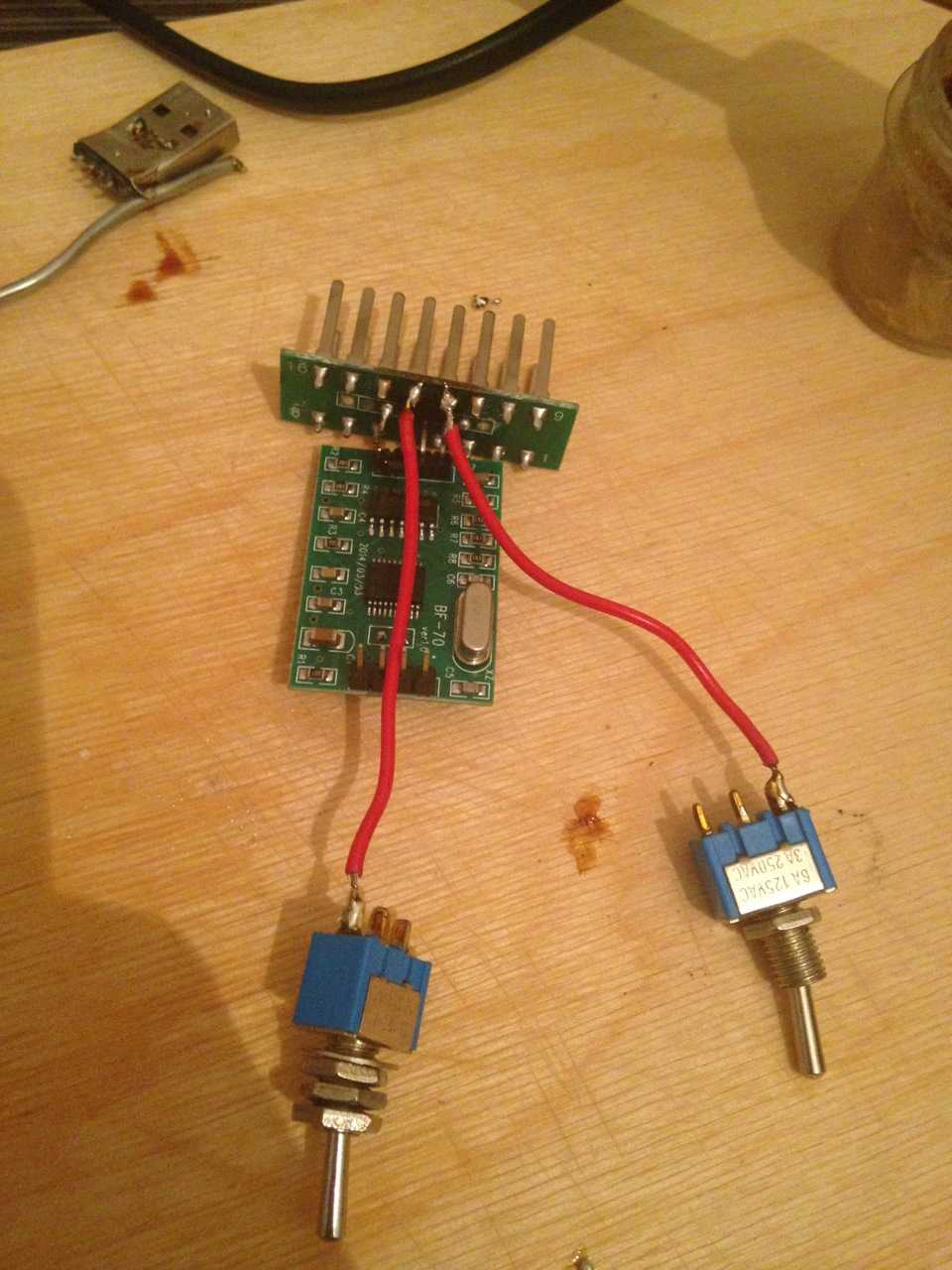

Затем ещё 2 проводочка припаял к 7-контакту на фишке:

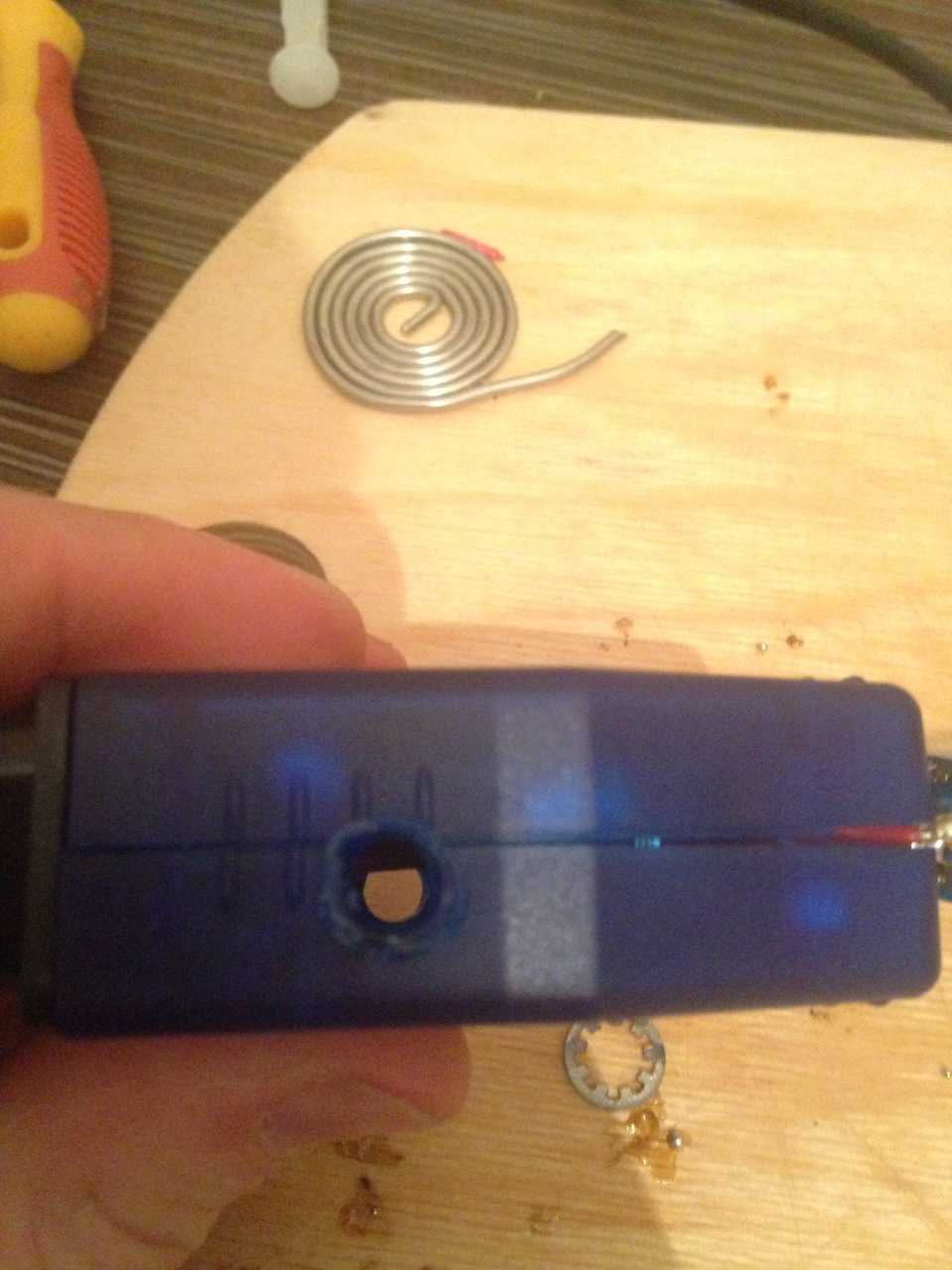

Искать дрель было лень, дырки сделал с помощью отвёртки и газовой конфорки, ну вы поняли))
Подключил, всё работает. ABS у меня фирмы Teves, к Bosch не подключалось.

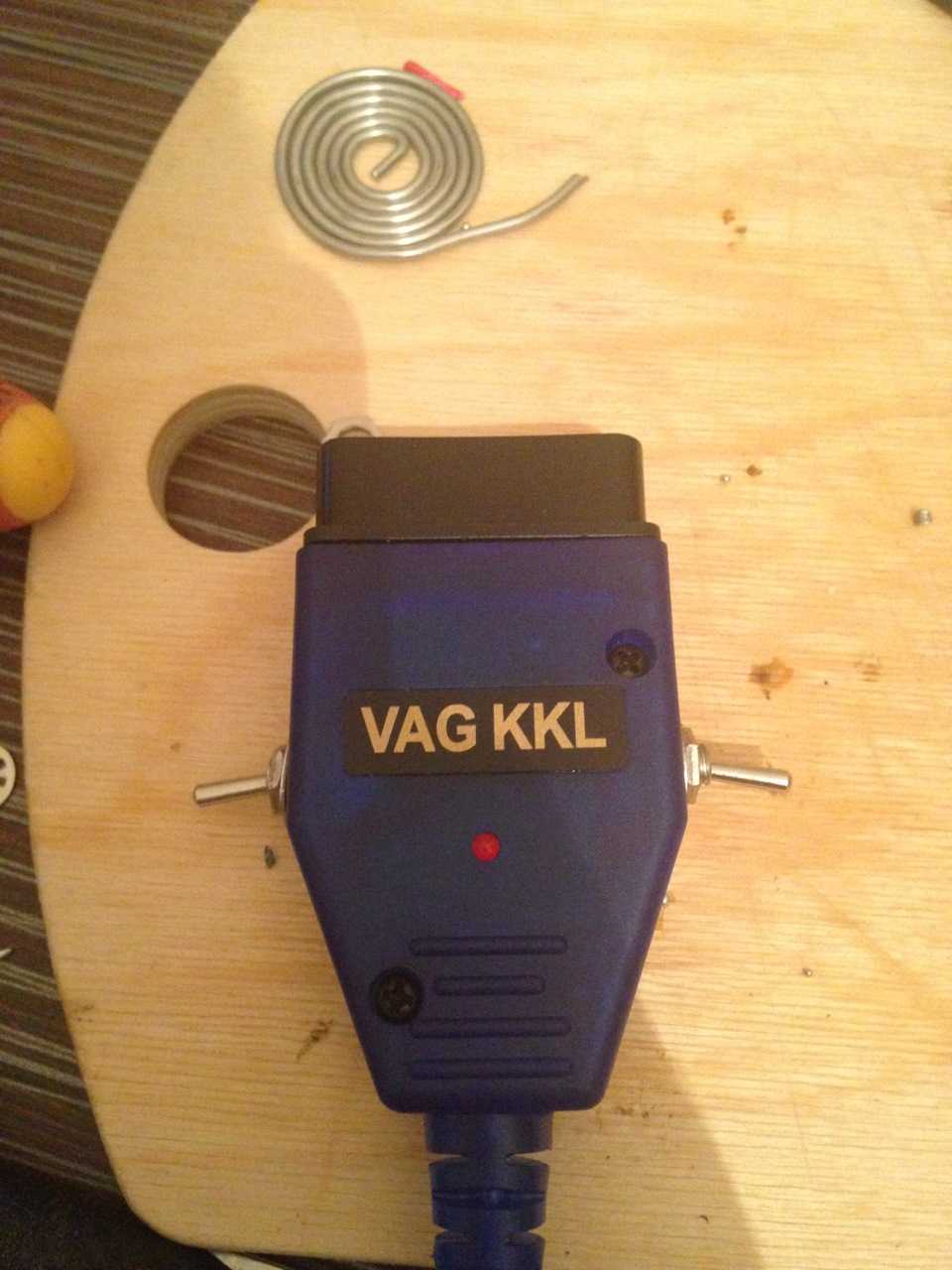

Ну и радуемcя результату:
https://youtube.com/watch?v=FbveFAc_ab0
Система ABS, которая устанавливается практически на все современные автомобили, как и другие сложные детали и компоненты, подвержена различным неисправностям. Штатная АБС работает постоянно, активируясь в момент поворота ключа зажигания, а информация, которую собирает антиблокировочная система используется другими системами, к примеру, ESP. Сразу после запуска двигателя на приборной панели зажигается индикатор АБС – это свидетельствует о начале самотестирования. Если неполадок не обнаруживается, индикатор гаснет.
Несмотря на то, что самодиагностика ABS выполняется регулярно, исправлять какие-либо неполадки приходится самостоятельно, поскольку неисправности в системе отмечаются не так и редко. Если индикатор АБС постоянно горит или же периодически вспыхивает во время движения – это является поводом проверить работоспособность системы, что можно сделать либо самостоятельно, либо обратившись в сервис. Конечно, игнорирование проблемы не приведет к тому, что автомобиль останется без тормозов, но эффективность экстренного торможения будет существенно снижена.
Коды ошибок Лачетти (1.8D-FAM I)
| DTC | Описание |
| P0016 |
Взаимосвязь между положением коленчатого вала (СКР) и положением распределительного вала (СМР) |
| P0106 |
Работоспособность датчика абсолютного давления в коллекторе (МАР) |
| P0107 |
Цепь датчика абсолютного давления в коллекторе (МАР), низкий уровень сигнала |
| P0108 |
Цепь датчика абсолютного давления в коллекторе (МАР), высокий уровень сигнала |
| P0112 |
Цепь датчика температуры воздуха на впуске, низкий уровень сигнала |
| P0113 |
Цепь датчика температуры воздуха на впуске, высокий уровень сигнала |
| P0117 |
Цепь датчика температуры охлаждающей жидкости двигателя, низкий уровень сигнала |
| P0118 |
Цепь датчика температуры охлаждающей жидкости двигателя, высокий уровень сигнала |
| P0122 |
Цепь датчика положения дроссельной заслонки, низкий уровень сигнала |
| P0123 |
Цепь датчика положения дроссельной заслонки, высокий уровень сигнала |
| P0131 | Цепь датчика HO2S, низкий уровень сигнала, датчик 1 |
| P0132 | Цепь датчика HO2S, высокий уровень сигнала, датчик 1 |
| P0133 | Датчик 1 замедленного отклика датчика HO2S |
| P0134 | Датчик 1 ослабления активности цепи датчика HO2S |
| P0135 | Датчик 1 работоспособности нагревателя HO2S |
| P0137 | Цепь датчика HO2S, низкий уровень сигнала, датчик 2 |
| P0138 | Цепь датчика HO2S, высокий уровень сигнала, датчик 2 |
| P0140 | Датчик 2 ослабления активности цепи датчика HO2S |
| P0141 | Датчик 2 работоспособности нагревателя HO2S |
| P0171 | Бедная смесь в системе корректировки топливоподачи |
| P0172 | Богатая смесь в системе корректировки топливоподачи |
| P0201 | Цепь управления форсункой 1 |
| P0202 | Цепь управления форсункой 2 |
| P0203 | Цепь управления форсункой 3 |
| P0204 | Цепь управления форсункой 4 |
| P0300 | Обнаружен пропуск зажигания |
| P0315 |
Не обнаружено изменение в системе изменения угла поворота коленчатого вала |
| P0317 |
Нет входного сигнала от системы обнаружения неровной дороги |
| P0324 | Работоспособность модуля датчика детонации |
| P0325 | Цепь датчика детонации |
| P0335 | Цепь датчика положения коленчатого вала (CKP) |
| P0336 |
Работоспособность датчика положения коленчатого вала (CKP) |
| P0340 | Цепь датчика положения распределительного вала (СМР) |
| P0351 | Цепь управления катушкой зажигания 1 и 4 |
| P0352 | Цепь управления катушкой зажигания 2 и 3 |
| P0401 | Рециркуляция отработавших газов, недостаточный расход |
| P0402 | Рециркуляция отработавших газов, избыточный расход |
| P0404 |
Система рециркуляции отработавших газов, работоспособность при открытом положении |
| P0405 |
Цепь датчика положения в системе рециркуляции отработавших газов, низкий уровень сигнала |
| P0406 |
Цепь датчика положения в системе рециркуляции отработавших газов, высокий уровень сигнала |
| P0420 | Низкая производительность каталитического нейтрализатора |
| P042E |
Система рециркуляции отработавших газов, работоспособность при закрытом положении |
| P0443 | Цепь управления клапаном продувки адсорбера СУПБ |
| P0461 | Работоспособность датчика уровня топлива |
| P0462 | Низкое напряжение в цепи датчика уровня топлива |
| P0463 | Высокое напряжение в цепи датчика уровня топлива |
| P0502 |
Цепь датчика скорости автомобиля (VSS), низкий уровень сигнала |
| P0506 | Низкая частота вращения на холостом ходу |
| P0507 | Высокая частота вращения на холостом ходу |
| P0532 |
Цепь датчика давления охладителя в системе кондиционирования воздуха, низкий уровень сигнала |
| P0533 |
Цепь датчика давления охладителя в системе кондиционирования воздуха, высокий уровень сигнала |
| P0562 | Низкое напряжение системы |
| P0563 | Высокое напряжение системы |
| P0601 | Постоянное запоминающее устройство (ПЗУ) контроллера |
| P0602 | Контроллер не запрограммирован |
| P0606 | Быстродействие контроллера |
| P0660 |
Цепь управления электромагнитом клапана в узле регулировки впускного коллектора |
| P0700 |
Включение контрольной лампы индикации неисправности, затребованное контроллером КПП |
| P1133 |
Датчик 1 недостаточной эффективности переключения датчика HO2S |
| P1134 | HO2S, датчик 1 соотношения времени перехода |
| P1166 | Бедная смесь в режиме полной нагрузки |
| P1391 | Работоспособность датчика неровной дороги |
| P1392 | Цепь датчика неровной дороги, низкий уровень сигнала |
| P1393 | Цепь датчика неровной дороги, высокий уровень сигнала |
| P1396 | Отклонение сигнала датчика скорости колеса с АБС |
| P1397 | Отсутствие сигнала от датчика скорости колеса с АБС |
| P1631 | Неверен сигнал включения подачи топлива для защиты от кражи |
| P2297 |
HO2S, датчик 1 работоспособности в момент отключения подачи топлива в режиме торможения двигателем |
| P2610 | Работоспособность таймера выключения зажигания в контроллере |
| U0101 | Нарушена связь с контроллером КПП |
| U0167 | Отсутствует идентификатор сообщения иммобилизатора |
..
1
2 ..
Расшифровка кодов
Теперь предлагаем ознакомиться с расшифровкой комбинаций. Почему могут возникать ошибки и как произвести их устранение, можно узнать только в результате диагностики.
Канал elm327 опубликовал ролик, в котором показана процедура диагностики Нивы Шевроле с применением специального адаптера и мобильного телефона на базе Андроид.
Частые ошибки
Сначала рассмотрим расшифровку часто появляющихся проблем, которые встречаются в Шевроле Авео в кузове T250, T300, Нива и других моделях.
Ошибка
Расшифровка
p1396
Код р1396 — ошибка в работе системы АБС. Если в модели Orlando, Niva, Lacetti или другого Шевроле появляется этот код, автовладельцу нужно тестировать работоспособность самого блока, а также контроллера неровной дороги. Часто причина 1396 заключается в вышедшем из строя датчике, повреждении, окислении или загрязнении его контактов. Проблему можно попытаться решить путем демонтажа и очистки разъема
p0661
Автовладельцу сообщается о неполадках в работе соленоида или повреждении электроцепи. Нужно выполнить детальную проверку
p0404
На бортовой компьютер поступило сообщение о нарушениях в функционировании систему рециркуляции выхлопных газов. Часто причина связана с поломкой контроллера, поэтому надо произвести диагностику и замену датчика
p1628
Код ошибки 1628 говорит о неполадках в функционировании устройства блокировки. Нужно протестировать работу иммобилайзера
Если не уделить внимание диагностике и проверке этой ошибки, то со временем иммобилайзер может заблокировать работу двигателя и в результате его запуск будет невозможен. Можно попробовать отключить и активировать иммобилайзер или перепрограммировать его чип
p1661
Не работает лампа Check Engine. Надо проверить работоспособность светового индикатора в приборной панели
Часто решить проблему, если лампочка рабочая, позволяет сброс ошибки
p1602
Ошибка 1602 дословно расшифровывается как пропадание напряжения в бортовой сети. Причины могут быть разные. Если автомобиль заводится и двигатель работает нормально, неисправность может заключаться в повреждении или плохом контакте одного из штекеров блока управления, плохой пропайке его компонентов. Возможно, это «глюк» прошивки или не срабатывает какое-то реле. Найти причину сможет квалифицированные электрик
136
Значение этого кода может быть разным для различных моделей Шевроле. В автомобилях Орландо эта ошибка означает неисправность второго лямбда-зонда или повреждение проводки. В моделях Круз код сообщает о необходимости проведения диагностики парковочного радара. Возможно, просто засорились сенсорные датчики парктроника
Надо проверить работоспособность светового индикатора в приборной панели. Часто решить проблему, если лампочка рабочая, позволяет сброс ошибки
p1602
Ошибка 1602 дословно расшифровывается как пропадание напряжения в бортовой сети. Причины могут быть разные. Если автомобиль заводится и двигатель работает нормально, неисправность может заключаться в повреждении или плохом контакте одного из штекеров блока управления, плохой пропайке его компонентов. Возможно, это «глюк» прошивки или не срабатывает какое-то реле. Найти причину сможет квалифицированные электрик
136
Значение этого кода может быть разным для различных моделей Шевроле. В автомобилях Орландо эта ошибка означает неисправность второго лямбда-зонда или повреждение проводки. В моделях Круз код сообщает о необходимости проведения диагностики парковочного радара. Возможно, просто засорились сенсорные датчики парктроника
Двигатель
Рассмотрим неисправности, встречающиеся в работе силовых агрегатов.
| Ошибка | Расшифровка |
| p0013 | Произошел обрыв в цепи между устройствами коленвала и распредвала. Требуется произвести регулировку валов |
| p0171, p0172 | На блок управления поступил сигнал о некорректном функционировании системы регулировки подачи горючего. Объем топливовоздушной смеси в силовом агрегате пониженный ли повышенный. Надо выявить причину |
| p0201, p0262 | Неисправности, связанные с работой форсунки цилиндра 1 |
| p0202, p0265 | Неполадки, связанные с функционированием форсунки цилиндра 2 |
| p0203, p0268 | Форсунка цилиндра 4 нуждается в диагностике |
| p0204, p0271 | Требуется проверка форсунки цилиндра 4 |
Диагностический разъем шевроле лачетти
Это профильный подфорум. Флуд строго запрещен!
Мой автомобиль:Lacetti-SX, седан, U70
Есть Лачетти SX-1.8 седан. ЭБУ — HV-240. Машина снабжена 16-ти контактным диагностическим разъмом. Жотелось бы знать, что на какой контакт этого разъема выводится. Это вроде бы европейский стандарт OBD-II. Он же еще называется Евро-3.
Кто может поделиться информацией или ссылкой на описание?
Уважаемый Мастер
Мой автомобиль:Nissan Rogue SL
Есть Лачетти SX-1.8 седан. ЭБУ — HV-240. Машина снабжена 16-ти контактным диагностическим разъмом. Жотелось бы знать, что на какой контакт этого разъема выводится. Это вроде бы европейский стандарт OBD-II. Он же еще называется Евро-3.
Кто может поделиться информацией или ссылкой на описание?
Устранение неисправности
Устранить неисправность загорания чека и троение двигателя на Chevrolet Lacetti можно, как и своими руками, так и в условиях автосервиса. Для начала стоит понимать, что необходимо выделить ошибку, которая выскочила, а также понять к какой системе она относится.
Некачественное топливо
Тенденции современного рынка нефтепродуктов — «дёшево и качественно». Но так не бывает. Многие автомобилисты заправляются там, где дешевле. Но данная экономия может привести к тому, что автомобилист «попадёт» на большие деньги при проведении ремонта мотора.
Так, заливая некачественное топливо, засоряются основные элементы автомобиля, а именно топливная система и также поршневая. При этом осадки могут оставаться на клапанах, а также на поршнях. Топливо может сгорать не полностью, либо же не в том количестве. Это может привести к повышенному расходу топлива, а также засоренность у основных систем. Поэтому рекомендуется заправляться только на качественные заправках, где проверенный бензин.
Система зажигания
Загорание чека на Chevrolet Lacetti, а также троение двигателя могут послужить причиной в системе зажигания. Так могут выйти со строя провода, катушки зажигания и модуле зажигания, в зависимости от комплектации автомобиля. В этом случае рекомендуется провести проверку данных узлов при помощи компьютерной диагностики, либо же, если это проводится у себя в гараже, то при помощи обычного тестера. Если выявлены элементы, которые не работоспособны необходимо заменить их на новые, поскольку при не работе данных элементов может повыситься расход топлива, а также сохраняется эффект троения. Который этого, эффект может быть периодическим или постоянным.
Не стоит забывать, что каждые 40 тысяч пробега необходимо проверять состояние свечей зажигания, а также их работоспособность. В этом случае, если свечи имеют неестественный накал, либо же пробои, они могут отключать один из цилиндров, поскольку там не будет воспламенение топливной смеси. В этом случае рекомендуется заменить все свечи зажигания на новые, при этом стоит отрегулировать зазоры согласно заводских норм.
Топливная система
Топливная система Chevrolet Lacetti имеют три элемента на которые необходимо обращать регулярно внимание. Первым элементом является топливный фильтр, который фильтрует качество бензина. Если данный элемент засорился, то в двигатель может попадать недостаточное количество топлива, либо же просто не быть давление
В этом случае необходимо провести замену топливного фильтра
Если данный элемент засорился, то в двигатель может попадать недостаточное количество топлива, либо же просто не быть давление. В этом случае необходимо провести замену топливного фильтра.
Второй элемент, который может засоряется в топливной системе являются форсунки. Прочистить их можно в домашних условиях, либо же обратившись специализированный автосервис. Если форсунки уже совсем не «ходящие», их необходимо заменить на новые.
Третий и последний элемент топливной системы, который может засоряется является топливный фильтр. На нём располагается также сетка-фильтр, которая может забиваться, что способствует тому, что в мотор не попадает достаточное количество топлива, либо же его вовсе нет. В этом случае рекомендуется заменить топливный фильтр сетку на бензонасосе, что будет способствовать нормальной работоспособности двигателя.
Система подачи воздуха
Не стоит забывать за такой элемент, как воздушный фильтр, который фильтрует количество воздуха, а также его качества. Засоренность данного элемента может привести к тому, что в мотор будет подаваться недостаточное количество воздуха. Это может привести к тому, что двигатель будет попросту «задыхаться». Именно троение и знак чека может свидетельствовать о том, что воздушный фильтр необходимо заменить.
Датчики
Работоспособность силового агрегата во многом зависит от состояния датчиков
Также стоит обратить внимание на датчик положения коленвала и распредвала, датчик подачи воздуха в дроссельную заслонку, и датчик температуры
Чтобы проверить работоспособность датчик необходимо отключить их от общей системы, а так же прозвонить на сопротивление. Если сопротивление нет, то датчик вышел со строя и его обходимо заменить.
Для того чтобы проверить, какой датчик вышел со строя достаточно подключиться к электронному блоку управления, которые укажут ошибку конкретного датчика, который не работает. Это упрощает процедуру диагностики, а также поможет автомобилисту быстрее выявить ошибку, чем прозванивать каждый датчик.
