Неисправности системы зажигания Шевроле Лачетти

Переходим ко второму этапу — прерывистая работа двигателя на холостом ходу и легкие рывки при наборе мощности. По другому можно сказать — это пропуски зажигания в цилиндрах. Причиной может быть: бедная смесь, нарушена компрессия, неисправность элементов системы зажигания. Чтобы быстро определиться к какому цилиндру это относится, мы произвели датчиком давления замеры пульсаций отработавших газов на выходе из выхлопной трубы.

Для определения в каком именно цилиндре происходят сбои, подключаем датчик синхронизации и высоковольтные датчики к каждому цилиндру:

Проверка системы зажигания Chevrolet lacetti

Замечание: чтобы определить где и какой цилиндр у нас на графике, нужно сделать синхронизацию по первому цилиндру (желтая линия) и тогда в зависимости, где будет провал (после какого цилиндра, произошло зажигание), там и будет находится такт выпуска неисправного цилиндра. Например, после зажигания в первом цилиндре идет выпуск во втором (порядок работы 1-3-4-2). В нашем случае это происходит (образуется падение давления) после зажигания во втором цилиндре, а значит пропуски происходят в 4-м цилиндре. И еще пропуски у нас протекают, как видно на графике, эпизодически — не при каждом рабочем цикле двигателя.

Показания Autoscope — пропуски зажигания

Самое первое и простое, что мы делаем — это снимаем свечи зажигания. Они у нас, как оказывается, в ужасном состоянии — на них оранжевый налет из-за присадок в бензине. А этот налет, как известно, имеет в своем составе свинец или другие металлы. Так что у нас из керамического изолятора сердечника, получается токопроводящий элемент, по которому может прошивать искра. К тому же, мы обнаружили характерные углеродные дорожки на керамике изолятора электрода свечи 4-го цилиндра.

Свечи зажигания — поиск неисправности Chevrolet lacetti

Для своей уверенности параллельно делаем замер компрессии. Во всех цилиндрах 14,5 атм плюс минус 3%, что есть отлично для нашего 16 клапанного двигателя.

Что получилось после замеров в нашем случае:

— Свеча 1-го цилиндра — сбои при 11 атм

— Свеча 2-го цилиндра — сбои при 12,5 атм

— Свеча 3-го цилиндра — сбои при 11,5 атм

— Свеча 4-го цилиндра — сбои при 8 атм

Свечи подлежат ликвидации.

С заменой свечей мы устранили рывки и неравномерность работы двигателя, но динамика у нас от этого не сильно увеличилась. Так как проблема с мощностью осталась, то решили промывать инжектор, так как пробег составил уже 35000 км и к тому же машина у нас на газу (в этом случае внешняя часть форсунки чаще подвержена коксообразованию).

Промывка инжектора на Chevrolet Lacetti

Третий этап — промывка инжектора. Не рекомендую промывать форсунки без снятия с двигателя, а еще хуже добавлять промывочные жидкости в бак. Ведь никто не знает как поведет себя насос от залитой химии и в каком состоянии находится топливный фильтр — не вымоет ли из него грязь, и не попадет ли эта грязь в форсунки. Еще одна особенность Chevrolet — на топливной рампе нет обратки и регулятора давления, это все находится возле насоса. Что это значит — все что поступает к форсункам впрыскивается через них, и если есть грязь то она накапливается в колодцах и попадает в сам клапан (самое узкое место).

Так что не ленимся — снимаем форсунки, осматриваем, промываем и проверяем.

Рампа с форсунками Шевроле Лачетти

Осмотр форсунок показал, что некоторые имеют забитые отверстия — это еще один вид неисправности Chevrolet lacetti.

Обнаружили интересную вещь — форсунки не имеют сетчатого фильтра. Так что все что попадет кроме бензина будет забиваться в самом узком месте (в соплах). Так у нас и произошло (смотрите предыдущее фото).

Отсутствие сеток в форсунках Chevrolet lacetti

Промываем форсунки. Затем, для того что бы убедиться в качестве проделанной работы, проверяем их производительность.

Промывка форсунок Chevrolet lacetti

Смотрим на результат — похоже он отличается от первоначального состояния (См. фото выше).

Чистая форсунка Шевролет Лачетти

Нашему клиенту повезло — на этом этапе закончились его мучения. Все неисправности были устранены. Но как «нормальный» автомобилист он хочет большего, и просит нас — «Можно ли улучшить динамику автомобиля, при этом не увеличив расход топлива, а даже и уменьшив его. И все это за разумные деньги (т.е. небольшие)». Ну и в этот раз мы нашли достойный ответ, но это тема уже другой статьи. Читайте «Лечим неисправности Chevrolet lacetti» часть вторая……

Выбор датчика

Для того чтобы заменить неисправный регулятор холостого хода, потребуется приобрести новую деталь. Современные производители маркируют детали специальным кодом или артикулом. Европейские производители маркируют этот узел номером 1920 для автомобилей Лачетти.

Стоит помнить, что приобретенные некачественные детали или бывшие в употреблении, не гарантируют долговременную и стабильную работу автомобиля

Приобретая РХХ или весь блок дроссельной заслонки, стоит обратить внимание на следующее:

Корпус детали не должен иметь несимметричных отверстий крепления, повреждений и оплывов пластика.
Соединительные клеммы должны быть выполнены из толстого металла. Они не должны сгибаться или болтаться.
Пружина РХХ должна иметь столько же витков, как и оригинальная, а также иметь схожий диаметр.

Все эти нюансы помогут определить оригинальные и качественные запасные части регулятора холостого хода. Увеличить срок службы этого узла помогут некоторые полезные советы:

четко следить за чистотой внутри дроссельного блока;
чаще промывать РХХ растворителем;
не допускать перенапряжение в цепи питания, коротких замыканий;
не допускать одновременную работу фар, подфарников, кондиционера и магнитолы, во время работы двигателя на холостом ходу.

Включение большого количества электронных элементов негативно влияет на работу генератора, что может стать причиной выдачи неправильного кода повреждения.

Что это означает

Столкнувшись с кодом ошибки P0133, каждый автомобилист закономерно интересуется тем, с чем именно она связана, к какому узлу имеет отношение.

Если быть точнее, это свидетельство того, что датчик характеризуется быстродействием, нехарактерным при стабильной работе системы.

Задача кислородного датчика (лямбда зонда) заключается в том, чтобы обеспечить ЭБУ автомобиля свежими и корректными данными о том, какое количество кислорода находится в выхлопном газе при работе ДВС.

Если отклик от датчика оказывается слишком медленным, ЭБУ определяет это как неправильный режим работы ДВС. То есть ошибка P0133 прямо влияет на поведение силового агрегата.

Значение P0133

Современные автомобили оснащены множеством датчиков, которые отправляют информацию в зависимости от условий работы двигателя в ЭБУ. Эти входы затем обрабатываются контроллером для настройки различных выходов, чтобы двигатель работал максимально эффективно.

Вот почему современные транспортные средства способны развивать большую мощность, при этом расход топлива минимален, и они соответствуют строгим экологическим требованиям по выбросам.

ДК является очень важным входом в блоке управления, так как он определяет количество кислорода в потоке выхлопных газов и позволяет ЭБУ регулировать соотношение воздух / топливо, чтобы двигатель работал ровно и эффективно.

Датчик кислорода, связанный с кодом P0133, установлен перед каталитическим нейтрализатором в блоке 1. Если у автомобиля 4 цилиндра, обычно есть только 1 блок. Если у вас V-образный двигатель, то необходимо узнать, где находится банк 1.

Датчик кислорода на входе, работающий правильно, должен постоянно переключаться между 0 и 1 вольтом. Когда контроллер обнаруживает, что датчик не переключается достаточно быстро или несвоевременно реагирует на различные условия движения, он сохраняет код неисправности P0133.

Насколько серьёзна ошибка P0133?

Как правило, код P0133 не является серьёзным. Хотя, это он должен быть диагностирован и отремонтирован как можно скорее. Вы можете не заметить никаких симптомов во время вождения. Но это может привести к тому, что автомобиль будет работать с неправильным топливно-воздушным соотношением, что приведет к чрезмерным выбросам вредных выхлопных газов.

Вы не сможете пройти экологический тест на выбросы с этим кодом, и, игнорируя его, вы в конечном итоге можете вызвать неисправность каталитического нейтрализатора, который очень дорогостоящий.

Подверженные ошибке автомобили

Если взглянуть на статистические данные, можно выделить некоторые автомобили, которые чаще остальных сталкиваются с подобной проблемой.

Для автомобилей ВАЗ появляющаяся ошибка с кодом 0133 точно не редкость. Эта ошибка актуальна для таких моделей как Лада Веста, ВАЗ 2114, Лада Приора, Лада Гранта. Хотя почему-то чаще остальных фигурирует именно Веста.

Не менее подверженными проблемами с кислородным датчиком оказались французские и корейские автомобили.

Начнём с французов. Пальму первенства здесь занимают автомобили марки Renault. В частности это:

Renault Logan.
Renault Duster.
Renault Sandero.
Megane.
Clio.

Среди них ошибка P0133 встречается довольно часто.

Что же касается корейцев, то это в основном такие модели:

Daewoo Matiz и его вечная ошибка P0133.
Hyundai Accent.
Hyundai Tucson.
Kia Cerato.
Kia Sportage.
Hyundai Elantra.

Вообще бренды Kia и Hyundai в последнее время становятся всё более надёжными. Но всё равно исключать вероятность того, что появится ошибка типа P0133 на том же автомобиле Kia Sportage или Hyundai Accent свежей модификации нельзя.

Отдельно стоит выделить Chevrolet Lacetti и Ford Focus 2. В их случае ошибка P0133 также частый спутник автовладельцев. Причём статистика говорит явно не в пользу Chevrolet Lacetti.

Остальным автомобилистам расслабляться не стоит. Хотя статистика говорит о превосходстве по частоте, когда возникает ошибка P0133, в отношении нескольких марок и определённых моделей, потенциально каждый автомобилист может с ней столкнуться. Будь у вас бюджетный Chevrolet Lacetti либо какой-нибудь Mercedes нового поколения. Для всех них ошибка P0133 — вполне вероятная неисправность со стороны кислородного датчика.

Ошибка P0342 — Датчик “A” положения распределительного вала, банк 1 — низкий уровень сигнала

Ошибка P0342 указывает на то, что PCM (модуль управления АКПП) получил ошибочный или слабый сигнал от входной цепи датчика положения распределительного вала (банк 1). При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine.

Что означает ошибка P0342

Датчик положения распределительного вала рассчитывает частоту вращения и положение распределительного вала при вращении и отправляет сигнал на модуль управления АКПП (PCM). PCM использует полученную информацию для управления впрыском топлива и моментом зажигания. Если РСМ получит ошибочный или слабый сигнал от датчика положения распределительного вала, он не сможет выполнять необходимые регулировки.

Как механик диагностирует ошибку P0342?

Сначала механик считает все сохраненные коды ошибок с помощью сканера OBD-II. Затем он проверит и, при необходимости, отремонтирует или заменит все поврежденные провода, соединители и другие электрические компоненты системы. После этого механик очистит коды ошибок с памяти PCM и повторно проверит систему.

Если код ошибки появится снова, механик проверит заряд аккумуляторной батареи, а также осмотрит стартерный двигатель. Затем он еще раз очистит коды ошибок с памяти PCM и проверит систему, чтобы выяснить, появляется ли ошибка P0342 снова. Данную процедуру необходимо выполнять каждый раз после выполнения ремонтных работ.

Это поможет определить, решена ли проблема.

Общие ошибки при диагностировании кода P0342

Наиболее распространенной ошибкой при диагностировании кода P0342 является использование некачественных запасных частей. При замене каких-либо компонентов рекомендуется использовать оригинальные запчасти, а не детали сомнительного качества.

Насколько серьезной является ошибка P0342?

Ошибка P0342 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем, что в некоторых случаях может быть опасным. Автомобиль может заводиться с трудом или вовсе не заводиться. Также возможно падение мощности и неустойчивая работа двигателя. Во избежание повреждения других компонентов двигателя при обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Дополнительные комментарии для устранения ошибки P0342

Датчик положения распределительного вала является неотъемлемой частью системы, которая позволяет автомобилю работать надежно, плавно и бесшумно.

Если датчик не будет работать надлежащим образом, возникнут симптомы, указывающие на наличие неисправности. Если проблему долго не решать, это может привести к возникновению более серьезных неисправностей.

Поэтому при обнаружении ошибки P0342 рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Также следует отметить, что при сохранении данного кода ошибки в памяти PCM и загорании индикатора Check Engine автомобиль, скорее всего, не сможет пройти проверку на токсичность отработавших газов.

Где находится датчик неровной дороги

Этот вопрос ещё более интересный. Рассмотрим это на примере Шевроле Лачетти, хотя это относится практически ко всем современным автомобилям.

Когда у меня спрашивают — Где находится датчик неровной дороги на Лачетти 1.6? Я отвечаю — нигде

Да, на самом деле так и есть. На автомобилях, оборудованных системой АБС датчик неровной дороги может и не устанавливаться. Его функцию отлично выполняет система АБС, следя за скоростью вращения колес и сопоставляя эти данные с вращением маховика.

Если прочитать страницу Коды ошибок автомобилей, то можно понять, что буквой «Р» в начале кода неисправности маркируются ошибки силового агрегата. И у многих возникают непонятки при расшифровке кода неисправности. Например, «P1396 — Датчик неровной дороги АБС, неверные данные». Многие не понимают причем тут АБС, если код относится к ошибкам двигателя.

Вот по причине того, что АБС, помимо своих прямых обязанностей, ещё и принимает участие в работе двигателя, выполняя функцию датчика неровной дороги.

Основных вариантов определения неровной дороги всего два — это следить за вращением колес при помощи датчиков скорости или следить за сигналом датчика неровной дороги.

В каждом автомобиле этот процесс организован по одному из этих вариантов. Для примера на Лачетти 1.4/1.6 с блоком управления Sirius D42 сигнал о неровной дороге берётся от системы АБС (датчик переднего левого колеса). На некоторых автомобилях Авео без системы АБС для этих целей устанавливается один датчик скорости на переднем левом колесе.

На Лачетти 1.8 с блоком управления MR-140 и многих других (ЛАНОС, АВЕО, ТАКУМА, ЭПИКА и т.д.) устанавливается датчик неровной дороги под капотом возле правого крыла

Вот такой ответ на вопрос — где находится датчик неровной дороги.

Современный двигатель оснащается огромным количеством разнообразных датчиков. Функция одних из них очевидна, а вот о пользе других автовладельцы порой только догадываются. К последним относится датчик неровной дороги. На автомобилях ВАЗ датчик неровной дороги начал устанавливаться с вступлением в силу требований Евро-3 и Евро-4.

Когда автомобили ВАЗ начали соответствовать требованиям Евро-3 и Евро-4, в программе ЭБУ появилась функция диагностики пропусков зажигания. Контроллер получает данные с датчика положения коленчатого вала, диагностирует неравномерное вращение коленвала (а следовательно, проблемы со сгоранием топливо-воздушной смеси в цилиндрах) и подает сигнал на отключение инжектора, подающего топливо в «проблемный» цилиндр.

Вместе с диагностикой пропусков зажигания на автомобилях ВАЗ, отвечающих нормам Евро-3 и Евро-4, появился еще один датчик – датчик неровной дороги. Это один из немногих датчиков на автомобиле ВАЗ, который никак не влияет на процесс работы двигателя, а выполняет защитную функцию: он распознает, что автомобиль движется по неровной дороге и подает сигнал на контроллер.

В среднем, на каждые 100 рабочих циклов двигателя ВАЗ приходится 3-4 зафиксированных пропуска зажигания. При движении по неровной дороге велика вероятность ложного распознавания пропусков, вследствие чего работа двигателя будет нарушаться. Датчик неровной дороги посылает сигнал на контроллер и тот в свою очередь перестает распознавать пропуски зажигания и ограничивать работу цилиндров.

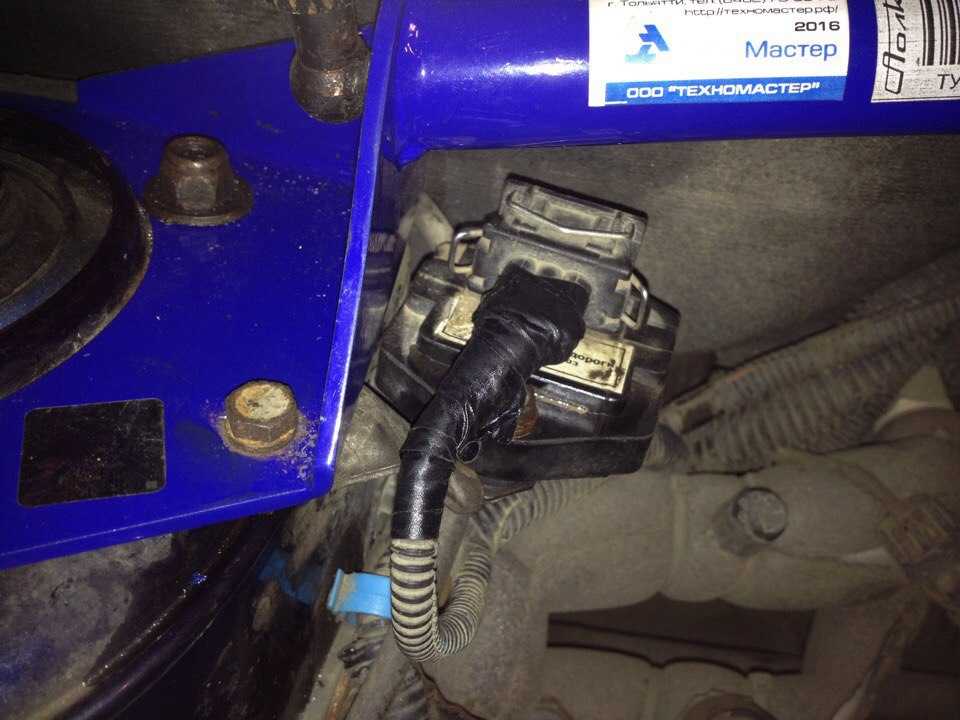

Датчик неровной дороги ВАЗ

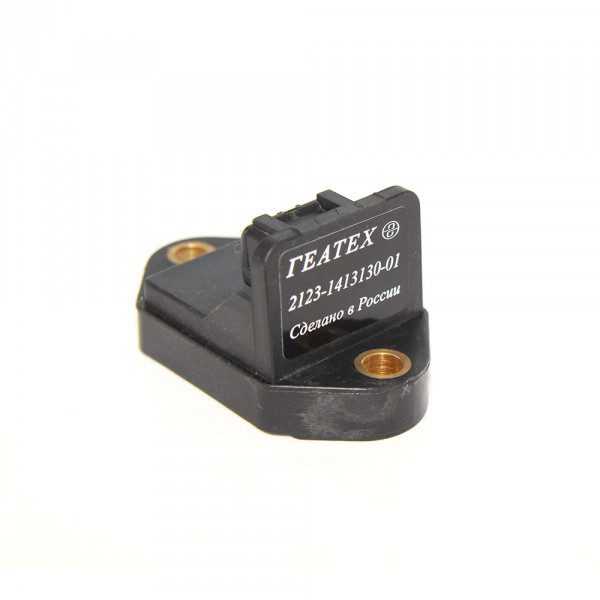

По сути датчик неровной дороги на ВАЗ представляет собой акселерометр. Он установлен под капотом автомобиля и регистрирует колебания кузова авто в вертикальной плоскости. Ускорение, вызванное колебаниями, преобразуется в напряжение, а контроллер, считывая сигнал, распознает моменты движения автомобиля по неровной дороге и отдает запрет на диагностику пропусков зажигания на это время.

По статистике, датчик неровной дороги в автомобилях ВАЗ – устройство достаточно надежное и неприхотливое в эксплуатации. Если же датчик неровной дороги все-таки выходит из строя, на панели загорится контрольная лампа, а бортовой компьютер выдаст одну из следующих ошибок:

P1606 – цепь датчика неровной дороги, выход сигнала из допустимого диапазона
Р1616 – цепь датчика неровной дороги, низкий уровень сигнала
Р1617 – цепь датчика неровной дороги, высокий уровень сигнала

Датчик холостого хода Крайслер Вояджер

Именно этот датчик регулирует обороты на холостом ходу и не дает вашему автомобилю заглохнуть на холостых.

Если «плавают» обороты на холостых и работа мотора не устойчива, стоит провести диагностику и получить коды неисправностей.

Часто датчик холостого хода называют шаговым двигателем, что ближе к правде.

Коды неисправностей, ошибки датчика холостого хода Крайслер Вояджер:

P0505	Система поддержания холостого хода неисправна
P1294	Заданная частота вращения холостого хода не достигнута. Возможны либо утечки вакуума, либо неверная установка шагового электродвигателя регулятора холостого хода

При неисправности стоит заменить шаговый двигатель на новый.

Компьютерная диагностика автомобиля

Сразу хочется прояснить, что же такое компьютерная диагностика автомобиля сканером. Может многих разочарую, но факты таковы, что диагностика сканером — это только начальный этап в процессе диагностики. Часто бывает, что на этом этапе удаётся выявить проблему, но также часто бывает, что и не удаётся.

Всё дело в том, что подключая сканер или адаптер к автомобилю, мы на самом деле подключаем его к ЭБУ и, соответственно, видим всё «глазами» ЭБУ, а не реальные процессы. Например, мы видим, что электронный блок управления дал сигнал 2мсек. на форсунку, но мы не видим — дошёл ли он и если дошёл, то какой! Это нужно понимать в первую очередь. Думаю, понятно.

Поэтому у настоящего диагноста всегда должен быть второй прибор, именуемый мотор-тестером. Он позволяет при помощи своих датчиков видеть реальные процессы, происходящие при работе двигателя — снимать осциллограммы высокого напряжения, сигналы от датчиков, управляющие импульсы на исполнительные механизмы, измерять давление во впускном коллекторе, цилиндрах и картере двигателя. И многое другое. Это также нужно понимать.

Но мы в этой рубрике остановимся на диагностике сканером, так как он идеально подходит для собственных нужд своей бюджетной ценой и доступностью. Вернее даже не на сканерах, а на адаптерах для диагностики.

У адаптеров перед полноценными сканерами есть два существенных преимущества — они в разы дешевле и позволяют смотреть информацию с большим разрешением на мониторе.

Отдельно хочется разочаровать любителей читать и удалять ошибки. Это к диагностике не имеет никакого отношения. Мало того, что наличие той или иной ошибки ещё не говорит, что неисправен тот или иной узел, так ещё и не обязательно должна выскочить ошибка при наличии неисправности.

Тем, кто никогда не сталкивался с чип-тюнингом, я поясню. В каждой прошивке есть такой параметр, как «маска DTC». Что означает — маска кодов неисправностей. Так вот, на разных прошивках могут быть выбраны разные параметры маски и ошибка может не выводится при той или иной неисправности. А некоторые «чип-тюнеры» с большой дороги, вообще, могут убрать все возможные параметры для вывода ошибок. Поэтому первое правило — наличие кода ошибки может дать направление для поиска неисправности, а отсутствие кода ошибки абсолютно не о чём не говорит!

С этим тоже разобрались. Пойдём дальше.

Диагностика, в моём понимании, это умение логически мыслить и даже немного фантазировать. Моя задача объяснить, что означает тот или иной параметр при диагностике и какой он должен приблизительно быть. А вот, почему он ведёт себя «странно» — это уже необходимо логически подумать и проверить все возможные варианты, которые приводят к таким показаниям. А таких вариантов может быть много.

То есть, нужно понимать, что одна «таблетка для лечения» может быть не всегда и поспешных выводов делать никогда не стоит. Например, датчик кислорода долго показывает бедную смесь. Большинство сразу бросаются его менять. А ведь может смесь действительно бедная? Или выпускной тракт перед лямбдой имеет негерметичности и подсасывает воздух, вводя лямбду в заблуждение?

Может такое быть? Конечно может! Поэтому всегда необходимо логически мыслить и фантастически размышлять

Это первая статья рубрики о компьютерной диагностике автомобиля и в процессе написания последующих статей, я буду в конце этого поста давать ссылку на новый материал. Получится, своего рода, содержание и карта всей рубрики.

Также выкладываю видео о том, как анализировать параметры в диагностической программе с реальными примерами неисправностей

По теме:

+22

Неисправности проводки датчика положения распредвала у Шевроле Лачетти

Если визуально неисправность обнаружить не удалось, то тогда проверятся клемма, ведущая на датчик при помощи тестера. Делается это следующим образом:

Снимается пластиковая декоративная плита над двигателем;
Снимается клемма, ведущая к датчику;
В режиме измерения напряжения проверяем напряжение на ведущих к датчику проводах. Стоит отметить, что к датчику ведёт 3 провода: Провод питания на 12 В; Провод массы или минусовый; Провод от электронного блока управления (ЭБУ).
Измерения проводятся при включённом зажигании. При этом, на первом проводе тестер должен показать напряжение 12 В.
На втором проводе напряжения быть не должно, и оно должно равняться 0.
Ну а на третьем проводе, ведущем к ЭБУ напряжение должно быть где-то в районе 5 В.
Не забывайте, что второй щуп тестера должен быть закреплён на массе. В нашем случае на корпусе мотора.

Если в результате проверки напряжения выявить неисправность не удалось, то нужно проверить целостность проводов. А для этого нужно проверить сопротивление каждого провода ведущего к датчику в отдельности. Делается это следующим образом:

Тестер переключается в режим измерения сопротивления;
Снимается минусовая клемма аккумуляторной батареи;
Снимается большой разъём на электронном блоке управления (не забывайте, что для его снятия нужно вытянуть фиксатор);
После снятия разъёма начинаем собственно прозвон:
Первый провод с клеммы датчика соответствует 66-му контакту колодки ЭБУ. Поставив щупы датчика туда, и туда вы измерите сопротивление. Оно должно равняться 0.
Второй провод на датчике соответствует 17 контакту на разъёме ЭБУ. А третий – 22-му.
Если вы обнаружили провод, где сопротивление не равно 0 то этот провод нуждается в замене, или вам нужно его внимательно осмотреть и найти проблемное место и хорошо его заизолировать изоляционной лентой.

Установка нового распредвала Шевроле Лачетти

Понятно, что операции нужно делать в обратном порядке, но есть некоторые нюансы, на которые стоит обратить внимание:

Перед установкой нужно тщательно протереть постели чистой тряпкой, после чего их обильно смазать чистым моторным маслом.
Одеваем сальник на распредвал. При этом посадочные места сальника нужно смазать тонким слоем герметики;
Затягиваем головки распределительного вала динамометрическим ключом с силой до 16 Н•м
Устанавливаем шестерню распредвала Лачетти. При этом винты крыльчаток распредвала затягиваем с силой 67,5 Н•м;
Выставляем распредвалы по ранее сделанным мелом меткам;
Надеваем зубчатый ремень;
Кладём прокладки и затягиваем крышки клапанных коробок;
Проводим пробный пуск двигателя;
Если всё в порядке устанавливаем декоративную пластиковую плиту двигателя.
