Методы устранения
После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого.
Датчики АБС
Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Таким образом, существует два варианта — почему отказали измерители.
Первый — выход со строя непосредственно самого датчика АБС. Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.
Второй — окисление соединителей в колодке проводов. Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.
Проводка
Появление лампы АБС сигнализирует неисправность в системе, и второе место, где рекомендуется искать неисправность является проводка ABS. Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.
Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляция. Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.
Блок АБС
В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя. Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.
О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.
Тормозные колодки
Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.
Уровень жидкости и завоздушенность
Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.
Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.
Блок управления
Еще одно место, где может крыться неисправность остается электронный блок управления транспортным средством, или в простонародии — «мозги». Как было выяснено, загорание контрольной лампы ABS, — это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки. Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.
Датчик абсолютного давления Шевроле Лачетти
ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.
Датчик скорости
ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.
Датчик уровня топлива
Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.
Месторасположения датчика
Датчик неровной дороги располагается на переднем правом брызговике, закрепленный в вертикальное положение. Крепиться измеритель на специальном кронштейне. Чтобы его снять и провести диагностику потребуется отщёлкнуть колодку проводов, которая подает ток, а затем открутить измеритель от кронштейна.
Внешний вид датчика детонации дороги.
Re: Шевроле Лачети. Ошибка Р1396 Датчик Неровной дороги
Я бы начал с визуального осмотра ходовой в поисках этих датчиков, заодно проверил бы датчики АБС. Если там всё в порядке, тогда более сложное — поиск разрыва или замыкания в проводке
Приборы взяток не берут Сначала я ко всем отношусь одинаково, а потом так, как кто этого заслуживает
andr9621 Сообщения: 1163 Зарегистрирован: 31 янв 2008, 21:31 Откуда: Украина, Киев Благодарил (а): 90 раз Поблагодарили: 63 раза Контактная информация:
Проблемы эксплуатации ABS
Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и
становятся чаще всего виновниками неполадок в работе ABS.
Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, вот рекомендации: нельзя разъединять
электрические разъемы при включенном зажигании и работающем двигателе, не желательно заводить двигатель методом «прикуривания» от постороннего аккумулятора либо предоставлять для этой цели в качестве «донора» собственный автомобиль и, кроме того, необходимо строго следить за состоянием контактных соединений на генераторе.
Что еще? Если автомобилю потребовался ремонт с применением сварки, то перед началом работ следует отсоединить проводку от
электронного блока управления ABS. Кроме того, этот блок не рекомендуется подвергать нагреву свыше 85 градусов по Цельсию более двух часов. Это к тому, если автомобиль предполагается красить, а затем сушить горячим методом в специальной камере.
О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует. Если контрольная лампочка ABS
загорелась во время движения, необходимо остановить автомобиль, заглушить двигатель и проверить напряжение между клеммами аккумулятора. Если оно окажется ниже 10,5 В, то можно продолжать движение, а при первой возможности зарядить аккумулятор. Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то
дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.
Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза. Следует помнить, что, включая зажигание, вы одновременно подключаете электронасос в гидроблоке ABS. Если система разгерметизирована, то жидкость из нее просто выгонит. Но этот же прием можно использовать при прокачке системы — зажигание включают ровно настолько, сколько из прозрачного шланга, надетого на штуцер для прокачки, будут выходить пузырьки воздуха.
Автозапчасти для иномарок, ремонт авто
Процесс прокачки тормозов. Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.
Мозги Расположение ЭБУ.
В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки. Подключение под диагностической линии. Если данный вариант не поможет, то стоит перепрошить блок управления.
Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности. Выводы Определить, почему загорелась контрольная лампа АБС на Шевроле Лачетти можно самостоятельно, без обращения в автосервис. Для проведения процесса потребуется немного конструктивных знаний транспортного средства и времени. Ну, а если отсутствует первый фактор, то прямая дорога в автосервис. Машины с АБС обеспечивают максимальную эффективность тормозной системы, что позволяет сократить длину тормозного пути.
Для диагностирования работы антиблокировочной системы, на панели приборов у водителя имеется специальный индикатор.
Когда он загорается, компьютерные системы машины предупреждают водителя, что в данный момент АБС не работает, и блокировка колес вероятна при сильном нажатии на загорелся абс на шевроле лачетти что делать тормоза.
Антиблокировочную систему, если ей оснащен автомобиль, необходимо поддерживать в рабочем состоянии, к тому же, не так много причин, по которым горит лампочка АБС. Как должен работать индикатор состояния АБС Систему АБС можно разделить на несколько функциональных блоков, чтобы было проще разбираться в проблеме, из-за которой загорается соответствующий индикатор на панели приборов.
Отметим, что антиблокировочная система состоит из: Датчиков вращения. Если лампочка антиблокировочной системы на панели приборов загорелась после старта двигателя или во время движения автомобиля, значит система АБС отключена. Многие водители ошибочно считают, что при активированной лампочке АБС у них имеются проблемы с тормозной системой, но это вовсе не.
За диагностику тормозов на автомобиле отвечает соответствующий индикатор. В первые секунды после старта двигателя на панели приборов должны загораться все индикаторы.
Если в этот момент лампочка Загорелся абс на шевроле лачетти что делать не горит, значит, она неисправна. Почему горит лампочка АБС Проблемы с датчиками, установленными на колесах; Неисправности в блоке управления системой АБС; Неисправны кабели между элементами, передающие информацию об их состоянии; Имеются проблемы с венцом на ступице. Все описанные неисправности могут проявиться прямо во время движения. К примеру, загорелся абс на шевроле лачетти что делать на неровной дороге часто приводят к обрыву проводов.
Во время движения по бездорожью на датчики может налипнуть грязь или в них забьется песок, что не позволит им передавать верную информацию на блок управления системой, и он отметит неисправность включенной лампочкой АБС на панели приборов. Загорелась лампочка АБС: Если нет возможности проверить автомобиль на диагностическом стенде, можно предпринять следующие действия: Разогнаться на ровном прямом участке дороги до 40 километров в час, а после резко нажать на педаль тормоза.
Если лампочка потухнет, значит, антиблокировочная система вернулась в рабочий режим, устранив временную неисправность; В том случае, когда лампочка АБС загорается в дороге на некоторое время, а потом гаснет, необходимо внимательно проверить все соединения проводов, которые входят в состав передачи данных о функционировании системы.
Загорелся абс на шевроле лачетти что делать всего имеются проблемы именно с проводами и контактами; Если проблема АБС кроется в неверных показателях с датчиков, установленных на колесах, необходимо их проверить. Часто при проведении ремонтных работ автомеханики забывают подключить датчик АБС. Нередки случаи, когда он просто забит грязью, и его необходимо почистить.
Также неправильно выполненная установка колеса может привести к проблемам с показателями, которые идут от датчика на колесе к блоку управления; Наиболее сложной проблемой является неисправность самого блока управления АБС.
Если произошел программный сбой, придется обращаться в сервисный центр. Стоит отметить, что некоторые современные модели автомобилей отображают информацию о проблеме с блоком управления АБС на бортовом компьютере.
Система АБС крайне простая в плане принципа работы и самодиагностики.
Датчик абсолютного давления Шевроле Лачетти
ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.
Блок управления ABS
Расположение элементов тормозной системы с ABS на автомобиле
 |
| 1 – трубка магистрали высокого давления тормозной системы; 2 – педаль тормоза; 3 – главный тормозной цилиндр; 4 – пополнительный бачок; 5 – вакуумный усилитель тормозов; 6 – блок гидравлического управления (HCU); | 7 – передний дисковый тормозной механизм; 8 – суппорт; 9 – задний барабанный тормозной механизм; 10 – рычаг стояночного тормоза; 11 – трос стояночного тормоза. |
 |
Датчик частоты вращения Датчик частоты вращения обнаруживает вращение колеса и состоит из постоянного магнита и катушки. Датчики передних колес получают информацию от зубчатых роторов, расположенных на приводных валах.
 |
 |
При прохождении зубьев ротора около датчика, изменяется магнитное поле датчика, в результате чего вырабатывается импульс напряжения. Это напряжение пропорционально частоте вращения колеса и может быть измерено.
 |
Контрольные лампы ABS и EBD расположены в комбинации приборов.Контрольная лампа ABS:1) Горит в течение 3 с после включения зажигания после чего гаснет.2) Гаснет при пуске двигателя.3) Если лампа горит постоянно, значит в ABS имеются нарушения.4) Лампа горит в течение самодиагностики.5) Если контрольная лампа загорается периодически, значит в ABS имеются нарушения и работа систем автомобиля осуществляется таким образом, как будто в автомобиле отсутствуют системы ABS и TCS.6) Лампа горит при отсоединении электрического разъема от блока управления ECU.Контрольная лампа EBD (электронное распределение силы торможения):1) Горит после включения зажигания.2) Гаснет при пуске двигателя.3) Горит при затягивании рычага стояночного тормоза.4) Горит при низком уровне тормозной жидкости.5) Горит, если не работает электронное распределение силы торможения EBD: – при неисправности в электромагнитном клапане; – при неисправности более чем в одном датчике; – при неисправности блока управления ECU; – при превышении напряжения.
Блок гидравлического управления (HCU) Блок гидравлического управления (HCU) состоит из насоса с электрическим двигателем и блока клапанов для того, чтобы управлять давлением ABS. Датчик расположен в электродвигателе насоса и передает выходной сигнал блоку ABS, который определяет работоспособность насоса.
Диаметр отверстия трубы подачи тормозной жидкости переднего тормоза: 4,8 мм Диаметр отверстия трубы подачи тормозной жидкости заднего тормоза: 4,8 мм
Насос с двумя контурами обеспечивает требуемое давление, а блок клапанов распределяет давление, передаваемое к колесным тормозным механизмам.
 |
А – передний правый впускной клапан; В – задний левый впускной клапан; С – задний правый впускной клапан; D – передний левый впускной клапан; E – передний правый выпускной клапан; F – задний левый выпускной клапан; G – задний правый выпускной клапан; H – передний левый выпускной клапан; M – + двигателя; N – двигатель (GND). |
Самодиагностика ABS Блок управления ABS начинает выполнять самодиагностические функции после включения зажигания. Блок управления ABS обнаруживает неисправность для каждого контура и компонент, сравнивая состояние системы с ограниченным набором условий в блоке управления ABS. Блок управления ABS хранит код неисправности и затем выводит на диагностический прибор в виде кодов, обозначаемых четырьмя цифрами.
Проверка кодов самодиагностики
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
Датчик детонации Шевроле Лачетти
ДД установлен на стенке блока цилиндров. На основании сигналов ЭБУ корректирует зажигание на скоростном режиме свыше 90 км/час. О повышении амплитуды вибрации датчику указывает керамический элемент с чувствительной поверхностью. По достижении критической отметки, ЭБУ в автоматическом режиме корректирует угол опережения в сторону позднего.
В случае неисправности, агрегат переходит в аварийный режим работы, на центральной консоли приборов сигнализирует индикатор о наличии неисправности. О наличии неисправности также будет указывать вибрация мотора при резком повышении оборотов.
Это интересно: Какой аккумулятор стоит на Пежо 308 — какой лучше?
Проверка напряжения на обмотке датчика
Еще один из способов проверки работоспособности датчиков АБС – измерение выходного напряжения, которое появляется на обмотке при вращении колеса. Для этого выполняем следующее:
- Вывешиваем колесо с помощью домкрата и снимаем его.
- Находим датчик АБС и отсоединяем его разъем от проводки, ведущей к блоку управления.
- Переводим мультиметр в режим измерения переменного напряжения.
- Подключаем щупы к контактам разъема датчика.
- Вращаем ступицу колеса (со скоростью 1÷2 об/сек).
- При наличии напряжения 200÷1700 мВ (его величина варьируется в зависимости от конкретной модели датчика) можно констатировать, что сенсор исправен. Нет причин беспокоиться. В случае, если вам не удалось найти технические характеристики датчика, стоит проверить подобным образом все сенсоры АБС, установленные на автомобиле. Если в результате тестирования на одном из них обнаружено заниженное напряжение (по сравнению с остальными), то это свидетельствует о его некорректной работе.
На заметку! Если при замере сопротивления всех датчиков показания омметра свидетельствуют об их работоспособности, но при вращении колеса на обмотках сенсора появляется заниженное напряжение (или его отсутствие), то это может быть следствием износа или поломки зубчатого колеса.
Почему горит лампочка абс на Шевроле Лачетти
Значок АБС.
Но, стоит выделить самые распространенные причины появления данного явления:
- Датчики АБС.
- Проводка.
- Блок АБС.
- Тормозные колодки.
- Уровень жидкости и завоздушенность.
- Мозги.
Методы устранения
Панель приборов заведённого автомобиля без ошибок.
После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого.

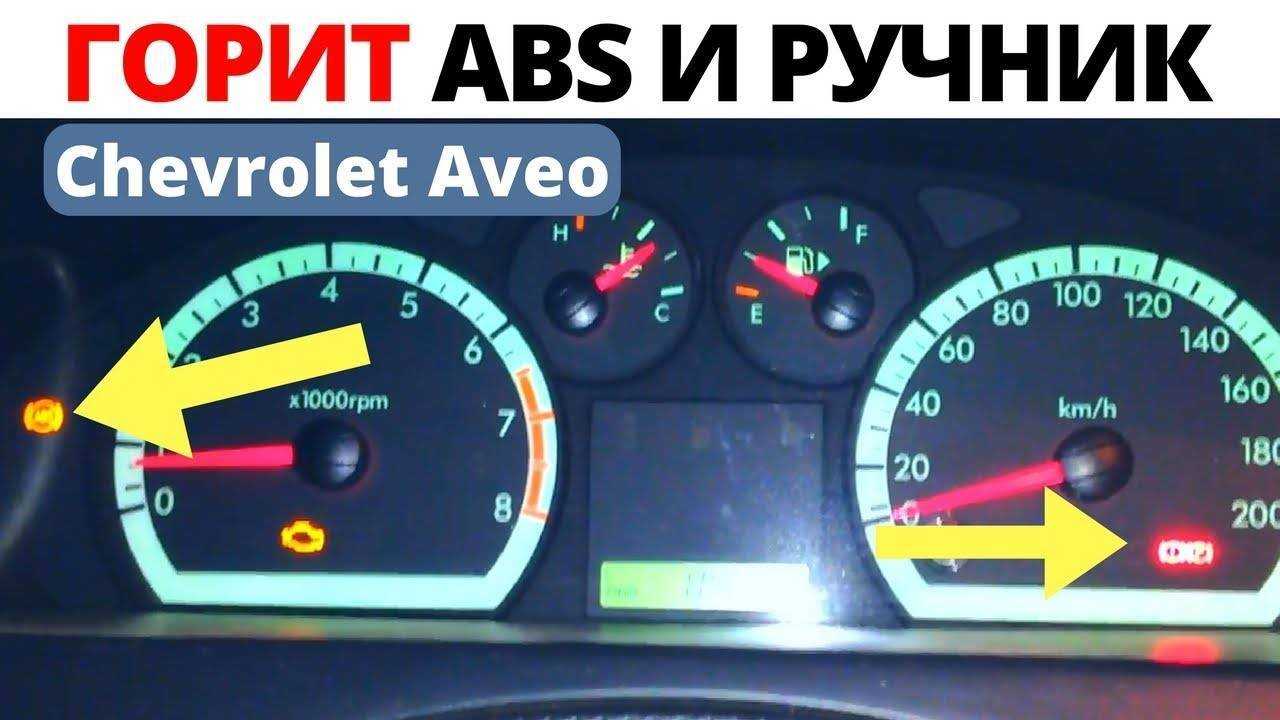

На приборной панели загорелась контрольная лампа АБС.
Датчики АБС
Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Таким образом, существует два варианта – почему отказали измерители.

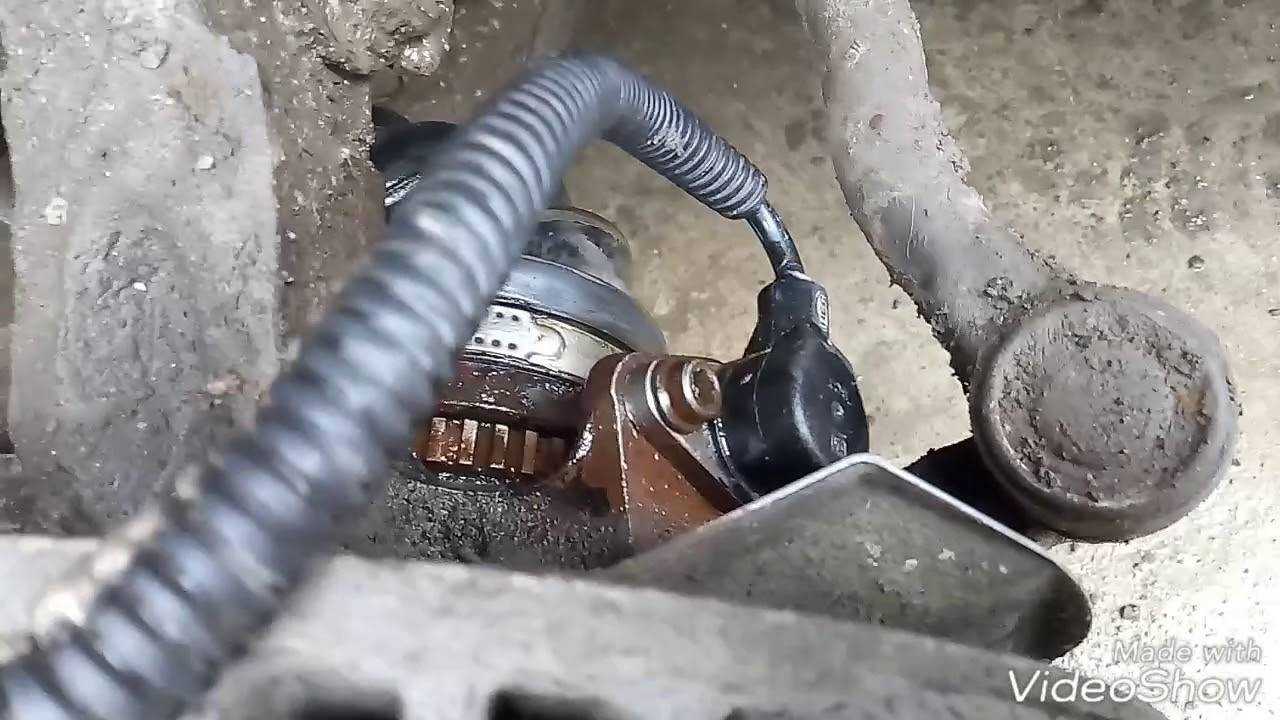

Датчик АБС на колеса.
Первый – выход со строя непосредственно самого датчика АБС. Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.
Подготовка к демонтажу датчика АБС и его осмотр.
Второй – окисление соединителей в колодке проводов. Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.
Проводка
Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.
Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию. Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.
Блок АБС
В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя. Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.
Расположение блока АБС на автомобиле.
О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.
Тормозные колодки
Такие колодки должны заставить сигнализатор АБС гореть постоянно!
Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.
Уровень тормозной жидкости и завоздушенность
Расположение тормозного бачка под капотом.
Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.
Процесс прокачки тормозов.
Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.
Мозги
Расположение ЭБУ.
Как было выяснено, загорание контрольной лампы ABS, – это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки.
Подключение под диагностической линии.
Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.
