Принципиальная схема климат контроля chevrolet lacetti 2004

Распространенные неисправности: почему кондиционер не работает

На работоспособность системы кондиционирования влияет множество факторов, следствие которых может стать причиной выхода из строя аппаратуры. Основными причинами нестабильной работы оборудования являются:

• Малый объем охлаждающего вещества – недостаток хладагента в системе АС сказывается на производительность оборудования, постепенно снижая качество охлаждения. При критически низком объеме фреона, кондиционер начнет перегреваться, что негативно сказывается на эксплуатационном ресурсе деталей и станет причиной дорогостоящего ремонта;
• Выход из строя вентилятора конденсора – неисправность вентилятора, реле или силовой проводки приводит к функционированию кондиционера при завышенной температуре, в результате чего снижается интенсивность охлаждения салона и могут появиться посторонние запахи;
• Высокое загрязнение конденсора – забитый грязью радиатор ухудшает охлаждение разогретого фреона в патрубках высокого давления, что также снижает эффективность функционирования устройства;
• Загрязнение фильтров влагой или пылью – попадание влаги в систему охлаждения конденсора через радиатор приводит к образованию конденсата, который при низкой температуре замерзает в ледяные крупинки. Образование льда в АС может стать причиной разрыва магистральных патрубков охлаждения, в результате чего устройство перестанет стабильно функционировать;
• Наличие засоров или механической деформации в системе – изношенность компрессора, поломка датчиков или клапанов, а также разрыв патрубков серьезно сказываются как на качестве охлаждения салона, так и на ресурсе запчастей.

При наличии проблем в работе системы кондиционирования пренебрегать ремонтом не стоит – в противном случае ситуация будет только ухудшаться. Оперативная замена и ремонт комплектующих позволит минимизировать ущерб автомобилю и восстановить функциональность устройства.

Салон

В салоне предохранители располагается с левого торца приборной панели. Для обеспечения доступа к плавким вставкам необходимо предварительно снять крышку.

Салонные реле располагаются на специальном кронштейне под панелью вблизи педалей. Для свободного доступа к ним необходимо снять нижнюю облицовку панели, предварительно выкрутив два самореза из отсека для мелочей и сняв рукоять для открытия капота.

Расшифровка предохранителей салона

№	Обозначение	Мощность, A	За что отвечает
F1	AIRBAG	10	ЭБУ подушками безопасности
F2	ЕСМ	10	ЭБУ двигателем, ЭБУ автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3	TURN SIGNAL	15	Выключатель аварийной сигнализации, указатели поворота
F4	CLUSTER	10	Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5	—	—	не используется
F6	ENG FUSE	10	Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
F7	HVAC	20	Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*
F8	SUNROOF	15	Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9	WIPER	25	Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10	HANDS FREE	10
F11	ABS	10	БУ АБС. исполнительный блок АБС
F12	IMMOBILIZER	10	Иммобилайзер, ЭБУ противоугонной сигнализацией, датчик дождя
F13	тем	10	Блок управления автоматической коробкой передач*
F14	HAZARD	15	Выключатель аварийной сигнализации
F15	ANTI-THEFT	15	ЭБУ противоугонной сигнализацией
F16	DIAGNOSIS	10	Диагностический разъем
F17	AUDIO/CLOCK	10	Аудиосистема, часы
F18	EXTRA JACK	15	Дополнительная розетка
F19	CIGAR LIGHTER	15	Предохранитель прикуривателя
F20	BACK-UP	10	Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач
F21	REAR FOG	15	Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	ATC/CLOCK	15	Часы, система климат-контроля, выключатель кондиционера*
F23	AUDIO	15	Аудиосистема
F24	IMMOBILIZER	10	Иммобилайзер

Что делать, если не горит подсветка приборов

Расшифровка реле салона

В зависимости от модификации автомобиль дополнительно может содержать реле климат-контроля и принудительного головного освещения.

№	Артикул	За что отвечает
1	нет данных	Блок управления системой защиты аккумуляторной батареи
2	96312545	Прерыватель указателей поворотов
3	96344573	Реле включения противотуманного света в задних фонарях
4	нет данных	Реле блокировки стартера (для автомобилей с автоматической коробкой передач)
—	96190189	Реле парковки/нейтрали
—	96190189	Реле вентилятора
—	96190189	Реле предупредительного света фар (дневные ходовые огни)

Заправка кондиционера своими руками: пошаговая инструкция

Объем заправляемой жидкости напрямую зависит от типа и мощности системы кондиционирования: для устройства с одним испарителем потребуется примерно 600 г фреона, для прибора с двумя испарителями – 1100 г, а в портативные холодильники и кейсы для автомобиля необходимо заливать до 200 г жидкости.

После прочистки и вакуумизации системы кондиционирования можно приступать к непосредственно заправке. Заливается хладагент следующим образом:

• Для начала извлекаем клапан штуцера на патрубке низкого давления и защищаем пространство вокруг изделия от грязи и технического масла;
• Далее надеваем на штуцер заправочную станцию – систему патрубков, подключенных к заправочному баллону и манометру;
• Затем включаем зажигание и доводим двигатель до 1500 оборотов в минуту. Для этого можно попросить помощи у напарника или положить какой-либо предмет на педаль газа;
• Включаем кондиционер в режиме рециркуляции на максимальной мощности и открываем штуцер низкого давления;
• После заполнения АС фреоном давлением в 285 кПа, закрываем штуцер и отключаем кондиционер.

При правильном завершении операции, температура в замкнутом салоне автомобиля опуститься до отметки в 6-7 градусов по Цельсию. Если после заправки кондиционер недостаточно качественно охлаждает, необходимо повторить процедуру прочистки устройства, а также заменить расходные материалы и проверить систему на герметичность.

Some Title Here

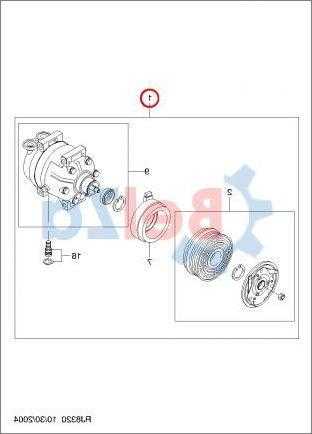

Перекос шкива при разрушенном подшипнике причиняет механические повреждения обмотке катушки электромагнитной муфте и серьезные механические повреждения компрессору. Разгерметизация контура системы кондиционирования приводит к потере хладагента и масла, снижает эффективность работы и приводит к аварийному отключению кондиционера.

Подробнее о том, как должна заправляться система кондиционирования, описано здесь. Если вы не хотите заниматься этим самостоятельно, можно обратиться на СТО. Специалисты, используя заправочный аппарат, быстро и качественно смогут очистить и заправить узел расходным материалом. Голосование Приходилось ли вам своими силами чистить кондиционер авто?

Это подробно описано в этой статье. Это давно известная проблема Лачетти. В таком случае меняются сальники либо прокладки. Иногда проблема может быть связана с забитым радиатором.

Его необходимо периодически чистить, чтобы поддерживать работоспособность системы. Если же радиатор сильно поврежден, то производится его замена.

Требуется проверка и дозаправка системы. ЭБУ не дает команду на включение кондиционера — давление в системе ниже наиболее вероятно или выше критического.

Так же возможна проблема с датчиком давления или обрыв проводки. ЭБУ дает команду на включение кондиционера, но она не доходит до муфты компрессора — проблема с проводкой. Наиболее вероятное место — разъем у муфты компрессора.

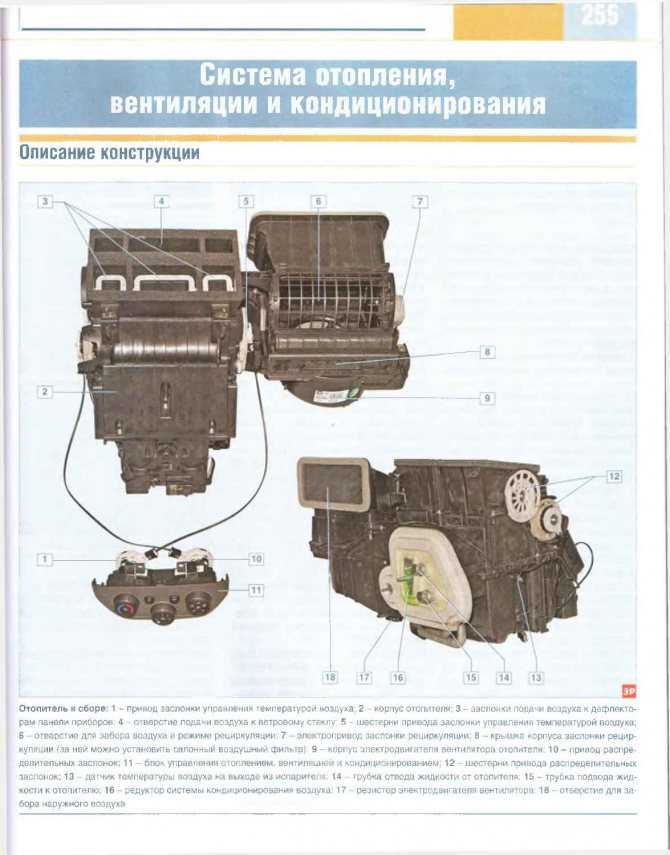

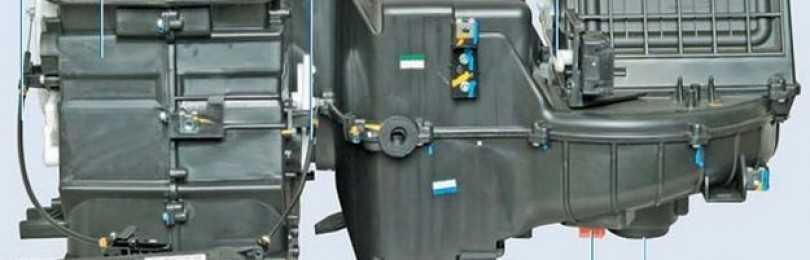

Нагрев воздуха осуществляется за счет тепла охлаждающей жидкости двигателя, циркулирующей по трубкам радиатора отопителя. Радиатор отопителя При движении автомобиля воздух поступает в отопитель через решетки, расположенные перед ветровым стеклом. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Вентилятор отопителя и электронный регулятор скорости вращения электродвигателя вентилятора отопителя Интенсивность подачи воздуха определяется скоростью вращения вентилятора.

Электродвигатель вентилятора может вращаться с четырьмя различными скоростями.

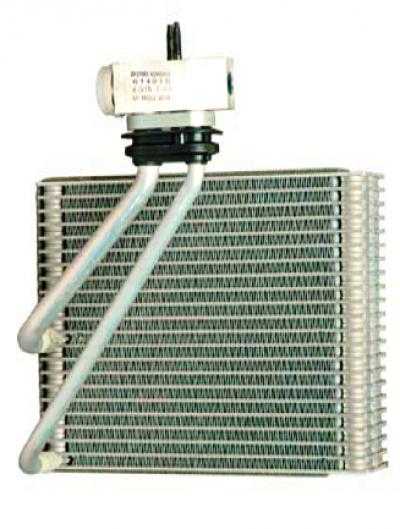

Дроссельное отверстие в патрубке ограничивает расход жидкого хладагента и снижает давление в испарителе. После остановки двигателя жидкий хладагент продолжает некоторое время перетекать через дроссельный патрубок из зоны повышенного давления в зону низкого давления.

Протекание жидкости через дроссельное отверстие сопровождается характерным шипящим звуком, который прослушивается в течение с после остановки двигателя и не свидетельствует о неисправности.

https://youtube.com/watch?v=XZQtJ3Jvp0o

Схема блока предохранителей в салоне Шевроле Лачетти

Описание

№	А	Функция / компонент
F1	10	Модуль обнаружения и диагностики
F2	10	TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля
F3	15	Аварийный выключатель
F4	10	Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером
F5	—	—
F6	10	Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар
F7	ветры	Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры
F8	15	Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком
F9	25	Электродвигатель стеклоочистителя, выключатель стеклоочистителя
F10	—	—
F11	10	Разъем маслопровода электронного блока управления тормозами
F12	10	Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя
F13	10	TCM
F14	15	Аварийный выключатель
F15	15	Блок управления противоугонной системой
F16	10	Диагностический блок
F17	10	Звуковая система, часы
F18	15	Дополнительная розетка
F19	15	Предохранитель прикуривателя Chevrolet Lacetti
F20	10	Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке
F21	15	Реле заднего противотуманного света
F22	15	Часы, автоматическая система контроля температуры, выключатель кондиционера
F23	15	Аудио система
F24	10	Иммобилайзер

Реле

Число на схеме	Имя	За что отвечает
1	РЕЛЕ ОСВЕЩЕНИЯ	Реле освещения приборов
2	РОГОВОЕ РЕЛЕ	Реле звукового сигнала
3	ГЛАВНОЕ РЕЛЕ	Главное реле или реле зажигания
4	РЕЛЕ ФАРЫ	Блок фары
5	ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ	Реле противотуманных фар (ПТФ)
6	РЕЛЕ КОНДИЦИОНЕРА КОМП	Реле муфты компрессора кондиционера
7	РЕЛЕ ТОПЛИВНОГО НАСОСА	Реле топливного насоса (топливного насоса) и катушки зажигания
восемь	РЕЛЕ ВЫИГРЫША МОЩНОСТИ	Реле стеклоподъемников
девять	ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (низкая скорость)
10	РЕЛЕ АНТИФРИЗА	Реле обогрева заднего стекла
одиннадцать	ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (высокая скорость)

Плавкие предохранители и вставки

Число на схеме	Имя	Защищенная цепь	Сила тока, ток в А
А	Пинцет	—	—
Ef1	ОСНОВНАЯ ВАТА	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП	тридцать
Ef2	Брюшные мышцы	Блок управления ABS, блок направления ABS	60
Ef3	ВЕНТИЛЯТОР	Вентилятор кондиционера	тридцать
Ef4	IGN-2	Электрические стеклоподъемники, электрические зеркала, стартер	тридцать
Ef5	IGN-1	Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя	тридцать
Ef6	ЭЛЕК ЛО ВЕНТИЛЯТОР	Вентилятор охлаждения двигателя (низкая скорость)	ветры
Ef7	DEFOG	Обогрев заднего стекла	тридцать
Ef8	ЭЛЕК ФАН ПРИВЕТ	Вентилятор охлаждения двигателя (высокая скорость)	тридцать
Ef9	ЭЛЕКТРИЧЕСКОЕ ОКНО	Электрические стеклоподъемники (кроме двери водителя)	ветры
Ef10	DIS	Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания	15
Ef11	ECM	Цепь питания главного реле	10
Ef12	ПРОЕКТОР	Фары, освещение приборов и органов управления	25
Ef13	ОСТАНАВЛИВАТЬСЯ	Тормозной сигнал	15
Ef14	DR’S P / WDO	Электростеклоподъемники (водительская дверь)	ветры
Ef15	H / L HI	Фары дальнего света	15
Ef16	РОГ	Звуковой сигнал	15
Ef17	ДО Н.Э	Компрессор кондиционера	10
Ef18	БЕНЗОНАСОС	Цепь питания топливного насоса	15
Ef19	ПРОЙТИ F / BOX	Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника	15
Ef20	H / L LO LH	Ближний свет (левая фара)	10
Ef21	EMS	Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя	15
Ef22	ИНЖЕКТОР	Форсунки, рециркуляция выхлопных газов	15
Ef23	LH	Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона)	10
Ef24	ТУМАН	Противотуманные огни	15
Ef25	МИР ТЕПЛО	Электроуправление и электрообогрев зеркал заднего вида	10
Ef26	ЗАМОК	Система центрального замка	15
Ef27	H / L LO RH	Ближний свет (правая фара)	10
Ef28	RH	Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона)	10
Eph29	ЗАМЕНА	Замена	10
Ef30	ЗАМЕНА	Замена	15
Ef31	ЗАМЕНА	Замена	25

Что делать, если после замены предохранителя прикуриватель не работает?

Осмотр демонтированного прикуривателя.

Там надо будет найти причину замыкания контактов. При помощи плоской отвёртки придётся разогнуть контакты , чтобы «+» не пробивал на корпус авто. После таких манипуляций гнездо снова будет готово к использованию.

Оплавление шайбы и усики

После проверки отдельного предохранителя на розетку, необходимо приступить к осмотру самого прикуривателя.

Но также возможно есть причина потому, что прикуриватель не работает, из-за того, что плавиться шайба, которая предназначается для защиты от короткого замыкания. Изготовлена она из плавящегося материала. В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент.

В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте. Такие усики предназначены для того, чтобы прикуриватель находился в положении «Включено». Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.

1. Где находится предохранитель
2. Как проверить и заменить
3. Как снять прикуриватель
4. Ремонт и подключение

Предохранитель прикуривателя на Шевроле Лачетти обеспечивает защиту электрической проводки от оплавления или возгорания при превышении допустимой мощности. В случае отказа оборудования требуется заменить вставку, а затем проверить работоспособность прибора. Запрещается использовать вместо штатного предохранителя самодельные элементы (например, куски стальной проволоки).

Инструкция: Как включить кондиционер на шевроле лачетти

Так обично на простих кондиционерах. На климате , скорее всего стоит датчик, работающий на ЭБУ климата и фиксирующий конкретное давление системи.

Неисключено, что датчиков 2 или более. Короче надо смотреть по схемам.

Форум сайта «Автоэлектрик для всех» -> Кондиционер на Лачетти.

Пока я копался по схемам и редактировал сообщение — ты уже ответил, поэтому посылаю новым ответом. Это подробно описано в этой статье. Это давно известная проблема Лачетти.

Устранить её не сложно самостоятельно. Если при включении кнопки индикация загорается, но всё-равно не работает кондиционер Лачетти, тогда, чаще всего, это недостаточное количество хладагента в системе.

Советы для автомобилистов

Давление в системе кондиционирования Шевроле Лачетти в программе диагностики Chevrolet Explorer С этой проблемой советую сразу ехать на СТО, а не пытаться разобраться самому. В сети есть инструкции по заправке кондиционеров самостоятельно из баллончиков по контролю давления на манометрах.

Но это некорректная заправка. Не работает — и это зимой! Своими силами сделать можно?

Igor Ariane Эта стандартная проблема наших машинок, почти у каждой второй, проблема обычно появляется на год эксплуатации, начинает глючить на холодной или влажной после дождя например машине, если машина на гарантии, то поменяют в салоне, НО эта проблема появится опять через те же года. Вот так снимается консоль http: Удачи, там все просто.

Один раз сделал и забыл. Ruslan Trevon Спасибо за исчерпывающий ответ! Igor Ariane Не за что, просто сам неделю назад лечил эту болезнь, вот и пришлось изучить инфу по теме. Поднимаю тему для интересующихся.

Тут и ответы есть. Ivan Atmananda у меня такие вопросы: Alexey Theresa Иван, надо просто про звонить цепи стекла и зеркала на предмет обрыва.

Бывает при тонеровке косорукие мастера режут нити

Где Находится Реле Поворотов На Шевроле Лачетти — thedreambag.ru

Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за реле поворотника на шевроле лачетти соединения.

Для замены ламп скорее всего придётся снять корпус воздушного фильтра. Ef13 15 А — стоп-сигналы. Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе.

Проверьте также контакты в посадочных разъёмах и проводку. Ef14 20 А — электрический стеклоподъёмник в водительской двери. Ef15 15 А — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах могли окислитьсявыключатель света слева от руля.

Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя. Ef16 15 А — звуковой сигнал, сирена, концевой выключатель капота. Если не работает реле поворотника на шевроле лачетти сигнал, проверьте помимо этого предохранителя, реле К2.

Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или реле поворотника на шевроле лачетти на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым. Ef17 10 А — компрессор кондиционера. Ef18 15 А — топливный насос.

Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую.

Ef19 15 А — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.

Ef20 10 А — левая фара, ближний свет.

Если не горит ближний в правой фаре, см. Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги.

Также причина может быть в проводке от разъёма С до выключателя света на руле. Спецификация схемы: Q1 — PS Транзисторный реле поворотника на шевроле лачетти от фирмы NEC. Нужен как инвертор. Можно было сделать на обычном транзисторе, но мне на оптроне удобнее на 1 резистор меньше деталей. Подойдет любой другой транзисторный оптрон.

Их десятки типов.

Предохранители и реле Chevrolet Lacetti

Распиновка оптронов в корпусах на 4 ножки: Тип IRFL. Корпус называется ТО без выступа для крепления к радиатору. Если купите в обычном корпусе ТОто можно отпилить этот выступ.

А можно и прикрутить, место там позволяет.

Схема и расположение предохранителей Chevrolet Lacetti инструкция

Каждый водитель примерно разбирается в конструкции своего автомобиля, в том числе, и в особенностях его электрооборудования. Это поможет быстрее разобраться с проблемой, почему, например, не горят фары или отказывают дворники. Информация о блоках предохранителей не будет лишней потому, что в противном случае при их неправильной замене понадобится дополнительный ремонт машины. Представленная ниже схема и расположение предохранителей Chevrolet Lacetti поможет лучше понять, где находятся эти элементы и как их менять. Строго следуйте указанным номиналам.

Подготовка к проведению работы

Нам понадобятся:

— предохранители;

— реле.

Инструменты для подобных мероприятий будут не нужны.

Этапы проведения работы

1. Выключаем зажигание и прочие электрические приборы.
2. Проследим за тем, чтобы устанавливаемый предохранитель был нужного номинала.
3. Меняем предохранитель

Схема и расположение предохранителей Chevrolet Lacetti под капотом

Здесь же располагается и специальный инструмент, с помощью которого можно провести эту работу.

В блоке предохранителей эти детали отвечают за подачу электропитания к следующим элементам автомобиля:

Элемент авто	Наименование предохранителя	Номинал в амперах
Работа аккумулятора	ef1	30 А
Вентилятор отопителя	ef3	30 А
Стартер	ef4	30 А.
Блок ABS	ef2	60 А.
Цепь предохранителей	ef5	30 А
Вентилятор системы охлаждения	ef6	20 А
Обогрев заднего стекла	ef7	30 А
Вентилятор системы охлаждения	ef8	30 А
Стеклоподъемник правой передней и задних дверей	ef9	20 А
Электронный блок управления (ЭБУ)	ef10	15 А
Электрическая система управления двигателем (ЭСУД)	ef11	10 А
Фары, габариты	ef12	25 А
Задние фары	ef13	15 А
— Стеклоподъемник левой передней двери	ef14	20 А
Дальний свет	ef15	15 А
Звуковой сигнал	ef16	15 А.
Компрессор кондиционера	ef17	10 А
Топливный насос	ef18	15 А
Освещение салона	ef19	15 А
Ближний свет левой фары	ef20	10 А
Датчик кислорода	ef21	15 А
Форсунки	ef22	15А
Габариты в левой фаре	ef23	10 А
Противотуманные фары	ef24	15 А
Зеркала с электроприводом	ef25	10 А
Центральный замок	ef26	15 А
Ближний свет правой фары	ef27	10 А
Габариты в правой фаре	ef28	10 А

Предохранители номиналом 10 Ампер наименованием ef29,30,31 для Chevrolet Lacetti под капотом не используются.

Схема и расположение предохранителей Chevrolet Lacetti в салоне

В салоне эти детали отвечают за подачу электропитания к следующим элементам салона автомобиля.

Деталь авто	Наименование предохранителя	Номинал в амперах
Подушки безопасности	f1	10 А
Генератор, датчик скорости, БУ двигателем, БУ акпп	f2	10
Аварийная сигнолизация	f3	15
Гидроусилитель, тормоза, сигнал	f4	10
Реле стелоподъемников, заднего обогрева стекла	f6	10
Кондиционер, печка	f7	20
Люк, электрозеркала	f8	15
Щетки и омыватели	f9	25
АБС	f11	10
Иммобилайзер, датчик дождя, противоугонная система	f12	10
АКП	f13	10
Выключатель аварийной сигнализации	f14	15
Противоугонная система	f15	15
Диагностика, колодка	f16	10
Аудиосистема, часы	f17	10
Розетка	f18	15
Прикуриватель	f19	15
Задний ход	f20	10
Задние противотуманные фары	f21	15
Печка, кондиционер	f22	15
Магнитола	f23	15
Иммобилайзер	f24	10

Если замененный предохранитель перегорает сразу, то значит проблема в неисправной элетросети. Лучше всего будет приобрести набор работающих запасных предохранителей и возить их с собой.

Устраняем неприятные запахи правильно

Появление неприятного запаха в салоне при включении системы кондиционирования является следствием развития плесени и бактерий в вентиляционных магистралях и очищающих фильтров устройства. Очистить кондиционер можно химической дезинфекцией или механической прочисткой.

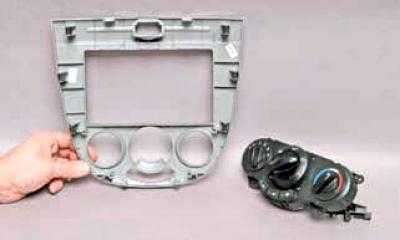

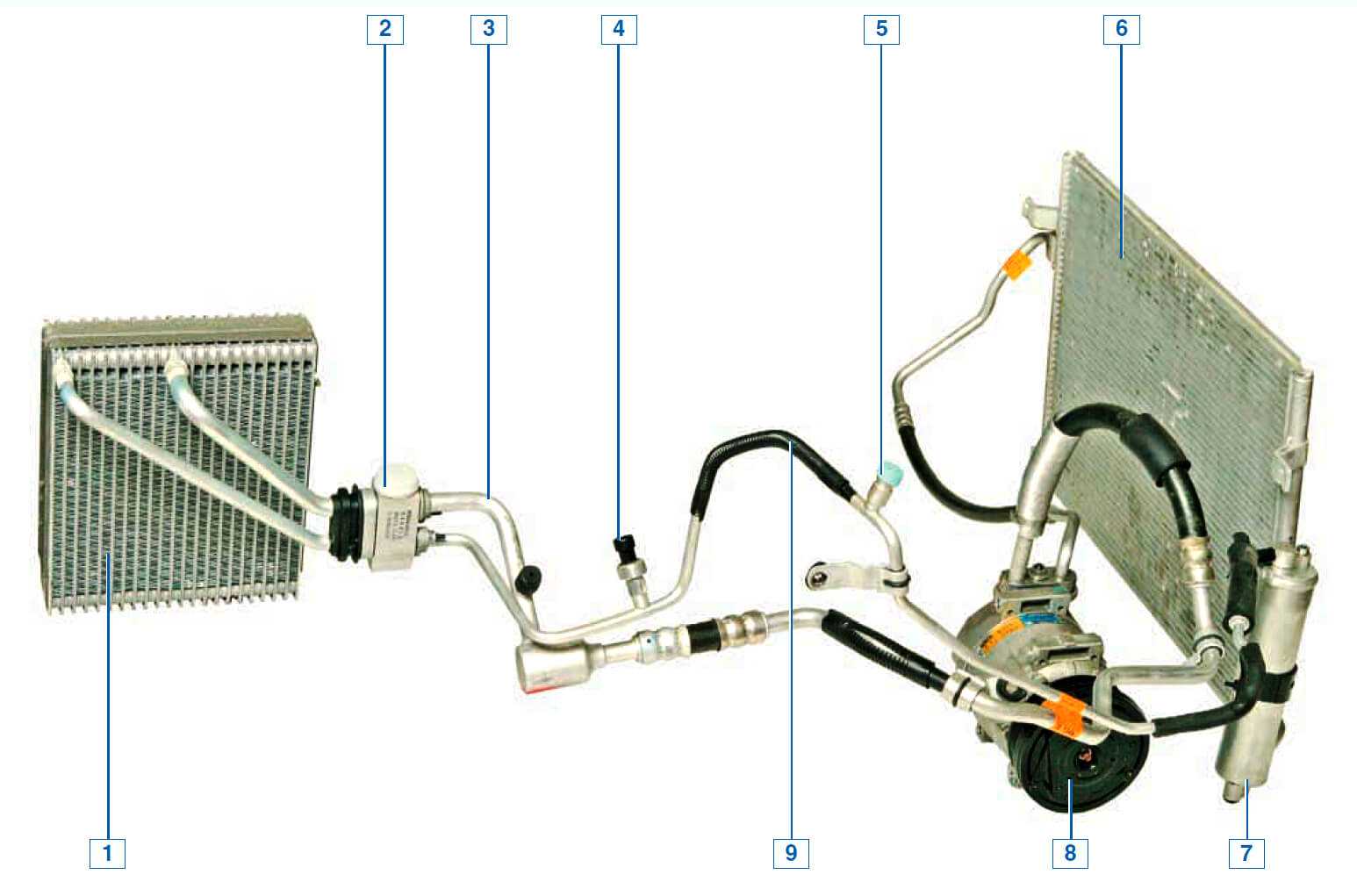

Для прочистки механическим методом снимаем центральную панель торпеды, после чего откачиваем хладагент из системы кондиционирования. Отсоединяем все патрубки в системе и аккуратно извлекаем, далее прочищаем магистрали щупом или проволокой с намотанной на конец губкой или щеткой, предварительно обработанных в техническом спирте или хлоргекседине. В завершении меняем очищающие фильтра на новые и собираем систему.

Снятие и установка щитка приборов, конструкция, эксплуатация, описание, устройство, ремонт автомобилей нива ваз 2121, двигатель, сборка, разборка, трансмиссии, коробки передач

Снятие и установка щитка приборов

Для снятия щитка приборов отсоединяют провод от клеммы «-»аккумуляторной батареи. Отжимают прошивкой 4 (рис. 187) пружинныескобы 3 через специальные отверстия в нижней части панели приборов 1и вынимают щиток 2 приборов из гнезда панели приборов

При снятиищитка необходимо обратить внимание на то, как был проложен гибкийвал привода спидометра, чтобы при установке щитка расположить гибкийвал по прежней трассе. Отсоединяют провода от жгута проводов щиткаприборов и гибкий вал от спидометра

Рис. 187. Снятие щитка приборов

Установку щитка приборов выполняют в порядке, обратном снятию.При монтаже нельзя допускать перегибов гибкого вала приводаспидометра, приводящих к остаточной деформации оболочки вала.Радиусы изгиба вала в смонтированном состоянии должны быть не менее100 мм.

Методика поиска неисправностей приборов

Указатель температуры охлаждающей жидкости. Если стрелка указателянаходится постоянно в начале шкалы, то при включенном зажиганииотсоединяют провод от датчика указателя и соединяют наконечникпровода с корпусом. Если стрелка отклонится, то неисправен датчик иего заменяют. Если стрелка не отклоняется, то снимают щиток приборови при включенном зажигании соединяют с корпусом штекер «V»указателя. Отклонение стрелки в этом случае укажет на исправностьприбора и на повреждение провода, соединяющего датчик с указателем.Если стрелка не отклоняется, то заменить прибор.

Если стрелка указателя постоянно находится в красной зоне, то привключенном зажигании отсоединяют провод от датчика. При неисправномдатчике стрелка должна вернуться к началу шкалы. Если стрелкаостается в красной зоне, то или провод имеет, замыкание с корпусом,или поврежден прибор. Исправность прибора можно проверить,отсоединив от указателя зеленый провод, идущий от датчика. Привключенном зажигании стрелка должна вернуться к началу шкалы.

Указатель уровня топлива. Методика проверки аналогична описаннойвыше. При этом надо иметь в виду, что к штекеру «W» датчика 20 (см.рис. 186) указателя присоединяется провод, идущий к контрольнойлампе резерва топлива, а к штекеру «Т» — провод, идущий к самомууказателю.

Если стрелка указателя постоянно находится в начале шкалы и неотклоняется после замыкания с корпусом наконечника провода,отсоединенного от штекера «Т» датчика, то необходимо проверитьприбор. Для этого снимают щиток приборов и при включенном зажиганиисоединяют с корпусом штекер «S» указателя. При исправном приборестрелка должна отклоняться до конца шкалы.

Если стрелка постоянно находится в конце шкалы, то исправностьприбора можно проверить, отсоединив от указателя розовый провод,идущий к штекеру «Т» датчика. В этом случае у исправного прибора привключенном зажигании стрелка должна находиться против отметки «О».

Указатель давления масла. Методика проверки аналогична описаннойвыше. При поиске неисправностей следует соединять с корпусом штекер«HN» указателя или отсоединять от него серый провод с чернымиполосками, идущий от датчика.
