Причины повышенного давления во впускном коллекторе

Где он установлен

Монтируется MAP-сенсор исключительно на инжекторных автомобилях на двигателе внутреннего сгорания. От штуцера датчика до впускного коллектора двигателя имеется гибкий трубопровод. С его помощью происходит соединение сенсора и мотора

Обратите внимание на то, что MAP-сенсор устанавливается всегда, даже если отсутствует ДМРВ. Особенно на автомобилях, в которых используется турбокомпрессор

С помощью датчика производится измерение избыточного давления воздуха, который нагнетается с помощью компрессора. О том, какая наиболее распространенная неисправность датчика абсолютного давления, будет рассказано ниже.

Как проверить и заменить ДАД

Для того чтобы узнать где находится датчик, необходимо найти штуцер на впускном коллекторе, от которого идёт трубка к штуцеру самого датчика. Кстати, причиной перечисленных неприятностей может стать забитый или прорванный шланг, а сам приборчик может быть закреплён как на моторном щитке, так и на колёсной арке. Проверка работоспособности датчика проводится только на специальном диагностическом оборудовании или же при помощи осциллографа.

Устройство не разбирается и ремонту не подлежит. Цена нового датчика — в пределах тысячи рублей в зависимости от марки автомобиля. При замене датчика надо учитывать, что у каждой модификации прибора может быть своя распиновка, поскольку он имеет три контакта — масса, сигнал и питание, а сам процесс замены несложен и займёт несколько минут. Удачной диагностики и эффективного всем ремонта!

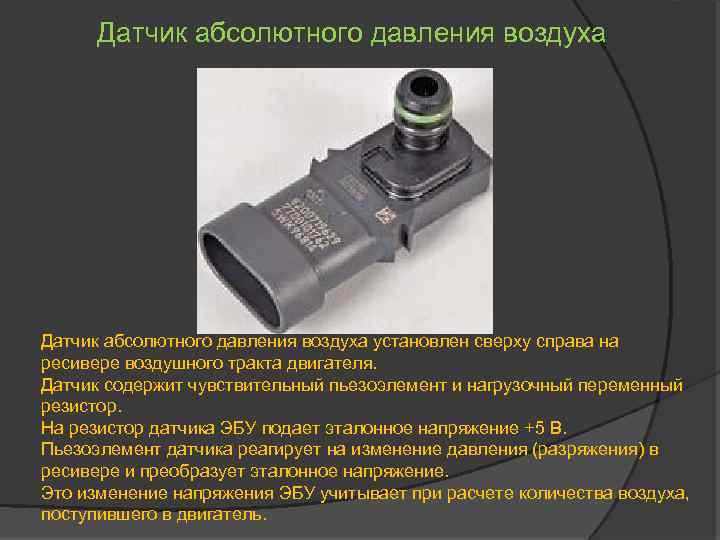

Датчик абсолютного давления (ДАД) входит систему ЭСУД (электронная система управления двигателем) и отвечает за контроль системы впрыска топливной смеси на впускном коллекторе. Показатели отношения кислорода (плотности, температуры и давления) к топливу формируют качество состава смеси, необходимое для полного сгорания в цилиндрах и корректной работе фаз ГРМ (газораспределительного механизма).

В корпусе датчика расположена вакуумная камера с терморезистором и мембраной, подключенными к электрической схеме мостовым соединением. Замер разницы давлений на впускном штуцере коллектора во время цикла впрыска топливной смеси и абсолютным вакуумом поступает на блок-контроллер ЭСУД, где данные анализируются и происходит корректировка фаз газораспределения.

Полный цикл работы датчика:

• Под воздействием разницы давлений диафрагма высокочувствительной мембраны импульсно деформируется во время поступления смеси на впускной коллектор.
• Степень растяжения диафрагмы фиксируется терморезистором на основе пьезоэлектрического эффекта.
• Колебание напряжения передаётся на блок-контроллер.
• Электронный блок управления обрабатывает информацию показателей давления на форсунках.

Работа фаз в общей цепи распределяется прямо пропорционально, определяя оптимальное давление на впускном коллекторе. Благодаря ДАД можно определить объём воздуха, который поступает в составе топливной смеси на дроссельной заслонке, вся информация фиксируется в чек-листах памяти журнала событий ЭСУД.

Дроссельная заслонка

Работа инжекторного двигателя на холостом ходу также зависит от дроссельной заслонки. Со временем она покрывается нагаром, из‐за чего закрывается не полностью. Обычно это происходит через 100–150 тысяч километров. В камеру сгорания попадает большее количество кислорода, из‐за чего плавают обороты на холостом ходу. Решить проблему можно, демонтировав и тщательно очистив механизм.

Грязная дроссельная заслонка

Почему эту работу нужно доверять специалистам? Часто после самостоятельной очистки проблема не уходит – мотор вибрирует, да еще и «Чек» загорается. Дело в том, что на современных авто нужно адаптировать заслонку после чистки. Для этого используется адаптер с поддержкой CAN.

Свечи зажигания

От их состояния напрямую зависит качество воспламенения смеси. Если хотя бы одна из свечей неисправна, это будет сразу заметно по жуткой вибрации и нестабильным оборотам. Причин может быть несколько:

• превышен ресурс свечи (для обычных это 20-30 тысяч километров, для иридиевых – 100);
• увеличен зазор между электродом;
• электрод покрыт нагаром, из‐за чего не может пробиться искра.

Свеча зажигания с масляным нагаром

Если свечи в масляном нагаре, нужно «копать» в сторону сальников клапанов и поршневых колец. Первые требуют замены через 150–200 тысяч километров. А вот с кольцами ситуация индивидуальна. Бывает, что их закоксовывает уже через 100 тысяч, но при своевременном ТО с кольцами не должно быть проблем как минимум 250 тысяч километров. Также масло забрасывает из‐за забитой системы вентиляции картера, о которой мы говорили ранее. Если свечу заливает бензином, проверяем форсунки и датчики.

Типичные места подсоса воздуха

Воздух обычно попадает через неисправные уплотнения или отказавшие запорные клапаны, поскольку механические разрушения стенок трубопроводов маловероятны.

Топливная система

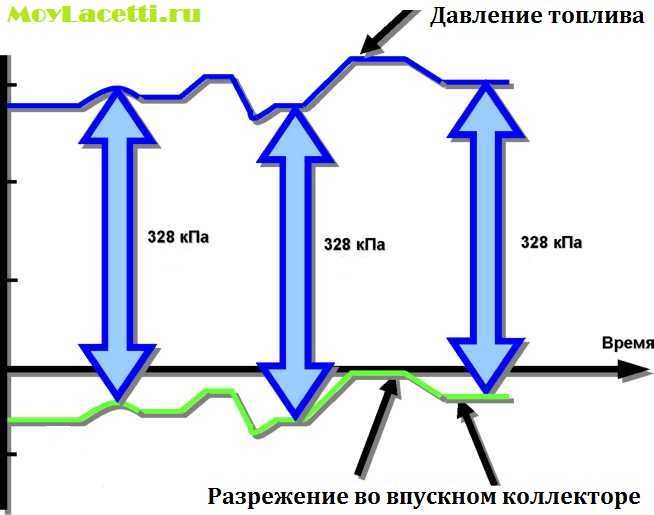

Топливная система находится под давлением, создаваемым погружным бензонасосом. Появление воздуха на его входе скорее можно характеризовать как отсутствие некоторого количества топлива, чем подсос кислорода. Далее в топливопроводы воздух также попасть не сможет из-за перепада давления. Остаётся один путь – через вентиляцию бака, которая относится к топливной системе.

Вентиляция происходит принудительно через адсорбер и его клапан. Именно отказ клапана станет причиной появления лишнего воздуха. Блок управления уверен, что клапан закрыт, а значит не учитывает этот дополнительный кислород, отсюда и перебои в работе.

Впускной коллектор

Основной путь неучтённого потока может происходить чрез впускной коллектор, поскольку он расположен уже после дроссельной заслонки и датчиков расхода.

Здесь имеются многочисленные уплотнения, каждое из которых может отказать. Лишний кислород вызовет обеднение смеси, которое не сможет стабильно компенсироваться топливной коррекцией. Мотор начнёт «троить», подёргиваться и часто глохнуть, мощность понизится, а расход возрастёт.

Чаще всего теряет герметичность стык между коллектором и головкой блока, уплотнённый прокладкой. Со временем она потеряет упругость, а подтяжка шпилек коллектора ослабнет.

Форсунки

Топливные форсунки (инжекторы) располагаются на общей рампе с одной стороны, а с другой – вставлены на силе упругости резиновых уплотнительных колец в гнёзда впускного коллектора вблизи стыка с головкой.

Слишком большая механическая нагрузка на эти кольца, а также высокая рабочая температура, особенно если рядом расположен ещё и выпускной коллектор или агрегат турбонаддува, способствуют потере герметичности и началу подсоса воздуха через уплотнения форсунок во впускной коллектор.

Вакуумный усилитель тормозов (ВУТ)

Вакуумный усилитель получает разрежение из того же впускного коллектора через штуцер, шланг и обратный клапан.

Возможностей для появления неплотностей здесь достаточно, прохудиться может всё перечисленное плюс мембрана усилителя или его корпус. Что приведёт к проявлению тех же общих симптомов подсоса во впускной коллектор.

Дроссельная заслонка

Пропускать воздух в нужном количестве – основная работа дроссельного патрубка с заслонкой, регулирующей поток по команде водителя. Эта система сбалансирована через датчик положения дросселя и регулятор холостого хода, перекрывающий дополнительный байпасный канал в обход дросселя.

Если заслонка по каким-то причинам плотно не закрывается или открывается на ненормированную величину, то блок управления двигателем этого не замечает, поскольку данные он берёт исключительно об угле поворота оси заслонки, считая общую геометрию узла штатной.

Причин неполного закрытия достаточно, основной из них может стать загрязнение канала. Отсюда и дополнительный воздух со всеми вытекающими, а точнее, втекающими последствиями.

Выпускной коллектор

Трещины или прогар прокладок на выпуске ведут к выходу выхлопных газов наружу с характерным звуком. Но имеется также и парадоксальный с виду факт обратного забора воздуха.

По теме: Почему возникает ошибка P0172

Дело в том, что процесс выхлопа носит пульсирующий характер, поэтому во время провалов давления снаружи забирается воздух, содержащий кислород.

На входе в катализатор имеется датчик, задача которого состоит как раз в определении наличия этого газа в выхлопе с последующей выдачей сигнала контроллеру двигателя.

Опознав это, как чрезмерно бедную смесь, компьютер начинает её обогащать, что ведёт к увеличению расхода, перегревам и прочим неприятностям. Виною тому оказывается неожиданный с виду подсос в выпускной коллектор.

Вентиляция картерных газов

В штатном режиме её влияние учтено и подобные заборы посторонних газов не мешают работе двигателя. Имеется лишь одна характерная неисправность – отказ клапана, который иногда ставится в систему вентиляции. Вот в этом случае и начинается забор неучтённого воздуха.

ГБО

Газобаллонное оборудование не всегда является штатным оснащением, поэтому его монтаж и регулировки могут быть выполнены небрежно, что приводит к переобеднению смеси лишним кислородом. По обеим причинам, некачественной настройке или нарушениям герметичности.

При использовании подобных систем необходимо производить регулярные проверки, именно их дефекты ведут к изменению температурного режима и механическим поломкам в моторе.

Места, где может быть подсос

Подсос воздуха может быть в любом месте, где он проходит к камере сгорания, будь это впускная гофра или ресивер. Существует несколько мест, в которых довольно часто возникает разгерметизация системы.

Места возможного подсоса:

• Стыки гофры с датчиком и дроссельным узлом;
• Регулятор холостого хода;
• Малый сапун;
• Вакуумный усилитель тормозов;
• Трубки абсорбера;
• Колечки форсунок;
• Уплотнительные прокладки впускного ресивера;

Все вышеперечисленные места склонны к подсосу воздуха в системе ВАЗ 2114 и при подозрениях на подсос необходимо осмотреть именно эти подозрительные места.

Кратко о каждом из мест

Стыки гофры

Гофра соединяется с дроссельным узлом и ДМРВ через хомут иногда данный хомут может не обеспечить надежной затяжки, что приводит к подсосу.

РХХ

Регулятор холостого хода устанавливается в ДУ через уплотнительное кольцо, которое обеспечивает герметичность системы. Зачастую данное кольцо теряет свои свойства и начинает пропускать воздух.

Следует отметить, что РХХ устанавливается только на автомобили с механическим дросселем.

Сапун

Малый сапун сообщается с впускной гофрой через хомут, расслабление этого хомута приводит к возможному подсосу воздуха перед дроссельным узлом.

ВУТ

Вакуумный усилитель тормозов соединен с впускным ресивером через специальный шланг, который может повредиться и начать пропускать нежелательный воздух, так же в ВУТ часто повреждается мембрана и впускной штуцер, что приводит к подсосу воздуха через усилитель тормозов.

Колечки форсунок

Для уплотнения стыка форсунок с ГБЦ применяются специальные резиновые кольца, которые обеспечивают надежную герметичность системы и не допускают ее разгерметизации. Из-за большой температуры резиновые кольца имеют свойство терять свою эластичность и становятся жесткими, что приводит к подсосу воздуха через них.

Уплотнители ресивера

Пластиковый ресивер стыкуется с ГБЦ через уплотнительные резиновые кольца, которые прилегают к поверхности головки. Из-за высокой температуры они теряют свои свойства и начинают пропускать лишний воздух.

Подсос воздуха во впускном коллекторе

Если в двигатель проникает воздух, который не «видят» расходомер воздуха или датчик абсолютного давления, будет формироваться слишком бедная смесь топлива и воздуха. Эта проблема вызвана подсосом воздуха во впускном тракте.

• перегрев мотора (сказывается на состоянии прокладок);
• внешнее вмешательство;
• повреждение прокладок в результате неправильного использования карбклинера.

Очень часто трудности могут возникнуть в том случае, если повреждено уплотнение между впускным коллектором и головкой блока цилиндров, поскольку обнаружить такой подсос визуально непросто.

Поиск подсоса в коллекторе

На бензиновых моторах лишний воздух может оказаться в коллекторе из-за разгерметизации воздуховодов, износа уплотнительных резинок топливных форсунок или повреждений шлангов, ведущих к вакуумному усилителю тормозов.

Для того чтобы найти подсос воздуха используют разные способы:

1. Перекрытие подачи воздуха. Необходимо отсоединить патрубок от корпуса фильтра и завести мотор. После этого прикройте рукой патрубок – если подсоса нет, двигатель заглохнет. Если двигатель продолжает работать, и вы слышите шипение, подсос точно есть.
2. Пережим шлангов. Необходимо запустить мотор и через определенное время постараться услышать шипение. Если обнаружить место повреждения герметичности не удалось, надо по очереди пережимать шланги, которые соединены с ресивером. Если вы пережали и отпустили шланг, и это повлияло на работу силового агрегата, ищите проблему в данной зоне.
3. Сжатый воздух. Систему впуска неработающего двигателя необходимо обработать мыльным раствором, после чего перекрыть подачу воздуха от фильтра и закачать воздух через одну из трубок.
4. Опрыскивание горючей смесью. Для поиска места подсоса воздуха в двигатель применяются такие средства как бензин, WD-40 или очиститель карбюратора. С помощью выбранного средства необходимо опрыскивать все стыки. Когда жидкость окажется в месте подсоса, вы заметите изменения в работе двигателя (обороты должны вырасти или упасть). Для опрыскивания лучше использовать медицинский шприц.

Применяя этот метод, проверьте такие места: патрубок между клапанной крышкой и регулятором холостого хода, патрубок между датчиком массового расхода воздуха и РХХ, соединение впускного коллектора и дроссельной заслонки, соединение коллектора и головки блока цилиндров, уплотнения форсунок, все шланги в зонах крепления хомутов.

1. Дымогенератор. Далеко не у всех автомобилистов есть такое приспособление, в связи с чем обычно его используют в автомастерских. Вы можете купить готовое решение или изготовить его самостоятельно (инструкций и видео в Интернете хватает). Суть в том, что необходимо обеспечить подачу дыма через любой шланг во впускной коллектор. В проблемных местах дым будет просачиваться.

Не многие автомобильные водители знакомы с таким понятием, как подсос воздуха. Но многие водители ощущают дергание и захлебывание автомобиля при резком старте. Это, как раз таки, связано с попаданием воздуха в рабочую зону цилиндров.

Низкая компрессия в цилиндрах

Если замер компрессии показал неутешительный результат — предстоит ремонт двигателя. Компрессия падает по разным причинам:

1. Прогар прокладки ГБЦ. В таком случае масло прорывается в расширительный бак, падает уровень антифриза, а на щупе имеется «майонез». Прокладка прогорает из‐за неправильной сборки ГБЦ после ремонта, из‐за перегрева или нарушения сгорания топлива в цилиндре.
2. Неисправность гидрокомпенсаторов или неправильная регулировка клапанов. Это можно определить по характерному металлическому стуку. Ездить так нельзя – можно быстро «приговорить» распределительный вал.
3. «Залегание» поршневых колец. Вместе с этим закоксовываются канавки поршневых колец. Это происходит при редком обслуживании, использовании некачественного масла и при коротких поездках без нагрузки.
4. Задиры цилиндров. Это происходит на старых моторах при пробеге за 250-300 тысяч километров. Раньше времени задиры могут произойти из-за перегрева, использования плохого масла или езды с низким его уровнем. На моторах с забитым ЕГР все отложения попадают в камеру сгорания, где работают как абразив, задирая «хон».

Причины плавающих оборотов на холостом ходу могут быть разными и проявляться только в определенных режимах. Но в любом случае не нужно рассматривать это как норму. Чем раньше определить проблему, тем проще и дешевле сделать ремонт. Следите за состоянием вашего автомобиля, и он ответит вам взаимностью!

Какие бывают датчики давления

В зависимости от конструкции двигателя, датчиков, которые контролируют подачу и давление воздуха в систему может два, три и больше. К примеру, в двигателях с турбиной может быть установлен ещё один датчик, который контролирует давление компрессора. В принципе, конструкция этих приборов идентична — они созданы для того, чтобы измерять давление и посылать данные на электронный блок управления двигателем.

Датчик, который нас интересует, измеряет так называемое давление абсолютное, то есть он показывает значение давления не относительно атмосферного, а относительно полного вакуума. В зависимости от принципа действия устройства, оно может быть сконструировано по двум схемам: устройство на основе тонкой плёнки, которая реагирует на изменение давления и вырабатывает определённый электрический потенциал, передаваемый на ЭБУ; более точная и современная система конструкции датчика — микромеханическая .

Датчик расхода воздуха

Он находится между дроссельной заслонкой и воздушным фильтром. Датчик определяет объем пропускаемого воздуха и отправляет информацию в ЭБУ. Последний на его данных корректирует впрыск топлива.

Датчик массового расхода воздуха

Внутри ДМРВ находится термокомпенсационный резистор, который часто выходит из строя. Из‐за этого датчик неправильно определяет объем кислорода, соответственно, блок управления дает неправильные коррекции. В некоторых случаях можно обойтись чисткой датчика, но зачастую его приходится менять целиком.

Поэтому есть соблазн купить аналог подешевле. Но установив его, проблема не уходит (либо уходит, но ненадолго). И только с новым оригинальным датчиком блок получает правильную информацию.

Попадание воздуха в топливную систему

Места подсоса воздуха на карбюраторных двигателях:

1. Регулирующий качество смеси винт.
2. Прокладка под карбюратором не обеспечивает герметичность.
3. Дроссельная заслонка не плотно прилегает.
4. Подсасывать может также через дроссельные оси.
5. Нарушена герметичность диафрагмы демпфера дросселя, экономайзера и пускача.

Места подсоса воздуха в автомобилях с дизельными моторами:

• не герметичные трубки топливной системы низкого давления — от бака до фильтра;
• не герметичные трубки топливной системы низкого давления — от фильтра до ТНВД;
• не герметичны уплотнение приводного вала, а также ось рычага управления подачи солярки или крышка топливного насоса высокого давления (ТНВД).

Дизельные двигатели нового поколения чаще сосут воздух, чем дизель движки старого образца. Это связано с тем, что на старых двигателях использовали латунные трубки, которые обеспечивают надежный долговечный срок эксплуатации. А в новых двигателях устанавливают пластмассовые быстросъемные трубки. Понятно, что срок эксплуатации новых трубок меньше.

На автомобилях с пробегом от 150 тыс. км. износ трубок и колец трубок чаще. За счет вибрации двигателя уплотнительные кольца трубок изнашиваются, а пластмассовые трубки стираются.

Дизельная топливная система может завоздушиваться из-за повреждений как на прямой ветке, так и на обратной.

Принцип работы и конструкция устройства

Конструкция прибора включает в себя две камеры — вакуумную и атмосферную. Понятно, что в первой камере находится вакуум, а вторая камера напрямую связана с впускным коллектором. Кроме того в корпусе устройства находятся четыре тензорезистора, которые прикреплены к диафрагме, и кремниевый чип. Давление воздействует на диафрагму, а она под его действием перемещает чувствительные элементы, изменяя их сопротивление, в результате чего кремниевый чип подаёт импульс определённого номинала на ЭБУ. Тензорезисторы соединены по мостовой схеме для того, чтобы повысить импульс, а напряжение на датчике может варьироваться от одного до пяти вольт.

Именно на основании полученного напряжения, электронный блок управления делает вывод о давлении во впускном коллекторе. Выше давление — выше напряжение и наоборот. В зависимости от конструкции датчика, он может подавать как аналоговый сигнал, так и цифровой, но для этого в корпус датчика необходимо интегрировать специальную схему-преобразователь аналогового сигнала в цифру.

Как влияет подсос воздуха на работу ДВС

Для надежной работы ДВС нужна герметичная система впуска воздуха. Это необходимо для точного составления топливной смеси. Блок управления двигателем приготавливает топливовоздушную смесь, основываясь на показаниях датчика массового расхода воздуха (ДМРВ). Воздух, проходящий через ДМРВ, подсчитывается и передается на блок управления, тот подает сигнал на форсунки и открывает их и держит открытыми, пока не подастся необходимое количество топлива для составления правильной смеси. Такая работа ДВС является правильной, но когда в двигателе появляется нежелательный подсос воздуха после ДМРВ, объем его возрастает.

Получается что, датчик расхода воздуха передал показания на ЭБУ об одном количестве воздуха прошедшем через него, а по факту из-за подсоса объем воздуха намного больше, чем должен быть, но ЭБУ об этом не знает. Из-за этого топливная смесь формируется неправильно.

Как выбрать датчик абсолютного давления

Используя каталог НПП Прома, можно выбрать и купить датчик абсолютного давления, соответствующий необходимым параметрам и характеристикам:

• предельные значения выходящего постоянного тока;
• напряжения питания;
• диапазон нагрузочного сопротивления;
• предел допустимой погрешности;
• доп. температурная и иная погрешность;
• климатическое исполнение датчика и температура рабочей среды;
• степень защиты по ГОСТ;
• наработка на отказ.

Цена датчиков абсолютного давления варьируется в зависимости от функционала и типа устройства, а также от корпуса, метода крепления и технических и эксплуатационных характеристик. Даже для работ одной отрасли могут использоваться абсолютно разные датчики.

НПП Прома специализируется на разработке и внедрении приборов автоматизации в производственный технологический процесс. Несколько десятков лет плодотворной работы конструкторского бюро, применение инноваций в технологии производства – позволяет НПП на должном уровне комплектовать устройствами своего изготовления ведущие промышленные, производственные объекты РФ.

Простота обслуживания приборов – датчиков абсолютного давления, упрощает монтаж, замену, чистку преобразователей, не отражаясь на производственных скоростях, не допуская снижения мощностей. Соотношения цена/качество – лучшее на рынке измерительного приборостроения. Сервисное обслуживание и широкая география поставок – делают сотрудничество с НПП Прома экономически привлекательным, максимально комфортным.

Дифференциальные датчики

Существуют также дифференциальные датчики, суть их работы будет кратко описана ниже. Они используются для измерения количества газа (воздуха). Отличие от предыдущего вида – в конструкции имеется не один, а два штуцера. Первый соединен с впускным коллектором, через него производится замер давления в топливной системе. А вот второй штуцер измеряет параметры атмосферного воздуха. На электронный блок управления подается разница этих двух параметров. Кроме того, датчики позволяют обеспечить более качественное сгорание топлива – часть отработавших газов возвращается во впускную систему. Благодаря этому достигается то, что в окружающую среду попадает намного меньше вредных соединений.

Как найти место подсоса

Подсос воздуха можно найти несколькими способами. Наиболее популярным способом является дымогенератор, но если такого нет, то можно использовать обычный мыльный раствор.

С помощью дымогенератора

Дымогенератор приспособление, которое вырабатывает большое количество дыма. Его подключают во впускную систему, дым распространяется по системе и начинает просачиваться наружу в местах, где нет герметичности.

Видео

С помощью насоса и мыла

Поиск места, где происходит подсос воздуха без дымогенератора можно произвести с помощью мыльного раствора.

Для этого подготавливаем мыльную воду.

Далее закрываем целлофановым пакетом ДМРВ, а именно надеваем пакет на датчик, затем сверху ставим хомут с гофрой.

Подключаем через штуцер абсорбера компрессор или насос и накачиваем давление в систему.

Затем поливаем все подозрительные места мыльным раствором.

В тех местах, где есть подсос воздуха, начнут надуваться мыльные пузыри.

Нарушение герметичности впускной системы

Воздух в двигатель должен попадать только через впускной коллектор. Если впуск поврежден, воздух подсасывается снаружи. Из-за этого при запуске двигателя плавают обороты, мотор не держит обороты на холостом ходу вовсе (глохнет), а в отдельных случаях его просто невозможно запустить. Воздух просачивается в разных местах:

• через стенки коллектора (частая «болезнь» пластиковых коллекторов, в которых образуются микротрещины);
• через вакуумные шланги;
• в соединении патрубков и шлангов.

Впускной коллектор

Если коллектор без повреждений, при этом начинают плавать «холостые», стоит осмотреть прокладку. Со временем она усыхает и пропускает воздух. В цилиндр попадает больше «неучтенного» кислорода — смесь становится бедной, ДВС глохнет. Та же ситуация с прокладкой дроссельной заслонки — мотор задыхается и не держит обороты на холостом ходу.

Внимательно осматриваем воздушные патрубки. Из-за частого и большого перепада температур резиновые трубки засыхают и трескаются. Почему же начинают плавать обороты двигателя? В камеру сгорания снова попадает «неучтенный» датчиками воздух, что приводит к ситуации, аналогичной предыдущей.

Воздушный патрубок

Движок может троить из‐за поврежденных вакуумных шлангов. Так как они служат для передачи разряжения, попадание лишнего кислорода мгновенно повлияет на работу авто.

Если в авто установлен адсорбер паров бензина, осмотрите клапан. Это частая болезнь отечественных авто.

Клапан адсорбера

Именно из‐за неисправного клапана адсорбера мотор начинает сходить с ума. Замена клапана помогает устранить проблему с вибрациями на холостом ходу.

Возможные места негерметичности впускного тракта

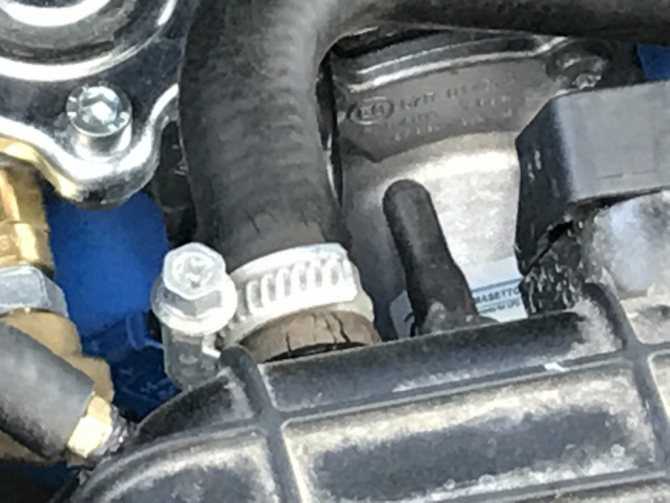

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.
Прокладка впускного коллектора.
Уплотнительные резинки форсунок.

• Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
• Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
• Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
• Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
• Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

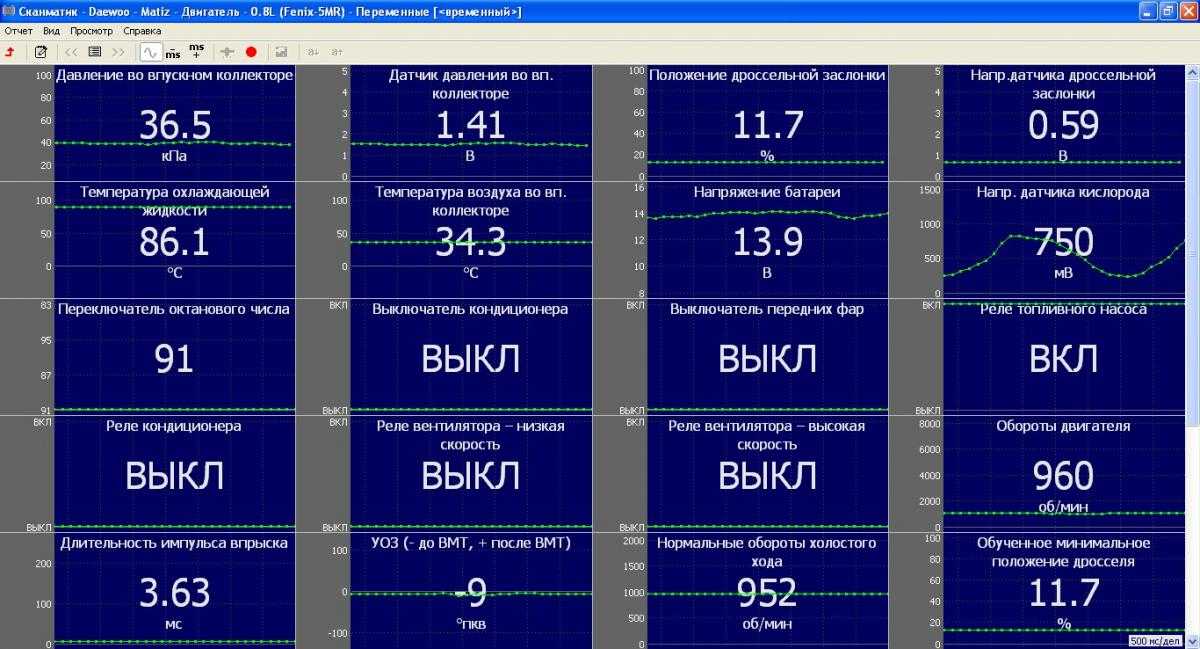

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

https://youtube.com/watch?v=8abNP9WN_EU

https://youtube.com/watch?v=v4t4rqSmXG0

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

• Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
• Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.
