Симптомы пробитой прокладки головки блока цилиндров: основные признаки

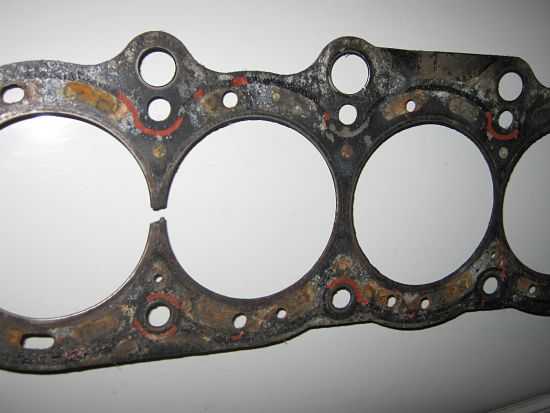

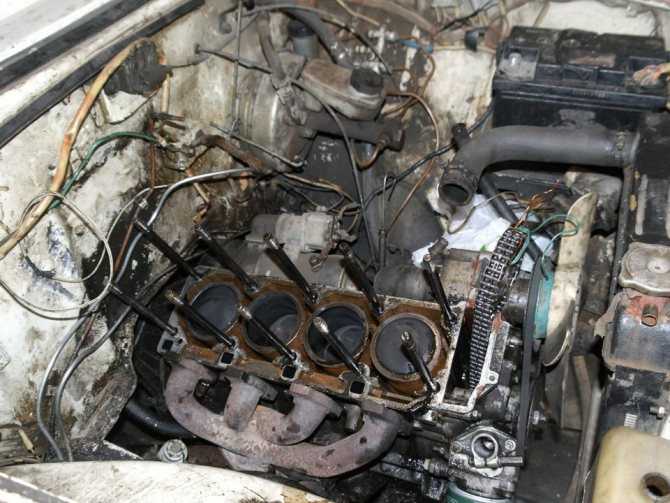

Почему прогорает прокладка ГБЦ?

Чаще всего причина прогоревшего уплотнителя в перегреве двигателя, из-за которого деформируется плоскость ГБЦ. Наиболее чувствительны к такой деформации вследствие теплового расширения 6-цилиндровые рядные двигатели.

К пробою приводит и нарушение процесса горения в цилиндре (детонационное и/или калильное зажигание). При калильном зажигании смесь поджигается не от искры, а от перегретой части свечи зажигания. Возникает при неправильном подборе свечей. При детонационном сгорании смесь воспламеняется до возникновения искры на электроде. Основные причины детонации:

1. Несоответствие октанового числа бензина и степени сжатия двигателя. Столь общее определение включает в себя как случаи, когда заявленный на АЗС показатель октана не соответствует действительности, так и неучтенное повышение степени сжатия после ремонта либо вследствие образования в цилиндрах нагара.
2. Слишком бедная смесь.

Детонационное сгорание характеризуется сверхвысокой скоростью распространения фронта пламени, из-за чего стенки камеры сгорания переживают экстремальные термические и механические нагрузки.

Прокладка может прогореть не только из-за повышения температуры, но и из-за дополнительного вытягивающего усилия, которое воздействует на болты. Возникает вследствие повышенного давления в камере сгорания до момента преодоления поршнем верхней мертвой точки (ВМТ).

О смешивании масла и антифриза

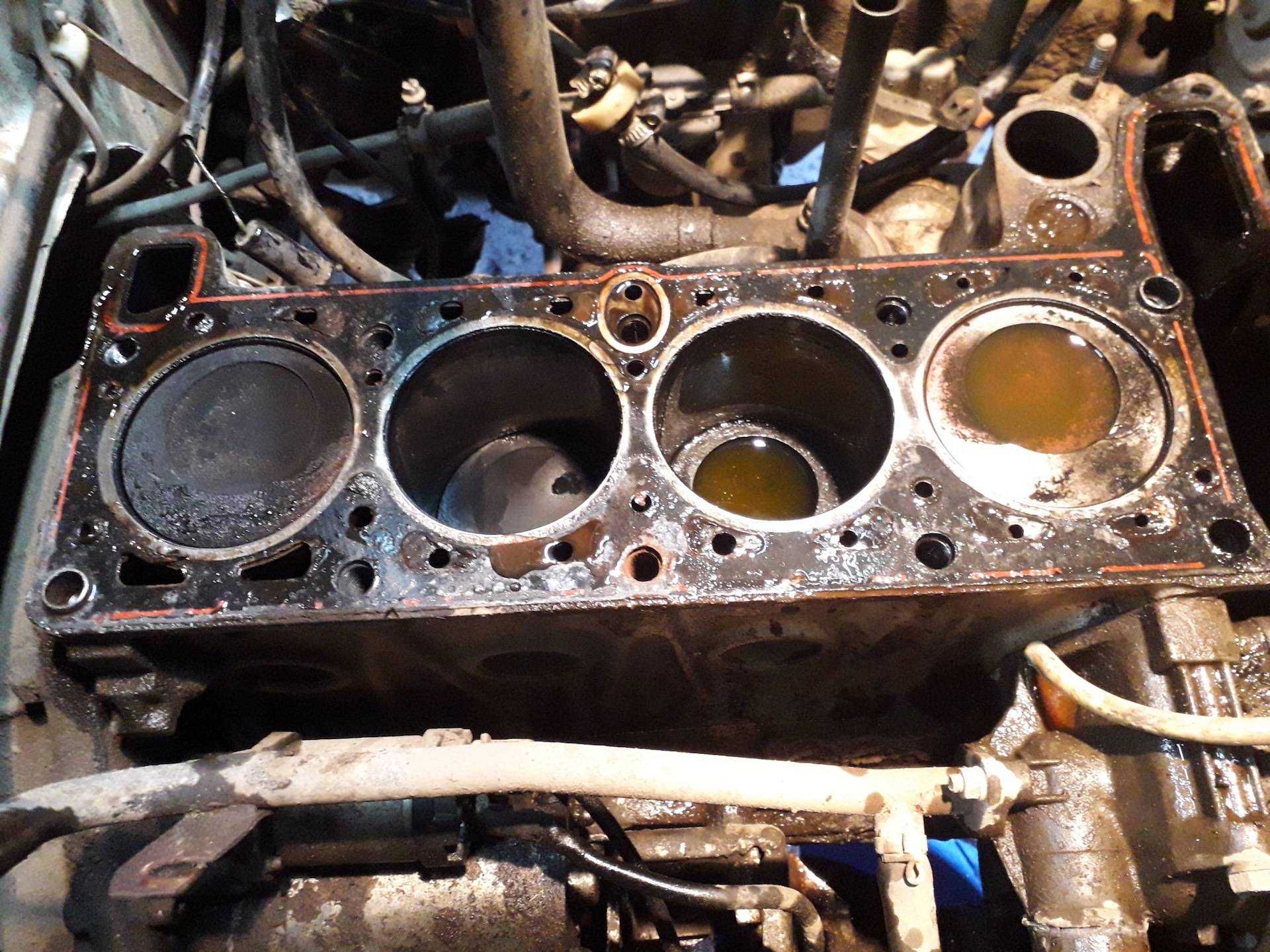

Появление антифриза в масле или наоборот — один из главных признаков пробитой ГБЦ-прокладки. При этом нарушается работа сразу двух систем: смазки и охлаждения.

В дальнейшем могут деформироваться кольца и поршни, а эффективность двигателя существенно снизится. Ездить на автомобиле при такой неисправности нельзя — лучше сразу отправиться в автосервис для ремонта.

При смешивании масла и антифриза могут иметь место и иные последствия:

• забивание элементов системы охлаждения маслом, что уменьшает эффективность их работы;
• повреждение резиновых или пластиковых элементов системы охлаждения (СО);
• перегрев мотора даже в холодную погоду и уменьшение ресурса его работы и т. д.

Из-за смешивания двух составов появляется желтоватая эмульсия. Ее появление требует не только замены прокладки ГБЦ, но и выполнение других ремонтных мероприятий. Обязательно чистится СО, поддон и каналы, по которым течет смазывающая жидкость.

Наиболее неприятным последствием попадания масла в антифриз является клин двигателя. Это происходит из-за появления ржавчины на стенках цилиндров. Проблема особенно актуальна на дизельных двигателях.

Во время остывания мотора охлаждающая жидкость попадает в камеру сгорания, а при последующем пуске ее уже не хватает в СО. Если не отследить этот момент на панели приборов, то силовой агрегат может заклинить.

Дополнительный минус — повышенное образование сажи, которая в дальнейшем оседает на элементах двигателя. Сильней всего страдает масляный фильтр, требующий замены. Но выполнять эту работу можно лишь после устранения причины протечки (в нашем случае установки новой прокладки ГБЦ).

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.

6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

   Откручиваем болты крепления крышки ключом на 10.

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Почему проявляются протечки?

Силовой агрегат современных автомобилей относится к дорогим агрегатам, его стоимость, совсем немного уступает цене кузова авто. Поэтому он потребует внимательного к себе отношения, своевременного выполнения всех видов обслуживания. Только таким образом можно обеспечить длительный период его эксплуатации. Когда замечено появление проблем у силового агрегата, а протечки масла в области головки блока цилиндров в полной мере относятся к ним, следует самостоятельно или с помощью специалистов выявить причину, а затем её устранить.

Утечку масла можно зафиксировать в таких местах:

• Попадание смазки в камеру сгорания цилиндра двигателя;
• Смешивание масла с охлаждающей жидкостью;
• Вытекание на внешнюю сторону блока цилиндров.

Основной причиной появления таких проблем, практически всегда бывает прогорание прокладки ГБЦ, но изредка случаются и повреждения головки блока.

В корпусе двигателя и головке блока имеется разветвлённая сеть каналов для подачи смазки и подвода охлаждающей жидкости. Этим обеспечивается смазывание механизмов, и отвод тепла от сгорания топливной смеси. Соединение блока и головки обеспечивается прокладкой блока цилиндров. Брак при её изготовлении или неправильная установка могут стать причиной появления протечек масла.

В зависимости от того в каком месте происходит повреждение или прогорание прокладки, будет наблюдаться утечка моторного масла. Самым «безобидным» случаем будет тот момент, когда обнаружатся следы протечек на внешних сторонах корпуса двигателя. Как уже отмечалось ранее, продолжить движение дальше можно, когда имеется возможность доливать в мотор смазку. Если вы с машиной находились далеко от места своего проживания, то таким образом добраться домой можно.

Ответственные водители ежедневно перед выездом проводят краткий осмотр технического состояния автомобиля. Осматривают все на предмет наличия протечек, проверяют уровень моторного масла и охлаждающей жидкости. Проверяют давление воздуха в шинах и работу системы освещения и сигнализации. Но имеются и такие, которые не заглядывают под капот автомобиля от одного обслуживания до следующего. В таком случае на грязном двигателе будет сложно определить место и причину такой проблемы до тех пор, пока он не будет очищен от грязи и масляных подтёков.

Попадание моторного масла в камеру сгорания или в систему охлаждения двигателя, проблема серьёзная, которая может привести к значительным затратам по её устранению. Двигатель следует остановить, а домой добраться с помощью буксировщика или эвакуатора. Это несколько затратное дело, но позволит избежать дальнейшего продвижения неисправности.

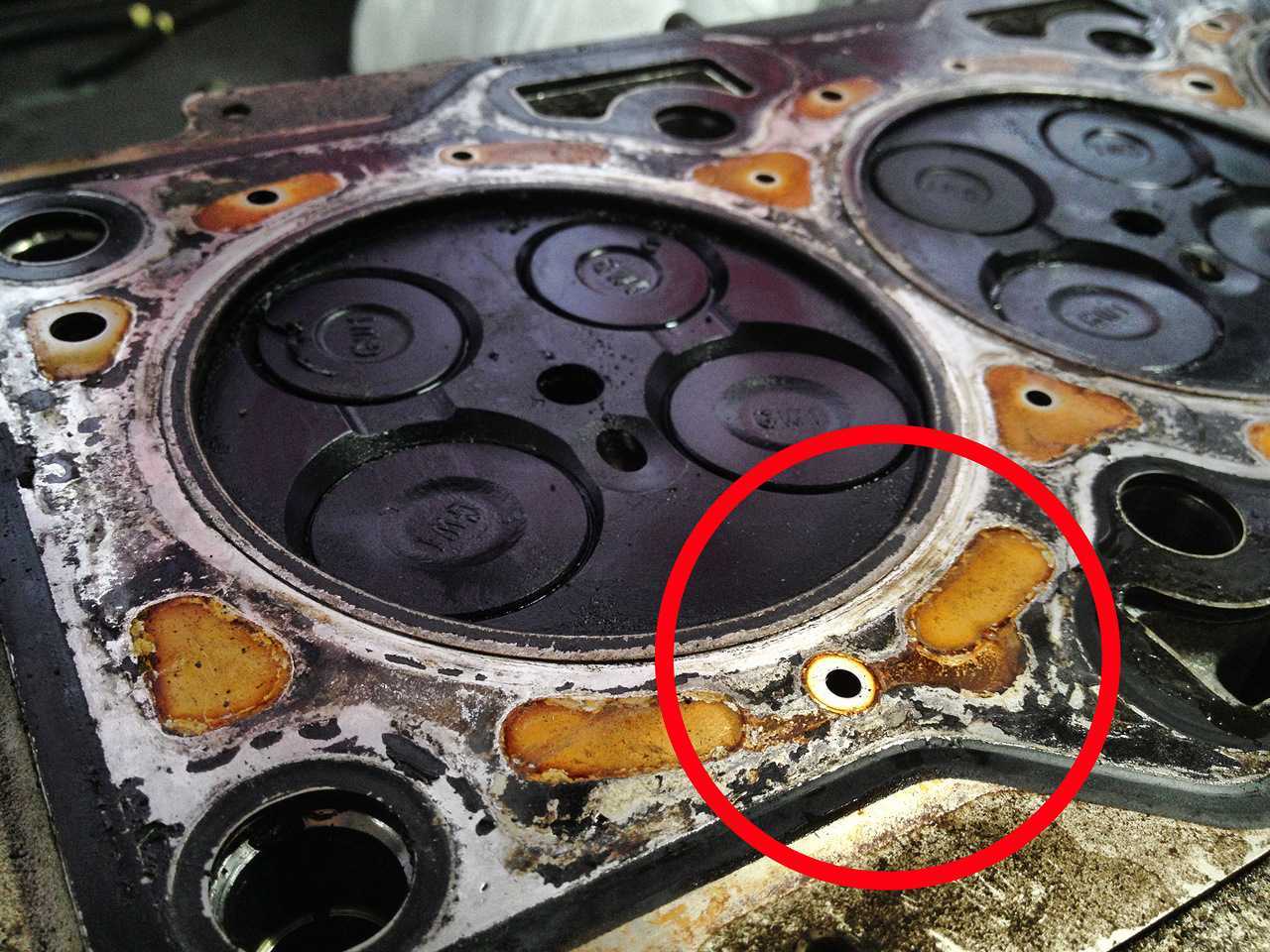

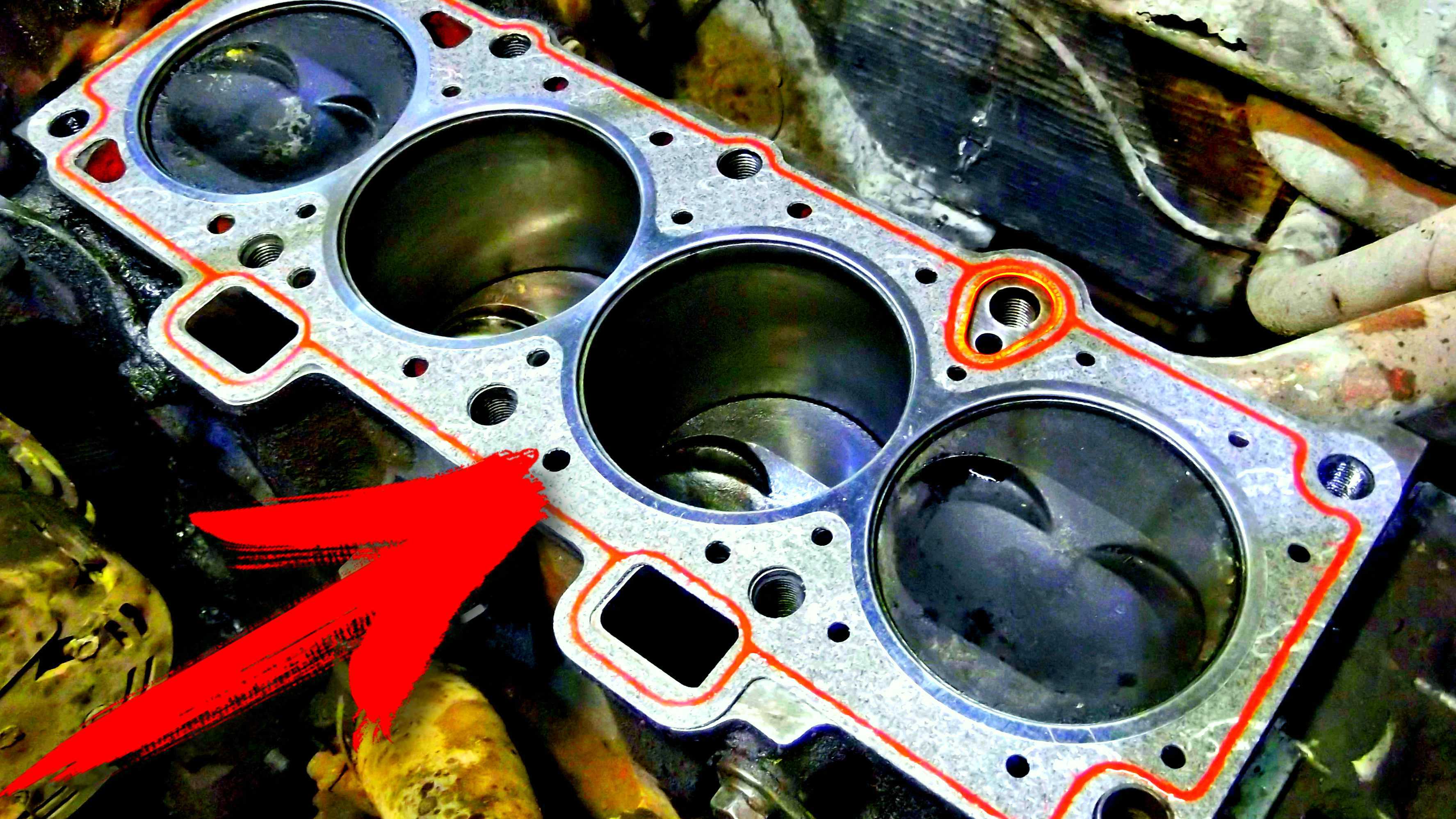

Как понять, что пробило прокладку головки блока цилиндров?

При пробое прокладки между каналами с маслом и антифризом не всегда происходит взаимное смешивание жидкостей. Эмульсия может появиться только в поддоне или в расширительном бачке. Если на авто пробита прокладка ГБЦ, ездить на нем  запрещено. Охлаждающая жидкость разжижает масло, меняя его консистенцию и ухудшая смазывающую способность. Эксплуатация машины на эмульсии чревата задирами на цилиндрах, шейках распредвала, коленвала, проворотом вкладышей, поломкой турбины и т.п. Шумная работа двигателя – один из первых признаков эмульсии.

Появление масла в антифризе меняет его вязкость, из-за чего снижается прокачиваемый помпой объем. Смесь масла и тосола забивает радиатор и каналы рубашки двигателя, вследствие чего нарушается теплоотвод. Эксплуатируя авто с такой поломкой, вы рискуете перегреть двигатель.

Гораздо реже прокладку пробивает наружу, из-за чего на блоке цилиндров появляются маслянистые пятна, подтеки охлаждающей жидкости. В таком случае вы заметите снижение уровня масла в поддоне и антифриза в бачке.

Как узнать, что пробита прокладка ГБЦ

Существует несколько способов определения неисправности этой детали.

Самый надёжный – обратиться в профессиональный автосервис, где квалифицированные работники с большим стажем выполнения подобного обслуживания при наличии диагностического оборудования оперативно выяснят причину дефекта.

Следует иметь в виду, что стоимость новой детали на замену не потребует солидных расходов от хозяина.

А вот за оказание услуги «замена прокладки головки блока цилиндров в двигателе автомобиля» придётся отдать значительную сумму.

Чтобы заменить данный компонент мастера сервис должны снять головку, разобрать газораспределительный механизм.

Однако, если хозяин машины не желает тратить деньги на оплату услуг станций технического обслуживания автомобилей, он сам может выполнить диагностику.

Для этого нужно иметь несложные подручные средства.

Самый простой способ – осмотр состояния силового агрегата автомобиля.

Визуально можно увидеть следующие признаки повреждения прокладки ГБЦ:

1. Наличие эмульсии в системе охлаждения. Для этого нужно открутить крышку маслозаливной горловины и посмотреть состояние жидкости. Сметанообразная масса укажет на смешение моторного масла и антифриза. Также следует осмотреть внутреннюю сторону крышки радиатора. На ней не должно быть маслянистых следов.
2. Проверить цвет продуктов отработки, выходящих из выхлопной системы. Наличие белесого или белого цвета свидетельствует о проникновении в систему охлаждающей жидкости.
3. Нужно открыть капот при включенном двигателе и осмотреть пространство моторного отсека на наличие задымлённости в месте соединения ГБЦ и блока цилиндров. Если дым есть – прокладка точно прогорела.

Проверка прокладки ГБЦ с помощью шарика (презерватива)

Проверить исправность прокладки можно с помощью одного из этих предметов, с которыми многие из нас имеют дело в повседневной жизни:

1. Воздушный шарик.
2. Презерватив.
3. Медицинская перчатка.

Оптимальным вариантом будет презерватив. Оно имеет подходящий входной диаметр, его часто можно найти в бардачке автолюбителя.

Рассмотрим алгоритм проверки дефекта прокладки с помощи презерватива:

1. На холодном силовом агрегате откручивается крышка расширительного бачка с жидкостью охлаждения.
2. На горловину ёмкости натягивается противозачаточное средство.
3. Запускается двигатель, его обороты доводятся до 3 – 5 тыс. об/мин., мотор работает в течение 5 – 8 минут.
4. Если презерватив надувается, значит в системе имеются газы, прокладка повреждена.

Степень неисправности детали зависит от скорости заполнения противозачаточного средства.

Однако независимо от скорости наддува её следует заменить, процесс разгерметизации налицо.

Проверка с помощью бутылки

Приведённый выше способ проверки не всегда может показать наличие пробоя при незначительном повреждении.

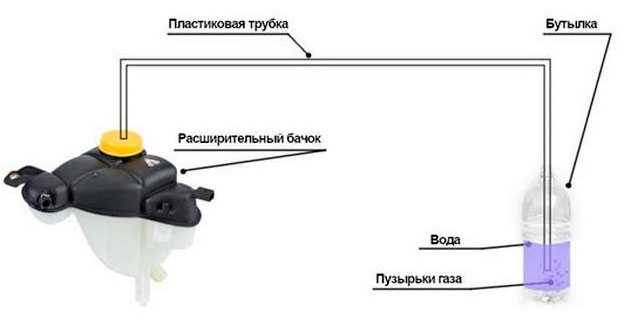

В этом случае используют другой метод – с помощью пластиковой бутылки небольшой ёмкости 0,5 – 1,0 л.

На многих машинах имеется сапун, установленный на расширительном бачке.

С помощью такого приспособления, трубки, внутри резервуара поддерживается равнозначное с атмосферным давление в ёмкости.

Данную трубку нужно опустить в приготовленную пластиковую бутылку, заполненную наполовину водой.

После этого нужно завести мотор, дать ему немного поработать.

Появление воздушных пузырьков сигнализирует о пробое прокладки ГБЦ, необходимости её замены.

Если пузырьков не видно или в бутылке стал появляться антифриз, значит, деталь в порядке.

При отсутствии сапуна в машине такой «диагностический» прибор можно сделать самостоятельно.

Нужно взять пластиковую крышку под размер горловины бачка, просверлить в ней дырку под диаметр имеющейся трубки.

После следует накрутить конструкцию на бачок и провести операцию диагностики.

С реагентом CO2

Для этого способа проверки необходимо приобрести в магазине набор с реагентом двуокиси углерода (CO2).

Набор CO2 необходимый для проверки ГБЦ.

Назовём последовательность действий при помощи такого набора:

1. Заливается в камеры для смешивания жидкостей имеющуюся в наборе индикаторное вещество.
2. Соединяется данное устройство с помощью адаптера с горловиной радиатора или бачка расширения.
3. Запускается силовой агрегат автомобиля.
4. Производится прокачка ручным насосом воздуха через установленную проверочную конструкцию.
5. Если двуокись попала в систему охлаждения, реагент окрашивается, если нет – значит прокладка в исправном состоянии.

Проверка ГБЦ при помощи реагента CO2.

Этот метод позволяет наверняка определить наличие CO2 в антифризе. Однако минусом такой диагностики считается стоимость набора.

Процесс замены

Для замены прокладки потребуются следующие инструменты:

• Концевой ключ на 10 мм.
• Крестовая отвертка или плоская отвертка для снятия хомутов.

• Новая прокладка.
• Герметик. Чтобы избежать дополнительных проблем, лучше купить тот, который безопасен для кислородных датчиков.
• Кольца уплотнительные под болты — 15 шт.
• Моющее средство для клапанной крышки.

Также следует обратить внимание на год выпуска автомобиля, так как от этого зависит, какие именно кольца вам необходимо приобрести. Если машина выпущена до 2012 года, каталожный номер колеса 96353007

Если год выпуска после 2012, номер колеса будет 25185121. Это необходимо знать, так как кольца не взаимозаменяемы.

Почему течет масло из-под клапанной крышки, все причины

Грязный двигатель, подтеки масла на блоке цилиндров, шланги и навесное оборудование, покрытые отвратительным слоем масла и пыли… Эта картина знакома многим владельцам Chevrolet Lacetti. Прокладка клапанной крышки может быть причиной течи масла, но не причиной. А причины нужно искать глубже.

Причин течи масла много, но основная из них – неправильная установка прокладки. Написание от того, используем герметик, или не используем, технология установки всех деталей с большой ровной поверхностью в принципе одинакова

Очень важно соблюдать ряд моментов. Любой опытный автомобилист скажет, что для того, чтобы масло не вытекало из-под крышки, необходимо:

Тщательно очистите контактные поверхности.
Убедиться в их геометрической непроимости — плоскость должна быть идеально ровной. Это можно проверить любой металлической линейкой, специальным шаблоном или уровнем.Покрытие должно быть идеально ровным
Алюминиевая клапанная крышка на 1,8-литровых двигателях Лачетти может получить деформацию из-за перегрева или других причин, механических повреждений и тому подобного

Очень важно проверить ровность крышки.
Шекма затяжек болтов клапанной крышки Lachetti должна соблюдаться неукоснительно. Конечно, мы не будем хранить алгоритм затяжки на стенах гаража, но ногамеронность нежной книги — тянем болты от центра к краям, крест-накрест.
Момент затяжки болтов имеет большое значение

Для крышек Шевроле Лачетти 1.8 л он собачит максиму 10 Н·м. Затем зажимать крышку желательно в две-три препечати, постепенно доводя усилие нажима до максимального значения 10 Н·м.
Болты крепления крышки (каталожный номер GM 94 500 909) тоже, как ни странно, имеют свой ресурс и могут со временем терять свои свойства, поэтому вытягиваются. При демонтаже клапанной крышки крайне желательно установить новые болты. Стоит не так дорого, болтиков всего десять с половиной, но со старой растянутой резьбой от беды не избавишься.
Уплотнительные кольца. Мотористы советуют не ставить формы GM-овские колечки GM 96353007 или 904 11 826, они быстро теряют эластичность и начинают потеть. Намного лучше себя показали силиконовые уплотнительные кольца КамАЗ. Они и череже, и есть в наличии у животных СЭЛПО или на автобазе.
Герметик. Не каждый герметик подходит для клапанной крышки Lachetti. Дело в том, что многие из них обязательно включают уксус. При чем тут уксус? Очень часто его пары попадают в первую осигной газовер и медленно, но уверенно ибивают его. Для этого часы нам подоидут герметики с пометкой на этиктек SensorSave: Permatex RTV Silicone High-Temp, Permatex Ultra Black, Loctite 5699, ABRO GREY.
Новый герметик. Кроме того, необходимо уметь пользоваться герметиком. Недостаточно считывания по применению.

Кажется, этого достаточно, чтобы со всей ответственностью подойти к замене прокладки клапанной крышки Лачетти или, в конце концов, доверить эту работу ручному автолюбителю.

Что нужно для замены. Подбираем материалы

При подборе расходных материалов очень важно обращать внимание на качество прокладок и герметиков, если мы их используем. Вместо жидкости для чистки карбюраторов или форсунок подойдет раствор керосина и растворителя, также можно использовать обезжириватель для краски

Частично мы уже разобрались с артикулами и названиями материалов, необходимых для замены прокладки. Осталось собрать все это вместе:

1. Стандартный набор инструментов.
2. Динамометрический ключ.
3. Жидкость (аэрозоль) для очистки карбюраторов или форсунок.
4. Герметик по желанию, марки мы указали выше.
5. Та самая подушка. Это может быть как оригинальный GM 965 14 596 для двигателя 1,8 л, так и GM 963 53 002 для двигателей 1,6 и 1,4 л. Аналоги на рынке – VictorReinz 155345601 (1,4 и 1,6 л), PartsMall 963 53 002 и 963 51 213 с Т-образным профилем.
6. Новые болты клапанной крышки GM 94 500 909.
