Когда необходим сброс адаптаций?
Вот что гласит официальное руководство Шевроле:
— Замена на новый контроллер ЭСУД
— Замена нового корпуса дроссельной заслонки (MTIA, ETC)
— Замена на новый клапан РХХ
— Очистка корпуса дроссельной заслонки от нагара
Я бы ещё добавил такой пункт:
Ошибки и сбои в процессе работы ДПДЗ и РХХ. Немного остановлюсь на этом моменте.
Дело в том, что существует некая зависимость между положением ДЗ и положением РХХ. То есть, если положение ДЗ = 2,5%, то положение РХХ примерно будет равно 20-25 Шагам.
Но периодически обращаются люди с нестабильными оборотами холостого хода и при диагностике можно увидеть картину, когда положение ДЗ = 0, а шаги РХХ = 40! В этой проблеме помогает именно сброс адаптаций, хотя владелец авто до этого не проводил никаких манипуляций с дроссельным узлом.
Это следствие каких-то кратковременных сбоев в системе. Вот один из примеров на нашем форуме, когда манипуляции с клапаном вентиляции картера привели к похожему сбою. Поэтому данный пункт также имейте ввиду.
Также такое явление встречается из-за неправильной регулировки троса педали акселератора.
Ну а теперь рассмотрим, собственно, сам процесс сброса адаптаций и почему он необходим после чистки дроссельной заслонки.
Нормальное положение ДЗ на холостом ходу прогретого двигателя без нагрузки составляет 2 — 3,5%.
Она открыта ровно на столько, сколько необходимо для прохождения нужной массы воздуха, чтобы обеспечить заданные обороты холостого хода.
Со временем заслонка и корпус дроссельного узла обрастают грязью, уменьшая зазор для прохождения воздуха.
Чтобы поддерживать заданные обороты, ЭБУ вынужден постепенно всё больше приоткрывать регулятор холостого хода. Со временем эти значения вырастают до 50-60 шагов РХХ или 5-7% положения ДЗ.
Это означает, что пора почистить дроссельный узел.
Мы его благополучно чистим и потом запускаем двигатель. И тут начинаются проблемы, ведь ЭБУ помнит значения 7% положения ДЗ для этого режима работы, но обороты теперь значительно выросли, ведь теперь нет преграды на пути у поступающего воздуха (обороты начинают зависать на высоких значениях). ЭБУ не может понять, что происходит и начинает пытаться их отрегулировать (обороты начинают плавать).
Вот на этом этапе и необходимо наше вмешательство. Нам нужно вернуть ЭБУ снова на заводские значения, снова выставить его на стартовую позицию, чтобы он начал снова адаптироваться.
Это можно сравнить с обычным 10-литровым ведром. Допустим, мы его полностью наполнили, влив туда 10 литров пива. Чтобы ещё в него влить 10 литров — нам необходимо сначала вылить уже имеющиеся в нём.
Так и в случае с ЭБУ. Мы стираем адаптивную память, чтобы блок начал обучаться и адаптироваться заново.
Мой шевроле Лачетти, как я избавился от эффекта плавающих оборотов двигателя!
Мой шевроле Лачетти, как я избавился от эффекта плавающих оборотов двигателя.
Привет всем! Хочу поделиться своим опытом.
Пробег машинки Шевроле лачетти — 1,6 литра МКП 2008 года 90000 км, сделал в мастерской чистку инжектора и дросельной заслонки -«ДЗ» (узел привода дросельной заслонки — «ПДЗ» снимали), сразу после этого и режимы холостого хода — «ХХ» и при езде на 1-й и 2-й передаче на небольших скоростях стали не стабильны, машина то ускоряется то притормаживает, задолбала. Обороты двигателя самопроизвольно плавали от 1000 до 3000, при переключении передач обороты не падали, а наоборот поднимались до 3000, при остановке нормализовались, но стоило машине покатиться накатом — опять подымались, при этом езда стала дерганая, чек то горел, то не горел, диагностика — ошибок нет, объездил все станции, деньги берут, результат ноль. Поехал к дилерам — 4 часа работы и 2,5 тыс. рублей — результат ноль, никто ничего не говорит, в чём причина никто не формулирует — замените то, замените это, (из них 1570 за установку оригинальных свечей NGK, которые на следующий день выкинул — не прошли тест на стенде для свечей). Если снимаешь разъем с датчика скорости — обороты нормализуются, поменял датчик — то же самое. Заглушал ЕГР — ничего не поменялось.Решил заняться этим вопросом, изучил схемы и рисунки, всё разобрал и в итоге всё сделал сам.
При отпущенной педали газа, ДЗ занимает крайнее положение против часовой стрелки, и с помощью металлического рычажка в приводе ДЗ, замыкает контакты выключателя режима ХХ. На электронный блок управления — «ЭБУ» поступает управляющий сигнал 0 вольт — контакт 55 ЭБУ замыкается на массу. По этой команде ЭБУ подает напряжение на серво-моторчик привода дроссельной заслонки «ПДЗ», мотор приоткрывает заслонку на угол, необходимый для работы двигателя на заданных оборотах ХХ, в зависимости от показателей всех датчиков двигателя. ЭБУ определяет положение ДЗ по напряжению переменного потенциометра ДЗ расположенного в нижнем ярусе ПДЗ (контакты 2,7,8 на схеме датчиков управления двигателем), представляющего собой обычную пару подпружиненных контактов зафиксированных на оси ДЗ и вращающихся по резисторным дорожкам на плате ПДЗ. Механизм ПДЗ позволяет серво-моторчику поворачивать ДЗ на небольшие углы (примерно +_ 5 градусов) от заданного положения ДЗ.
Величину этого угла ЭБУ определяет по напряжению второго переменного потенциометра ПДЗ, контакты которого расположены в верхнем ярусе ПДЗ (контакты 4,2,8 на схеме датчиков управления двигателем) и зафиксированы на пластмассовой оси шестерни привода серво-моторчика ПДЗ.В процессе эксплуатации и трения контактов, резисторные дорожки обоих потенциометров истончаются, сопротивление их меняется (иногда пропадает в следствии их протирания). Это приводит к тому, что сопротивление изменяется не пропорционально вращению оси ПДЗ, ЭБУ не правильно определяет положение ДЗ. В этом случае необходимо менять плату ПДЗ или весь узел ПДЗ в сборе, а это от 8000 до 15 тыс рублей + диагностика и адаптация 2500 рублей. Но можно сэкономить и покататься ещё 90000 тысяч километров.Ввиду того что угол вращения шестерни ПДЗ от сервомотора не большой, можно провернуть пару подпружиненных контактов пластмассовой оси шестерни привода серво-моторчика ПДЗ на небольшой угол против часовой стрелки так, чтобы контакты двигались по другому сектору не протёртой резисторной дорожки.Сопротивление немного изменится, зато будет плавно пропорционально меняться в зависимости от поворота шестерни вращаемой серво-моторчиком, ЭБУ начнёт правильно определять положение ДЗ, корректируемое приводом ДЗ.Необходимо всё собрать в исходное положение, состыковать все датчики и разъёмы, включить зажигание, нажать педаль газа до упора и отпустить, подождать 15 секунд и выключить зажигание. Повторить тоже самое но через 15 секунд запустить стартер, немного нажимая газ. ПДЗ должен адаптировать своё новое положение и ЭБУ примет новое значение сопротивления соответствующее положению ДЗ на ХХ. После адаптации параметров ПДЗ, эффект гуляния оборотов двигателя прошёл, иногда на холостых глохнет, но это легко исправляется ЭБУ, главное пропал эффект самопроизвольного изменения оборотов двигателя.Подсоединяем сканер, нажимаем кнопочку обнуление обучения ЭБУ и все, наша машинка как новая. На Шевроле Лачетти сброс обучения только со сканера. Отключение от аккумулятора, как выяснилось только сбрасывает некоторые ошибки.
На будущее, если хотите что либо делать с системой ЭБУ или снимать какие либо датчики, — обязательно отключайте минус от аккумуляторной батареи.
Чистка дроссельной заслонки без снятия
Чтобы почистить ДЗ, не снимая с автомобиля, вам потребуется 10 минут. Сначала необходимо найти дроссельную заслонку под капотом. Вот несколько советов по поиску:
- Дроссельная заслонка расположена между воздушным фильтром и впускным коллектором.
- Дроссельная заслонка изготовлена из алюминия.
- Дроссельная заслонка может находиться внутри корпуса воздушного фильтра.
- В старых автомобилях к приводу дроссельной заслонки присоединен металлический тросик газа.
Инструменты и материалы
Набор отверток.
Мягкая зубная щетка или кисточка.
Освещение.
Плоскогубцы — для отсоединения зажимов.
Защитные очки, резиновые перчатки.
Очиститель дроссельной заслонки.
Шаг 1
Если у вас механическая дроссельная заслонка с тросиковым приводом, для безопасности можно отсоединить отрицательную клемму аккумулятора, чтобы избежать короткого замыкания.
Если у вас электронная дроссельная заслонка, минус от аккумулятора отключать не надо, питание еще понадобится.
Шаг 2
Найдите широкий воздушный патрубок, соединяющий дроссельную заслонку и корпус воздушного фильтра. Патрубок зафиксирован металлическим хомутом.
С помощью отвертки ослабьте винт хомута и аккуратно снимите воздуховод
Делайте это осторожно. Если к воздуховоду подсоединен электрический провод, отсоедините его
Шаг 3
При необходимости снимите воздушные шланги, чтобы получить доступ к подвижной пластине внутри дроссельной заслонки.
Если корпус воздушного фильтра мешается, снимите его тоже.
Шаг 4
Наденьте резиновые перчатки и защитные очки. Начните распылять очиститель внутрь корпуса дроссельной заслонки. Используйте щетку, чтобы удалить налипшую грязь.
Будьте внимательны с красной трубочкой очистителя. При распылении она может улететь во впускной тракт. Возможно, лучше отказаться от ее использования.
Если у вас механическая ДЗ, рукой поворачивайте заслонку за тросиковый привод, распыляя очиститель дальше внутрь. Очистите места прилегания заслонки к корпусу.
Если у вас электронная ДЗ, попросите кого-нибудь включить зажигание во II положение (крутить стартером не надо) и нажать на педаль газа. Заслонка повернется в горизонтальное положение. Очистите внутреннюю поверхность и места прилегания заслонки к корпусу.
Шаг 5
Повторите предыдущий шаг несколько раз. После каждого раза вытирайте грязь бумажным полотенцем.
Повторяйте процедуру до тех пор, пока не увидите, что металл полностью очищен. Отсоедините регулятор холостого хода, очистите его и полностью высушите.
Шаг 6
Протрите дроссельную заслонку бумажными полотенцами досуха. Убедитесь, что на корпусе дроссельной заслонки не осталось жидкости.
Шаг 8
Уберите инструменты и материалы из моторного отсека и подсоедините отрицательную клемму аккумулятора. Теперь можно запускать двигатель.
Шаг 9
Вполне нормально, что после очистки дросселя могут возникнуть некоторые проблемы, такие как затрудненный запуск двигателя или плавающие обороты.
Это результат того, что некоторые остатки очистителя сгорают во впускном коллекторе. Как только они сгорят, все придет в норму.
Когда нужно адаптировать КПП
Самый распространенный вариант обращения в сервисный центр – это появление симптомов износа сцепления КПП:
- Длительный разгон;
- Вынужденное добавление оборотов в процессе движения;
- Долгие переключения скоростей, приводящие к еще большему износу.
При появлении малозначимых задержек в работе – следует провести регулировку, чтобы избежать ускоренного стирания дисков сцепления. Также, адаптацию КПП Lada Vesta и Lada XRay следует проводить при замене сцепления. Смазка актуатора и адаптация КПП – это сопутствующие работы, которые необходимо выполнять последовательно.
При изменении регулировок двигателя (чиповании) коробка может нуждаться в настройке, так как поведение двигателя вносит свои коррективы – например при более агрессивных настройках КПП будет слишком быстро реагировать на любое движение педали газа, что может усложнить движение в городских условиях. Наши специалисты будут рады выставить корректные настройки, подходящие под ваш стиль вождения.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Проверка и ремонт дроссельного узла Лачетти на видео

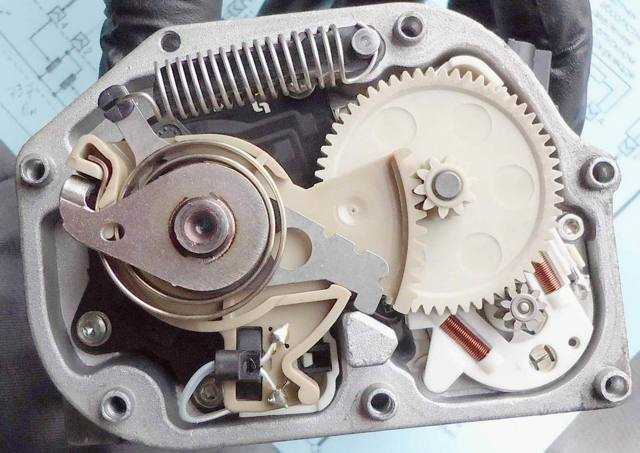

Вот обещанное видео о разборке дроссельного узла и реанимации моторчика РХХ.
Это более старое видео, где разбирал дроссельный узел
А вот новое видео, где ко мне приехал автомобиль, на котором отсутствовал холостой ход. Здесь я показал, как диагностировать вину дроссельного узла, как проверить электрические цепи внутри дросселя и, как восстановить моторчик РХХ. К слову сказать, он был в очень ужасном состоянии и проработал уже более 450 тыс.км
Отчёт получился довольно не маленький и, надеюсь, полезный для многих.
С вопросами и дополнениями милости прошу в комментарии ниже.
Всем Мира и ровных дорог!
По теме:
+70
Как правильно проводить сброс адаптаций дроссельной заслонки Chevrolet Lacetti
Вопрос правильного сброса адаптаций дроссельной заслонки давно волнует клиентов сервисного центра GM-City. Проблема обостряется доступностью интернета, где публикуются порой неточные и противоречивые сведения об этой процедуре. И вот после стандартной регулярной очистки дроссельной заслонки от скопившейся грязи хозяин авто начинает её обучать вместо того, чтобы просто сбросить адаптации.
Современный электронный блок управления двигателем (далее — «электроблок») в течение всего срока эксплуатации подстраивается под режим его функционирования, оптимизируя его. В частности, он накапливает в памяти наилучшие показатели топливных коррекций, а также положения регулятора холостых оборотов, что нужно для обеспечения стабильного функционирования двигателя во время последующих запусков. Поэтому представляется более правильным говорить о сбросе адаптаций электроблока, а не дроссельной заслонки.
В самой заслонке нет ничего, к чему нужно приспосабливаться: в ней есть только маленький мотор и реостаты. Однако на Chevrolet Lacetti с ДВС объёмом 1,4–1,6 л дроссельная заслонка управляется регулятором холостых оборотов. Поэтому автомобилисты ошибочно именуют сброс адаптаций электроблока сбросом адаптаций дроссельной заслонки.
Несколько по-другому процесс оптимизации работы двигателя устроен на Chevrolet Lacetti с двигателем объёмом 1,8 л. Здесь регулятор холостых оборотов смонтирован в выделенном байпасе и не связан с дроссельной заслонкой непосредственно. Однако при его обслуживании или замене представляется целесообразным сбросить текущие адаптации. Как показывает опыт работы мастеров GM-City, нередко после промывания регулятора холостых оборотов информация о шагах остаётся в памяти устройства.
В каких случаях необходимо проводить сброс адаптаций
Согласно правил эксплуатации и технического обслуживания автомобилей Chevrolet Lacetti, сброс адаптаций следует проводить после следующих процедур:
- замена клапана регулятора холостых оборотов;
- замена контроллера электросистемы управления двигателем;
- замена корпуса заслонки или его очистка от нагара.
Мастера сервисного центра GM-City помимо этого рекомендуют сбрасывать адаптации при дестабилизации работы датчика положения дроссельной заслонки и регулятора холостых оборотов. Их причина кроется в чёткой взаимосвязи между положениями этих агрегатов. При положении дроссельной заслонки равном 2,5% положение регулятора холостых оборотов должно составлять 20–25 шагов. Это средний сбалансированный показатель правильной работы обоих узлов.
В сервисный центр GM-City регулярно обращаются автовладельцы с проблемой дестабилизации холостых оборотов. Компьютерная диагностика показывает, например, положение дроссельной заслонки на уровне 0%, а количество шагов регулятора холостых оборотов — порядка 40. В таких случаях решение проблемы кроется в сбросе адаптаций.
Необходимость сброса адаптаций после обслуживания дроссельной заслонки
Нормативное положение дроссельной заслонки на холостых оборотах горячего двигателя варьируется в пределах 2–3,5%. Заслонка открывается именно на столько, чтобы пропустить кислород, который требуется для обеспечения заданных холостых оборотов.
По прошествии времени заслонка и корпус дроссельного узла загрязняются, и зазор, необходимый для отбора воздуха, сужается. Для эффективного поддержания заданных оборотов электроблоку приходится шире приоткрывать регулятор. И так до тех пор, пока эти показания не достигнут 50–60 шагов или 5–7% положения дроссельной заслонки.
В подобных случаях необходимо проводить обслуживание дроссельного узла с последующим запуском двигателя. И вот здесь у автолюбителей возникают проблемы. Электроблок запомнил эти 5-7%, но после чистки обороты ощутимо возросли. Они начинают подвисать на высоких значениях, а электроблок не в состоянии диагностировать проблему. Он пытается отрегулировать обороты, и они начинают плыть.
OpenECU — Блог автомобильной электроники
Прямой эфир
info 8 июня 2020, 10:33
info 4 июня 2020, 09:26
info 25 мая 2020, 19:13
info 15 мая 2020, 20:53
info 3 мая 2020, 16:59
info 28 апреля 2020, 14:49
info 11 апреля 2020, 14:29
info 11 апреля 2020, 14:28
info 11 апреля 2020, 14:28
info 11 апреля 2020, 14:22
info 11 апреля 2020, 14:21
info 11 апреля 2020, 14:20
info 11 апреля 2020, 14:20
info 11 апреля 2020, 14:20
info 11 апреля 2020, 14:19
info 11 апреля 2020, 14:19
info 11 апреля 2020, 14:19
info 11 апреля 2020, 14:19
info 11 апреля 2020, 14:19
info 11 апреля 2020, 14:19
- BMW Блог2.35
- VAG Блог: Audi, Volkswagen, Skoda, Seat, Porsche2.34
- Автохимия. Как правильно ухаживать за автомобилей1.24
- OPEL Блог (Opel, Vauxhall)1.21
- Сканматик (все оборудования бренда)1.21
- Autocom CDP / Delphi. Все о программе Autocom и Delphi1.21
- Чип тюнинг и доработки двигателя1.21
- Subaru: чип-тюнинг, ремонт, обслуживание1.21
- HONDA Блог (HONDA, Acura)1.13
- ГБО. Как установить, настроить и диагностировать систему0.00
Загрязнение заслонки
Корпус дроссельной заслонки в двигателе автомобиля имеет непосредственную связь с системой вентиляции картерных газов. По этом причине на ее корпусе и оси со временем скапливаются смолистые и масляные отложения и прочий мусор. Возникают типичные признаки загрязнения дроссельной заслонки.
Это выражается в тому, что заслонка двигается не плавно, зачастую она заедает и подклинивает. Как результат — двигатель работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.
Чтобы избавиться от таких неприятностей, нужно регулярно проверять состояние дроссельной заслонки, а при необходимости чистить ее специальными средствами, например, очистителями карбюратора или их аналогами.
Ошибки при очистке дроссельной заслонки
Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя
Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать

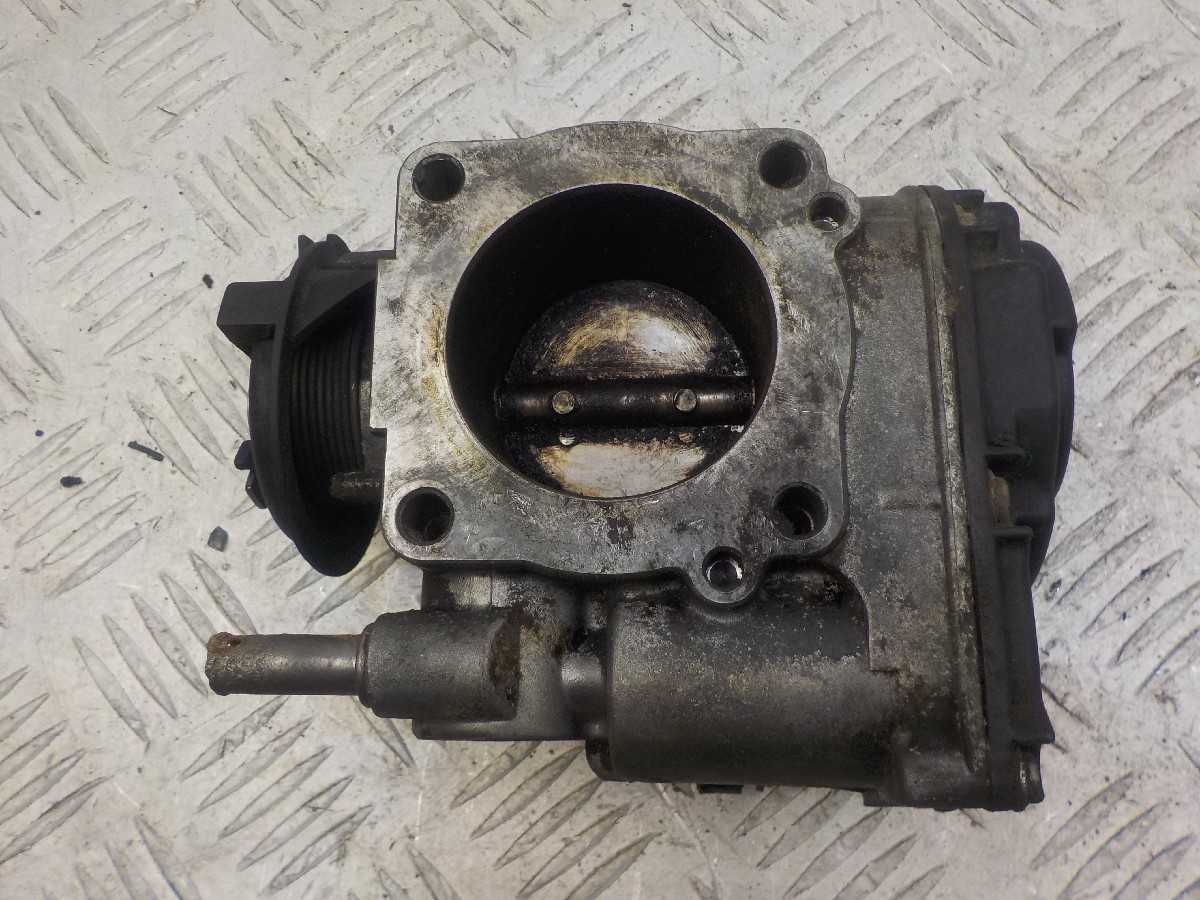

Грязная дроссельная заслонка.
Чистая дроссельная заслонкаЧтобы правильно почистить дроссельную заслонку НЕ СТОИТ:
- Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
- Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
- При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
- Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
- Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.
Чистка дроссельной заслонки на Митсубиси и Ниссан требует особого подхода. Нужно действовать внимательно и аккуратно, чтобы не удалить защитный налет, так называемый «пятачок» — уплотнительное покрытие по контуру ДЗ. А также обязательно обучить заслонку для установки новых параметров работы двигателя).
Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.
Chevrolet Lacetti F14D3 2006 Г. Завышенные Обороты
Доверенные пользователи
204 сообщений
- Город: Тамбов
- Пол: Мужчина
- Наверх
- Ник или цитата
#2 Саша
Администратор
22455 сообщений
- Город: Ч.Гать
- Пол: Мужчина
Перед заказом модифицированного ПО Внимательно ознакомьтесь с ПРАВИЛАМИ
Внимание! Я не работаю с владельцами авто ! Я не работаю с «читальщико-заливальщиками» прошивок!
По рабочим вопросам доступен с 8.00 до 17.00 по Москве . Запросы поступившие после данного времени будут рассмотрены на следующий день
Внимание! Заказ недостающего модифицированного ПО в базе АРС-Клиента доступен из личного кабинета на сайте магазина
- Наверх
- Ник или цитата
Доверенные пользователи
204 сообщений
- Город: Тамбов
- Пол: Мужчина
- Наверх
- Ник или цитата
НП АДАКТ
2237 сообщений
- Город: Москва
- Пол: Мужчина
- Наверх
- Ник или цитата
Доверенные пользователи
204 сообщений
- Город: Тамбов
- Пол: Мужчина
- Наверх
- Ник или цитата
#6 RobertScorpio
APC-Пользователи
1198 сообщений
- Город: Челябинская обл.
- Пол: Мужчина
Сообщение отредактировал RobertScorpio: 29 March 2013 — 11:53
ScanDoc. CombiLoader. Autoscope.
- Наверх
- Ник или цитата
Пользователи
136 сообщений
- Город: Уссурийск
- Пол: Мужчина
- Наверх
- Ник или цитата
#8 RobertScorpio
APC-Пользователи
1198 сообщений
- Город: Челябинская обл.
- Пол: Мужчина
Сообщение отредактировал RobertScorpio: 29 March 2013 — 11:06
ScanDoc. CombiLoader. Autoscope.
- Наверх
- Ник или цитата
#9 unsed
APC Pro
5920 сообщений
- Город: Верх. Уфалей Челябинской обл.
- Пол: Мужчина
Сообщение отредактировал unsed: 29 March 2013 — 17:09
- Наверх
- Ник или цитата
#10 x1307
Вован 8-920-653-88-09. Диагностика и чиптюнинг в Рыбинске
APC-Пользователи
8690 сообщений
- Город: Рыбинск
- Пол: Мужчина
Сообщение отредактировал x1307: 30 March 2013 — 05:48
- Наверх
- Ник или цитата
#11 RobertScorpio
APC-Пользователи
1198 сообщений
- Город: Челябинская обл.
- Пол: Мужчина
После сброса без обучения вообще обороты зависали, приходилось делать обучение!Самое не приятное, что сейчас есть, это когда едешь накатом с включенной передачей (торможение двигателем), то машина скачком притормаживает, как будто заслонка на какой-то шаг прикрывается и машина как бы спотыкается. Не приятно во время езды!Как бы не закончилось вообще заменой, раз пишут, что это как расходник на этих машинах!
ScanDoc наверное тоже самое делает!
В тот момент когда обороты зависают на 1600, по сканеру заданные обороты показывает 800 (если я правильно понимаю данные сканера).
Сообщение отредактировал RobertScorpio: 30 March 2013 — 06:18
Разгерметизация системы
Часто причиной неустойчивой работы двигателя автомобиля выступает разгерметизация во впускном тракте. В частности, воздух может подсасываться в следующих местах:
- места прижимания заслонки к корпусу, а также ее ось;
- жиклер холодного старта;
- соединительная гофрированная трубка за датчиком положения дроссельной заслонки;
- стык (вход) патрубка очистителя картерных газов и гофры;
- уплотнения форсунок;
- выводы для бензиновых испарений;
- трубка вакуумного тормозного усилителя;
- уплотнения корпуса дроссельной заслонки.
Подсос воздуха приводит к некорректному образованию топливовоздушной смеси и появлению ошибок в работе впускного тракта. Кроме этого, просачивающийся таким образом воздух не проходит очистку в воздушном фильтре, поэтому он может иметь в своем составе много пыли или других вредных мелких элементов.
Toyota Corolla ﾄヨタ White › Logbook › Чистка дроссельной заслонки, без снятия
Друзья, доброго дня!
Решил я проверить воздушный фильтр, а заодно почистить место установки, патрубки и дроссельную заслонку. Как всегда, описываю процесс, может кому и пригодится, а так всё на фото) Для того чтобы изъять воздушный фильтр, необходимо снять крышку воздуховода, которая закреплена четырьмя зажимами (для удобства можно сразу вытащить датчик, чтоб случайно его не повредить) и вместе входа в патрубок хомутом, который достаточно ослабить ключом на 10″
Достаём воздушный фильтр, в моём случае он ещё не сильно «засран», поэтому я его встряхнул, пропылесосил и отложил в сторону (если есть новый, проще поменять).
В поддоне скопилось немного пыли, как мелкой так и крупной.
Чистить решил не снимая с законного места, с помощью пылесоса и влажных салфеток, можно и тряпкой, но салфетки были под рукой, а за тряпкой нужно идти (лень иногда берёт верх).
Далее снимаем сам патрубок, который также закреплён хомутом (ключ на 10″ в помощь) в месте стыка с дроссельной заслонкой.
Патрубки уже решил промыть тряпкой с водой. Пока всё сохнет добираемся до заслонки, у меня она в неплохом состоянии (как я считаю).
Немного информации по дроссельной заслонке: Предназначена для входа воздуха в коллектор, соответственно, чем больше открыта заслонка, тем лучше проходимость воздушного потока. Воздух, смешиваясь с топливом, поступает в камеру сгорания, тем самым, чем больше объем воздушно – топливной смеси, тем выше вырабатываемая мощность. Нажатием на педаль акселератора, водитель управляет процессом открытия и закрытия дроссельной заслонки, то есть, регулируя положение дроссельной заслонки. Педаль газа связывает с заслонкой тросик газа посредством механического привода. Дроссельная заслонка – одна из тех деталей автомобиля, которая реже всех остальных требует ремонта, срок ее эксплуатации равен сроку эксплуатации самого автомобиля. Таким образом, замена дроссельной заслонки требуется крайне редко, и только в случаях, когда она имеет механические повреждения. А вот что касается загрязнений, то они выражаются в наличии масляных пятен, отложений, как на самой заслонке, так и на ее корпусе. Причинами таких загрязнений является, так называемая, масляная пыль, картерные газы.
Первыми признаками наличия загрязнений на дроссельной заслонки являются: — нестабильно запускается двигатель; — плавающие обороты на холостом ходу; — подергивания автомобиля на малых скоростях; — провалы при холостом ходу. При наличии такой симптоматики у вашей машины, следует помнить о том, что замена дроссельной заслонки не требуется, а вот очистка от загрязнений необходима.
Промывка дроссельной заслонки не требует специализированных средств и приспособлений, достаточно аэрозоли и тряпки. Я использовал «Очиститель карбюратора» и салфетки.
Заслонку я не снимал и чистку производил на месте, путём нанесения очистителя и снятия образовавшейся грязи салфетками (опять же можно использовать тряпку). Заслонку таким образом чистил с обоих сторон, для того чтобы добраться к внутренней стороне, достаточно натянуть тросик.
Собираем в обратном порядке. Делалось вся процедура, т.к. иногда замечал небольшое плавание оборотов на холостом ходу, теперь эффект пропал.
Спасибо за внимание! Всем, удачи!
Процедура чистки
Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.
После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.
Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.
Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно. А перед установкой элементов следует проверить общее состояние этого элемента
Если у иглы имеется большой свободный ход, то деталь подлежит замене
А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.
Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.
Когда нужно чистить дроссельную заслонку Лачетти?
Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.
Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.
Как почистить дроссельную заслонку Лачетти?
Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.
- Снимаем декоративную накладку двигателя
3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана
4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что
5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти
6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора
7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.
Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

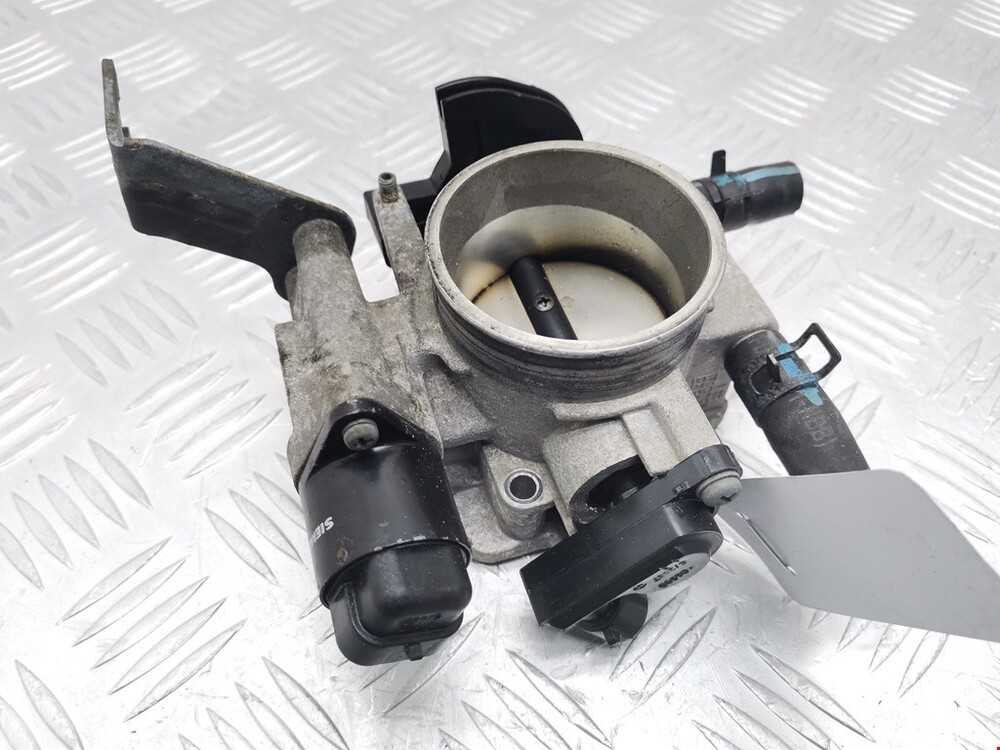

Как видим, загрязнений не много, но всё же есть
9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона
10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера
11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…
…и промываем его, чтобы пружина работала без заеданий
Также промываем гофру с трубкой
12. Собираем всё в обратном порядке.
Вот видео о том, как почистить дроссельную заслонку
Чем почистить дроссельную заслонку?
В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.
Например, я использую вот это средство
Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.
В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.
После чистки дроссельной заслонки плавают обороты Лачетти
После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.
Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.
Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой
Мир Вашему дому и удачи в пути!
