Как работает обходчик иммобилайзера starline без ключа

Как работает иммобилайзер

Чтобы понимать, какие действия необходимо принять для отключения этого устройства, нужно четко представлять принципы работы и функционирование этого устройства. Иммобилайзер состоит из:

• системы, опознающей владельца машины;
• контроллера;
• исполнительных устройств.

Устройство опознает водителя по ключу с чипом, магнитной карте или отправленной с телефона/смартфона SMS. Контроллер иммобилайзера анализирует сигналы с устройства, опознающего владельца и управляет работой исполнительных устройств. Эти устройства чаще всего представляют собой обычное реле, которое подключено к системе управления двигателем. Оно влияет на такие важные функции, как включение топливного насоса и активацию системы зажигания. Отключив топливный насос или систему зажигания, иммобилайзер заблокирует силовой агрегат, после чего никакие попытки завести его не увенчаются успехом. Это в полной мере относится и к дизельным двигателям.

Обходчик иммобилайзера системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Обычно резистор имеет сопротивление 390-11800 0м. Сопротивление этого резистора индивидуально для каждого автомобиля. Чтобы обойти такой иммобилайзер и завести автомобиль, нужно подключить резистор вместо ключа к проводам VATS. В автомобиле провода VATS — это два провода выходящие из района рулевой колонки. Цвет их может быть различным:  Два Белых провода или один Фиолетово-Белый, а другой — Бело-Черный или Желтый и Оранжево-Черный. Эти 2 провода часто заключены в Оранжевый, Белый или Чёрный кембрик.

• Сначала находим нужные нам провода и разрезаем любой из них.
• Затем измеряем сопротивление ключа и находим нужное нам значение, а для этого :
  1. Устанавливаем селектор мультиметра в положение измерения сопротивления
  2. Поворачиваем ключ зажигания в положения  зажигание
  3. Подключаем мультиметр одним щупом на отрезанный провод который идет от замка, а второй щуп на не разрезанный провод.
  4. Записываем показания сопротивление с точностью до двух знаков после запятой
  5. Чтобы быстро подобрать сопротивление, лучше воспользоваться переменным, многооборотным резистором. Если подбирать постоянные резисторы, то их погрешность не должна быть более 5%, чтобы не возникало проблемы с запуском.

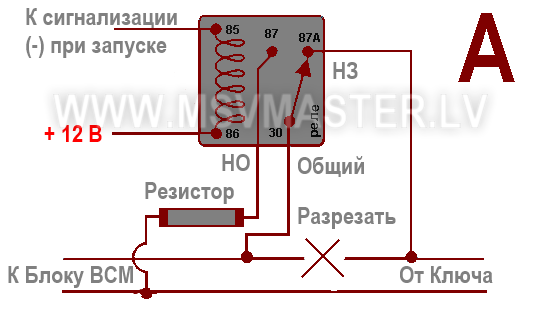

• По схеме А через контакты реле подключаем «подобранный» нами резистор к проводам. Разрезанный провод идущий от замка  подключаем к НЗ контакту реле. Другой конец разрезанного провода подключаем к Общему контакту реле. Нужное нам сопротивление одним концом подключаем к НР контакту Реле, а другим концом к не разрезанному проводу. Обмотку реле одним концом подключаем к +12 Вольт, а другой конец подключается к сигнализации с управлением (-) для включения обходчика.

Что это такое

Иммобилайзером (от английского корня «обездвижить») называют устройство, которое не даёт злоумышленнику завести автомобиль, блокируя работу основных технических узлов транспортного средства. При попытке угнать машину это устройство размыкает цепи электропитания в системе зажигания, стартёре, бензонасосе, бортовом компьютере.

Очень показателен в этом отношении тот факт, что большое количество страховых компаний отказываются заключать с автовладельцем договор страхования его авто от риска угона, если машина не оснащена этим полезным устройством.

Важной особенностью устройства является то, что, если даже преступник сумеет его отключить, разорванное электропитание в цепях снабжения это не восстановит. Иногда эта особенность может создавать проблемы и самому хозяину авто, но об этом мы поговорим позже

Принцип работы

Задача иммо не дать возможность злоумышленнику завести автомобиль с целью его угона. Корпус прибора имеет небольшие размеры и размещается в труднодоступных для взлома местах. Если стандартная сигналка способна только отпугнуть вора, то иммобилайзер не дает завести машину при отсутствии у человека специального электронного ключа (метки).

Существует 3 группы защитных устройств:

• контактные;
• кодовые;
• бесконтактные.

Контактные и кодовые иммобилайзеры выдают злоумышленнику свое расположение, из-за наличия считывателя или устройства для ввода кода. Для запуска мотора необходимо ввести код или приложить чип к контактной площадке. Эти устройства заблокируют запуск двигателя только при первоначальном запуске. Такой режим защиты напоминает режим работы секретной кнопки. Установка секретной кнопки дешевле, чем стоимость этих устройств, поэтому они не получили сильного распространения.

Современные российские автомобили укомплектовываются штатными иммобилайзерами бесконтактного типа, у которых чип с кодом находится в ключе зажигания. Устройство защиты работает следующим образом:

1. Водитель вставляет ключ в замок зажигания, при повороте ключа ток из бортовой сети поступает на катушку из медного провода, намотанную вокруг замка.
2. Сгенерированный импульс электромагнитного поля, распространяясь в пространстве, наводит ток на микроантенне, которая расположена в корпусе ключа зажигания, и заряжает емкость, подающую напряжение на чип, содержащий код.
3. Сгенерированный чипом сложный электромагнитный сигнал передается обратно на катушку, навитую вокруг замка зажигания. Код в виде электрического сигнала поступает в иммобилайзер, который проводит процедуру распознания. Если иммо подтверждает подлинность кода, он отправляет в электронный блок управления двигателем (ЭБУ) команду на запуск мотора автомобиля.

Такой тип защитных устройств тестирует чип 1 раз при запуске двигателя, более продвинутые иммобилайзеры имеют реле вида «WAIT-UP», которое не блокирует работу двигателя при отсутствии движения автомобиля. Эта противоугонная система тестирует чип с заданной периодичностью.

Такие системы работают на чистоте 2,4 ГГц, имеют миниатюрные размеры и размещаются в жгуте проводов с целью сокрытия от злоумышленников. Метка оборудована батарейкой, и ее тестирование противоугонной системой проводится с заданной частотой. Кодированный чип следует хранить отдельно от ключа зажигания. Это повышает защищенность автомобиля от возможного угона. Если водителя насильственно удалили из машины, то двигатель заглохнет через заранее настроенное время.

Если при повороте ключа зажигания значок иммобилайзера моргает или не погас, а двигатель не завелся, то, скорее всего, это в машине возникла неисправность в противоугонной системе.

Что отключает иммо в автомобиле?

Конструктивно в состав этого устройства входят электронные контроллеры, выполняющие блокировку основных систем транспортного средства — карданного вала и двигателя. Иммобилайзер может также деактивировать работу систем зажигания и подачи топлива в мотор.

Стоит ли отключать иммобилайзер самому?

Неопытным автолюбителям лучше этого не делать, если иммобилайзер зафиксирует попытку взлома или вскрытия элементов устройства, то он заблокирует работу двигателя. В итоге придется обращаться к специалистам.

Принцип работы

Если удалось сделать свой правильный выбор в пользу ключевого варианта обходчика иммобилайзера. Согласовать с производителем (продавцом) возможность его совместной работы с установленной сигнализацией. Разобраться с принципами его работы будет не сложно:

• правильно выполнить монтаж сигнализации;
• установить обходчик иммобилайзера с чипованным ключом и ретрансляционными антеннами;
• установить антенну модуля обхода иммобилайзера непосредственно на замке зажигания;
• подать сигнал на дистанционный запуск двигателя автомашины с брелка автосигнализации на процессорный блок установленной сигнализации;
• полученный сигнал сигнализации ретранслируется на антенны обходчика;
• тот в свою очередь передаёт его на антенну замка зажигания;
• оттуда он направляется для согласования на блок иммо;
• блок управления двигателем подтверждает согласованный сигнал;
• сигнализация осуществляет дистанционный запуск двигателя;
• высокочастотные сигналы между антеннами могут снижать свою эффективность в случае экстремальных температур.

при потере единственного ключа зажигания немедленно последуют значительные затраты на вызов сервисного электрика и изготовление правильно выбранного чипованного дубликата.

Подобных недостатков лишены модели приборов с бесключевым принципом работы. Принцип их работы заключён в предварительном программировании собственных транспондеров до их установки на автомобиль:

• предыдущий вариант обходчика выполняет передачу данных по высокочастотному каналу, транслируя их от тщательно спрятанного транспондера;
• в рассматриваемом случае используется другая линия связи – между иммобилайзером и контроллером автомашины;
• для передачи сигнала по этой линии требуется правильно расшифровать протокол обмена и вовремя подать полученный код;
• подобная расшифровка напоминает кодграбберное сканирование при диалоговом принципе работы автосигнализации;
• в связи с этим процесс обучения обходчика является обязательным;
• получая необходимые данные при таком обучении, прибор в дальнейшем будет самостоятельно вести диалог со штатным контроллером.

Обладая множеством положительных качеств, следует признать, что подобные обходчики значительно дороже классических образцов. Более того надо быть крайне осторожным при их постановке на автомобили с различными системами запуска и типами сигнализаций. Монтаж на авто с запуском от ключа зажигания будет отличаться от монтажа на машины с кнопочным пуском.

Различают 2-а вида подобного оборудования:

1. соло-вариант

• программирование обходчика выполняется исключительно на одну модель транспортного средства оборудованного сигнализацией;
• дополнительно могут управлять функциями всех дверей и багажника;
• переустановка на модель авто другого бренда невозможна;
• является наиболее демократичным ценовым вариантом.

2. мульти-вариант;

• программирование выполняется на целую серию моделей различных брендов;
• установка возможна на большинство популярных моделей автомобилей и типов сигнализаций;
• наиболее затратный из всех существующих конструкций обходчиков.

Монтаж обходчиков иммобилайзера обычно выполняется одновременно с установкой автосигнализации. Подобное творчество достаточно трудоёмко и требует не только соответствующих знаний, но и определённого опыта. При недостаточном опыте можно привести в негодность как сам иммобилайзер так и сигнализацию.

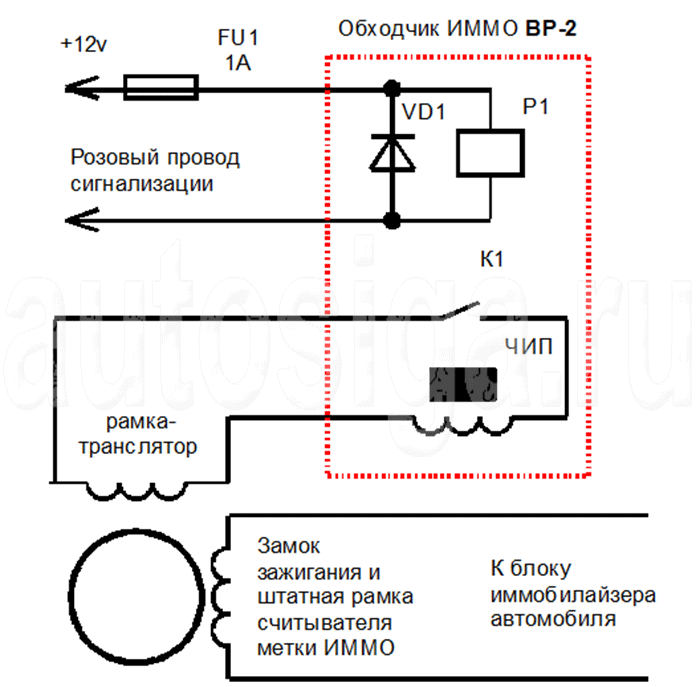

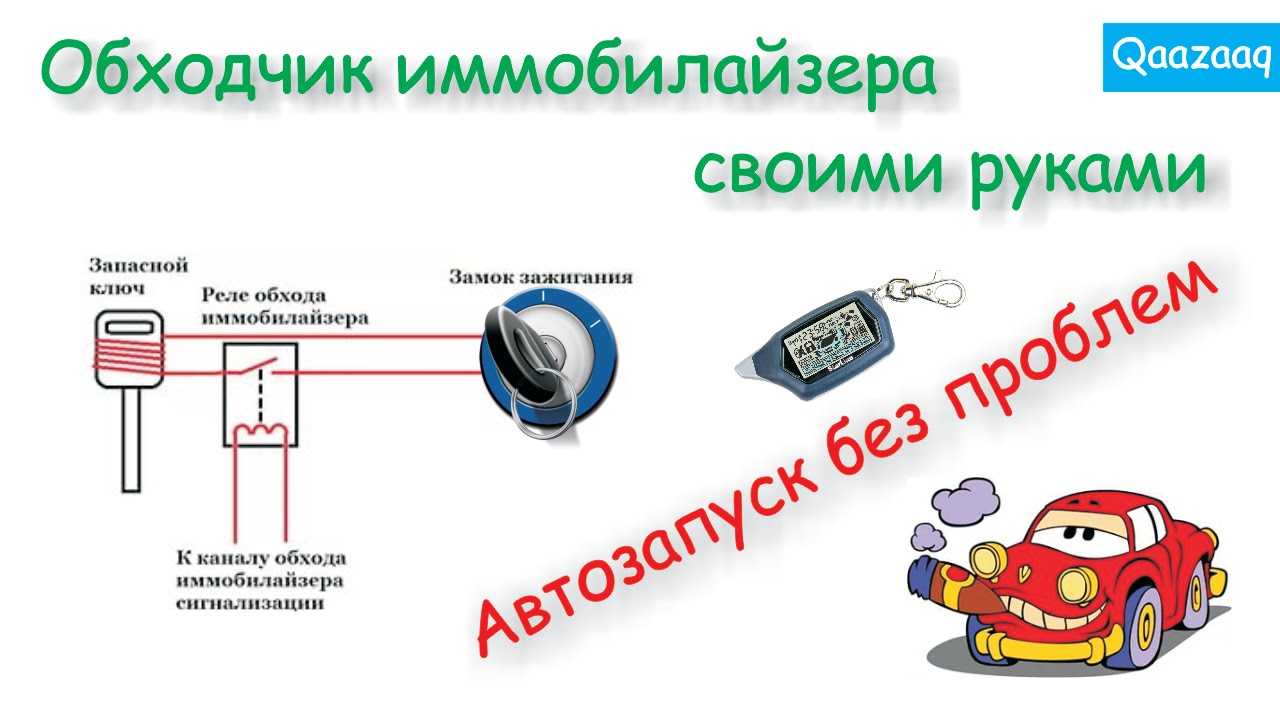

Обходчик иммобилайзера своими руками

Сделать обходчик самому не сложно. Для этого вам понадобиться провод сечением 0,2 — 0,25 мм ( Лучше использовать тонкий трансформаторный провод покрытый лаком, но можно использовать и другой провод в изоляции), 12 В реле с нормально разомкнутыми контактами, Запасной ключ с чипом или просто чип вынутый из ключа.

Нужно сделать катушку для замка зажигания, сделать катушку для ключа с чипом и подключить эти катушки к реле по схеме B.

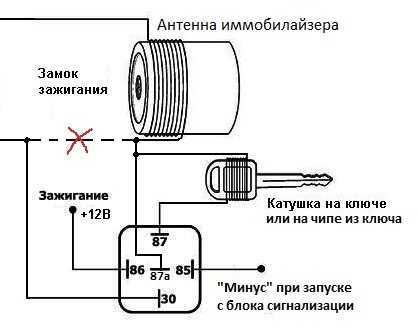

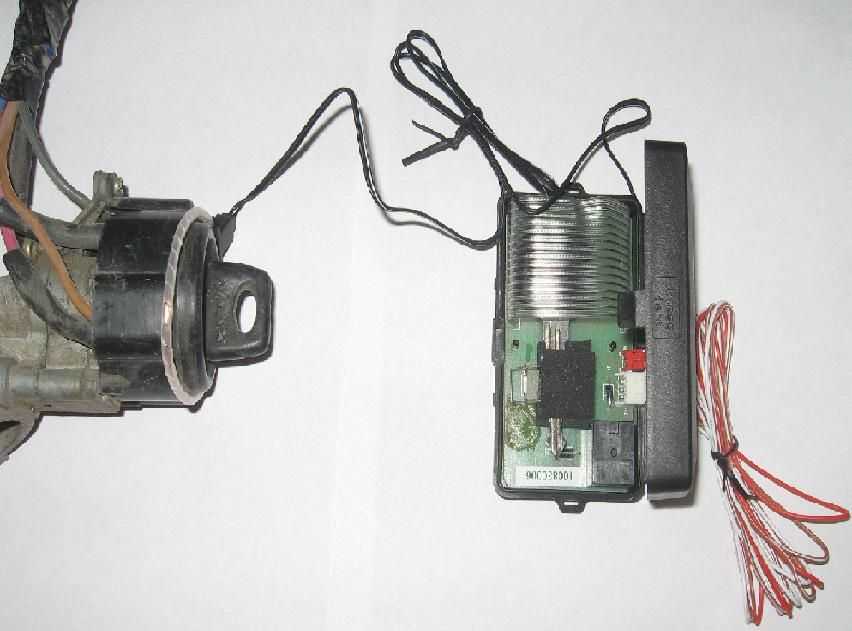

Катушку для замка можно сделать намотав провод поверх штатной катушки. Количество витков от 10 до 50, подбирать количество витков в каждом случае лучше  индивидуально.

Мне понравился оригинальный способ изготовления катушки на форуме civic-club.ru участником Z_Z_Z.  Подбираем подходящий предмет цилиндрической формы с диаметром чуть большем, чем замок зажигания. Автор использовал моток скотча, кусок изоленты и трансформаторную проволоку. Если навести курсором на картинку вы увидите пояснение к этой картинке.

В результате получилось тонкое компактное кольцо которое нужно установить на замок зажигания автомобиля. Катушку для ключа или чипа изготавливаем простой намоткой прямо на ключ или чип. Проволока такая же, что и для катушки на замок, количество витков 7-20. Закрепить её изолентой или другими фиксаторами не разрушающими лак проволоки. Дальше собрать все вместе по схеме В и спрятать подальше реле с ключом/чипом. Обходчик иммобилайзера готов.

Особенности встроенных систем

Практически все современные машины оснащены сегодня системами защиты от возможности несанкционированного угона.

Выделяют следующие системы работы штатного иммобилайзера:

• RFID (это обычно относится к европейскому и азиатскому транспорту);
• VATS (ориентировано на американские машины).

Необходимы небольшие пояснения: у любого иммобилайзера Starline есть связь с ключом у автомобиля. Для каждого ключа RFID есть чип, который прописан в памяти у иммобилайзера. В случае когда ключ не опознается «своим», то двигатель просто не заведется. А уже для ключа VATS должны быть предъявлены определенные требования: резистивное сопротивление и другие характеристики. Когда это им соответствует, блок устройства будет нормально заводиться.

В связи с тем, что производство таких устройств постоянно совершенствуется, решить проблему иммобилайзера бывает очень трудно, особенно если это Старлайн. Например, часть фирм уже совершила переход от 40- битного варианта шифрования до 80-битного, а это уже усложнит возможность обхода штатного иммобилайзера. Другой вопрос, как лечить эту проблему без ключа? В этом случае понадобится бесключевый вариант. Кстати, подобный блок Starline стоит сейчас практически во всех новых моделях машин.

Монтаж обходчика иммобилайзера Starline

Особенности работы

По факту чип, установленный в небольшом транспондере, используется для улавливания импульсов штатного ключа. В любом блокираторе, независимо от марки автомобиля, есть функция идентификации ключа, по которой система определяет автовладельца. Поэтому, если ключ подойдет к замку по геометрическим характеристикам, но чип, расположенный внутри, окажется несовместимым или его вовсе не будет, то блокиратор не отключится. Также запрет на запуск силового агрегата сработает в том случае, когда применяется функция удаленного пуска ДВС, поскольку штатный иммобилайзер не сможет идентифицировать ключ.

Установка бесключевого обходчика позволит заменить собой чип, установленный в штатном транспондере, что позволяет произвести отключение блокировки. При включении опции удаленного пуска устройство в автоматическом режиме отправляет через приемопередатчик сигнал на чип ключа. По сути, называть этот девайс обходчиком некорректно, поскольку он функционирует по иному принципу получения доступа к силовому агрегату.

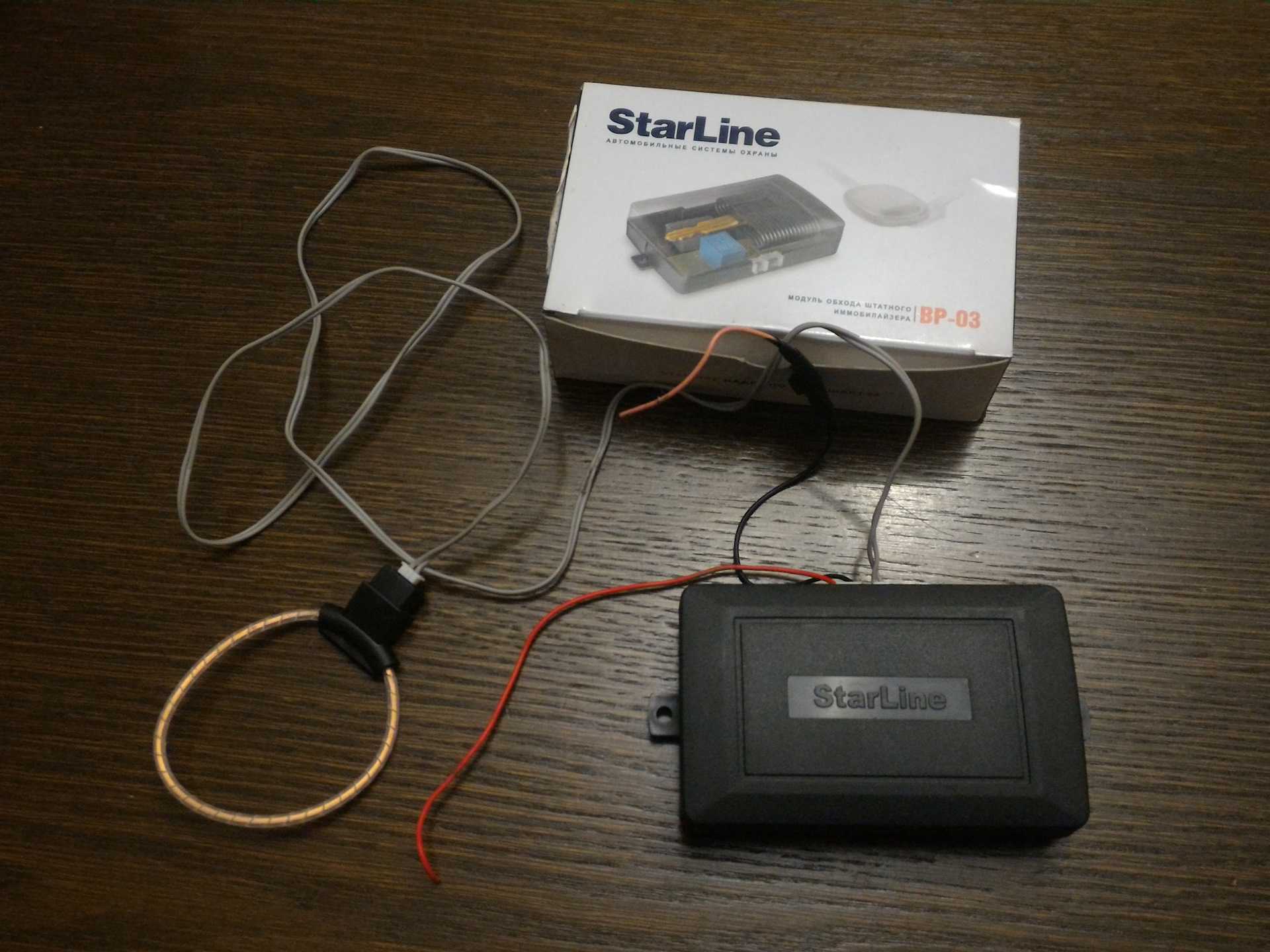

Подробный обзор модели ВР-03 от Старлайн и ее принципа действия приведен на видео АвтоАудиоЦентра.

Обход иммобилайзера, если у вас один ключ с чипом

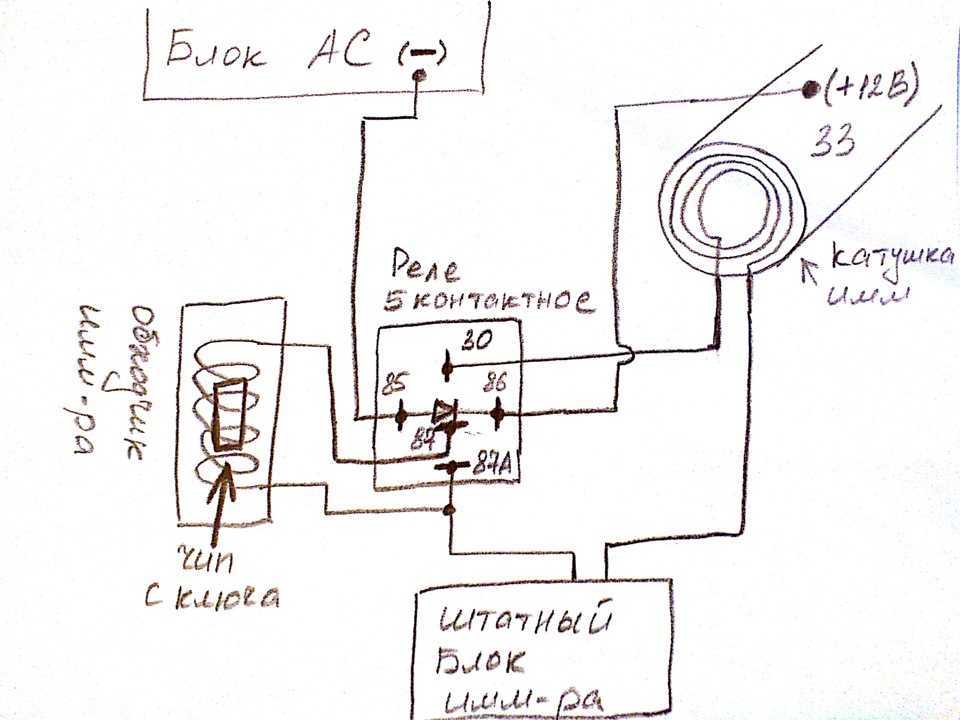

Одним из вариантов обхода ИММО является размещение чипа в петле антенны штатного устройства. Машина будет заводиться любым ключом. В этом случае блокируется штатный иммобилайзер, что снижает защищенность транспортного средства. Но есть вариант с сохранением функции штатного устройства.

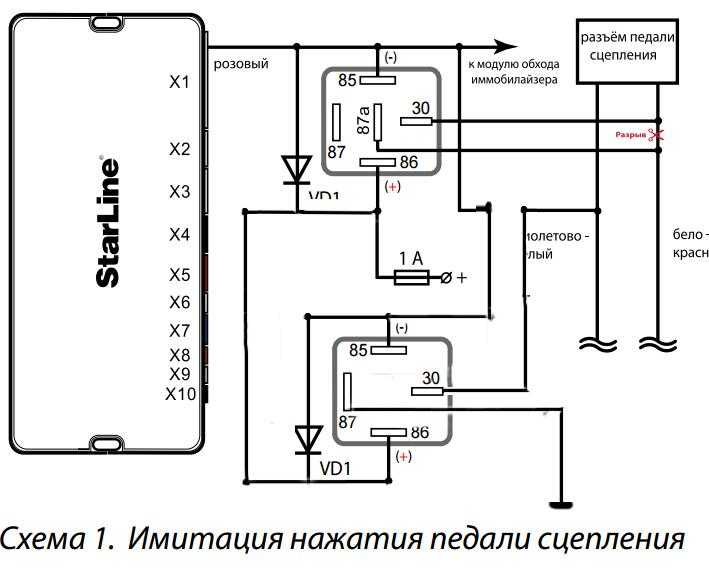

Для этого транспондер нужно поместить в считыватель обходчика, а к проводу управления модулем подключить розовый кабель и 1 из свободных каналов охранной системы, имеющий маркировку «Гибкое программирование». В этом случае можно запустить двигатель в течение 60 секунд с момента снятия авто с охраны. Если сделать это не удалось, то попытку повторяют: ставят на сигнализацию, снимают и заводят.

Что такое обходчик и в каких случаях он используется?

Противоугонная система зачастую работает только от ключа с чипом. Такой способ защиты предотвращает запуск мотора при помощи ключа со схожими данными. Чип прописан в мозгах машины, поэтому любые действия с замком зажигания другими инструментами не принесут желаемого действия. Обходчик позволяет отключить эту функцию в двигателе, а точнее, обойти систему.

Существует несколько разновидностей обходчиков, которые справляются со своей задачей, но имеют разный алгоритм действий:

1. Стандартные обходчики предполагают закладку в устройство ключа полностью либо только его часть с чипом. Прибор маскируется недалеко от замка зажигания. При подаче сигнала владельцем машины он снимает блокировку с системы и выполняет определённую команду.
2. Вторым популярным видом является бесключевой обходчик иммобилайзера StarLine. Устройство действует напрямую на мозги машины, поэтому не требует постоянного нахождения запасного ключа либо чипа в салоне автомобиля. Такой тип прибора достаточно популярен и может использоваться как на отечественных автомобилях, так и на иностранных машинах.

Часто встречаются ситуации, при которых использование запасного ключа невозможно:

1. Машина с современным типом автосигнализации находится в лизинге.
2. При оформлении транспортного средства на другого человека и нахождении у него запасного ключа.
3. При покупке автомобиля в кредит. Чаще всего в договоре прописывается момент, который предполагает хранение одного из ключей в банке до момента полного погашения кредитного обязательства.
4. При наступлении страхового случая может потребоваться передача всего комплекта ключей в страховую компанию.
5. Ситуации, при которых один из членов семьи взял ключи и уехал в длительную командировку.
6. Потеря ключа или его выход из строя.

Для решения проблемы нехватки ключей можно установить блок, позволяющий запускать движок без использования чипа

Важно выяснить перед установкой системы, как именно работает устройство и какой сигнал у него

Подключение

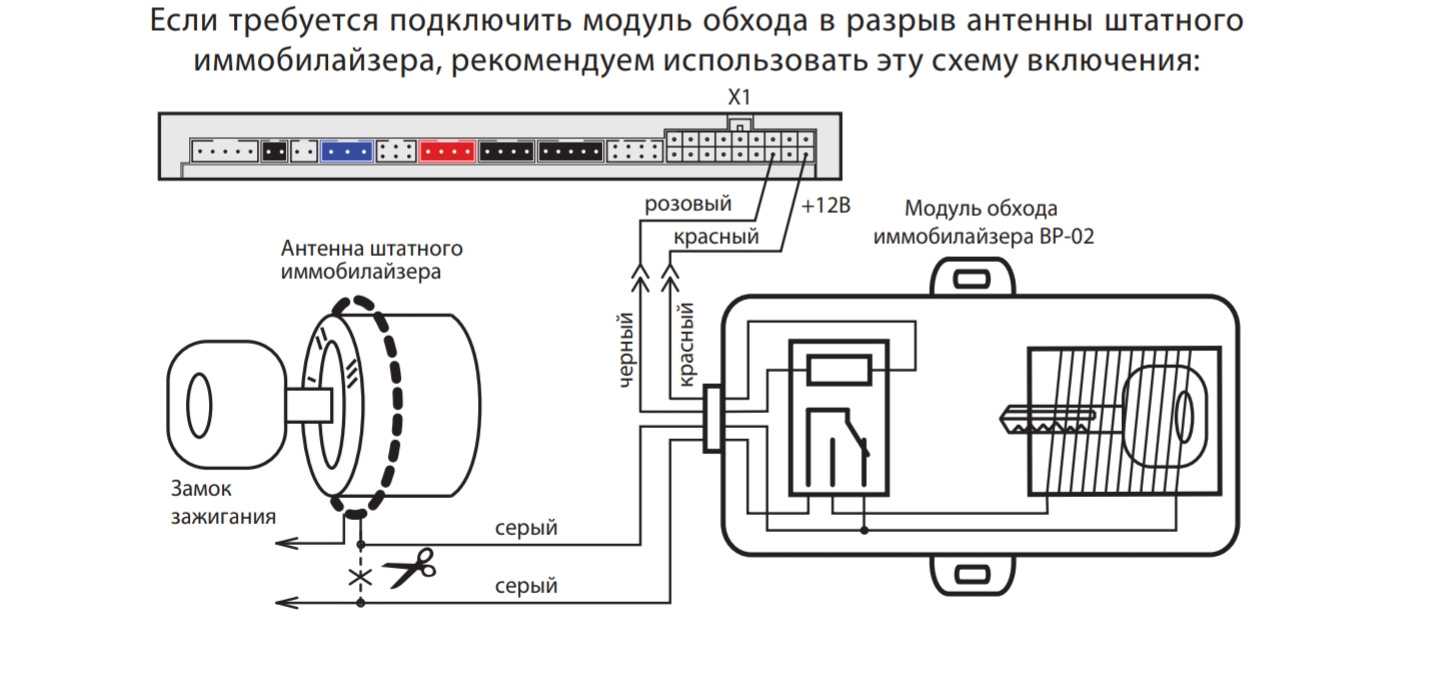

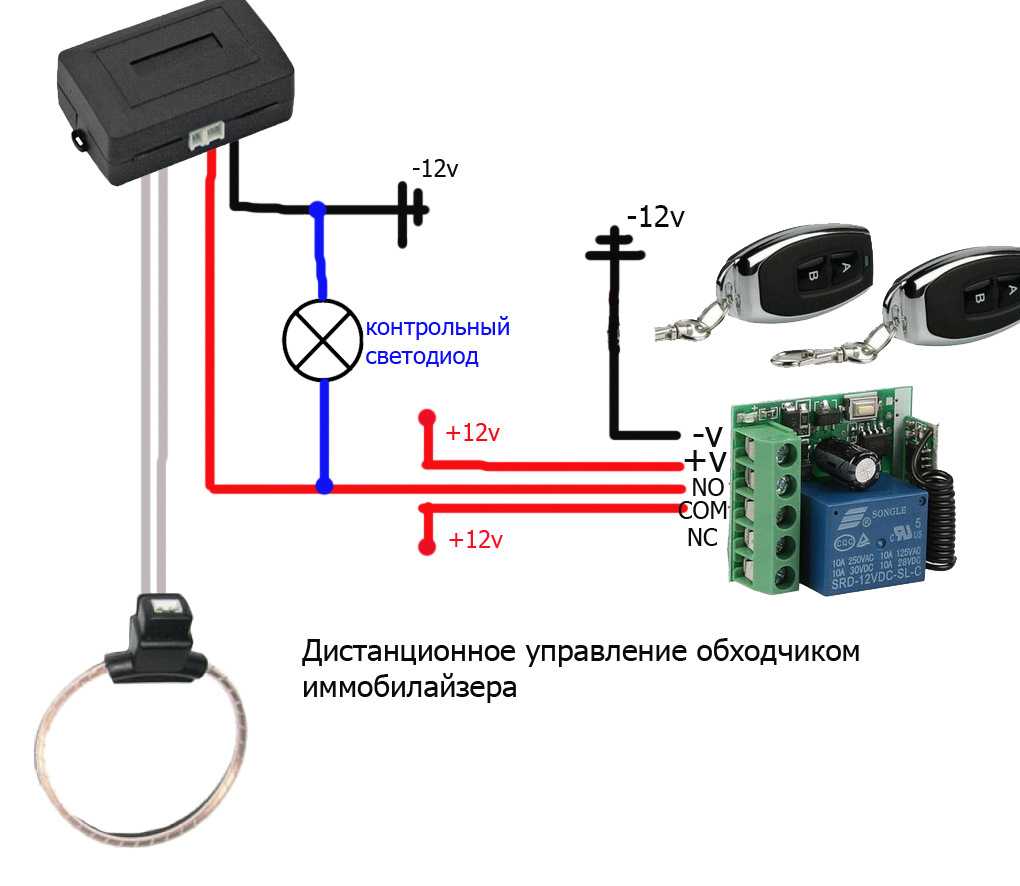

В подключении задействуется три провода – красный, черный и серый. Первый подсоединяется к цепи с напряжением 12 В – это плюс питания. Черный контур является отрицательным управляющим входом на 70 мА. В момент подачи минусового потенциала на черный провод как раз и выполняется идентификация кода электронного шифра. Этот провод подключается к выходному разъему модуля дистанционного запуска.

Также не стоит забывать, что подключение обходчика иммобилайзера Starline предполагает и введение в сеть антенны. Серые провода предназначены именно для этой задачи. В наиболее распространенных схемах комплектная антенна крепится на замке зажигания и подключается к разъему на окончании проводов серого цвета.

Что делать если случайно заблокировали двигатель?

Если по непонятной причине двигатель был заблокирован, то скорее всего вы сделали что-то не так и иммобилайзер активировал еще одну функцию, которая и произвела блокировку.

Тут многое зависит от того, какая система защиты установлена

Но в любом случае нужно обратить внимание на информацию на брелоке

Если стоит иммобилайзер StarLine, то при возникшей проблема на брелоке активируется надпись IMMO, при этом лампочка будет часто мигать.

Алгоритм действий:

1. Ключ выньте из замка зажигания;
2. Нажмите кнопку центрального замка.
3. Повторите попытку запускам двигателя.

Или:

1. Покиньте авто;
2. Поставьте сигнализацию в режиме охраны;
3. Выждите несколько секунд.
4. Снимите машину с сигнализации.
5. Запустите двигатель.

Способы отключения

Снять блокировку запуска мотора, отключив иммобилайзер, можно несколькими способами.

Кодовая деактивация

Аварийное отключение иммобилайзера предусмотрено штатной заводской процедурой. Инструкция разработана производителями отечественных машин и входит в документацию на автомобиль. Если провести этот процесс, то противоугонная система отключится до следующего момента включения зажигания. Система допускает запуск двигателя в течение 5 секунд после его отключения.

Например, при блокировке заведется Приора, если водитель заблаговременно активировал функцию аварийного отключения иммо и записал в память системы код доступа. Манипуляции водитель производит включением и выключением зажигания, нажатием педали акселератора по заданному алгоритму.

Использование запасного ключа

При размещении запасного ключа в салоне автомобиля можно своими рукам отключить противоугонную систему. Для этого необходимо найти место, максимально близко расположенное к петле накачки схемы чипа, закрепить там запасной ключ с кодированной микросхемой. При включении системы автозапуска или запуске двигателя простым ключом система будет всегда определять наличие чипа в машине и запускать двигатель.

Применение специальных программ и устройств

Отключить иммобилайзер на автомобиле Man можно только с применением программатора и компьютера. С помощью специального программного обеспечения перепрашиваются чипы электронного блока управления двигателем, в них вырезается информация о наличии иммобилайзера, и мозги машины перестают реагировать на его сигналы.

Для перепрошивки системы управления отечественного автомобиля необходимо демонтировать блок, отключив его от электрических цепей, разобрать его. На плате с электронными компонентами перепаять сопротивление, это позволит перевести блок в режим перезаписи. С помощью компьютера, соединенного через адаптер с платой, провести перепрошивку. Вернуть сопротивление на прежнее место, обеспечив включение режима чтения.

Установка эмулятора

Отключение штатного иммобилайзера можно произвести с помощью установки эмулятора. Срабатывающий при включении дистанционного автозапуска эмулятор обеспечит включение системы зажигания и позволит прогреть автомобиль к приходу владельца. Его конструкция копирует петлю накачки, подключенную через реле с диодом к цепи иммобилайзера. В петлю помещается чип, вся система крепится за панелью. Противоугонная система при включении зажигания всегда обнаруживает чип с правильным кодом и не блокирует двигатель.

• Иммобилайзер Гранта
• Как отключить иммобилайзер Шевроле Нива
• Как убрать сигнализацию с машины
• Самый большой двигатель в мире

Типы устройств

Сейчас существуют три основных типа иммобилайзеров:

1. Защищающие в движении (блокировка двигателя на ходу);
2. Контактные (самые распространенные);
3. Бесконтактные.

Первый тип иммобилайзеров характеризуется большим радиусом действия, благодаря более мощным плате и антенне. Его задача состоит в том, чтобы заблокировать двигатель во время движения автомобиля.

Устройство активно применяется не только различными финансовыми и другими организациями, но и частными лицами.

Суть состоит в том, что, если вместо законного владельца, в результате насильственных действий над ним, оказался другой водитель, можно было бы на большом расстоянии заблокировать двигатель на ходу. Главное, чтобы управляющий брелок остался у хозяина машины.

Правда это же можно делать и мобильными системами через смартфон или системами GPS контроля, к примеру, автомобильными спутниковыми поисковыми модулями.

Второй тип (контактные иммобилайзеры) – предусматривает наличие специальной считывающей платы в замке зажигания и ключа с чипом, в котором прошит уникальный код.

Недостатком таких устройств являет то, что потеря или попадание ключа в другие руки может привести к неприятным последствиям. Поэтому некоторые автовладельцы вынуждены тратиться на установку дополнительных средств защиты, таких, как устройств для сканирования отпечатков пальца или небольшой клавиатуры для ввода кода.

Третий тип — бесконтактные иммобилайзеры. Они более надежные в плане защиты, чем контактные. Дело в том, что основой здесь является специальный чип, который посылает сигнал с небольшого расстояния (до 0.1 метра) на принимающую плату.

Чип может быть вмонтирован в любую не привлекающую внимание вещь, а плата может принимать сигнал через антенну, размещенную в любом месте известном только владельцу авто. Т.е

если чип попал в другие руки, но нужно еще и знать куда его приложить, чтобы завести автомобиль.

Сейчас в комплекте большинства новых моделей автомобилей идут штатные иммобилайзеры. Их устанавливают еще на заводе, а поэтому данные устройства максимально интегрированы в электронику и конструкцию машины.

Но если они не удовлетворяют критериям безопасности автовладельца, можно дополнительно поставить еще один иммобилайзер в качестве противоугонного устройства.

Общая характеристика обходчика штатного иммобилайзера

Бесключевой модуль обхода является многофункциональным устройством и поставляется в продажу в небольшом по размерам корпусе. Чип, расположенный в электронном ключе, полностью уникален и работает по определенному алгоритму, поэтому его применение невозможно с другими обходчиками.

Для чего нужен и как работает

Использование обходчика иммобилайзера целесообразно, если сигнализация блокирует автозапуск двигателя — модуль обхода позволит этого избежать.

Блокираторы такого вида не позволяют автолюбителям произвести автоматический дистанционный запуск двигателя, а этой функцией обладают все современные сигнализации.

На практике установленные в транспортном средстве блоки обхода могут без сбоев работать только с противоугонными системами своего производителя. Чип, расположенный в электронном ключе, полностью уникален и работает по определенному алгоритму, поэтому его применение невозможно с другими обходчиками.

Принцип работы обходчика иммобилайзера Starline заключается в считывании информации из сигнала, поступающего с ключа зажигания, при этом:

1. Управляющий модуль идентифицирует поступающий импульс, в результате чего дает команду отключить или активировать блокировку двигателя.
2. В случае если код ключа не распознан, мотор останется в деактивированном состоянии.
3. Если модуль дал команду на отключение защиты, на реле блокировки произойдет замыкание контактов. Это позволит активировать систему зажигания.

Видео: принцип действия модуля обхода

Канал «xilvlik» на примере модели ВР-03 подробно рассказал о принципе действия модуля обхода иммобилайзера.

Состав модуля

Конструктивно это устройство состоит из:

• микропроцессорного блока, установленного на основной плате;
• антенного адаптера, оборудованного проводом и колодкой, с помощью которого устройство нужно подключить к бортовой сети;
• провод питания устройства;
• кабель питания для ключа Смарт Кей, если он входит в комплектацию;
• приемопередатчика сигнала, который представляет собой петлю из провода.

В комплектацию модуля обхода для Старлайн А91, А93 или другой модели также должно входить сервисное руководство по монтажу и настройке. Наличие схемы в мануале позволяет правильно подключать, а также произвести активацию всех функций.

Преимущества и недостатки

Достоинства, характерные для модулей обхода иммобилайзера Старлайн:

• доступная цена;
• универсальность устройства — обходчик будет подключаться автоматически к системам транспортного средства и интегрироваться в их тип;
• возможность использования всех функций противоугонных комплексов, в том числе автозапуска двигателя;
• на практике применение обходчика не нарушает работу охранных систем и электронного оборудования при условии, что установка выполнена корректно;
• возможность постоянной работы без использования ключа блокиратора двигателя;
• простота установки модуля своими руками и дальнейшей настройки.

Основной минус обходчика иммобилайзера Старлайн заключается в сложности подключения. Если у автовладельца нет опыта самостоятельной установки подобных электронных устройств, рекомендуется доверить эту процедуру специалистам.
