Неисправности датчика дроссельной заслонки: разбираемся в устройстве и методах диагностики

Характеристика ДПДЗ

ДПДЗ можно охарактеризовать так:

• фиксирует положение заслонки и передает данные на управляющий блок или бортовой компьютер;
• преобразует значение угла положения дроссельной заслонки в электрический сигнал, сила которого меняется в зависимости от степени открытия заслонки.

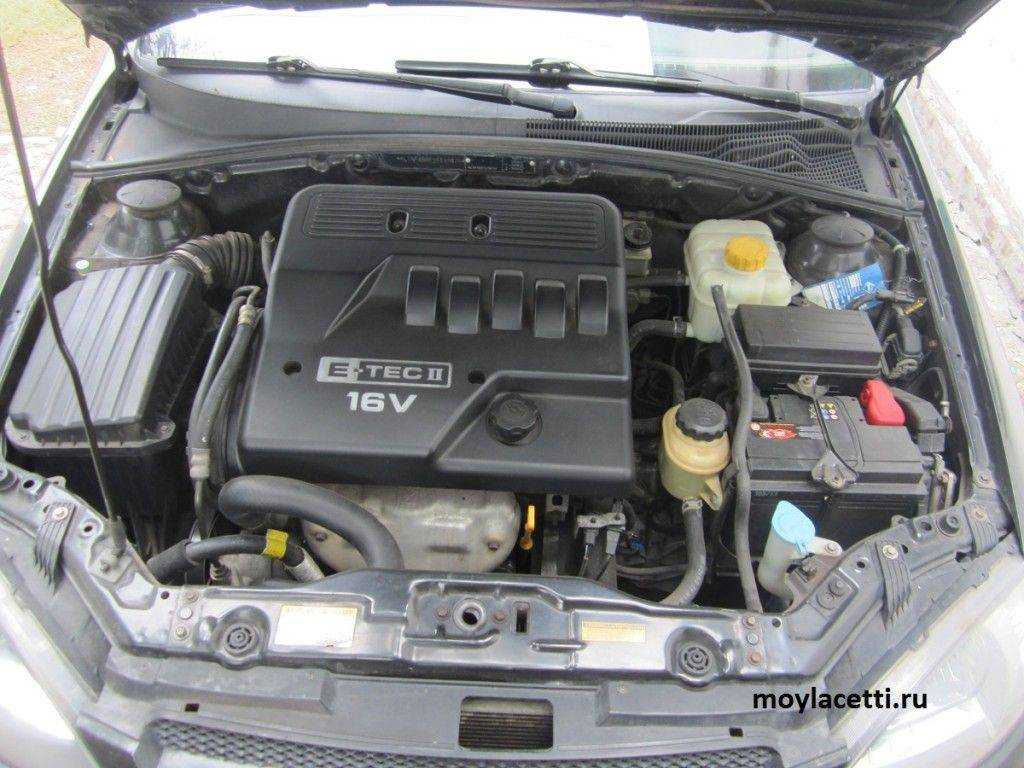

Это устройство располагается в моторном отсеке машины, прямо на дроссельной магистрали. Подключается контроллер к оси узла.

Место расположения ДПДЗ и РХХ

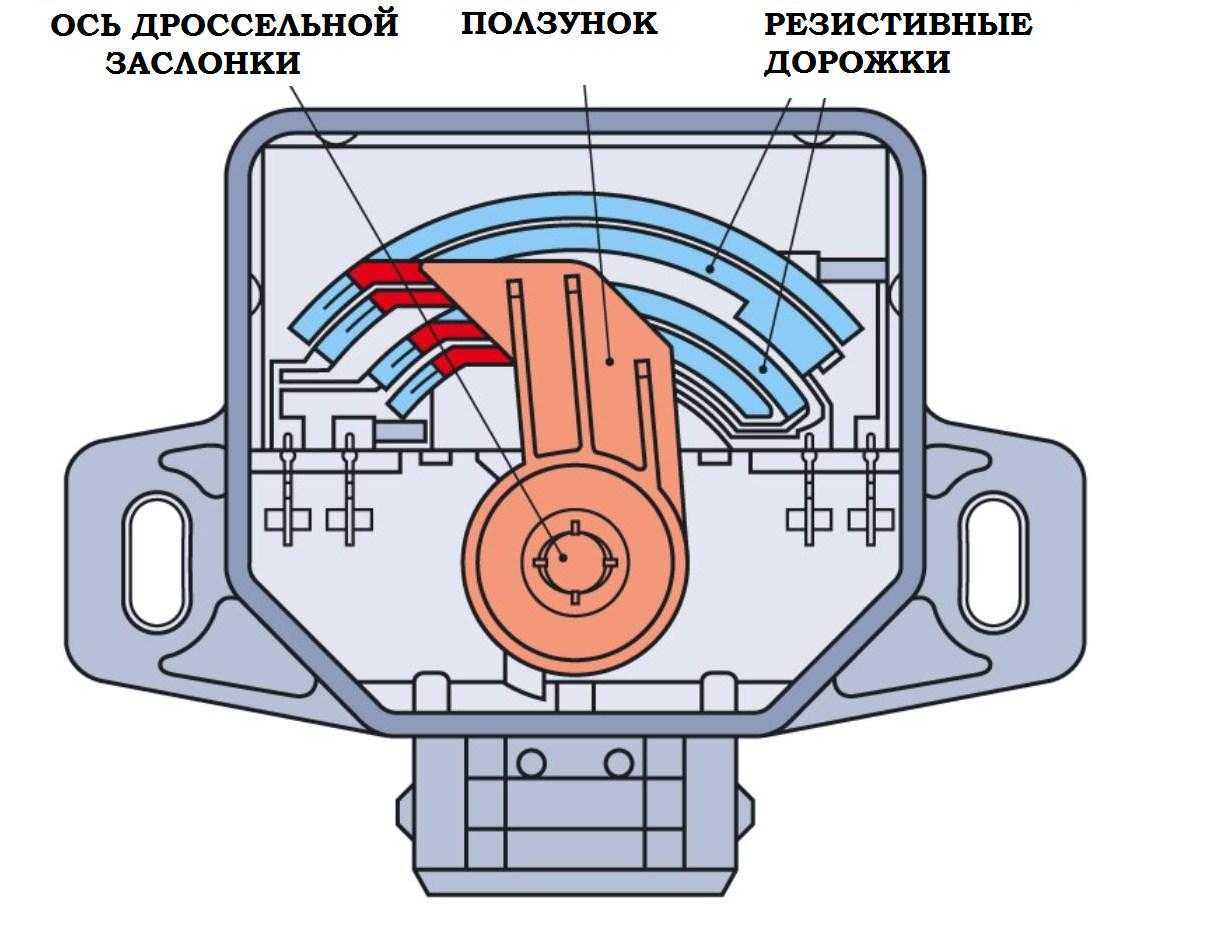

Конструкция ДПДЗ

По конструкции данный контроллер относится к классу резистивных датчиков, при этом:

1. Внутри устройства устанавливается подвижный ползунок, предназначенный для перемещения по специальной дугообразной плоскости. Последняя обязательно должна быть совмещена с заслонкой.
2. Когда водитель жмет на педаль газа, заслоночный узел открывается, а токосъемный элемент вращается по поверхности резистивного устройства. В результате на потенциометре изменяется параметр сопротивления.
3. Механизм контроллера в зависимости от типа может включать в себя магниторезистивную часть. Такой вид датчиков содержит в структуре чувствительный элемент, на который ставится магнит, он связывается с валом контроллера. При этом между ним и резистором контакт отсутствует.

При диагностике устройства следует знать, для чего нужен и на что влияет установленный клапан:

1. Контроллер используется для передачи на микропроцессорный модуль информации о том, в каком состоянии находится пропускной элемент в конкретное время;
2. Фактически представляет собой комбинацию двух резисторов — постоянного и переменного. Максимальное значение сопротивления этих устройств составляет около 8 Ом. При изменении положения заслонки меняется и этот параметр. Если она открыта, то величина напряжения на сигнальной части будет не менее 4 вольт. Когда заслонка максимально открыта, то показатель составит максимум 0,7 В.
3. За изменением уровня напряжения следит микропроцессорный модуль, который осуществляет регулировку объема горючего. Топливо используется для образования топливо-воздушной смеси. Если ДПДЗ неисправный и система контроля работает некорректно, то объем воздуха будет больше либо меньше. Это станет причиной неправильной работы двигателя в целом, в некоторых случаях возможен его выход из строя.

Пользователь Руслан К подробно рассказал о том, для чего используется контроллер ДПДЗ и на что он влияет.

Технические параметры датчика положения дроссельной заслонки:

1. Напряжение для обеспечения питания контроллера поступает на два контакта устройства — первый и второй.
2. Параметр сопротивления, появляющегося между этими выводами, варьируется в районе 1,8–2 кОм.
3. Значение открытия до упора запертой заслонки составляет от 0 до 2%.
4. Рабочий параметр напряжения, поступающего на второй и третий вывод при закрытой заслонке — от 0,25 до 0,65 вольта.
5. Количество полных циклов включения ДПДЗ составляет не менее 1 миллиона.
6. Рабочий параметр напряжения, подающегося на третий и второй контакты при полном дросселе, варьируется в диапазоне от 3,9 до 4,7 В.
7. Для градуировочной характеристики зависимости напряжения от угла поворота применяются линейные свойства. Эта величина измеряется в промежутке от 0 до 100 градусов. Уровень напряжения составляет от 0,25 до 4,8 В. Параметр наклона данного свойства будет около 48 мВ.
8. Рабочая зона датчика в линейной области варьируется в промежутке от 10 до 90 градусов. Наклон может составить до 39 мВ.

Принцип работы ДПДЗ

Принцип работы ДПДЗ таков:

1. При работе двигателя на холостых оборотах заслонка полностью заперта, воздушный поток поступает в цилиндры силового агрегата по отдельному каналу. Уровень напряжения на выходе устройства составляет не более 0,5 вольта. Датчик отправляет сигнал на микропроцессор для подачи топлива, что способствует поддержанию холостого хода ДВС.
2. При нажатии на педаль газа происходит перемещение ползунка контроллера по пленочной поверхности, обладающей резистивным напылением. В электроцепи, к которой подключен датчик, осуществяется снижение уровня сопротивления.
3. Микропроцессорный модуль фиксирует увеличение параметра напряжения на линии. В соответствии с полученными данными производится расчет и подготовка объемов воздуха и топлива для формирования горючей смеси. После этого она подается в цилиндры. Максимально допустимая величина вольтажа при открытой заслонке составляет примерно 4,5 вольта.
4. При резком нажатии на газ блок управления двигателем фиксирует скачок напряжения. В соответствии с этим в цилиндры ДВС подается порция обогащенной горючей смеси, чтобы улучшить динамический разгон машины.

Канал Starsauto подробно рассказал о принципе функционирования регулятора в авто.

Система подачи воздуха в дизельный двигатель

Результаты после МД тюнинга

Мы решили выполнить проверку действенности МД тюнинга. Сначала мы провели эксперимент на машине с тросиком. Проверка состояла из таких этапов:

• Полная заправка бензобака;
• Езда примерно 20 км;
• Снова полная заправка бензобака, расход топлива равен 2,01 л;
• Выполнение МД тюнинга на дроссельном узле 46 мм;
• Снова езда 20 км;
• Снова полная заправка бензобака, расход топлива составил 1,61 л.

Как видно, осуществление МД тюнинга позволило сэкономить приблизительно 20% топлива. Также повысилась мощность на низах.

Далее мы решили провести этот же эксперимент на авто с Е-газом. В данном случае модернизация дросселя позволила сэкономить примерно 9% топлива. Вдобавок ускорился отклик на газовую педаль.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

• В уплотненных местах форсунки;
• На выводных системах для испарений бензина;
• На стенках каркаса дросселя;
• На жиклерах холостого хода;
• На трубках усилителя вакуумного тормоза;
• На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

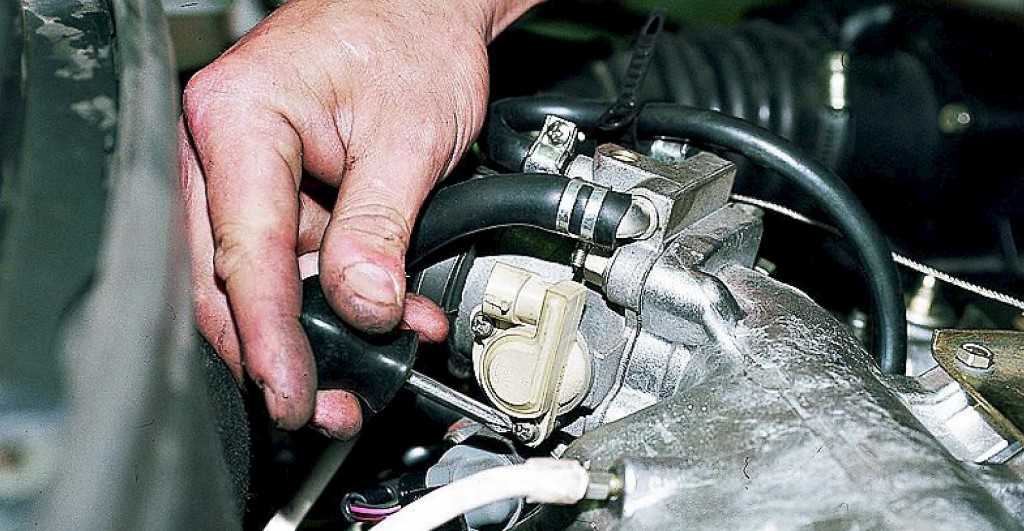

Замена датчика положения дросселя и регулировка нового устройства

В большинстве случаев заменить датчик достаточно просто и можно обойтись своими силами. Вся процедура состоит из трех основных частей: демонтаж старого неисправного устройства, установка нового ДПДЗ, сброс ошибки из памяти ЭБУ. В некоторых случаях потребуется произвести регулировку нового девайса.

Действия необходимо проводить при выключенном зажигании, при обесточенном датчике. Раскручиваем два винта крепления, и снимаем разъем с устройства. Ура, старый датчик снят.

Для установки нового датчика необходимо осторожно соединить торец оси дросселя с посадочным местом устройства. Отверстия должны быть совмещены во время поворота устройства по кругу

Далее необходимо вкрутить винты крепления и закрепить разъем.

Чтобы правильно сбросить ошибку из контроллера ЭБУ необходимо оставить отключенные клеммы от аккумулятора не менее чем на 8 часов. Приблизительно за такой срок память контроллера должна обнулиться. Самым надежным вариантом, если первый способ не помог, будет обратиться в сервис, где при помощи мотортестера проблема будет исправлена. С другой стороны, можно рискнуть продолжить использовать транспортное средство в «щадящем режиме», уповая на то, что рано или поздно ЭБУ самостоятельно сбросит ошибку.

Признаки неисправности дроссельной заслонки Лада Веста

Существует ряд показателей, указывающих на неисправность дроссельной заслонки. Симптомы могут проявляться по-разному в зависимости от вышедшей из строя детали. Чтобы понять, в каком направлении двигаться, необходимо ознакомиться с перечнем возможных симптомов повреждения дросселя вашей Lada Vesta:

• Неравномерность оборотов холостого хода
• Остановка двигателя, как на холостом ходу, так и при нажатии на газ
• Двигатель не запускается или глохнет сразу после запуска
• Потеря мощности двигателя
• Рывки при наборе скорости
• Периодически или постоянно горит лампа Check Engine

Как видите, признаков, указывающих на проблемы дроссельной заслонки, довольно много и все они могут указывать на многие другие неисправности. Поэтому, прежде чем осуществлять ремонт дроссельного узла, нужно исключить варианты неисправности других деталей вашего авто. Для этого воспользуйтесь алгоритмом действий, приведённым ниже.

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Регулировка ДПДЗ

Когда вы на все 100% уверены в работоспособности датчика, его нужно правильно отрегулировать. Настройка ДПДЗ, начинается с диагностики непосредственно самой дроссельной заслонки, если с ней все в порядке, идем дальше.

• Открутите, но не до конца крепежные винты.
• Затем, крутим корпус датчика до того положения, в котором напряжение будет изменяться только при открытии заслонки.
• Фиксируйте датчик и отправляетесь в путь!

То есть вы поняли да, каждая замена такого элемента, должна сопровождаться процедурой регулировки, иначе перебои в работе автомобиля могут продолжаться. Не ленитесь, наугад не всегда пройдет, да там работы-то на 15 минут!

В общем, вы поняли, при поломке автомобиля, не ищите проблему в сложном, лучше сначала посмотрите в простом и на первый взгляд, незаметном! Так, вы сэкономите и деньги, и время, и собственные нервы! Мой вам совет, для запаса не помешает запасной датчик, который нужно обязательно купить. Неисправности ДПДЗ ведь могут застать вас врасплох, где ни будь вдали от дома! На этом свое повествование я буду заканчивать. Успехов вам, побольше денег, а главное – здоровья и стабильно работающего двигателя! До скорого!

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Читать дальше: Объем багажника ваз 2111 универсал в литрах

Самостоятельная проверка работы ДПДЗ

Прежде чем ремонтировать и заменять датчик, надо самостоятельно проверить пластину и стенки дроссельной заслонки. Поскольку их очистка может восстановить работоспособность устройства, при наличии нагара следы загрязнений удаляются. Для этого используется чистая тряпка и очистительное средство для карбюратора.

Пошаговая инструкция по проверке ДПДЗ с помощью мультиметра

Инструкция пошаговой проверки ДПДЗ с помощью мультиметра выглядит так:

1. Сначала надо проверить наличие заземления и убедиться, что контроллер подключен к источнику опорного напряжения. Далее можно приступать непосредственно к проверке ДПДЗ.
2. От регулятора отключается штекер с проводкой. Необходимо произвести визуальную диагностику колодки и клеммы на предмет повреждений или загрязнений.
3. Берется тестер, и на нем выставляется необходимый режим, например, 20 В. Ключ в замке прокручивается, чтобы активировать зажигание, при этом силовой агрегат запускать не нужно.
4. Красный щуп тестера соединяется с положительной клеммой АКБ, а черный подключается к каждому из трех контактных элементов на штекере датчика. В результате один из контактов при соединении покажет напряжение 12 вольт (это заземление). Надо запомнить цвет данного проводника. Если контактный элемент не показывает 12-вольтное напряжение, это говорит о неисправности электроцепи, по которой подключен регулятор. В результате отсутствия заземления контроллер не сможет эффективно работать, поэтому надо определить поврежденный провод и заменить его.
5. Зажигание в автомобиле отключается.
6. Затем черный щуп тестера надо подключить к контакту заземления на колодке ДПДЗ.
7. Ключ в замке прокручивается, чтобы активировать зажигание. Мотор машины не запускается.
8. Красный контакт мультиметра надо соединить с каждым оставшимся выходом на колодке. На одном из них уровень напряжения должен составить порядка 5 вольт. Этот контактный элемент предназначен для передачи опорного напряжения на контроллер. Третий выход является сигнальным.
9. Если диагностика показала, что 5-вольтное напряжение на контактах отсутствует, это говорит о дефекте проводки. Надо определить поврежденный кабель и заменить его.

Чтобы убедиться в том, что контроллер выдает корректный сигнал, потребуется две скрепки. Их могут заменить два куска провода.

Для тестирования нужно произвести следующие действия:

1. Красный выход мультиметра соединяется с сигнальным контактом контроллера. Черный необходимо подключить к кабелю заземления.
2. Ключ прокручивается в замке, производится активация зажигания.
3. Необходимо удостовериться в том, что заслонка дроссельного узла полностью закрыта.
4. Тестер должен показать параметры в промежутке от 0,2 до 1,5 вольта. Этот момент надо уточнить в сервисной книжке, поскольку все зависит от конкретной модели авто.
5. Если диагностика показала 0 вольт, надо убедиться, что был выбран правильный режим тестера. Обычно измерение производится в диапазоне 10–20 вольт. Если показания все равно составляют 0 вольт, диагностика продолжается.
6. Затем надо постепенно открыть заслонку полностью. Если есть помощник, он может нажать на педаль газа.
7. Когда заслонка открыта, на тестере должно отобразиться значение в 5 вольт. При медленном открытии заслонки показатель напряжения должен постепенно увеличиваться. Если при различных положениях происходят скачки либо зависание рабочего параметра, контроллер функционирует некорректно, требуется его замена.
8. После завершения проверки зажигание отключается.

Для автомобилей ВАЗ диагностика работы контроллера выполняется так:

1. Заслонка полностью закрывается. Ключ вставляется в замок, активируется зажигание.
2. С помочью тестера выполняется диагностика значения напряжения на выходе контроллера. Этот параметр должен составить не выше 0,7 вольта. Чтобы точно определить выход, необходимо посмотреть на разъем. Два проводника от него идут на массу и питание, а третий — выходной.
3. После выполняется открытие заслонки, при этом величину напряжения необходимо проверить еще раз. Полученный параметр должен составить не менее 4 вольт.
4. Затем измеряется напряжение при открытии и закрытии заслонки. Когда данное устройство меняет положение, рабочая величина должна изменяться плавно, без скачков.

Канал AvtoTechLife рассказал о разных способах проведения проверки работоспособности датчика.

Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

1. Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
2. Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

Изменяем алгоритм работы заслонки печки ВАЗ 2110

Для начала необходимо снять и отсоединить от контроллера САУО 6-клеммовую и 13-клеммовую колодки. Теперь по вышеприведенной схеме производим подключение кнопки стеклоподъемника :

После того как, подключение кнопки управления было выполнено, соединяем 6-клеммовую колодку которая предназначена для включения вентилятора печки ВАЗ 2110. Вторую снятую колодку оставляем не подключенной. Теперь остается вмонтировать кнопку в панель торпеды и управление заслонкой печки ВАЗ 2110 в ручном режиме готово.

И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать. Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

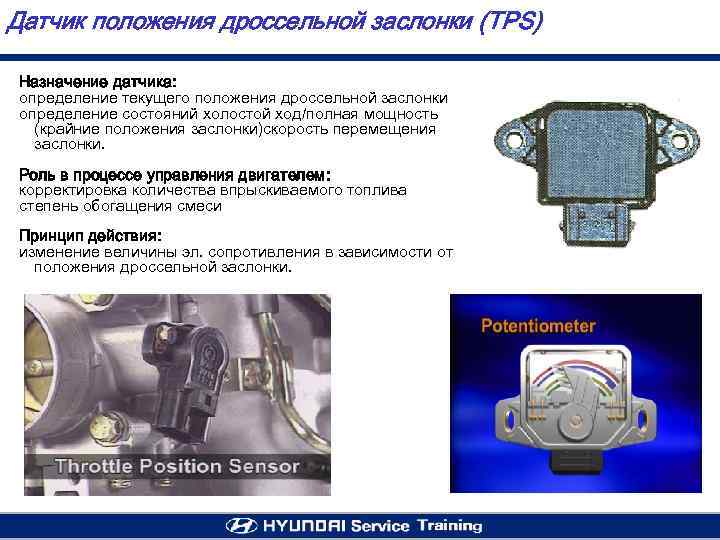

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

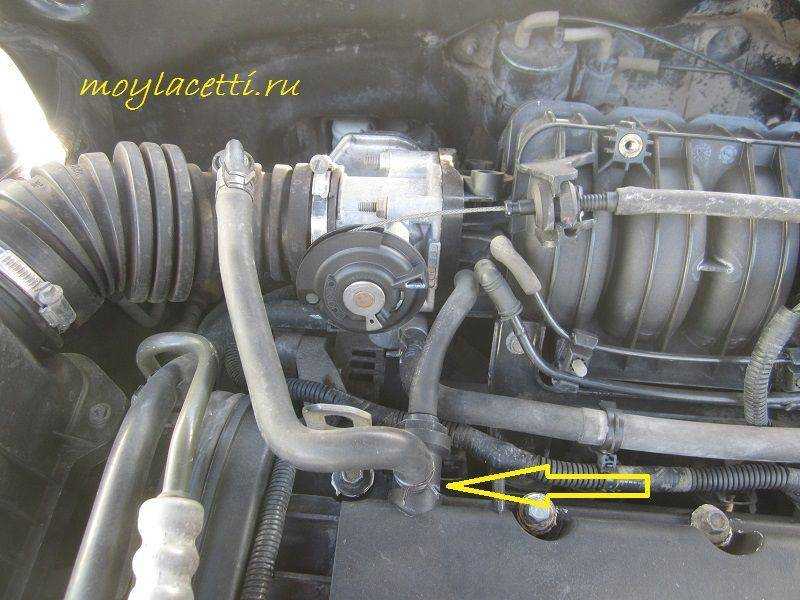

Расположение контроллера на дросселе

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.

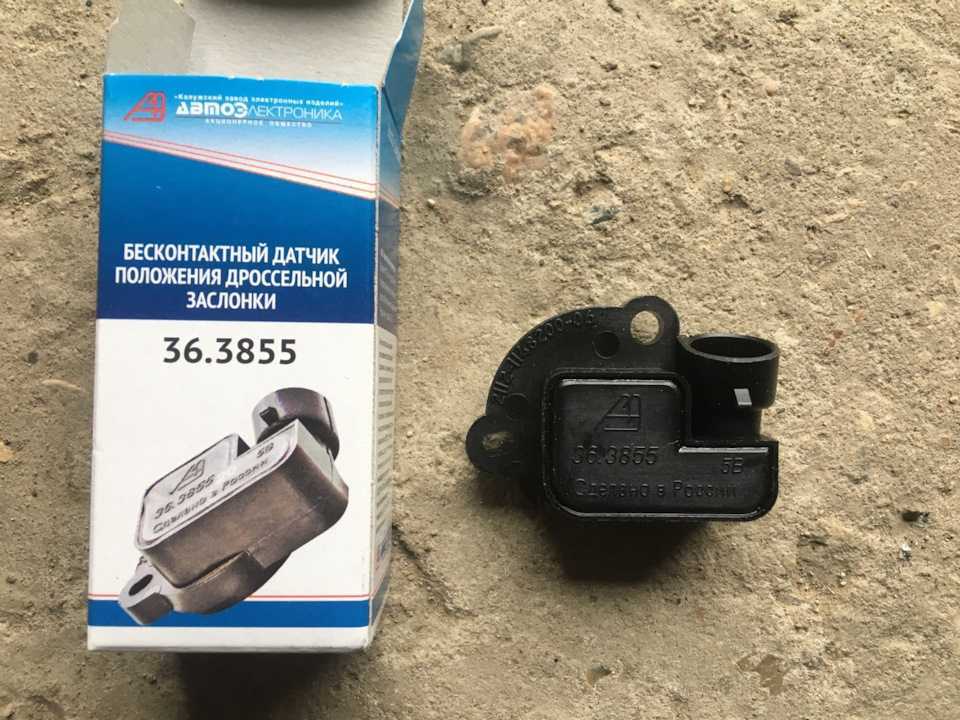

2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Когда необходим сброс адаптаций?

Вот что гласит официальное руководство Шевроле:

— Замена на новый контроллер ЭСУД

— Замена нового корпуса дроссельной заслонки (MTIA, ETC)

— Замена на новый клапан РХХ

— Очистка корпуса дроссельной заслонки от нагара

Я бы ещё добавил такой пункт:

Ошибки и сбои в процессе работы ДПДЗ и РХХ. Немного остановлюсь на этом моменте.

Дело в том, что существует некая зависимость между положением ДЗ и положением РХХ. То есть, если положение ДЗ = 2,5%, то положение РХХ примерно будет равно 20-25 Шагам.

Но периодически обращаются люди с нестабильными оборотами холостого хода и при диагностике можно увидеть картину, когда положение ДЗ = 0, а шаги РХХ = 40! В этой проблеме помогает именно сброс адаптаций, хотя владелец авто до этого не проводил никаких манипуляций с дроссельным узлом.

Это следствие каких-то кратковременных сбоев в системе. Вот один из примеров на нашем форуме, когда манипуляции с клапаном вентиляции картера привели к похожему сбою. Поэтому данный пункт также имейте ввиду.

Также такое явление встречается из-за неправильной регулировки троса педали акселератора.

Ну а теперь рассмотрим, собственно, сам процесс сброса адаптаций и почему он необходим после чистки дроссельной заслонки.

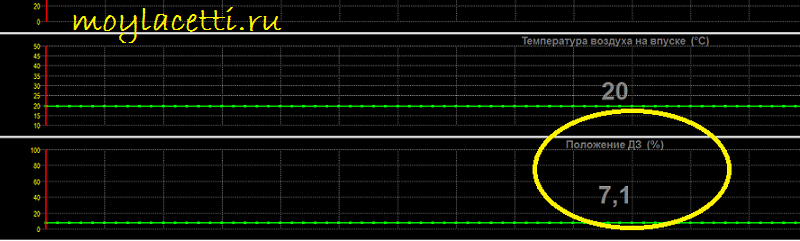

Нормальное положение ДЗ на холостом ходу прогретого двигателя без нагрузки составляет 2 — 3,5%.

Она открыта ровно на столько, сколько необходимо для прохождения нужной массы воздуха, чтобы обеспечить заданные обороты холостого хода.

Со временем заслонка и корпус дроссельного узла обрастают грязью, уменьшая зазор для прохождения воздуха.

Чтобы поддерживать заданные обороты, ЭБУ вынужден постепенно всё больше приоткрывать регулятор холостого хода. Со временем эти значения вырастают до 50-60 шагов РХХ или 5-7% положения ДЗ.

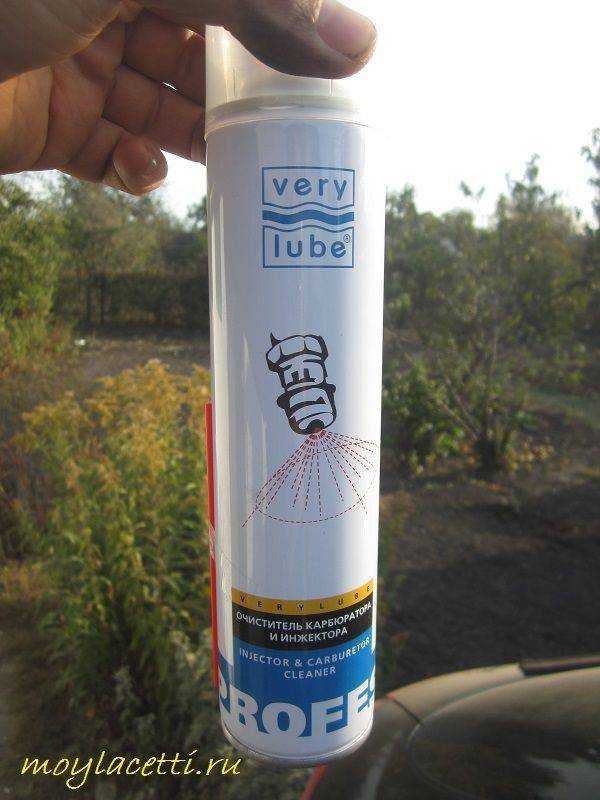

Это означает, что пора почистить дроссельный узел.

Мы его благополучно чистим и потом запускаем двигатель. И тут начинаются проблемы, ведь ЭБУ помнит значения 7% положения ДЗ для этого режима работы, но обороты теперь значительно выросли, ведь теперь нет преграды на пути у поступающего воздуха (обороты начинают зависать на высоких значениях). ЭБУ не может понять, что происходит и начинает пытаться их отрегулировать (обороты начинают плавать).

Вот на этом этапе и необходимо наше вмешательство. Нам нужно вернуть ЭБУ снова на заводские значения, снова выставить его на стартовую позицию, чтобы он начал снова адаптироваться.

Это можно сравнить с обычным 10-литровым ведром. Допустим, мы его полностью наполнили, влив туда 10 литров пива. Чтобы ещё в него влить 10 литров — нам необходимо сначала вылить уже имеющиеся в нём.

Так и в случае с ЭБУ. Мы стираем адаптивную память, чтобы блок начал обучаться и адаптироваться заново.

Следящая система управления на примере управления дроссельной заслонкой автомобиля

Причины неполадок

Основной причиной неисправности датчика дроссельной заслонки становится подгорание контактов или стачивание резистивного слоя. Чаще повреждаются контактные ДПДЗ — их ещё называют резистивными. Принцип их функционирования заключён в передвижении особого ползунка по резистивным дорожкам. Последние рано или поздно стачиваются, и регулятор передаёт ложную информацию. Таким образом, причины повреждения ДПДЗ контактного типа следующие:

• износ резистивного слоя, поломка наконечника или другое повреждение механического свойства;
• истирание напыления основы, что не позволяет току повышаться;
• устаревание приводных шестерён ползунка и других подвижных частей регулятора — контакт может пропадать, если зазор между ДПДЗ и проводником оси увеличивается;
• обрыв сигнальной или питающей проводки;
• вышло из строя реле;
• пробои в цепи;
• окисление, загрязнение, коррозия соединений.

Окисление и коррозия датчика дроссельной заслонки

Магнитные или бесконтактные регуляторы выходят из строя редко, так как не включают напыления. Поэтому неполадки сводятся лишь к повреждениям выводов, соединений и проводов.

Как и было сказано, первым реагирует на неисправность ДПДЗ мотор. Особенно часто это происходит в холостом режиме функционирования двигателя. Дело в том, что в инжекторных системах нет карбюратора, управляющего агрегатом в режиме холостого хода. Всю регулировку выполняет электроника, оперируя исключительно данными, которые посылает датчик.

Замена датчика положения дроссельной заслонки

Процедура замены очень проста. Она зависит от легкости доступа к самому датчику. Отверстия на датчике расположены так, что практически исключается возможность установки некорректным образом. Вам потребуется отвинтить всего лишь два болта (винта) и поставить новый датчик. Крайне не рекомендуется устанавливать датчики, не соответствующие модели авто. Их работа будет неадекватна и непонятна. Бортовой компьютер будет распознавать их неправильно, что приведет к поломке самого датчика и выходу из строя компьютера.

Некоторые графитовые датчики, которые устанавливаются на автомобили, имеют относительно небольшой ресурс. В отличие от них у бесконтактных электромагнитных датчиков ресурс гораздо выше, но они боятся влаги. Еще для них очень важен такой аспект, как правильная установка.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2004 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а6, Ауди а8, Ауди q7)
• BMW
• Chrysler (Крайслер Себринг)
• Dodge (Додж Авенджер, Джорней, Калибр)
• Fiat (Фиат Браво)
• Ford (Форд Фокус, F-150)
• Honda
• Jeep (Джип Компасс, Патриот)
• Kia
• Lexus
• Mazda (Мазда 3, Мазда 6)
• Mercedes (Мерседес m272, ml350, w164, w203, w211)
• Nissan (Ниссан Альтима, Роуг, Теана)
• Skoda (Шкода Октавия)
• Ssangyong (Саньенг Актион)
• Subaru
• Suzuki
• Volkswagen (Фольксваген Пассат, Туран, Тигуан)
• Volvo

С кодом неисправности Р2004 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0202, P2005, P2008, P2017, P2107.

Регулировка нового датчика положения дросселя

В большинстве случаев, современные датчики необходимо настроить после установки в автомобиль. Для этого после монтажа следует полностью закрыть заслонку и подключить щупы мультиметра к массе и выходу ДПДЗ. Устройство должно находиться в режиме вольтметра, и подключаться относительно полярности. Далее датчик поворачивается так, чтобы тестер показал минимальное напряжение. В подобном положении датчик необходимо плотно закрепить.

Иногда, после этого можно заметить завышенные холостые обороты. В подобном случае требуется провести «обучение» ЭБУ новым настройкам датчика. Для этого на 20–25 минут сбрасываются клеммы с аккумулятора, и устанавливаются обратно только при закрытой дроссельной заслонке. Далее на несколько секунд включается зажигание, но не заводится двигатель.

Спустя 15–20 секунд работы зажигания его можно выключить. Процедуру необходимо повторить по второму кругу. За это время контроллер ЭБУ успеет сохранить новые параметры датчика.Главное, при замене датчика положения дросселя использовать исключительно оригинальные устройства хорошего качества. Предметы низшей пробы могут поддаваться воздействию температуры и искажать данные.

Чтобы правильно отрегулировать и настроить работу контроллера во избежание ошибок делают так:

1. Открывается моторный отсек машины, снимается гофрированный шланг, который идет на впускной коллектор. Прежде чем регулировать устройство, надо визуально осмотреть состояние заслонки. При наличии загрязнений элемент подлежит очистке с помощью тряпки, смоченной в бензине. Нелишним будет прочистить впускной коллектор.
2. Затем необходимо ослабить упорный винт заслонки дросселя (этот компонент открывается до конца и отпускается). Когда выполняется это действие, можно услышать щелчок удара об упор.
3. Осуществляется регулировка натяжения упорного винта (при выполнении этой задачи необходимо щелкать заслонкой). Если этот элемент перестанет заедать и будет двигаться свободно, болт надо закрепить посредством гайки.
4. На следующем этапе нужно ослабить винты, фиксирующие регулятор. Берется мультиметр, поскольку без него отрегулировать работу контроллера не получится. Один выход прибора надо соединить с контактной составляющей датчика холостого хода, второй должен быть подключен между заслонкой и упорным винтом.
5. Затем корпус регулятора начинает прокручиваться. Это происходит до момента, пока величина напряжения на дисплее мультиметра не будет изменяться с открытием заслонки.
6. По завершении регулировки фиксирующие винты можно затянуть.

Пользователь Дмитрий Мазницын подробно рассказал о самостоятельном выполнении регулировки ДПДЗ своими руками на примере автомобиля Фольксваген Пассат.

Калибровка датчика

Если устройство было отрегулировано, может потребоваться его дополнительная калибровка перед эксплуатацией.

Данный процесс включает следующие действия:

1. От аккумуляторной батареи отключаются клеммы. Используя гаечный ключ, зажим на отрицательном выводе ослабляется. После отключения питания в бортовой сети необходимо подождать не менее двадцати минут.
2. Клеммный зажим устанавливается обратно. На этом этапе надо убедиться, что заслонка полностью закрыта. Если нет, то необходимо сделать это.
3. Ключ нужно устанавливать в выключатель, включается зажигание приблизительно на 15 секунд. Двигатель не запускается. После зажигание можно выключить.
4. Теперь следует подождать около двадцати секунд. Блок управления должен запомнить информацию о технических параметрах датчика.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно. А перед установкой элементов следует проверить общее состояние этого элемента

Если у иглы имеется большой свободный ход, то деталь подлежит замене

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Замена дроссельной заслонки — поможет?

Замена поможет в том случае, если виновником неприятностей с вашим автомобилем является именно заслонка, то есть, ее металлический корпус. В ином случае новая заслонка со старыми датчиками будет показывать все те же проблемы. Следует внимательно относиться к вопросам диагностики, чтобы не тратить время и деньги на ненужные процедуры.

Для замены дроссельного узла следует подыскать оригинальный вариант. На популярные автомобили вы можете найти китайские аналоговые детали, но их качество и срок службы не порадуют владельца авто. Оригинал должен быть новый, так как в б/у дроссельной заслонке с разборки уже будут те проблемы, от которых вы пытаетесь избавиться. Так как стоимость нового оригинального узла довольно высокая, лучше уделить время более тщательной диагностике и точно понять, в чем же заключается проблема в вашем автомобиле.
