Устройство и принцип работы
Конструкция прикуривателя достаточно проста. Внутри металлического патрона нихромовая спираль, которая разогревается. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии на рукоятку происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле и прибор отщелкивается до первоначального положения.
Напряжение тока цепи составляет 12 вольт. Поэтому не рекомендовано подключать к разъему прикуривателя более мощные устройства. Это приведет к перегреву и перегоранию предохранителя.
На сам прибор приходит три провода:
- черный – минус или масса, которая приходит на кузов авто;
- красный – отвечает за напряжение нагревательного элемента, подключен к плюсовой клемме аккумулятора через предохранитель;
- желтый – провод лампы подсветки.

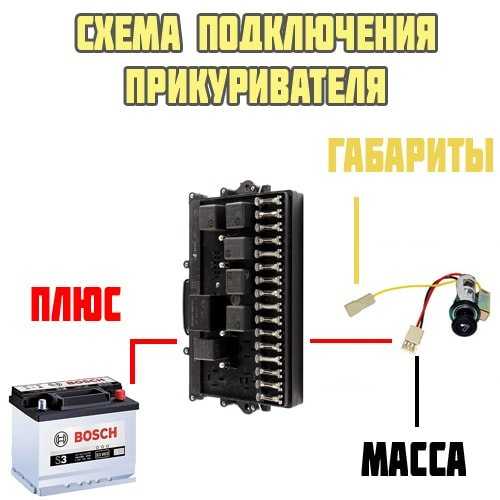

Схема подключения
Подключение прикуривателя не отличается сложностью. Устройство соединяется с бортовой сетью всего тремя проводами.
- Черный провод – масса авто подключается к корпусу прикуривателя.
- Красный провод – питание крепится на клемму в торце корпуса. Этот резьбовой зажим одновременно является креплением фиксатора нагревателя, поэтому питание поступает и на него.
- Желтый провод – питание подсветки приборов подключается к патрону лампы. Масса, на который подается через его контакт с корпусом прикуривателя.
Ваз 2104-07
Функции
В современном обществе важен не столько прикуриватель, сколько само его гнездо. Именно в это отверстие вставляются другие электрические приборы, без которых многим автолюбителям просто не обойтись. Говоря простым языком, гнездо – это так называемая розетка, только не в доме, а в машине. С его помощью можно заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется более новыми, разнообразными автомобильными аксессуарами и гаджетами, которые работают от электричества.
Прикуриватель – простое устройство, но даже в его работе могут случаться казусы и неполадки. В этой статье описаны все возможные варианты неисправности в работе прикуривателя, а также способы устранения неполадок для разных автомобильных марок.
DOM
1 of 8
Ресторанный комплекс к услугам поклонников масштабных гастрономических проектов. Под одной крышей собраны ресторан, кафе, караоке-клуб. За окнами и террасой волнуется бескрайнее Черное море с белоснежными яхтами.
Марку заведение держит отлично. Залогом прекрасного дня для завсегдатаев становятся завтраки, состоящие из каш, омлетов, блинов. Превосходный выбор морепродуктов. Угостят отменным карпаччо из креветок, брускеттой из краба и эскалопом из фуа-гра. На горячее – изумительно нежная жареная осетрина.
Цены: бокал самого дешевого вина стоит 890 р. Рулет из тунца с камчатским крабом оценивается в 1800 р., теплый салат с морепродуктами в 980 р. Порция риса – 260 р., бокал молочного коктейля 380 р. Утренняя каша 180, омлет 120 р. Кальян один из самых дорогих на побережье – 2500 р.
Ресторан Д.О.М. Сочи. 06.07.2016
00:25
Ресторан D.O.M. Сочи 2020. Морозовы.
00:36
Сочи ресторан-караоке Дом ! Ты просто Космос Саш )))
03:40
Адрес: ул. Несебрская, 1а, Grand Marina Сайт: www.dom-restaurant.ru
Скачивание книги
Не работает прикуриватель и магнитола на ваз-2110: основные причины
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Почему не работает прикуриватель Лансер 9
Прибор находится на передней панели авто. Принцип работы прикуривателя Мицубиси прост. Внутри металлического патрона находится нихромовая нить, которая разогревается при замыкании контактов. При нажатии на кнопку прикуривателя автоматом происходит замыкание контактов, и спираль начинает разогреваться. По достижению максимальной температуры термореле дает команду на отщелкивание патрона.
Со временем устройство может поломаться, срабатывает предохранитель. Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности.
- Перегоревший предохранитель. Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.
- Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы. Ремонтировать такой прибор просто – достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта.
- Обрыв провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи. Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю.
- Перегоревшая лампочка подсветки. Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто. Он отвечает за подсветку прибора.
Предохранитель прикуривателя Митсубиси Лансер 9
При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.
- Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок.
- На задней крышке ящика расположен пинцет для того, чтобы удобнее вытаскивать предохранители, а также два запасных элемента номиналом 20/30 ампер.
- Нас интересует элемент за номером 22 (см. фото). Именно он отвечает за прикуриватель автомобиля.
- Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек. Не подходят предохранители с номиналом больше, чем 15 ампер. Это может привести к короткому замыканию или пожару.
Это интересно: Размещение кнопки блока отопителя в автомобиле Mitsubishi Lancer 9
Предохранители на Митсубиси Лансер 10: где находятся, схема
В случае отказа электрооборудования автомобиля в первую очередь необходимо проверить предохранители, обслуживающие данное оборудование.
Предохранители и плавкие вставки в Mitsubishi 1 (с 2008 года выпуска) находятся в трех зонах:
- под приборкой;
- в подкпотном пространстве;
- на АКБ + клемма.
На крышках имеются пиктограммы и подписи предохранителей. Они могут быть выполнены на разных языках.
Замена неисправных предохранителей производится с помощью специального пинцета.
Салонные предохранители
Находятся под декоративной крышкой на торпеде. Она легко снимается без специального инструмента.
Доступ к предохранителям нормальный.

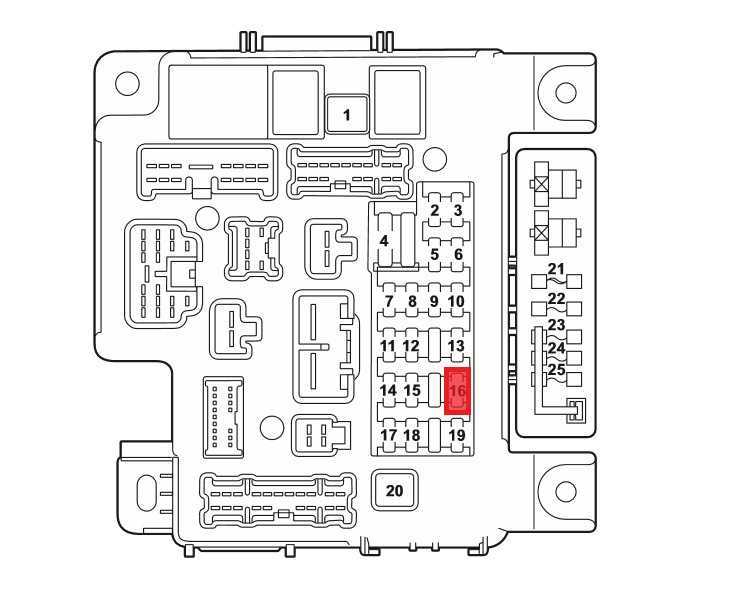

Расшифровка к рисунку 2
| Назначение | Номер позиции | Номинал |
|---|---|---|
| Двигатель печки | 1 | 30A |
| Стопы | 2 | 15A |
| Противотуманки сзади | 3 | 10A |
| Дворники | 4 | 30A |
| Доп.приборы | 5 | 10A |
| ЦЗ | 6 | 20A |
| Магнитола | 7 | 15A |
| Главное реле ECU | 8 | 7,5A |
| Освещение внутреннее | 9 | 15A |
| Аварийка | 10 | 15A |
| Дворники сзади | 11 | 15A |
| Приборная панель | 12 | 7,5A |
| Прикуриватель, дополнительный разъем | 13 | 15A |
| Ключ старта | 14 | 10A |
| Электролюк | 15 | 20A |
| Зеркала | 16 | 10A |
| Блокировка дифференциала | 17 | 10A |
| Задний ход свет | 18 | 7,5A |
| Доп.разъем | 19 | 15A |
| Управление стеклами | 20 | 30A |
| Обогрев заднего стекла | 21 | 30A |
| Подогрев зеркал | 22 | 7,5A |
| Дополнительное питание (усилитель антенны) | 23 | 15A |
| Привод сидений | 24 | 25A |
| Подогрев сидений | 25 | 30A |
Предохранители под капотом
Расположение блока показана на рисунке 3 (позиция 11).
Внешний вид и демонтаж крышки приведен на рисунке 4.
Фотография расположения элементов приведена на рисунке 5
Фото блока на АКБ
| Назначение | Номер позиции | Номинал |
|---|---|---|
| Противотуманки | I | 15A |
| ECU | 2 | 7,5A |
| АКПП | 3 | 20A |
| Сигнал | 4 | 10A |
| Генератор | 5 | 7,5A |
| Насос омывателя | 6 | 20A |
| Климат-контроль | 7 | 10A |
| Цепь питания заслонки | 8 | 15A |
| Противоугонка | 9 | 20A |
| Обогрев двориников | 10 | 15A |
| Замок задней двери | 12 | 30A |
| Дневной освещение | 13 | 10A |
| Дальний левый | 14 | 10A |
| Дальний правый | 15 | 10A |
| Дальний/ближний левый (ксенон) | 16 | 20A |
| Дальний/ближний правый (ксенон) | 17 | 20A |
| Ближний с галогенкой левый | 18 | 10A |
| Ближний с галогенкой правый | 19 | 10A |
| ECU | 20 | 10A |
| Высоковольтная катушка | 21 | 10A |
| ECU | 22 | 20A |
| Бензонасос | 23 | 15A |
| Стартер | 24 | 30A |
| Не используется | 25 | — |
| АБС | 26 | 40A |
| АБС | 27 | 30A |
| Электровентилятор кондиционера | 28 | 30A |
| Электровентилятор радиатора | 29 | 40A |
| Доп. устройства (антенна и др.) | 30 | 30A |
| Усилок звука | 31 | 30A |
| ECU (дизель) | 32 | — |
| Главный предохранитель | 33 | 120A |
| Предохранители салона | 34 | 80A |
| Дополнительный | 35 | 80A |
| Предохранители подкапотного блока, свет | 36 | 120A |
| Предохранители салона, реле вентиляторов | 37 | 80A |
Цветовая гамма предохранителей в зависимости от номинала приведена на рис.7
Для различных модификаций автомобилей приведенное описание может немного отличаться назначение предохранителей.
Допускается увеличение номинала предохранителей не более 20% от указанного в таблицах.
Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей
- Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
- В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
- Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер). Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала). Нельзя одновременно доставать несколько предохранителей для проверки.
Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.
Подключение прикуривателя
Устройство получает питание от электросети автомобиля. Его подключение осуществляется через монтажный блок без использования реле, напрямую от аккумуляторной батареи. Защиту сети обеспечивает плавкий предохранитель, рассчитанный на эксплуатацию при силе тока не выше 10 ампер.
С целью дополнительной защиты цепей питания, а также для ручного управления подачей тока, прикуриватель может быть подключен через реле. Однако в автомобилях отечественного производства подобная схема подключения не используется. К патрону, расположенному в панели, подходит 3 провода:
- Постоянный «минус»;
- Постоянный «плюс», подведенный через предохранитель с аккумулятора автомобиля;
- «Плюс» с габаритных ламп, подходящий к лампочке подсветки устройства и работающий только тогда, когда включено внешнее освещение.
Короткие замыкания
Это одна из серьезных причин. Если будут как-либо соприкасаться оголенные провода, имеющие противоположные полярности, то возникает короткое замыкание. По этой причине часто перегорает предохранитель печки. И он будет гореть до тех пор, пока владелец не заменит или не заизолирует поврежденные провода.
Короткие замыкания могут случиться в любом участке электрической системы автомобиля. Многие жалуются, что выходит из строя предохранитель, который защищает прикуриватель. Первым делом не стоит разбирать разъем, вынимать его и идти за новым. Все может быть гораздо проще.
Если перегорел предохранитель прикуривателя, то дело может быть в большой мощности устройства, которое в этот прикуриватель подключено. Также дело может быть в качестве контактов. Зачастую, адаптеры китайские, а качество контактов в них очень низкое. Рекомендуются перед применением радикальных мер вначале тщательно осмотреть конструкцию прикуривателя и найти слабое место. Обычно такие места есть – в них легко может случиться короткое замыкание. Нужно тщательно осмотреть контакты и по возможности как-нибудь заизолировать их. Обычно после того, как слабое место будет найдено и причина КЗ решена, то больше не перегорает предохранитель прикуривателя.
Дизайн
Предохранители и реле mitsubishi lancer 9 (cs), 2001 — 2007 Внешность автомобиля действительно получилось яркой. И если «девятка» во многом была скучной, то это поколение не оставит никого равнодушным. Машина удачно смотрится в первую очередь за счет акульего силуэта и широкой решетки радиатора. В новом поколении японцы переработали практически все части кузова. Так, была изменена оптика, капот, геометрия бампера, задних фонарей и даже боковая линия. «Митсубиси Лансер 10» вовсе не похож на своего предшественника. Штатно автомобиль идет с 16-дюймовыми спицевидными колесами. Но многие выполняют тюнинг. «Митсубиси Лансер 10» отлично смотрится с дисками от «Эволюшн», а также различными пластиковыми обвесами. И хотя с завода машина идет с декоративными накладками, владельцы клеят дополнительно «губу» на бампер (а-ля бюджетный «Эвик»). Это придает машине еще большей агрессии и спортивности. В отличие от «девятки», очень легко поддается тюнингу «Митсубиси Лансер» 10. На этом автомобиле невозможно остаться незамеченным. Уж слишком яркий образ создали японцы.
Отличительная черта десятого поколения — высокий спойлер на крышке багажника. Но он имеется не во всех комплектациях. С ним образ машины более гармоничный и законченный. Также сюда подходят спойлеры от спортивной версии «Митсубиси Лансер Эволюшн».
Что говорят про кузов и лакокрасочное покрытие японского автомобиля «Митсубиси Лансер 10» отзывы владельцев? Металл на этом седане тоньше, чем на «девятке». Однако ржавчина не образуется долгое время. За пять — семь лет эксплуатации могут проскакивать еле заметные «паучки» в районе крышки багажника. Да и то потому, что в этом месте постоянно влажно. А вот лакокрасочное покрытие оставляет желать лучшего. Спереди быстро образуются сколы. Да, металл при этом не ржавеет. Но кому нужен автомобиль с подобными изъянами по краске? Поэтому имеет смысл «закатать» машину в прозрачную бронепленку, хотя бы спереди. Так можно действительно сохранить первозданный вид лакокрасочного покрытия.
Замена предохранителей на ВАЗ 2114
Когда в работе электросети автомобиля и двигателя обнаруживаются какие-то неполадки, будь то перегорание лампочек или отказ каких-нибудь электрических устройств водитель должен в первую очередь проверить работоспособность предохранителей. Порядок действий при этом следующий:
- определить, где находятся предохранители на ВАЗ 2114, которые возможно вышли из строя. Для этого посмотреть в руководстве по эксплуатации машины схему расположения защитных устройств и определить, находятся они в монтажном блоке или под приборной доской в районе расположения ног переднего пассажира;
- при работе с электросистемой автомобиля обязательно отключается «минусовой» контакт аккумулятора;
- открыть пластмассовые защелки, удерживающие крышку монтажного блока;
- снять с крепления в правой верхней части блока пластмассовый пинцет, он может быть красным, прозрачным или желтым;
- взять защитное устройство, в цепи которого предполагается поломка, пинцетом за корпус и вытащить предохранитель;
существуют правила, выработанные опытом эксплуатации, как проверить предохранитель. В первую очередь надо визуально определить, прогорела плавкая вставка внутри корпуса или ЗУ находится в исправном состоянии;
- если разрушение вставки визуально определить невозможно, требуется проверить защитное устройство с помощью прибора;
- в том случае, если получено подтверждение, что перегорает предохранитель, необходимо его заменить на работоспособный. Цена на блок предохранителей ВАЗ 2114 на автомобильном рынке составляет около 2000 рублей, а набор из отдельных ЗУ подобного типа будет стоить 150 -250 рублей.
Категорически запрещено ставить вместо вышедших из строя ЗУ самодельные устройства или перемычки, а также предохранители с другим номинальным током вставки. Возможно короткое замыкание, вплоть до пожара.
При работе с монтажным блоком нельзя применять металлические отвертки или другие металлические инструменты, это может привести к КЗ и выходу из строя монтажных дорожек блока.
Предлагаем Вам посмотреть полезное видео:
Данное устройство является основным в любой электрической цепи, потому что выполняет защитные функции. Представьте себе, провода, идущие на печку, внезапно замкнули и начинают стремительно нагреваться. Чтобы не было пожара, плавкая вставка этой цепи сгорает первой и снимает напряжение. Таким образом, любой предохранитель оберегает автомобиль.
Чтобы получить доступ к монтажному блоку, необходимо открыть капот, а затем, найди черную коробку в углу пространства. Не перепутайте ее с воздушным фильтром, они имеют совершенно разные размеры, а соответственно, назначение. На концах коробки отстегните защелки, после этого поднимите верхнюю крышку. Перед вами предстанут все предохранители, а также электрические реле автомобиля ВАЗ 2114 инжектор.
Устройство прикуривателя автомобиля
Несмотря на внешнюю простоту, устройство автоприкуривателя представляет довольно сложную техническую конструкцию:
На центральный контакт 1 подают напряжение питания + 12 Вольт через предохранитель номиналом 10 – 30 Ампер (зависит от типа прикуривателя и марки автомобиля). Рабочий элемент 9 обычно выполнен из спиральной нагревательной нихромовой пластины. Его центральный контакт соединяется с контактом 1 (напряжение питания) после нажатия на кнопку 6 съемного элемента прикуривателя 5.
Биметаллические пластины 10 фиксируют момент прижатия съемного элемента к контакту прикуривателя. По мере нагревания электрического элемента 9 температура биметаллических пластин увеличивается, они изменяют геометрические размеры, крепление фиксаторов ослабляется, и пружина 3 выталкивает съемную часть из гнезда, тем самым сообщая о моменте полного разогрева.
В большинстве современных прикуривателей имеется лампочка или светодиодные элементы для подсветки гнезда в темное время суток.
prikur
На «Гетце» установлены и прикуриватель (слева), и розетка. Хорошо видны разные конструкции торцевого контакта. На «Гетце» установлены и прикуриватель (слева), и розетка. Хорошо видны разные конструкции торцевого контакта.
Одна беда: поскольку центральный контакт штекера подпружинен, плохо подобранная вилка может легко выскочить из гнезда (что прикуривателя, что розетки), особенно в случае, если упругость и расположение ее бокового контакта «массы» также подобраны неправильно…
ПЕРЕГОРАТЬ НЕ ОБЯЗАН
Вопросом, какими должны быть гнезда, похоже, никто не занимается — ни за рубежом, ни у нас. В головном НИИ автоэлектроники профильный отдел вообще расформировали. Так что предлагает потребителю рынок?
Посмотрите на фото. Мы легко нашли три штекера, диаметры которых увеличиваются с шагом в миллиметр. Какие там сотые, прописанные в стандарте! Более того, контакт массы на одном из них настолько «уехал» назад, что при вибрации вилка точно выпадает из гнезда прикуривателя/розетки. Отсюда угроза возникновения искры, перегрев и, как следствие… сами знаете что. На другом образце штекера кольцевой контакт должен фиксироваться штатной биметаллической пластиной гнезда прикуривателя, вот только штекер в него вообще не влезает!
Нам возразят: электрическая цепь гнезда прикуривателя защищена предохранителем, который в случае чего обязан перегореть! Предохранитель выручает не всегда. Смотрите, штатный прикуриватель работает в кратковременном режиме и не успевает раскалить гнездо своим жаром. Когда же вместо него вставите тот же зарядник для мобильника, который плохо контачит, искрит, греется, но при этом не выходит за допустимые рамки по току, предохранитель останется целехонек… Насколько вероятен худший ход дальнейших событий? Ответьте сами, вспомнив: разве, соблазнившись ценой и пристойным внешним видом, не покупали товар, предлагаемый услужливыми уличными торговцами? Можете быть уверены в его качестве? Мы — нет. И вы усомнитесь: образцы штекеров с дрянной начинкой перед вами. Прикиньте, чем это чревато. И учтите, что даже самый лояльный на свете производитель сделает каменное лицо, когда автомобилист-погорелец, он же обладатель прибора неизвестного происхождения, потребует компенсацию за потерю.
( 1 оценка, среднее 5 из 5 )
Правила использования
Чтобы продлить срок жизни автомобильного прикуривателя, следует выполнять несколько рекомендаций.
- Устанавливать предохранители, рассчитанные на указанную производителем силу тока. Несоблюдение этого правила грозит коротким замыканием и может стать причиной пожара.
- Не подключать несколько мощных устройств через разветвитель или тройник одновременно (например, насос и пылесос).
- Периодически чистить контакты, при помощи надфиля, избавляясь от окислов или ржавчины.
- При подключении посторонних приборов периодически проверяйте температуру адаптера рукой, чтобы контролировать его работу.
Предохранители Lancer Х
Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок. Нас интересует элемент за номером 22 см. Именно он отвечает за прикуриватель автомобиля.
Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек.
За все время эксплуатации зимней резины ни разу не было с ней проблем, но недавно все же дал о себе знать боковой порез. Садясь в машину заметил, что заднее колесо практически спущено, хотя с утра все было нормально.
Прикуриватель Митсубиси Лансер 9 и 10
Нужно качать, но, так как у меня насос слабенький, решил воспользоваться насосом коллеги, который удачно оказался. Завел машину, вставил насос — ждем, когда предохранитель прикуривателя на митсубиси лансер 10 достигнет нормы. Но вдруг машина глохнет и насос предохранитель прикуривателя на митсубиси лансер 10 качать, оказалось в прикуривателе пропало напряжение. В щитке предохранителей еще ни разу ничего не менял, все работало, как часы, а тут вдруг нет напряжения… Делать нечего, нужно искать информацию почему не работает прикуриватель на lancer X.
Первым делом раздобыл расположение предохранителей слева от руля есть отсек, открыв который можно лицезреть их: Сгонял в магазин, купил набор, который обошелся в руб он в итоге вообще не понадобился, теперь валяется в бардачкевынул предохранитель, а он целый! Вопрос об неработающем прикуривателе опять повис в голове.
Как выяснилось, в лансере в самом прикуривателе есть еще перемычка, которая тоже может выйти из строя.
Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.
Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый предохранитель не сработает в нужный момент, а это чревато возгоранием проводки
Поэтому, будьте внимательны и осторожны!

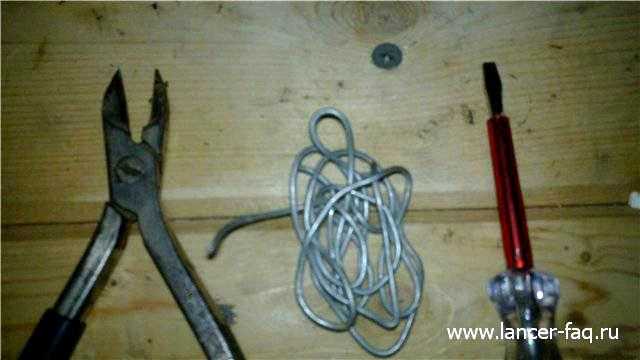

Для работы потребовались следующие инструменты и материалы:
- кусачки;
- кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
- плоская отвертка;
- головка на 7 мм.
Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.
Я в Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси …
Приступим к замене предохранителя в прикуривателе

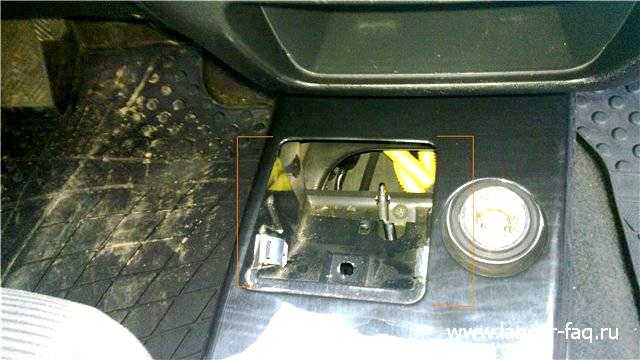

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)
2. Отсоединяем провода от прикуривателя
Провод 1 отсоединяется просто и свободно.
Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.
Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.
Также есть 4 провод это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.
3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

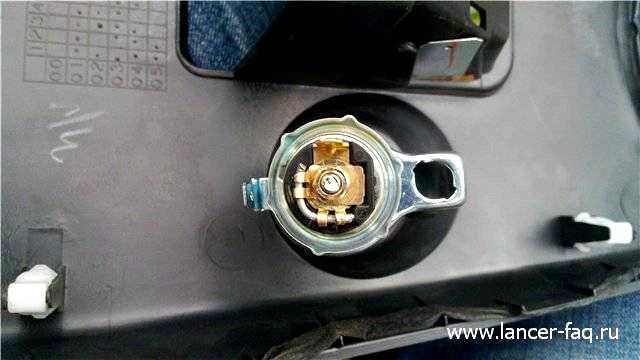

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.
Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.
В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!
