Меняем топливный фильтр на митсубиси лансер 9 своими руками

Бензонасос Mitsubishi Lancer 9

Неисправность бензонасоса автомобилей Митсубиси Лансер 9 может проявить себя после 5 – 7 лет эксплуатации автомобиля. Как правило, полному выходу из строя бензонасоса предшествует момент, когда при отказе запуска двигателя достаточно постучать по бензобаку, чтобы насос вновь заработал, и двигатель запустился.

В двигателях 4G13, которые устанавливаются на Mitsubishi Lancer, бензонасос должен обеспечивать давление в рампе более 3 Бар. При потере производительности топливного насоса форсунки не обеспечивают нормальное распыление топлива, мощность двигателя резко уменьшается. Компьютерная диагностика может не диагностировать такой неисправности, поскольку электрические параметры насоса не меняются.

Артикул и стоимость фирменного топливного насоса Mitsubishi Lancer 9 и его аналогов

Оригинальный топливный насос на Митсубиси Лансер 9 имеет артикульный номер MR566825. Его цена колеблется от 7 до 20 тыс. рублей. Существуют топливные насосы от сторонних производителей. Их стоимость значительно ниже, чем у фирменного изделия. При этом многие варианты не уступают в своем качестве оригиналу. Перечень наилучших сторонних производителей бензиновых насосов для Mitsubishi Lancer 9 приведен в таблице ниже.

Таблица — Аналоги топливного насоса на автомобиль Митсубиси Лансер 9

Производитель	Артикул	Стоимость, рублей
STELLOX	10-01015-SX	770-800
MAXGEAR	43-0076	1100-1200
PATRON	PFP024	1300-1500
BOSCH	0 580 454 094	1600-2000

Необходимые материалы для замены

Номер оригинального фильтра Mitsubishi MR552781, стоимость его порядка 3500 рублей. Если такое вам не по карману, можно присмотреться к аналогам, их довольно много и качество у них разное, от хорошего до приемлемого. По факту, подойти могут следующие варианты:  Japan Parts FC-523S, JS Asakashi FS6501U, Concord FL20016, Nipparts  J1335052, Direct Parts 44095C, Sakura FS-1037, Ashika 30-05-523. Стоимость их варьируется от 800 до 1300 рублей.

Если вас беспокоит и фильтр грубой очистки, то это MR204495, стоит порядка 700 рублей, аналоги тоже есть. Более брутальный вариант – просто замочить его в ацетоне примерно на час. Достаточно простое и эффективное решение для тех, кто хочет сэкономить.

Признаки необходимой замены фильтра

Безусловно, каждый раз снимать топливный фильтр Лансер 10 или 9 для проверки – это крайне нерациональное и затратное по времени мероприятие. К тому же проверить удастся только фильтрующий элемент грубой очистки, так как он виден невооружённым глазом, а вот его собрат находится в закрытой ёмкости, вследствие чего проверка его состояния делается невозможной. Как же тогда быть? Ответ крайне прост – внимательно последить за поведением своего автомобиля.

Многим автовладельцам хотя бы с небольшим опытом известно, что поломка даже незначительного, на первый взгляд, узла машины даст о себе знать. Загрязнённость топливного фильтра не стала тому исключением. В большинстве случаев забитый фильтрующий элемент на Митсубиси Лансер 9-10 провоцирует такие явления в поведение автомобиля как:

• увеличение расхода горючего;
• нестабильность работы мотора на холостом ходу и при повышении оборотов;
• плохой запуск двигателя «на холодную»;
• общая потеря мощности и динамики транспортного средства;
• в процессе движения – троение, самопроизвольное подтормаживание и дёрганье машины.

Не для кого ни секрет, что подобные признаки могут появиться и при многих других поломках топливной системы Митсубиси Лансер 9—10, однако при проблеме именно с фильтром имеется одно существенное отличие – постепенное наращивание симптоматики. То есть, нестабильность в работе автомобиля начнёт проявляться с самых незначительных явлений и со временем станет доставлять уже существенный дискомфорт его владельцу.

Помимо этого, определить целесообразность замены фильтра представляется возможным по тем срокам, которые регламентирует производитель для своих моделей. Согласно информации от японского автоконцерна, топливный фильтр Митсубиси Лансер 9 и 10 необходимо:

• проверять – каждые 15—20 000 километров пробега;
• заменять – каждые 120 000 километров пробега.

Стоит отметить, что учитывая плохое качество горючего в России и СНГ данные сроки желательно сокращать на 15—30 %. Только так можно добиться реально правдивой информации.

Важно! Максимально продлить ресурс работы многих узлов вашего Лансер можно только в том случае, если вовремя менять топливный фильтр. Настоятельно рекомендуем проводить замену детали даже в том случае, если сроки для ремонта подходят, но она работает исправно и в целом не влияет на поведение автомобиля

Как определить неисправность бензонасоса

Как бы то ни было, но большинство признаков указывающих на неисправность бензонасоса могут свидетельствовать о неполадках в других системах и узлах машины. Троит автомобиль – может свечи, может зажигание, может какой-то датчик барахлит. Посторонние шумы в моторе – вообще могут быть вызваны разнообразными поломками. Даже когда мотор глохнет сразу же после запуска, грешить только на бензонасос не получится. К примеру, без показаний датчика положения коленвала, ЭБУ может остановить работу насоса, что является вполне себе штатной реакцией автомобиля на такую проблему. И даже снижение давления в системе, может быть вызвано нарушениями герметичности топливных магистралей, поломками перепускного клапана и другими сбоями.

Что можно сделать сразу же? В первую очередь, вы можете проверить работу бензонасоса перед запуском двигателя. Для этого, откройте крышку топливного бака и попросите кого-нибудь включить зажигание, не запуская стартер. В первые секунды после  включения зажигания, вы должны услышать специфический шум работы бензонасоса. Если же он отсутствует, вероятнее всего, насос придется менять, хотя возможно, причина отказа в электроснабжении устройства.

Замер давления в топливной рампе, это еще один способ проверки бензонасоса. Нормальные показатели давления, как и правильную процедуру установки манометра, нужно смотреть в документации к вашему авто.

Чаще всего, в современных автомобилях при выходе из строя бензонасоса, производится его замена. Но спешить с этим не стоит. Возможно, причиной сбоев является не сам бензонасос, а например, фильтр грубой очистки, который попросту забился. В этом случае, поможет банальное очищение этой сеточки и ничего менять не понадобится. Так же стоит проверить проводку, предохранитель, а так же реле бензонасоса, возможно причина отказа устройства, кроется именно здесь. Опять-таки, проверка топливных магистралей, перепускного клапана, а то и самих форсунок, тоже будет не лишней.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

• появление течи;
• сбой настроек расширительного бака;
• выход из строя насосов;
• появление микротрещин в теплообменнике котла;
• отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

• образования воздушной пробки;
• засорения трубопровода или фильтров;
• работы регулятора давления отопления;
• непрекращающейся подпитки;
• перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Интересное по теме:

• Группа безопасности в системе отопления
• Ремонт систем отопления
• Отопление теплицы своими руками
• Системы и проекты отопления теплиц

Какие топливные насосы выбрать для Mitsubishi Lancer?

В прошлом месяце пользователи PartReview отдали предпочтение MASUMA. 37% положительных голосов принадлежит этому производителю.

На втором месте оказались топливные насосы ERA — 18%.

Замыкает тройку фирма WALBRO с результатом в 18% голосов.

В общем рейтинге топливных насосов, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

1. MASUMA получили 9 место, оценка PR — 68. Учитываются данные из 37 отзывов и 122 голоса.
2. ERA заняли 6 место, с оценкой PR — 71. На основе из 37 отзывов и 182 голоса.
3. WALBRO — 7 место, а оценка PR составила 71. Учитываются данные из 29 отзывов и 96 голосов.

Расположение бензонасоса на Митсубиси Лансер 9 и причинны его выхода из строя

Топливный насос автомобиля Lancer 9 располагается внутри топливного стакана, который находиться непосредственно в бензобаке. Для того, чтобы получить доступ к электробензонасосу требуется демонтировать задний ряд сидений и вскрыть технологический лючок.

В процессе эксплуатации автомобиля существует ряд факторов, способных сократить ресурс топливной помпы и стать причиной выхода ее из строя:

• продолжительная езда с низким уровнем топлива;
• перегрев бензонасоса;
• чрезмерное загрязнение топливного фильтра;
• попадание в бензобак посторонних технических жидкостей или влаги;
• нестабильное электропитание мотора бензонасоса;
• заправка фальсифицированным горючим;
• наличие мусора в топливе;
• механические повреждения.

Требуемые инструменты для замены электробензонасоса Лансер 9

Для того, чтобы замена топливного насоса на Лансер 9 прошла успешно, потребуются инструменты, перечень которых приведен в таблице ниже.

Таблица — Инструменты необходимые для замены электробензонасоса Лансер 9

Инструменты и материалы	Примечание
Отвертка	С плоским и крестовым лезвием
Круглогубцы	Можно заменить пассатижами или плоскогубцами с узкими губками
Ключ накидной	«на 8», «на 10»
Проникающая смазка	Например, WD-40
Ключ торцевой	«на 8»
Нож	Можно заменить отверткой с плоским тонким лезвием
Пылесос	Для очистки загрязнений
Кисточка	Для предотвращения попадания мусора в бензобак
Полиэтиленовая пленка	Для уменьшения количества проникающих в салон автомобиля паров бензина
Резинки	Можно заменить небольшими проволочками

Также в процессе замены предстоит очищать рабочие поверхности от сильных загрязнений. Для этих целей необходимо запастись ветошью.

Предохранитель стартера лансер 9

Рассмотрены автомобили девятого поколения с двигателями 1.3, 1.6, 2.0 литра

Где находится блок предохранителей и реле.

Под капотом — цифра 7.

Чтобы добраться, необходимо снять крышку блока, отжав ее защелку.

Назначение предохранителей моторного отсека.

1 — предохранитель 15 А (цепи передних противотуманных фар, индикатора их включе­ния и реле включения противотуманных фар);

2 — предохранитель 10 А (цепь звукового сигнала и реле его включения);

3 — место под реле передних противоту­манных фар;

4 — предохранитель 20 А (цепи датчика массового расхода воздуха, датчика поло­жения коленчатого вала, клапана рецирку­ляции, электронного блока управления двигателем, реле системы управления дви­гателем, реле электровентилятора, регуля­тора холостого хода, реле катушек зажига­ния, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана про­дувки адсорбера);

5 — предохранитель 10 А (цепь компрессо­ра кондиционера);

6 — реле включения звуковых сигналов;

7 — предохранитель 15 А (цепи электронно­го блока управления АБС, электронного бло­ка управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8 — резервное место под реле;

9 — предохранитель 15 А (разъем для до­полнительных электроприборов);

10 — резервное место под реле;

11 — предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12 — резервное место под реле;

13 — предохранитель 10 А (цепи электрон­ного блока управления системы ETACS и ука­зателей поворота);

14 — предохранитель 20 А (цепь блока управления соленоидами автоматической коробки передач);

15 — предохранитель 15 А (цепь топливного насоса);

16 — не используется;

плавкая вставка 40 А (цепь замка зажигания);

18 — плавкая вставка 30 А (цепь электро­стеклоподъемников ) ;

19 — предохранитель 10 А (цепи комбина­ции приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока уп­равления);

20 — предохранитель 10 А (цепи часов, элек­тронного блока управления ETACS, магнитолы);

21 — предохранитель 7,5 А (цепи электрон­ного блока управления кондиционером, под­светки пепельницы, подсветки прикуривате­ля, комбинации приборов, выключатель про­тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22 — предохранитель 7,5 А (цепи комбина­ции приборов, фонари габаритного света и фонари подсветки номерного знака);

23 — предохранитель 10 А (цепь правой фары);

24 — предохранитель 10 А (цепь левой фа­ры и электрокорректора света фар);

25 — электронный блок управления осве­щением;

26 — реле включения электродвигателя вентилятора;

27 — плавкая вставка 60 А (электронный блок управления АБС);

28 — плавкая вставка 50 А (цепь контролле­ра вентилятора);

29 — предохранитель 10 А (цепь левой фа­ры и сигнальной лампы дальнего света фар);

30 — предохранитель 10 А (цепь правой фары);

31 — плавкая вставка 60 А (цепь зарядки АКБ);

32 — предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Рядом с основным блоком расположен дополнительный блок реле

1 — разъем для подключения индикатора ча­стоты вращения коленчатого вала двигателя;

2 — резервное место под реле;

3 — резервное место под реле;

4 — резервное место под реле;

5 — реле зажигания;

6 — реле управления автоматической ко­робкой передач;

7 — главное реле системы управления двигателем;

8 — реле компрессора кондиционера.

Монтажный блок реле и предохранителей в салоне митсубиси лансер 9.

Расположен под панелью приборов с левой стороны от рулевой колонки, за ящиком для мелких предметов.

Для доступа к предохранителям откиньте крышку ящика, потянув ее за верхнюю часть и преодолевая сопротивление защелок снимите ее.

На задней стороне ящика для мелких предметов закреплен пинцет для извлечения предохранителей и два запасных предохранителя номиналом 20 А и 30 А.

Отказ одного из предохранителей в Митсубиси Лансер 9 наиболее вероятно вызван неисправностью электрооборудования автомобиля либо одного из устройств автомобиля. Автовладелец должен иметь информацию, где находится предохранитель (либо предохранители), отвечающий за определенное устройство Лансер 9. Территориально предохранители расположены в двух блоках: подкапотного пространства и в салоне.

Замена топливного бака и его наливной трубы Mitsubishi Lancer 9

Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Если обнаружена течь по линии стыка верхней и нижней частей бака, можно пропаять эти места (рекомендуется выполнять в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем запаяйте место течи мягким припоем.

Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться. Для промывки топливного бака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

Снимать удобнее пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива снимите топливный насос (см. «Замена топливного фильтра и разборка и замена топливного насоса») и откачайте топливо через открывшееся отверстие в баке.

Вам потребуются: торцовые головки «на 10» и «на 14», отвертка с крестообразным лезвием, пассатижи.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»), если этого не сделали в процессе удаления из бака остатков топлива.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

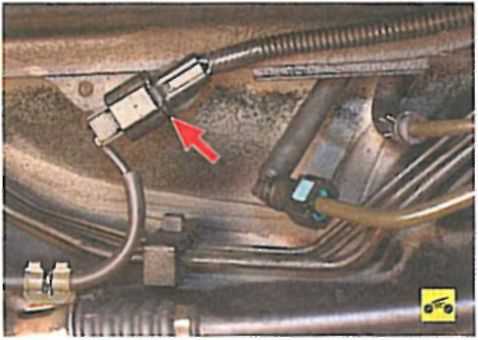

3. Отсоедините колодку жгута проводов и топливные шланги от топливного насоса (см. «Замена топливного фильтра и разборка и замена топливного насоса»).

4. Отсоедините колодку жгута проводов от датчика уровня топлива (см. «Замена датчиков и выключателей»).

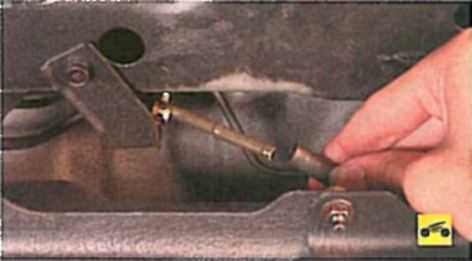

5. Ослабьте хомут крепления соединительного шланга трубопровода к адсорберу, сжав пассатижами его отогнутые ушки, сдвиньте хомут по трубке.

6. . и отсоедините шланг от трубопровода.

7. Извлеките из отверстия в кронштейне на топливном баке фиксатор колодки жгута проводов и отведите жгут в сторону.

8. Ослабьте хомуты крепления к топливному баку шлангов вентиляции и наливной трубы.

9. . и снимите шланги с патрубков бака.

10. Установите под бак опору.

11, Выверните болт крепления в задней части бака.

12. . отверните четыре гайки, расположенные по углам бака, и снимите бак с автомобиля, убрав из-под него опору.

13. Если нужно снять наливную трубу топливного бака, выверните болты одного.

14. . и второго кронштейнов ее крепления к основанию кузова.

15. . два винта крепления к боковине кузова и снимите наливную трубу вместе с уплотнительной прокладкой и вентиляционной трубкой.

16. Устанавливайте топливный бак и наливную трубу в порядке, обратном снятию.

17. Залейте в бак топливо, пустите двигатель и проверьте герметичность всех соединений топливопроводов.

Последовательность работ по демонтажу, замене бензонасоса и топливного фильтра

Блок бензонасоса находится в топливном баке. Доступ к нему в Митсубиси Лансер обеспечивается через люк, который находится под задним сиденьем.

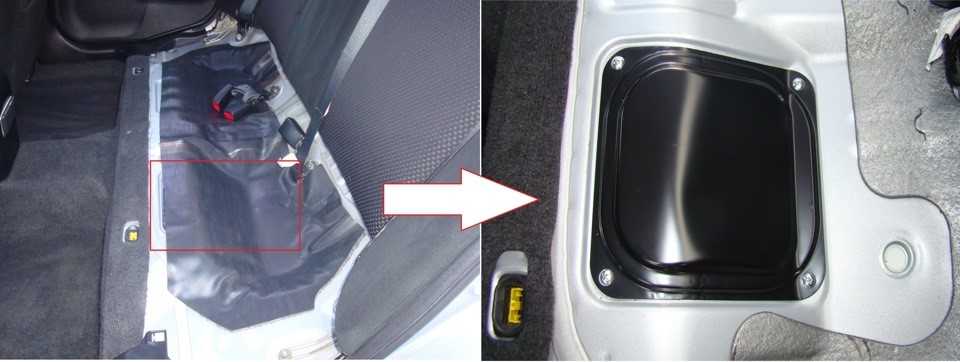

Для получения доступа к нему необходимо поднять заднее сиденье.

Затем следует аккуратно извлечь защитную пленку, после чего будет обеспечен доступ к накладке шахты.

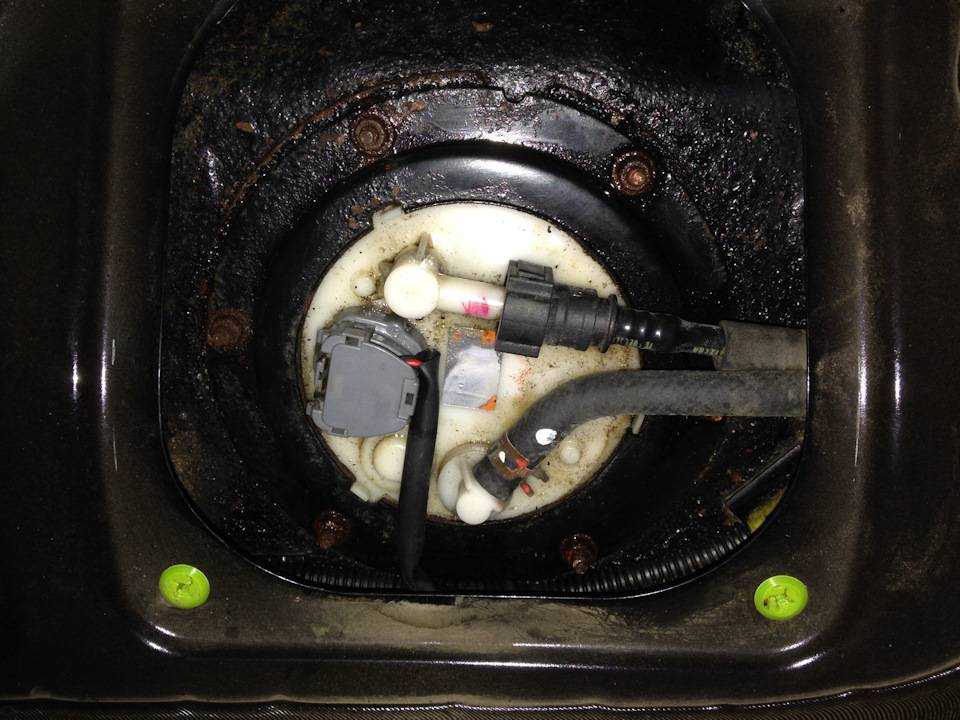

Под накладкой находится блок бензонасоса. В его состав входят:

• бензонасос;
• фильтр;
• датчик уровня топлива;
• корпус с элементами крепления и разъемом.

Далее демонтируется разъем и топливные шланги.

Особое внимание необходимо уделить откручиванию гаек, крепящих блок бензонасоса. Желательно предварительно их обработать WD-ой, после чего аккуратно открутить

После демонтажа насоса необходимо проверить загрязненность на днище бака. Оптимальный вариант, когда в баке будет минимальный уровень топлива. Тогда с помощью натуральной ветоши можно удалить остатки бензина и скопившуюся грязь.

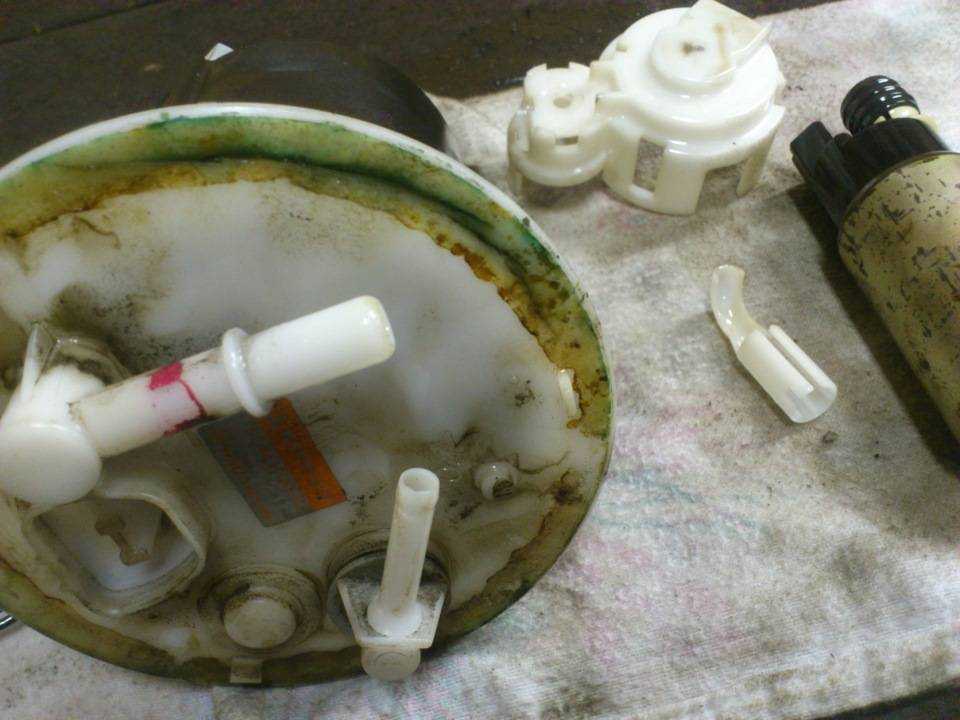

Извлеченный насос следует вытереть насухо и дать обсохнуть. Желательно эту операцию проводить на открытом воздухе, чтобы не скапливались пары бензина.

Дальнейшая операция – демонтаж фильтра. Его в любом случае лучше поменять, даже если он относительно чистый.

Если фильтр имеет заметные загрязнения, как показано на рисунке, он подлежит 100%-й замене.

Пытаться промывать его бесполезно. Микрочастицы загрязнений попадают внутрь, как показано на рисунке разрезанного фильтра.

Бензонасос в Лансер 9 неремонтопригодный. Его необходимо менять агрегатно. Есть аналоги полностью соответствующие по размерам и посадочным зонам. Один из них показан на рисунке. Их стоимость от 1.100 рублей. Артикулы — 42022-FE011, BP4W-13-35ZG.

Можно приобрести оригинальный фильтр от Mitsubishi. Его артикул MR552781, цена около 3500 рублей. В продаже имеются аналоги стоимостью практически на порядок ниже, например, Japan Parts FC-523S, Nipparts J1335052, Sakura FS-1037, Concord FL20016 и другие.

После замены бензонасоса и фильтра необходимо смонтировать конструкцию в обратной последовательности.

Не крутит стартер: причины

При повороте ключа раздается слабый щелчок (пусковое реле), стартер не включается:

• пригорание контактов в замке зажигания (характерная болезнь ВАЗ-2105);
• окисление клемм аккумулятора;
• разряд аккумуляторной батареи (АКБ).

Для устранения неисправности нужно почистить контакты или зарядить батарею с помощью зарядного устройства.

Срабатывает тяговое (силовое) реле стартера, но вращаться стартер не может:

• заклинило втягивающий якорь вследствие износа направляющих втулок;
• поломка зубьев бендикса, из-за чего нет зацепления с зубчатым венцом маховика;
• сгорела обмотка статора.

Стартер снимают, диагностируют, при невозможности ремонта заменяют новым.

Для чего нужен насос

Бензонасос – ответственный узел, обеспечивающий перекачку топлива по направлению к карбюратору двигателя

При этом важно, чтобы горючее к нему подавалось под некоторым давлением, гарантирующим бесперебойную работу движка

По виду привода и особенностям конструкции различают два типа наосов: механические и электрические.

В механических образцах диафрагма агрегата при перекачке колеблется кулачковым механизмом, создавая разряжение. За счет этого топливо под давлением поступает в двигатель. Их электрические или инжекторные аналоги содержат электродвигатель с миниатюрной помпой, работающей от бортовой сети. В этих системах вся информация о состоянии топливной магистрали собирается и передается в бортовой компьютер. А последний на ее основе обеспечивает оптимальные режимы работы двигателя. Далее в основном будут рассматриваться именно такие системы (они называются инжекторами).

Элементарная замена датчика коленвала и других регуляторов автомобиля Митсубиси Лансер 9 и Галант

Работоспособность большинства узлов и агрегатов автомобиля контролируется с помощью датчиков и регуляторов. Причем при выходе из строя одного из них автовладелец может столкнуться с проблемой некорректной работы того или иного устройства. Как правильно заменить датчик коленвала Лансер 9 и что нужно знать о замене других устройств, мы расскажем ниже.

Ниже детально поговорим о важных датчиках системы управления двигателем.

Коленвала

На Митсубиси Лансере, Галанте и других моделях ДПКВ, как правило, редко выходит из строя. Но если он ломается, то нужно понимать, что автовладелец «попадает» на немалые деньги, поскольку аналоговых устройств в продаже найти невозможно.

Как вариант, многие автовладельцы практикуют установку контроллеров от ВАЗ 2108, подробнее о такой замене:

1. Сначала демонтируется вышедший из строя ДПКВ.
2. По периметру следует рассверлить крышку устройства и извлечь ее, остатки датчика удаляются.
3. Далее, берем датчик Холла от ВАЗ и срезаем с него верхнюю часть с проводкой.
4. На родном митсубисовском ДПКВ нужно сделать отверстие, которое по размерам соответствует регулятору от ВАЗ, после чего устанавливаем в него регулятор Холла.
5. Для надежной фиксации может установить текстолитовую крышку или использовать любой другой материал.
6. Затем конструкция заливается герметиком.
7. Теперь вам остается только подключить проводку от нового устройства к старому штекеру. Красный провод соединяется с красным, черный – с черным, а зеленый провод следует подключить к синему.

Фотогалерея «Замена ДПКВ на датчик Холла ВАЗ»

1. В ДПКВ сделайте отверстия, соответствующие размерам датчика Холла. 2. Установите в него ВАЗовский прибор. 3. Зафиксируйте конструкцию и закрепите провода.

Холостого хода

Датчик холостого хода меняется так:

1. Отсоединяется штекер, выкручиваются три винтика, на которых фиксируется датчик холостого хода.
2. Извлекается регулятор, вместо него устанавливается новый.
3. Чтобы датчик холостого хода работал нормально, его необходимо адаптировать. Для этого на 15 минут следует отключить АКБ.
4. Затем аккумулятор подключается, заводится двигатель, он должен проработать на холостых оборотах около десяти минут.
5. Мотор отключается на 10 секунд, после чего запускается снова. Адаптация завершена.

Давления масла

Вышедший из строя ДДМ Лансера

Контроллер давления масла расположен у масляного фильтра, если вы его решили заменить своими руками, то запаситесь терпением:

1. В первую очередь демонтируется корпус воздушного фильтра.
2. При помощи головки на 27, выкручиваем устройство.
3. Извлекаем девайс. Он находится прямо под ресивером, но добраться до него проблематично. Рядом расположены патрубки и проводка, поэтому процедура замены должна осуществляться на холодном моторе.
4. Устанавливается новое устройство, к нему подключается контакт.

Положения дроссельной заслонки

Этот контроллер располагается на дроссельном узле, сбоку.

Его можно поменять так:

1. Сначала откройте капот и найдите местоположение регулятора.
2. Затем откручиваются болты, которые фиксируют ДПДЗ к узлу, всего их два.
3. Извлекается контроллер, на его место ставится новый прибор. Сборка производится в обратной последовательности (автор видео – Виталий Владыкин).

Распредвала

Что касается регулятора фаз или распредвала, то его замена не должна вызвать проблем у автовладельца. Чтобы поменять устройство, нужно просто отключить от него разъем питания и извлечь из места монтажа, после чего установить вместо него новый прибор.

Детонации

Контроллер детонации установлен на верхней части БЦ, справа, он вкручен в его стенку.

Меняем девайс:

1. Сначала обесточьте бортовую сеть, для этого отключите АКБ.
2. Отсоедините разъем с проводкой от устройства.
3. Используя гаечный ключ на 24, вам нужно выкрутить элемент из посадочного места.
4. После извлечения производится монтаж новой детали, все действия по сборки повторяются в обратном порядке.

 Загрузка …

Видео «Диагностика ДД с помощью мультиметра»

На примере автомобилей ВАЗ вы можете ознакомиться с процедурой диагностики детонационного контроллера с помощью мультиметра, в случае с Митсубиси процесс проверки будет аналогичным (автор ролика – Александр Дмитриев).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Общая информация про топливный насос

Чтобы определить причину неполадок ТНВД, необходимо представлять его устройство, расположение и принцип действия. В зависимости от типа двигателей в них устанавливается один из 2 видов насоса.

Предназначение

Топливный насос расположен между баком и цилиндрами двигателя внутреннего сгорания (ДВС). Он предназначен для подачи горючего под высоким давлением в установленный момент рабочего цикла. Впрыск бензина или дизтоплива регулируется в зависимости от нагрузки, приложенной к коленвалу.

Устройство

Устройство ТНВД зависит от его типа. Насосы, которые действуют за счет движения диафрагмы, состоят из толкателя, штока, клапанов, эксцентрика, возвратной пружины и фильтра. Электрические устройства состоят из привода, разъема, предохранительного и обратного клапана. В качестве рабочей части выступают ротор, диафрагма, колесо с лопатками, шестерни или плунжерные пары.

Схема топливного насоса высокого давления.

Принцип действия

Топливные насосы работают по принципу разницы давления в полостях нагнетания и всасывания. При крайнем положении диафрагмы, шестерни или ролика в полости между ними и нагнетательным клапаном образуется разреженная зона. Это способствует всасыванию топлива. Когда давление горючего становится критическим, оно выталкивается в нагнетательный трубопровод и поступает в форсунки.

Центробежные насосы оснащены крыльчаткой, которая создает вихревой поток. Это позволяет нагнетать топливо в двигатель не циклично, а равномерно.

Основные виды

По механизму работы насосы делятся на 2 основных типа:

1. Механические. Их работа обеспечивается эксцентриком, толкателем и диафрагмой. Движение вала передается на стержневую деталь, что приводит к перемещению диафрагмы и изменению давления. Механические насосы могут устанавливаться на карбюраторные двигатели.
2. Электрические. В насосах вакуумного типа механический эксцентрик заменен электроприводом. Также существуют роликовые, плунжерные, шестеренчатые и центробежные ТНВД. Электрическими насосами оборудуют преимущественно инжекторные моторы.

В дизельных двигателях происходит более сильное сжатие топлива, чем в бензиновых, поэтому в них устанавливают комплекс из 2 насосов: электрического и механического. Они обеспечивают высокое давление впрыска.

Электрический и механический топливные насосы высокого давления.

Рабочее давление в системе отопления причины падения и роста

Современные газовые котлы и прагматичное стремление теплоэнергетики к прогрессивным решениям вопросов отопления в частном домовладении, квартире всё чаще ведут к использованию закрытых отопительных систем с принудительной циркуляцией теплоносителя. Замкнутый контур круговорота жидкости позволяет увеличить рабочее давление системы и тем самым повысить её безопасность ведь известно, что с возрастанием давления в жидкой среде поднимается температура её закипания. В частности, для воды характерны следующие соотношения: 1 атм. – 100 градусов, а 2 атм. – 120 градусов.

Контроль состояния жидкостного наполнения системы осуществляется измерительными приборами. Прежде всего, газовые котлы, оборудованные циркуляционным насосом и группой безопасности, предполагают наличие механического циферблата или электронного дисплея, отражающего показания датчиков температуры и давления, расположенных на выходном патрубке котла (подаче). Дополнительные манометры устанавливаются на распределительных коллекторах, отвечающих за подачу теплоносителя в различные части (этажи) строения. Без показаний вспомогательных манометров не обходятся системы включающие бойлеры косвенного или комбинированного нагрева воды, а также сложные системы, использующие высокотемпературный контур – радиаторное отопление и низкотемпературный – тёплые полы .

В итоге

Итогом нашей статьи станет небольшой список основных признаков, которые помогут диагностировать проблемы с бензонасосом или неполадками в топливной системе:

• Приходится очень долго крутить мотор стартером при запуске как холодного, так и ранее прогретого двигателя. Это может говорить о том, что насосу сразу не удается создать необходимое рабочее давление в системе;
• Сложности при разгоне, двигатель с большим трудом набирает обороты, запоздалая реакция на нажатие педали газа, провалы и рывки в движении;
• Вы уверены, что в баке есть бензин, машина заводится, но затем непредсказуемо глохнет;
• Повышение шума, который слышен в салоне и исходит от топливного насоса. Насос может сильно гудеть, издавать треск, писк или хлопки;
• Наблюдается увеличение расхода топлива по непонятным причинам;
• Неустойчивая работа мотора в разных режимах работы, плавающие обороты и другие признаки, похожие на троение;
• Полное отсутствие звука работающего бензонасоса в момент включения зажигания;

Теперь Вы познакомились с устройством различных типов топливных насосов, которые повсеместно встречаются на отечественных автомобилях и иномарках  различного года выпуска.

Не забывайте своевременно менять топливный фильтр и другие фильтрующие элементы топливной системы. Заправляйтесь качественным топливом на проверенных АЗС и не катайтесь на остатках топлива «до лампочки».

Соблюдение этих простых рекомендаций может служить надежной гарантией того, что бензонасос определенно не доставит Вам в процессе эксплуатации автомобиля никаких проблем.
