Предохранители на митсубиси лансер 10: где находятся, схема

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Популярные отзывы владельцев mitsubishi lancer до 1.5 л., автомат с фото

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины

Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем. В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет

В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Предохранители на митсубиси лансер 10

Автомобиль считается средством повышенной опасности. Правда, это всё же больше относится к тем, кто не умеет водить или ухаживать за своим железным другом.

Но, кроме опасностей, машина содержит в себе и источник головной боли. Правда, и тут есть плюс.

Излечение каждой боли, то есть, мелкой или крупной поломки неминуемо влечёт за собой более близкое знакомство со своим авто, что обязательно пригодится в будущем.

Практически у каждого автовладельца были ситуации, когда внезапно отказывала, к примеру, магнитола. Или вдруг прекращали работать дворники. Или прикуриватель. Если всё сломалось сразу, то машину лучше сразу отвозить в сервис. А вот если по отдельности, то возможны варианты.

Неопытные владельцы подозревают в отказе проводку автомобиля, магнитолу в том, что она вдруг сломалась и так далее. А дело может быть в одной маленькой штучке, которая прячется в салоне или под капотом. И даже в японских авто, к примеру, в Mitsubishi Lancer X предохранители, а речь как раз о них, могут выйти из строя, спасая электрику и электронику от выхода из строя.

Практически в каждом автосервисе, где есть электрик, вам скажут, что очень часто приезжают клиенты с просьбой починить магнитолу, дворники, обогрев стёкол и прочее, мол, сломалась. А пятиминутный осмотр авто показывает, что зря человек грешил на вышедшую из строя деталь.

А всего-то и делов, что вылетел предохранитель. Чаще всего, всего и ремонта, что предохранитель меняется, и автовладелец спокойно едет по своим делам.

Правда, может случиться так, что предохранители вылетают один за другим, тогда приходится уже более основательно изучать электрику Лансера, чтобы понять, в чём же причина.

Ведь может так случиться, что предохранитель вылетит на трассе, где рядом просто нет автосервисов и автомагазинов.

И, главное, если нет на крышке блока обозначений, какой предохранитель за что отвечает, распечатайте такую схему и держите её в вашем авто, она обязательно вам пригодится.

Lancer X схема предохранителей:
Блок в салоне:

Расшифровка обозначений:

Блок под капотом:

Расшифровка обозначений:

Дополнительный блок под капотом:

Таким образом, видим, что ничего сложного в изъятии и замене сгоревшего предохранителя, нет. Конечно, можно обзавестись «индикатором», подобным тому, какие используют в автосервисе, и проверять им работоспособность предохранителей, если вы умеете это делать (а научиться проще простого).

Но если вы знаете, что у вас не работает только, к примеру, клаксон, а схема предохранителей у вас есть, то гораздо быстрее будет просто извлечь искомый предохранитель и убедиться в том, что ваша догадка верна.

Не стоит забывать о том, что в некоторых авто, могут дублироваться предохранители, защищая электрическую цепь. И главное правило безопасности – не ставьте предохранители другого номинала, не предназначенного для этой цепи! Если вы поставите меньший, то он просто вылетит сразу – это худшее из зол.

А вот если больший, то тогда он-то выдержит, а вот цепь или прибор уже нет. И тогда неминуемо возникнет проблема куда большая, чем просто вылет предохранителя. А оно вам надо? Именно для таких случаев и возится с собой запас предохранителей нужных номиналов.

Главное, не паниковать, если в машине что-то внезапно отказало, и проверить первым делом именно предохранитель. А уже потом консультироваться со специалистом, что не так.

Как определить сгоревший предохранитель в машине — визуальный анализ

Опытные автолюбители часто считают этот способ самым эффективным, так как сразу видно деформацию легкоплавкого материала. Для этого необходимо демонтировать деталь и внимательно ее исследовать при хорошем свете. Изношенную запчасть определить просто по следующим признакам:

оборванная проволока;
обгорелые следы.

Этот метод эффективен, если речь идет о прозрачном пластике или стекле. К недостаткам такого исследования можно отнести человеческий фактор, например, новичок может легко допустить ошибку в оценке состояния детали. Более точной альтернативой выступает вариант с использованием измерительного прибора.

Как “прозвонить” предохранитель мультиметром в машине? Эта несложная процедура дает возможность любому человеку с высокой точностью определить источник проблемы. Можно воспользоваться стандартным тестером, однако мультиметр универсален. Разберемся, как его использовать.

Моторный отсек

Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор и снимите крышку монтажного блока.

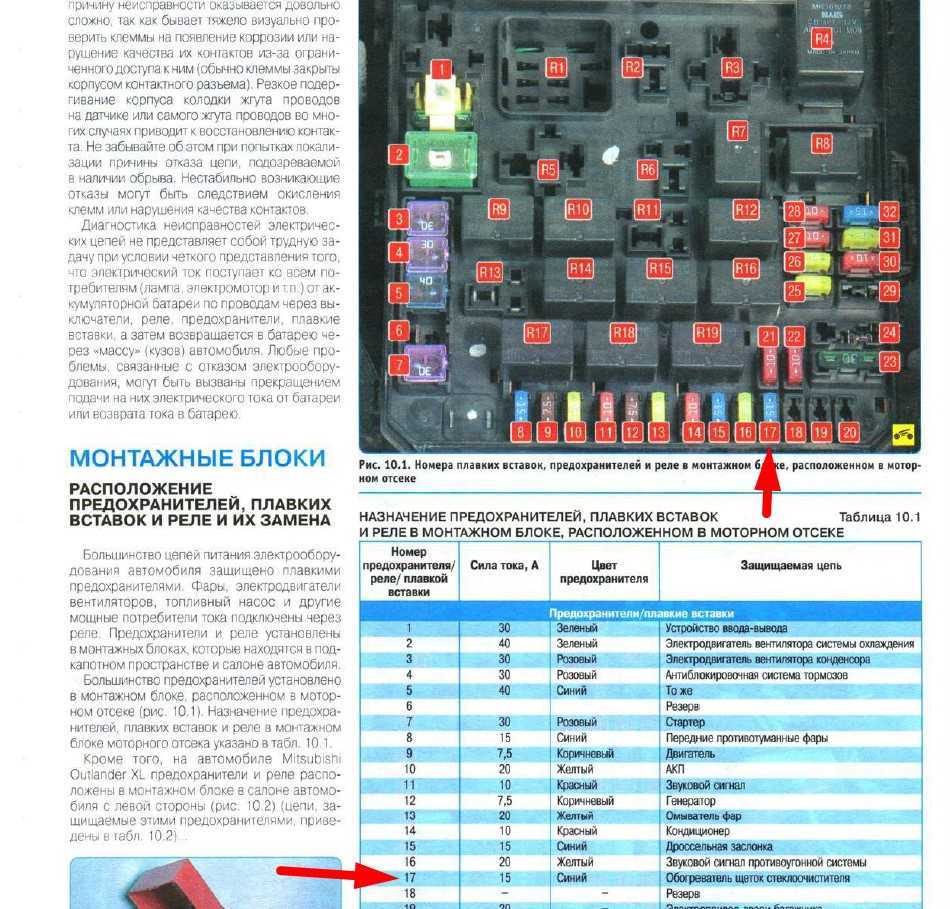

Назначение предохранителей и плавких вставок в монтажном блоке моторного отсека и на клемме аккумулятора
Защищаемая цепь	Ток, А
Противотуманные фары
Блок управления двигателем
Автоматическая коробка передач
Звуковой сигнал
Генератор
Омыватель фар
Кондиционер
Дроссельная заслонка
Звуковой сигнал противоугонной системы
Обогреватель зоны укладки щеток стеклоочистителя
Электропривод замка крышки багажника
Система наружного освещения в дневное время
Фара дальнего света (левая)
Фара дальнего света (правая)
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая)
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая)
Фара ближнего света с галогеновой лампой (левая)
Фара ближнего света с галогеновой лампой (правая)
Цепь питания электрооборудования двигателя
Катушки зажигания
Цепь питания электрооборудования двигателя
Бензонасос
Стартер
Антиблокировочная система тормозов (ABS)
Электродвигатель вентилятора конденсора
Электродвигатель вентилятора системы охлаждения
Устройство для подключения дополнительного оборудования
Усилитель аудиосистемы
Электрооборудование дизельного двигателя
АКБ/генератор
АКБ/плавкая вставка
генератор
Реле
A	Реле противотуманных фар
B	звуковой сигнал
C	электромагнитная муфта компрессора кондиционера
D	Дополнительное оборудование
E	Реле управления автоматической коробкой передач
F	Дополнительное оборудование
G	дальний свет фар
H	управление дроссельной заслонкой
I	Дополнительное оборудование
J	Реле системы наружного освещения в дневное время
K	Бензонасос
L	Дополнительное оборудование
M	Вентилятор радиатора кондиционера
N	Стартер
O	Реле ближнего света фар
P	Реле вентилятора системы охлаждения двигателя
R	Дополнительное оборудование
S	Главное реле системы управления двигателем
T	Дополнительное оборудование
Q	Вентилятор конденсора

В случае отказа электрооборудования авто в первую очередь необходимо проверить предохранители, обслуживающие данное оборудование.

Предохранители и плавкие вставки в Mitsubishi 10 (с 2008 года выпуска) находятся в трех зонах:

под приборкой;
в подкпотном пространстве;
на аккумулятор + клемма.

На крышках имеются пиктограммы и подписи предохранителей. Замена неисправных предохранителей производится с помощью специального пинцета, мы рекомендуем приобрести их заранее.

Скачивание книги

Не работает прикуриватель и магнитола на ваз-2110: основные причины

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок предохранителей и реле на Ланцере

На Mitsubishi Lancer 10 поколения используются 2 типа перемычек:

ножевые (флажковые);
силовые плавкие вставки.

Цветовая гамма предохранителей в зависимости от номинала.

Они состоят из 3 компонентов:

пластикового или фарфорового корпуса;
проволочной спирали;
контактов.

Каждому номиналу предохранителя соответствует свой цвет:

Номинал, А	Расцветка	Тип
5	Желто-коричневая	Ножевой
7,5	Коричневая	—.—.—.—
10	Красная	—.—.—.—
15	Синяя	—.—.—.—
20	Желтая	—.—.—.—
25	Прозрачная	—.—.—.—
30	Зеленая	—.—.—.—
30	Розовая	Плавка вставка
40	Зеленая	—.—.—.—
50	Красная	—.—.—.—
60	Желтая	—.—.—.—
80	Черная	—.—.—.—
100	Синяя	—.—.—.—

Перед заменой плавкой вставки нужно выполнить такие действия:

Остановить Митсубиси Лансер 10 на ровной площадке.
Поставить на ручник.
Подложить под колеса противооткатные башмаки.
Обесточить электроприборы.
Вытащить ключ из замка зажигания.
Снять клеммы с АКБ.

Далее можно приступать к поиску и замене перемычки:

Вскрыть нужный блок.
Найти по схеме неисправную перемычку.
Проверить ее на глаз или тестером.
Вытащить неисправную деталь.
Поставить на ее место новую подходящего номинала.
Завести мотор.
Проверить отказавшее оборудование.
Вернуть на место снятые крышки в случае отсутствия неисправности.

В салоне

На плате в кабине находятся перемычки, относящиеся к следующим электроприборам:

обогреву сидений;
печке;
электрическим стеклоподъемникам;
стоп-сигналам;
подушкам безопасности;
электроприводу кресел;
задней противотуманной фаре;
обогреву заднего стекла;
переднему стеклоочистителю;
лампам в фонарях заднего хода;
замкам дверей;
обогреву наружных обзорных зеркал;
магнитоле;
моторчику сдвижного люка;
плафону в салоне;
замку зажигания;
контрольно-измерительным приборам;
прикуривателю.

Схема предохранителей в салонном блоке Митсубиси Лансер.

Здесь же установлены релейные переключатели дверных замков, отопителя, обогрева сидений и заднего стекла.

В двигательном отделении

Главная печатная плата в моторном отсеке содержит плавкие вставки для защиты такого электрооборудования:

бензонасоса;
электрического двигателя вентилятора охлаждения;
катушки зажигания;
электромотора обдува конденсатора;
галогеновых лам ближнего света;
АБС;
стартера;
газоразрядных ламп дальнего света;
передних противотуманок;
усилителя аудиосистемы;
звукового сигнала;
дневных ходовых огней;
генератора;
стеклоомывателю;
кондиционеру;
наружному освещению (фарам, подсветке номера) и т.д.

Схема предохранителей в двигательном отсеке.

В установочном боксе под капотом стоят реле, обеспечивающие пуск нескольких приборов и узлов:

свечей накаливания для автомобилей с дизельным двигателем;
передних ПТФ;
отопителя;
клаксона;
обдува радиатора охлаждения;
омывателя фар;
БУ двигателем;
ближнего и дальнего света;
обогрева щеток дворников;
автоматической КПП;
ревуна охранной сигнализации;
ДХО.

На клемме аккумуляторной батареи располагаются силовые плавкие вставки для защиты питания таких электроприборов:

панели предохранителей в салоне;
ближнего и дальнего света;
системы контроля и согласования электронных систем автомобиля ETACS-ECU;
блока перемычек и реле моторного отделения;
вентилятора радиатора и т.д.

Схема предохранителей на плюсовой клемме аккумуляторной батареи.

Предохранители подкапотного простанства

Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.

Блок предохранителей открывается, как показано на рисунке:

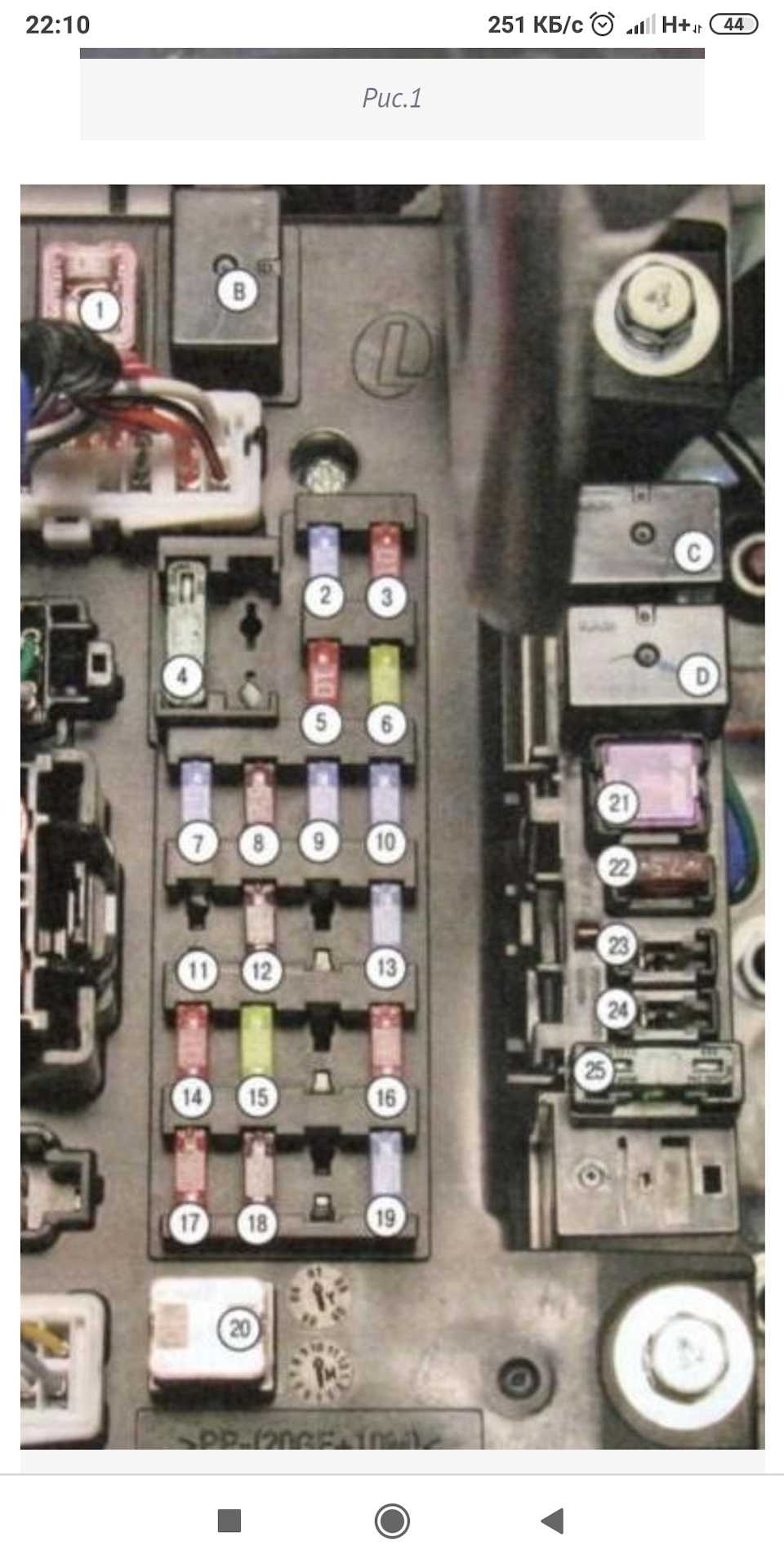

Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.

Расшифровка назначений предохранителей приведена в таблице:

Номер	Назначение, номинал
1	Противотуманки, 15 Ампер
2	Сигнал звуковой, 10 Ампер
3	Реле противотуманок (опционно)
4	Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер
5	Компрессор кондиционера, 10 Ампер
6	Реле сигнала
7	АБС, ECU, стопы дополнительные, 15 Ампер
8	Резерв
9	Дополнительные приборы, 15 Ампер
10	Резерв
11	Цепь генератора, 7,5 Ампер
12	Резерв
13	ETAKCS, поворотники, 10 Ампер
14	Цепи АКПП, 20 Ампер
15	Топливный насос, 15 Ампер
16	Резерв
17	Замок зажигания, 40 Ампер
18	Стеклоподъемники, 30 Ампер
19	Переключатель рулевой консоли, приборная панель, 10 Ампер
20	Часы, магнитола, 10 Ампер
21	Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер
22	Подсветка номерного знака, приборная панель, 7,5 Ампер
23	Правая фара, 10 Ампер
24	Левая фара, корректор светового потока, 10 Ампер
25	Управление светом
26	Вентилятора реле
27	ABS, 60 Ампер
28	Управление вентилятором, 50 Ампер
29	Левая фара, 10 ампер
30	Правая фара, 10 Ампер
31	Зарядка аккумулятора, 60 Ампер
32	Противотуманки, 15 Ампер

Дополнительный блок реле под капотом расположен, как показано на рисунке:

Схема расположения реле.

Назначение реле приведено в таблице:

Номер	Назначение
1	Разъем индикатора вращения коленвала
2	Резерв
3	Резерв
4	резерв
5	Зажигания реле
6	Реле АКПП
7	Главное реле
8	Кондиционера реле

Замена предохранителя в прикуривателе

Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.

Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый предохранитель не сработает в нужный момент, а это чревато возгоранием проводки. Поэтому, будьте внимательны и осторожны!

Поэтому, будьте внимательны и осторожны!

Для работы потребовались следующие инструменты и материалы:

кусачки;
кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
плоская отвертка;
головка на 7 мм.

Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.

Я в Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси …

Приступим к замене предохранителя в прикуривателе

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)

2. Отсоединяем провода от прикуривателя

Провод 1 отсоединяется просто и свободно.

Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.

Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.

Также есть 4 провод это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.

3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.

Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.

В отчете использовались материалы автора “BlackSTW”, за что ему большое спасибо!

Для современных автолюбителей это устройство обладает гораздо большим функционалом, чем следует из названия. Ведь в гнездо прикуривателя подключают множество устройств. Самые распространенные:

зарядное устройство или павербанк для мобильных телефонов, планшетов или прочих электронных девайсов;
навигатор, указывающий путь через городские пробки;
видеорегистратор, фиксирующий дорожную обстановку;
вентилятор;
компрессор для подкачки колес.

Поэтому, когда прикуриватель Лансер 9 перестает работать и требуется его замена, это неприятное известие. Совершить ремонт своими руками несложно. О том, как выяснить причину неисправности, проверить слабые места, починить устройство, можно узнать из данного материала.

МОНТАЖНЫЕ БЛОКИ

Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).

Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);

2–предохранитель 10 А (цепь звукового сигнала и реле его включения);

3–место под реле передних противотуманных фар;

4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5–предохранитель 10 А (цепь компрессора кондиционера);

6–реле включения звуковых сигналов;

7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8–резервное место под реле;

9–предохранитель 15 А (разъем для дополнительных электроприборов);

10–резервное место под реле;

11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12–резервное место под реле;

13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14–предохранитель 20 А (цепь блока управления соленоидами автоматической

15–предохранитель 15 А (цепь топливного насоса);

17–плавкая вставка 40 А (цепь замка зажигания);

18–плавкая вставка 30 А (цепь электростеклоподъемников);

19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,

выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23–предохранитель 10 А (цепь правой фары);

24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25–электронный блок управления освещением;

26 – реле включения электродвигателя вентилятора;

27 –плавкая вставка 60 А (электронный блок управления АБС);

28–плавкая вставка 50 А (цепь контроллера вентилятора);

29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 –предохранитель 10 А (цепь правой фары);

31–плавкая вставка 60 А (цепь зарядки АКБ);

32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ

**Предохранитель увеличенного размера по сравнению с остальными.

Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке

Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля

Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ

Что делать

Устранение поломок прикуривателя не занимает много времени. Однако владельцу авто нужно получить общее представление о ремонте и составить пошаговый план действий.

Самое простое решение — обращение за помощью к специалистам. Опытный сотрудник сервисного центра вернет работоспособность изделия за короткое время. При этом за такую услугу придется заплатить.

Чтобы сделать всю работу своими руками, руководствуйтесь следующей инструкцией:

Убедитесь, что предохранитель находится в правильном месте По схеме он должен фиксироваться в общей коробке и обозначаться символом дымящейся сигареты или надписью «Cigar». При выходе из строя детали замените ее новой. Если изделие исправно и продолжает проводить ток, оцените состояние гнезда

Обратите внимание на внутреннее пространство гнезда. Возможно, оно засорилось каким-либо мусором Чтобы вынуть сторонний предмет из гнезда, нужно применить пинцет

Однако действие нужно выполнять с особой осторожностью. Если на прикуривателе видны следы гари, потребуется купить новое изделие

При наличии распаянного провода достаточно спаять его

Если на прикуривателе видны следы гари, потребуется купить новое изделие. При наличии распаянного провода достаточно спаять его.

Необходимые инструменты

Чтобы осуществить ремонт прикуривателя, следует подготовить такие инструменты:

Пинцет.
Отвертку (крестовую или плоскую).

Также для предстоящей работы может пригодиться фонарик, мультиметр и распечатанная схема проводов.

Как снять прикуриватель

Если вы нашли причину поломки прикуривателя и подготовили нужный инвентарь, приступайте к разборке детали. Процесс демонтажа предусматривает выполнение следующих действий:

Для начала нужно открыть капот и снимать минусовую клемму с АКБ.
Дальше необходимо разобрать облицовочную панель, чтобы получить доступ к разъему подключения гнезда.
Потом можно выкрутить саморезы и отсоединить колодку.
На следующем этапе осуществляется демонтаж металлического тубуса прикуривателя с помощью отвертки.
После изъятия детали необходимо отключить лампу подсветки.

Ремонт кнопки автоприкуривателя

Нередко прибор перестает работать по причине повреждения кнопки включения.

Процесс починки не занимает много времени и осуществляется своими руками.

Ремонт головки прикуривателя

В некоторых случаях приходится выполнять частичный ремонт автоприкуривателя. Для этого элемент демонтируется по простой инструкции и проверяется на предмет наличия дефектов под корпусом. Внутри детали находится миниатюрная пластинка из слюды, которая выполняет функцию полупроводника и часто выходит из строя. Изделие нужно извлечь, отремонтировать, а потом поставить обратно.

Замена предохранителя прикуривателя Mitsubishi Lancer X своими руками

Все по теме Замена предохранителя прикуривателя Mitsubishi Lancer X

Садык

Спасибо Сергей очень полезно!! На моей машине Ситроен с5 х7 тоже не работает. как устранить эту проблему?

Савва

такая же хрень,надо посмотреть…всё руки не доходят… лайк!

Прим Дроголов
мантеро спорт фары 10минут горят и тухнет.почему
Barak

Геморно. Регистратор установлен в районе зеркала и, по-моему- отсюда самый короткий путь- взять питание от плафона освещения салона. Сопли протянуть под обшивкой потолка. Дополнительно можно установить на плафоне микрик. для принудит.отключения сети питания регистратора.

Кэш
Да, есть такое что выкидыаает:Дне у тебя одного такое:)
Грунте Юпитер
ниссан пиксо не нашел.
Шарап Виньяр

Здравствуйте! у нас лада калина. была проблема с генератором (кольца коллектора) — поменяли кольца, заменили подкову (диоды) Сейчас зарядка на аккумулятор не идёт. что делать? подскажите пожалуйста!!! заранее спасибо!

Матео

Сама система BMS может являть собой т.н. токи утечки в спящем режиме: дело в том, что подключая АКБ (подключать и отключать тоже нужно в правильной последовательности — тоненький питающий провод bms нужно отключать после отключения минусовых проводов блока управления и стартера, но до отключения самой фишки BMS с минусовой клеммы АКБ.

) автомобиль специально дает нагрузку на АКБ (как нагрузочная вилка) и в течении как минимум 6 часов тестирует падение напряжения покоя для точного определения параметра SOC (степени заряженности в %), так что не удивляйтесь, если после подключения казалось бы заряженной АКБ при заводке вам на табло опять будет высвечивать ‘аккумулятор разряжен’, просто закройте автомобиль и спустя 6 часов система откалибруется. Только вот оставляя автомобиль запертым подолгу на неделю другую имейте в виду, что аккумулятор будет разряжаться, а в режиме коротких поездок полностью восстановить вам его скорее всего не удастся, придется периодически дозаряжать зарядным устройством.

Морис

Салам алейкум Бекзот. Подскажи пожалуйста. Перестали работать дворники на форе.по началу стали работать очень медленно а щас вообще предохранитель от него сгарает. Фора 2009 года я лично на ней год. Ни каких проблем до этого небыло. Работало все идеально

Наш
Подскажите где стоит предохранитель или реле топливного насоса
Захарнин Зал

Почему плавятся предохранители в машине

Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.

1. Прикуривателя

Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.

В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.

Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.

2. Омывателя

Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.

3. Дворников

Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.

4. Обогрева стекол и зеркал

Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.

5. Печки

За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.

6. Систем освещения

Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.

7. Системы охлаждения двигателя

Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:

попадания посторонних предметов в область вращения лопастей вентилятора;
износа электродвигателей вентилятора;
выработке смазки двигателей.

8. Блока управления двигателем

Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.

9. Электроусилителя руля

Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.

10. Электрических стояночных тормозов

Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.

Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.

11. Системы ABS

В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.

12. Центрального замка, стеклоподъемников

Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.
