Предохранители Lancer Х
Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок. Нас интересует элемент за номером 22 см. Именно он отвечает за прикуриватель автомобиля.
Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек.
За все время эксплуатации зимней резины ни разу не было с ней проблем, но недавно все же дал о себе знать боковой порез. Садясь в машину заметил, что заднее колесо практически спущено, хотя с утра все было нормально.
Прикуриватель Митсубиси Лансер 9 и 10
Нужно качать, но, так как у меня насос слабенький, решил воспользоваться насосом коллеги, который удачно оказался. Завел машину, вставил насос — ждем, когда предохранитель прикуривателя на митсубиси лансер 10 достигнет нормы. Но вдруг машина глохнет и насос предохранитель прикуривателя на митсубиси лансер 10 качать, оказалось в прикуривателе пропало напряжение. В щитке предохранителей еще ни разу ничего не менял, все работало, как часы, а тут вдруг нет напряжения… Делать нечего, нужно искать информацию почему не работает прикуриватель на lancer X.
Первым делом раздобыл расположение предохранителей слева от руля есть отсек, открыв который можно лицезреть их: Сгонял в магазин, купил набор, который обошелся в руб он в итоге вообще не понадобился, теперь валяется в бардачкевынул предохранитель, а он целый! Вопрос об неработающем прикуривателе опять повис в голове.
Как выяснилось, в лансере в самом прикуривателе есть еще перемычка, которая тоже может выйти из строя.
Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.
Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый предохранитель не сработает в нужный момент, а это чревато возгоранием проводки
Поэтому, будьте внимательны и осторожны!
Для работы потребовались следующие инструменты и материалы:
- кусачки;
- кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
- плоская отвертка;
- головка на 7 мм.
Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.
Я в Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси …
Приступим к замене предохранителя в прикуривателе
1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)

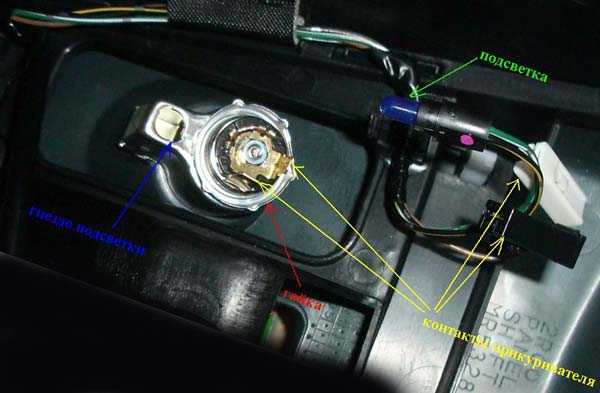

2. Отсоединяем провода от прикуривателя
Провод 1 отсоединяется просто и свободно.
Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.
Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.
Также есть 4 провод это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.
3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом
4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.
Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.
В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!
Где находится предохранитель прикуривателя
Расположение монтажного блока на модели идентично конструкции предшественника. Слева от рулевой колонки находится отделение для мелочи, крышку которого необходимо открыть, а затем вытянуть, преодолевая сопротивление защелок.
На внутренней стороне крышки есть специальный пинцет, который поможет снять предохранитель, а также схема расположение защитных элементов. Нас интересует 13-й предохранитель. Он отвечает за сам автоприкуриватель и 12-вольтовую розетку электропитания. Неисправный предохранитель следует заменить новым, номиналом 15 ампер. Установка детали с большим значением чревата возникновением короткого замыкания или пожара.

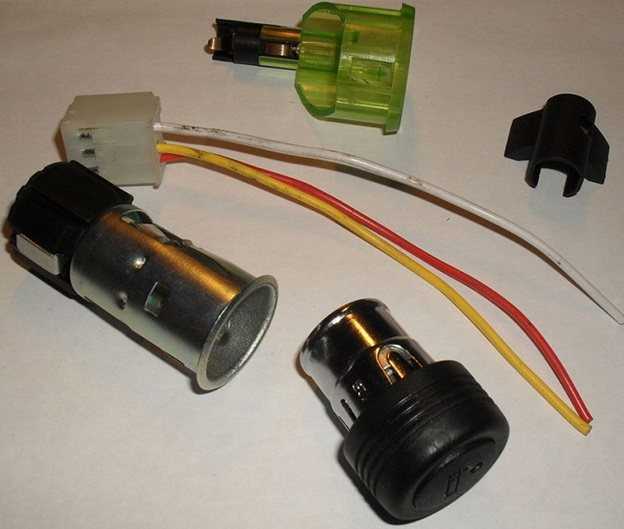

Процесс замены прикуривателя на Митсубиси Лансер 9
В продаже представлены варианты от разных фирм. Если ремонт прикуривателя нецелесообразен, его можно менять на новое устройство. Цена прибора для lancer x и других моделей составляет 500 – 1000 рублей в зависимости от фирмы или страны производителя.
Если необходима замена прикуривателя на Лансер 9, при выборе следует отказаться от слишком дешевых запчастей. Скорее всего, при их изготовлении использовались некачественные материалы, поэтому такая деталь прослужит недолго. Лучше всего выбрать оригинальные прикуриватели. Деталь должна быть аккуратно упакована, а внутри находится сертификат соответствия src=»https://daciaclubmd.ru/wp-content/uploads/2018/07/lanser-04.jpg» class=»aligncenter» width=»600″ height=»426″
Предохранители подкапотного простанства
Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.
Блок предохранителей открывается, как показано на рисунке:

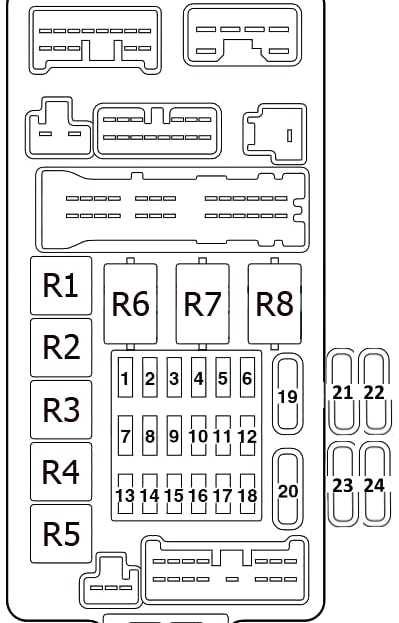

Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.

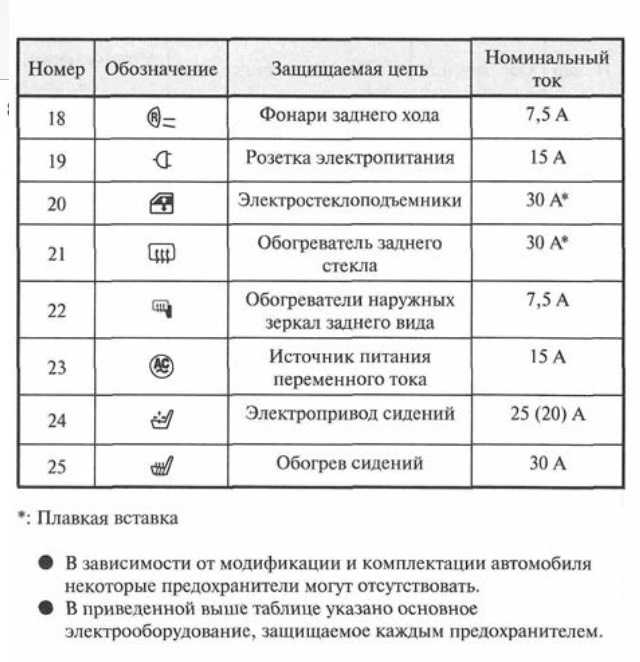

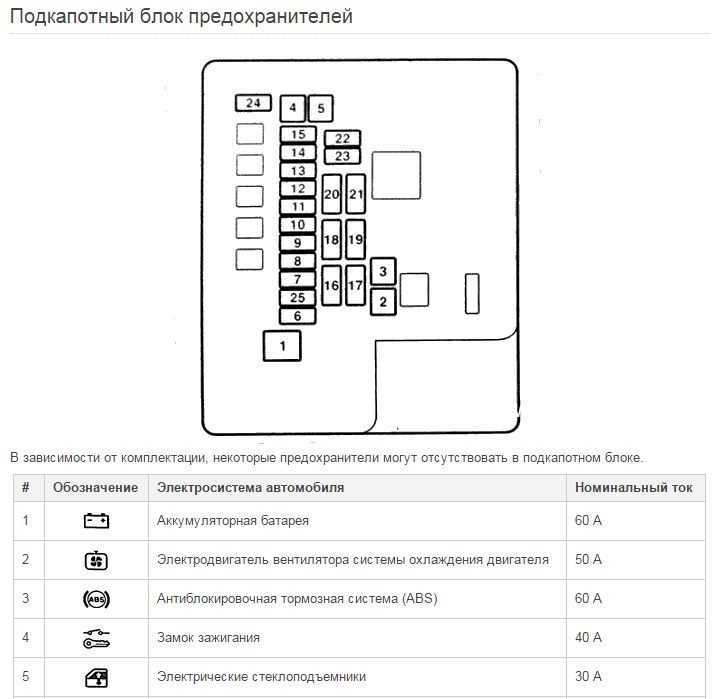

Расшифровка назначений предохранителей приведена в таблице:
| Номер | Назначение, номинал |
| 1 | Противотуманки, 15 Ампер |
| 2 | Сигнал звуковой, 10 Ампер |
| 3 | Реле противотуманок (опционно) |
| 4 | Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер |
| 5 | Компрессор кондиционера, 10 Ампер |
| 6 | Реле сигнала |
| 7 | АБС, ECU, стопы дополнительные, 15 Ампер |
| 8 | Резерв |
| 9 | Дополнительные приборы, 15 Ампер |
| 10 | Резерв |
| 11 | Цепь генератора, 7,5 Ампер |
| 12 | Резерв |
| 13 | ETAKCS, поворотники, 10 Ампер |
| 14 | Цепи АКПП, 20 Ампер |
| 15 | Топливный насос, 15 Ампер |
| 16 | Резерв |
| 17 | Замок зажигания, 40 Ампер |
| 18 | Стеклоподъемники, 30 Ампер |
| 19 | Переключатель рулевой консоли, приборная панель, 10 Ампер |
| 20 | Часы, магнитола, 10 Ампер |
| 21 | Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер |
| 22 | Подсветка номерного знака, приборная панель, 7,5 Ампер |
| 23 | Правая фара, 10 Ампер |
| 24 | Левая фара, корректор светового потока, 10 Ампер |
| 25 | Управление светом |
| 26 | Вентилятора реле |
| 27 | ABS, 60 Ампер |
| 28 | Управление вентилятором, 50 Ампер |
| 29 | Левая фара, 10 ампер |
| 30 | Правая фара, 10 Ампер |
| 31 | Зарядка аккумулятора, 60 Ампер |
| 32 | Противотуманки, 15 Ампер |
Дополнительный блок реле под капотом расположен, как показано на рисунке:
Схема расположения реле.
Назначение реле приведено в таблице:
| Номер | Назначение |
| 1 | Разъем индикатора вращения коленвала |
| 2 | Резерв |
| 3 | Резерв |
| 4 | резерв |
| 5 | Зажигания реле |
| 6 | Реле АКПП |
| 7 | Главное реле |
| 8 | Кондиционера реле |
Проблемы с прикуривателем Mitsubishi Lancer 9
Прикуриватель в автомобиле представляет собой канал вывода электроцепи в салон в виде спирали, что позволяет использовать устройство как по прямому назначению, так и подключать дополнительные электроприборы: портативные электрочайники, зарядку на телефон или накидной обогрев сидений.
Поломка прикуривателя происходит как из-за чрезмерной эксплуатации устройства, так и в связи с временным износом деталей. Отсутствие напряжения в прикуривателе может возникнуть в результате следующих причин:
- Перегорание защитного предохранителя – является следствием подключения приборов, потребляющей большую силу тока или результатом длительного удерживания кнопки питания устройства. Проблема решается путем установки нового предохранителя;
- Обрыв накаливающей спирали – происходит в результате механического воздействия на центральный блок консоли. Для ремонта необходимо заменить силовой элемент на новый;
- Коррозия клемм или «минуса» изделия – возникает в результате повреждения целостности электроцепи в результате ржавления или замыкания контактов. Для исправления необходимо заменить силовой элемент устройства и при необходимости установить новую проводку.
Дабы облегчить поиск причин неисправностей, рекомендуется до разборки консоли автомобиля прозвонить устройство прибором или контрольной лампой. В случае коррозии металла напряжение будет низким, едва зажигающим лампу, а при обрыве цепи – обрыв нитки накаливания или сбой предохранителя. Также на старых генерациях Лансера, диод прикуривателя запитывается последовательно и в случае перегорания лампы, происходит обрыв цепи.
Ремонт прикуривателя на Mitsubishi Lancer 9: все гениальное – просто
Починка прикуривателя вызывает массу вопросов у начинающих водителей, однако весь фронт работ до безобразия прост. Ремонт устройства не требует профессиональных навыков и не займет много времени – процедура потребует до получаса работы, а также наличие комплекта шлицевых отверток различной величины и пассатижей. Дабы отремонтировать прикуриватель на Лансер 9 необходимо:
- Отключить электропитание автомобиля, отсоединив от аккумулятора «минусовую» клемму;
- Демонтировать центральную часть консоли автомобиля, которая фиксируется на пластиковых клипсах. Извлекается пластик путем равномерным отщелкиванием креплений отверткой – чтобы не повредить покрытие, инструмент рекомендуется обмотать молярным скотчем или изолентой;
- После отсоединения панели откроется доступ к 4 силовым кабелям. Один провод отвечает за подсветку пепельницы, остальные – запитывают сам прикуриватель. Все кабеля имеют различаются по цвету оплетки, узнать предназначение каждого можно в техкнижке автомобиля. Всю проводку отключаем;
- Теперь открываем саму розетку устройства, на которой меняем оплавленный оловянный провод на новый, а также меняем лампу, если перегорела.
- После теста устройства на работоспособность, устанавливаем пластик консоли.
Также в случае замены прикуривателя на новый, желательно отдавать предпочтение оригинальному устройству от компании-производителя, в противном случае возможно приобретение низкокачественной подделки. Неоригинальные прикуриватели, помимо низкого эксплуатационного ресурса, могут оснащаться силовым элементом мелкого мечения или не иметь предохранителя, что повышает риск замыкания электроцепи или возгорания устройства.
Процесс замены прикуривателя на Митсубиси Лансер 9
В продаже представлены варианты от разных фирм. Если ремонт прикуривателя нецелесообразен, его можно менять на новое устройство. Цена прибора для lancer x и других моделей составляет 500 – 1000 рублей в зависимости от фирмы или страны производителя.
Если необходима замена прикуривателя на Лансер 9, при выборе следует отказаться от слишком дешевых запчастей. Скорее всего, при их изготовлении использовались некачественные материалы, поэтому такая деталь прослужит недолго. Лучше всего выбрать оригинальные прикуриватели. Деталь должна быть аккуратно упакована, а внутри находится сертификат соответствия src=»https://daciaclubmd.ru/wp-content/uploads/2018/07/lanser-04.jpg» class=»aligncenter» width=»600″ height=»426″

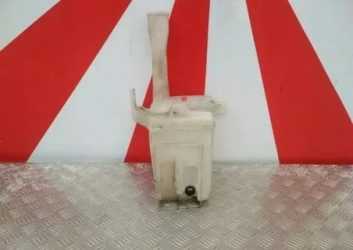

Mitsubishi lancer x 2008 бачок омывателя

Mitsubishi lancer x 2008 бачок омывателя | Продам б/у запчасти с разборки. Бачок жыдкости для омывателя — Стеклоочистители и омыватели от Mitsubishi Lancer X | Оригинал. Недорого. В наличии. Под возврат. Консультации.
mitsubishi, lancer, lancer x, митсубиси, лансер, стеклоочистители и омывателиб/у, жыдкости для, бачок, жыдкости, для, омывателя, (митсубиси), 2008, легковое авто, mitsubishi lancer lancer x, lancer mitsubishi lancer x, mitsubishi lancer x, lancer x mitsubishi, lancer lancer x mitsubishi, митсубиси лансер lancer x, лансер митсубиси lancer x, митсубиси lancer x лансер, lancer x митсубиси лансер, лансер lancer x митсубиси, lancer x лансер митсубиси
Если проблема в самом прикуривателе
Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.
Как снять прикуриватель
Демонтаж блока выполняют следующим образом:
- Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
- Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
- Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
- Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.
Ремонт
После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.
Замена детали на новую
При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.
При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.
Схема подключения
Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.
Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.
Starline a62 автозапуск
Проводка и клеммы
Если предохранитель целый, то причина неисправности в другом месте. Для ремонта прикуривателя Лансер 9 потребуется прозвонить целостность проводки. Для этого необходимо обзавестись мультитестером и запомнить распиновку устройства. Всего к прибору приходит три провода – два положительных и один отрицательный.
- Красный, плюсовой – подключен к аккумуляторной батарее. Сила тока цепи составляет не более 15 ампер, а при превышении данного параметра предохранитель перегорает.
- Желтый. Плюсовой провод, отвечающий за лампочку подсветки.
- Черный, минусовой. Приходит на корпус прибора, а второй конец – масса, запитанная через кузов авто.
Где находится предохранитель прикуривателя
Расположение монтажного блока на модели идентично конструкции предшественника. Слева от рулевой колонки находится отделение для мелочи, крышку которого необходимо открыть, а затем вытянуть, преодолевая сопротивление защелок.
На внутренней стороне крышки есть специальный пинцет, который поможет снять предохранитель, а также схема расположение защитных элементов. Нас интересует 13-й предохранитель. Он отвечает за сам автоприкуриватель и 12-вольтовую розетку электропитания. Неисправный предохранитель следует заменить новым, номиналом 15 ампер. Установка детали с большим значением чревата возникновением короткого замыкания или пожара.
История Митсубиси Лансер 9 и характеристики
Изначально хочется отметить, что история Mitsubishi Lancer началась ещё в 1973 году. По сей день уже вышло десятое поколение этого авто! Линейка этих японских машин стала очень популярная не только в России и Украине, но и во всех странах Европы, Америки и Азии!
За 40 лет данную автомашину было в каждых странах по-разному названо, например:
Mitsubishi Libero в Японии
Митсубиси Лансер 9 (CS) начали производить с 2001 года и вплоть до июня 2007 г (в это время появилось 10-е поколение). Машину относят по международным классификациям к классу C. Она выпускалась в двух кузовах — седан и универсал. В 2003 и 2006 годах были проведены рестайлинговые работы. Lancer 9 выпускали с 3-мя двигателями в четырёх комплектациях:
- Оснащение Invite: CS1A — 1.3 л (82 л.с.), 1.6 л (98 л.с.).
Invite+: CS3W — 1.6 л (98 л.с.), появилась в 2006 году.
Instyle: CS3A — 1.6 л (98 лошадиных сил).
Комплектация Intense: CS9W — 2.0 л (135 л.с.).
Трансмиссия — 5-ст. МКПП, 4-ст. АКПП (были модели с вариатором).
Технические характеристики Mitsubishi Lancer 9 (седан 1.6 л):
- Длинна — 4535 мм
Ширина (без боковых зеркал) — 1715 мм
Высота — 1435?1445 мм
Дорожный просвет автомобиля при снаряжённой массе в исполнении Invite и Instyle — 165 мм
Снаряжённая масса у Invite — 1200 кг, у Invite+ и Instyle — 1205 кг
Снаряжённая масса с полным комплектом доп. оборудования — 1234 и 1248 кг
Полная масса машины — 1770 кг
Объем топливного бака — 50 литров
Объём багажника у седана — 430 литров
Объем багажника у универсала — 344 / 1079 л
Максимальная скорость с МКПП / АКПП — 183 / 176 км/ч
Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 11,8 / 13,6 с
Расход топлива Митсубиси Лансер 9 1,6 в городе (МКПП / АКПП) — 8,8 / 10,3 л
Расход бензина по загородному циклу (МКПП / АКПП) — 5,5 / 6,4 л
Расположение цилиндров — 4 шт. вертикально в ряд
Максимальная мощность — 98 л.с. (72 кВт), 5000 об/мин
Тормоза — передние дисковые вентилируемые с плавающей скобой, а задние просто дисковые с плавающей скобой
Технические характеристики Митсубиси Лансер 9 (седан 2.0 л):
- Клиренс для машин в комплектации Intense с базовым шасси — 135 мм, а с увеличенным дорожным просветом — 155 мм
Снаряжённая масса у Intense — 1275 кг
Снаряжённая масса с полным комплектом доп. оборудования — 1289 кг
Полная масса машины — 1770 кг
Объем бензобака — 50 литров
Максимальная скорость с МКПП / АКПП — 204 / 187 км/ч
Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 9,6 / 12,0 с
Расход топлива Mitsubishi Lancer 9 2,0 л в городе (МКПП / АКПП) — 11,7 / 12,6 л
Расход бензина по загородному циклу (МКПП / АКПП) — 6,5 / 6,9 л
Максимальная мощность — 135 л.с. (99 кВт), 5750 об/мин
Видео про краш-тест Mitsubishi Lancer 9:
Монтажные блоки Mitsubishi Lancer 9 (расположенные в салоне и в моторном отсеке) — расположение предохранителей в монтажных блоках и реле:
Где находится предохранитель
При выходе прикуривателя из-строя в первую очередь проверяют эту деталь. Установочный блок в Мицубиси находится в левой части рулевой колонки. Здесь же расположено место для хранения мелких предметов.
Как проверить
Чтобы вынуть и осмотреть деталь, открывают крышку бардачка. На задней стенке ящика находится пинцет, облегчающую процесс удаления предохранителей, а также 2 запасных детали на 20 и 30 А. Осматривают элемент номер 22, отвечающий за работу автоприкуривателя. При наличии признаков перегорания выполняют замену.
Замена
Если не работает прикуриватель Lancer 10, устанавливают новый предохранитель. Нельзя заменять деталь проволокой, монетой, металлической пластиной. Запрещено устанавливать элементы номиналом более 15 А — это становится причиной короткого замыкания и пожара.
Ремонт прикуривателя Лансер 9
Иногда замена не требуется. В некоторых ситуациях можно провести ремонт своими руками. Внутри самого автоприкуривателя находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо извлечь. После этого стоит собрать устройство, а затем проверить его исправность. Часто требуется просто обработать окислившиеся контакты или припаять отпавшие провода.
Как снять прикуриватель на Лансер
Прежде чем снимать прибор, следует запастись необходимым инструментом. В процессе работ потребуются:
- минусовая отвертка;
- защитные перчатки;
- кусачки;
- паяльник и припой (на случай обрыва проводов);
- мультитестер;
- изоляционная лента.
Процесс снятия прикуривателя проходит следующим образом.
- Открываем капот и снимаем минусовую клемму с аккумуляторной батареи. Это поможет избежать короткого замыкания в процессе работ.
- Вытаскиваем пепельницу, расположенную вблизи прикуривателя, со своих посадочных мест.
- Отсоединяем рычаг переключения передач, получая доступ к накладке.
- Приподнимаем ее, а затем отключаем фишку контактов от самого автоприкуривателя.
- Переворачиваем накладку. Под ней расположена гайка на 7, фиксирующая две пластинки. Откручиваем ее и снимаем пластины.
- Отсоединяем оловянный провод, разгибаем контакты и вытаскиваем старый проводок.
- Теперь устройство полностью разобрано и можно производить ремонт или замену прикуривателя. Сборка осуществляется в порядке, обратном описанному.
Подробное видео о том, как снять прикуриватель Митсубиси Лансер 9 и отремонтировать, расположено ниже.
Где находится блок предохранителей Лансер 9
МБ automotive fuses на автомобиле Лансер 9 расположен в нескольких местах — в моторном отсеке, внутри салона.
В моторном отсеке
| Номер предохранителя | Сила тока, А | Назначение |
| 1 | 15 | Передние ПТФ |
| 2 | 10 | Цепь звукового сигнала и реле его включения |
| 3, 8, 10, 12, 16 | реле, предохранители | Резервные, не используемые места |
| 4 | 20 | Цепи ДМРВ, ДПКВ, ДХХ, ДКК, клапана рециркуляции, ЭБУ, электровентилятора, катушки зажигания, иммобилайзера |
| 5 | 10 | Компрессор кондиционера |
| 6 | реле | Звуковой сигнал |
| 7 | 15 | АБС, ЭБУ двигателя, дополнительный стоп-сигнал и задние фары |
| 9 | 15 | Дополнительные электрические приборы |
| 11 | 7.5 | Генератор |
| 13 | 10 | Система ETACS и указатели поворота |
| 14 | 20 | Соленоиды АКПП |
| 15 | 15 | Бензонасос |
| 17 | 40 | Замок зажигания |
| 18 | 30 | Стеклоподъёмники |
| 19 | 10 | Подрулевой переключатель, ETACS, передний ЭБУ |
| 20 | 10 | Часы, ETACS, магнитола |
| 21 | 7.5 | БУ кондиционера, подсветка пепельницы и прикуривателя, комбинации приборов, выключатель ПТФ, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы |
| 22 | 7.5 | Комбинации приборов, габаритные огни и лампочка подсветки номерного знака |
| 23 | 10 | Правая фара |
| 24 | 10 | Левая фара и электрокорректор светового пучка фонарей |
| 25 | реле | БУ освещением |
| 26 | реле | Моторчик вентилятора |
| 27 | 60 | ЭБУ АБС |
| 28 | 50 | Контоллёр вентилятора |
| 29 | 10 | Левая фара и дальний свет |
| 30 | 10 | Правая фара |
| 31 | 60 | Аккумулятор |
| 32 | 15 | ПТФ, сигнальная лампа и реле их включения |
| Номер | Предназначение |
| 1 | Разъем для подключения индикатора частоты вращения коленчатого вала двигателя |
| 2,3,4 | Резервные места |
| 5 | Зажигание |
| 6 | АКПП |
| 7 | Система управления ДВС |
| 8 | Компрессор кондиционера |
Блок предохранителей Лансер 9 в салоне
| Номер предохранителя/реле | Сила тока, А | Защищаемые |
| 1 | реле | Передние ПТФ |
| 2 | реле | Резерв |
| 3 | реле | Бензонасос |
| 4 | реле | Подогрев передних сидений |
| 5 | реле | Бензонасос |
| 6 | реле | Стеклоподъёмники |
| 7 | реле | Колодки жгутов проводки |
| 8 | реле | Электровентилятор силового агрегата |
| 9 | реле | Обогреватель заднего стекла |
| 10 | 30 | Электронный блок управления кондиционером |
| 11 | 30 | Обогреватель заднего стекла |
| 12 | 7.5 | Пульт управления наружными зеркалами |
| 13 | 7.5 | Электронный блок управления АБС |
| 14 | 7.5 | Резервный предохранитель |
| 15 | 7.5 | Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха |
| 16 | 7.5 | Вспомогательное реле и пульт управления наружными зеркалами |
| 17 | 7.5 | Резервный предохранитель |
| 18 | 7.5 | Резервный предохранитель |
| 19 | 7.5 | Резервный предохранитель |
| 20 | 10 | Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря |
| 21 | 7.5 | Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS) |
| 22 | 15 | Предохранитель прикуривателя Митсубиси Лансер 9 |
| 23 | 15 | Диагностический разъем |
| 24 | 7.5 | Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы |
| 25 | 7.5 | Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле топливного насоса №2 |
| 25 | 15 | Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал) |
| 27 | 10 | Конденсатор (для двигателей 4G6), катушки зажигания |
| 28 | 20 | Электронный блок управления освещением, электродвигатель очистителя ветрового стекла |
| 29 | 20 | Резервный предохранитель |
