Устройство, принцип работы и тюнинг впускного коллектора

Как работает система изменения длины впускного коллектора

Впускной коллектор с системой изменения длины применяется как в бензиновых, так и в дизельных двигателях для обеспечения лучшего наполнения камеры сгорания воздухом на разных оборотах двигателя.

На низких оборотах требуется достижение максимального крутящего момента как можно быстрее, для чего используется длинный впускной коллектор. Высокие обороты выводят двигатель на максимальную мощность при коротком впускном коллекторе.

На большинстве автомобилей эта система работает одинаково. Во впускном коллекторе установлена ось с заслонками, которые перекрывают, либо открывают путь воздушному потоку по одному из двух путей – короткому или длинному.

Состоит система изменения длины впускного коллектора обычно из таких элементов:

• ресивер с обратным клапаном
• электромагнитный клапан
• механизм изменения длины (пневмокамера)
• ось с заслонками
• соединительных вакуумных трубок
• проводки к электромагнитному клапану

Рассмотрим устройство и работу системы более детально на примере автомобиля Шевроле Лачетти.

На фото ниже я отметил:

• красной стрелкой – ресивер с обратным клапаном

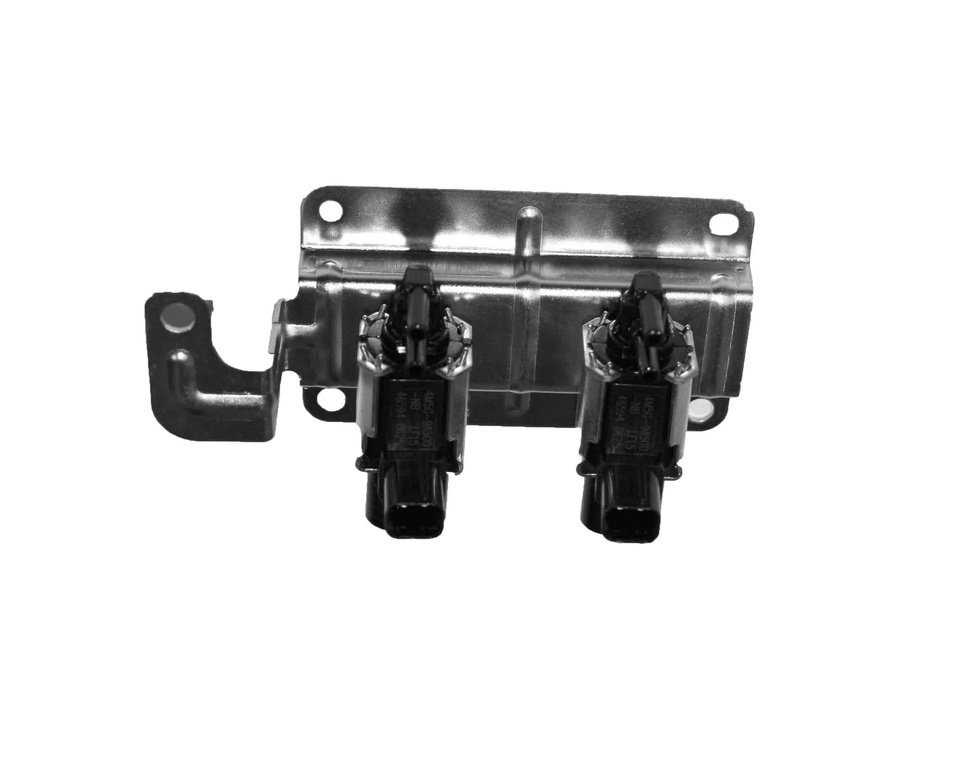

• зелёной стрелкой – электромагнитный клапан
• синей стрелкой – проводка к электромагнитному клапану
• желтой стрелкой – механизм (пневмокамера) изменения длины
• цифрами – соединительные вакуумные трубки: 1 – от электромагнитного клапана к механизму (пневмокамере), 2 – от коллектора к ресиверу, 3 – от ресивера к клапану.

На остановленном двигателе шток механизма (пневмокамеры) выдвинут полностью и система находится в состоянии короткого коллектора. Как только мы запускаем двигатель, в коллекторе создаётся разрежение и давление падает до 30-33 кПа. На клапан подаётся напряжение и он открывается, тем самым пуская разрежение из коллектора через ресивер в рабочий механизм (пневмокамеру). Пневмокамера втягивает свой шток и, проворачивая ось заслонок, переводит систему на длинный коллектор, что обеспечивает приемистость на низких оборотах двигателя. В таком положении система будет, пока двигатель не достигнет оборотов, равных 4,7 тыс.об/м. После этого ЭБУ отключает подачу напряжения на клапан и он закрывается, перекрывая подачу разрежения на пневмокамеру. Шток пневмокамеры должен теперь полностью выдвинуться и провернуть ось заслонок снова в режим короткого коллектора. Но как он выйдет, если пневмокамера герметична и ей нужен доступ воздуха, чтобы пружина в пневмокамере смогла сдвинуть шток? Это как бутылку опустить в воду горлышком вниз. Вода в нее не попадёт, пока не проделать отверстие в донышке, чтобы вышел воздух.

Для этих целей электромагнитный клапан имеет ещё и третий штуцер, который закрыт колпачком (фильтром), который расположен внизу и на него как раз указывает зелёная стрелка. Это атмосферный штуцер. При отключении напряжения, электромагнитный клапан не только перекрывает разрежение от ресивера к пневмокамере, но и открывает переход от пневмокамеры к атмосферному штуцеру, позволяя пневмокамере набрать воздух и выдвинуть шток.

Теперь кратко рассмотрим устройство и проверку каждого узла отдельно.

Система выпуска

Система выпуска необходима для отвода отработанных газов и снижения шума при их выхлопе. Состоит из выпускного коллектора и выхлопной трубы. В современных двигателях для улучшения экологических показателей дополнительно между выпускным коллектором и выхлопной трубой устанавливается каталитический нейтрализатор.

Рисунок 4.43 Система выпуска.

Выпускной коллектор

Выпускной коллектор (схематически изображен на рисунке 4.43) — это деталь, устанавливаемая непосредственно на головку блока цилиндров и предназначенная для перенаправления отработанных газов далее – в выхлопную трубу.

Этот элемент системы выпуска сильно нагревается, потому в современных автомобилях прикрыт термоизоляционной крышкой. Выпускной коллектор может иметь различную форму, быть изготовленным различными способами и представлять собой литую деталь или набор патрубков (смотрите рисунок 4.44) одинаковой длины, изогнутых в причудливые формы (в быту часто называют «паук»). Сделано это для улучшения отвода отработанных газов от одного цилиндра за счет разряжения, создаваемого при выхлопе газов из другого (следующего согласно «тактности»).

Рисунок 4.44 Двигатель с выпускным коллектором из патрубков.

Каталитический нейтрализатор

Каталитический нейтрализатор — устройство, предназначенное для «дожигания» несгоревшего топлива, которое содержится в отработанных газах, и «удаления» части вредных веществ. Не будем вдаваться в подробности химических процессов, происходящих внутри данного устройства, просто скажем о том, что установка данного прибора значительно снизила выбросы вредных веществ, содержащихся в отработанных газах.

Примечание В основном, срок службы каталитического нейтрализатора равен сроку службы автомобиля. Однако в отечественных условиях эксплуатации, при использовании топлива низкого качества, в которое, вопреки нормам, добавляют этилированные присадки, специальное пористое наполнение катализатора разрушается, что приводит к ухудшению работы двигателя в целом. В отдельных случаях частицы разрушающегося рабочего элемента попадают в цилиндры, что приводит к выходу из строя поршневой группы.

Выхлопная труба

Выхлопная труба (рисунок 4.43 и 4.45) представляет собой трубку, состоящую из нескольких секций, в промежутках которой установлены глушители.

Основные признаки загрязнения

Термолента на глушитель, выпускной коллектор

Рекомендуется периодически проводить чистку внутренней поверхности. Это связано с тем, что избежать образования сажи на поверхности практически невозможно, при длительной эксплуатации автомобиля коллектор покрывается слоем сажи толщиной в несколько миллиметров. Некоторые признаки также могут указывать на необходимость в проведении чистки:

1. Весь образующийся нагар остается внутри конструкции и со временем накапливается, снижая пропускную способность.
2. Существенно увеличивается показатель расхода топлива. Для того чтобы расход находился в пределе нормы, горючая смесь должна состоять из определенного количества топлива и воздуха. Кроме этого, неправильно обогащенная смесь снижает основные показатели работы ДВС.
3. Снижается мощность, и теряется динамика разгона. Определить падение мощности двигателя довольно сложно, так как это происходит постепенно. Лишь при диагностике транспортного средства можно определить показатель мощности.
4. На низких оборотах может появиться вибрация и тряска. Из-за снижения пропускной способности повышается давление, которое и приводит к вибрации.
5. Автомобиль плохо держит холостой ход, обороты падают. Часто встречается ситуация, когда на холостом ходу двигатель практически полностью глохнет. Это происходит также при плохом обогащении топливной смеси.
6. В некоторых случаях загрязняющие вещества кристаллизуются, откалываются и попадают на клапан. Загрязнение клапанов усложняет их ход, появляются сильный стук и шум. Накапливающаяся масса на клапанах усложняет их ход.

Сильное загрязнение впускной системы происходит по причине высокого потребления масла при повреждении цилиндропоршневой группы. Это еще в большей степени усугубляет сложившуюся ситуацию, двигатель окончательно теряет свои качества.

Системы изменения геометрии впускного коллектора

Поскольку, фиксированная длина впускного коллектора, обеспечивает качественное наполнение цилиндров только в ограниченных диапазонах частот вращений коленчатого вала, более предпочтительным считается впускной коллектор, имеющий систему изменения геометрии. Изменяться может либо его длина, либо диаметр, либо оба параметра.

Впускной коллектор переменной длины

Применяется на безнаддувных силовых агрегатах, как бензиновых, так и дизельных. Когда мотор работает на низких оборотах, длина коллектора должна быть большой для достижения высокого крутящего момента и приемистости, на высоких – маленькой, чтобы силовой агрегат мог развить максимальную мощность. Для изменения геометрии применяется клапан, входящий в систему управления двигателем. Он переключает коллектор с одной длины на другую.

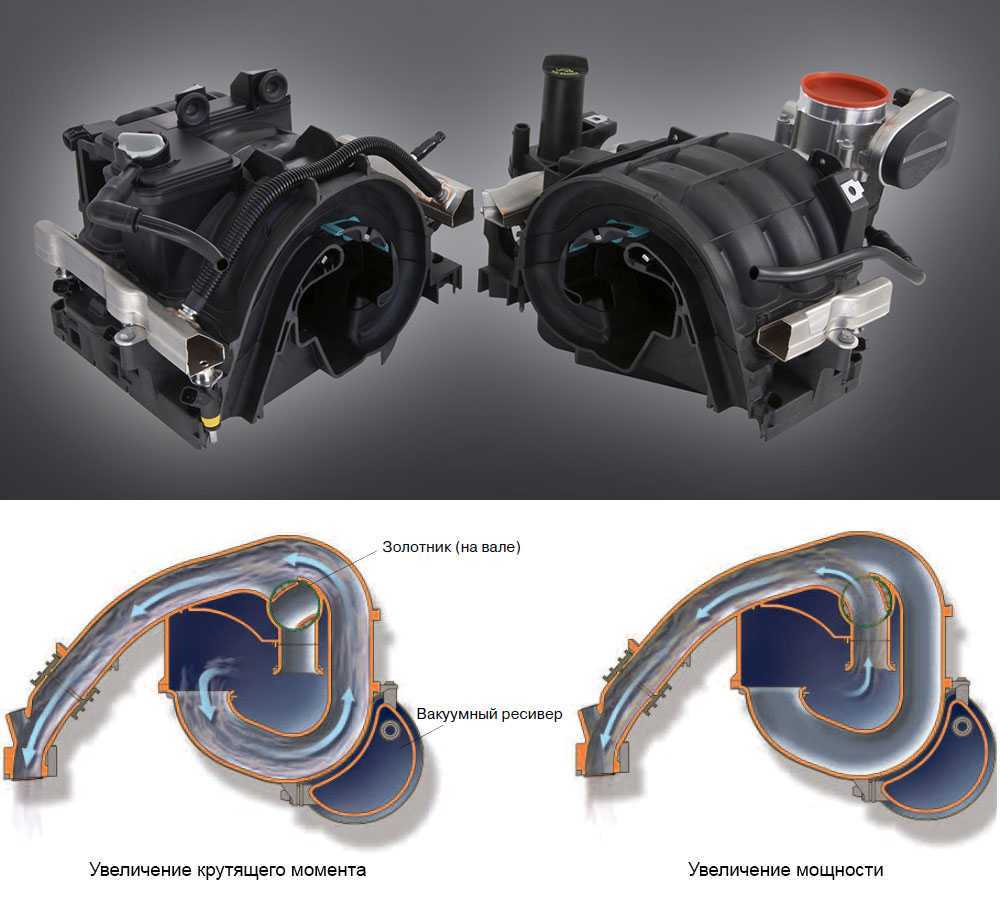

Работает впускной коллектор переменной длины следующим образом. Когда закрывается впускной клапан, воздух, оставшийся в коллекторе, начинает совершать колебания, частота которых пропорциональна длине самого коллектора и оборотам двигателя. Когда возникает резонанс, появляется эффект нагнетания (резонансный наддув). В результате, воздух подается в открывающиеся впускные клапаны под увеличенным давлением.

Система изменения геометрии впускного коллектора, у разных производителей называется по-разному:

1. BMW называют ее Differential Variable Air Intake (DIVA);
2. у Ford это Dual-Stage Intake (DSI);
3. в автомобилях Mazda система носит название Variable Inertia Charging System (VICS), в ряде случаев Variable Resonance Induction System (VRIS).

Впускной коллектор переменного сечения

Применяется на любых моторах, в том числе оснащенных наддувом. С уменьшением поперечного сечения возрастает скорость воздуха, проходящего через коллектор, следовательно, улучшается смесеобразование и более полно сгорает рабочая смесь.

Система изменения геометрии впускного коллектора имеет следующее устройство. Впускной канал каждого цилиндра делится на два – по одному на каждый впускной клапан, внутри одного из которых находится заслонка. Заслонка открывается и закрывается посредством вакуумного регулятора или электродвигателя.

Существует много вариаций подобных систем, например, у Opel система изменения геометрии впускного коллектора носит название Twin Port, у Ford есть два типа — Intake Runner Control (IMRC), Charge Motion Control Valve (CMCV), у Toyota и Volvo – Variable Induction System или Intake System (VIS).

Ремонт впускного коллектора

Учитывая, что большую часть неисправностей не получится устранить самостоятельно, стоит рассказать о том, с чем справится любой автолюбитель, а именно о замене прокладки впускного коллектора вследствие износа старой.

Операция достаточно простая и не особо ответственная. Главное соблюсти весь перечисленный ниже порядок действий. Для примера возьмем народный автомобиль в лице Chevrolet Aveo последней генерации.

1. Снять клеммы с аккумулятора.
2. Отсоединить рычаги стеклоочистителей.
3. Снять решетку воздухозаборника. После чего демонтировать сам воздухозаборник.
4. Слить охлаждающую жидкость из системы охлаждения.
5. Снять хомуты, на которых держится воздуховод воздушного фильтра.
6. Вытащить трубку принудительной вентиляции картера.
7. Демонтировать дроссель.
8. Вытащить трубку, ведущую к механизму тормозных усилий.
9. Вытащить кронштейн коллектора.
10. Снять направляющую топливной форсунки.
11. Вытащить шланг охлаждения заслонки.
12. Выкрутить болты коллектора.
13. Аккуратно достать прокладку.
14. Почистить места прилегания и обезжирить.
15. Поставить свежую прокладку и собрать все в обратно.

Во время разборки важно почувствовать, как затянуты болты демонтируемых узлов. При сборке лучше нанизывать болты крест-накрест или двигаться от центра к краям

Во всех остальных случаях, в том числе, если требуется банальная чистка выпускного коллектора, лучше обратиться в сервисный центр.

Как увеличить подачу воздуха в двигатель: доступные способы

Как видно, от количества и качества поступающего в цилиндры воздуха напрямую будет зависеть и мощность силового агрегата. В целях получения улучшенной отдачи от ДВС многие автолюбители стремятся увеличить подачу воздуха в агрегат. Как правило, такая необходимость возникает в процессе тюнинга двигателя, после проведения каких-либо доработок и т.д.

Далее мы рассмотрим несколько возможных способов,  которые при этом не предполагают кардинальных переделок (например, доработка каналов ГБЦ, замена турбины на более производительную и т.п.)

Самым простым и бюджетным решением является установка фильтра нулевого сопротивления (нулевика). Хотя общий прирост мощности от такого решения небольшой, но на спортивных и специально подготовленных авто установка нулевика в комплексе с другими усовершенствованиями волне оправдана.

Однако этого не скажешь о гражданских авто со «стоковым» ДВС. В этом случае получается скорее вред, чем польза, так как фильтры нулевого сопротивления быстрее загрязняются и хуже очищают воздух, что может сказаться на ресурсе мотора. При этом никакого прироста мощности фактически не наблюдается.

Еще одним способом подать в мотор больше воздуха является доработка элементов заводской системы. Речь идет о воздухозаборнике, патрубках, верхней крышке корпуса воздушного фильтра.

В самом начале необходимо измерить сопротивление воздуха на входе и после выхода из корпуса фильтра, после чего  проводятся работы в целях уменьшения такого сопротивления.

Также следует отметить, что иногда на профильных форумах встречается информация об электрическом вентиляторе во впуск (динамический вентилятор, завихритель воздуха, система динамического наддува, электрический турбонагнетатель и т.п.). В свое время на рынке выделялись производители Кamann, Simota и ряд других.

Если коротко, так называемая электротурбина на впуске позволяет добиться подачи охлажденного воздуха во впускной коллектор без каких-либо существенных доработок, что особенно актуально для атмомоторов. В результате в двигатель начинает поступать охлажденный, а не теплый воздух, увеличивается объем воздуха и т.д.

Устройство представляет собой патрубок, в котором устанавливается  крыльчатка. Во время работы крыльчатка вращается, создавая спиралеподобные завихрения воздуха. По заверениям производителей такой воздух более холодный и лучше проникает в камеры сгорания.

В результате улучшается общий процесс смесеобразования, мощность двигателя растет, повышается эластичность во время работы ДВС на разных режимах, автомобиль демонстрирует улучшенные динамические характеристики.

Однако как показывает практика, особой пользы после установки таких решений нет. Более того, высокая стоимость на отметке около 300-400 у.е. и вовсе ставит целесообразность подобных экспериментов под большое сомнение.

Еще в списке возможных решений для увеличения подачи воздуха можно отметить так называемый «холодный впуск». Подобное решение фактически предполагает вынос воздухозаборника из подкапотного пространства наружу, что позволяет снизить температуру поступающего воздуха и повысить его плотность.

В продаже встречаются готовые комплекты как для определенных моделей авто, так и универсальные. К преимуществам холодного впуска можно отнести увеличение мощности двигателя, снижение риска возникновения детонации, улучшение реакций на нажатие педали газа, незначительное уменьшение расхода топлива.

При этом существенно повышается вероятность попадания воды во впуск и гидроудара, а также намного быстрее загрязняется воздушный фильтр. Дело в том, что воздухозаборник ставится в «окна», которые отдельно делаются в бампере, в передней фаре и т.д.

Когда ремонтировать коллекторы

Нередко от новичков можно услышать довольно смешной для профессиональных водителей вопрос: «Как ремонтировать коллекторы?». Оказывается, что там и ремонтировать-то нечего! То есть, в самих пауках и их равнодлинных трубках ломаться просто нечему. А катализатор или датчик ЭБУ легко извлекаются из них и меняются. Сами же коллекторы – это такое простое устройство, в котором попросту нечему ломаться! К тому же выпускной коллектор изготавливается из довольно тугоплавкого сплава. Поэтому не стоит думать, что он может прогореть. Инженеры, которые работают в автоконцернах, учитывают все моменты.

Единственное, что может поломаться, так это впускной, но никак не выпускной коллектор. Да и то, только после того, когда на него упадет что-то тяжелое. Все же, он из пластика. Также, тут могут еще поломаться шпильки крепления, но опять-таки, если пытаться самому вырвать коллектор, но если вы такое сделаете, то подобных вопросов возникнуть не должно. Еще может слететь трубка, по которой воздух отводится к турбине, но натянуть ее – дело одной минуты.

Новые наработки

Конструкторы постоянно совершенствуют устройство составных частей двигателя, касается это и системы впуска.

Они улучшают используемые датчики, чтобы повысить их точность и долговечность. В основном, это сводится к использованию новых принципов работы.

Более интересными являются наработки, касающиеся конструкции элементов исполнительного механизма, в частности – коллектора.

К примеру, инжекторные моторы с прямым впрыском оснащаются коллекторами с дополнительными заслонками – впускными (они же – вихревые). При этом вносятся конструктивные изменения и в головке блока. Такая впускная система подразумевает наличие двух каналов подачи воздуха к впускным клапанам. И разделение этих каналов делается в головке блока. Используемые впускные заслонки применяются для перекрытия этих каналов.

Система впуска такой конструкции позволяет получить три типа смесеобразования для обеспечения максимально эффективной работы силового агрегата:

1. Послойное
2. Обедненное гомогенное
3. Стехиометрическое гомогенное

А суть этой доработки сводится к тому, что на определенных режимах впускные заслонки перекрывают тот или иной канал, чтобы получить требуемое смесеобразование.

Еще один вариант конструктивного исполнения коллектора впускной системы – переменной длины. Суть работы этого коллектора сводится к тому, что при холостом ходу воздух движется по длинному пути, но при начале работы мотора под нагрузкой открывается специальный клапан, который сокращает путь движения воздуха, что обеспечивает более быстрое наполнение цилиндров воздухом.

Коллектор двигателя HEMI

В дальнейшем, возможно появление еще каких-то более интересных решений для получения максимальной эффективности работы этой составляющей силового агрегата.

Тюнинг коллектора

Тюнинг двигателя – это целый комплекс работ по доработке отдельных его узлов и деталей. Впускной коллектор также можно доработать, чтобы улучшить эксплуатационные характеристики мотора.

Тюнинг данной детали имеет два направления:

• на преодоление негативного влияния его формы;
• на доработку внутренней поверхности.

При чем здесь форма?

Поток воздуха или рабочей смеси в коллекторе неравномерен в силу его формы. Если коллектор несимметричный, то наибольшее количество воздуха или топливно-воздушной смеси будет попадать в первый цилиндр, а в каждый следующий все меньше. У симметричного также есть недостаток: там наибольшее количество воздуха попадает в средние цилиндры. В обоих случаях цилиндры работают неравномерно на смеси различного качества. Как следствие – падает мощность двигателя.

Тюнинг, в данном случае, подразумевает замену штатного впускного коллектора системой многодроссельного впуска. Ее устройство таково, что воздушные потоки, подающегося в цилиндры, не зависят друг от друга, поскольку каждый из цилиндров оснащается собственной дроссельной заслонкой.

«Внутренние» работы

При недостатке денежных средств, тюнинг можно провести и более дешево, почти даром. Внутри коллекторов практически всегда находится большое число неровностей и приливов, а поверхность шероховатая. Все вместе это вызывает ненужные завихрения, мешающие качественному наполнению цилиндров. При размеренной езде это явление практически незаметно, но если хочется добиться от мотора большей эффективности, с этими недостатками нужно бороться.

Тюнинг штатного впускного коллектора заключается в шлифовке его внутренней поверхности, с целью удаления приливов и шероховатостей. Шлифовать нужно не до появления зеркала, а только до достижения однородного состояния всей поверхности. Если переусердствовать, то капли горючего будут конденсироваться на стенках и тюнинг даст совершенно противоположный результат.

Напоследок, чтобы тюнинг был максимально полным, нужно обратить внимание на место сопряжения коллектора с головкой блока цилиндров. Нередко в этом месте остается ступенька, мешающая нормальному ходу воздушного потока, которую необходимо устранить (с этого начинается тюнинг ГБЦ). В системе питания любого двигателя внутреннего сгорания впускной коллектор играет серьезную роль

Он передает воздух или топливовоздушную смесь к головке блока цилиндров, откуда она поступает в камеру сгорания. Чем больше , тем большее количество воздуха (смеси) проходит через впускной коллектор и тем сильней его влияние на параметры двигателя

В системе питания любого двигателя внутреннего сгорания впускной коллектор играет серьезную роль. Он передает воздух или топливовоздушную смесь к головке блока цилиндров, откуда она поступает в камеру сгорания. Чем больше , тем большее количество воздуха (смеси) проходит через впускной коллектор и тем сильней его влияние на параметры двигателя.

Изменение геометрии впускного коллектора

Как уже упоминалось, под каждый двигатель подбирается своя геометрия впускного коллектора. Это позволяет варьировать обороты и улучшать или ухудшать процесс сгорания топлива.

Во всех случаях, изменение геометрии оборачивается изменением скорости воздушного потока.

Вариантов изменения геометрии, как несложно догадаться, всего три:

• Уменьшить или увеличить длину труб;
• Сузить или расширить сечение труб;
• Комбинированный подход.

Так как «играть» длинной труб, зачастую, не представляется возможным, обычно выбирают второй вариант — изменение сечения. Для этого используют специальные заслонки, которые регулируют потоки воздуха иначе, чем заводской механизм.

В автомобилях премиального сегмента присутствует комбинированная система изменения геометрии впускного коллектора.

Это как раз те случаи, когда производитель предлагает разные варианты режимов движения, вроде Comfort, Dinamic и пр. На изменение характеристик мотора отчасти влияет именно работа заслонок впускного коллектора.

Описание

Впускной коллектор — это часть двигателя, которая равномерно распределяет топливную смесь между всеми цилиндрами. Для каждого цилиндра предусмотрен отдельный патрубок, по которому проходит воздух или топливовоздушная смесь, движущаяся за счет вакуума, создаваемого поршнями, спускающимися в коллектор. Эта система также нейтрализует картерные газы, которые через систему вентиляции картера попадают во впускной коллектор, смешиваются с топливовоздушной смесью и попадают в цилиндры.

Чтобы топливо не оседало в виде конденсата на стенках коллектора, его внутреннюю поверхность делают шероховатой, в результате чего в нем создается турбулентность и не конденсируются мельчайшие капельки распыленного топлива. Форма самого коллектора всегда однородная, без угловых изгибов, что объясняется стремлением производителя исключить ненужные перепады давления при работе двигателя.

Тюнинг впускного коллектора

Любители автотюнинга не обходят своим вниманием и впускной коллектор. При правильном подходе, действительно, удается улучшить показатели мощности двигателя, пример на видео, ниже

1. Улучшение формы. Довольно сложно добиться того, что во все цилиндры двигателя поступает одинаковое количество воздуха. Потому мастера заменяют штатный коллектор на многодроссельный впуск. На каждый цилиндр двигателя устанавливается отдельный дроссель, получается независимая система.
2. Совершенствование внутренней поверхности. При производстве коллекторов на внутренней части могут остаться небольшие погрешности: наплывы, заусенцы, шероховатости. Это немного тормозит поток воздуха, поэтому умельцы шлифуют внутреннюю поверхность коллектора, чтобы убрать все препятствия.

Почему может понадобиться ремонт впускного коллектора?

Данная деталь имеет довольно сложную конструкцию, а значит, и вероятность возникновения той либо иной поломки значительно возрастает. Чаще всего, из строя выходят заслонки, особенно этот вид неисправности актуален для Mercedes. В этом случае авто значительно теряет мощность, повышается расход топлива, ухудшается тяга и работа двигателя в целом. Заслонки коллектора выходят из строя по следующим причинам: повышенная температура, низкое качества материала, из которого они сделаны, и появление масляного конденсата. Также из строя может выйти и клапан управления заслонками впускного коллектора.

В пластиковых же деталях довольно часто может произойти отслоение трубки от завихрителя, что провоцирует появление характерного звука во время движения (треск, шум). Эту поломку вполне можно устранить и своими собственными силами. Кроме того, может возникнуть подсос воздуха во впускном коллекторе. Данная неисправность также отразится на мощности, но вдобавок к этому еще появится и шум, напоминающий выдувание, или же наоборот – подсасывание.

Для того чтобы измерить абсолютное давление во впускном коллекторе, существует специальный датчик. Он также отвечает и за оптимизацию процесса образования и сгорания воздушно-топливной смеси. Если он выходит из строя, то ЭБУ, скорей всего, будет работать в аварийном режиме, а иногда двигатель вообще может не запуститься. Несмотря на то, что современный датчик давления во впускном коллекторе – устройство довольно надежное, тем не менее, возможны неисправности и в нем.

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

1. Замеряется давление картерных газов на разных режимах работы двигателя.
2. Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Строение обоих вариантов

Если утрировать то коллектора это 4 трубы, которые соединяются в одну. То есть своего рода «штаны», только на четыре «штанины». Нужно отметить, что бывают и на «две – три» или даже «шесть» труб. Такое устройство обусловлено количеством цилиндров в двигателе, как мы знаем на автомобиле «ОКА» было всего два цилиндра (две трубы), например на новых FORD есть варианты с тремя (трехтрубный), а на некоторых представительских авто – шесть цилиндров (шеститрубный). Причем это будут как впускной, так и выпускной коллектора.

Вот только верхняя точка, где один выход у них будут отличаться:

Впускной – подключается к системе подачи воздуха или топлива, поэтому в «верхней точке» будет стоять либо карбюратор, либо дроссельная заслонка.

Выпускной – подключается к глушителю, отводит отработанные газы. Сейчас зачастую подключается к катализатору.

Теперь подробнее о каждом из типов.

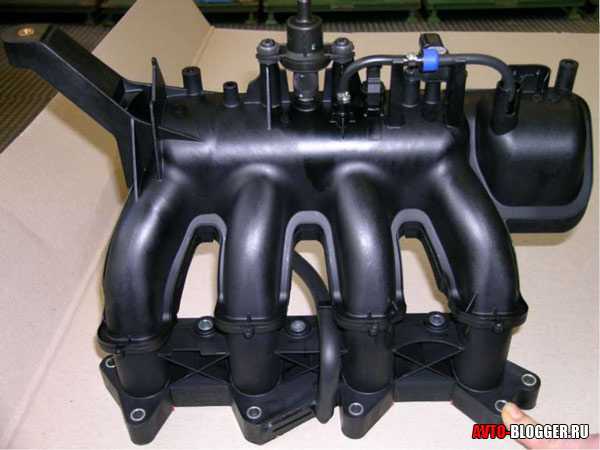

Впускной коллектор

Основная задача — подвести топливную смесь, либо воздух к цилиндрам двигателя. На данный момент есть две основные системы подачи топлива и в зависимости от их конструкции в нем либо происходит смешение бензина и воздуха, либо нет. .

 Материал, из которого изготавливается зачастую высокотемпературный пластик, хотя раньше были только металлические варианты (сделанные из алюминия), пластик ставят в угоду экономии,  а также для снижения веса автомобиля.

Крепится широкой частью (где 2 – 3 – 4 – 6 труб), обычно к головке блока цилиндров, подсоединяется в специальные каналы, где происходит засос топливной смеси или воздуха. Работает в «паре» с впускными клапанами — то есть клапана открываются, и из коллектора засасывается топливная смесь (или воздух) – далее клапана закрываются – смесь остается в цилиндрах.

Как вы понимаете, здесь зачастую нет высоких температур, поэтому и пластик в конструкции коллектора. Хотя он должен держать около 100 градусов Цельсия, все же головка блока разогревается от работы поршней и воспламенения топлива внутри.

Если взять систему распределенного впрыска топлива, то в коллектор, в конце, почти перед клапанами встроены инжектора, которые подают бензин, смешение с воздухом происходит здесь же. После этого клапана открываются, и происходит засос ТВС (топливно-воздушной смеси).

В системе с непосредственным впрыском топлива, в коллекторе присутствует только воздух, который подается дроссельной заслонкой, клапана открываются — происходит засос воздуха в цилиндры — смешение не происходит в коллекторе, оно смешивается внутри цилиндров.

В верхней точке, где 4 трубы соединяются в одну, сейчас стоит дроссельная заслонка, которая руководит подачей воздуха, раньше на старых системах впрыска, стояли карбюратор или моно-впрыск.

Не заводится Chevrolet Lacetti

Многие владельцы Шевроле Лачетти сталкивались с тем, что их любимый «железный конь» в один определённый момент не заводится. Так, автолюбитель садится в салон автомобиля, поворачивает ключ и тишина.

Причины неисправности

Причин неисправности моет быть достаточно много, начиная от механических проблем, заканчивая электрическими. Для выяснения места неисправности стоит пройти целую цепочку диагностических операций.

Определим, какие узлы будут интересны при поиске причины:

• Топливные элементы.
• Подача воздуха.
• Система зажигания.
• Стартер.
• Электрика.

Рассмотрим поочерёдно каждый узел и определим, где же и по какой причине может скрываться неисправность.

Методы решения

Многие владельцы Chevrolet Lacetti сталкиваются с затруднённым пуском силового агрегата в зимнее время года. Именно поэтому рекомендуется проверять автомобиль и готовить его к зиме заранее. Перейдём непосредственно к рассмотрению вопроса устранения неисправностей.

Топливные элементы

Первое место в топливной системе, где стоит искать неисправности, являются форсунки и топливный насос. Чтобы проверить работоспособность второго не потребуется ничего разбирать. Алгоритм диагностики следующий: садимся в автомобиль, вставить ключ в замок зажигания и повернуть в положение «I». После этого в задней части авто должно появиться характерное жужжание. Это означает, что топливный насос в рабочем состоянии и подача топлива проводится нормально.

Последнее место в топливной системе, где стоит искать неисправность, являются форсунки. Засорённость элементов может послужить тому, что топливо частично или полностью не подаётся в цилиндры. Диагностику и чистку элементов стоит проводить при помощи специального стенда. Если чистка результатов не дала, то стоит сменить распылители форсунок.

Подача воздуха

• Система подачи воздуха влияет на образование воздушно-топливной смеси. Нехватка воздуха может сказаться на пуске. Так, в первую очередь стоит проверить дроссельную заслонку, которая моет быть загрязнена или не открываться. Для этого необходимо демонтировать элемент с автомобиля и провести диагностику.
• Также, причиной может послужить воздушный фильтр, который засорён, но в этому случае двигатель зачастую начинает троить из-за нехватки воздуха.

Система зажигания

В системе зажигания неисправности могут быть скрыты сразу в нескольких местах. Так, засорённость или изношенность свечей зажигания, а также пробои могут стать причиной отсутствия искры, что не даст силовому агрегату произвести пуск. Автолюбителю необходимо выкрутить свечи с посадочных мест и обследовать элементы. Конечно, рекомендуется проводить диагностику на свечном стенде, но такой имеется не на каждом СТО.

Пробои бронепроводов также могут послужить причиной неисправности. Для этого необходимо прозвонить каждый провод при помощи тестера. Рабочее сопротивление должно составлять 5 оМ.

Стартер

В случае, если не крутит стартер, то рекомендуется демонтировать его с автомобиля и провести комплексную диагностику элемента. Так, причиной неисправности может послужить поломка втягивающего реле, которое зачастую подлежит замене.

Ещё стоит обратить внимание на проводку стартера, которая могла покрыться коррозией, из-за чего ток не доходит к элементу. В таком случае рекомендуется отсоединить проводку и вычистить её

Электрика

Первым делом стоит начать диагностику с аккумулятора, который может быть на гране «смерти». Для этого необходимо проверить силу тока, которая уходит на стартер.

Вторыми элементами становятся датчики двигателя, которые также могут блокировать запуск. Особенно такой эффект даёт датчик температуры ОЖ, который блокирует пуск на горячую.

Неисправность предохранителей может послужить ещё одной причиной, почему не заводится машина. Так, рекомендуется проверить все элементы, которые отвечают за запуск силового агрегата. При выявлении сгоревшего предохранителя, его необходимо сменить.

Неисправности может скрываться в электронном блоке управления, который накопил много ошибок. Так, стоит провести сброс ошибок, рекомендуется для проведения операции обратиться в специализированный автосервис, хотя многие владельцы автомобилей делают это самостоятельно, на свой страх и риск.

Вывод

Рассмотрены были основные причины не запуска силового агрегата. Конечно, у разных владельцев могут быть разные причины. Так, на коробке автомат может послужить причиной непосредственно блокировка самой КПП. В любом случае, если неисправность самостоятельно найти и устранить не удалось, рекомендуется обратиться в автосервис.

Тюнинг коллектора

Тюнинг двигателя – это целый комплекс работ по доработке отдельных его узлов и деталей. Впускной коллектор также можно доработать, чтобы улучшить эксплуатационные характеристики мотора.

Тюнинг данной детали имеет два направления:

• на преодоление негативного влияния его формы;
• на доработку внутренней поверхности.

При чем здесь форма?

Поток воздуха или рабочей смеси в коллекторе неравномерен в силу его формы. Если коллектор несимметричный, то наибольшее количество воздуха или топливно-воздушной смеси будет попадать в первый цилиндр, а в каждый следующий все меньше. У симметричного также есть недостаток: там наибольшее количество воздуха попадает в средние цилиндры. В обоих случаях цилиндры работают неравномерно на смеси различного качества. Как следствие – падает мощность двигателя.

Тюнинг, в данном случае, подразумевает замену штатного впускного коллектора системой многодроссельного впуска. Ее устройство таково, что воздушные потоки, подающегося в цилиндры, не зависят друг от друга, поскольку каждый из цилиндров оснащается собственной дроссельной заслонкой.

«Внутренние» работы

При недостатке денежных средств, тюнинг можно провести и более дешево, почти даром. Внутри коллекторов практически всегда находится большое число неровностей и приливов, а поверхность шероховатая. Все вместе это вызывает ненужные завихрения, мешающие качественному наполнению цилиндров. При размеренной езде это явление практически незаметно, но если хочется добиться от мотора большей эффективности, с этими недостатками нужно бороться.

Напоследок, чтобы тюнинг был максимально полным, нужно обратить внимание на место сопряжения коллектора с головкой блока цилиндров. Нередко в этом месте остается ступенька, мешающая нормальному ходу воздушного потока, которую необходимо устранить (с этого начинается тюнинг ГБЦ).

https://www.youtube.com/embed/0xbAh9AKEaI. Мне нравится3Не нравится

Мне нравится3Не нравится
