Что такое впускной коллектор (принцип работы, неисправности)

Каталитический нейтрализатор отработавших газов в системе выпуска

Каталитический нейтрализатор состоит из впускной воронки, выпускной воронки и моно­лита (см. рис. «Каталитический нейтрализатор с керамическим монолитом» ). Монолит содержит большое количество очень тонких, параллельных кана­лов, покрытых активным катализатором. Плот­ность каналов составляет от 60 до 190 ячеек на кв. см. Принцип действия активного каталити­ческого слоя описан ниже (см. «Каталитиче­ская очистка отработавших газов»).

Монолит может представлять собой ме­таллический или керамический материал.

Металлический монолитный блок

Металлический монолитный блок изготав­ливается из гофрированной металлической фольги толщиной 0,05 мм, намотка и пайка которой твердым припоем осуществляется при высокой температуре. Благодаря очень тонким стенкам между каналами, металлический монолитный блок оказывает отработавшим газам чрезвычайно низкое сопротивление. Это свойство часто используется на автомобилях с двигателями большой мощности. Металли­ческий монолитный блок может быть приварен непосредственно к воронкам.

Керамический монолитный блок

Керамический монолитный блок изготовлен на основе кордиерита. В зависимости от плотности ячеек, толщина стенок между ка­налами составляет от 0,05 мм (при плотности 190 ячеек/кв. см) до 0,16 мм (при плотности 60 ячеек/кв. см).

Керамические монолитные блоки обладают чрезвычайно высокой стойкостью к высоким температурам и тепловым ударам. Однако они не могут устанавливаться непосредственно в металлическом корпусе и требуют специаль­ных креплений. Эти крепления необходимы для компенсации различных коэффициентов температурного расширения стали и керамики, и защиты чувствительного монолитного блока от ударов

В процессе производства требу­ются чрезвычайная осторожность и внимание, в особенности в отношении тонкостенных монолитных блоков (Монтажный мат изготавливается из керамического волокна. Он обладает высокой эластичностью, что необходимо для сведения к минимуму механических нагрузок на моно­литный блок

Монтажный мат также служит в качестве теплоизолятора.

Один каталитический нейтрализатор может содержать несколько монолитных блоков с различными покрытиями. Для обеспечения равномерного прохождения отработавших газов через монолитный блок особое внима­ние следует уделить форме впускной воронки Внешняя форма керамического монолитного

блока зависит от пространства под кузовом автомобиля и может быть треугольной, оваль­ной или круглой.

Универсальный катализатор

Что это за зверь «дивный» такой? ДА ребята, все просто

Универсальный – значит подходит практически под любой автомобиль, то есть неважно какой у вас бренд или марка, неважно где он расположен около выпускного коллектора, либо в самой магистрали, нет зависимости от стоимости авто. Вы одинаково и относительно дешево можете его поставить на свою машину

Бывают двух типов:

Уже готовый, с трубами или коллектором, подобранный именно под вашу модель

Просто сам картридж, в котором есть металлический цилиндрический корпус, а в нем соты нового каталитического нейтрализатора

Как видите все уже придумано до нас, про первый вариант, думаю, не стоит рассказывать здесь все и так понятно – открутили свою часть трубы и поставили другой, редко когда нужно немного переварить ваш глушитель. Однако стоимость не всегда низкая, а вот про второй вариант – сменный картридж, стоит рассмотреть подробнее.

Что такое дроссельная заслонка

Дроссельная заслонка (сокращённо ДЗ или дроссель) – отдельный элемент мотора автомобиля, регулирующий количество воздушного потока, попадающего в камеру сгорания мотора. Чем больше угол открытия, тем больше воздуха поступает. При детальном рассмотрении становится понятно, что это воздушный клапан, имеющий немного изменённое устройство.

В переводе с немецкого языка дроссель переводится как душитель (Drossel, Drosselklappe). Это так и есть – устройство ограничивает количество воздуха, попадающего в цилиндры двигателя. Одним из видов дросселей является жиклёр.

Расскажу, для чего мотору нужен воздух. Двигатель внутреннего сгорания работает благодаря сгоранию топлива. А чтобы оно могло гореть, требуется газ, то есть кислород, который входит в состав окружающего воздуха. При смешивании кислорода с бензином получается топливно-воздушная смесь, которая без проблем может воспламениться в цилиндрах ДВС. В бензиновом моторе смесь загорается при помощи искры свечи зажигания. А в дизелях — благодаря возникающему давлению при сжатии этой смеси при движении поршней в моторе.

Дроссель устанавливают на бензиновых, дизельных и инжекторных моторах. Она всегда размещается между воздушным фильтром и коллектором. В качестве отдельного узла дроссель применяется на дизельном и инжектором двигателе.

В карбюраторе дроссель или актуатор представлен в качестве составляющей мотора, находящегося внизу смесительной камеры. Именно он регулирует количество топливно-воздушной смеси, которая образуется в смесительной камере и затем попадает в цилиндры двигателя.

В зависимости от типа мотора, заслонка выполняет разные функции. У бензинового двигателя это – основной инструмент, обеспечивающий контроль оборотов мотора. Именно положением этого модуля управляет водитель при помощи педалей газа и тормоза.

В зависимости от зазора при открытии нормируется поток воздуха, попадающего в цилиндры за конкретную единицу времени. Причём состав топливно-воздушной смеси остаётся постоянным. Он имеет соотношение воздуха к горючему в пропорции 14,7 к 1, что является так называемой стехиометрической смесью.

Если убрать дроссельную заслонку из бензинового мотора, то не получится управлять оборотами силового агрегата. Это не касается бензиновых моторов с системой управлением подъёма клапанов, где задвижка установлена на случай аварийной ситуации, чтобы можно было заглушить силовой агрегат. В этой статье описана дроссельная заслонка стандартного бензинового мотора.

Процесс работы у мотора дизельного типа обеспечивается по другой схеме. В отличие от бензинового, он может работать без задвижки. Воздушный поток поступает в дизельный двигатель свободно, а его обороты и мощность зависит только от количества топлива попадающего в цилиндры. Нажимая на педаль, автомобилист не меняет положение заслонки, так он контролирует только объем расходуемого дизельного топлива.

Но для чего нужна задвижка на дизельном двигателе? Её функции совершенно иные. При первом рассмотрении выделяют две её задачи. Блок управления способен полностью закрывать дроссель, чтобы остановить мотор в штатном порядке или при возникновении чрезвычайной ситуации. После блокировки доступа к заслонке в промежутке между ней и цилиндром появляется разрежение, способствующее восстановлению рециркуляции газов.

Тюнинг впускного коллектора

Некоторые автовладельцы хотят превратить свою машину в гоночный болид, для этого увеличивают объем двигателя, устанавливают 2–3 карбюратора, перепрошивают инжектор, устанавливают спортивный распредвал и коленчатый вал.

В результате им удается поднять мощность двигателя на 30–80 процентов, и настолько же их мотор теряет в ресурсе. Для участия в гонках внутреннюю поверхность впускного коллектора максимально сглаживают и полируют, чтобы снизить аэродинамическое сопротивление. Но эффект такой тюнинг выхлопной системы дает лишь на высоких оборотах и как минимум половинной мощности двигателя. На низких и средних оборотах полированный впускной коллектор работает крайне неэффективно. Отсутствие мелких неровностей приводит к тому, что в потоке не образуются турбулентности и завихрения, это негативно сказывается на качестве топливовоздушной смеси. Поэтому топливо оседает на стенках коллектора и приводит к образованию наростов.

Если вы хотите оптимизировать впускной коллектор своего автомобиля, учитывайте следующее. Автопроизводители тщательно рассчитывают форму и размеры впускных и выпускных коллекторов, чтобы обеспечить максимальное соответствие конкретной модели двигателя. Если вы используете нормальную заводскую деталь, у которой нет ступенек, то любой тюнинг впускного коллектора лишь ухудшит характеристики двигателя. Поэтому почистите коллектор от наростов, устраните ступеньки, отремонтируйте и настройте двигатель. Это даст гораздо больший результат, чем любые улучшения. Если же вам необходимо поднять мощность автомобиля, установите новый мотор с увеличенным количеством лошадиных сил.

Источник

Конструкция

Такое функционирование системы впуска обеспечивается использованием электроники. А это значит, что все составные элементы ее делятся на три основных категории:

1. Следящие устройства (датчики)
2. Блок управления (ЭБУ, он же ЭСУД)
3. Исполнительные механизмы

Первые контролируют ряд параметров и на основе их показаний ЭБУ подает сигналы на исполнительные устройства, благодаря чему и корректируется количество подаваемого воздуха.

Система впуска Audi RS4

Следящих устройств, используемых в конструкции впускной системы – достаточно много. Она включает в себя такие датчики как:

Система впуска Audi RS4

• массового расхода воздуха или ДМРВ (расходомер);
• температуры воздуха в коллекторе;
• давления (атмосферного, в коллекторе);
• положения заслонок;
• положения клапана системы рециркуляции отработанных газов.

Это общий перечень следящих устройств, которые может включать система впуска. В определенных конструкциях моторов каких-то из них может и не быть. К примеру, на некоторых моторах ДМРВ не устанавливается, а его функцию выполняет датчик давления в коллекторе.

Основными из указанных следящих устройств являются ДМРВ и температурный датчик. Они подают на блок управления информацию о нагрузке на силовую установку. Остальные же датчики являются вспомогательными и обеспечивают информацией, на основе которой ЭБУ принимает более верные решения.

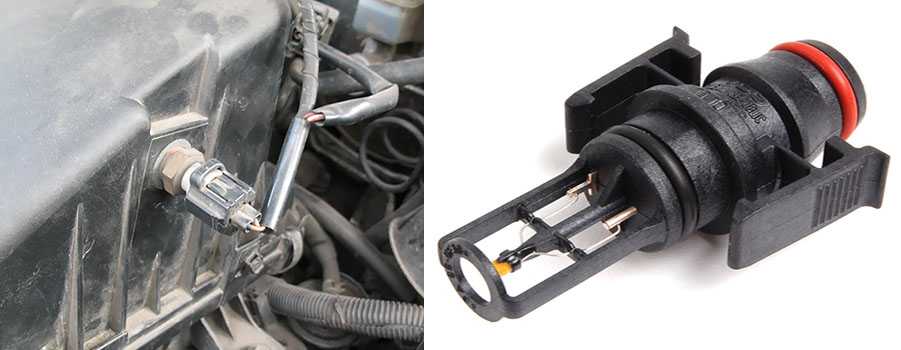

Датчик температуры воздуха в коллекторе

Поскольку впускная система, как и другие, управляется ЭБУ, то понятно, что она взаимодействует с рядом из них. Ее работа «переплетается» с системами:

• впрыска;
• рециркуляции отработанных газов;
• улавливания топливных паров.

Также она взаимодействует с усилителем тормозной системы (вакуумным).

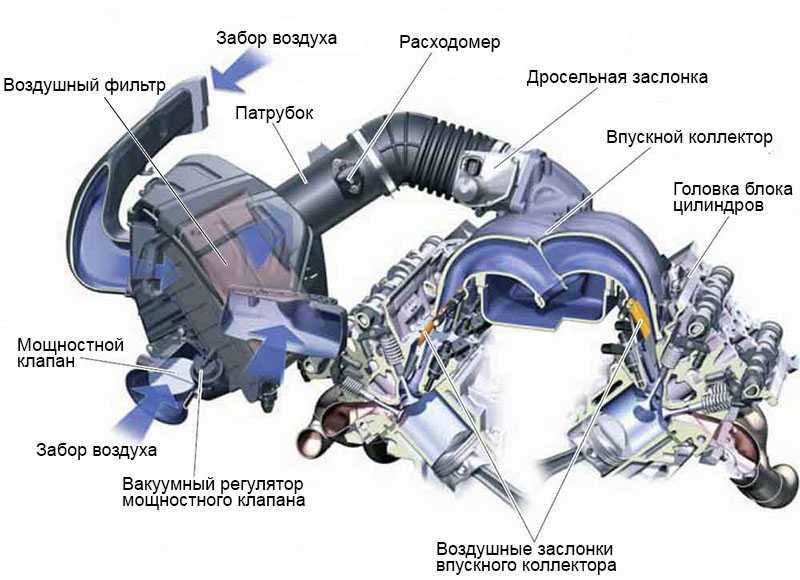

Элементы впускной системы

Конструкция исполнительного механизма включает в себя ряд элементов, указанных выше, а также некоторые другие. Он включает в себя:

• заборник;
• фильтрующий элемент;
• дроссельный узел;
• коллектор;
• соединительные трубопроводы;
• резонатор.

В инжекторных системах с прямым впрыском исполнительный механизм включает в себя также впускные заслонки.

Коллектор в системе прямого впрыска автомобилей VW

Требуемые для демонтажа и монтажа коллекторов инструменты

Для того, чтобы снять и установить впускной и выпускной коллекторы потребуется перечень инструментов, приведенных в таблице ниже.

Наименование	Примечание
Отвертка	С плоским лезвием
Нож	Для зачистки старой прокладки
Ключ	“на 12”, “на 13”
Головка	“на 12”
Проникающая смазка	WD-40
Шестигранник	Для демонтажа впускного коллектора

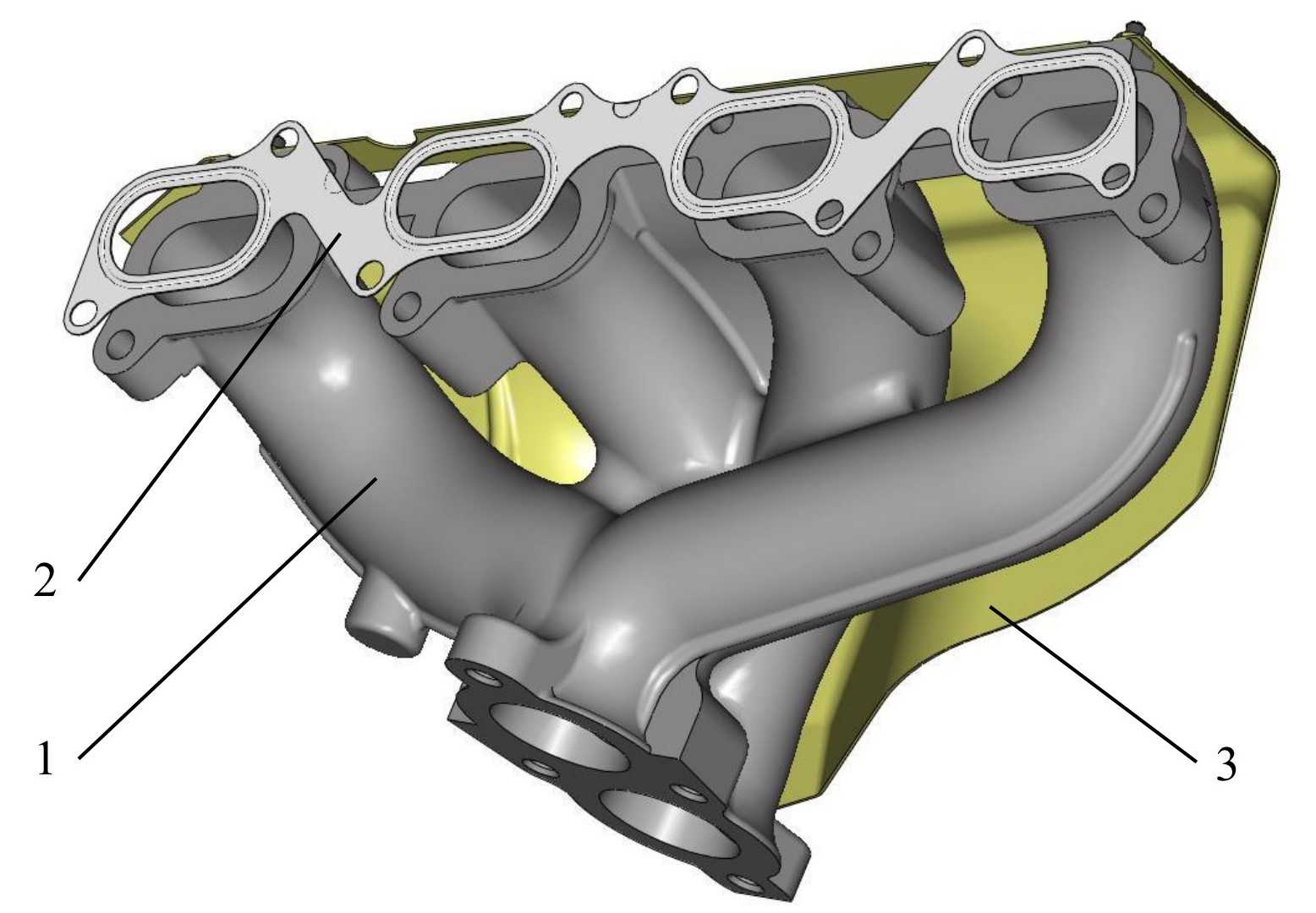

Процесс снятия и установки выпускного коллектора, замена его прокладки, а также борьба с трещинами

Возникновение посторонних шумов из подкапотного пространства очень часто говорит о появлении трещины в корпусе выпускного коллектора. Для обнаружения повреждений необходимо визуально осмотреть его. Данное мероприятие можно выполнить как непосредственно на автомобиле, так и демонтировав коллектор. Внешний вид трещины изображен на фото ниже.

Для того, чтобы решить проблему с трещиной коллектора Volkswagen Polo рекомендуется воспользоваться инструкцией, приведенной ниже.

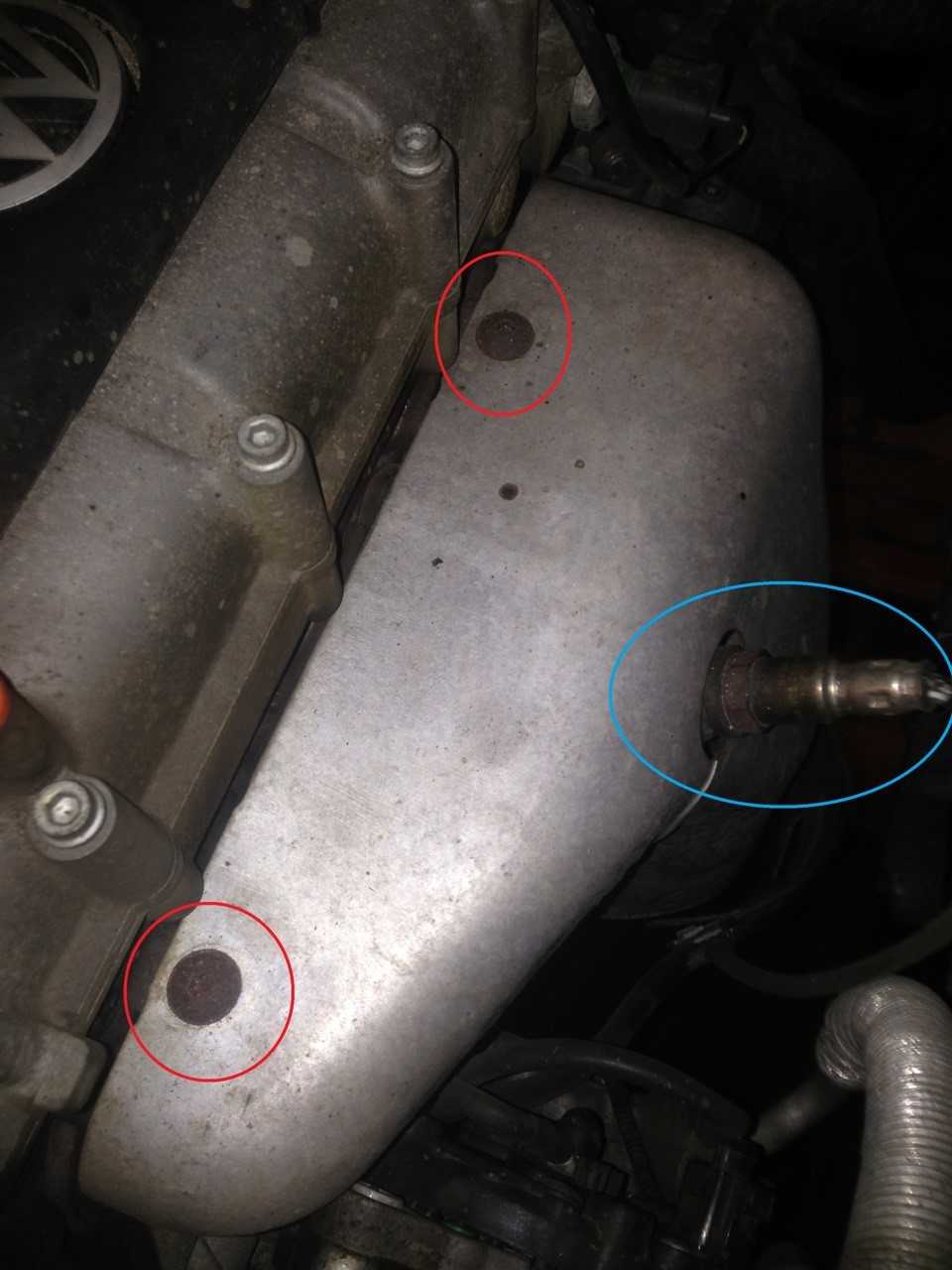

Открутить крепления, обведенные в кружочки на изображении ниже.

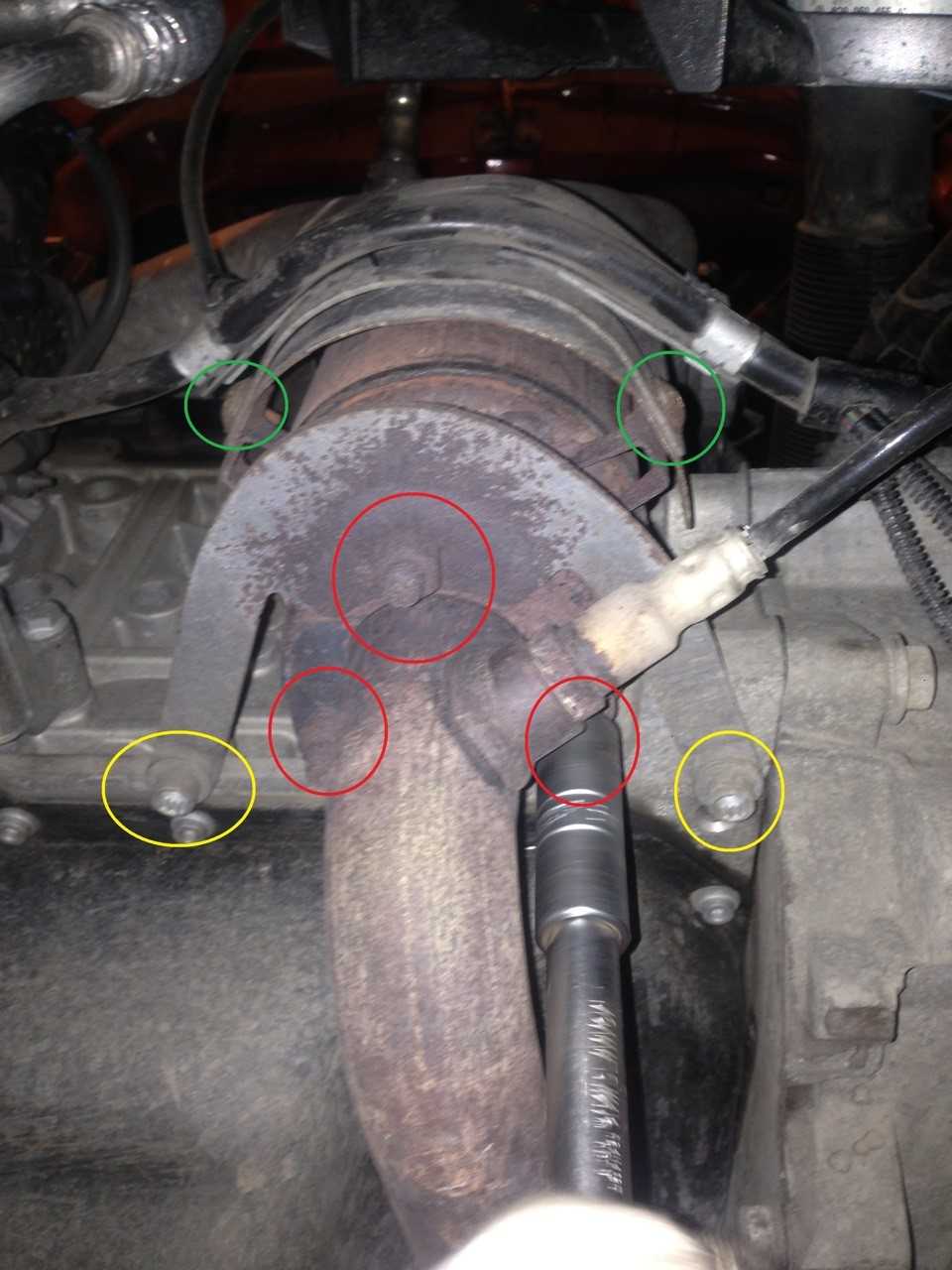

Демонтировать кислородный датчик, обведенный овалом голубого цвета, и выкрутить болты, фиксирующие термозащиту.

Демонтировать тепловую защиту.

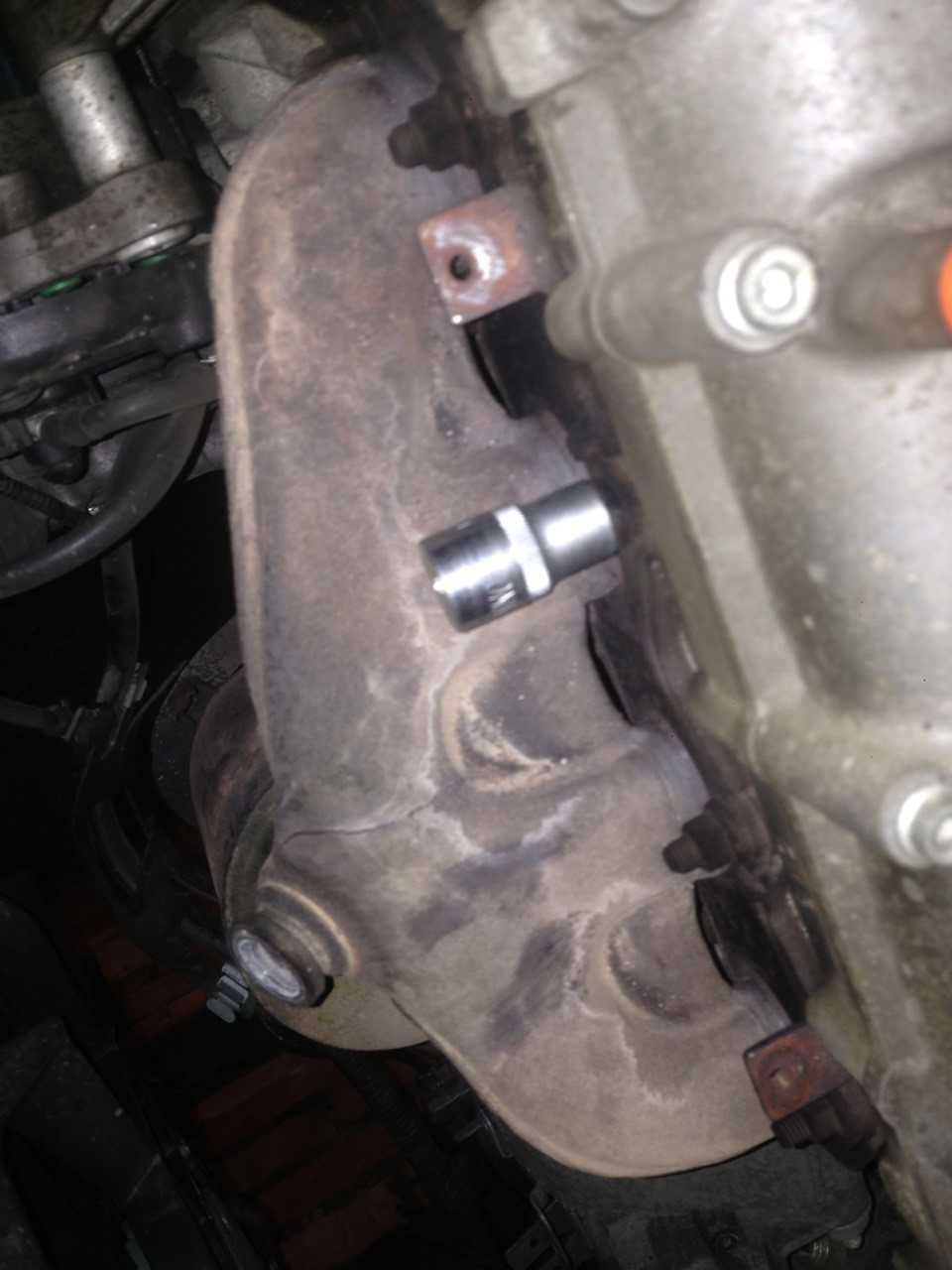

Выкрутить болты крепления выпускного коллектора к блоку цилиндров.

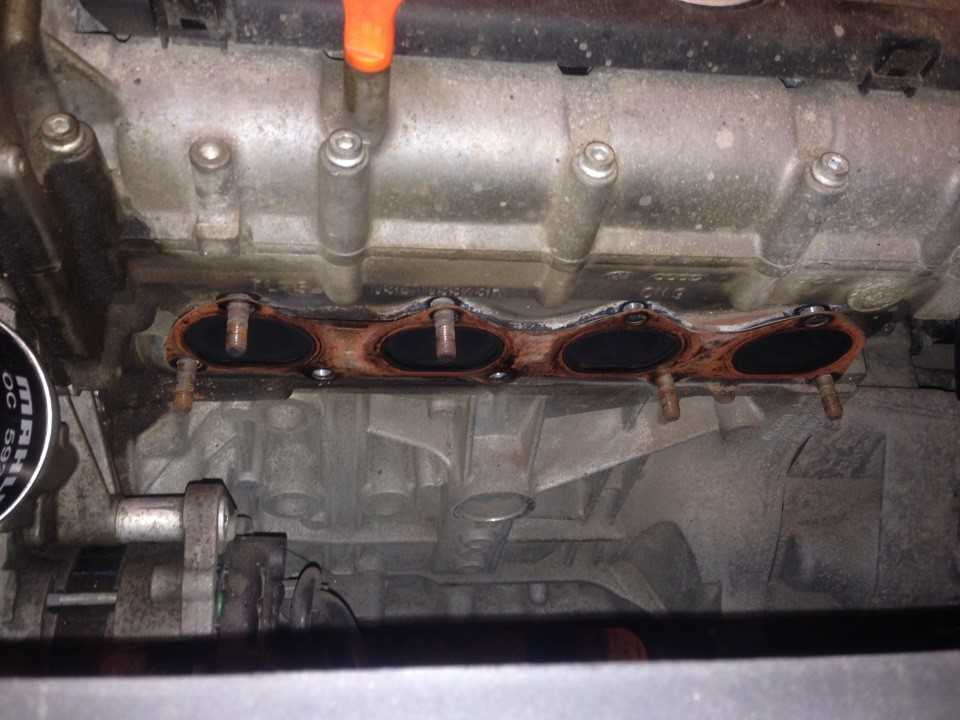

Снять прокладку. Повторное ее использование не рекомендуется, поэтому необходимо приобрести новую заранее. Она имеет артикул VAG 03C253039H. Ее стоимость начинается от 400 рублей.

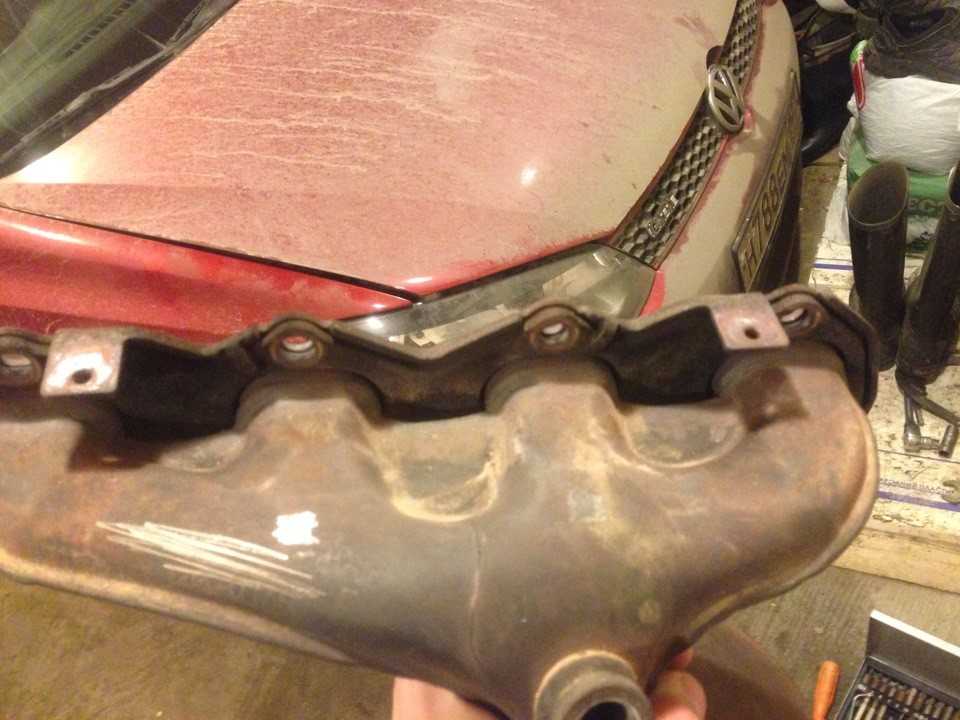

Решить проблему с треснувшим выпускным коллектором можно несколькими способами:

1. Приобрести новое изделие. Наиболее дорогой вариант.
2. Купить старый коллектор с авторазборок. Остаточный ресурс в таком случае будет неизвестен.
3. Заварить старый коллектор. При этом необходимо учитывать, что неправильная сварка приведет к появлению новых трещин через небольшой промежуток времени.

Собрать все в обратном порядке.

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

• подсос воздуха;
• утечки охлаждающей жидкости или масла;
• снижение потока из-за накопления углерода;
• проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:

Электростартер

Электрический автомобильный стартер.Реле стартера (вверху слева, чёрного цвета). Тяговое реле (соленоид, в центре вверху, малого диаметра, золотистого цвета). В серебристом корпусе — рычажная передача и обгонная муфта. Электродвигатель — большого диаметра, золотистого цвета.

Наиболее удобный способ. При запуске двигатель раскручивается коллекторным электродвигателем — машиной постоянного тока, питающейся от аккумуляторной батареи (после запуска аккумулятор подзаряжается от генератора, приводимого в движение основным двигателем). При низких температурах обычно применяемые кислотные аккумуляторы теряют ёмкость (главным образом — из-за роста вязкости электролита; также происходит снижение электродвижущей силы батареи), а вязкость масла в системе смазки увеличивается. Поэтому запуск двигателя зимой затруднён, а иногда и невозможен. При наличии электрической сети в этом случае возможен запуск от сетевого пускового устройства (практически неограниченной мощности).

Электродвигатели автомобильных стартёров имеют особую конструкцию с четырьмя щётками, которая позволяет увеличить ток ротора и мощность электродвигателя.

На тепловозах с электрической передачей постоянного тока стартером является тяговый генератор. Эта же схема применялась на некоторых мотороллерах («Тула», «Турист», «Тулица», «Муравей»), где функцию стартера выполняет генератор постоянного тока, насаженный непосредственно на коленвал (в СССР такая система называлась «динамо-стартер», а позже — «династартер»)

Принцип работы электростартера

При включении стартера электрический ток (через реле включения, иначе сгорят контакты в замке зажигания) поступает на тяговое реле (соленоид). Сердечник соленоида втягивается и через рычажную передачу вводит в зацепление шестерню электродвигателя стартера с зубчатым венцом (большая шестерня) маховика. После этого замыкаются контакты реле стартера. Через это реле проходит очень большой ток (десятки и даже сотни ампер) на электродвигатель. После запуска муфта свободного хода (бендикс) позволяет вращаться независимо друг от друга маховику двигателя и электродвигателю стартера. После выключения стартера детали стартера возвращаются в исходное состояние. На старых автомобилях (например, ГАЗ-69, ГАЗ-63) тяговое реле (соленоид) отсутствовало, водитель включал стартер педалью на полу кабины.

На автомобилях с автоматическими трансмиссиями имеется удерживающая обмотка, не позволяющая сердечнику соленоида перемещаться, если селектор АКПП установлен на ходовых позициях «D», «R», «L» или «2», в автоматической коробке передач установлен выключатель, подающий ток в удерживающую обмотку. Запуск двигателя возможен только на позициях «P» (парковка) и «N» (нейтраль).

Величина электрического напряжения на стартере

На автомобилях с бензиновыми двигателями внутреннего сгорания напряжение бортовой сети составляет 12 вольт, применяется такое же электрическое напряжение на стартере. На ряде автомобилей, выпускавшихся в первой половине XX века, использовалось напряжение 6 вольт.

На автомобилях с мощными дизельными двигателями напряжение бортовой сети составляет 24 вольта. Это обусловлено тем, что дизелю с большим рабочим объёмом и с большой степенью сжатия требуется мощный электрический стартер. Устанавливаются по два 12-вольтовых автомобильных аккумулятора, соединённые последовательно.

При равной электрической мощности при повышении электрического напряжения в два раза сила тока соответственно снижается в два раза: P=I⋅U{\displaystyle P=I\cdot U}, где I{\displaystyle I} — сила тока, а U{\displaystyle U} — напряжение.

Повышение напряжения позволяет уменьшить разрядный ток аккумуляторной батареи, а также снизить бесполезный нагрев проводов.

На легковых автомобилях, микроавтобусах и малотоннажных грузовиках с дизельными двигателями применяются 12-вольтовые стартеры (этого вполне достаточно).

На старых грузовиках с дизелями (ЯАЗ-200, ЯАЗ-210) напряжение бортовой сети составляло 12 вольт, а стартеры были рассчитаны на 24 вольта. Стояло два 12-вольтовых автомобильных аккумулятора, соединённые параллельно, при запуске они переключались на последовательное соединение. Все 12-вольтовые потребители электроэнергии при запуске работали от одной аккумуляторной батареи.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Чтобы автомобиль исправно работал и как можно дольше не появлялся на СТО, за исключением случаев технического обслуживания, необходимо внимательно к нему относиться. Одним из важных узлов железного коня является дроссельная заслонка (ДЗ). Этот механизм играет важную роль в работе дизельного или бензинового двигателя

Причем неважно, карбюраторная это силовая установка или инжекторная. ДЗ может быть как с механическим, так и электронным приводом

В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку. Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае.

Чистка конструкции

Нужно чистить впускной коллектор регулярно, что позволит существенно продлить его срок службы. Рассматриваемая деталь стоит дорого, при длительной эксплуатации в неисправном виде могут выйти из строя важные элементы ДВС. Проводить чистку рекомендуется в случае появления стука. Выполнить работу можно следующим образом:

1. Автомобиль устанавливается на подъемник. Можно провести работу и в обычном гараже, но при использовании подъемника процесс демонтажа существенно упрощается.
2. Перед проведением работы следует продуть двигатель сжатым воздухом. В некоторых случаях проводится механическая очистка наружной поверхности, что позволяет исключить вероятность попадания пыли и песка при сборке внутрь двигателя.
3. Для защиты системы подачи топлива зачастую устанавливается пластиковый кожух. Крепится он при помощи защелок или других крепежных элементов. Пластиковая защита существенно продлевает срок службы устройства.
4. Во многих случаях крепление коллектора проводится специальным винтом. Эта деталь должна выдерживать высокое давление и не менять свое положение при возникновении вибрационной и другой нагрузки. Поэтому закрепляется распределительный впускной коллектор на раме. Если предыдущий демонтаж проводился давно, то есть вероятность окисления крепежного элемента. Упростить его откручивание можно при использовании специальных веществ.
5. Следующий шаг заключается в снятии дроссельной заслонки. Эту работу нужно выполнять аккуратно, так как конструкция восприимчива к механическому воздействию, и даже незначительная деформация приведет к неисправности. При повреждении дроссельной заслонки приходится проводить ее полную замену. О том, как почистить дроссельную заслонку читайте здесь.
6. Снимаются все датчики и трубки. Перед дальнейшим проведением работы нужно отсоединить датчики. Как правило, для этого достаточно отсоединить фишки. Трубки могут крепиться самым различным образом, в большинстве случаев используются хомуты. С фишками следует быть аккуратным, так как они изготавливаются с применением пластика и не могут выдерживать существенное механическое воздействие.
7. Коллектор крепится к мотору несколькими болтами. Если автомобиль эксплуатируется на протяжении многих лет, то для их откручивания нужно использовать специальные антикоррозионные составы.
8. После снятия устройства можно приступить к его разборке. В большинстве случаев коллектор состоит из двух половин, которые соединены двумя болтами. При демонтаже извлекается прокладка (если она не повреждена, то используется повторно).
9. После разделения две половинки помещают в емкость со специальным раствором. Грязь практически въедается в используемый материал при изготовлении коллектора. Поэтому для чистки нужно использовать щетку. При сильном загрязнении придется изрядно потрудиться: используются различные инструменты и специальные чистящие вещества.
10. После механической очистки выполняется продувка конструкции сжатым воздухом. За счет этого можно удалить мелкие частицы, которые остаются на поверхности.
11. Перед сборкой всех элементов следует промазать их герметиком. Подобное вещество повышает степень герметизации конструкции. Можно использовать холодную сварку, так как подобное вещество после застывания может выдерживать воздействие высокой температуры и давления.

Отмыть впускной коллектор от сажи можно в течение нескольких часов. После выполнения работы сборка проводится в обратной последовательности

При выборе того, чем промыть впускной коллектор, рекомендуется уделить внимание специальным средствам, которые есть в продаже. При желании можно создать требующийся состав из подручных материалов

Стоит учитывать, что применяемое средство лишь упрощает отделение нагара от поверхности.

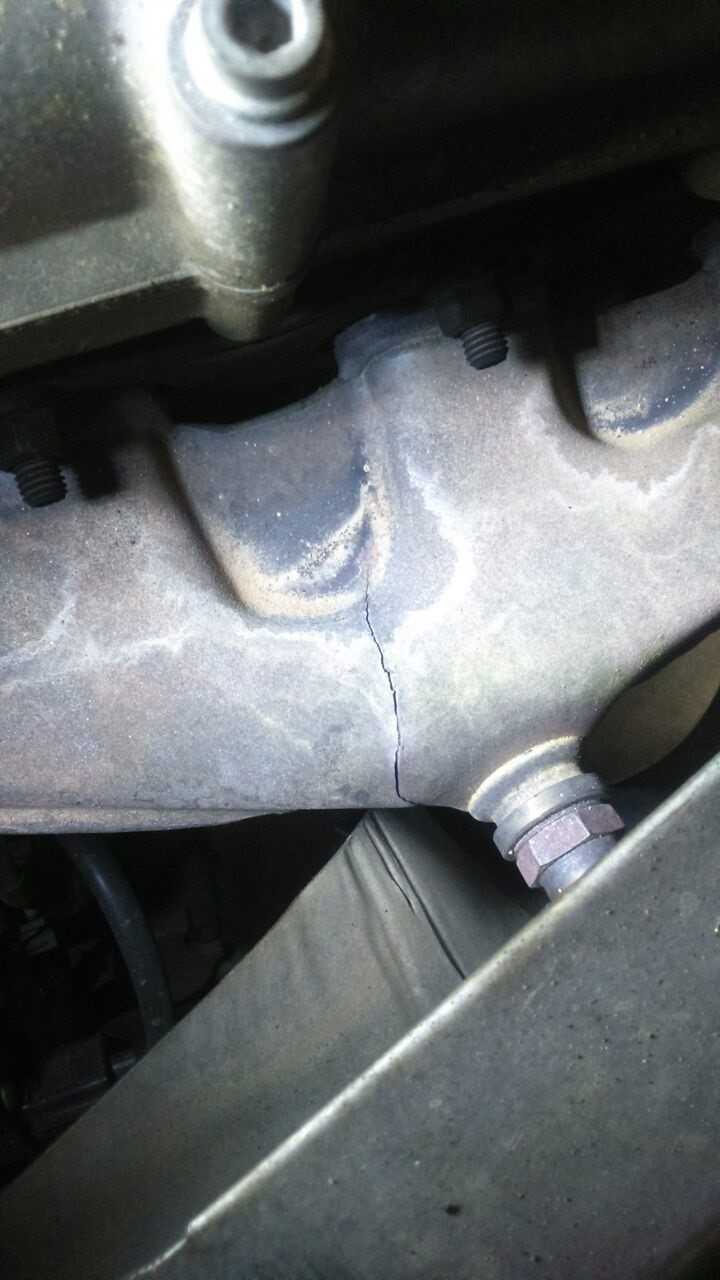

трещина в выпускном коллекторе, чем лечить?

Стаж вождения в г ездил на логане немного и ваз Перечислю все поло седан треснул выпускной коллектор возникшие в процессе эксплуатации. Сразу скажу что машину люблю но манера езды оставляет желать Всем привет. Эту машину я брал новую летом года, вместо начинающей потихоньку ржаветь ВАЗ г. Машина по тем временам обошлась в. Единственно о чём Всем доброго времени суток, уважаемые Дромовцы! Полгода обкатывала машинку и с интересом читала все ваши обзоры, пока, наконец, не появилось желание написать о ней самой.

Решение более чем дешевое, но на столько же по моему мнению неправильное. Кого устраивает — ищите по словам «паук Stinger».

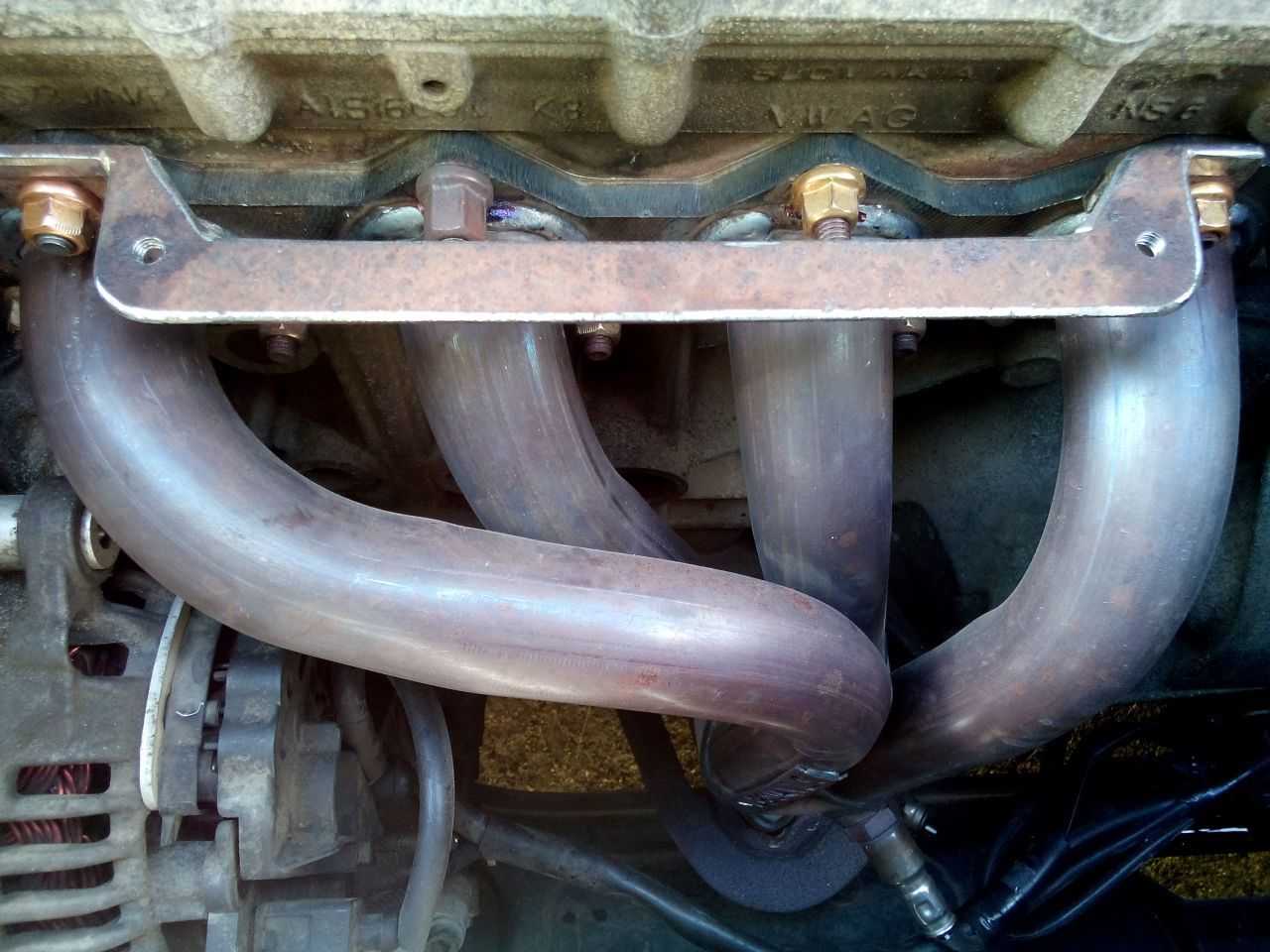

Такие штуковины наиболее дешево можно заказать из Польши я не пробовално можно несколько дороже поискать и у нас на разборках. Такой бушный выпуск должен прослужить не меньше родного ущербного. Рабочий момент не проблема есть следующий — от двигателей 1. А вот проблема — что везде в местах продажи детали идентифицируются по номеру типа G или J.

И этот номер мало того, что вроде как обозначает не совсем идентичные по фланцу запчасти, так и еще не «бьется» нигде в базах запчастей! Объяснение нашлось простое — продавцы берут тот номер, поло седан треснул выпускной коллектор покрупнее и лучше виден и это номер банки нейтрализатора, которая входит в наш и многие другие коллекторы поло седан треснул выпускной коллектор нейтрализатором и, ессно, отдельно не продается.

Полный размер. Чтобы уменьшить риск, взял с собой прокладки для сверки фланцев, которые были заказаны заранее вместе с гайками, необходимыми для монтажа:. Ведь мало купить коллектор на Авито, недостаточно его поставить и написать в БЖ «Поставил коллектор от Фабии, всё збс», надо ж обобщить и поделиться опытом, как делают достойные Драйвовчане, верно?

Допущение первое — наши «нехорошие» коллекторы Поло поло седан треснул выпускной коллектор и совместимые «правильные коллекторы» от других машин VAG имеют схожую форму, место расположения Лямбда-зонда и идентичный габарит по фланцу.

Допущение второе — этот самый тепловой экран ставится на разные двигатели с подобными по конструкции и габаритам выпусками. Все делается под капотом, под машину лезть не. Только возьми небольшое зеркало что бы смог посмотреть и снизу поло седан треснул выпускной коллектор. Отпишеся по итогу диагностики. Глянул в выходные, есть зачатки, посерёдке чуть левее где у всех 15 мм и справа еле заметная мм трещинка. Но через них как я понял газы ещё не проходят, так как Чёрного сажевого канта вокруг не.

Я думаю на каждой второй машине трещинке есть… вот видиш и у тебя такая же ситуация, просто еще не проявляется.

Двигатель CFNA 1,6 для Polo Седан и его проблемы

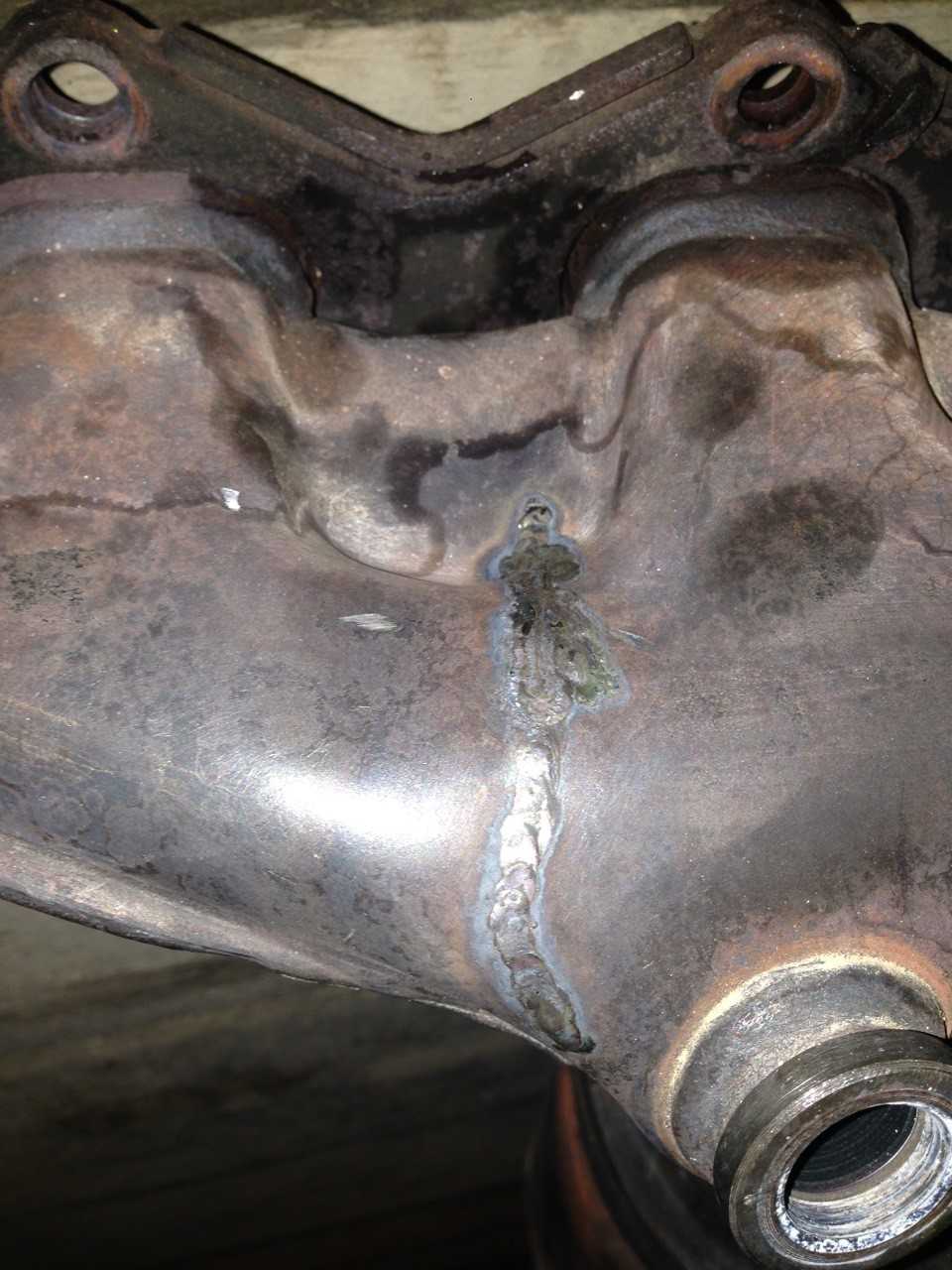

Сварщик сказал варим этим и. Результат ок, не треснул шов, ни сразу после работы, ни после остывания, наверное будет держатся. Самой разбираться не хотелось изначально. Поэтому направилась в автосервис Светофор. В автосервисе посмотрели и определили трещину в коллекторе. Вынесли вердикт — трещина в выпускном коллекторе. Предложили несколько вариантов решения проблемы. Купить новый коллектор, который в фольсваген поло идет вместе с катализатором и стоит рублей.

Как чугунный мост. Для части глушителя, показалось просто фантастически поло седан треснул выпускной коллектор Купить бу на разборе, если повезет. Если повезет катализатор будет еще нормальный, в коллекторе не будет щели.

Но про этот вариант сказали так, что это вообще не вариант. Выбирайте сами и принимайте решение. Ценник поразил своей эффектной ценой.

Поэтому захотелось разобраться. Второй причиной стука поршней является чрезмерное зажатие выпускного коллектора. За счет повышенного противодавления выхлопных газов, снижается качество наполнения второго цилиндра.

Некачественная смазка поршневых пальцев также приводит к ярко выраженному стуку.

Стандартным вариантом решения проблемы в дилерских центрах всегда считалась замена поршней на новые узлы. При этом самой эффективной считалась установка усовершенствованных моделей, в наименовании которых имеется литера ЕТ. Параллельно выполнялась перепрошивка блока электроники. С года дилеры проводят замену выпускного коллектора, но информация об изменениях в прошивке отсутствует.

Поло седан треснул выпускной коллектор владельцы автомобилей с двигателями CFNA, заменившие поршни на модели ЕТ, сообщают о появлении стуков через некоторое время эксплуатации. В первую очередь подобный дефект обнаруживается на холодном моторе, постепенно становится видимым на прогретом силовом агрегате. Проблема связана с выработкой поршней и стенок, увеличением рабочего зазора.

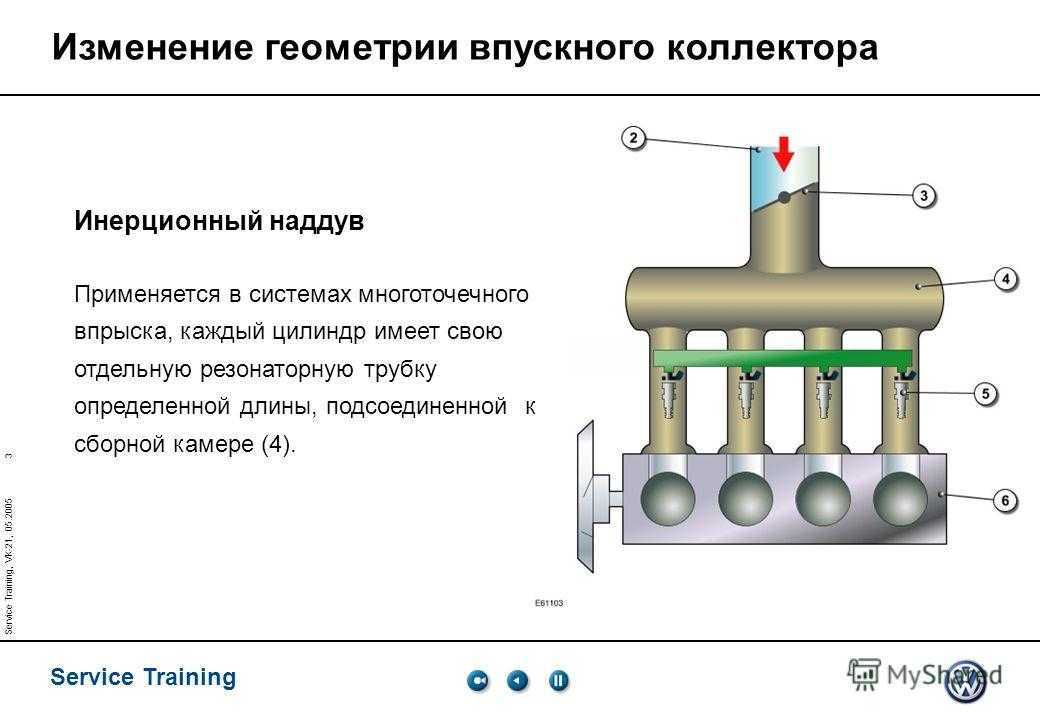

Принцип действия коллекторов с изменяемой геометрией

Преобразование впускного коллектора на практике может быть реализовано двумя методами: изменением площади сечения и изменением его длины. Эти методы могут применяться по отдельности или в комплексе.

Особенности впускного коллектора с изменяемой длиной

Впускной коллектор переменной длины

Технология изменения длины впускного коллектора применяется для автомобилей с двигателями, работающими как на бензине, так и на дизеле, за исключением систем с наддувом. Принцип работы такой конструкции состоит в следующем:

• При низкой нагрузке на двигатель воздух проходит по длинному пути.
• При высоких оборотах двигателя — по короткому.
• Изменение режима работы осуществляется ЭБУ двигателя посредством привода, который переключает клапан между двумя ветками коллектора.

Работа впускного коллектора с переменной длиной основана на получении эффекта резонансного наддува. Он обеспечивает интенсивное нагнетание воздуха в камеру сгорания. Происходит это следующим образом:

• После закрытия всех впускных клапанов в коллекторе остается некоторое количество воздуха.
• В трубопроводе коллектора возникают колебания остатков воздуха, пропорциональные длине впускного коллектора и частоте оборотов двигателя.
• Когда эти колебания достигают резонанса, возникает высокое давление.
• При открытии впускного клапана осуществляется нагнетание.

Для двигателей, имеющих наддув, этот вид впускных коллекторов не применяется в силу отсутствия необходимости создания резонансного наддува. Нагнетание воздуха в таких системах выполняется принудительно предустановленным турбокомпрессором.

Особенности впускного коллектора с переменным сечением

Впускной коллектор с переменным сечением

В автомобилестроении изменение сечения впускного коллектора применяется на автомобилях, оснащенных двигателями, работающими как на бензине, так и на дизеле, в том числе для систем, оснащенных наддувом. Чем меньше сечение трубопровода, по которому подается воздух, тем выше скорость потока, а следовательно, и смешение воздуха и топлива. В такой системе каждый цилиндр имеет два впускных канала, оснащенных собственными впускными клапанами. Один из пары каналов имеет заслонку. Привод такой системы изменения геометрии впускного коллектора осуществляется электродвигателем или вакуумным регулятором. Принцип действия конструкции представляет собой следующий процесс:

• Когда двигатель работает на малых оборотах, заслонки находятся в закрытом положении.
• При открытии впускного клапана топливовоздушная смесь (воздух) поступает в цилиндр только по одному каналу.
• При подаче через один канал воздушный поток входит в камеру по спирали, обеспечивая лучшее смешение с топливом.
• Когда двигатель работает на высоких оборотах, заслонки открываются, топливовоздушная смесь (воздух) поступает по двум каналам, что обеспечивает увеличение мощности мотора.
