Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

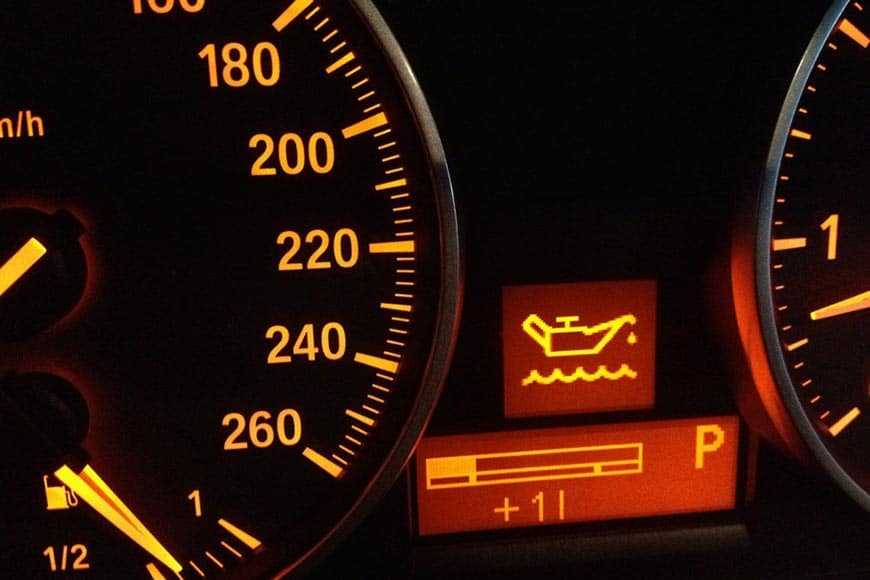

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

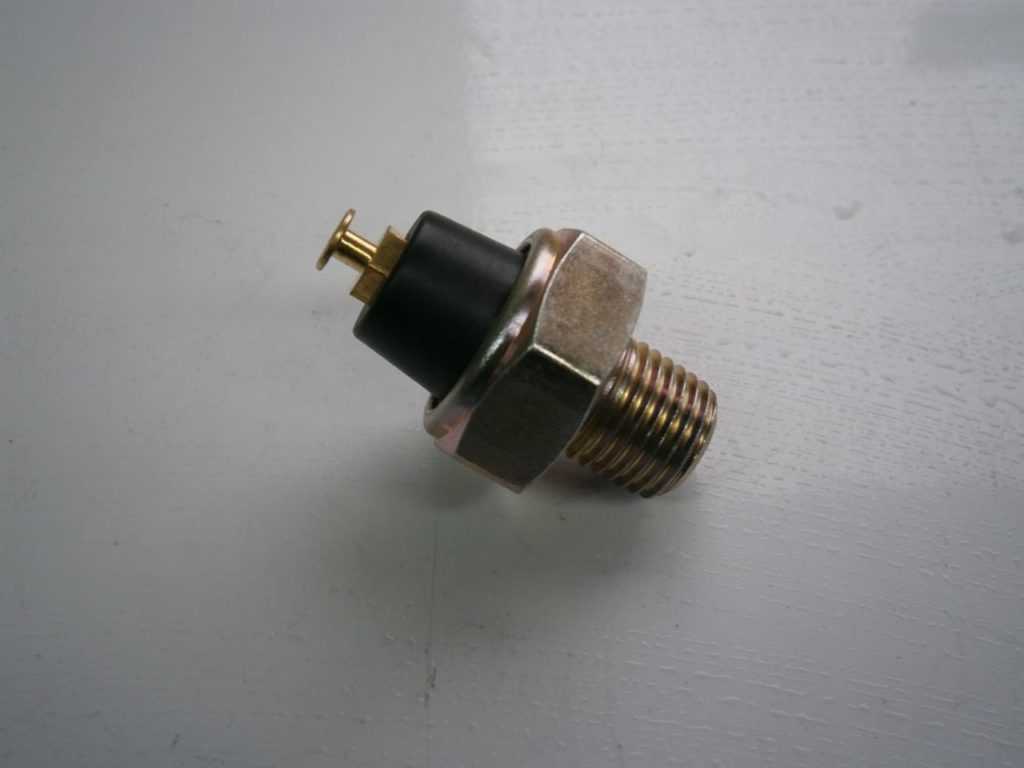

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

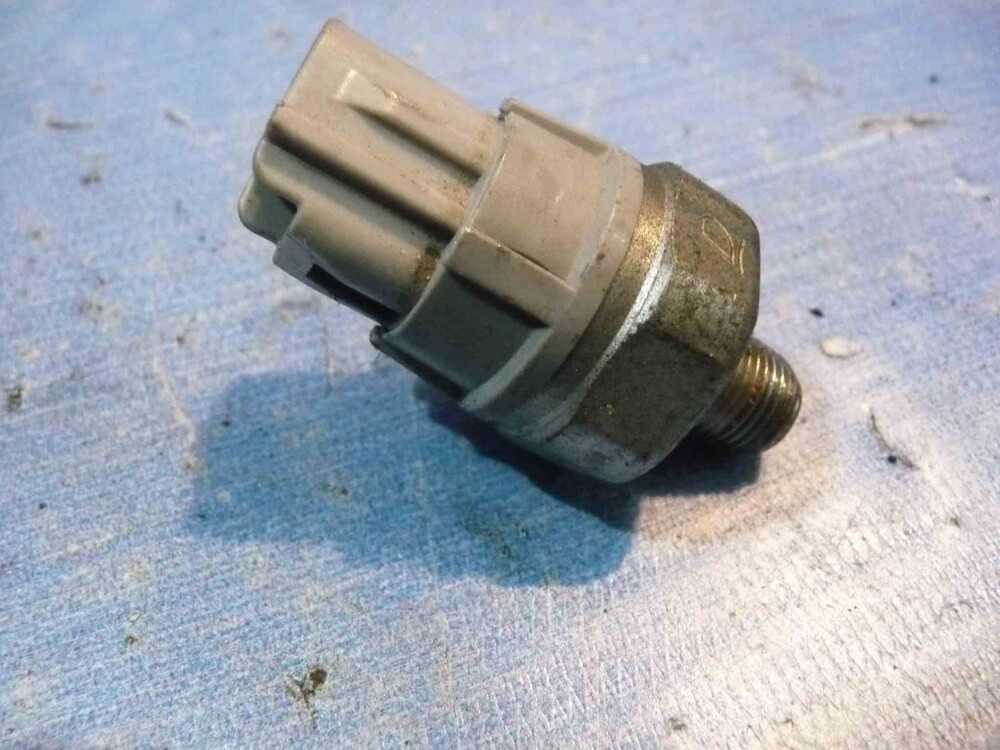

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Зачем требуется датчик давления масла?

Устройство, получившее название датчик уровня масла (ДДМ), считается важнейшим элементом системы. Прибор дает возможность водителю отслеживать уровень давления смазки, поступающей в мотор. Если масла недостаточно, то загорается красная лампочка на панели управления. Водителю необходимо срочно принять меры и долить смазку до нужного уровня. Лампочка начинает гореть сразу же после того, как срабатывает ДДМ.

Основное назначение устройства – это предупреждение негативных последствий при недостатке смазочных элементов в системе. Датчик чрезвычайно чувствительный, поэтому даже малейшие колебания в сторону уменьшения объема масла, может привести к загоранию лампочки. В некоторых ТС сигнал водителю подается не только звуковым, но визуальным способом. В салоне появляется резкое попискивание. Иногда, показания прибора выносятся в отдельный прибор на панели управления.

Место установки

Определённого места расположения этой детали нет. Датчик давления масла в двигателе устанавливается согласно особенностям его конструкции в конкретном автомобиле.

ДДМ аварийного типа обычно стоят на головке блока цилиндров. Измерительное устройство ставят в районе масляного насоса или фильтра, в картере автомобиля. В систему он монтируется при помощи патрубка высокого давления.

Существуют также схемы с двумя датчиками. В этом случае первый устанавливается перед насосом, второй – после него. Чтобы не тратить время на его поиски, можно просто взять и прочитать сервисную книжку. Там такая информация отображается производителями.

Хочется предупредить: часто для проверки или замены ДДМ приходится снимать колесо автомобиля. Идеальный вариант – обратиться для этого в автосервис. Там есть подъёмники, «ямы» для осмотра.

Визуально устройство выглядит следующим образом: оно ввинчено в ГБЦ, к его «хвосту» присоединён единственный проводок.

Приведём таблицу, в которой указано месторасположение датчика давления масла в некоторых популярных марках авто.

Марка и модель автомобиля	Место нахождения	Способ обнаружения
(восьмиклапанные моторы)	Правая часть двигателя, гнездо в ГБЦ, около ремня. Имеет один провод.	Под капотом, сверху.
	Правая задняя часть мотора, в специальном гнезде, расположенном в ГБЦ. Есть один провод подключения.	Доступ сверху. Нужно снять пластиковую крышку на головке блока
(шестнадцатиклапанные двигатели)	Блок распределительного вала, задняя часть мотора. Подключён один провод.	С верхней стороны.
	Правая часть силовой установки, рядом стоит фильтр смазки. Подключение – один провод.	Снизу авто, из «ямы», с подъёмника.
	Один ДДМ расположен с торца ГБЦ. Другой, определяющий недостаточное давление в контуре, стоит рядом с масляным фильтром, в правой части авто.	Доступ к одному датчику сверху, другому – снизу.
	Нижняя часть двигателя, по соседству с насосом ГУРа.	Снизу. Необходимо снять защитный кожух для ремней.

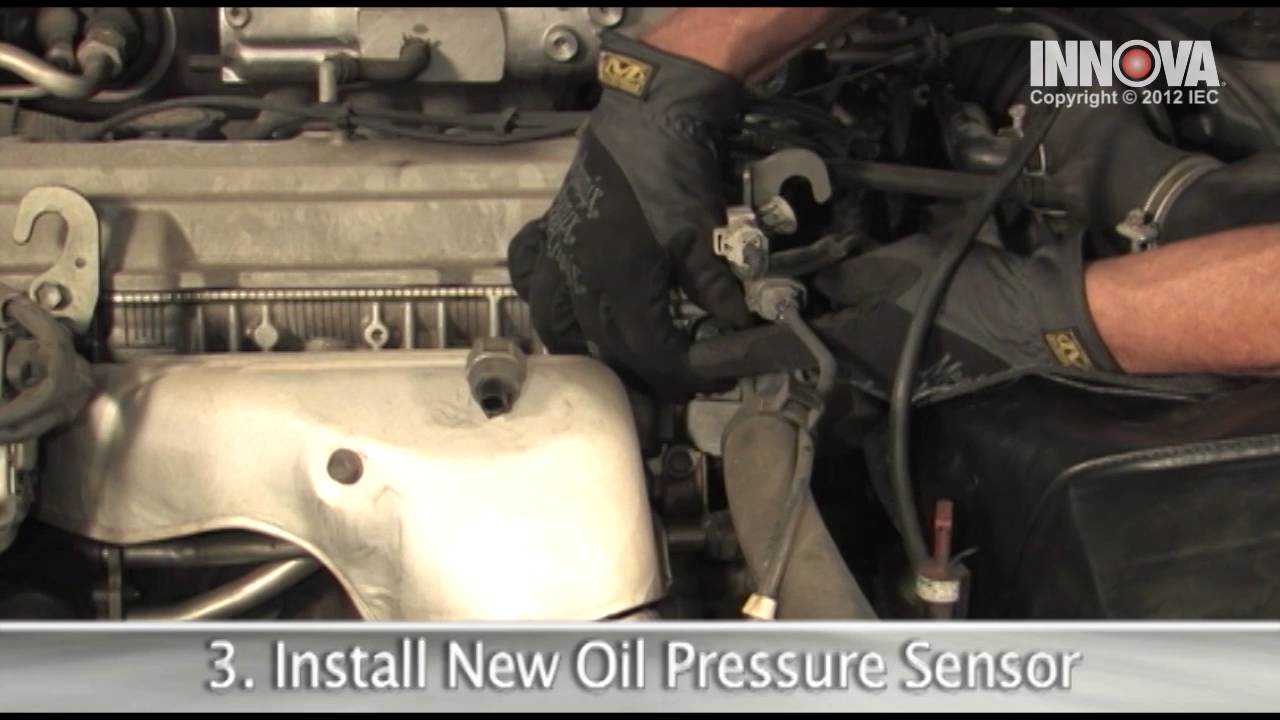

Видео: инструкция позамене в моторе 2.5

Все рекомендации, которые были приведены выше, также актуальны для других моделей Тойота, так как были оснащены теми же моторам, что и Камри 50.

Модель	Двигатель & Объем	Год выпуска
Avalon XX30, XX40	2GR 3.5	2004-2015
Avensis Verso	1AZ 2.0	2001-2009
Camry XV30	1AZ 2.0	2001-2006
Camry XV40	2GR 3.5	2006-2011
Camry XV70	6AR 2.0	с 2017
Harrier XU30	2GR 3.5	2003-2013
Highlander XU40, XU50	2AR 2.5/2GR 3.5	2007-2017
RAV4 CA20, XA20	1AZ 2.0	2000-2005
RAV4 XA30	1AZ 2.0/2GR 3.5	2005-2014
Venza GV10	2AR 2.5/2GR 3.5	2008-2016
Lexus RX270 AL10	2AR 2.5/2GR 3.5	2012-2015
Lexus ES200 XV60, XV70	6AR 2.0	с 2015
Lexus ES350 XV60	2GR 3.5	2015-2018
Toyota Alphard H20/H30, Blade E150, Estima AHR20, XR50, Mark X Zio NA10, Picnic XM20, Sienna XL20/XL30, Vanguard XA30, Vellfire H20/H30

Учитывая то, что на наших дорогах не редко встречаются автомобили пригнанных из-за рубежа (Европа, США, Азия, Япония), выше приведен полный список модификаций выпускаемых в разные периоды для различных стран.

1. Масло TOYOTA
2. Масло для Camry
3. Масло для двигателя Toyota Camry XV50

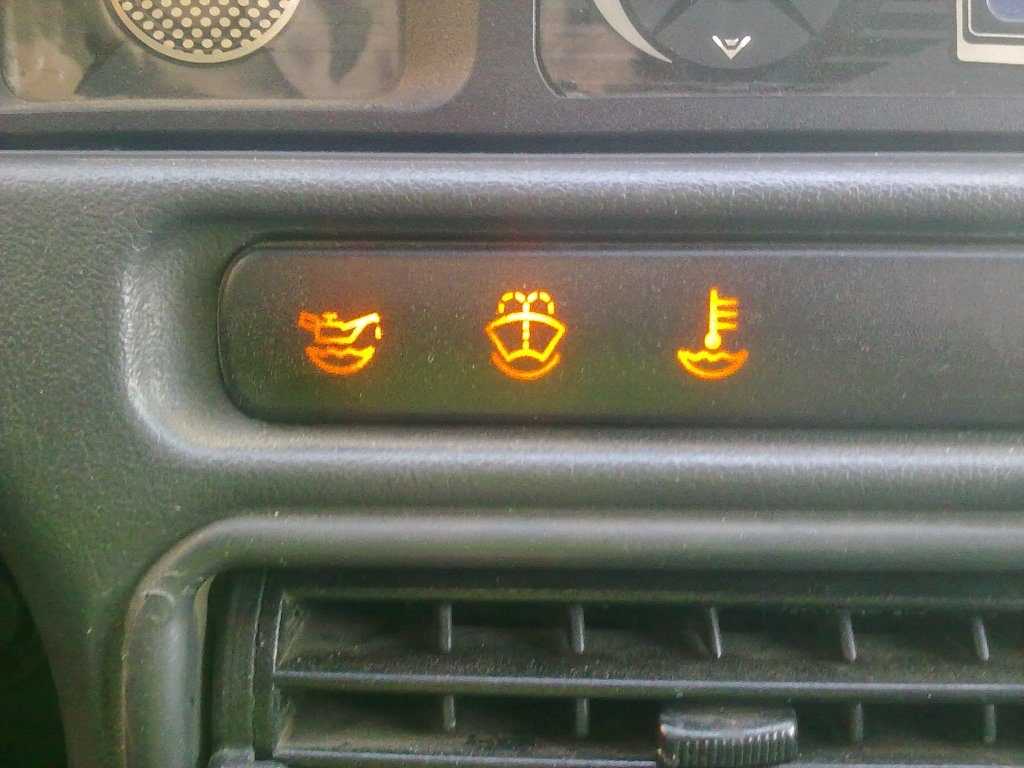

Что предпринять, когда горит лампочка давления масла в автомобиле ВАЗ 2114/2115

В зависимости от причины неисправности, будут отличаться и действия водителя при загорании этого индикатора.

В том случае, если лампочка давления масла в ВАЗ 2114/2115 загорается при полностью прогретом двигателе в остановившейся машине (холостые обороты), потребуются следующие действия:

1. Если причиной неисправности стал износ вкладыша коленвала, потребуется серьёзный ремонт авто. В зависимости от общего состояния машины может понадобиться либо полная замена коленвала, либо масштабный ремонт вала и замена вкладышей на новые. Целесообразно обратиться в автомастерскую.

2. В том случае, если давление масла упало из-за мусора и отложений в сетке приёмника, каждый водитель может самостоятельно устранить причину такой неисправности. Необходимо очистить сетку, а также удалить с поддона скопившийся мусор и налипшую грязь. Рекомендуется также при следующей замене масла промыть двигатель специальными промывочными маслами.

3. Неисправность масляного насоса можно удалить только одним способом — заменой самого насоса. Если автовладелец не разбирается в конструктивных особенностях ВАЗ 2114/2115, то также лучше обратиться за помощью к специалистам.

4. В случае неисправности датчика давления масла также рекомендуется провести его замену. Необходимо отметить, что в последнее время всё чаще владельцы отечественных автомобилей диагностируют неполадки датчиков давления. Это объясняется тем, что в автомагазинах и авторынках зачастую продают запчасти сомнительного качества.

5. Поиск короткого замыкания в проводке лучше доверить автоэлектрику.

Видео: загорелась лампа давления масла на холостых, что делать

Однако что необходимо предпринять, если лампочка давления масла загорелась непосредственно во время езды? Первым делом — остановиться на обочине или в любом удобном месте, где автомобиль не станет помехой для других участников движения:

1. После остановки целесообразно проверить уровень масла в двигательном агрегате. Вполне возможно, что его уровень ниже отметки Min, поэтому и загорелся индикатор в салоне. Необходимо долить рабочую жидкость и продолжить движение. Если лампочка загорелась по причине недостатка масла, то проблема считается решённой.

2. Лампочка может загореться и сразу же после замены масла на новое. Это вполне нормальная ситуация. Необходимо подождать 20 секунд — индикатор должен погаснуть.

3. В том случае, если индикатор не погас, причина неисправности кроется в некачественном масляном фильтре. Придётся провести его замену.

Видео: лампочка давления масла загорелась при езде, что нужно делать

Все остальные случаи (выход из строя датчика давления масла, короткое замыкание, износ деталей) требуют наличия специалиста. Необходимо доставить автомобиль в СТО.

В случае более серьёзной поломки без специального инструмента и оборудования не обойтись. Если вы проверили уровень масла, уверены, что установлен качественный фильтр, а насос находится в полностью работоспособном состоянии, выявить самостоятельно иные причины неисправностей практически невозможно. Поэтому потребуется транспортировать автомобиль на эвакуаторе или буксире до СТО с целью выявления поломок частей коленвала и проведения профессиональных ремонтных работ.

Постоянно следить за состоянием своего транспортного средства — это задача каждого водителя. Особенно актуальна эта задача для владельцев отечественных автомобилей. Причём поддержание уровня масла на необходимом уровне — это основной способ ухода за двигательным агрегатом и поддержания работоспособности всей машины.

Современные датчики

Более современные изделия измеряют давление в масляной системе посредством датчика-преобразователя. Он чаще всего вкручен в блок цилиндров. Где находится датчик давления масла в конкретной модели авто, указано в инструкции. Располагаться он может в разных местах. Показания этого датчика передаются в ЭБУ в виде электронного импульса или сигнала. Также в корпусе прибора имеется еще один промежуточный преобразователь. Он превращает механическое давление в электрический импульс.

В качестве чувствительного элемента в этих устройствах используется жесткая, чаще металлическая мембрана с резистором. Последний меняет сопротивление исходя из величины деформации. Сопротивление при помощи электроники преобразовывается в электрические импульсы, что передаются на ЭБУ.

Какую роль играет датчик давления в масле в автомобиле?

Моторное масло необходимо для смазки деталей силовой установки авто, которые взаимодействуют между собой во время работы. Оно предотвращает сухое трение, приводящее к быстрому выходу из строя составных моторного отсека, покрывает компоненты защитной маслянистой плёнкой. Такое покрытие одновременно оберегает детали от коррозийных образований. Плёнка также препятствует пагубному влиянию химических агрессивных веществ, образовавшихся во время работы мотора.

За уровнем этой технической жидкости в двигателе следит щуп. Он определяет нужное количество залитого масла, расскажет автолюбителю об его утечке. Информацию о правильной работе системы подскажет водителю ДДМ в автомобиле.

Моторное масло подаётся в контур под определённым давлением. Недостаточный напор приводит к уменьшению его подачи в места трения деталей, быстрому износу. В этом случае также затруднено вымывание элементов отработки из каналов, что также негативно действует на компоненты узла, сокращает срок их эксплуатации.

При низком давлении прекращается доступ смазывающей жидкости в некоторые механизмы, например, к распределительному валу, расположенному в головке блока цилиндров (ГБЦ). Это чревато быстрым выходом из строя двигателя, проведением дорогостоящего ремонта.

Избыточное давление также негативно влияет на систему. Напора масла не выдерживают прокладки, уплотнители и другие резиновые изделия.

Для лучшего контроля за работой в некоторых моделях современных транспортных средств устанавливаются два датчика, которые реагируют на повышенное и заниженное давление.

ДДМ для контроля за верхним показателем фиксирует превышение требуемого значения: на панели загорается соответствующий индикатор. Каждая модель автомобиля имеет свой параметр. В большинстве случаев он равняется 1,8 атм.

Как работает датчик давления масла?

Принцип работы ДДМ – преобразование одного вида энергии в другую. Информация доводится до водителя исходя из конструкции устройства – механическим путём при помощи стрелочного прибора или за счёт работы электронного индикатора.

Расскажем, как функционирует каждый из видов.

Принцип работы электронного датчика

Подобное устройство аварийного типа не отличается особой сложностью.

Оно состоит из:

• мембраны;
• толкателя;
• электрических контактов;
• корпуса;
• индикатора, расположенного на панели приборов.

Когда двигатель не запущен, мембрана находится в состоянии покоя. После его включения срабатывает толкатель, который в свою очередь приходит в движение от смещения мембраны. Он размыкает контакт электроцепи, подавая тем самым информацию на индикатор о давлении масла. Лампочка затухает примерно через 10 секунд после запуска мотора, она сигнализирует, что система вошла в рабочий режим.

Когда и для чего меняют датчик масла

Смазка в двигателе нужна для нормальной работы деталей и взаимодействия между собой. Оно не позволяет возникать сухому трению, которое приводит к выходу из строя элементов мотора, покрывает детали защитной пленкой. Такая защита предотвращает коррозию, влияние химических веществ. Данные о давлении масла передает датчик давления.

Недостаточная его величина приведет к быстрому износу деталей, продукты отработки не будут вымываться из каналов. Это также уменьшит срок службы двигателя. К некоторым узлам при низком давлении прекращается подача масла. Особенно важна работа распределительного механизма, который находится в головке блока цилиндров.

Избыточное давление тоже отрицательно влияет на работу силового агрегата. Могут выйти из строя резиновые уплотнения, прокладки. Иногда в систему смазки устанавливают два датчика – для контроля низкого и высокого давления.

Существуют два вида датчиков давления:

1. Аварийные – подают сигнал о критическом снижении давления.
2. Измерительные. Это более сложные устройства, которые выдают информацию водителю о конкретных значениях давления.

Сегодня на современных автомобилях устанавливают электронные типы таких устройств, который могут выполнять задачу измерительного и аварийного устройства.

Существует несколько причин замены:

1. Выход из строя.
2. Из-под корпуса сочится масло.
3. Снятие для проверки давления в системе. Контроль проводится с помощью манометра, который вкручивается в гнездо штатного датчика.

Подача сигнала происходит визуальным или звуковым способом. В салоне слышен резкий звук, а на приборах загорается красная лампочка с изображением масленки. На некоторых автомобилях на приборной панели установлен стрелочный индикатор, который отображает текущее давление масла.

Водитель должен знать признаки выхода из строя датчика давления, когда его нужно менять:

1. При разгоне машина теряет мощность.
2. При движении на небольшой скорости возникают резкие толчки.
3. Нестабильная работа замка зажигания.
4. Автомобиль не заводится.

В таких случаях нужно срочно провести диагностику и при необходимости заменить деталь.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Проверка электронного датчика

Электрическую систему пользователи часто проверяют двумя методами.

Проверка через ЭБУ

Здесь следует подключить к машине компьютер и считать возможные ошибки. Качественная диагностика поможет с точностью определить, что проблема скрывается именно здесь. Благодаря наличию разных кодов неисправностей, система точно укажет, в каком конкретном месте находится проблема.

Проверка мультиметром

Процедура подходит только для электронных ДДМ, используемых на современных авто. Для механики подобные действия не подойдут.

Настроить мультиметр на режим прозвонки. Подключить к чувствительной зоне сенсора насос

Важно добиться герметичности соединения. Подключить прозвонку к выводам датчика, соблюдая полярность

Далее потребуется надуть насосом давление в 1-1,5 Бар, что будет соответствовать рабочему давлению внутри картера мотора. Если все нормально, цепь прибора будет разомкнута и это отобразится на дисплее.. Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков

Последовательность действий и результат проверки будет аналогичным

Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков. Последовательность действий и результат проверки будет аналогичным.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как проверить ДДМ?

1. Включите мультиметр на «прозвон» цепи.
2. Подключите электроды прибора к датчику, на мультиметре должно отобразиться нулевое сопротивление.
3. Далее в этом положении ничего не отключая качните насосом, в момент качки прибор должен показать «бесконечность», поскольку цепь размыкается.

Второй тип датчиков давления имеет другую структуру

Внутри корпуса расположен ползунок, который двигается по пластине с нихромовой обмоткой. Зависимо от давления, изменяется сопротивление датчика. Мембрана под давлением масла деформируется, заставляя толкатель двигаться. Толкатель в свою очередь действует на механизм изменения сопротивления. С учетом этого сопротивления, стрелочный указатель на приборе демонстрирует нам соответствующее давление.

Для того, чтобы проверить правильность работы ДДМ сделайте нехитрую проверку.

Возьмите кусок резинового шланга подходящего диаметра, один конец установите в насос, а ко второму подсоедините датчик

Важно!!! Соединения должны быть герметичны.
Далее необходимо сделать график или табличку с отметками определенного давления тому или иному сопротивлению на датчике.

1. Теперь возьмите запаску и накачайте ее до необходимого давления. В этом случае не выйдет «прогнать» по каждой из контрольных точек, однако все же кое-какие выводы о работоспособности датчика сделать можно будет.

Спасибо за внимание, заходите почаще на Автопособие!

Где находится, проверка, замена датчиков давления

Расположение датчиков давления на двигателе может быть самым разным, но он врезается в масляные каналы системы смазки. Некоторые производители устанавливают их на головке блока, другие в место установки на блоке цилиндров, возле масляного фильтра. Первый вариант  используется для аварийных элементов, второй – для измерительных.

Обнаружить  датчики несложно, поскольку они вкручиваются в тело ГБЦ или блока и к нему подходит один провод.

Несмотря на простоту конструкции, датчики выходят из строя. Кстати, при обнаружении проблем в работе системы смазки при помощи сигнальной лампы чаще неисправность связана с датчиком, а не деталями самой системы.

Видео: Ремонт датчика давления ВАЗ 2107

Проверить аварийный элемент несложно, и для этого потребуется только мультиметр, установленный в режим омметра и насос. Проверка делается просто – подсоединяем штуцер датчика к насосу, «плюсовой» щуп мультиметра к выводу на датчике, а «минусовой» бросаем на корпус. При этом измерительный прибор показывает определенное значение сопротивления. Далее делаем один интенсивный качок насосом и следим за показанием омметра. При качке создается давление, которое приводит к разрыву цепи и сопротивление в этом случае – бесконечное.

Проверка измерительного элемента сложнее, поскольку нужно знать, каков диапазон измерений и  какое сопротивление создаёт датчик при том или ином давлении. Если эта информация имеется, то в дальнейшем технология проверки схожа с предыдущей.

То есть, насосом создаем требуемые значения давлений и замеряем сопротивления. При обнаружении сильных отклонений  элемент считается неисправным.

Оба вида датчиков  неразборные, поэтому не ремонтируются. Если они неисправны, то делается замена.

Выполнить замену несложно. Подбираем соответствующий по размеру ключ, снимаем клемму с аккумулятора, чтобы обесточить сеть, отсоединяем провод и выкручиваем деталь. На его место  вкручиваем новый (аналогичный или с идентичными параметрами) и подсоединяем к нему проводку.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата. Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью. Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

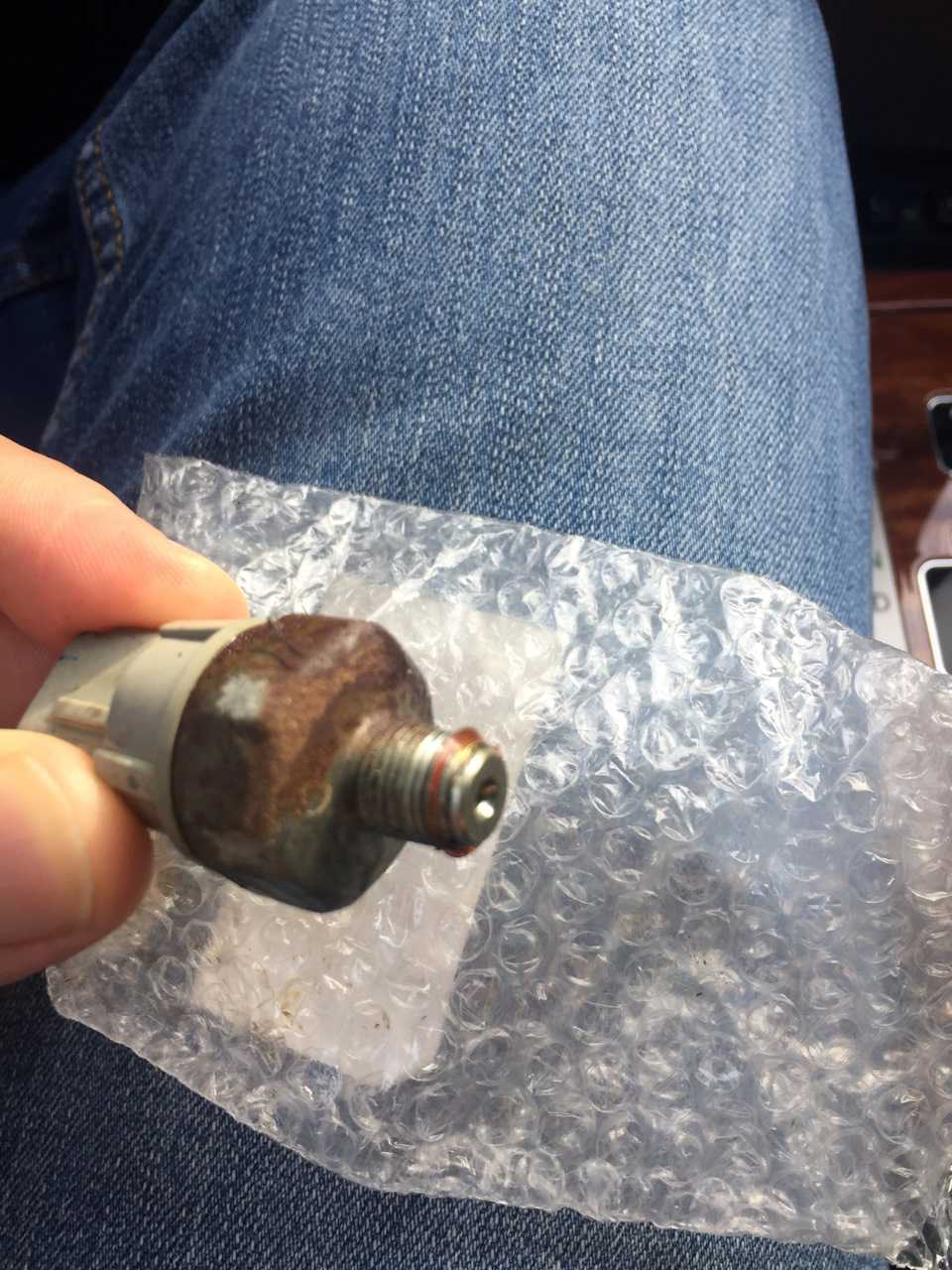

1. Нужно демонтировать датчик с авто.
2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.

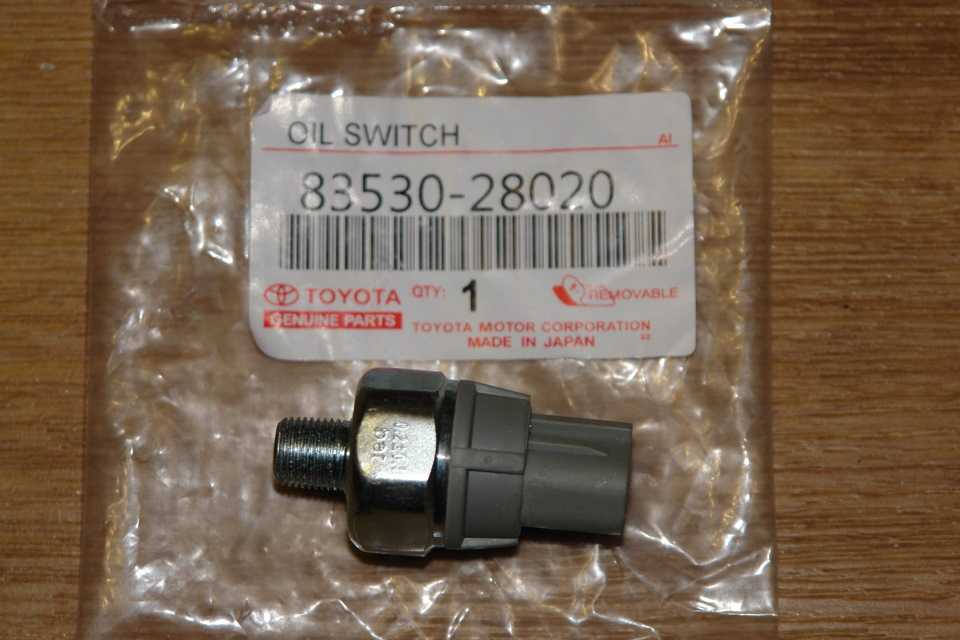

4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.
