Принцип работы

В основе работы катушки зажигания лежит принцип работы повышающего трансформатора, когда небольшое напряжение в 12 В преобразуется в несколько тысяч вольт.

Преобразование напряжения происходит благодаря двум обмоткам – первичной и вторичной про которые было упомянуто выше. В первой создается пониженное U, во второй повышенное.

В зависимости от типа устройств расположение обмоток и их конструкция отличаются.

Принцип работы:

1. Прерыватель замыкает электрическую цепь и на первичную обмотку поступает напряжение. Благодаря этому в катушке генерируется магнитное поле.
2. После размыкания цепи магнитное поле исчезает, но проходя через вторичную обмотку оно генерирует в ней высокое напряжение.

Наглядно принцип работы катушки зажигания представлен в видео.

Типы катушек:

1. Обычная.
2. Индивидуальная.
3. Двухвыводная.

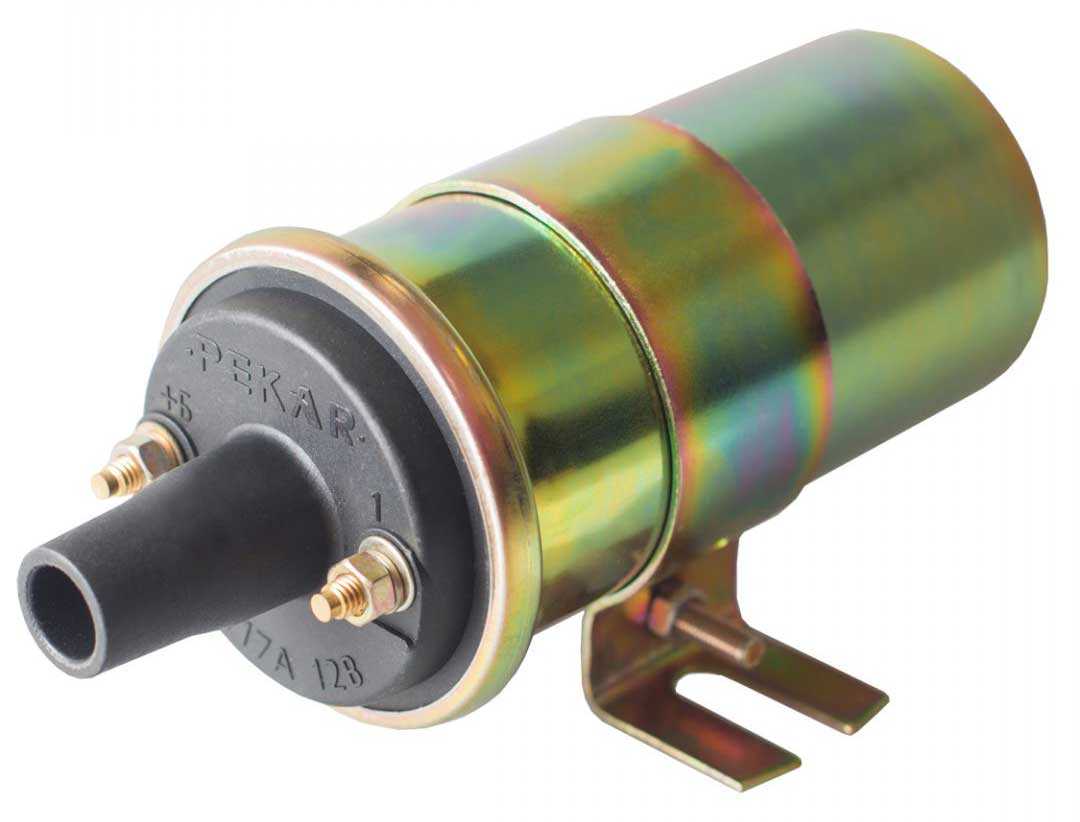

Обычная катушка зажигания

Здесь первичная обмотка представляет из себя металлический сердечник (для увеличения магнитного поля) вокруг которого намотано 150 витков тонкой изолированной медной проволоки концы которой выведены на корпус.

Вторичная обмотка высокого напряжения – представляет из себя намотанную вокруг металлического сердечника тонкую медную изолированную проволоку до 50 000 витков.

Вторая обмотка с первой соединены минусовыми проводами. Плюсовой провод обмотки высокого напряжения выведен на крышку и подключен к специальному выводу.

В качестве изолятора и с целью охлаждения в некоторых моделях катушек зажигания предусмотрено трансформаторное масло.

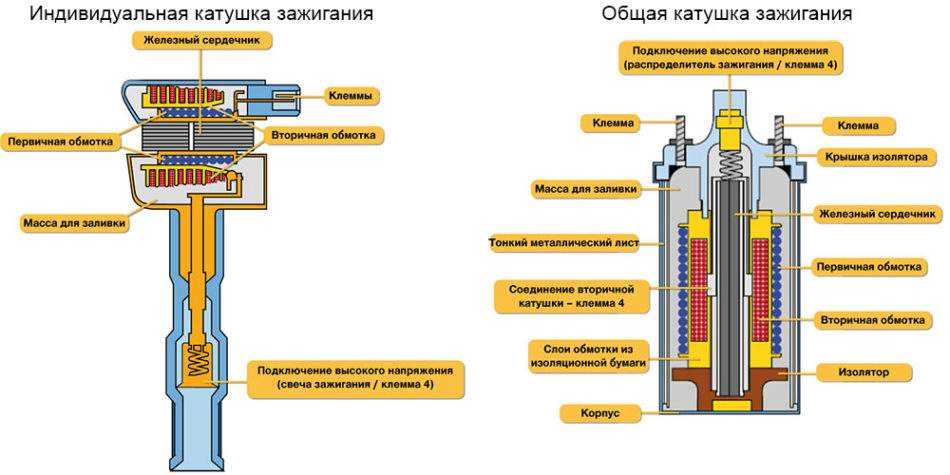

Индивидуальная катушка зажигания

Устройство их сложней чем обычные катушки, устанавливаются на двигатели с электронным впрыском.

Конструктивно в них тоже предусмотрены две обмотки, которые отличаются между собой не только количеством витков и толщиной проволоки, но и обратным порядком намотки.

Так в первичной обмотке сердечник расположен как обычно внутри, а во вторичной снаружи. Также во вторичной обмотке, с целью отсечения очень высокого напряжения, предусмотрен диод.

Также благодаря особым конструкторским решениям стало возможным подавать высокое U не на распределителя, как в случае с обычной катушкой, а сразу на свечи зажигания.

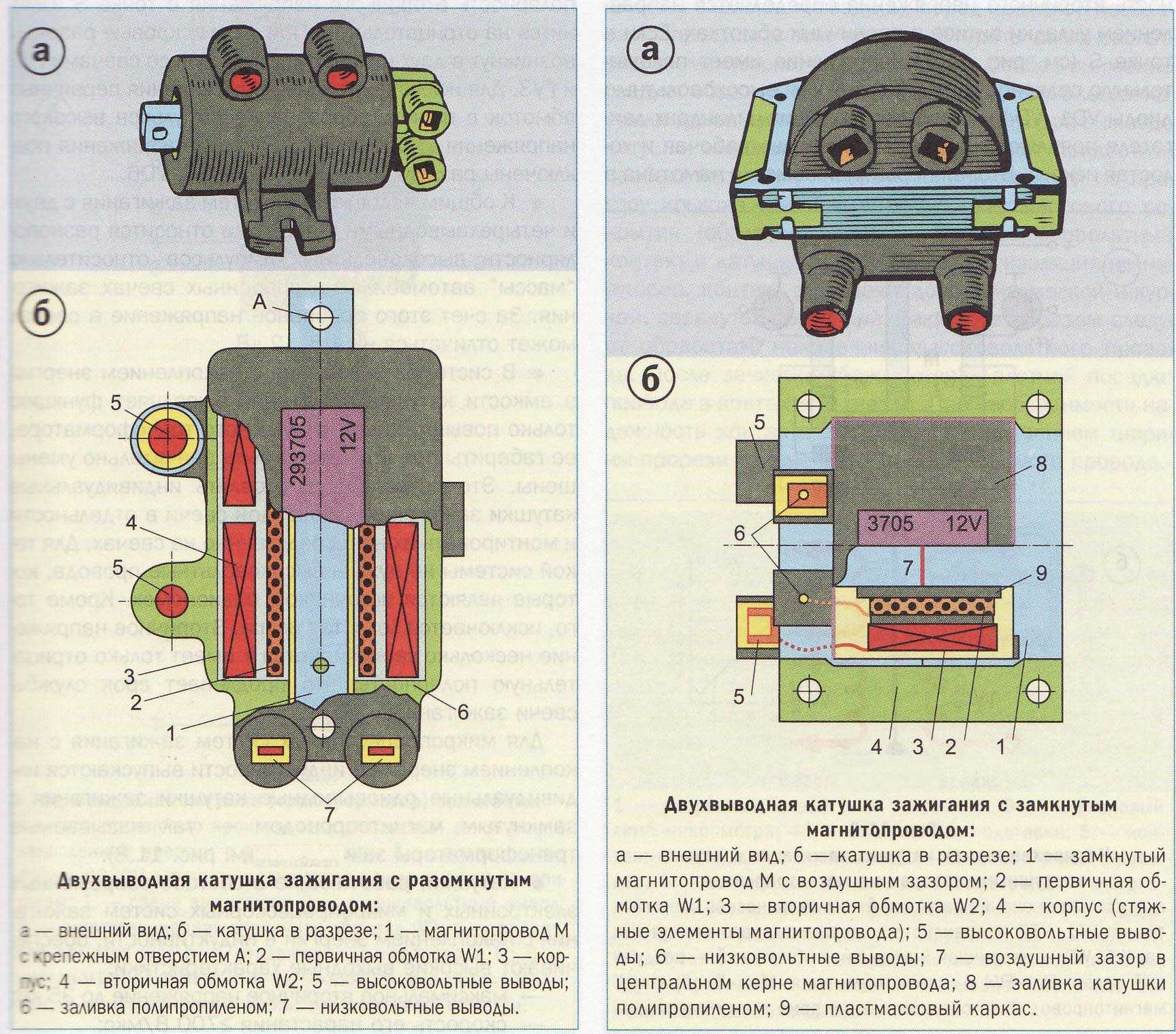

Двухвыводная

Такая катушка зажигания сразу подает напряжение на свечи двух цилиндров, т.е. на четырехцилиндровом моторе их будет две и объединены они будут в один блок, который по сути является четырехвыводной катушкой.

Как проверить катушку зажигания

Катушку зажигания можно проверить несколькими способами:

• заменой на заведомо исправную — это самый точный метод проверки
• осциллографом мотор-тестера
• омметром
• «на искру»

Допустим, мы обычные автолюбители и у нас нет в запасе рабочих катушек и, уж тем более, мотор-тестера. Остаётся два последних варианта.

Но вариант «на искру» также требует некоторого оборудования, а именно — высоковольтного разрядника

Банальным выкручиванием свечи и проверкой искры абсолютно ничего не выяснишь. Искра будет и при исправной катушке и при уставшей. А вот при установке свечи обратно в цилиндр во втором случае искры уже не будет. Почему?

Потому что на напряжение пробоя влияет несколько факторов и самый главный из них — давление! Чем выше давление, тем больше требуется напряжение пробоя на одном и том же искровом промежутке.

То есть, чтобы пробить зазор 1мм в свече зажигания при атмосферном давлении (выкрученной свече) требуется гораздо меньшее напряжение, чем при большем давлении (вкрученной свече), так как давление в цилиндрах при работающем двигателе гораздо больше атмосферного.

А разрядник даёт возможность изменять расстояние между своими электродами в широких пределах. Это позволяет выставить зазор для проверки в несколько миллиметров. Но эти несколько миллиметров требуют такого же напряжения пробоя, как и 1мм на свече, ввернутой в цилиндр при работающем двигателе.

Как проверить катушку зажигания мультиметром

Остаётся самый простой способ, как проверить катушку зажигания — мультиметром. Этот прибор уже есть практически в каждом доме, поэтому это самый доступный способ проверки.

Суть проверки заключается в измерении сопротивления первичной и вторичной обмоток. Алгоритм действий одинаков для всех видов катушек. Отличия есть в сопротивлении первичной обмотки новых катушек по отношению к катушкам старого образца. Новые катушки имеют меньшее сопротивление первичной обмотки и за счёт этого удаётся получить более высокую энергию. В старых — около 3-4 Ом, а в новых — около 1-2 Ом.

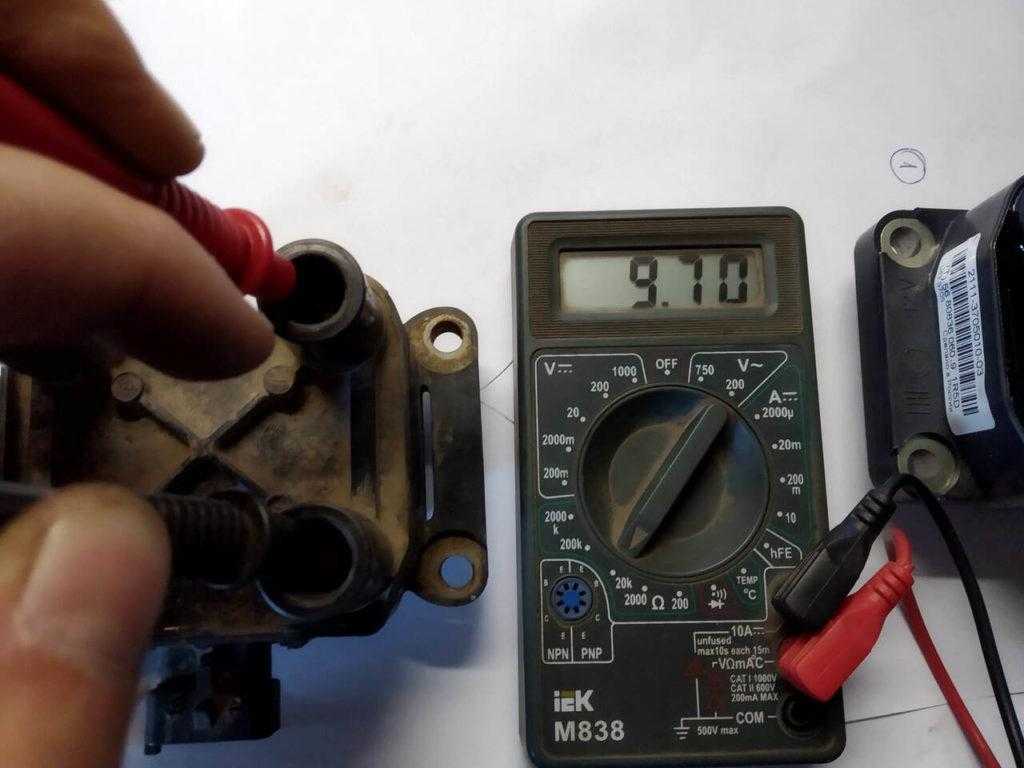

Первым делом проверяем вторичную обмотку. Для этого необходимо установить мультиметр в режим измерения сопротивления до 20 кОм и подключить щупы к высоковольтным выводам катушки зажигания

Сопротивление должно быть около 13-14 кОм

Примечание! Сопротивление вторичной обмотки катушки зажигания имеет допуски. При температуре окружающей среды 21 градус сопротивление вторичной обмотки может составлять 11.5 кОм — 14 кОм. Также учитывайте температуру, погрешность Вашего омметра и сопротивление самих щупов!

То же самое делаем и со второй катушкой

Затем отключаем низковольтный разъём от катушки зажигания

Переводим мультиметр в режим измерения сопротивления до 200 Ом и подключаем щупы к низковольтным выводам катушки. Сопротивление должно быть около 1 -2 Ома при температуре окружающего воздуха 21 градус по Цельсию.

Так же проверяем вторую катушку зажигания.

На этом проверку можно закончить, но лучше ещё, конечно, снять катушки зажигания, очистить их и визуально осмотреть на наличие следов пробоя или трещин.

Снятие или замена катушек зажигания

Для этого понадобится всего два инструмента — торцевой ключ на 10 мм и крестовая отвёртка.

Отворачиваем три гайки крепления пластины катушек зажигания. Одна под первой катушкой

вторая между катушками вверху

третья под второй катушкой

Снимаем обе катушки в сборе

Останется только крестовой отвёрткой открутить 4 болтика и снять катушки с пластины.

Хочется отдельно обратить внимание на то, что если выйдет из строя одна из катушек, тогда перестанут работать сразу два цилиндра, что, согласитесь, будет ощущаться гораздо ярче, чем пропуски воспламенения в одном цилиндре. Поэтому если проблема возникает в одном конкретном цилиндре, тогда ищите проблему не в катушке зажигания

Также советую периодически смазывать контакты специальным средством.

Всем Мира и ровных дорог!!!

По теме:

Проблемы иммобилайзера, блока управления двигателя

В процессе эксплуатация автомобиля нередки случаи отказа запуска двигателя по причине иммобилайзера. Иммобилайзер автомобиля препятствует несанкционированному запуску двигателя, то есть другим ключом либо без ключа в случае угона. Основные причины сбоев системы иммобилайзера:

• полный разряд аккумуляторной батареи, например, во время длительной стоянки,
• снятие клемм аккумуляторной батареи во включенном зажигании (ключ в замке),
• сбои по питанию,
• нарушение целостности петли накачки, установленной на замке зажигания,
• разрушения чипа в ключе,
• попытка несанкционированного доступа в автомобиль.

Во всех перечисленных случаях иммобилайзер может заблокировать запуск двигателя. В этой ситуации требуется обязательное вмешательство специалиста, так как без специального оборудования решить данную проблему невозможно.

От состояния модуля зажигания напрямую зависит надежность воспламенения топливовоздушной смеси в рабочей камере. Выход его из строя приводит к троению силовой установки, потере мощности, увеличению расхода топлива, ухудшению динамики и ставит под угрозу стабильность запуска и работы мотора. Поэтому, в случае появления неисправности модуля зажигания, не следует медлить с устранением неполадки.

Профилактика катушек зажигания

Прежде всего это использование правильных свечей так как именно пренебрежение этого правила основная причина выхода катушек зажигания из строя.

Со временем наконечники катушек трескаются и свечу начинает пробивать что собственно тоже является причиной выхода катушки из строя, троению двигателя и потери мощности, а так же появляется коронный разряд и черный нагар, в данной ситуации наконечники можно оживить например обмотав их изоляционной лентой но лучше заменить их.

Свечи зажигания хорошего качества но неправильно подобраны по калийному числу т.е. горячие и холодные свечи.

Ремонт модуля зажигания Chevrolet Aveo

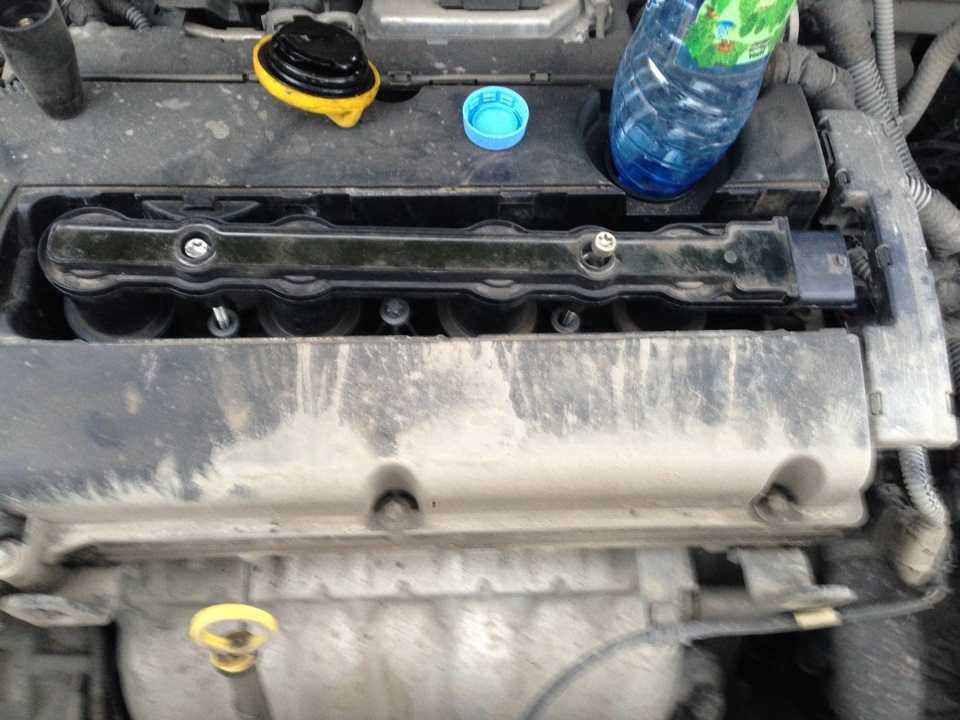

Снимаем модуль зажигания, как правильно это сделать смотрим это видео

• После снятия закрываем, во избежание попадания влаги в отсек модуля зажигания, закрываем его защитной крышкой

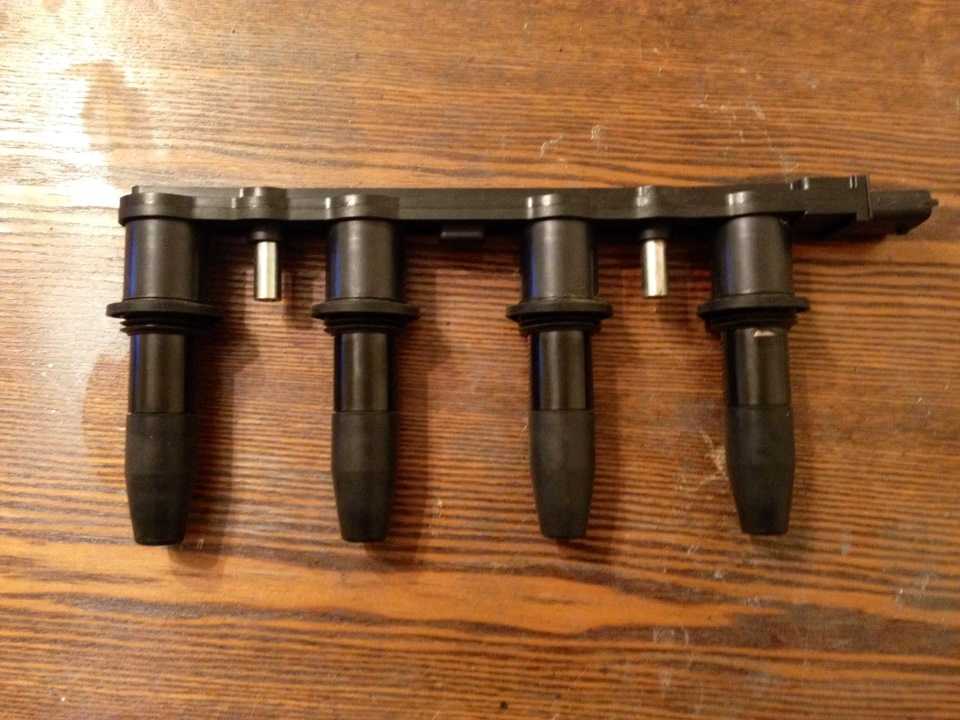

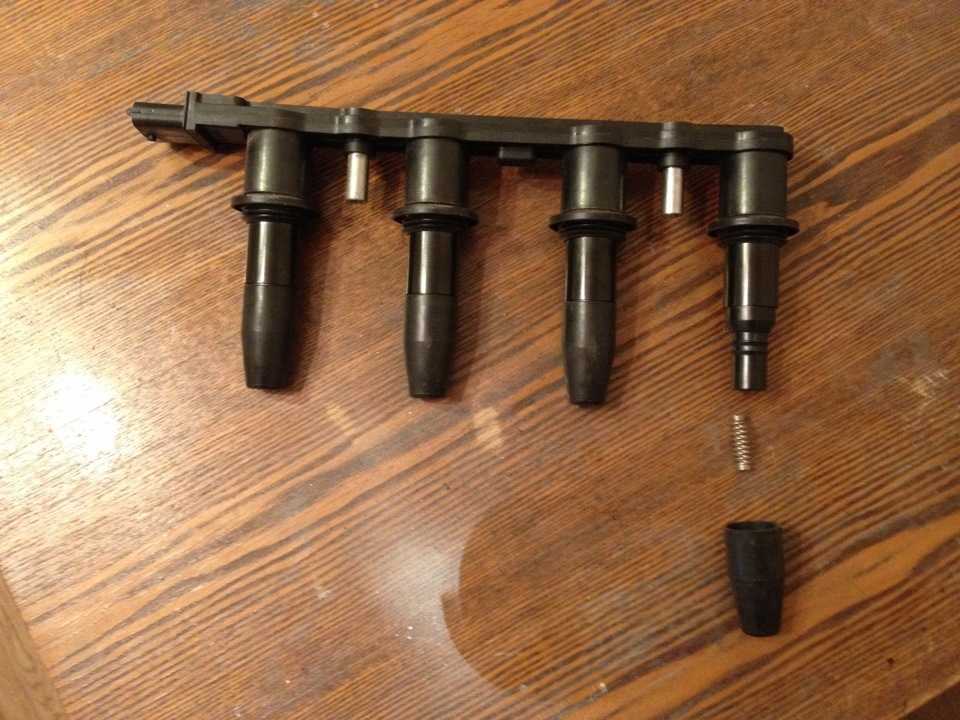

• Теперь приступим к разборке модуля зажигания, для этого сначала достаем пластиковые колпачки, для этого в моем случае был использован корпус от пластиковой ручки

После снятия колпачков внимательно осматриваем место обмотки на каждом пальце

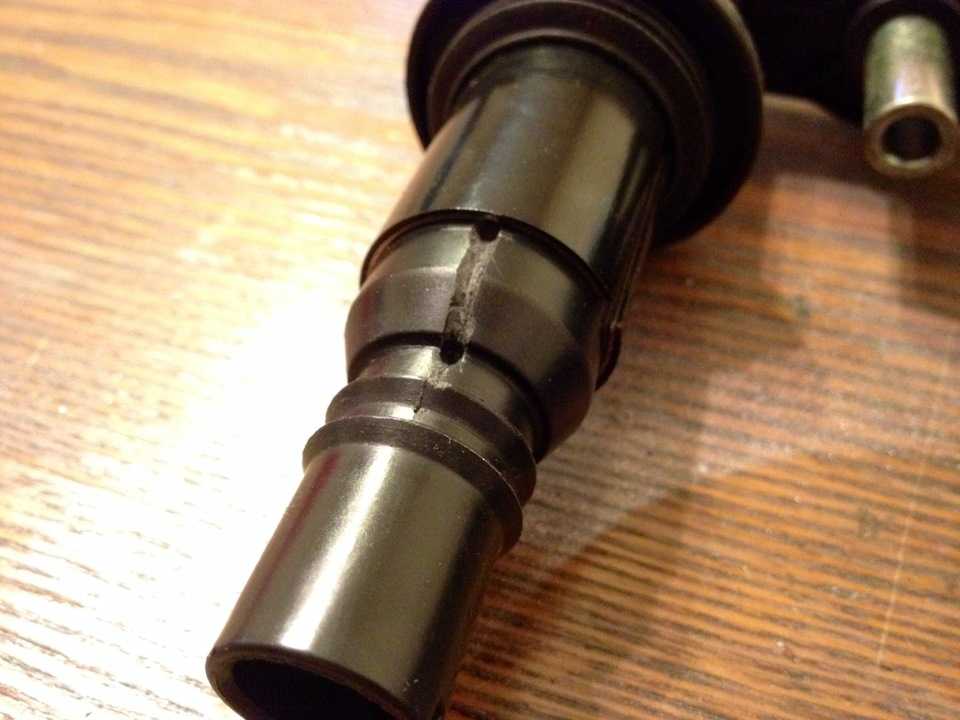

Обращаем внимание на швы, которые проходят по всей длине пальцев модуля зажигания. Осматриваем их на предмет микротрещин, которые в последствие могут привести к основательному повреждению пальца и обмотки.
Если вы обнаружили повреждения на пальцах модуля зажигания Chevrolet Aveo их нужно в срочном порядке заделать

Для этого с помощью ножа и тонкой шлицевой отвертки проделываем небольшую канавку. После чего ставим на шуруповерт самое маленькое сверло, и легонько без усилий сверли в том месте, где была сделана канавка до тех пор, пока не упретесь в оплетку изоляции белого цвета.

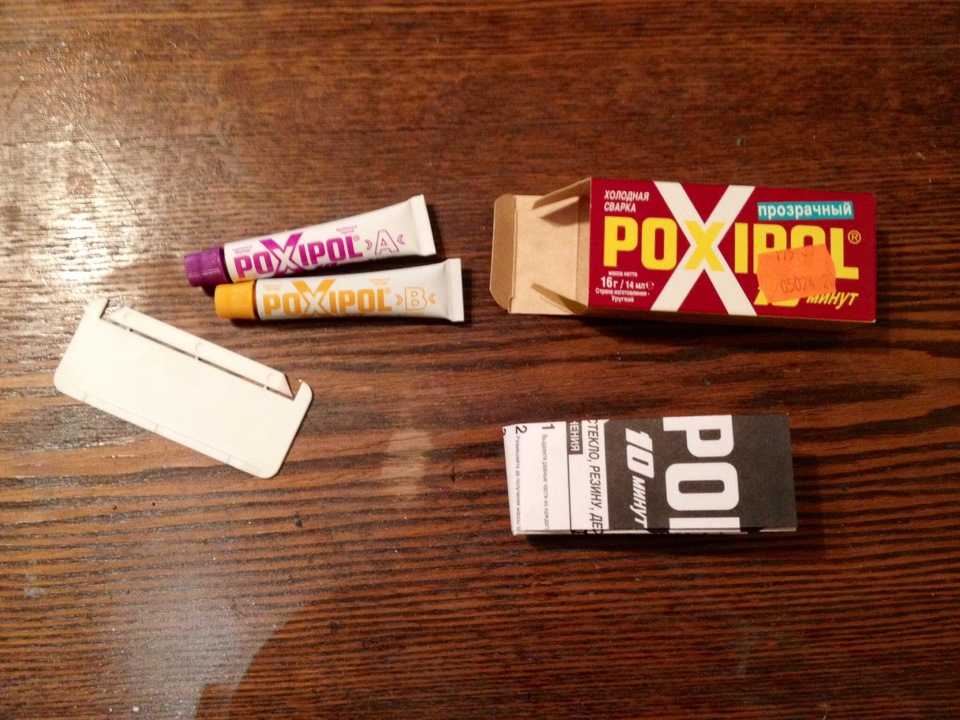

Далее необходимо взять эпоксидную смолу и аккуратно заполнить просверленное отверстие и канавку.

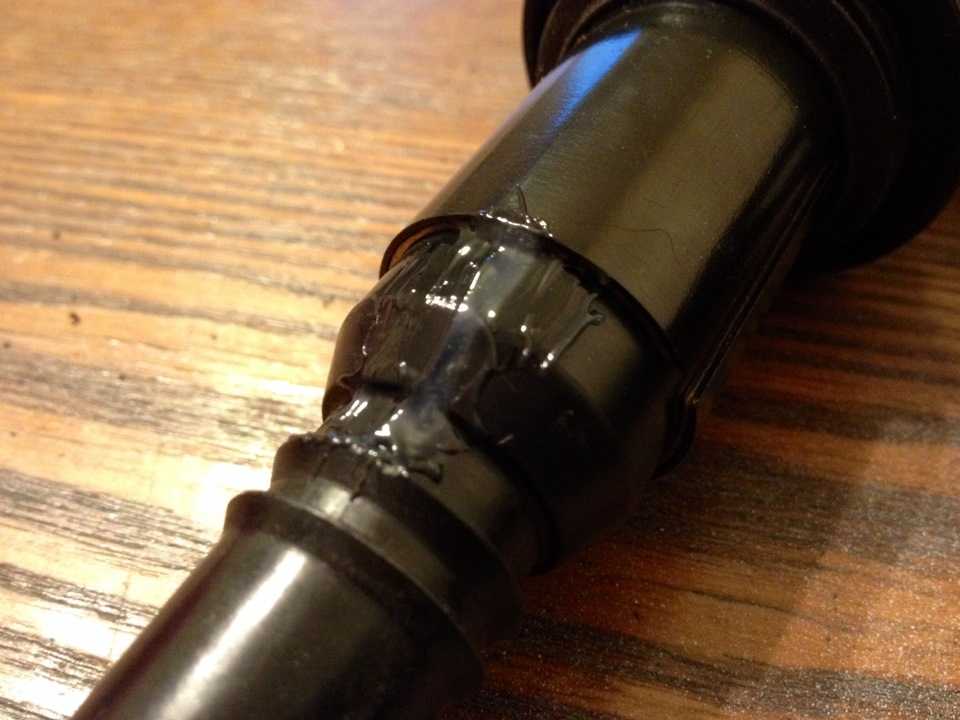

Примерно через пару часов клей подсохнет, после чего с помощью ножа и наждачки убираем излишки клея и устанавливаем модуль зажигания Chevrolet Aveo на двигатель.

6 явных признаков неисправной катушки

Самыми частыми причинами может послужить то что используются неправильные свечи зажигания, которые не предусмотренные для использования в данном двигателе, свечи низкого качества.

Свечи не предусмотренные для использования в двигателе могут послужить пробою изолятора что со временем выведет катушку зажигания из строя, а так же перегреву катушек. Так же может произойти оплавление каталитического нейтрализатора во впуске.

1. Обратный выхлоп — когда несгоревшее топливо попадает в выпускную систему, появляется густой черный дым. Он появляется на ранних стадиях выхода из строя катушек.

2. Повышенный расход топлива — падает динамика, вы давите на педаль газа сильнее чем обычно, тем самым увеличивается расход топлива. Он так же проявляется при выходе из строя свечей зажигания.

3. Пропуски зажигания — катушки зажигания принимают непосредственное участие в процессе воспламенения смеси, когда катушка пропускает зажигание появляется троение двигателя, вибрация, рывки при движении.

4. Проблемный запуск двигателя — характерен для автомобилей оснащенных одной катушкой зажигания.

5. Остановка работы двигателя — нестабильное, некорректное искрообразование может служить причиной прекращения работы двигателя и невозможности его запустить.

6. Загорелся Check — в современных автомобилях возможно появление ошибки с кодом P0351, которая расшифровывается как «неисправность в первичной/вторичной цепи».

Особенности замены автомобильных катушек зажигания

Например, если вышла из строя катушка зажигания BYD F3 для двигателя 4G18, то в качестве замены можно выбрать пару вариантов:

• комплектуемая производителем — БОШ, F01R00A010;
• аналогичная, под заводским номером 880317A, производимая компанией ERA.

Интересно, что Dynatec не производит устройств зажигания для таких двигателей, можно не искать.

Учитывая, что по оценкам работников автосервиса итальянские бобина ERA такая же надежная, как и катушка зажигания bosch, но намного дешевле, совершенно нет смысла тратить лишние деньги на оригинал. Тем не менее, немецкое качество БОШ, даже в китайском исполнении намного убедительнее, чем качественно исполненная кавер-версии итальянской компании ERA.

Тем не менее, следует отметить, что компания БОШ, являясь генератором оригинальных идей, регулярно модернизирует свои изделия, что нельзя сказать о компаниях, как ERA, выпускающих копии.

Но, даже приобретая запчасти БОШ, внимательно сверяйте номер изделия. В переделах одной серии могут иметь место незначительные отличия в форме креплений или толщине и диаметре прокладок, что может осложнить установку устройства. С запчастями ERA ошибиться сложнее, номенклатура их изделий намного скромнее, чем у БОШ.

Если вы владелец автомобиля Волжского завода, и у вас каким-то образом работает чудо советского автопрома бобина, произведенная СОАТЭ (Старый Оскол), то смело меняйте ее на аналог Dynatec. АвтоВАЗ рекомендовал такую замену еще в 2012 году, причем делал это бесплатно на фирменных станциях техобслуживания. Но лучше заменить модуль на аналогичный, производства компании БОШ.

Характеристики популярных катушек зажигания

Катушка зажигания	Коэффициент трансформации	Конструктивные особенности	Применяемость катушек зажигания
Б114-Б	227	Р, М, ДР	ЗиЛ-130, 131; ГАЗ-56, 66, 3102; ПАЗ, КАвЗ
Б115-В	88	Р, М, ДР	М-412, 2140, 2141; ГАЗ-24; ЗАЗ-968 и др.
Б116	153	Р, М, ДР	ГАЗ-2410, 31029
Б117	78.5	Р,М	ВАЗ-2101,…07, 2121
Б118	115	Р, М, Э, ДР	ЗиЛ-131; ГАЗ-66 и др.
27.3705	82	Р, М	ВАЗ-2104,…09, 2121; М-2141; ЗАЗ-1102
29.3705	90	Р, С	ВАЗ-2108, 09 (МСУД); ВАЗ-1111; ВАЗ-2110
3009.3705	70	З, С	ГАЗ-3302 (МСУД)
3112.3705	80	З, С	ВАЗ-2107,…12; ГАЗ-31029
8352.12		Р, М	ВАЗ-2110,…12

Р — разомкнутый магнитопровод;
З — замкнутый магнитопровод;
М — маслонаполненная катушка;
С — сухая катушка;
Э — экранированная катушка;
ДР — катушка имеет добавочное сопротивление (0,9…1,0 Ом)

Бобины могут отличаться некоторыми незначительными нюансами, влияющими на слаженность работы двигателя. Например, бобина Б-115В может быть заменена на Б-117А. По характеристикам Б-115В и Б-117А практически идентичны. Но ток искрового разряда у Б-115В мощнее – 38 мА, а у Б-117А всего лишь – 30 мА. Мощная искра лучше, чем слабая, и замена Б-115В на Б-117А не приводит ни к каким негативным последствиям. Но владельцы автомобилей с тахометрами, обнаружат, что показания прибора не совпадают с действительными. Это происходит из-за отсутствия в 117 модели добавочного резистора. То есть, замена практически одинаковых приборов Б-115В на Б-117А, или наоборот, не всегда корректна.

Если в вашем автомобиле установлена катушка зажигания Б116, то следует знать, что они выпускаются в двух модификациях. Для контактных и бесконтактных систем. Модификации 03, 04 для бесконтактных.

В современных автомобилях чаще применяются индивидуальные катушки, для каждой свечи отдельно. Индивидуальные повышающие трансформаторы для каждой свечи значительно упрощают систему зажигания, исключая из электрической цепи модуль распределения

Наиболее популярными производителями подобных устройств являются:

• немецкая компания Бош;
• тайваньская Dynatec;
• итальянская

Но если первую компанию, Бош, можно считать генеральным разработчиком устройств, то вторые Dynatec и ERA изготавливают их клоны, но на достаточно высоком техническом уровне и по надежности почти не уступают оригиналу, несмотря на более низкую цену.

Типы катушек зажигания

Катушки зажигания обеспечивают искрообразование для всех свечей по очереди при помощи распределительных устройств. К коммутируемым устройствам относится катушка зажигания Б-116 и ее разновидности:

• Б-114;
• Б-115;
• Б-117.

Внешне, устройства похожи, но имеют разные сопротивления и индуктивность первичных и вторичных обмоток и предназначены для использования в различных системах зажигания. Например, Б-114 используется в контактных системах, а Б-116 с бесконтактными транзисторными распределителями. Обе катушки будут работать в непредназначенных для них схемах, но со сбоями и недолго.

Б-114 и Б-117 похожи по строению, но имеют разные обозначения клемм и намоточные данные. В некоторых случаях их взаимная замена может дать положительный результат, но настройка зажигания стандартным методом не подойдет. Придется действовать по наитию.

Катушка Б-114 имеет втрое больший коэффициент трансформации, чем у остальных. Поэтому Б-114 целесообразно использовать в мощных двигателях, работающих на низкооктановом топливе, например:

• ЗИЛ 130, 131;
• ГАЗ- 53, 66, 3102;
• ПАЗ;
• КаВЗ.

Возможность ремонта катушки зажигания Шевроле Круз

Так как цена блока катушек зажигания большая, в некоторых более простых случаях неисправностей возможно проведение ремонта. В первую очередь необходимо демонтировать блок катушек, как показано на рисунке:

Далее приступают к внешнему осмотру катушек зажигания.

Для полного осмотра требуется снять наконечники.

Для лучшего контроля внешнего состояния требуется пользоваться увеличительной аппаратурой. Если на поверхности катушки будут обнаружены следы электрического пробоя, именно этот факт является причиной пропуска зажигания. В результате термического прожига композиционного материала образуется токопроводящая дорожка, которая будет закорачивать искру на блок двигателя, минуя свечу зажигания.

Эту токопроводящую зону пробоя следует устранить.

Проще всего это сделать, удалив эту дорожку механически с помощью острого инструмента.

Далее необходимо залить эту зону токонепроводящим компаундным клеем.

После заливки клея в зону повреждения дать ему хорошо засохнуть.

После ремонта систему катушек необходимо собрать и установить на прежнее место. Во многих случаях после такого несложного ремонта катушки работают долго.

Принцип работы катушки зажигания

Катушка зажигания предназначена для создания высокого напряжения из низкого. Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Какие типы катушек зажигания существуют

Исходя из их назначения:

• Не имеющие контакта;
• Контактные

Если трамблера в Вашем автомобиле нет, катушка зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

• Общие;
• Индивидуальные

Различия есть и в вариантах изоляции обмоток. Они бывают:

• Наполненными маслом;
• Сухими (залитыми компаундом);

По типу исполнения и схеме зажигания, классифицируют:

• одиночные (одноискровые);
• сдвоенные (строенные, четырехблочные);
• индивидуальные.

ОдиночнаяСдвоеннаяИндивидуальная

Проверка катушек зажигания

Наиболее простой метод – проведение компьютерной диагностики. В Шевроле Круз ее можно выполнить даже с помощью простейшего ELM 327 сканера с помощью смартфона. При наличии пропусков зажигания им будут диагностированы следующие ошибки:

Р0301-ошибка «пропуски зажигания 1-го цилиндра»;
Р0302- 2-го цилиндра;
Р0303- 3-го цилиндра;
Р0304- 4-го цилиндра.

Если компьютерную диагностику по каким-либо причинам выполнить невозможно,  можно использовать «дедовский» метод контроля исправности катушек. Для этого их необходимо демонтировать. Затем на наконечники катушек зажигания надеть свечи. Их массовый вывод соединить с блоком двигателя. Входной разъем к катушкам зажигания должен быть подключен. Включить зажигание, и перевести ключ в положение «запуск двигателя». На свечах всех исправных катушек зажигания должна проскакивать искра. Если на какой-либо свече искра будет отсутствовать, соответствующая катушка неисправна.

Более подробный видеоотчет о данной процедуре можно найти на видео:

Возможной причиной неработоспособности одной из катушек может быть отсутствие входных импульсов зажигания по причине повреждения электропроводки, а не катушки зажигания. В этом случае наиболее простой контроль неисправности заключается в установке вместо «родной» заведомо исправной катушки зажигания. Если и в этом случае искра в соответствующем цилиндре будет отсутствовать, необходимо искать неисправность в электропроводке либо блоке управления двигателем.

Ремонт модуля зажигания

Стоимость нового модуля зажигания достаточно высока. Поэтому опытные автовладельцы рекомендуют, перед тем как покупать новое изделие, попытаться восстановить дефектный элемент.   Согласно отзывам модуль обладает хорошей ремонтопригодностью.

Наиболее частой проблемой является прогар или пробой изоляции катушки зажигания. Для того, чтобы произвести ремонт данной неполадки рекомендуется воспользоваться нижеприведенной инструкцией.

Демонтировать модуль зажигания.

Провести дефектовку, уделяя внимание состоянию изоляции. Запах гари и специфичная полоска на изоляторе, как показано на фото ниже, говорят о пробое катушки

Запах гари и специфичная полоска на изоляторе, как показано на фото ниже, говорят о пробое катушки.

Место пробоя теряет механическую прочность, поэтому без труда можно зачистить его при помощи острой плоской отвертки.

Процесс зачистки места пробоя.

Необходимо максимально вычистить отслужившую свое изоляцию.

Некоторые автовладельцы рекомендуют просверлить по краям изоляции отверстия. Это позволит максимально заполнить трещину. При этом следует выполнять сверление с ювелирной точностью. В случае слишком глубоких отверстий модуль зажигания восстановить станет невозможно.

Место сверления дырок в изоляции.

Прежде чем использовать герметик, требуется проверить его диэлектрические свойства. Необходимо «прозвонить» клей при помощи мультиметра или омметра.

Измерение сопротивления герметика при помощи мультиметра.

Залить герметик в сделанную борозду

Дать засохнуть. Минимальное время — 20 минут. Для большей надежности результата желательно оставить модуль зажигания в покое в течении суток.

Одеть резиновый колпачок.

Одетый резиновый колпачок.

Произвести монтаж модуля зажигания на место.

При сборке может обнаружиться, что требуется замена резиновым колпакам. Найти их в свободной продаже затруднительно. В таком случае опытные автовладельцы Шевроле Круз рекомендуют приобретать термоусаживающийся изолятор, как на фото ниже.

Термоусаживающийся изолятор до и после обработки горячим воздухомОбработку горячим воздухом рекомендуется производить при помощи технического фена. Необходимо следить, чтобы новый изолятор крепко сидел на катушке зажигания. В противном случае возможен электрический пробой.

Восстановленный с помощью термоусаживающегося изолятора модуль зажигания.

• zapchasti.expert
• uazlyuks.ru
• zapchasti.expert

Принцип работы катушки зажигания

Катушку зажигания на простом языке можно назвать обычным повышающим напряжение трансформатором. Её задача преобразовать низковольтное напряжение (6-15В) в высокое (20-30кВ). Она, как и трансформатор, состоит из двух обмоток — первичной и вторичной. Первичная низковольтная катушка состоит из небольшого количества витков, а вторичная из большего.

Но есть ещё один нюанс. Витки в катушке расположены определённым образом, что позволяет катушке, кроме индуктивности, иметь ещё и ёмкость. То есть, своего рода — колебательный контур.

При подаче тока в первичную обмотку в катушке генерируется магнитное поле. Наведенное напряжение генерируется в катушке путем самоиндукции. В момент воспламенения ток в катушке прерывается выходным каскадом (в старых системах — контактами прерывателя). Мгновенно сворачивающееся магнитное поле генерирует высокое индукционное напряжение в первичной обмотке. Оно трансформируется на вторичной обмотке катушки и преобразуется в соотношении — количество витков вторичной обмотки отнесенное к количеству витков первичной обмотки. В свече зажигания происходит высоковольтный разряд с ионизацией искрового промежутка и прохождением тока. Это продолжается, пока накопленная энергия не будет истрачена.

Эти все физические явления, наверное, мало кому интересны, поэтому давайте отвлечёмся и посчитаем, на мой взгляд, интересные факты. Сколько раз свеча зажигания «производит» искру за свой срок службы?

Количество искрообразований  = «об/мин» умножить на «количество цилиндров» и всё это разделить на 2. Возьмём обычный 4-цилиндровый 4-тактный двигатель. Допустим, обороты двигателя составляют 3000 об/мин. Значит количество искрообразований = 3000 х 4/2 = 6000 искр / мин!

Свечи я меняю раз в 30000 км.

Если пройденное расстояние составляет 30 000 км со средней частотой вращения коленчатого вала двигателя 3000 об/мин при средней скорости 60 км/ч, то количество искрообразований составляет 45 000 000 на каждую свечу зажигания! Во как трудится катушка зажигания! Как Золушка, прям

Поэтому катушка зажигания вполне заслуженно может когда-нибудь устать и молча выйти из строя.

Неправильная установка угла зажигания двигателя

Неправильная установка угла зажигания либо смещение угла зажигания в процессе эксплуатации автомобиля может привести к проблемам запуска двигателя. Согласно графику регламентных работ проверку угла зажигания на автомобилях Шевроле Круз следует производить каждые 20. 000 километров пробега.

После 130. 000 км пробега ремень газораспределительной системы подлежит замене.

Проверку углов зажигания производят при помощи компьютерной диагностики. Можно контролировать угол зажигания визуальным методом по меткам на зубчатых шкивах коленвала и распредвалов. При замене ремня газораспределительной системы Шевроле Круз одновременно меняют ролики.

Цена комплекта в зависимости от производителя составляет от 3. 000 рублей.

ГРМ комплект 1.8 литра, номер по каталогу: 93745703, производитель: Корея, подразделение General Motors (стоимость 11.000 рублей). Комплект ГРМ, 1,6L, ремень, ролик натяжной, опорный ролик. Производитель – Корея. Стоимость – 2.600 рублей.

Процесс замены ремня и роликов, установки зажигания в автомобилях Шевроле Круз трудоемок. Лучше обратиться к специалистам на СТО.

Причины неисправностей

Катушки зажигания относятся к надежным устройствам и к основным причинам ее поломки можно отнести: пробой изоляции, граничный период службы.

Ниже перечислим другие причины, по которым устройство может выйти из строя.

1. Старение и механические повреждения.	Во время эксплуатации материалы, из которых изготовлена катушка зажигания теряют свою прочность, начинают трескаться и разрушаться, также на устройство могут воздействовать различные жидкости (масло, тосол и т.д.), что негативно сказывается на сроке службы. Решение одно – замена.
2. Повреждение или окисление контактного соединения.	Проникновение влаги под капот, влажный климат, после преодоления брода, не правильной помывки мотора или машины, все это может повлиять на состояние контактов и их быстрого окисления.
3. Вибрации.	Индивидуальные катушки зажигания автомобилей с электронным впрыском очень сильно чувствительны к вибрациям. К примеру, если мотор троит, или вышла из строя одна из его опор, то сильно вибрирует. Также очень плохие дороги, что не редкость у нас, могут вызвать сильную тряску и повлиять на стояние катушек.
4. Перегрев.	Тоже относится к индивидуальным катушкам, которые расположены рядом с головкой блока цилиндров, где температура максимально высокая. В предусмотренном температурном режиме работы мотора ничего не произойдет, но если в результате не качественной ОЖ или по другим причинам двигатель перегреется, то это негативно повлияет на катушку зажигания в целом.

Причины поломки катушки зажигания

Выявить некоторые факторы, например износ свечей, можно самостоятельно. Однако к неисправности приводят и более сложные причины, для обнаружения которых необходимо обратиться в автосервис.

Окончание срока эксплуатации

Как и все компоненты системы, катушка имеет собственный рабочий ресурс. Срок службы детали составляет около 10 лет или 200 тыс. км пробега. Этот период уменьшается при экстремальном вождении, частых перепадах температур, попадании грязи и влаги.

… об износе катушки зажигания

При физическом износе катушки первичная обмотка подвергается воздействию больших токов, во вторичной образуется мощный импульс.

Перегрев элемента

Иногда катушки устанавливаются в верхней части мотора или рядом с ней. В случае, когда отсутствует вентиляция (например, из-за монтажа дополнительных приспособлений), узел перегревается и выходит из строя.

Электрический пробой

Катушки зажигания пробивает по следующим причинам:

1. Растрескивание изоляции. Через дефекты внутрь проникает соленая вода, передающая электричество. При повышении напряжения в обмотке до 15000 В свойства проводника приобретает даже очищенная жидкость.
2. Ухудшение физических характеристик оплетки проводов зажигания. Пробой также может стать последствием установки неоригинальных кабелей, не имеющих ограничительных сопротивлений.
3. Переувлажнение или загрязнение катушки.

Даже единичные пробои вызывают необратимые изменения, нарушающие работу системы зажигания.

Проверка катушки зажигания.

Недопустимая механическая нагрузка

Катушка крепится с помощью штатных элементов. Однако некоторые водители не соблюдают эти правила, применяя самодельные фиксаторы. Это повышает нагрузку на узел до недопустимых значений.

Неисправность контактной группы замка

Во время движения и после торможения на катушку поступает напряжение 12 вольт. Из-за замыкания замочной группы наблюдается чрезмерный нагрев устройства и его поломка. Подобная ситуация возникает и при некорректной работе коммутатора. Предотвратить аварийные ситуации можно, устранив эти причины.

Износ свечей зажигания

Защитное сопротивление в схеме катушки присутствует, однако устаревание некоторых элементов приводит к пробою. Нагрузочный ток увеличивается, бобина перегревается.

Выход из строя реле регулятора напряжения

Такая неисправность способствует увеличению напряжения в автомобильной электрической сети. Электронный усилитель выходит из строя, система зажигания начинает работать неправильно, выдавать слабую искру.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

• Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
• Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Параметры надежности катушки зажигания

Прежде чем приобрести новую бобину попробуйте выяснить ее надежность, по отзывам владельцев. Поинтересуйтесь пробегом, который выдержало устройство, не изменилась ли приемистость двигателя и расход топлива, максимальная скорость и выхлоп CO.

Конструкция катушки должна обеспечивать:

• надежную изоляцию между обмотками и витками;
• высокое электрическое сопротивление между корпусом и массой;
• прочность корпуса, особенно пластиковых деталей;
• отсутствие микротрещин;
• надежность электрических контактов и соединений.

Качественная бобина выдерживает температуру до 180°C.
