Где находится блок предохранителей Рено Меган 3: схема и назначение предохранителей

Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.

Внутренняя электроника

За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение — в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.

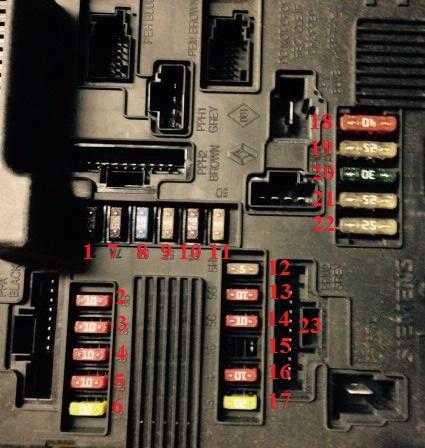

Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.

Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.

Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота

К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.

https://youtube.com/watch?v=IGuKJ0LKr7w

Электроника двигателя

Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

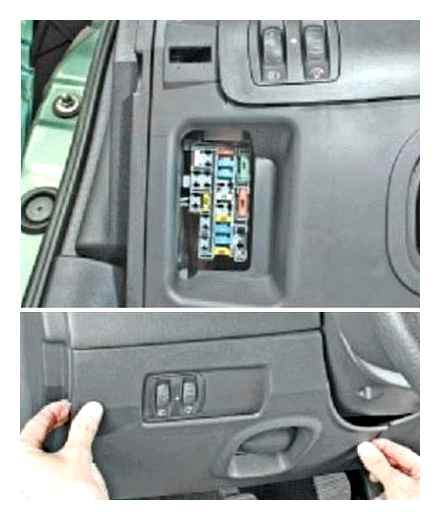

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте

В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.

Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников, прикуриватель и лампы климат-контроля и аудиосистемы.

Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле

Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем

Подводя итоги

Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.

Руководство по эксплуатации Renault Megane 3

Официальное руководство по эксплуатации, устройству и техническому обслуживанию автомобилей Renault Megane 3, выдается каждому покупателю автомобиля, вместе с основными документами.

В руководстве описана конструкция автомобиля, информация по правильной эксплуатации, как автомобиля в целом, так и его узлов.

Настоящее руководство по эксплуатации и обслуживанию автомобиля содержит информацию, которая позволит Вам: – ознакомиться с автомобилем, правильно его эксплуатировать и максимально использовать его возможности. – поддерживать его оптимальную работу посредством простого, но четкого соблюдения советов по техобслуживанию.

– быстро устранить мелкие неисправности, не требующие вмешательства специалиста.

То небольшое время, которое Вы потратите на чтение данного руководства, с лихвой окупится приобретенными сведениями, а также знаниями функциональных возможностей и технических новшеств, которые использованы в конструкции Вашего автомобиля.

Глава 1. Знакомство с автомобилем Карты RENAULT: общие сведения, использование, режим полной блокировки Открытие и закрытие дверей Автоматическое запирание открывающихся элементов кузова при движении Подголовники / Сиденья Сиденья Ремни безопасности Система пассивной безопасности: а.

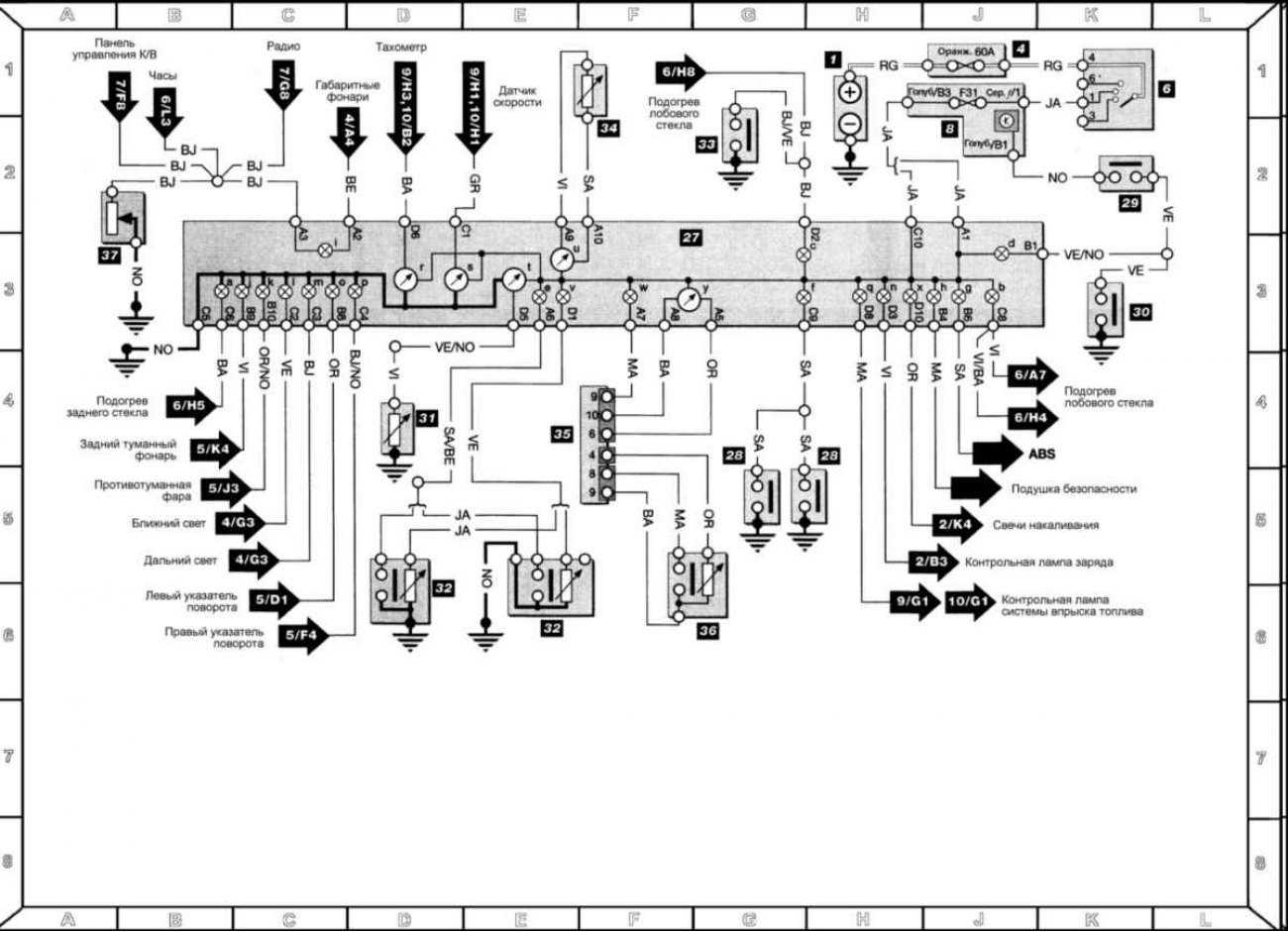

выключение, включение подушки безопасности переднего пассажира Рулевое колесо Усилитель рулевого управления Место водителя Контрольно-измерительные приборы а. сигнальные лампы б. бортовой компьютер в.

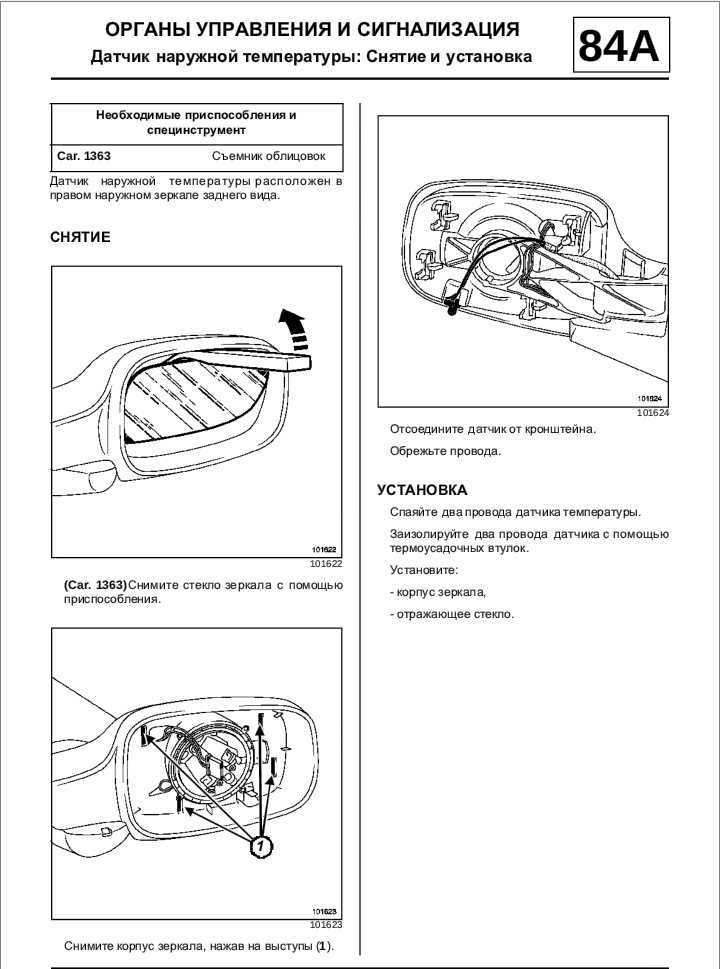

меню индивидуальных настроек автомобиля Показания времени и температуры наружного воздуха Зеркала заднего вида Звуковая и световая сигнализация Приборы наружного освещения и сигнализации Регулировка света фар Стеклоочистители, стеклоомыватели Топливный бак (заправка топливом)

Идентификационная маркировка

Глава 2.

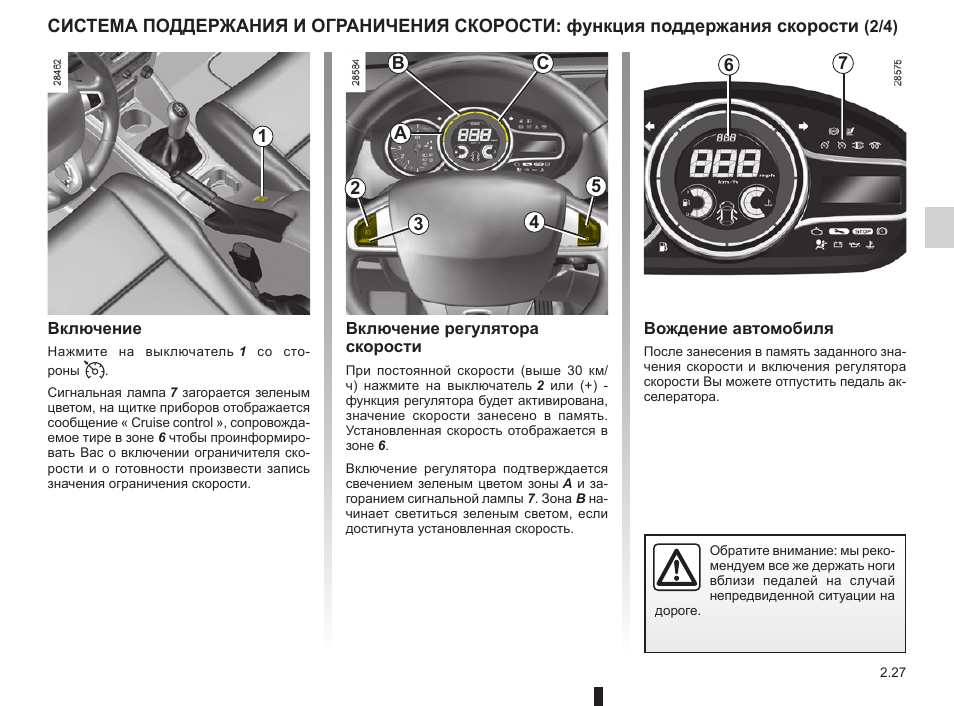

Вождение автомобиля (рекомендации по экономичной и экологически безопасной эксплуатации автомобиля) Обкатка автомобиля Запуск, остановка двигателя Функция Stop and Start Особенности автомобилей с бензиновым двигателем Особенности автомобилей с дизельным двигателем Рычаг коробки передач Стояночный тормоз Электрический стояночный тормоз Рекомендации: снижение токсичности отработавших газов и экономия топлива Охрана окружающей среды Система контроля давления в шинах Системы коррекции и помощи при вождении Сигнал пересечения линии дорожной разметки Система ограничения скорости Система поддержания скорости Система помощи при парковке Камера заднего вида

Автоматическая коробка передач

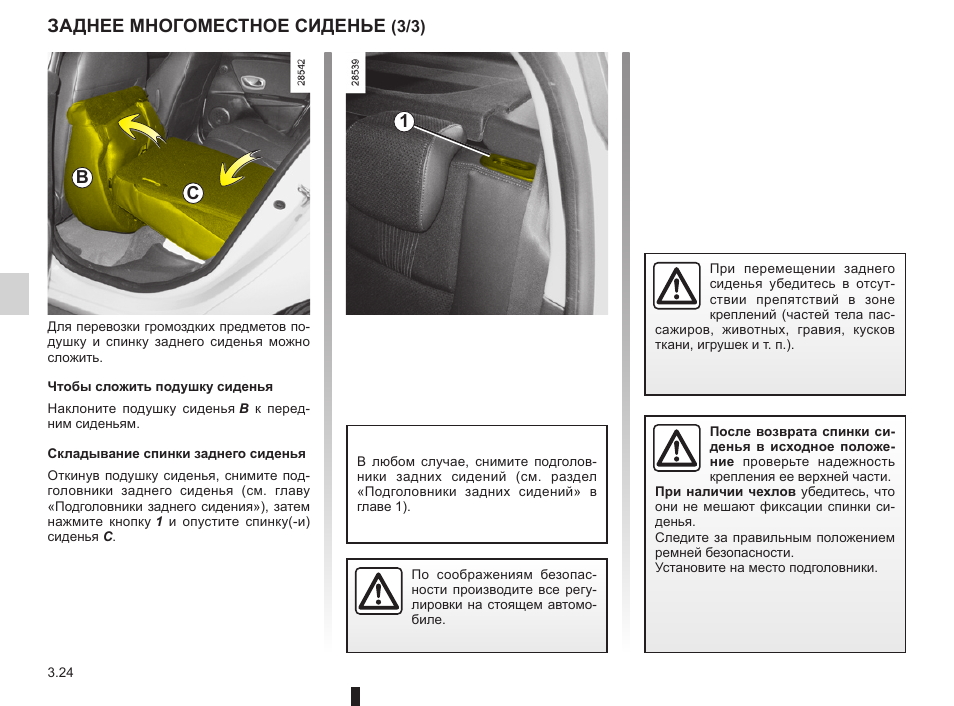

Глава 3: Комфорт Вентиляционные решетки Кондиционер с ручным управлением Автоматическая система кондиционирования воздуха Система кондиционирования воздуха: информация и советы по эксплуатации Электрические стеклоподъемники, люк крыши с электроприводом Механические стеклоподъемники Освещение салона Солнцезащитный козырек Вещевые отделения, оборудование салона Розетка питания дополнительного оборудования Пепельница. Прикуриватель Заднее многоместное сиденье Багажное отделение Задняя вещевая полка Полка багажного отделения: автомобили с кузовом «универсал» Вещевые ящики, оборудование багажного отделения Перевозка грузов: ф. в багажнике б. тягово-сцепное устройство Разделительная багажная сетка Поперечины багажника крыши

Мультимедийное оборудование

Глава 4. Уход за автомобилем Капот Уровень масла в двигателе: а. общие сведения б. долив масла, заправка Замена масла в двигателе Уровни эксплуатационных жидкостей а. охлаждающая жидкость б. тормозная жидкость в. бачок стеклоомывателя/омывателя фар Фильтры Давление воздуха в шинах Аккумуляторная батарея Уход за кузовом автомобиля

Уход за салоном автомобиля

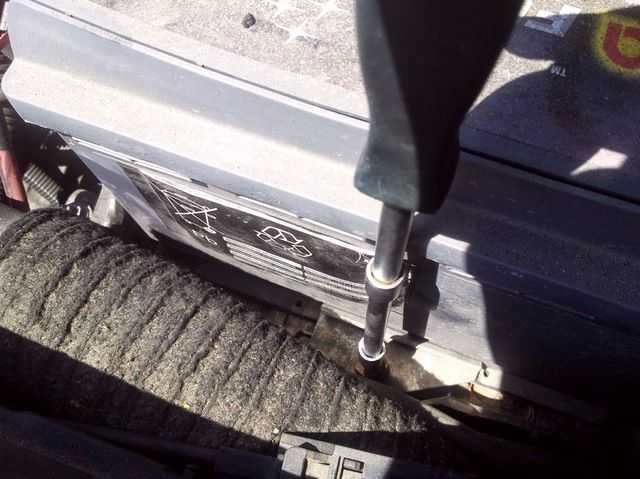

Глава 5. Практические советы Прокол шины Запасное колесо Комплект для накачивания шин Набор инструментов (колесный ключ/домкрат и т. д.

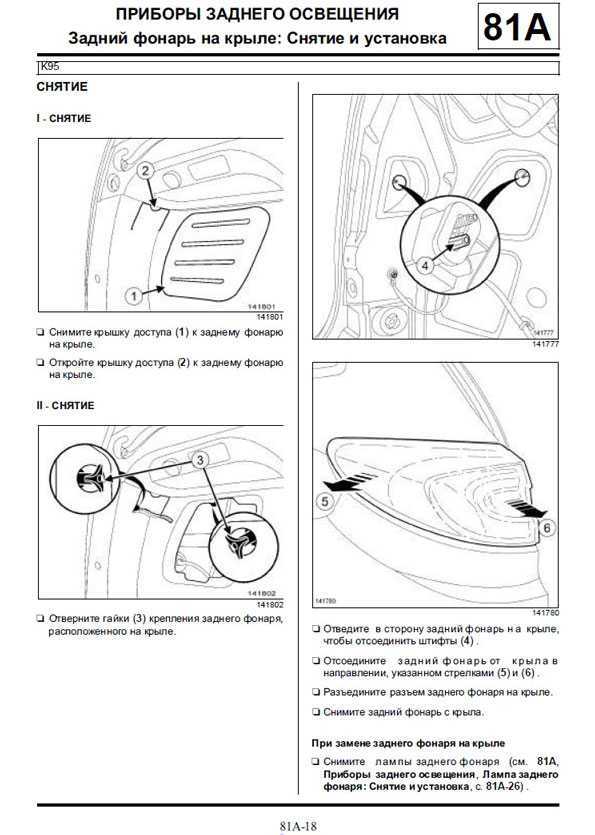

) Декоративный колесный колпак Замена колеса Шины (условия безопасности при эксплуатации шин, колес, зимняя эксплуатация) Фары (замена ламп) Задние Освещение салона (замена ламп) Плавкие предохранители Аккумуляторная батарея Карта RENAULT: элемент питания Место под установку автомагнитолы Дополнительное оборудование Щетки стеклоочистителей Буксировка при неисправности

Нарушения работы

Глава 6. Технические характеристики Идентификационные таблички автомобиля Идентификационные таблички двигателя Габариты автомобиля Характеристики двигателей Характеристики массы Масса буксируемого прицепа Запасные части и ремонтные работы Подтверждающие документы технического обслуживания

Проверка антикоррозионного покрытия

Всё о предохранителях Renault Megane 2 и 3: описание, советы и инструкции

Функционирование каждого транспортного средства зависит не только от исправности двигателя, но и от работоспособности предохранителей. Так или иначе, но электрическая цепь играет важную роль в работе авто. В этой статье мы расскажем вам о том, какие функции выполняют предохранители Рено Меган 2, где расположен блок и как происходит его замена.

Что такое предохранители и зачем они нужны

Что такое предохранители? Зачем они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Рено. Сейчас мы постараемся дать ответы на эти вопросы вкратце. Эти элементы предназначены для размыкания электрической цепи, когда сила тока в ней резко увеличивается.

Говоря более понятным языком, компоненты БП необходимы для того, чтобы защитить устройства системы электрического оборудования от поломки в результате короткого замыкания или перегрузки цепи. То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя. И не зря, ведь дешевле приобрести этот элемент в случае его выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т.д.

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Маркировка	Предназначение
С	Данный компонент определяет работоспособность вентилятора отопителя системы.
D	Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E	Отвечает за работу люка крышки.
F	Обеспечивает работу системы ABS.
G	Этот компонент является многофункциональным и отвечает сразу за несколько устройств:
H	Обеспечивает функционирование стоп-сигналов.
L, M	Данный компонент обеспечивает работу стеклоподъемников передних дверей.
N	Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида.
O	Этот компонент обеспечивает функционирование звукового гудка.
P	При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R	Отвечает за работу климатической установки.
S	Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T	Обогревает передние сидения.
U	Отвечает за одновременную блокировку всех дверей авто.
W	Обогревает зеркала заднего вида.
A	Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

Обозначения каждого компонента указаны ниже.

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Процесс снятия и замены

Далее мы рассмотрим процесс снятия и замены устройства, находящегося в моторном отсеке. Для обеих моделей авто — второго и третьего поколения — процесс замены будет идентичным.

Итак, приступим:

Для начала откройте капот и отсоедините клеммы от аккумуляторной батареи. Если этого не сделать, демонтаж БП может иметь печальные последствия для автомобиля.
Вы увидите БП, находящийся с правой стороны в подкапотном пространстве. Вам нужно открутить винты, крепящие аккумуляторную батарею и снять ее. Также открутите крышку БП. Все болты, которые необходимы отвинтить, указаны красным цветом на фото.
При помощи гаечного ключа на «10» открутите гайку и снимите хомут с пучком проводов.
Теперь вам необходимо открутить винты крепления непосредственно БП.
Сделав это, устройство можно демонтировать.

Теперь вытащите из мест крепления все устройства. Запоминать место нахождения каждого из них необязательно, поскольку каждый из них может стать только на свое место. Замените вышедший из строя БП на новый, осуществив сборку в обратной последовательности.

https://youtube.com/watch?v=78_r3okgxCQ

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

ключи TORX T40, Т30;
обычный ключ на 10 и 13 мм;
отвертка с плоским и тонким жалом;
запасные предохранители;
щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

Отключить клеммы с аккумулятора и снять его с машины.
За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
Выкрутить один болт с корпуса контроллера.
Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
Вынуть площадку батареи.
Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
Отключить разъемы блока и демонтировать его с автомобиля.
После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

Отстегнуть четыре защелки по углам.
Демонтировать два фиксатора красного цвета.
Снять заглушку проводки.
Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Знаете ли Вы как расположены предохранители в вашем авто?

Опрос

Да
Нет
Теоретически

Загрузка …

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Маркировки RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1) Для начала снимем боковую панель около руля.

2) Снимаем боковую панельку.

3) Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4) Откручиваем болты и извлекаем панель под рулевой колонкой.

5) Теперь можем посмотреть на салонный блок.

6) Необходимо нажать на защелку и вытащить этот блок.

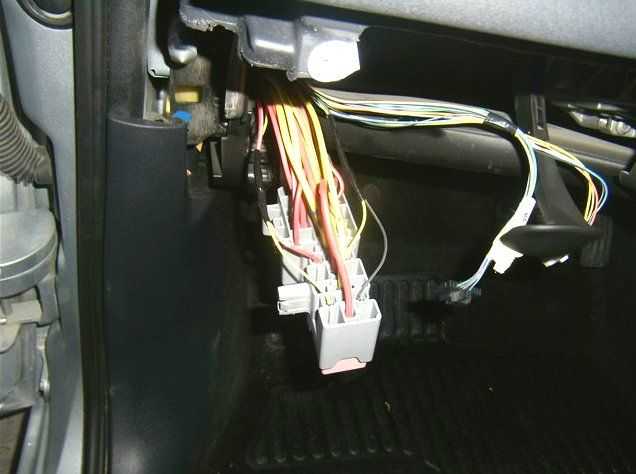

7) Перед нами выпавший блок с реле и предохранителями. Преступаем к извлечению его из-под капота.

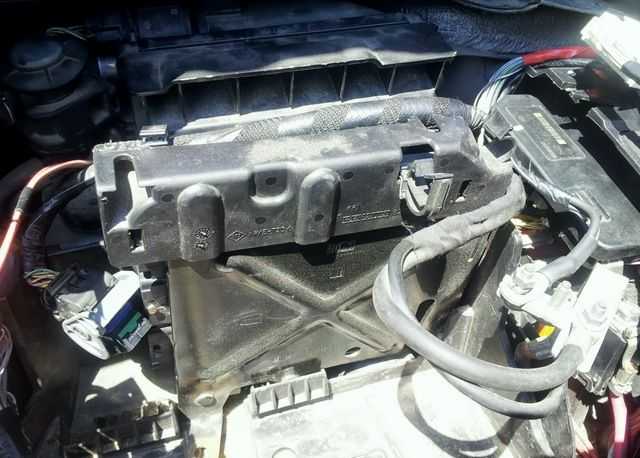

Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9) Вытаскиваем аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, вытягиваем плату.

10) Далее следует отсоединить разъемы.

11) Снимаем клеммы аккумулятора.

12) Вытаскиваем аккумулятор.

13) Необходимо открутить крепящие болты ЭБУ машины. Первым откручивается верхний болт, а затем уже нижний.

14) Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управление.

15) Снимаем ЭБУ.

16) Откручиваем болт и снимаем блок предохранителей.

17) Блок сидит плотно, поэтому тянуть нужно потихоньку.

18) Отсоединяем клеммы, чтобы полностью вытащить блок.

19) Так выглядит блок предохранителей сверху.

20) А вот так снизу.

Если в один не прекрасный день все же на Renault Megane начала давать сбой электрика, то стоит запомнить, что предохранители, отвечающие за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками и панели под рулевой колонкой.

Рено клио 2 поколения

Расположение блоков и как к ним добраться можете посмотреть в данном видео.

Where are fuses and relays in Renault Clio II / Thalia, Symbol, Dacia Logan

Предохранители и реле под капотом

Фотография блока

Схема

Предохранители

Описание

F1	(30A) Управление двигателем
F2	(30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
F3	(5A) Система управления двигателем (K4J/K4M/ F4R736)
F4	(5A) Система управления АКПП, секвентальная МКПП (D4F)
F5	(15A) Управление двигателем
F6	(40A) Секвентальная МКПП(D4F)
F7	(50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером)
F8	(60A) Противоугонная система,выключатель освещения, многофункциональный блок управления
F9	(25A) Анти блокировочная система тормозов(ABS) — Bosch8.0
F10	(50A) Антиблокировочная система тормозов(ABS) — Bosch8.0
F11	(60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления
F12	(30A) Электродвигатель вентилятора отопителя(с кондиционером)

Реле

Назначение

Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
Реле топливного насоса
Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
Реле электромагнитной муфты компрессора кондиционера
Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
Реле стартера
Реле системы управления двигателем
Реле электродвигателя вентилятора отопителя
Реле фонарей заднего хода(D4F, секвентальная МКПП)

Ремонт стартера Megane 2 своими руками

Перед разборкой стартера Megane 2 запаситесь всем необходимым инструментом:

гаечные ключи на 10 мм и на 13 мм;
ключ Торкс (звёздочка) Т20;
плоская отвёртка;
молоток среднего размера;
паяльник с припоем и канифолью;
небольшой кусок трубы (подойдёт старая торцевая головка);
герметик (если его нет, можно использовать термоклей);
наждачная бумага;
напильник;
ветошь.

Проверка и ремонт

Процесс ремонтных работ со стартером Renault Megane 2 не сложен:

Осматриваем щёткодержатель и замеряем на нём высоту щёток. Если намерили 7 мм или меньше — щёткодержатель пора менять.
Омметром проверяем держатели в изоляции на предмет замыкания с корпусом. Показатели сопротивления на стартере Renault Megane должны быть стремящимися к бесконечности.

Осмариваем цапфы и шлицы якорного вала. На них не должно быть задиров, забоин и глубоких царапин. Не должно быть и сильного нагара. Слабые следы обгорания можно удалить ветошью, пропитанной бензином и мелкой наждачкой.
Омметром проверяем сопротивление обмотки якоря. Оно тоже должно быть стремящимся к бесконечности.
Попробуйте переместить якорь. Он должен сдвигаться без усилий.
С помощью омметра убеждаемся в наличии контакта между контактными болтами и их пластиной.
Инспектируем привод. Шестерня не требует замены, если без усилия крутится, но при этом не проворачивается назад, а её зубья не имеют следов сильного износа. Если хотя бы одно из этих условий не соблюдено – нужна замена шестерни привода.
Проверяем приводной рычаг стартера Megane 2. Он должен быть без повреждений, а пазы вилок – без износа.
Бендикс стартера Renault Megane 2 не нуждается в дополнительной смазке на протяжении всего времени эксплуатации. Но с него надо счищать грязь. В процессе чистки не используйте чистящие вещества, способные вымыть смазку, находящуюся внутри муфты.
