Подскажите как проверить работоспособность датчика аварийного уровня тормозной жидкости? Есть подозрения что он не работает. Если замкнуть контакты разъма — лампочка на приборке загорится, или этого делать нельзя. Он на десятке такой же как на девятке или другой?

Лампа на панели работает, т.е. горит, когда работает стартер.

на резиновую заглушку пробки бачка тормозной жидкости

Что-то сегодня темы на форуме одна лучше другой: у одного проблему из-за прокладки между рулём и сиденьем http://www.autolada.ru/viewtopic.php?t=94122&postdays=0&postorder=asc&start=0 у другого геморой от того что он думает как проверить включается ли лампочка если поплавок тонет (без обид но меня сегодня что-то прёт от таких тем), третий мыл машину в какой-то канаве, где-то деревне «казюлино» и к нему ГИББон на фокусе привязался http://www.autolada.ru/viewtopic.php?t=96208 а у него не прав с собой ни документов . может буря какая на солнце или весенее обострение.

P.S.: сами понимаете ни кого не хотел обидеть.

При включенном зажигании нажимаешь на резиновую заглушку пробки бачка тормозной жидкости, лампочка должна загореться.

Просто попроси кого-нибудь нажать

Про нажатие на резиновую заглушку я знаю — лампочка не загорается.

Я другое хотел спросить, но видимо не правильно сформулировал в следствии мозгового утомления на работе

Если замкнуть контакты в разъеме лампочка загорится, т.е. датчик работает аналогично датчику уровня омывающей жидкости? Как концевик? Идея в том, чтобы проверить ни в проводке ли дело.

Вопрос конечно может и слишком простой, но ставить его в один ряд с вопросом по прокладку, по меньшей мере не справедливо

Все датчики уровня жидкостей контролируются только в момент включения зажигания. Если тормозуха пропадет на заведенном двигле в пути, то БСК об этом не сообщит. Просто отверни крышку торм. бачка и повесь ее на проводах, а потом заводи и смотри на лампы БСК.

Явно солнечная активность, указатель аварийного уровня тормозной жидкость на панели, а не на БСК. По сути вопроса, под резинкой в крышке бачка тормозной жидкости две контактные площадки, на оси поплавка медная перемычка, когда поплавок опускается вниз контактные площадки замыкаются. Короче можно замыкать в любом месте, взрывов не будет.

Почему неправильно показывает датчик уровня топлива или не работает уровень топлива

Начнем с того, что многие ошибочно полагают, если не работает датчик уровня топлива, на общей функциональности двигателя и его систем это не сказывается. На самом деле в подобном случае существует не только большой риск остаться без топлива в самый неподходящий момент (например, вдали от АЗС на трассе), но и вывести определенные устройства автомобиля из строя.

Если точнее, речь идет о бензонасосе. В двух словах, бензонасос в устройстве системы питания инжекторных моторов погружной, постоянно находится в топливе, при этом охлаждается за счет горючего.

Именно по этой причине нормально работающий датчик уровня топлива показывает, что горючего нет и нужна заправка. Когда уровень снижен до предела, горит сигнальная лампа. При этом в самом баке еще остается не менее 3-5 литров топлива, что позволяет частично охлаждать насос, избежать попадания мусора и грязи со дна бака в систему топливоподачи, а также проехать еще несколько километров при такой необходимости.

Если же датчик показывает неправильно или не работает, водителю часто приходится ездить с горящей лампочкой уровня, в баке постоянно слишком мало топлива, насос перегревается (особенно в жару) и быстро выходит из строя. Также грязью со дна бака могут преждевременно забиваться фильтр бензонасоса (сеточка-фильтр), а также сам топливный фильтр и т.д.

Другими словами, если в машине не работает датчик топлива, это может стать причиной не только неудобств, но и ряда других неприятностей. Чтобы не заниматься чисткой топливной системы, а также увеличить срок службы топливного насоса или избежать его замены, рекомендуется как можно скорее устранить неполадки ДУТ.

Проверка снятого ДТОЖ

Перед демонтажом датчика из системы охлаждения, нужно слить небольшой объем антифриза. Если этого не сделать, тосол зальет все подкапотное пространство.

С термометром

Если первоначальная диагностика ничего не выявила, нужно выкрутить датчик гаечным ключом. Прежде чем проводить дальнейшую проверку, стоит очистить корпус и щуп терморезистора от налета и грязи.

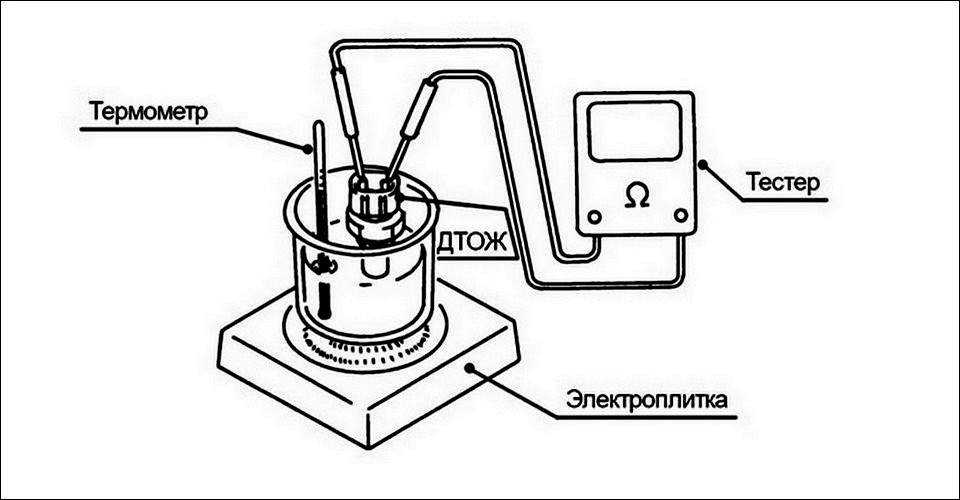

Проверка с термометром

Проверка ДТОЖ в домашних условиях с термометром:

1. Поставить емкость с водой на электрическую плитку или газ.
2. Взять мультиметр и включить измерение сопротивления.
3. Термистор датчика погрузить в воду, а к контактам присоединить «крокодилы» мультиметра.
4. В емкость с водой, в которую помещен ДТОЖ, поместить термометр.
5. Постепенно повышать температуру воды и фиксировать показания мультиметра с шагом в 5 градусов.

Записанные параметры температуры и соответствующие им значения сопротивления нужно сравнить с таблицей параметров для автомобиля конкретной модели. Возможны небольшие отклонения от указанных значений.

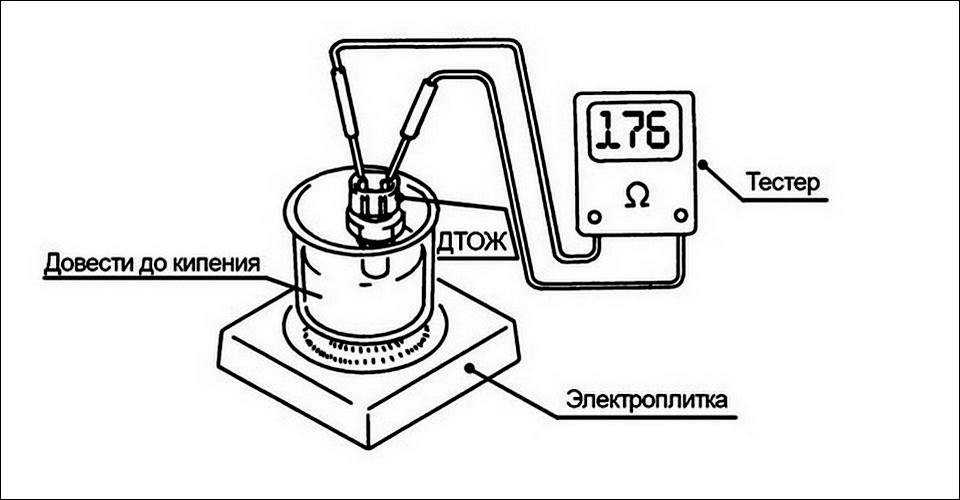

Без термометра

Этот метод мало отличается от предыдущего, но в нем показания достаточно снять один раз. Чтобы провести диагностику датчика без термометра, нужно:

1. Окунуть его в емкость с водой и довести ее до кипения.
2. К выходным контактам датчика подсоединить щупы мультиметра и посмотреть показания.
3. При исправной работе датчика тестер будет показывать сопротивление 176 Ом в кипящей воде.

Проверка тестером

В некоторых авто установлено два датчика температуры антифриза. Сразу оба прибора выйти из строя не могут, поэтому нужно попеременно проверить каждый из них.

Неисправности

По каким причинам может не работать указатель уровня топлива:

• отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
• неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
• отсоединение поплавка от скользящего контакта;
• сгорел предохранитель;
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

• наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);
• дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;
• образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

• произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);
• провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя. Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего. Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Принцип работы датчика уровня топлива в автомобиле

Принцип работы устройства достаточно прост. Прибор постоянно замеряет количество топлива и при критическом объёме автоматически выдает соответствующий сигнал. Замер горючего производится при помощи специального поплавка. Как только водитель садится за руль, на приборе он видит степень заполнения бака. Через некоторое время, по мере траты топлива, осуществляется плавное снижение указателя. Все это и фиксирует датчик уровня топлива в баке и выдает водителю на панели приборов.

Современные устройства могут допускать некоторые погрешности в замерах. В любом случае она не будет значительной, не превысит 1 %.

В основной массе топливных систем современных авто установлены специальные цифровые устройства, выдающие не стандартные аналоговые сигналы, а цифровые. Особенностью таких устройств является возможность преобразования полученного сигнала в определённые цифровые данные

После фиксации необходимого показателя проводится корректировка и выравнивание значения, с принятием во внимание всех возможных колебаний в количестве топлива. Подобный цифровой указатель уровня топлива характеризуется высокими показателями точности

Уровень погрешности здесь не превышает 0,5%.

Причины срабатывания датчика

Датчик уровня сигнализирует, что в бачке низкий уровень тормозной жидкости, а это происходит при утечках из магистралей. Поэтому при загорании сигнальной лампы сначала проверьте уровень в бачке, а затем осмотрите трубопроводы, идущие на рабочие цилиндры.

Но датчик может сработать и  по другой причине – сильном износе колодок. Чтобы компенсировать стирание колодок, поршни рабочих цилиндров по мере износа колодок выдвигаются из цилиндров. Из-за этого пространство внутри цилиндра под поршнем увеличивается и заполняется жидкостью. Недостаток ее в приводе компенсируется из бачка, из-за чего уровень снижается до минимальной отметки. При этом датчик может и не загораться, но сигнал будет срабатывать во время торможения. При нажатии на педаль, жидкость из бачка будет подаваться в главный цилиндр, поэтому уровень ее в резервуаре снизиться ниже критической отметки. При отпускании же педали, часть жидкости снова перетечет в резервуар, и датчик перестанет сигнализировать.

Чтобы устранить срабатывание датчика пополните количество жидкости. Но стоит понимать, что колодки изношены и их нужно заменить.

Помимо количества важно еще и качество жидкости. Она гигроскопична и накапливает в себе влагу

Содержание воды снижает температуру кипения, поэтому при интенсивном торможении высока вероятность отказа привода из-за закипания вещества.

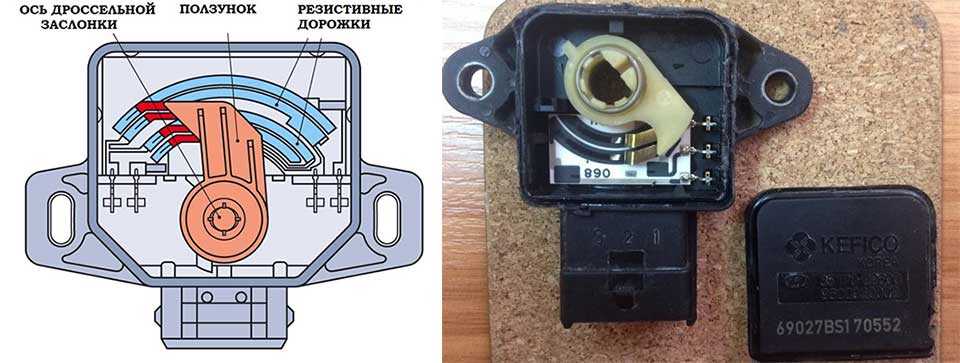

Датчик положения дроссельной заслонки (ДПДЗ)

Назначение — фиксация позиции заслонки дросселя в определенный момент времени. При этом положение меняется с учетом того, в каком месте находится педаль газа и насколько открыта заслонка.

Считается, что при установке на машине высококачественного датчика трудностей в работе быть не должно. Но так происходит не всегда, ведь на рынке много поддельных ДПДЗ (к примеру, из Китая).

Их недостатком является короткий срок службы и большая погрешность даже при правильной работе мотора.

Даже при частичной неисправности датчика, контролирующего заслонку дросселя, появляются трудности в управлении автомобилем. К примеру, возникают провалы нажатия и «плавание» оборотов.

Кроме того, при выходе из строя ДПДЗ высок риск появления рывков и провалов при работе мотора в движении. Простыми словами, педаль газа становится неинформативной, и начинает «чудить».

Известны ситуации, когда устройство ломалось во время мойки двигателя при сильном давлении струи.

Нередко бывают ситуации, когда датчик и вовсе слетал с места установки

Во избежание таких проблем нужно смотреть, чтобы мойщики действовали осторожно и не направляли прямую струю в подкапотное пространство

Как правило, оригинальный ДПДЗ, установленный на заводе, хорошо справляются с задачей и редко ломаются. Если же такая проблема и происходит, единственным выходом является замена. Ремонтировать девайс не имеет смысла.

Поломку датчика можно определить по следующим признакам:

• детонация в моторе при наборе скорости;
• повышение оборотов на ХХ;
• уменьшение мощности силового агрегата и снижение приемистости;
• перегрев мотора;
• рывки при сбросе газа;
• повышение «прожорливости» машины;
• прекращение работы двигателя при переключении скоростей;
• рывки и провалы при нажатии на газ;
• другие признаки неисправности датчика положения дроссельной заслонки autotopik.ru/diagnostika-neispravnostei/priznaki-neispravnosti-datchika-drosselnojj-zaslonki.html.

В большинстве случаев неисправность ДПДЗ проявляет себя повышением оборотов и невозможностью тормозить мотором.

Во избежание проблем в будущем нужно понимать причины, почему так происходит.

К основным можно отнести:

• поломка подвижного контакта и появление задиров;
• окисление контактной группы и появление слоя ржавчины (требует очитки WD-шкой и чистой ветошью);
• неполное закрытие заслонки дросселя на ХХ;
• износ подложки датчиков при наличии напыления на резистивном слое, что можно исправить с помощью пинцета.

Типовые неисправности датчика температуры двигателя

Наиболее распространённой неисправностью датчиков температуры двигателя, в качестве чувствительного элемента которых применён терморезистор, является несоответствие его электрического сопротивления температуре его корпуса. Чаще всего, такая неисправность проявляется как резкое увеличение электрического сопротивления датчика в очень узком диапазоне температур корпуса датчика (или в нескольких диапазонах температур), реже встречается обрыв чувствительного элемента датчика. В момент, когда температура корпуса датчика попадает в этот диапазон, сопротивление датчика резко увеличивается, вследствие чего увеличивается и напряжение на датчике. Вследствие этого, рассчитанное блоком управления значение температуры по увеличенному напряжению на датчике оказывается меньшим действительного. Если рассчитанное блоком управления двигателем значение температуры охлаждающей жидкости двигателя окажется меньшим действительного на значительную величину, блок управления может увеличить количество подаваемого топлива настолько, что двигатель заглохнет из-за переобогащения топливовоздушной смеси. Пуск двигателя при этом становится невозможным. В некоторых случаях может понадобиться замена свечей зажигания. Неисправность датчика температуры двигателя в момент её проявления можно выявить при помощи омметра путём сравнения измеренного сопротивления датчика температуры двигателя с табличным значением для данной температуры.

При необходимости проведения проверки датчика температуры, необходимо просмотреть осциллограмму выходного напряжения датчика во всём диапазоне его рабочих температур. При проведении проверки датчика температуры необходимо дать двигателю полностью остыть, после чего записать и просмотреть осциллограмму выходного напряжения датчика во время прогрева двигателя, вплоть до момента включения вентилятора системы охлаждения двигателя (или до момента, когда вследствие неисправности диагностируемого датчика двигатель заглохнет).

Осциллограмма напряжения на исправном датчике температуры охлаждающей жидкости. Прогрев холодного двигателя в режиме работы на холостом ходу. По мере прогрева, напряжение на датчике плавно и без каких либо рывков / провалов снижается.

 По мере прогрева датчика, напряжение на исправном датчике должно плавно снижаться.

Осциллограмма напряжения на неисправном датчике температуры охлаждающей жидкости. Двигатель почти прогрелся до рабочей температуры. Отчётливо видны искажения формы осциллограммы.

Напряжение на неисправном датчике температуры охлаждающей жидкости при прогреве двигателя внезапно резко увеличивается. В этот момент, блок управления двигателем резко обогащает топливовоздушную смесь. Но так как в данном случае неисправность датчика проявляется в очень узком диапазоне температур, а следовательно и в течение короткого времени, двигатель не заглох. По мере дальнейшего увеличения температуры охлаждающей жидкости неисправность уже не проявлялась.

В качестве датчиков температуры воздуха во впускном тракте двигателя иногда применяется PN-переход (диод), например, датчик температуры воздуха встроенный в корпус датчика массового расхода воздуха BOSCH HFM5.

Внешний вид датчика температуры воздуха во впускном тракте на основе PN-перехода (датчик температуры встроен в корпус датчика массового расхода воздуха BOSCH HFM5)

С ростом температуры такого датчика при заданном токе, протекающем через датчик, напряжение на датчике снижается от 650 mV до 350 mV.

Как самому как проверить уровень тормозной жидкости?

Существуют два основных метода проверки тормозной жидкости: проверка ее уровня (количества) и качества.

Проверить уровень тормозной жидкости можно также двумя способами. Первый способ – с помощью приборов. Если уровень тормозной жидкости приближается к отметке «минимум», то на приборной панели загорается лампочка. В таком случае, при первой же возможности необходимо остановить автомобиль и долить жидкость, а после не откладывать поездку в сервисный центр для диагностики всей тормозной системы.

Второй способ – визуальная проверка. Вам просто необходимо проверить уровень жидкости вручную. Для этого нужно залезть в моторный отсек автомобиля. Перед этим проверьте, что двигатель авто выключен, а само средство передвижения стоит на ровной поверхности. В моторном отсеке находится бачок, в который заливается жидкость. Если ее уровень расположен посередине между отметками «минимум» и «максимум», то необходимо долить тормозную жидкость до верхней отметки. Если при проверке вы увидели, что жидкости в бачке меньше, чем ее было после последней заливки, то осмотрите бачок. С большой долей вероятности вы обнаружите утечку. Если сами вы ее обнаружить не смогли, то стоит немедленно поехать на консультацию в автомастерскую.

Помните, что тормозная жидкость не расходуется во время эксплуатации, если с машиной все в порядке!

Если с уровнем тормозной жидкости все в порядке, то следующий шаг – это проверка датчика, который срабатывает, если уровень тормозной жидкости достигает критической отметки. Для проверки нужно включить зажигание, а после нажать кнопку на пробке, расположенной на бачке. После нажатия на приборной панели должна загореться лампочка, информирующая водителя о критическом уровне тормозной жидкости. Если этого не произошло, то датчик не работает.

Также проблема может возникнуть не только из-за утечки, но и из-за самой тормозной жидкости. Даже если уровень жидкости сохраняется во время эксплуатации, примерно 2 раза в год ее нужно заменять свежей в независимости от пройденного пути.

Если автомобиль проехал около 50 тысяч километров, то жидкость также стоит сменить

Сделать это также можно своими руками, но соблюдая меры предосторожности:

• Во-первых, жидкость токсична. Стоит защитить руки при работе, а также не нужно выливать старую жидкость вместе с повседневными отходами.
• Во-вторых, нельзя допускать попадания использованной тормозной жидкости на другие детали машины.

Во время эксплуатации тормозная жидкость загрязняется, напитывается влагой (она очень гигроскопична!) и воздухом. Это может вызвать повреждение деталей. К тому же, когда содержание воды в тормозной жидкости достигает определенной отметки, она перестает функционировать.

Для тестирования качества тормозной жидкости есть специальный прибор, который измеряет температуру ее кипения. Если после проверки прибор показал температуру выше 175 градусов, то с жидкостью все в порядке, если показатель колеблется от 175 и 165, то эту жидкость еще можно оставить в бачок, но стоит помнить, что ее эффективность несколько ниже.

Если результат ниже 165, то тормозную жидкость нужно как можно быстрее заменить. Такой тестер также можно использовать после покупки новой тормозной жидкости. У некоторых производителей температура кипения жидкости сразу колеблется в районе 170 градусов.

Неправильно показывает уровень топлива: что делать водителю

Прежде всего, если стрелка уровня топлива показывает неверные данные, нужно приступать к диагностике основных элементов датчика уровня топлива. Начнем с того, что на разных авто могут стоять различные типы датчиков уровня топлива:

• самым простым и распространенным на легковых авто является рычажный ДУТ;
• трубчатый датчик чаще стоит на крупных машинах;
• бесконтактные датчики уровня топлива используют для моторов на метаноле или этаноле;

При этом датчики уровня топлива с потенциометром преобладают, причем рычажного типа. Если такой датчик выходит из строя или неправильно показывает уровень топлива, причина зачастую сводится к тому, что контакты потенциометра окислились, дорожки или бегунок резистора изношены, сам  резистор пришел в негодность или не соответствует номиналу.

Как правило, если окислились контакты потенциометра, информация об уровне топлива в топливном баке не соответствует действительности. При этом указатель может периодически показывать точный уровень, однако затем снова показания не верны. При этом лампочка уровня топлива срабатывает нормально.

Чтобы проверить переменный резистор ДУТ, сначала его нужно осмотреть визуально

В случае, когда видны окислы, которые явно отличаются по своему цвету, следует обратить внимание на общее количество и масштабы окисления

Если количество окислов не большое, тогда их можно просто почистить. Также можно воспользоваться решением переместить бегунок. Способ подойдет тогда, когда окислилась всего лишь часть дорожек.

В ситуации, когда окисления масштабные, не остается ничего, кроме как заменить датчик уровня топлива. Также замена нужна в том случае, если повреждены дорожки или бегунок.

Основным признаком того, что бегунок или дорожки износились, является полный выход датчика из строя. Реже бывает так, что датчик работает, но только в определенных секторах. При осмотре видно, что дорожки затерты, бегунок имеет повреждения и т.д.

Кстати, если есть возможность подогнуть бегунок на рабочий участок, тогда работоспособность датчика уровня топлива можно восстановить. Однако если сам бегунок поврежден или дорожки сильно повреждены, лучше оставит попытки ремонта датчика уровня топлива. В таком случае целесообразнее сразу купить и поставить новый датчик.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

💡 В каких ситуациях загорается сигнальная лампа тормозной жидкости?

Когда загорится сигнальная лампа тормозной жидкости, необходимо будет определить причину этого проявления. В самом деле, это может происходить из нескольких различных, а именно:

• Отработанная тормозная жидкость : при открытии бачка с тормозной жидкостью он стал темным и коричневатым. Это означает, что его необходимо как можно скорее очистить;
• Один утечка тормозной жидкости : существует проблема с уплотнением контура тормозной жидкости, жидкость будет вытекать с обеих сторон автомобиля. Профессионал должен вмешаться, чтобы исправить это быстро;
• Низкий уровень тормозной жидкости : Если не доливать тормозную жидкость регулярно, она может приблизиться к минимальному порогу или даже упасть ниже него. Это может быть опасно, потому что недостаток тормозной жидкости повлияет на эффективность тормозной системы автомобиля;
• Неисправность датчика : срабатывание сигнальной лампы тормозной жидкости также может быть результатом неисправности электроники. Если уровень и качество жидкости в норме, несомненно виноват датчик.

Как только загорится индикатор, попытаться определить источник неисправности и доставьте свой автомобиль к профессионалу в мастерскую.

Конструкция и особенности автомобильных датчиков-гидросигнализаторов

Все современные автомобильные ДГС имеют принципиально одинаковую конструкцию. Их основу составляет латунный корпус, на наружной части которого расположена резьба и шестигранник под ключ. Внутри корпуса находится чувствительный элемент (щуп-поплавок или стальной щуп), контактная группа и плата с усилительной/генераторной схемой. В верхней части датчика располагается электрический разъем или жгут электрических проводов с разъемом на конце.

Датчик монтируется в бачок или иной элемент гидравлической системы с помощью резьбы через уплотнительное кольцо (прокладку). С помощью разъема датчик подключается к электросистеме автомобиля.

В транспортном средстве может быть до пяти и более датчиков-гидросигнализаторов, которые осуществляют функции контроля уровня топлива, охлаждающей жидкости, масла в двигателе, жидкости в гидравлической системе, жидкости в гудроусилителе руля и т.д.

Датчики-гидросигнализаторы

Датчик давления топлива (ДДТ)

Применяется для передачи в ЭБУ информации о давлении в топливной системе. ДДТ монтируются на разные типы моторов, работающие как на бензине, так и на дизеле (с Common Rail). Место монтажа — топливная рампа силового агрегата.

Задача ДДТ состоит в поддержании давления на необходимом уровне и обеспечение нормальной работоспособности силового агрегата. При этом обеспечивается нормальная мощность и уровень шума. Иногда в машине ставится два датчика — высокого / низкого давления.

ДДТ имеет простое устройство:

• сенсорный компонент (мембрана из металла);
• тензорезистор (элемент, который деформируясь приводит к изменению своего электрического сопротивления).

Чем больше толщина мембранной части, тем более высокое давление способен выдержать ДДТ.

Что касается тензорезисторов, они нужны для преобразования механических действий в электрическую команду. В нормальном режиме на выходе формируется напряжение от 0 до 80 мВ.

При превышении этого параметра срабатывает специальный клапан в топливной системе, обеспечивающий нормализацию давления.

Поломка ДДТ проявляет себя следующими признаками:

• зажигание лампы Check Engine на «приборке» (P0191 в сканере);
• перерасход горючего;
• трудности с запуском силового агрегата;
• потеря мощности мотора;
• отключение на ХХ;
• течь горючего из топливных шлангов / рампы.

При появлении любого из указанных симптомов желательно проверить ЭБУ на наличие ошибок.

К причинам поломки ДДТ стоит отнести:

• повреждение внутренних элементов датчика;
• неисправность проводки;
• загрязнение сетки на регуляторе из-за попадания мусора в горючее, к примеру, когда топливный фильтр не справился с работой;
• износ / клин запирающего элемента внутри регулятора давления;
• неполное прилегание кожуха ДДТ к рейке;
• поломка ЭБУ.

Для проверки старых датчиков достаточно было пережать на некоторое время «обратку» подачи горючего на холодном моторе. Если мотор перестает троить, значит, проблем в ДДТ.

На новых устройствах нужно измерить напряжение, которое должно быт около 5 В.

Также стоит проверить напряжение между «минусом» фишки (черный провод) и «плюсом» АКБ (красный провод). Если напряжение около 12 В, значит, ДДТ исправен. При проверке манометром давление должно быть на уровне около 2,5-3 атм.

Функция главного тормозного цилиндра

Чтобы грамотно проверить тормозную жидкость в машине, необходимо разобраться в особенностях работы главного тормозного цилиндра. Он выполняет функцию насоса, который осуществляет подачу средства в каждое из колес автомобиля, внутри которых расположены компоненты тормозов.

То есть педаль тормоза вызывает действие данного конструктивного компонента, за счет чего происходит перегонка тормозной жидкости по всей автомобильной магистрали.

Внутри цилиндра расположен специальный резервуар для состава. Поэтому для проведения проверочной процедуры понадобится знание о его местоположении в системе. Чаще всего элемент располагается на вакуумном усилителе. Последний устанавливается со стороны водителя в задней части отсека двигателя.

С визуальной точки зрения главный тормозной цилиндр представляет собой предмет цилиндрической формы, оснащенный тонкими металлическими трубками.

Они выходят из цилиндра, а над этими составляющими находится сам резервуар, который может быть изготовлен из пластика или металлического материала. Именно там и находится тормозная жидкость.

Особенности работы

Электронный датчик состоит из металлического сердечника, который помещен в пластиковый корпус. Дабы исключить риск повреждения тормозного диска (поскольку сердечник будет контактировать с ним при нажатии на соответствующую педаль), стержень изготавливают из мягких сортов стали.

Работа датчика износа тормозных колодок основывается на замыкании контактов. Так, когда толщина колодок будет минимальной, электрическая цепь замкнется. На панели приборов появится соответствующая лампочка. В последнее время производители часто устанавливают двухсигнальный датчик износа тормозных колодок. Так, лампа может менять свой цвет в зависимости от степени износа фрикционного материала.

Регламент замены колодок

Многие задаются вопросом о том, через какой период времени менять колодки. Точного ответа на него не даст даже производитель, поскольку все зависит от стиля езды. Практика показывает, что при умеренной эксплуатации передние колодки «ходят» до 40 тысяч километров.

Задние служат в 2 раза дольше, поскольку при торможении основная сила возлагается на перед. При активном стиле езды ресурс фрикционных материалов будет составлять до 15 тысяч километров. Специалисты не рекомендуют долго ездить с загоревшейся лампой индикатора. Стальной наконечник быстро истирается, поэтому, кроме колодок, придется менять и его.

Устройство и принцип действия

На сегодняшний день существует огромное количество датчиков уровня жидкости, которые отличаются как конструкцией, так и способом выполнения замера. В виду чего рассмотрим устройство на примере наиболее простой поплавковой модели уровнемера. Конструктивно поплавковый датчик уровня жидкости состоит из следующих компонентов:

• поплавок 1 – предназначен для взаимодействия с поверхностью жидкости;
• сильфон 2 – представляет собой чувствительный гофрированный элемент, способный сохранять свои свойства при многократных механических деформациях;
• фланец 3 – используется для соединения с монтажной поверхностью, позволяет увеличить плотность крепления
• микропереключатель 4 – срабатывает от перемещения поплавка в геометрической плоскости, для предотвращения взаимодействия с влагой помещается в герметичный корпус.
• прокладка 5 – используется для герметизации отверстия, предотвращает протекание жидкости из емкости.

Принцип действия такого датчика основывается на архимедовой силе любой жидкости.

Неисправность датчика уровня антифриза!

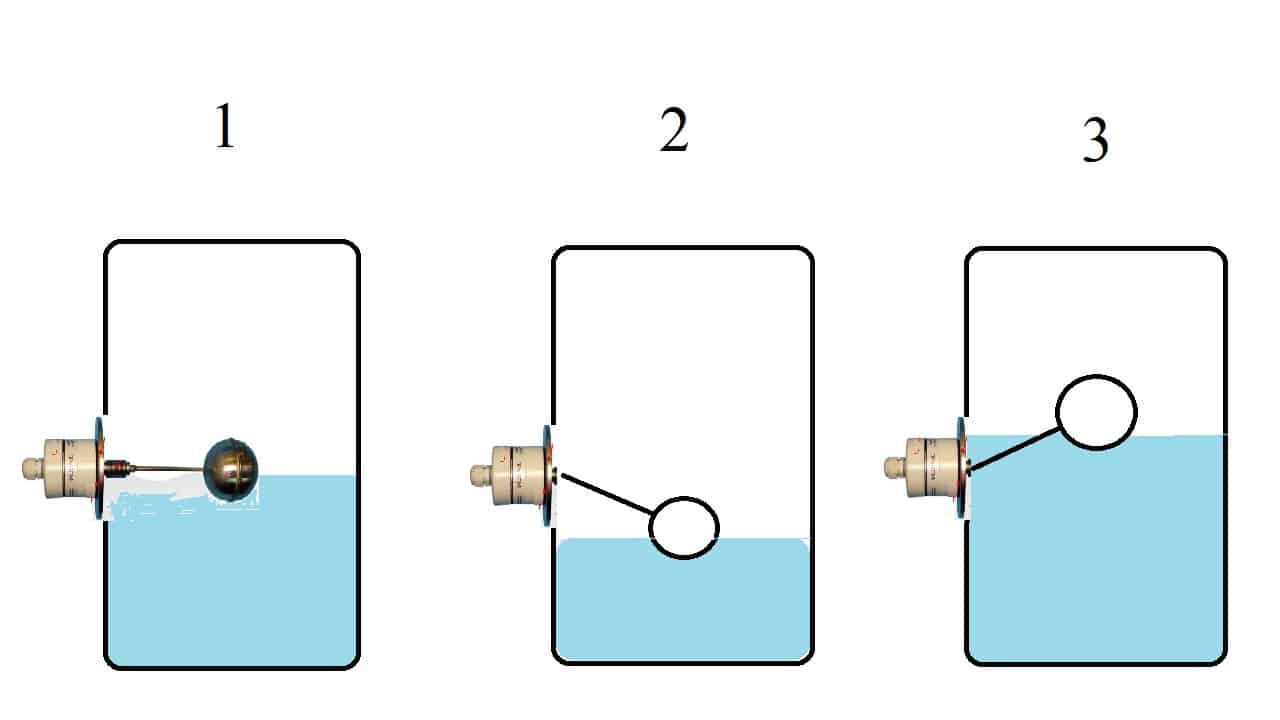

Рис. 2. Принцип действия датчика уровня жидкости

При помещении датчика в емкость с жидкостью происходит взаимодействие поплавка с поверхностью. За счет архимедовой силы поплавок выталкивается наружу и находится в том же положении, что и уровень.

При среднем положении жидкости 1 поплавок останется в нейтральном положении, сигнал от переключателя не поступает на пульт управления или панель сигнализации. В случае наполнения резервуара до позиции 2 поплавок поднимется выше и переведет микропереключатель в соответствующее положение. Если жидкость в резервуаре опустится ниже номинального уровня, поплавок переместится в нижнюю позицию 3 и переведет контакты микропереключателя. Каждый раз на выходе датчика будет появляться соответствующий сигнал о степени наполнения, однако принцип действия будет отличаться в зависимости от типа устройства.
