Принцип работы поворотников
Поворотники (указатели поворота) — обязательная часть светосигнального оборудования любого транспортного средства. На каждом ТС они должны быть установлены с двух сторон спереди и сзади (на прицепах – только сзади) и представляют собой фонари оранжевого цвета (в некоторых странах допускается красный цвет). Перед началом маневра (точное расстояние или время ПДД не регламентируют), водитель должен включить эти фонари с той стороны, в которую будет производиться поворот (помимо функции указания смены направления движения, поворотные огни обеспечивают аварийную сигнализацию).
Лампы должны работать в мигающем режиме. Это требование связано с особенностями человеческого восприятия – мы лучше замечаем не интенсивность (яркость) сигнала, а его изменение
Поэтому мигающий фонарь быстрее обращает на себя внимание, даже если виден периферийным зрением. К тому же его сложнее спутать с габаритными фонарями или другим световым оборудованием
Прерывистое свечение в самых современных автомобилях обеспечивается с помощью электронных блоков, включающих в себя и другие рабочие функции. В машинах разработки прошлых лет (а их большинство) функцию мигания обеспечивают реле-прерыватели.
Как правильно должно работать реле
Основное требование к реле-прерывателю – формировать прерывистый электрический сигнал с частотой 30-12 Гц для подачи на лампы указателей поворота. Также желательны дополнительные функции:
- управление контрольной лампой на панели приборов;
- контроль исправности нитей ламп фонарей;
- формирование звукового сигнала для аудиоконтроля включенного состояния поворотников.
В прерывателях, построенных на электромагнитных реле, звук получается само собой — при работе возникают характерные щелчки. В реле, выполненных на твердотельных ключах, для этой функции предусматриваются дополнительные элементы.
Что входит в электросхему?
Для начала предлагаем узнать описание систем, которые включает в себя электрическая схема Оки:
- бесконтактная система зажигания;
- схема выключателя, а также реле зажигания;
- схема подключения генераторного устройства;
- подключения стартерного узла;
- активации освещения, включающая в себя головной свет, габариты, противотуманные огни, поворотники и световую сигнализацию, а также стоп-сигналы;
- звукового сигнала;
- очистителя стекол;
- системы обогрева заднего стекла;
- активации электромотора вентилятора охладительной системы;
- отопительная система;
- контрольный щиток, где располагаются все контрольно-измерительные приборы.
Из основных компонентов электросхемы ВАЗ необходимо выделить:
- Генератор. Без него невозможна работа ни одного автомобиля. Благодаря генераторному узлу обеспечивается питание основного оборудования, а также электроприборов во время езды. Кроме того, когда машина движется, это устройство производится зарядку АКБ, чтобы восстановить его заряд, потраченный на питание электроприборов и запуск мотора.
- Аккумулятор. При его разряде нормальная эксплуатация автомобиля также будет невозможной. Как сказано выше, батарея позволяет питать основное оборудование при не запущенном двигателе, а также дает заряд при его запуске.
- Предохранительный блок. В нем сосредоточены основные реле и предохранительные элементы, которые защищают электроцепи транспортного средства в случае замыкания или скачка напряжения.
Ремонт ВАЗ 1111 (Ока) Замена троса привода спидометра
- Руководства по ремонту
- Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
- Замена троса привода спидометра
| Вам потребуются | |
|
Трос привода спидометра одним концом соединен с редуктором привода на коробке передач, а другим – с механизмом спидометра в комбинации приборов.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Выдвиньте на себя комбинацию приборов из панели приборов, чтобы получить доступ к тросу привода спидометра (см. подраздел 8.6.1).
2. Отверните гайку крепления троса спидометра (если гайка сильно затянута, аккуратно отверните ее пассатижами) и.
3. . отсоедините трос спидометра от комбинации приборов.
4. Отверните гайку крепления троса спидометра от привода на коробке передач (если гайка сильно затянута, аккуратно отверните ее пассатижами) и.
5. . отсоедините трос от привода.
6. Подденьте отверткой уплотнитель троса спидометра и.
7. . выньте уплотнитель из отверстия в щите передка кузова.
8. Перед установкой смажьте трос привода спидометра трансмиссионным маслом, заливая масло в оболочку (до появления масла с другой стороны троса).
9. Установите трос привода спидометра в порядке, обратном снятию.
Скачать информацию со страницы
↓ Комментарии ↓
Please enable JavaScript to view the comments powered by Disqus.
1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения
2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя
3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра
4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения
5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска
6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги
7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз
8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения
9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель
10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов
11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес
12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

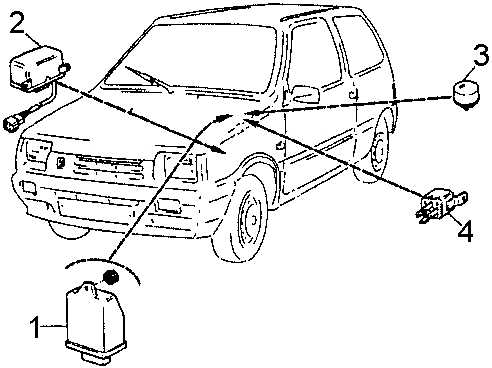

Дополнительные реле
В зависимости от комплектации и исполнения возможно дополнительное размещение реле.
Схема
Назначение
-
Реле аварийной сигнализации и указателей поворота (494.3747 / 2105-3747010-01) – расположено за комбинацией приборов.
-
Реле переднего стеклоочистителя (РС-514 (2101-5205150)) – расположено под обивкой, левой боковины.
- Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) – расположено за комбинацией приборов, рядом с реле указателей поворота (см пункт 1).
- Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20).
-
Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) – закреплено саморезом изнутри панели приборов.
Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля
ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.
Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.
11 апреля 2013 г.
Новая комплектация LADA Priora
Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.
03 апреля 2013 г.
На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:
- Новая ЛАДА Калина;
- ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
- Производство ЛАДА Ларгус и Nissan Almera;
- ЛАДА 4х4 в новой комплектации и окраске.
10 апреля 2014 г.
Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.
Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.
При загрузке этого не видишь, так как процесс происходит постепенно.
22 февраля 2014 г.
Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.
11 сентября 2013 г.
Посмотреть все статьи в категории «Обзор моделей»
Электросхема ВАЗ-1111 с обозначениями
Схема электрики ВАЗ-1111, часть 1
Схема электрики ВАЗ-1111, часть 2
Схема электрики ВАЗ-1111, часть 3
Схема электрики ВАЗ-1111, часть 4
Перечень элементов, указанных на схеме:
- 1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
- 2 — передний указатель поворота;
- 3 — головной прибор освещения;
- 4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
- 5 — предупредительный звуковой сигнал (клаксон);
- 6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
- 7 — моторчик привода насоса омывателя фронтального стекла;
- 8 — распределительный датчик системы зажигания;
- 9 — свинцово-кислотный аккумулятор;
- 10 — электромотор для пуска двигателя;
- 11 — контроллер системы зажигания;
- 12 — свечи, установленные в головке блока цилиндров;
- 13 — катушка системы зажигания;
- 14 — генератор переменного тока;
- 15 — индикатор температуры жидкости в рубашке охлаждения;
- 16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
- 17 — разъем для установки переносного светильника;
- 18 — контроллер работы стеклоочистителя;
- 19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
- 20 — концевой переключатель положения педали тормоза;
- 21 — мотор привода трапеции дворников на переднем стекле;
- 22 — электромагнит, расположенный в клапане карбюратора;
- 23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
- 24 — контроллер стартера;
- 25 — реле управления работой фар (ближний свет);
- 26 — аналогичный узел для дальнего света;
- 27 — контроллер указателей направления поворота и «аварийки»;
- 28 — гнездо прикуривателя;
- 29 — переключатель скоростей моторчика системы отопления;
- 30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
- 31 — переключатель режимов работы внешнего освещения;
- 32 — блок плавких вставок;
- 33 — дополнительный защитный элемент для противотуманных ламп;
- 34 — контроллер управления обогревом заднего стекла;
- 35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
- 36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
- 37 — управление работой системы очистки заднего стекла (совместно с омывателем);
- 38 — переключатель режима работы обогрева стекла;
- 39 — клавиша задней «противотуманки»;
- 40 — индикатор открытой пусковой заслонки в карбюраторе;
- 41 — кнопка управления аварийной сигнализацией;
- 42 — замок зажигания;
- 43 — распределительное реле системы зажигания;
- 44 — мотор крыльчатки вентилятора системы отопления;
- 45 — указатель количества бензина в баке;
- 46 — переключатель салонного освещения, расположенный на центральной стойке;
- 47 — комбинация приборов;
- 48 — управление фронтальным стеклоочистителем;
- 49 — включение омывателя ветрового стекла;
- 50 — кнопка управления клаксоном;
- 51 — рычаг изменения режимов работы головного освещения;
- 52 — рычаг управления указателями поворотов;
- 53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
- 54 — плафон внутрисалонного освещения;
- 55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
- 56 — моторчик привода насоса омывателя стекла на задней двери;
- 57 — кормовой блок-фонарь;
- 58 — противотуманный сигнал, расположенный на задней части машины;
- 59 — система подсветки регистрационного знака;
- 60 — нити обогрева стекла двери задка;
- 61 — мотор привода щетки кормового стеклоочистителя.
Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.

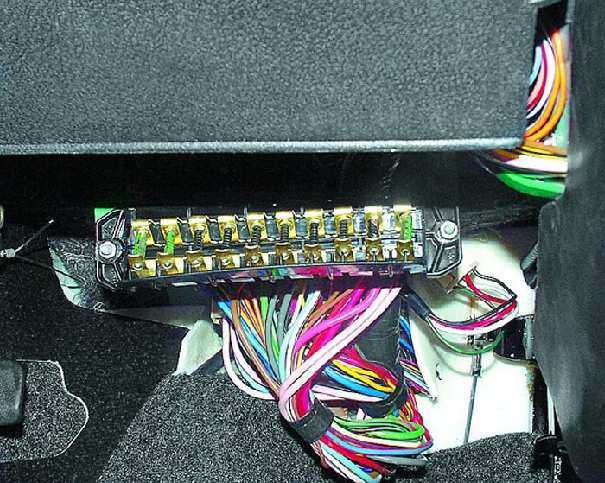

Ремонт ВАЗ 1111 (Ока) : Блок предохранителей и реле
- Руководства по ремонту
- Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
- Блок предохранителей и реле
8.1.1 Блок предохранителей и реле Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .
8.1.2 Снятие и установка блока предохранителей Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .
8.1.3 Проверка и замена реле Вам потребуются ключ «на 8» отвертка Перед началом работы Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1. Реле включения стартера, ближнего и дальнего света фар, обогрева стекла зад.
↓ Комментарии ↓
Please enable JavaScript to view the comments powered by Disqus.
1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения
2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя
3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра
4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения
5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска
6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги
7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз
8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения
9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель
10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов
11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес
12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля
«>
Электросхема СеАз ВАЗ-11116
в высоком разрешении (1 Мб). 1/1 — Лампа дальнего света фар; 1/2 — Лампа ближнего света фар; 1/4 — Лампа габаритного огня; 2 — Лампа переднего указателя поборота; 3 — Лампа бокового указателя поборота; 5 — Генератор со встроенным регулятором напряжения; 9 — Датчик холла; 10 — Катушка зажигания; 12 — Стартер Лада Ока; 13 — Свечи зажигания; 14 — Прибор звуковой сигнальный; 17 — Датчик указателя температуры Воды; 18 — Датчик контрольной лампы давления масла; 23 — Аккумуляторная батарея; 25 — Выключатель лампы света заднего хода; 26 — Выключатель сигнала торможения; 30 — Реле-прерыватель указателей поборота; 31 — Реле-прерыватель контрольной лампы ручного тормоза; 32 — Реле стеклоочистителя; 33 — Сопротивление добавочное электродвигателя отопителя; 35 — Электродвигатель стеклоочистителя; 37 — Электродвигатель отопителя; 38 — Электродвигатель вентилятора охлаждения радиатора; 39 — Реле электровентилятора; 42/1 — Переключатель указателя поборота; 42/2 — Переключатель света фар; 42/3 — Переключатель очистителя и омыбателя ветрового стекла; 42/4 — Выключатель звукового сигнального прибора; 44 — Выключатель зажигания; 46 — Выключатель наружного освещения; 48 — Выключатель аварийной сигнализации; 49 — Переключатель электродвигателя отопителя; 52 — Комбинация приборов; 63 — Датчик скорости Лада Ока; 74/1 — Элемент тепловой прикуривателя; 74/2 — Лампа освещения прикуривателя; 75 — Датчик уровня тормозной жидкости; 76 — Выключатель контрольной лампы ручного тормоза; 77 — Колодка диагностики; 81 — Патрон подключения переносной лампы; 83 — Насос омывытеля ветрового стекла; 87 — Выключатель плафона освещения салона в передней двери; 89 — Лампа плафона освещения салона; 93 — Датчик указателя уровня и резерва топлива; 98/1 — Лампа габаритного огня; 98/2 — Лампа указателей поворотов; 98/3 — Лампа стоп-сигнала; 98/4 — Лампа света заднего хода; 99 — Лампа фонаря освещения номерного знака; 104 — Термовыключатель электровентилятора; 108 — Лампа заднего противотуманного огня; 112 — Электродвигатель стеклоочистителя заднего стекла; 113 — Злектродвигатель омывателя заднего стекла; 115 — Элемент нагревательный обогрева заднего стекла; 121 — Реле включения обогрева заднего стекла; 125 — Реле дополнительное; 126 — Реле включения дальнего света фар; 127 — Реле включения ближнего света фар; 129 — Реле стартера; 133 — Выключатель обогрева заднего стекла; 136 — Выключатель заднего противотуманного фонаря; 137 — Выключатель стеклоочистителя заднего стекла; 138 — Выключатель стеклоомывателя заднего стекла; 158 — Топливные форсунки; 159 — Часы ОКА; 168 — Реле задних противотуманных огней; 169 — Дополнительный сигнал торможения; 170 — Реле бензонасоса; 171 — Злектробензонасос; 172 — Регулятор холостого хода; 173 — Датчик положения дроссельной заслонки; 174 — Датчик детонации; 175 — Клапан продувки адсорбера; 176 — Датчик кислорода; 177 — Датчик абсолютного давления; 178 — Главное реле; 221 — Контроллер.
Полезное: Схема подключения генератора в автомобилях ВАЗ
13.4. Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны
панели приборов
Визуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока
предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач |
5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон |
5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков |
15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач |
15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков |
15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
