Сборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099
Соберем ранее разобранный стартер 29.3708, применяемый на автомобилях ВАЗ 2108, 2109, 21099. При сборке учтем некоторые особенности этого стартера. Каких либо особых приспособлений не применяем, используем подручные средства и обычные инструменты.
Порядок сборки стартера 29.3708 ВАЗ 2108, 2109, 21099
— Присоединяем обмотки статора к корпусу стартера
Если ранее они демонтировались.
Крепятся они при помощи больших винтов. Затягиваются с большим усилием. Поэтому для затяжки винтов желательно использовать ударную отвертку.
— Устанавливаем на место щетки
Если ранее они снимались.
Для каждой щетки имеется свой паз в корпусе (щеткодержателе). Вывод каждой из щеток крепится винтом. Прижимают щетки прижимные пружины, насаженные на штифты.

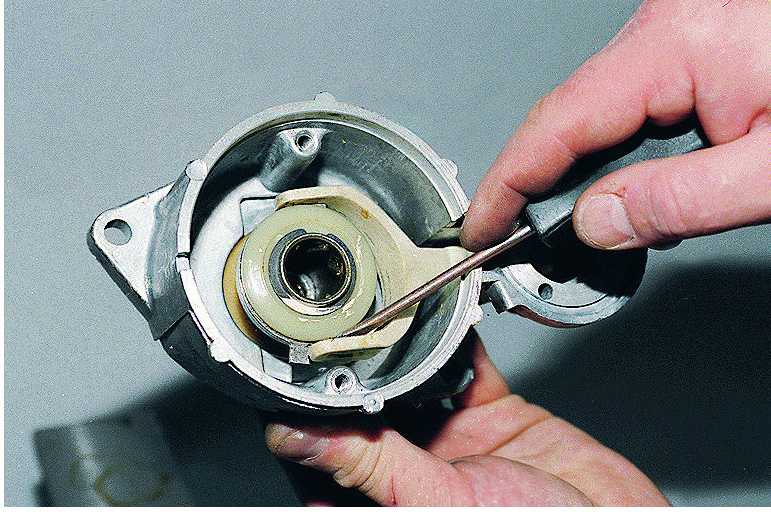

Установка щеток стартера
— Устанавливаем в корпус якорь стартера
Своим коллектором он прижимается к щеткам. Утапливаем якорь в корпус до упора, преодолевая сопротивление пружин щеток. Надеваем на хвостовик якоря регулировочную шайбу и стопорим его стопорной шайбой.
Устанавливаем якорь стартера
Устанавливаем стопорное кольцо якоря стартера
— Устанавливаем привод стартера (бендикс)
Вставляем его в переднюю часть корпуса стартера с лицевой стороны, шестеренкой вперед. С тыльной стороны вставляем в корпус рычаг привода и одеваем его ножки на выступы бендикса. Вставляем в паз на корпусе резиновую заглушку.
Устанавливаем бендикс стартера
Устанавливаем привод бендикса стартера
Фиксируем рычаг бендикса при помощи оси и фиксатора.
Фиксируем рычаг бендикса фиксатором
— Соединяем переднюю и заднюю части корпуса стартера
Предварительно вставляем в заднюю часть корпуса пластмассовые трубчатые изоляторы стяжных винтов.
Устанавливаем изолирующие трубки
Стягиваем обе половинки стяжными винтами (ключ на 10 мм).
Стягиваем половинки стартера стяжными болтами
— Устанавливаем ограничитель хода привода
Надеваем на вал кольцо ограничителя хода (пазом от бендикса). При помощи съемника устанавливаем стопорное кольцо ограничителя в проточку на валу якоря. Если нет съемника, применяем шлицевую отвертку и пассатижи.

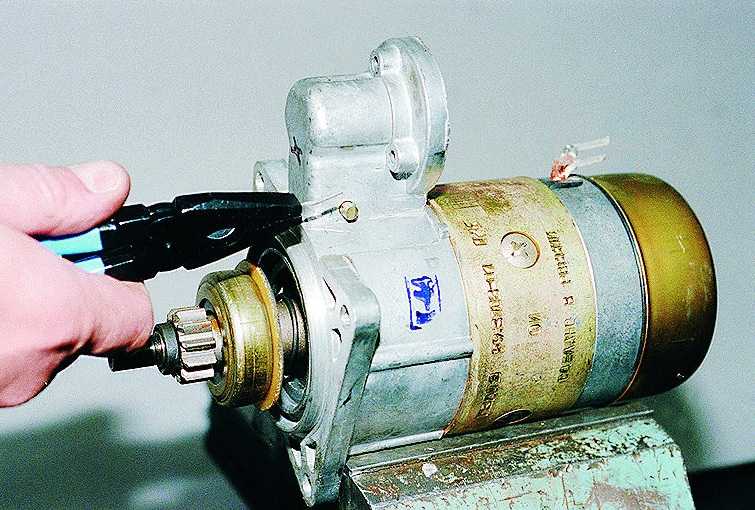

Устанавливаем ограничитель хода бендикса и его стопорное кольцо
Переворачиваем стартер и ставим его на торец вала. Сажаем кольцо ограничителя легкими ударами молотка с разных сторон, через рожковый ключ на 17, на стопорное кольцо. Оно должно плотно войти в паз кольца ограничителя.
Сажаем на место ограничительное кольцо
— Присоединяем защитную крышку стартера
Под нее устанавливаем резиновое уплотнительное кольцо. Крышку притягиваем двумя винтами.
Присоединяем защитную крышку стартера
— Присоединяем тяговое (втягивающее) реле стартера
Между реле и корпусом стартера должна находиться прокладка. Серьга сердечника реле вдевается в паз на верхней части рычага привода.
Присоединяем втягивающее (тяговое) реле стартера
Реле фиксируется тремя винтами. С задней части втягивающего реле на нижний болт надевается наконечник вывода обмоток статора и крепится гайкой на 13 через плоскую шайбу.
Закрепляем втягивающее реле двумя винтами и крепим наконечник вывода обмоток
Все, стартер собран. Осталось проверить его работу и можно устанавливать на двигатель.
Примечания и дополнения
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

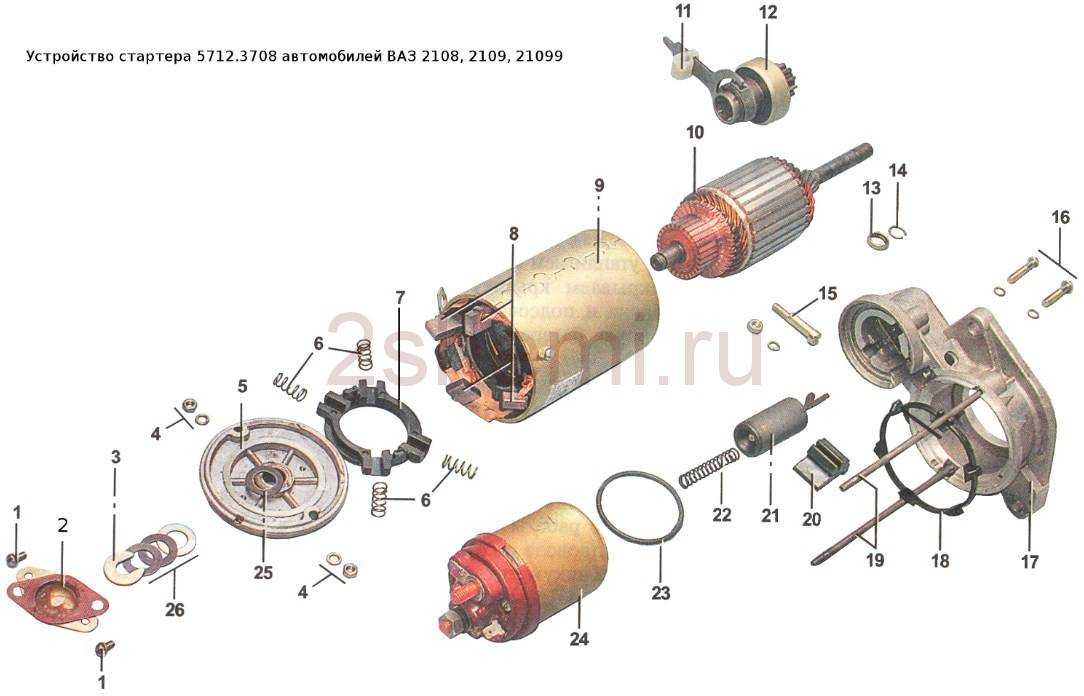

— Устройство стартера 5712.3708 автомобилей ВАЗ 2108, 2109, 21099
— Снятие тягового (втягивающего) реле со стартера на автомобилях ВАЗ 2108, 2109, 21099

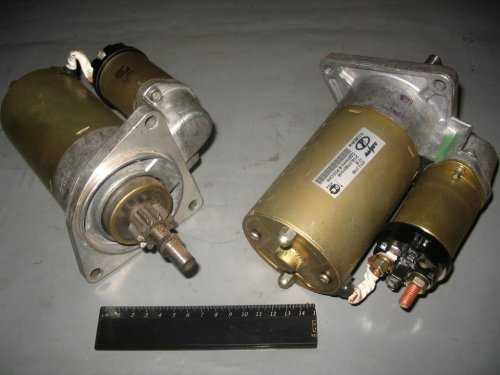

— Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099
— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099, причины
— Схемы электрических соединений стартеров автомобилей ВАЗ 2108, 2109, 21099
Ремонт стартера ВАЗ 2109 – как снять, заменить и установить стартер своими руками?
Здравствуйте, уважаемые автолюбители! Многие из нас еще помнят о том, как, в советский период жизни нашего государства, в очередном выпуске автомобильного журнала «За рулём» появились первые фотографии автомобиля ВАЗ 2109.
С особым трепетом ждали появления первых машин. Увидеть «девятку» было в диковинку, не говоря уже о том, чтобы приобрести её. Время идёт и сегодня это обычный автомобиль из большой линейки АвтоВАЗа.
Машина разительно отличается от того, что выпускалось с конвейеров Волжского автозавода до неё. Лёгкий, скоростной и экономичный автомобиль нашёл своего поклонника.
Он идеально подходит для города, удобен в дальних поездках. За что хочется высказать особую благодарность конструкторам, так это за облегчение некоторых ремонтных процедур.
Открывая капот девятой модели, мы замечаем первое и самое важное отличие от иных классических моделей – двигатель расположен поперек моторного отсека. Серьёзно изменилась конструкция, ведь теперь ведущими являются передние колёса
С определённой долей облегчения мы наблюдаем место дислокации стартера. Теперь снятие стартера ВАЗ 2109 не такая уж сложная задача. Расположен он в удобном месте – в передней части моторного отсека, он менее загрязнен и демонтаж проводить стало значительно удобнее.
Можно ли самому снять стартер ВАЗ 2109?
Каждый владелец девятой модели и любой другой модификации, разработанной на её основе, обязан уметь снимать, ремонтировать и устанавливать стартер. Производитель заявляет, что при условии бережной эксплуатации срок службы стартера рассчитан примерно на 6-7 лет.
Речь идёт о полной замене стартера, но сколько раз придётся его снимать за этот период для профилактики и мелкого ремонта, не знает никто. Для того, чтобы автомобиль заводился всегда и в любых условиях систему пуска следует держать в исправности.
При появлении затруднений в запуске мотора необходимо не задумываясь приниматься за поиск неисправности и устранять её, тем более, что сделать это не так уж и трудно.
Для того, чтобы снять стартер ВАЗ 2109 необходимо иметь пару торцовых или накидных ключей и… Всё! Больше ничего не потребуется.
Установив авто на смотровой яме, приступим к снятию стартера, для чего необходимо выполнить ряд технологических процедур. А именно:
- снимаем колодку с клеммой на тяговом реле стартера;
- откручиваем гайку и снимаем клемму электропровода на тяговом реле;
- снизу отвинчиваем болты и снимаем защиту картера;
- откручиваем три гайки крепления стартера к картеру.
Спустя несколько минут стартер оказывается в руках и полностью готов к ремонту или обслуживанию. Обязательно следует помнить об отличительной особенности конструкции стартеров на этих машинах.
Технологически-конструктивная «изюминка» заключается в том, что втулка вала устанавливается не на стартере, а в специальном посадочном гнезде корпуса сцепления. Деталь эта изнашивается и требует периодической замены.
Для владельцев ВАЗ 2109 замена стартера – пошаговая инструкция
Иногда на тематических форумах можно встретить вопросы о том, как производится замена стартера ВАЗ 21099 или на других модификациях. Всё происходит по одному и тому же сценарию.
Установить стартер также просто, как и снять. Все действия необходимо выполнять в той же последовательности, но в обратном порядке:
- находясь в смотровой яме, необходимо установить стартер на штатное место и прикрутить крепёжные гайки (закручивать их следует поочерёдно, равномерно прижимая стартер, для того чтобы не допустить перекос);
- затем необходимо надеть клемму на контактный болт и закрутить гайку, вставить клеммную колодку;
- после проверки работоспособности стартера, устанавливается на штатное место защита картера.
Тюнинг салона
Выше уже говорилось неудобных сидениях. Которые, в принципе, можно заменить на абсолютно любые, придется только переварить крепления. Желательно приподнять их на 10-15 сантиметров, тогда посадка станет просто идеальной.
Обязательным мероприятием является усиление направляющих крыши. Иначе автомобиль рискует сложиться пополам на ухабах. Так же желательно заменить руль, потому что штатный имеет слишком тонкий обод, что чревато проскальзыванием пальцев. Да и вообще, если будет установлен мотор от ВАЗа, то это вкорне меняет и внутреннее убранство, но и решение с печкой. Почему? Потому что этот двигатель имеет водяное охлаждение, а значит, радиатор отопителя можно установить в салон, установить рядом вентилятор, после чего в салоне будет тепло.
В этом же случае желательно установить и панель от классики, либо от 2108. Это позволит разместить тахометр, который, надо сказать, очень важен. Кроме того, датчик температуры – это для владельцев ЛуАЗа новинка, так сказать, диковинка, к которой придется привыкать.
Недостатки двигателя Луаза
Давайте посмотрим вначале на недостатки мотора ЛУАЗ. Многие современные автовладельцы чураются этого движка и обходят стороной двигатель внутреннего сгорания ЛУАЗ. Не все знают, что при определенных доработках силовой агрегат ЛУАЗ приобретет функции достойного двигателя для нынешних дорого.
Но раз заговорили о недостатках мотора ЛУАЗ, то вот они:
- много ест топлива несмотря на минимум объема. При объеме двигателя в 1,2 литра может съесть на 100 километров до 14 литров бензина;
- воздушное охлаждение сделано так похабно, что при поездках на ЛУАЗе такое ощущение, что летишь в вертолете без наушников. К тому же двигатель очень плохо переносит высокие обороты. Хотя есть и плюсы – перегрева для мотора 969 М не существует;
- пониженная мощность. Двигатель ЛУАЗ выдает всего 40 лошадок;
- система питания карбюраторное. Но это устройство постоянно льет горючее в цилиндры. Поэтому и получается перерасход бензина. А еще двигатель от ЛУАЗ трудно завести на холодную;
- жизненный ресурс редукторов на каждом колесе – 80 тысяч километров. Это очень мало даже для старого автомобиля.
Не только двигатель плохенький у этого транспортного средства, но и сама машина тоже не отличается хорошей теплоизоляцией и шумоподавляемостью.
Жизненный ресурс силового агрегата равен 100 тысячам километров. Это очень мало, если учесть, что советские силовые агрегаты могут пройти до полумиллиона километров при правильном обслуживании. Некоторые из тех движков живы еще до сих пор.
Сам мотор V-образный и состоит из четырех цилиндров. Блок цилиндров его сделан из чугуна. Система охлаждения устанавливалась здесь нагнетающего типа, а не вытяжного как на современных движках.
Масло охлаждается в радиаторе и поддоне мотора. Сам поддон – ребристый. Ребристость способствует хорошему выходу тепла. Поэтому перегрев был не страшен для данных двигателей внутреннего сгорания.
Термостатов не устанавливали на эти движки от ЛУАЗ. Не было никаких терморегуляторов. Поэтому автовладелец должен был самостоятельно создавать тепло вокруг двигателя в зимнее время. Это достигалось за счет установки жалюзи с приводом между облицовкой передка и вентилятором. Управлялось жалюзи с панели приборов автомобиля.
Луаз переделка двигателя на ваз
Владельцем чудо автомобиля ЛуАЗ первый раз стал 10 лет назад… При покупке не думал о внесении каких либо изменений он и так радовал. Прошло время.сменилось несколько луазиков. В процессе эксплуатации было опробовано многое: доработка родного двигателя, установка двигателя 2103, различные вариации дисков и резины, железный верх или совсем без верха. Конечно был прочитан весь форум про наш автомобиль. Самое первое что хочется сделать думаю большинству владельцев ЛуАЗа это замена двигателя
И тут я думаю стоит обратить внимание на характеристики родного двигателя:
Рабочий объем цилиндров, л 1,197 Степень сжатия (номинальная) 7,2 — 8,4 Мощность номинальная, 41 л. с 45 — 50 Частота вращения коленчатого вала при номинальной мощности, об/мин 4400 — 4500 Крутящий момент максимальный (при об/мин), кгс-м 7,8 (3500) — 8,3 (3600) Вес двигателя 105 кг
В принципе при замене карбюратора на ДААЗ получаем 45 л.с. и их хватает. Но следить каждые 5 минут за температурой и слушать вой турбины не хочется.
Самым популярным двигателем для замены является двигатель от классики. Из плюсов: 1. Дешевизна 2. Замена проста так как расписано все в мелких деталях а вот минусов больше: 1. Охлаждение приходится мудрить под капотом или делать нарост на морде (кстати по моему это более удачное решение) 2. Ресурс не намного убежал от родного 3. Защита родная не встает ну или дорогая переделка в виде замены поддона и насоса от 2141 4. Ну и самое главное на высоких не едет (Максимальный крутящий момент при 3400 об/мин) 5. тяжелее родного
Т.е. при установке классического двигателя минус гораздо больше.
После установки этих двигателей могу однозначно сказать я за 21083, ну а зажигание можно сделать без трамблера.
Но доехать до финиша первого дня им было не суждено — маленькие колесики ЛуАЗа утонули в напрочь размытом осенними дождями поле. Попытки самостоятельно выбраться из этой ловушки привели к поломке заднего привода. Вот здесь и познакомились Бабердины с Альбертом Даниловым, который был судьей на этом спецучастке, а потом до позднего вечера занимался эвакуацией всех наглухо погрязших в распутице экипажей. В общем, ЛуАЗ показался Альберту интересным объектом для серьезного тюнинга и на некоторое время прописался у него в гараже.
Треугольные решеточки на переднем крыле — дополнительные воздухозаборники для радиатора двигателя
Замена стартера ВАЗ 2109
Стартер – это пусковое устройство, предназначенное для запуска двигателей внутреннего сгорания. Он представляет собой электродвигатель со специальным реле, которое называют втягивающим. Без стартера невозможен нормальный запуск двигателя, поэтому он должен быть всегда в исправном состоянии.
Прежде чем приступать к замене стартера на ВАЗ 2109, нужно узнать об основных неисправностях, которые не связаны с его заменой и устраняются без него.
- При включении электрической цепи зажигания, стартер не крутится, а контрольные лампы тускнеют. Это самое распространенное явление. В этом случае требуется не замена стартера, а проверка зарядки аккумулятора. Возможно, что он просто разрядился.
- При включении электрической цепи стартера, он вращается, но двигатель не разворачивается. Это значит, что неисправность коснулась муфты свободного хода, а не стартера. Нужно заменить муфту, или поставить ее на место (если она слетела).
Если ваша проблема не вписывается в список выше, то настало время заменить стартер.
В «девятках», в отличие от «Жигулей», двигатель стал располагаться поперек капотного пространства, а это значит, что теперь многие узлы и агрегаты стали более доступны для установки или замены. Стартер ВАЗ 2109 расположен в месте стыка коробки передач и двигателя.
Порядок действий при замене стартера:
- Перед снятием стартера, необходимо скинуть клеммы с аккумулятора и убрать его подальше от места ремонта, чтобы он не мешался. Приготовьте пару торцовых и накидных ключей.
- Теперь нужно отвернуть гайки, на которых крепится привод с контактного болта втягивающего реле.
- Отсоедините все провода от стартера и запомните их место расположение для дальнейшего подключения.
- Отверните все болты крепления и демонтируйте защиту картера.
- Затем спуститесь в смотровую яму и отверните две гайки, на которых укреплен стартер.
- Снова поднимаемся наверх и видим, что стартер держится теперь только на одной гайке. Открутите ее и снимите стартер с автомобиля. Прежде чем приобретать новый стартер, для начала, проверим старый. Делается это очень просто. Вам понадобятся два провода типа «крокодил» достаточной толщины и разных цветов. Лучше всего, если их цвета будут: красный и синий. Также, вам понадобится хорошо заряженный автомобильный аккумулятор. Зажмите стартер в тиски, но не слишком сильно. Ваша задача не сжать его, а сделать не подвижным, так как при вращении он будет здорово вибрировать и прыгать. Провод синего цвета подключите на «минус» аккумулятора, а второй его конец прикрепите к корпусу стартера, заранее очищенный от грязи и ржавчины. Красный провод подключите к «плюсу» аккумулятора, а второй его конец приложите к концу верхнего болта тягового реле. Изначально, возможно небольшое искрение – это абсолютно нормальная реакция, не стоит её бояться. Исправный стартер должен вращаться и если этого не произошло, то красный провод прикладываем к нижнему болту. Если стартер начал вращаться, то неисправно тяговое реле и замене подлежит только оно, а если стартер не вращается, значит, замене подлежит весь узел. Однако, если стартер вращается и тяговое реле вполне исправно, это значит, что возникла неисправность в электропроводке автомобиля, устранение которой лучше доверить опытному электрику.
- Если же стартер все-таки неисправен, то установку нового узла производят в обратной последовательности. Самое главное, при этом – не перепутать провода при подключении, иначе есть риск возникновения других неисправностей.
Вот и всё, как видно, замена стартера ВАЗ 2109 не представляет никаких сложностей. Удачи на дорогах!
