Мазда 626 предохранители

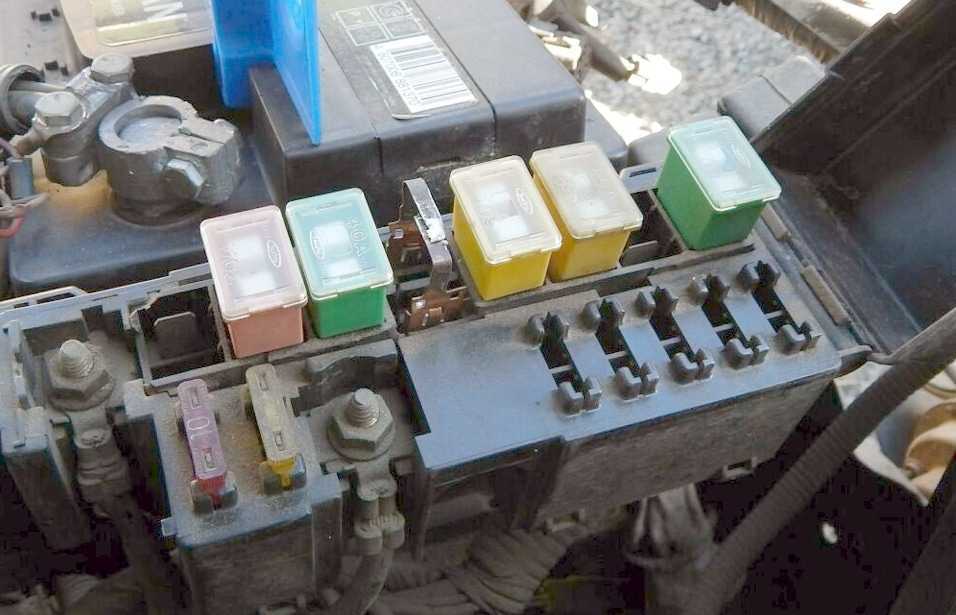

Блок под капотом

Устанавливается рядом с аккумулятором

Обозначение

p, blockquote 17,0,0,0,0 —>

1. 30А Обогрев выпускного коллектора
2. 30А Впрыск топлива
3. 30А Аварийна сигнализация / 40А Омыватель фар
4. 80А Главный предохранитель
5. 60А Центральный замок, Генератор
6. 30А Вентилятор
7. 60А ABS — АБС
8. 40А Вентилятор отопителя
9. 15А Кондиционер
10. Резерв
11. 15А Полный привод
12. 15А Фара ближнего света — левая
13. 15А Фара ближнего света — правая
14. 20А Фара дальнего света — левая
15. 20А Фара дальнего света — правая
16. 40А Вентилятор отопителя
17. 30А Вентилятор
18. Резерв
19. 80А Основной предохранитель
20. Резерв
21. 30А Аварийная сигнализация
22. 30А Вентилятор кондиционера

p, blockquote 18,0,0,0,1 —>

Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.

Источник

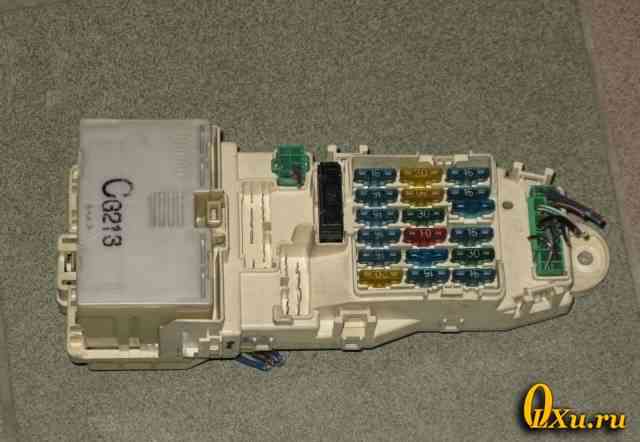

Второй вариант защитных элементов в салоне

№	Номинал	А	Защитная цепь
№ 1	R.SOCKET	А-15	Для других цепей электрооборудования.
№ 2	WIPER	А-20	Защищает стеклоомыватели.
№ 3	A/C	А-15	Отвечает за климат-контроль.
№ 4	RADIO	А-15	Защищает аудиосистему.
№ 5	R.WIPER	А-10	Отвечает за работу задних дворников.
№ 6	ST/SG	А-7,5	Отвечает за исправность бортового компьютера.
№ 7	—	—	Свободный.
№ 8	ROOM	А-10	Отвечает за свет внутри салона и в багажнике.
№ 9	MIRR DEF	А-7,5	Защищает обогрев зеркала.
№ 10	—	—	Свободный.
№ 11	DOOR LOCK	А-30	Отвечает за работу замков дверей.
№ 12	TAIL	А-15	Свободный
№ 13	—	—	Свободный
№ 14	ENGINE	А-10	Отвечает за работу бортового компьютера и ABS.
№ 15	METER	А-10	Отвечает за фары движения назад, повороты и приборную панель.
№ 16	P/WIND	А-20	Защищает стеклоподъемники.
№ 17	P/WIND	А-30	Защищает стеклоподъемники.

Предохранители Mazda 626

Общие сведения

Электрическая система Вашего автомобиля защищена плавкими предохранителями.

1. Крышка панели предохранителей

Если какие-либо элементы освещения, принадлежности или органы управления не работают, осмотрите предохранитель соответствующей цепи. Если он перегорел, будет видна его расплавившаяся нить.

Если тот же самый предохранитель перегорает повторно, избегайте использования данной системы и как можно скорее обратитесь у уполномоченному дилеру фирмы «Мазда».

1. Съемник предохранителей*

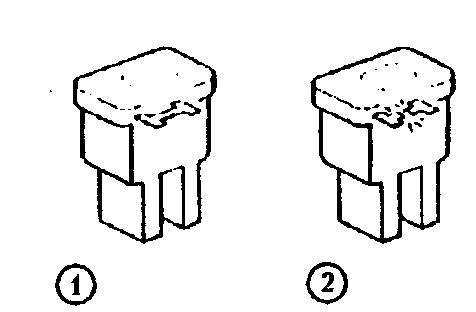

Стандартный предохранитель

1. Нормальный 2. Перегоревший

Замена предохранителей

1. Выключите зажигание и другие электрические цепи.

2. Откройте панель предохранителей.

3. Вытащите предохранитель, используя съемник, расположенный на панели предохранителей.

4. Осмотрите предохранитель и, если он перегорел, замените его новым.

5. Вставьте новый предохранитель с теми же номиналами и проследите, чтобы он надежно встал на свое место. Если так не получается, обратитесь к уполномоченному дилеру фирмы «Мазда» для выполнения этой операции.

Если у Вас нет под рукой запасных предохранителей, позаимствуйте предохранитель из цепи, не представляющей критической важности для эксплуатации автомобиля, например, из радиосистемы. Предупреждение

Предупреждение

Всегда заменяйте предохранитель новым, имеющим такие же самые номиналы. В противном случае можно повредить электрическую систему.

1. Крышка блока предохранителей Выступ указан стрелкой.

Если фары или другие электрические компоненты не работают, а все предохранители в кабине целы, осмотрите блок предохранителей под капотом.

Выполните следующие процедуры:

1. Выключите зажигание и другие электрические цепи.

2. Для снятия крышки блока предохранителей снимите его с фиксатора и потяните его вверх со стороны выступа.

3. Если предохранитель перегорел, замените его новым, с такими же самыми номиналами.

Главный предохранитель

1. Нормальный 2. Перегоревший

Замена предохранителя на 100 А

1. Предохранитель на 100 А

1. Проверьте, чтобы зажигание было выключено.

2. Отсоедините отрицательную клемму аккумулятора.

3. Открутите гайки А.

4. Поднимите блок переключателей и вывинтите болты В.

5. Замените предохранитель новым, с таким же самым номиналом.

6. Выполните процедуры в обратном порядке для возвращения автомобиля в рабочее состояние.

Блок предохранителей (моторный отсек)

Панель предохранителей

Блок предохранителей (моторный отсек)

	Описание	А	Цвет	Защищаемый компонент
1	AD FAN	30 A	розовый	Дополнительный вентилятор охлаждения для кондиционера воздуха*
2	INJ	30 A	розовый	Система впрыска топлива
3	MAIN	100 A	синий	Для защиты всех электрических систем
4	COOLING FAN	30 A	розовый	Вентилятор охлаждения
5	HEATER	40 A	зеленый	Нагреватель кондиционер воздуха*
6	IG KEY	40 A	зеленый	Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей
7	BTN	40 A	зеленый	Предохранители 6, 8, 9 и 11 на панели предохранителей
8	ABS*	60 A	желтый	Противоблокировочная тормозная система*
9	TAIL	15 A	синий	Задние фонари
10	HAZARD	15 A	синий	Аварийная световая сигнализация. Указатели поворотов
11	STOP	15 A	синий	Стоп-сигналы
12	FOG	15 A	синий	Передние противотуманные фары
14	HEAD LOW	15 A	синий	Фары (ближний свет)
15	HEAD HI	15 A	синий	Фары (дальний свет)

Видео про «Предохранители» для Mazda 626

https://youtube.com/watch?v=Ar746w3_gaw

Предохранители Mazda Demio

https://youtube.com/watch?v=QEU7avlViG0

Стеклоподъемники Мазда 626 GD

Реле бензонасоса Мазда 626 (MAZDA GE 626)

Блоки предохранителей

Предохранительная система в автомобилях Мазда 626 представлена двумя блоками: Один из них находится в подкапотном пространстве, а другой – в салоне.

Ниже расписана таблица, в которой указаны элементы первого блока предохранителей, который располагается под капотом, радом с аккумулятором.

№	А	Соответствие цвета	Защитный элемент
1	А-100	Синего	Отвечает за главную электрическую цепь автомобиля.
2	А-40	Зеленого	Отвечает за фары главного освещения.
3	А-40	Зеленого	Защищает привод зеркал и отвечает за обогрев стекла сзади.
4	А-30	Зеленого	Отвечает за систему впрыскивания топлива.
5	А-40	Зеленого	Защищает магнитолу, электрический привод люка, блок управления мотора, электрические стеклоподъемники, сигналы поворота, приборную панель, стеклоочистители и систему зажигания.
6	А-60	Желтого	Отвечает за задние противотуманные фары, привод, регулирующий сидения в автомобиле, за замки дверей и охранную систему, стоп-сигналы и лампы, которые находятся внутри салона автомобиля.
7	А-60	Желтого	Защищает ABS.
8	А-40	Зеленого	Отвечает за вентилятор охлаждения.
9	А-40	Зеленого	Защищает кондиционер и отвечает за обогрев салона.
10	А-40	Зеленого	Отвечает за кондиционер.
11	А-15	Синего	Защищает задние фары, свет в багажном отделении, габаритные огни и лампы приборной панели.
12	—	—	—
13	А-15	Синего	Отвечает за противотуманные фары спереди.
14	—	—	—

В зависимости от модели авто или типа двигателя: бензин или дизель, блоки с предохранителями на Мазде 626 могут отличаться между собой.

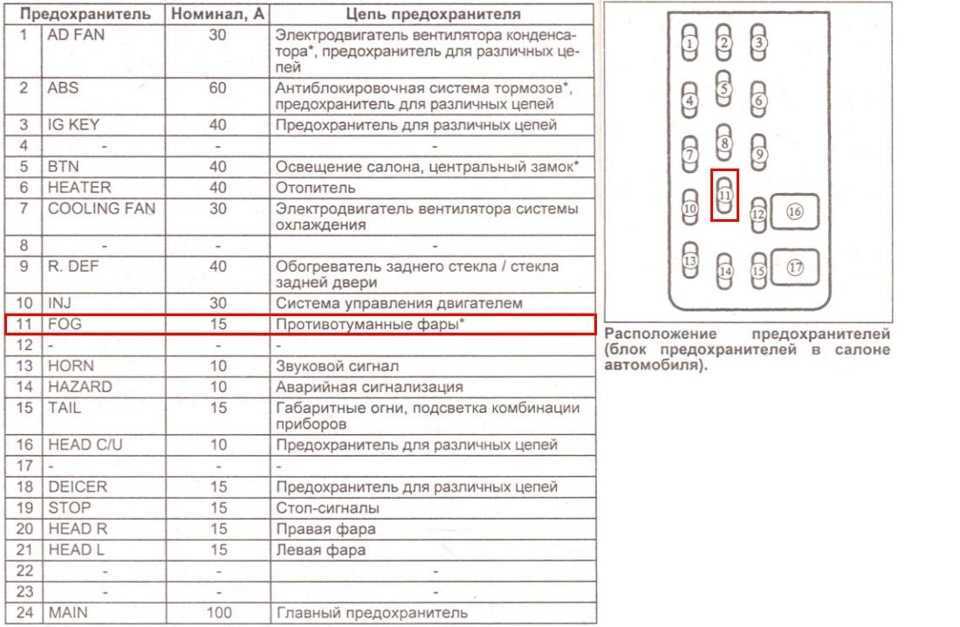

Также имеется второй тип блока, который располагается у аккумуляторной батареи. Ниже представлена схема и таблица с элементами из данного предохранительного блока.

Номер	Номинал	Ампер	Защитные цепи
№ 1	AD FAN	А-30	Защищает двигатель вентилятора в кондиционере.
№ 2	ABS.	А-60	Отвечает за антиблокировку тормозов.
№ 3	IG KEY.	А-40	Для дополнительного оборудования.
№ 4	—	—	Свободный.
№ 5	BTN	А-40	Отвечает за свет салона и работу центрального замка.
№ 6	HEATER	А-40	Отвечает за отопление в салоне.
№ 7	COOLING FAN	А-30	Отвечает за вентилятор охлаждения.
№ 8	—	—	Свободный.
№ 9	R. DEF.	А-40	Защищает цепь обогрева стекла сзади.
№ 10	INJ	А-30	Отвечает за бортовой компьютер.
№ 11	FOG	А-15	Защищает противотуманные фары.
№ 12	—	—	Свободный.
№ 13	HORN	А-10	Отвечает за цепь звукового сигнала.
№ 14	HAZARD	А-10	Защищает аварийную сигнализацию.
№ 15	TAIL	А-15	Отвечает за габариты и подсвечивание приборной панели.
№ 16	HEAD C/U.	А-10	Защита для дополнительного электрооборудования.
№ 17	—	—	Свободный.
№ 18	DEICER	А-15	Защита для дополнительного электрооборудования.
№ 19	STOP	А-15	Отвечает за стоп-сигналы.
№ 20	HEAD R	А-15	Отвечает за включение фары с правой стороны.
№ 21	HEAD L	А-15	Отвечает за свет с левой стороны.
№ 22	—	—	Свободный.
№ 23	—	—	Свободный.
№ 24	MAIN	А-100	Защита основного защитного элемента.

Если вышел из строя какой-либо прибор и предохранители в моторном отсеке исправны, необходимо обратить внимание на те защитные элементы, которые находятся в салоне. Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели

В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают

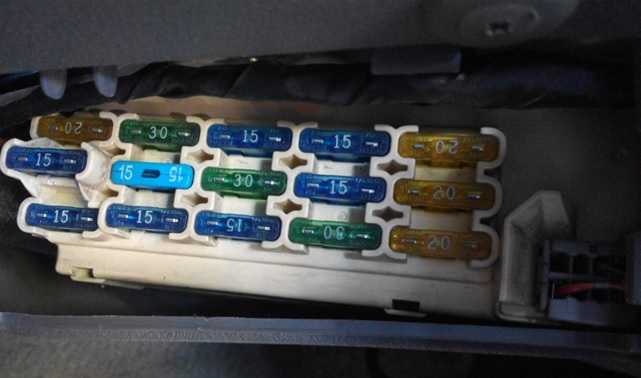

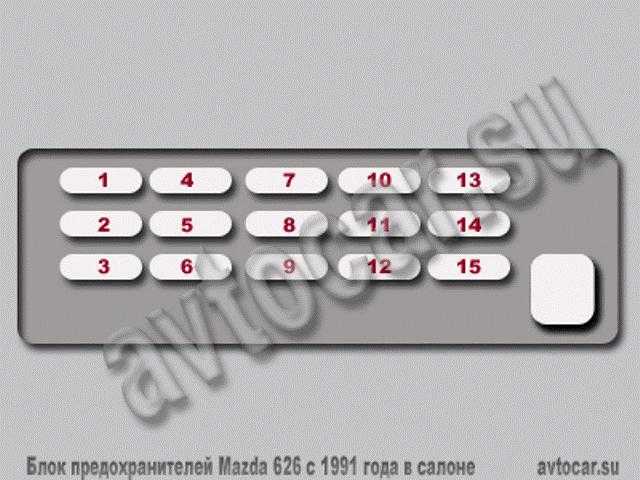

Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели. В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают.

№	А	Определение цвета	Защитные цепи
№ 1	А-20	Желтого	Защищает тормозные огни и звуковые сигналы.
№ 2	А-15	Синего.	Отвечает за свет внутри салона.
№ 3	А-15	Синего.	Защищает дополнительное электрооборудование.
№ 4	А-30	Зеленого	Отвечает за замок двери.
№ 5	А-15	Синего.	Защищает цепь проводов аудиомагнитолы, прикуривателя, наружные зеркала.
№ 6	А-15	Синего.	Отвечает за электро-люк.
№ 7	А-15	Синего.	Защищает поворотные огни.
№ 8	А-30	Зеленого	Отвечает за цепи, с помощью которых регулируются сидения.
№ 9	А-15	Синего.	Защищает круиз-контроль и включение задней скорости, приборную панель.
№ 10	А-15	Синего.	Отвечает за аварийный сигнал.
№ 11	А-15	Синего.	Защищает бортовой компьютер.
№ 12	А-30	Зеленого	Отвечает за электро-стеклоподъемники.
№ 13	А-20	Желтого	Защищает цепь очистителя фар переднего света.
№ 14	А-20	Желтого	Отвечает за стеклоомыватель.
№ 15	А-20	Желтого	Защищает цепь проводов заднего стеклоочистителя.

Когда вышел из строя какой-либо из электроприборов, сначала следует проверить предохранители. Под прозрачным корпусом визуально можно определить их состояние.

Периодичность ТО и основные операции

В представленной ниже таблице, дана подробная характеристика, с какой периодичностью нужно проводить проверку и замену тех или иных комплектующих и систем в Мазда 626.

Проверка и замена	Каждые 400 км или еженедельно	Каждые 5000 км или 1 раз в 3 месяца	Каждые 12 тыс. км или 1 раз в 6 месяцев	Каждые 24. Тыс. км или 1 раз в год	Каждые 48 тыс. км или 1 раз в 2 года	Каждые 96 тыс. км или 1 раз в 4 года
Уровень масла	+
Уровень охлаждающей жидкости	+
Уровень жидкости стеклоомывателей	+
Уровень тормозной жидкости и сцепления	+
Состояние шин и давление в них	+
Уровень жидкости системы гидроусиления	+
Уровень жидкости АКПП	+
Замена моторного масла и масляного фильтра	+
Проверка ремней безопасности	+
Проверка щеток стеклоочистителей	+
Состояние аккумулятора	+
Натяжение приводных ремней	+
Проверка состояния шланг в двигателе	+
Проверка системы охлаждения	+
Перестановка колес	+
Проверка тормозной системы	+
Уровень масла в МКПП	+
Замена воздушного фильтра, свечей зажигания	+
Регулировка скорости холостого хода	+
Замена тормозной жидкости	+
Промывка системы охлаждения	+
Проверка элементов подвески, управления	+
Замена жидкости в АКПП	+
Проверка систем питания и выхлопа	+
Проверка и регулировка клапанных зазоров	+
Замена топливного фильтра	+
Замена свечей зажигания	+
Замена ремня газораспределения	+

Салонный блок предохранителей — бортжурнал Mazda 626 «Барбара» Американка 2002 года на DRIVE2

Продолжаем расшифровку предохранителей. Теперь салонный блок, который в ногах у водителя.

Обозначение на крышке

Мои предохранители

Общая схема с обозначением

Ну и теперь расшифровка:1 AUDIO — номинал 15A, аудио система2 ROOM — номинал 15A, салонное освещение, освещение в багажнике3 S.ROOF — номинал 15A, люк4 METER — номинал 10A, датчики и огни заднего хода5 D.LOCK — номинал 30A, привода дверных замков6 HAZARD — номинал 15A, аварийные огни7 A/B&ABS — номинал 10A, подушки безопасности, анти блокировочная система8 — — —9 A/C — номинал 10A, кондиционер10 — — —11 TURN — номинал 10A, указатели поворотов12 WIPER — номинал 20A, Дворники и стеклоочестители13 P.WIND — номинал 30A, стеклоподъемники14 — — —15 RADIO — номинал 15A, аудио система, уличные боковые зеркала16 ENGINE — номинал 10A, система управления двигателем17 ILLUMI — номинал 10A, подсветка номера, габариты, приборная панель18 STOP — номинал 15A, стоп сигналы, звуковой сигнал, круиз контроль19 CIGAR — номинал 15A, прикуриватель, часы, радио, боковые зеркала20 — — —21 — — —22 P.SEAT — номинал 30A, электропривода сидений23 M.DEF — номинал 15A, Подогрев зеркал

24 P.POINT — номинал 15A, прикуриватель

Для Европы

рестайлинг, 5 поколение, 12.1999 — 09.2002, Лифтбек

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.8 л, 101 л.с., Бензин, МКПП, Передний (FF)
1.8 MT Comfort	01.2000 — 08.2002		FP-DE	GF
1.8 MT Exclusive	01.2000 — 08.2002		FP-DE	GF
2.0 л, 115 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 115 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 136 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 MT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 136 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 AT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 101 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	01.2000 — 09.2000		RF-T	GF
2.0TD MT Exclusive	01.2000 — 09.2000		RF-T	GF
2.0 л, 110 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	10.2000 — 08.2002		RF-T	GF
2.0TD MT Exclusive	10.2000 — 08.2002		RF-T	GF

рестайлинг, 5 поколение, 12.1999 — 08.2002, Седан

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.8 л, 101 л.с., Бензин, МКПП, Передний (FF)
1.8 MT Comfort	01.2000 — 08.2002		FP-DE	GF
1.8 MT Exclusive	01.2000 — 08.2002		FP-DE	GF
2.0 л, 115 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 115 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 136 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 MT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 136 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 AT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 101 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	01.2000 — 09.2000		RF-T	GF
2.0TD MT Exclusive	01.2000 — 09.2000		RF-T	GF
2.0 л, 110 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	10.2000 — 08.2002		RF-T	GF
2.0TD MT Exclusive	10.2000 — 08.2002		RF-T	GF

рестайлинг, 5 поколение, 12.1999 — 09.2002, Универсал

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.8 л, 101 л.с., Бензин, МКПП, Передний (FF)
1.8 MT Comfort	01.2000 — 08.2002		FP-DE	GF
1.8 MT Exclusive	01.2000 — 08.2002		FP-DE	GF
2.0 л, 115 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 115 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 136 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 MT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 136 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 AT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 101 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Exclusive	01.2000 — 09.2000		RF-T	GF
2.0TD MT Comfort	01.2000 — 09.2000		RF-T	GF
2.0 л, 110 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	10.2000 — 08.2002		RF-T	GF
2.0TD MT Exclusive	10.2000 — 08.2002		RF-T	GF

Состав электрооборудования

Японский производитель не допускает возможных рисков, связанных с эксплуатацией новых систем электрооборудования. Мазда 626 не стала исключением. Её электросистема (схема) принципиально не отличается от других моделей.

В состав электрооборудования на Мазда 626 входят: электрический элемент, предохранители, переключатели, электроприводы, генератор, датчики, управление агрегатом, центральный замок, электроприводы, стартер, реле стартера, сигнализация, антиблокировочная система тормозов, провода, разъемы и др.

Энергия, необходимая для оптики и других систем, образуется при помощи взаимодействия свинцово-кислотного аккумулятора и генератора переменного тока.

Электросхема на Мазда 626 работает под напряжением 12 Вольт с отрицательным заземлением. Пять разноцветных проводов (черный, оранжевый, коричневый, розовый, зеленый) в технической документации обозначаются латинскими заглавными буквами.

популярных Mazda 626 Mx-6 автоматическое реле кондиционера B458-67-740

ДЕТАЛИ ПОДРОБНОЕ ОПИСАНИЕ

НАИМЕНОВАНИЕ ПУНКТА	Популярные Mazda 626 mx-6 автоматическое реле кондиционера B458-67-740
НОМЕР ДЕТАЛЕЙ OEM
ПОДХОДЯЩИЙ АВТОМОБИЛЬ	Mazda 626, mx-6, Ford
НАИМЕНОВАНИЕ ДЕТАЛЕЙ	Автоматическое реле
MOQ	5 штук
ПЛАТЕЖНЫЕ ПУНКТЫ	T / T, ESCROW, PAYPAL, WEST UNION, L / C и т. Д.
В наличии	Да
Деталь упаковки	A. Коробка с нейтральным уплотнением. B. оригинальная упаковочная коробка C. изготовление упаковки по требованию заказчика.
Срок доставки	Обычно от трех рабочих дней в зависимости от вашего конкретного количества
Гарантия	Да
Преимущества	OEM-поставщик. .Заводские цены .Большие запасы. . Небольшие заказы также приветствуются. .Превосходное послепродажное обслуживание

ПОДЕЛИТЬСЯ НЕКОТОРЫМИ ФОТОГРАФИЯМИ ВАМ !!! -67-740

О ЧАСТИ

Для получения дополнительной информации о продукте, пожалуйста, обратитесь к описанию товаров или свяжитесь с нами.

О НАШИХ ОСНОВНЫХ ПРОДУКТАХ, ВКЛЮЧЕННЫХ НИЖЕ

Автоматическая трансмиссия	Автоматическая электрическая система	9004 9000 9004 9000 9000 Двигатель
Автоматическое сцепление Оси Тормозная система Автомобильные колеса Приводные валы Детали подвески	Auto Meter Auto Motor Auto Relays Auto Sensors Auto Starter Auto Switches Auto Switches Прочие автомобильные электрические системы	Воздухозаборники Система автоматического зажигания Система охлаждения Кривошипный механизм	двери автомобиля Автомобильные окна Дверные замки Другие кузовные детали
Шасси Системные детали	Резиновая втулка амортизатора ступицы тормозных колодок подшипник гидроусилителя рулевого управления насос электрического стеклоподъемника переключатель пыльника конец стойки для пыли и так далее

О КОМПАНИИ

Guangzhou Zhuowei Auto Parts Co., LTD занимается производством автозапчастей в течение многих лет, у нас есть много разных типов автозапчастей, качество хорошо принимается нашими клиентами, и наши сроки доставки очень короткие, большинство наших продуктов

есть на складе, конечно, все Новые товары, если вы заинтересованы в наших продуктах, добро пожаловать, свяжитесь со мной!

НЕКОТОРЫЕ СЕРТИФИКАТЫ О НАШЕЙ КОМПАНИИ

ПОКАЗАТЬ ВАМ ОБРАЗЕЦ, ЗАВОД И ОФИС 9156

Замена предохранителей

При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел

Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:

• Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
• Устранить причину перегорания предохранителя.
• Заменить предохранитель на новый с соответствующим номером и силой тока.
• Подключить клеммы к аккумулятору и завести двигатель.

В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.

Внимательное отношение ко всем узлам автомобиля Мазда 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.

Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

В моторном отсеке блок предохранителей находится около аккумулятора.

Номер	Сила тока, А	Цвет	Элементы защищаемых цепей
1	100	Синий	Главная цепь электроснабжения
2	40	Зеленый	Фары головного освещения
3	40	Зеленый	Электропривод зеркал заднего вида, обогреватель зад­него стекла
4	30	Зеленый	Система впрыска топлива
5	40	Зеленый	Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электро­стеклоподъемники, система зажигания, передние стек­лоочистители
6	60	Желтый	Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений
7	60	Желтый	Антиблокировочная система тормозов (ABS)
8	40	Зеленый	Вентилятор охлаждения двигателя
9	40	Зеленый	Отопитель, кондиционер
10	40	Зеленый	Кондиционер
11	15	Синий	Лампы задних фонарей, лампы стояночного света, ком­бинация приборов, лампа освещения вещевого ящика
12	—	—	—
13	15	Синий	Лампы противотуманного света
14	—

Есть еще один вариант расположения блока предохранителей под капотом.

Расшифровка:

Предохранитель	Номинал, A	Цепь предохранителя
1	AD FAN	30	Электродвигатель вентилятора конденса­тора, предохранитель для различных це­пей
2	ABS	60	Антиблокировочная система тормозов, предохранитель для различных цепей
3	IG KEY	40	Предохранитель для различных цепей
4	—	—	—
5	BTN	40	Освещение салона, центральный замок
6	HEATER	40	Отопитель
7	COOLING FAN	30	Электродвигатель вентилятора системы охлаждения
8	—	—	—
9	R. DEF	40	Обогреватель заднего стекла / стекла задней двери
10	INJ	30	Система управления двигателем
11	FOG	15	Противотуманные фары
12	—	—	—
13	HORN	10	Звуковой сигнал
14	HAZARD	10	Аварийная сигнализация
15	TAIL	15	Габаритные огни, подсветка комбинации приборов
16	HEAD C/U	10	Предохранитель для различных цепей
17	—	—	—
18	DEICER	15	Предохранитель для различных цепей
19	STOP	15	Стоп-сигналы
20	HEAD R	15	Правая фара
21	HEAD L	15	Левая фара
22	—	—	—
23	—	—	—
24	MAIN	100	Главный предохранитель

В салоне блок предохранителей и реле расположен под пpибopами. Чтобы добраться до него, необходимо открыть крышку.

Схема расположения предохранителей в самом блоке.

Расшифровка:

Номер

Сила тока. А

Цвет

предохранителя

Элементы защищаемой цепи
1
20
Желтый
Сигналы торможения, звуковой сигнал

2
15
Синий
Лампы освещения салона, система звуковой аварий­ной сигнализации

3
15
Синий
(Дополнительный предохранитель)

4
30
Зеленый
Электрические замки дверей

5
15
Синий
Аудиосистема,предохранитель прикуривателя, электропривод наруж­ных зеркал заднего вида

6
15
Синий
Электропривод люка

7
15
Синий
Указатели поворота

8
30
Зеленый
Электропривод регулировки положения сидений

9
15
Синий
Измерительные приборы, лампа сигнала заднего хо­да, круиз-контроль

10
15
Синий
Аварийная световая сигнализация

11
15
Синий
Система управления двигателем

12
30
Зеленый
Элекгростеклоподьемники

13
20
Желтый
Очистители фар головного освещения

14
20
Желтый
Очиститель / омыватель ветрового стекла

15
20
Желтый
Очиститель заднего стекла

Еще один вариант расположения блока предохранителей и реле в салоне авто.

Ремонт

Прежде, чем приступить к инструментальной проверке системы электрооборудования, необходимо визуально определить состояние самых простых элементов системы — предохранителей, проводов и разъемов.

Для более детального осмотра, разборки и ремонта вам понадобятся следующие инструменты:

• вольтметр;
• омметр;
• набор со щупами;
• накидной провод.

Решение основных проблем с электрооборудованием, с которыми можно справиться самостоятельно.

1. Проверка напряжения. При помощи вольтметра проверьте целостность участка электроцепи между аккумулятором и элементом электрооборудования.
2. Короткое замыкание. Вольтметр или контрольную лампочку подсоедините к клеммам подключения предохранителя. В норме напряжения не будет. Так нужно проверить провод на всем участке. На том месте, где лампочка загорается, происходит короткое замыкание.
3. Надежность заземления. При отсоединенном аккумуляторе, провода контрольной лампочки подносят к “массе” источника питания и к проверяемому элементу. При загоревшейся лампочке, отмечают, что заземление в норме.
4. Разрыв в цепи. Эта поломка чаще всего обусловлена проблемами в соединении. Иногда можно просто потрясти подозрительный провод, и проблема самоустранится.

Несмотря на то, что многие проблемы с электрооборудованием можно решить самостоятельно, рекомендуем все-таки доверить решение данных проблем профессионалам. Диагностика и ремонт автомобильного оборудования требует специальных знаний и опыта.

0 комментариев

Автомобильные гиганты сегодня выпускают автомобили, оборудованные системами ЭБУ. Эти электронные блоки управления при помощи датчиков…

Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…

Mazda MPV — автомобиль японского производства, рассчитанный на 7 посадочных мест. В некоторых азиатских странах модель…

Электрические схемы Mazda 626

1. Схема зарядки аккумулятора и стартера автомобиля с автоматической коробкой передач и механической коробкой передач:

2. Схема электрооборудования двигателей ФС с АКПП. Органы управления компьютерами, коробками передач и системами зажигания:

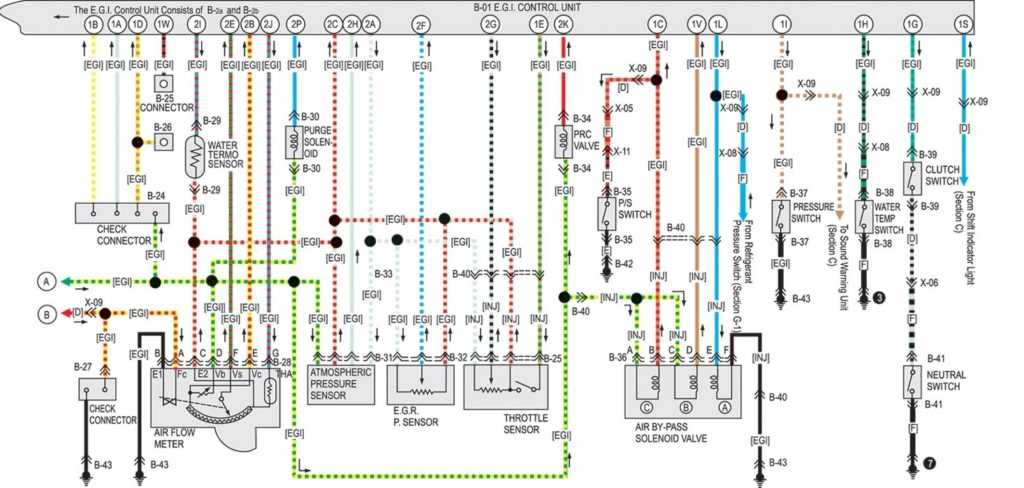

3. Схема двигателя Mazda 626. FP / FS с МКПП. Компьютер управления двигателем. А также двигатель КЛ:

4. Схема подключения питания двигателей FP / FS и KL:

5. Вентилятор охлаждения:

6. Схема совмещения приборов Mazda 626 GE:

7. Омыватели и дворники ветрового стекла, а также противотуманные фары и цепь основного освещения:

8. Схема подключения Mazda 626 GE. приводы регулировки положения фар и задних противотуманных фар, а также освещения номерного знака, стояночных и задних фонарей:

9. Указатели поворота и аварийные огни. Фонари заднего хода:

10. Схема отопителя и кондиционера:

11. Схема подключения двигателя КЛ. Компьютер управления АКПП и подсветкой:

12. Осветительные лампы и светильники для дома:

13. Схема Mazda 626 GE. лампы освещения моторного отсека, багажника, прикуривателя, часов, обогревателя заднего стекла и электростеклоподъемников:

14. Центральный замок и электрические наружные зеркала заднего вида:

15. Схема подключения рулевого компьютера полного привода Mazda 626 GE 1992-1997 гг. И антиблокировочной тормозной системы ABS:

16. Пояснения к электросхемам автомобилей, выпущенных до 1992 года с двигателями F8 и FE:

17. Схема зарядки аккумулятора и стартера автомобиля с автоматической коробкой передач:

18. Схема Mazda 626 (GD, GV) 1989? 1992 г. двигатели 1,8, 2,0 литра с МКПП. ЭБУ двигателя, система зажигания и предпусковой подогреватель карбюратора:

19. Двигатель 1,6 л. Система зажигания и электронный блок управления двигателем автомобиля, а также приборная панель:

20. Схема дворников, омывателей, фар и фонарей:

21. Управление освещением. Схема подключения Мазда 626 (ГД, ГВ) 1989? 1992. поворотники, аварийная сигнализация, задние фонари и звуковой сигнал:

22. Система охлаждения, отопитель и кондиционер. Схема обогрева заднего стекла, прикуривателя, часов и освещения багажника:

23. Зеркала заднего вида с электроприводом. Схема для двигателей Mazda 626 1.8, 2.0 л (GD, GV) 1989? 1992. автоматическая регулировка высоты:

24. Схема аудиосистемы, круиз-контроля и электростеклоподъемников:

25. Схема подключения. дверные фонари и лампы внутреннего освещения, зажигания и пространства для ног, а также центрального замка:

26. Схема электрозамка люка и замка багажника. 5-я дверь:

27. Электросхемы автомобилей, изготовленных до 1992 года с двигателями DOHC:

5 копеек о Mazda 626

savagebk


Смоленск
10 лет назад Сообщений: 13

626, 1999 год, 1991 куб. см., Бензин, Коробка, Передний привод, AHR?

Сравнивать не с чем, т.к. первая. Вроде резвая, 136 лошадей.
Универсал — очень удобно, практически никогда не задумываюсь об объеме груза. Ремонт передней подвески этой весной обошелся в 100 уев, практически ничего по сравнению с немцами того же возраста.
Хм. Недостатки, да не главные все: слабоват кондиционер, иногда без видимых причин поскрипывает передняя панель и обшивка передних дверей, потом так же беспричинно перестает. Туговато врубается задняя передача, после повторного выжимания сцепления врубается всегда легко.
Вытекли задние амортизаторы прошлой осенью. Честные универсаловские обошлись 280 уев за пару.

Полезный отзыв?
/

(+79/-8)

bradobrej
9 лет назад

626, 1998 год, 2000 куб. см., Дизель, Коробка, Передний привод

машинка хоросшая сам катаюс уже 4 года доволен много не просит и не прихотлива
кушает не много,сам из риги,пробки по утрам дай боже,расход при спокойной езде 6,5л
по трассе 4,5л
салон приятно болшой,да и я не маленький
эти две зимы при морозе 25-28 заводился с пол тычка,»то не скажеш о некоторых бензиновых
движках
с маслом вообще проблем нету, между заменой не добавляю
при желании нееобходимости можно дать хорошего кокса,да и заодно просратся
ржавет задние арки
раз в год надо делать профилактику суппортов,закисают направляющие пальцы
жестковата,но ето скорее плюс на трассе,устойчива даже о»ень,но в городекаждая яма в копчике
при покупке поменял зубчатый ремень,ролики и натяжитель,ремни на генераторе и кондее
в процессе -шаровые,солдатики, сайлентблоки
и ето все за 4 года

Полезный отзыв?
/

(+66/-3)

alxstruk
9 лет назад

626, 1999 год, 2000 куб. см., Бензин, Коробка, Передний привод

Машина-трудяга. Заводится даже в лютые по украинским меркам холода (-35)
Хороший дорожный просвет (150мм). Вместительный багажник. Непробиваемая (в разумных пределах) подвеска, хотя, честно говоря, жесткая. 136 лошадиных сил двухлитрового двигателя вполне достаточно. Мой расход 9,5 — 95 или 8,5 -98го.
По трассе (замерял во время 1000км поездки в Белоруссию) примерно 7 л/100км при скорости 90. Манера езды неспешно-пенсионерская.
Почему-то подлокотник только у водителя. Нет кнопки на пятой двери для её открытия (либо ключами либо рычагом из салона). Сверчки в салоне, много. Гремит задняя полка (посажу на магниты).
Из того что досаждало. Следите за задними суппортами — клинят иногда. Требуют разборки и смазки 2 раза в год. Из за жесткого стабилизатора ежегодным расходником становятся задние «косточки» (не знаю как научно назвать).
В жару +35 и выше в пробке если включить кондиционер, то можно заглохнуть. Кондиционер слабоват и «отупляет» машину. Последние два года почему то по шву расходится бензобак (причину не знаю). Ржавеют задние арки, так как там забивается влажная грязь. Умирали задние пневмоопоры пятой двери, заменил на опоры от соболя ))))).

Полезный отзыв?
/

(+48/-3)

Посмотреть
еще 94 мнения
Добавить 5 копеек о Mazda 626

Предохранители Mazda 626

Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей в моторном отсеке мазда 626.

Расположен рядом с аккумуляторной батареей.

Назначение предохранителей под капотом.

Номер	Сила тока, А	Цвет	Элементы защищаемых цепей
1	100	Синий	Главная цепь электроснабжения
2	40	Зеленый	Фары головного освещения
3	40	Зеленый	Электропривод зеркал заднего вида, обогреватель зад­него стекла
4	30	Зеленый	Система впрыска топлива
5	40	Зеленый	Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электро­стеклоподъемники, система зажигания, передние стек­лоочистители
6	60	Желтый	Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений
7	60	Желтый	Антиблокировочная система тормозов (ABS)
8	40	Зеленый	Вентилятор охлаждения двигателя
9	40	Зеленый	Отопитель, кондиционер
10	40	Зеленый	Кондиционер
11	15	Синий	Лампы задних фонарей, лампы стояночного света, ком­бинация приборов, лампа освещения вещевого ящика
12	—	—	—
13	15	Синий	Лампы противотуманного света
14	—		~

Другой вариант блока предохранителей под капотом.

Расшифровка.

Предохранитель	Номинал, A	Цепь предохранителя
1	AD FAN	30	Электродвигатель вентилятора конденса­тора*, предохранитель для различных це­пей
2	ABS	60	Антиблокировочная система тормозов*, предохранитель для различных цепей
3	IG KEY	40	Предохранитель для различных цепей
4	—	—	—
5	BTN	40	Освещение салона, центральный замок*
6	HEATER	40	Отопитель
7	COOLING FAN	30	Электродвигатель вентилятора системы охлаждения
8	—	—	—
9	R. DEF	40	Обогреватель заднего стекла / стекла задней двери
10	INJ	30	Система управления двигателем
11	FOG	15	Противотуманные фары*
12	—	—	—
13	HORN	10	Звуковой сигнал
14	HAZARD	10	Аварийная сигнализация
15	TAIL	15	Габаритные огни, подсветка комбинации приборов
16	HEAD C/U	10	Предохранитель для различных цепей
17	—	—	—
18	DEICER	15	Предохранитель для различных цепей
19	STOP	15	Стоп-сигналы
20	HEAD R	15	Правая фара
21	HEAD L	15	Левая фара
22	—	—	—
23	—	—	—
24	MAIN	100	Главный предохранитель

Блок предохранителей в салоне mazda 626.

Блок находится под кoмбинациeй пpибopoв, для доступа к предохранителям откройте крышку.

Схема расположения предохранителей в блоке.

Назначение.

Номер	Сила тока. А	Цвет предохранителя	Элементы защищаемой цепи
1	20	Желтый	Сигналы торможения, звуковой сигнал
2	15	Синий	Лампы освещения салона, система звуковой аварий­ной сигнализации
3	15	Синий	(Дополнительный предохранитель)
4	30	Зеленый	Электрические замки дверей
5	15	Синий	Аудиосистема,предохранитель прикуривателя мазда 626, электропривод наруж­ных зеркал заднего вида
6	15	Синий	Электропривод люка
7	15	Синий	Указатели поворота
8	30	Зеленый	Электропривод регулировки положения сидений
9	15	Синий	Измерительные приборы, лампа сигнала заднего хо­да, круиз-контроль
10	15	Синий	Аварийная световая сигнализация
11	15	Синий	Система управления двигателем
12	30	Зеленый	Элекгростеклоподьемники
13	20	Желтый	Очистители фар головного освещения
14	20	Желтый	Очиститель / омыватель ветрового стекла
15	20	Желтый	Очиститель заднего стекла

Другой вариант расположения предохранителей в салоне.

Предохранитель	Номинал, A	Цепь предохранителя
1	R. SOCKET	15	Дополнительное оборудование*, предо­хранитель для различных цепей
2	WIPER	20	Стеклоочистители и омыватели
3	А/С	15	Кондиционер*, электропривод люка*, предохранитель для различных цепей
4	RADIO	15	Магнитола*, предохранитель для различ­ных цепей
5	R.WIPER	10	Стеклоочиститель заднего стекла / стек­ла задней двери*, предохранитель для различных цепей
6	ST/SG	7,5	Блок управления двигателем
7	—	—	—
8	ROOM	10	Освещение салона, подсветка багажника / багажного отделения
9	MIRR DEF	7,5	Подогрев зеркал, предохранитель для различных цепей
10	—	—	—
11	DOOR LOCK	30	Центральный замок*, предохранитель для различных цепей
12	TAIL	15	Предохранитель для различных цепей
13	—	—	—
14	ENGINE	10	Система управления двигателем, систе­ма ABS*
15	METER	10	Комбинация приборов, указатели поворо­тов, фонари заднего хода
16	P/WIND	20	Электропривод стеклоподъемников*
17	P/WIND	30	Электропривод стеклоподъемников*
