Блок предохранителей в салоне

Реле на обратной стороне блока предохранителей салона Монтажный блок салона Альмера Классик имеет самое распространенное место установки, в пространстве под рулём ближе к двери водителя. Смонтирован в специализированном бардачке. При необходимости замены дополнительных реле, понадобится извлечь блок из посадочного места, так как они установлены с тыльной части и обеспечивают функционирование следующих устройств:

  • 1 – комплекса кондиционирования;
  • 2, 3 – зажигания;
  • 4 – вспомогательных электрических механизмов.


Блок предохранителей Альмера Классик в салоне Лицевая сторона салонного монтажного блока состоит из следующих устройств с плавкими вставками (большая часть которых имеет номинальный ток 10А – 4, 5, 6, 8, 10, 13, 14, 15, 17, 18, 20-26):

  • 1, 2 – электрический мотор комплекса отопления (15А);
  • 3, 12 – резерв;
  • 4 – поворотники;
  • 5 – лампочка заднего хода, освещение панели приборов;
  • 6 – ABS;
  • 7 – дворники (20А);
  • 8 – подогрев кресел переднего ряда;
  • 10 – вспомогательные приемники;
  • 11 – обогрев заднего стекла (20А);
  • 13 – фары;
  • 14 – форсунки комплекса подачи топливной смеси;
  • 15 – часы, приборная панель;


Блок предохранителей Альмера Классик в салоне

  • 17 – обогрев и регулировка внешних зеркал;
  • 18 – освещение внутреннего салонного пространства;
  • 19 – центральный замок (15А);
  • 20 – салонные фонари;
  • 21 – мультимедиа;
  • 22 – ЭБУ силового агрегата;
  • 23 – подушки безопасности;
  • 24 – кондиционер;
  • 25 – АКПП;
  • 26 – зажигание.

Также на наружной поверхности установлены релейные устройства для обеспечения работы:

  • 1 – стеклоподъёмников;
  • 2 – задней противотуманки;
  • 3 – центрального замка.


Реле на лицевой стороне блока расположены правее, номера им присвоены сверху вниз

Заглянем в моторный блок

Пространство под капотом представлены другими «защитниками». Их список достаточно обширен: элементы предохраняют многочисленные системы автомобиля — от аккумуляторной батареи и генератора до пробки горловины омывателя в бачке стекла.

Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом:

Рис. 4. Схема предохранителей в моторном блоке.

Схема для ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле (в числе фары, топливный насос, двигатели вентиляторов).

Рис. 5 Реле в моторе.

Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал :

R1 — вентилятор (задействован радиатор от охладительной системы);

R2 — передние «противотуманки»;

R4 — сигнал для рулевого колеса;

R5 — вентилятор радиатора;

R6 — свет для фар и в салоне;

R7 — функционал стартера.

Блок предохранителей Альмера N16 в салоне

Салонный монтажный блок Ниссан Альмера Н16 состоит из комплекса предохранителей и реле. Для него отведено место в левой нижней части передней консоли со стороны водительской двери. Блочок закрыт крышкой, которая открывается как на перчаточном ящике.

Релейная часть выполнена семью элементами. Четыре из них расположены на лицевой стороне:

  • R1 – передние фары;
  • R2 – комплекс управления дроссельным узлом;
  • R3 – электропривод стекол;
  • R4 – задние противотуманки.

Оставшиеся три расположены с тыльной стороны блока:

  • R1 – система зажигания;
  • R2 – нагнетатель мотора;
  • R3 – вспомогательное оборудование.

Предохранители имеют следующие зоны ответственности:

  • 1 – электрический привод боковых зеркал;
  • 2 – стоповые огни;
  • 3 – розетка;
  • 4, 6, 26 – используется для дополнительного оборудования;
  • 5 – поворотники, световое оповещение аварийной остановки;
  • 7 – обогрев заднего стекла;
  • 8 – лямбда-зонд;
  • 9, 10, 12 – подсветка панели приборов, бардачка, центральной консоли, система питания приборной панели;
  • 11 – АКПП;
  • 13 – освещение салонного пространства;
  • 14, 16 – вентилятор отопительного комплекса и кондиционера;
  • 15 – кондиционер;
  • 17 – инжектор;
  • 18 – подушки безопасности;
  • 19, 24 – вспомогательное электрооборудование;
  • 20 – электронный блок управления мотора;
  • 21 – система запуска;
  • 22 – прикуриватель;
  • 23, 32, 33, 34 – не задействован;
  • 25 – дворники;
  • 27, 28 – омывающий комплекс переднего и заднего стекла;
  • 29 – насос подачи топлива;
  • 30 – приборы учета скорости, оборотов и температуры двигателя, уровня топлива;
  • 31 – ABS.

Указанные предохранители оснащены плавкими вставками на следующие номинальные токи:

  • 7.5А – 4, 26,
  • 10А – 1, 2, 6, 8-13, 15, 17, 18, 20, 21, 30, 31;
  • 15А – 3, 5, 14, 16, 22, 27, 28, 29;
  • 20А – 7, 19, 24, 25.

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

Блок в салоне альмера классик

Он расположен в панели приборов с левой стороны, за небольшим ящиком.

Схема

Описание

1 15А Электродвигатель отопителя
2 15А Электродвигатель отопителя
3 Резерв
4 10А Указатели поворота
5 10А Комбинация приборов и фонари света заднего хода
6 10А Анти блокировочная система тормозов
7 20А Стеклоочистители
8 10А Обогрев передних сидений
9 15А Топливный насос
10 10А Дополнительные потребители
11 20А Обогрев заднего стекла
12 Резерв
13 10А Фары
14 10А Форсунки системы впрыска топлива
15 10А Комбинация приборов, часы
16 15А Прикуриватель
17 10А Наружные зеркала заднего вида
18 10А Плафон освещения салона
19 15А Замки дверей
20 10А Стоп-сигналы
21 10А Автомагнитола
22 10А Система управления двигателем
23 10А Подушки безопасности
24 10А Кондиционер
25 10А Система управления автоматической коробкой передач
26 10А Система зажигания

Реле лицевой части

  1. реле стеклоподъемников;
  2. реле заднего противотуманного фонаря;
  3. реле центрального замка

Реле тыльной стороны

  1. реле системы кондици­онирования;
  2. 1-е реле зажигания;
  3. 2-е реле за­жигания;
  4. реле дополнительного оборудования.

Самый расходный элемент

Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за работу прикуривателя отвечает элемент под номером 22. На самом деле, этот оказывается самым «проблемным», поскольку и ломается чаще всего. Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания самых различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки (последние, правда, работают при помощи специальных преобразователей).

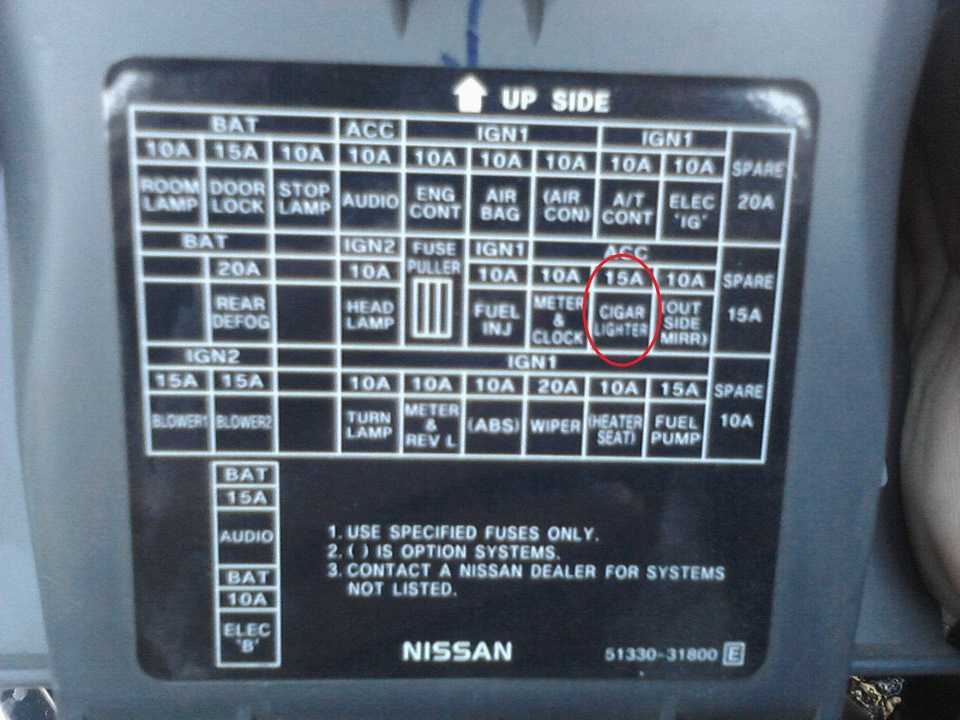

Прикуриватель Ниссан Альмера н16

Вариантов поломки тут два — или придется ставить нового «защитника» (это еще будет считаться «малыми жертвами»), или уже менять сам прикуриватель

Важно сделать это правильно

Процесс замены как в салонном, так и моторном варианте будет аналогичным. Можно рассмотреть процесс замены салонного варианта :

  1. Открывается капот и отключается аккумулятор.
  2. Следом снимается крышка от элемента, где находится сам блок.
  3. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.
  4. Извлечь при помощи щипцов, если такой все же найден.
  5. Установить новый и собрать в обратном порядке.
  6. Не забыть подключить аккумулятор.

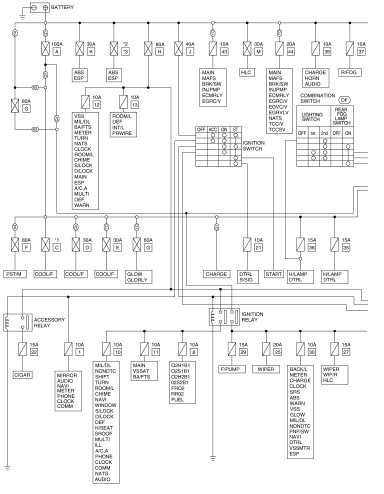

Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.

В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

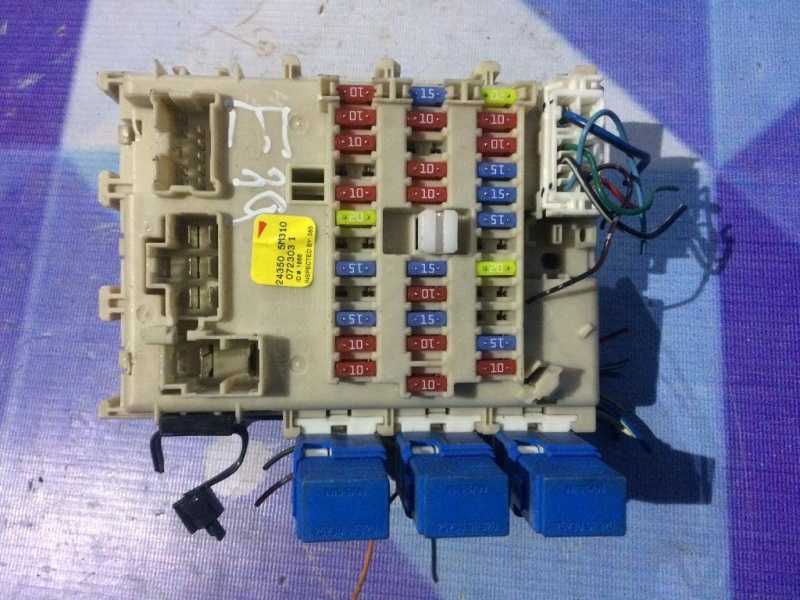

БП в салоне

Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля

За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.

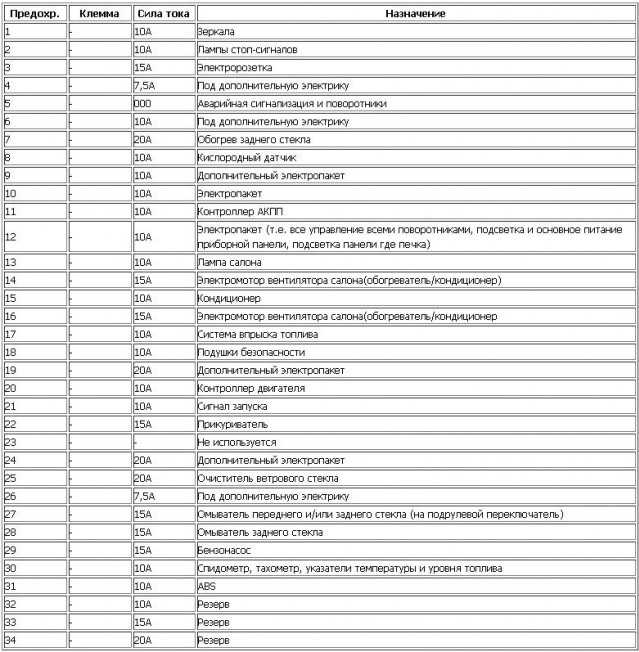

Таблица обозначения каждой детали блока, расположенного в салоне авто

Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер Предназначение
R1 Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет.
R2 Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной.
R3 Отвечает за функционирование электрических стеклоподъемников.
R4 Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Если вы заметили, что , то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.

Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.

Три реле, расположенные с обратной стороны монтажного БП в салоне авто

Номер Предназначение
R1 Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
R2 Отвечает за работу нагнетателя двигателя.
R3 Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.

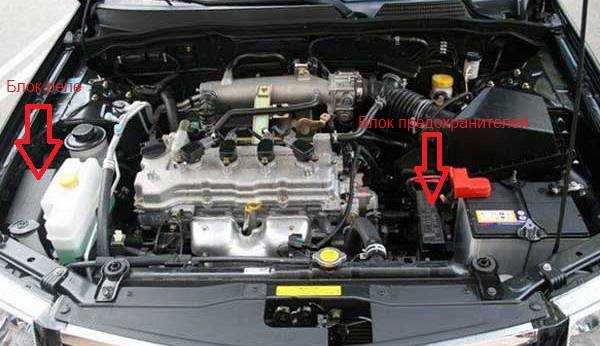

БП в моторном отсеке

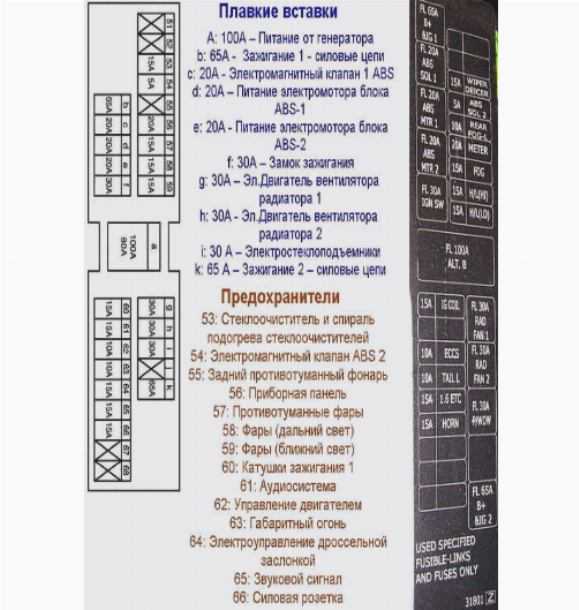

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.

Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгоранияОписание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем

Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.

Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя

Номер Предназначение
R1 Отвечает за работу третьего реле вентилятора радиатора охладительной системы.
R2 Без этого элемента будет невозможна работа ламп передних противотуманных фар.
R3 Этот компонент отвечает за функционирование кондиционера.
R4 Реле сигнала рулевого колеса.
R5 Также обеспечивает работоспособность вентилятора радиатора.
R6 Отвечает за функционирование всех фар и света в салоне транспортного средства.
R7 От этого реле зависит работа стартера.

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

Ойнатқышты басқару элементтерін көрсету

Автоматты түрде ойнату

  • Жарияланды 2017 ж. 14 Қыр.
  • Демонтируем салонный блок предохранителей на автомобиле Ниссан Альмера Классик, а также смотрим маркировку реле.ДАННОЕ ВИДЕО НЕ ЯВЛЯЕТСЯ ТЕХНИЧЕСКИМ ПОСОБИЕМ. ПАРТНЕРКА AIR:join.air.io/proauto32Подписка на канал kzclip.com/channel/UCEIi..БУДУ ОЧЕНЬ РАД ВИДЕТЬ ВАС У СЕБЯ В ПОДПИСЧИКАХ НА КАНАЛЕ!
  • Автокөліктер мен көлік құралдары

Заглянем в моторный блок

Пространство под капотом представлены другими «защитниками». Их список достаточно обширен: элементы предохраняют многочисленные системы автомобиля — от аккумуляторной батареи и генератора до пробки горловины омывателя в бачке стекла.

Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом:

Рис. 4. Схема предохранителей в моторном блоке.

Схема для ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле (в числе фары, топливный насос, двигатели вентиляторов).

Рис. 5 Реле в моторе.

Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал :

R1 — вентилятор (задействован радиатор от охладительной системы);

R2 — передние «противотуманки»;

R4 — сигнал для рулевого колеса;

R5 — вентилятор радиатора;

R6 — свет для фар и в салоне;

R7 — функционал стартера.

Схема и расшифровка предохранителей на Nissan Almera Classic

Найти схему с расшифровкой и распиновкой можно на обороте крышки монтажного модуля.

Ниссан Альмера 2006–2008 годов

В салонном блоке находятся перемычки, которые отвечают за бесперебойную работу:

  • электропривода отопителя;
  • стоп-сигналов;
  • прикуривателя;
  • дроссельной заслонки;
  • подачи обогрева на лобовое стекло;
  • антиблокировки при торможении;
  • противотуманных фар;
  • стеклоподъемника;
  • катушки стартера;
  • замка зажигания;
  • магнитолы;
  • габаритов;
  • генератора;
  • бензонасоса;
  • форсунок непосредственного впрыска топлива;
  • кондиционера и т.д.

Рядом с АКБ находятся вставки, которые связаны с такими приборами:

  • вентилятором климатического оборудования;
  • нитями обогрева на заднем стекле;
  • подсветки государственного номерного знака:
  • привода щеток дворников;
  • электрокорректора направления света фар и т.д.

В релейном отделе располагается несколько прерывателей:

  • сигнализации;
  • дальнего и ближнего света;
  • диагностического разъема;
  • вентилятора радиатора;
  • автоматической КПП и пр.

Авто 2011–2012 годов

Схема предохранителей на Nissan Almera Classic 2011–2012 гг. совпадает с предыдущей.

Посмотреть обзор на русском языке можно в таблицах:

Общая схема.

Внешний вид

Такое миниатюрное устройство стандартно представляет собой несколько соединенный между собой пластин. Весь корпус обычно покрыт органически стеклом. Изготовление может идти из разных материалов, но общим является то, что между ними вставлен способно легко расплавиться элемент (последний как раз и входит в состав общего замкнутого электрического контура).


Проверка предохранителя на работоспособность.

Итак, есть подозрение, что ниссан альмера н15 (н16) не заводится из-за перегоревшего предохранителя? Чтобы избавиться от проблемы, нужно знать, где расположены эти детали.

Каждый имеющийся в салоне элемент предохранительной системы обязательно промаркирован. Обычно это буква F — она обозначает показатель отношения самого элемента к цепи, которая будет иметь невысокую мощность (на схемах реле бензонасоса обычно отмечен как F13). В соответствии с этим можно рассчитать и сам подаваемый ток: для этого мощность устройства необходимо поделить на цифру 220 — результатом будет ток с единицей измерения в амперах.


предохранитель на бензонасос ниссан схема

Эти цифры нам пригодятся при подборе новых деталей — здесь ток будет равен 15 ампер. Пригодится еще один совет от экспертов — лучше всего ставить оригинальные запчасти (дешевые китайские могут стать причиной постоянной замены).

Схема расположения и замена элементов

Доступ к основному монтажному блоку осуществляется через своеобразный бардачок, который располагается слева от руля под приборной панелью. Чтобы его извлечь, нужно сначала открыть дверь, а затем аккуратно и плавно потянуть крышку. Остальные два размещены в моторном отсеке. Первый находится справа от двигателя и представляет собой небольшую прямоугольную коробку. Второй блок установлен над левой передней фарой примерно на одном уровне с мотором. Расположение же самих предохранителей на наиболее распространенном блоке салона можно найти на схемах, которые предложены ниже.

Схема расположения для Ниссан Альмера Н16:

Схема расположения для Nissan Almera Classic:

Схема расположения для Nissan Almera G15:

Что же касается размещения конкретных цепей, то у каждого из автомобилей они имеют свое место в блоке. Если брать детали, замена которых происходит чаще всего, то стоит остановиться на таких устройствах, как прикуриватель, печка, аудиосистема и система ближнего света. Замена каждого предохранителя происходит в абсолютно одинаковом порядке, поскольку по своему типу они идентичные: отличие только в силе тока и соответствующем ему цвете.

Устройство монтажных блоков предохранителей

  • Монтажный блок в салоне под приборной панелью. Защищает основные цепи потребителей: фары, габаритные огни и поворотники, кондиционер, освещение салона, центральный замок и противоугонный комплекс, и.т.п.
  • Монтажный блок в подкапотном пространстве (моторный отсек). Предназначен для защиты цепей ЭСУД, различных системных датчиков, ABS и ESP, генератора.
  • Дополнительный блок с реле. Контролирует работу мощных потребителей энергии.

Каждая цепь к определённому узлу имеет различные параметры значений номинальной силы тока, выраженной в Амперах. При замене предохранителей, либо плавких вставок, реле учитывают номинал и назначение элементов цепи.

Блок предохранителей в салоне

Реле на обратной стороне блока предохранителей салона Монтажный блок салона Альмера Классик имеет самое распространенное место установки, в пространстве под рулём ближе к двери водителя. Смонтирован в специализированном бардачке. При необходимости замены дополнительных реле, понадобится извлечь блок из посадочного места, так как они установлены с тыльной части и обеспечивают функционирование следующих устройств:

  • 1 – комплекса кондиционирования;
  • 2, 3 – зажигания;
  • 4 – вспомогательных электрических механизмов.

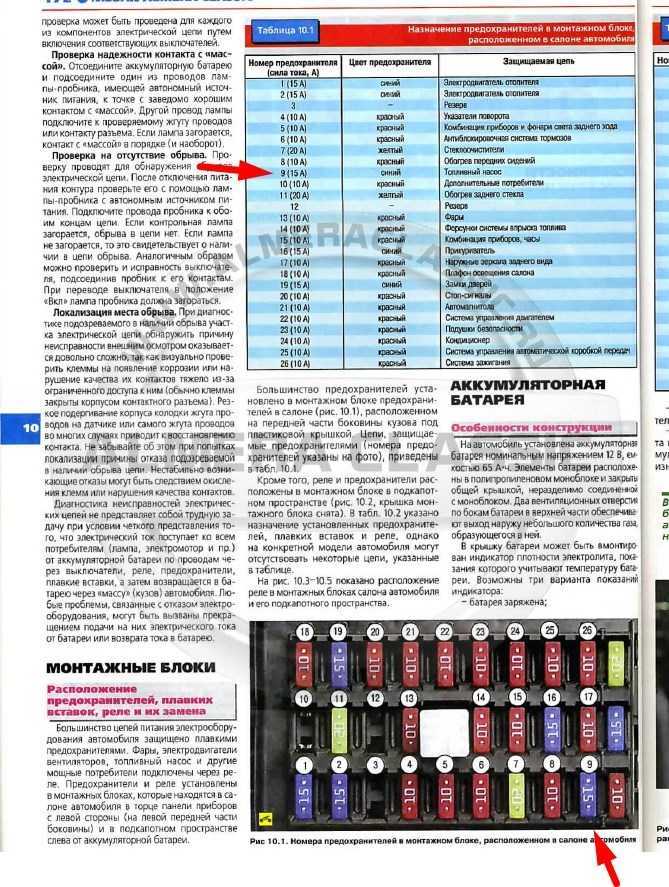

Блок предохранителей Альмера Классик в салоне Лицевая сторона салонного монтажного блока состоит из следующих устройств с плавкими вставками (большая часть которых имеет номинальный ток 10А – 4, 5, 6, 8, 10, 13, 14, 15, 17, 18, 20-26):

  • 1, 2 – электрический мотор комплекса отопления (15А);
  • 3, 12 – резерв;
  • 4 – поворотники;
  • 5 – лампочка заднего хода, освещение панели приборов;
  • 6 – ABS;
  • 7 – дворники (20А);
  • 8 – подогрев кресел переднего ряда;
  • 10 – вспомогательные приемники;
  • 11 – обогрев заднего стекла (20А);
  • 13 – фары;
  • 14 – форсунки комплекса подачи топливной смеси;
  • 15 – часы, приборная панель;


Блок предохранителей Альмера Классик в салоне

  • 17 – обогрев и регулировка внешних зеркал;
  • 18 – освещение внутреннего салонного пространства;
  • 19 – центральный замок (15А);
  • 20 – салонные фонари;
  • 21 – мультимедиа;
  • 22 – ЭБУ силового агрегата;
  • 23 – подушки безопасности;
  • 24 – кондиционер;
  • 25 – АКПП;
  • 26 – зажигание.

Также на наружной поверхности установлены релейные устройства для обеспечения работы:

  • 1 – стеклоподъёмников;
  • 2 – задней противотуманки;
  • 3 – центрального замка.


Реле на лицевой стороне блока расположены правее, номера им присвоены сверху вниз

Предохранители Ниссан Альмера классик: где находятся, замена

Электрическая цепь Ниссан Альмера Классик скомпонована по типу однопроводной схемы: положительный вывод всех потребителей энергии подключен к кузову, отрицательный выведен на «массу». Питание узлов и механизмов во время движения автомобиля происходит от генератора, при неработающем двигателе – от аккумуляторной батареи.

Управление всеми контурами цепи осуществляется через монтажные блоки с реле и предохранителями, которые предназначены для защиты от коротких замыканий и скачков напряжения сети во время включения системы зажигания.

Всего на Альмере Классик установлено три блока, каждый из которых отвечает за работу определённого контура и обеспечивает питание элементов по многопроводной схеме.

Назначение контуров дополнительного реле

Второй монтажный блок и реле в моторном отсеке расположено справа от двигателя и около аккумуляторной батареи. При работе с электрикой автомобиля необходимо выключить систему зажигания и АКБ, сняв клемму «минус».

Вид неисправного предохранителя и сгоревшей плавкой вставки

Проверка напряжения цепи:

  • Один провод тестера подключают к клемме «минус» аккумулятора или выводят на кузовную часть автомобиля.
  • Второй провод тестера закрепляют с помощью зажимных клемм к точке контакта проверяемой цепи, которая должна быть как можно ближе к гнезду разъёма предохранителя – электропроводку проверяют по всей длине.
  • При исправной проводке контура лампочка индикатора загорается, далее проверяют остальные цепи и реле.

Тест цепи на короткое замыкание:

  • Предохранитель вынимают из гнезда и подключают один провод тестера непосредственно к контакту в разъёме.
  • Вместо предохранителя к разъёму подключают контрольную лампу, либо пробник с индикатором.
  • Второй провод тестера выводят на «массу».
  • Напряжение в цепи должно отсутствовать.
  • Далее необходимо аккуратно подёргать проводку цепи по всей длине: если лампа (или индикатор на пробнике) начинает мигать, то на данном участке есть повреждение изоляции, которое вызывает короткое замыкание. Проводку в этом случае меняют на новую по всей длине контура цепи.

Проверка контактов «на массу»:

  • Снять клеммы с аккумуляторной батареи.
  • Один провод пробника подключают к автономному источнику питания 12В.
  • Второй провод подсоединяют к контакту на разъёме «масса»: если индикатор или контрольная лампа горит, то контакт на «массу» работает нормально.

Обрыв, нарушение изоляции или контактов обнаружить визуально практически невозможно – иногда простое подёргивание проводки восстанавливает работу цепи, однако это является признаком нарушения и при дальнейшей эксплуатации обязательно вызовет отказ элемента в электрооборудовании.

При замене предохранителей важно соблюдать главное условие – номинальное значение в амперах должно всегда соответствовать номинальной силе тока в цепи, которая указана на гнезде монтажного блока, а также на самом предохранителе

Как провести ремонт трапеции

Медленно работающие стеклоочистители указывают, что недоработки «ждут» в трапеции. Например, если трапеция стеклоочистителя ниссан альмера тино не будет вовремя смазана, то это однозначно грозит поломкой. Ничего сложного в ремонте этой детали нет.

Проводим ремонт трапеции

Для начала приготавливается инструментарий. Сюда относятся:

  • ключ на 14;
  • крестовая отвертка;
  • головка на 10.

Чтобы не навредить своими действиями, предлагается четко следовать инструкциям. Рекомендации будут такими:

С поводков стеклоочистителя снимаются пластиковые колпачки.
Ключом откручиваются гайки крепления.
Снимать сами подъемники нужно очень осторожно (лучше при помощи специального съемника).
После этого при помощи крестовой отвертки снимаются клипсы с обеих сторон. Вытаскиваем их.
Также с обеих из сторон снять накладки (просто потянув вверх)

Затем можно легко отсоединить трубку, по которой подается стеклоомывающая жидкость.
Снять скобы (их 5 штук), разведя язычки и потянув их наверх.
Теперь пластиковое корыто можно вытащить и увидеть саму трапецию вместе с двигателем.
Выкрутить головкой все три болта.
Отсоединить клемму от электродвигателя.
Конструкцию легко можно достать.

Можно внимательно рассмотреть трапецию. Заметно, что рычаги соединяются между собой шарнирами? Единственное замечание, что обычно они бывают пластиковыми. Это и приводит к тому, что подобный материал стачивается и уже не будет защелкиваться на штыре из металла. Здесь можно поставить новый шарнир (очень часто самодельный), только обязательно следует предусмотреть такой зазор, чтобы вся конструкция трапеции могла свободно двигаться.

Еще про Ниссан: Фары Ниссан Альмера классик в Балашихе купить недорого в интернет магазине с доставкой | 40NOG

Проблемой этой части становятся загрязненные оси

Их можно осторожно выкрутить и почистить окислов и коррозии, которые не дают нормально прокручиваться дворникам. Делается это следующим образом:

  1. Оттянув в сторону, снять стопорную шапку — под ней расположены две тонкие шайбы и резиновое кольцо
  2. Детали тщательно очищаются.
  3. Рекомендуется намазать смазкой для шрусов.
  4. Сборка в обратном порядке.

Такая процедура обязательна при подозрении на медленную работу стеклоочистителей. В противном случае, перегорит мотор, а это уже чревато денежными вложениями.

Дополнительную информацию советуем поискать тут.

Блок реле и предохранителей под капотом Ниссан Альмера Классик

Схема блока предохранителей в моторном отсеке Ниссан Альмера Классик

Описание

Номер предохранителя Защищаемая цепь Номинальный ток, А
1 Резерв
2 Резерв
3 Резерв
4 Звуковой сигнал 15
5 Дроссельная заслонка 15
6 Габаритные огни 10
7 Система управления двигателем 10
8 Резерв
9 Катушки зажигания 15
10 Цепь замка зажигания 30
11 Антиблокировочная система тормозов 20
12 Антиблокировочная система тормозов 20
13 Антиблокировочная система тормозов 20
14 1-й главный предохранитель 65
15 Резерв
16 Резерв
17 Обогрев ветрового стекла 15
18 Антиблокировочная система тормозов 5
19 Задний противотуманный фонарь 10
20 Комбинация приборов 20
21 Противотуманные фары 15
22 Дальний свет фар 15
23 Ближний свет фар 15
24 Генератор 100
25 1-й электродвигатель вентилятора радиатора 30
26 2-й электродвигатель вентилятора радиатора 30
27 Стеклоподъемники 30
28 Резерв
29 2-й главный предохранитель 65

Схема блока реле под капотом Ниссан Альмера Классика

Описание

  1. реле ближ­него света фар;
  2. реле противоугонной сигнализации;
  3. реле дальнего света фар;
  4. 2-е реле вен­тилятора радиатора;
  5. диагностический разъем ABS;
  6. 1-е реле вентилятора радиатора;
  7. реле звукового сигнала;
  8. реле кондиционера;
  9. реле автоматической коробки передач;
  10. 3-е реле вентилятора радиатора.

Устройство монтажных блоков предохранителей

  • Монтажный блок в салоне под приборной панелью. Защищает основные цепи потребителей: фары, габаритные огни и поворотники, кондиционер, освещение салона, центральный замок и противоугонный комплекс, и.т.п.
  • Монтажный блок в подкапотном пространстве (моторный отсек). Предназначен для защиты цепей ЭСУД, различных системных датчиков, ABS и ESP, генератора.
  • Дополнительный блок с реле. Контролирует работу мощных потребителей энергии.

Каждая цепь к определённому узлу имеет различные параметры значений номинальной силы тока, выраженной в Амперах. При замене предохранителей, либо плавких вставок, реле учитывают номинал и назначение элементов цепи.

Рекомендации по диагностике электрооборудования

Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя

Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь

Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.

Понравилась статья? Поделиться с друзьями:
Едем на сервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
