Как самостоятельно заменить салонный фильтр в автомобилях nissan almera

Замена салонного фильтра

• фильтр салона;
• крестовая отвертка;
• ветошь;
• пылесос, любой другой аналог для продувки гигроскопического волокна;
• фонарик для увеличения зоны видимости.

Пошаговая инструкция: по замене на Nissan Almera G15

• Выключаем зажигание, выжимаем ручник.
• Открываем переднюю пассажирскую дверь.
• Отщелкиваем пластиковую крышку вещевого ящика. Извлекаем корпус, опускаем его на пол.
• Отщелкиваем крышку корпуса очистителя. Извлекаем фильтр.
• Продуваем корпус пылесосом, проводим дефектовку, исключаем трещины, вмятины.
• Укладываем новый фильтр положением «Стрелка вверх».
• Защелкиваем крышку, проверяем плотность посадки.

Установка очистителя своими руками завершена. Последующая профилактика через 15 тыс. км.

Как известно, автомобили Renault Logan, Sandero, Лада Ларгус и наш Nissan Almera 2013 имеют общую базу. Также как и свои собратья, автомобиль Ниссан Альмера не имеет предустановленного салонного фильтра воздуха.

Попробуем разобраться, как ставить этот салонный фильтр на наш народный автомобиль.

Поначалу для удобства работы можно снять пассажирское сиденье. Если вы не очень крупного телосложения, возможно, вы сможете влезть в пространство под торпедо и без снятия сиденья.

Снятие переднего пассажирского сиденья

После снятия сиденья рабочее пространство увеличивается, и работать намного легче. Рекомендуем использовать следующий набор инструментов (как на картинке):

Рекомендуемый набор инструмента

Находим заглушку такого вида

Заглушку ищите под торпедой с пассажирской стороны

Пластмасса использована не очень мягкая (ну и не очень жесткая), поэтому берем крепкий нож и начинаем вырезать по контуру.

Подчистить края и почти готово…

Останется установить фильтр. Хочется отметить, что фильтры для автомобилей Nissan/Renault/ Лада Ларгус идентичны. Примерный список подходящих салонных фильтров:

Alko MS-6283 AMC Filters NC2008 Bigfilter GB-9906 Bigfilter GB-9906/C Blue Print ADN12506 Bosch 1987432120 Cabin Filter fFS-031 C Champion N181 Champion N181/609 Clean NC2195 Coopers ACE112 Corteco 80000074 Crosland E411 Delphi TSP0325178 Delphi TSP0325178C Denso DCF057P Eolo 1561 Eolo 2561 -уголь Eolo G668 -уголь Eolo E1561 Febi 23795 FIAAM PC8128 Filtron K1152 Fram CF9691 Goodwill AG557 Goodwill AG136 / уголь GUR C1480E Hengst E2905LI HL Group Oy 410-8025 HL Group Oy 411-0074-0 Jakobs Autoteile J1 341 015 Jakoparts (Nipparts) J1341015 Japan Cars B41012JC Japan Cars K1152 Knecht (mahle Filter) LA230 Kolbenschmidt 50 013 786 Mann & Hummel CU1829 -уголь MAHLE LX 773 Mapco 65531 Meat&Doria 17327F Mfilter K-978 Nipparts J1 341 015 Nippon pieces N135N13 Nissan 27891-AX010 Purflux AH207 Sakura AC2505 Sakura CA1806 SCT SA1185 Shibato S04.107.1 Ufi 53.104.00 Valeo 698 753 WIX WP6990 Zaffo 480 Zaffo 4800

Видео по установке

Какой салонный фильтр выбрать?

Состоит фильтр салона из специального фильтрующего элемента. Запахи, различные вредные вещества, примеси проходят через слои такого элемента, оседая на волокнах, тем самым очищая воздух. Воздухоочиститель представляет собой конструкцию прямоугольной формы. Внутри нее расположен многослойный гофрированный материал. Он способен удерживать до 96% пыли.

Существуют два типа:

• простой – основой его служит элемент из волокнистого полипропилена;
• угольный – между полипропиленовыми пластинами размещен активированный уголь.

Снимаем бардачок

Помимо оригинального салонного фильтра Альмера Классик, существуют и его аналоги:

• NAC CCF0116
• Sakura CA-1875
• MANN-FILTER 7799CH
• Japanparts FAA-NS5
• FORTECH FS013

Almera N15

С этой версией Almera не возникает особых сложностей, когда требуется замена салонного фильтра. Версии N15 с завода получали стандартный фильтр салона бумажного типа.

Нельзя сказать, что у автомобиля оптимальным и максимально простой доступ к этому расходнику. Но нет никаких проблем в том, чтобы заменить его своими руками.

Первым делом определимся, где находится искомый фильтр очистки салонного воздуха. Тут всё просто. Искать элемент нужно за вещевым ящиком, то есть бардачком.

Замена и установка салонного фильтра в случае с Almera N15 выглядит следующим образом:

• Сначала снимается вещевой ящик. Для его демонтажа нужно найти под самим бардачком по краям два специальных крепёжных винта. Они выкручиваются вручную, и отыскать их даже на ощупь не сложно.
• Убрав эти пластиковые клипсы-фиксаторы, можно открыть ящик, немного его изогнуть и вытащить с посадочного места. Только не забудьте предварительно убрать всё лишнее из бардачка.
• Теперь Almera преподносит ещё один небольшой сюрприз. Это металлическая планка, которая не даст просто так вытащить фильтр. Установленный ограничитель снимается после выкручивания 4 саморезов.
• Вооружившись шуруповёртом с реверсом или обычной отвёрткой, открутите все 4 крепления. Уберите металлическую планку в сторону. Не потеряйте сами саморезы.
• Расположенный за планкой фильтр салона здесь не один. Если быть точнее, то это один элемент, но состоящий из 2 частей.
• Чтобы вытащить расходник, за него нужно просто схватиться рукой и потянуть на себя. Наличие или отсутствие фиксатора зависит от того, не был ли он ранее сломан. Элемент не самый надёжный и долговечный, потому часто на Almera N15 фиксатора не оказывается. Но это не страшно, поскольку фильтр и без него будет хорошо удерживаться в своём гнезде.
• Вытащив один и второй фильтр, который должен располагаться вертикально, проверьте проём на предмет загрязнений. Будет правильно воспользоваться пылесосом с плоской насадкой или продуть пространство с помощью компрессора и сжатого воздуха. Тут уже ориентируйтесь по степени загрязнения.
• Теперь нужно взять новый фильтр 2 в 1 и правильно расположить их. Сначала вставляется нижняя часть, а затем в проём устанавливается второй компонент.
• Следите за тем, чтобы стрелки на корпусе фильтра были направлены в нужную сторону. А именно в сторону водителя, то есть стрелка повёрнута влево.

На этом замена салонного фильтра практически завершена. Остаётся только закрутить обратно металлическую планку на все 4 самореза, и установить на место вещевой ящик.

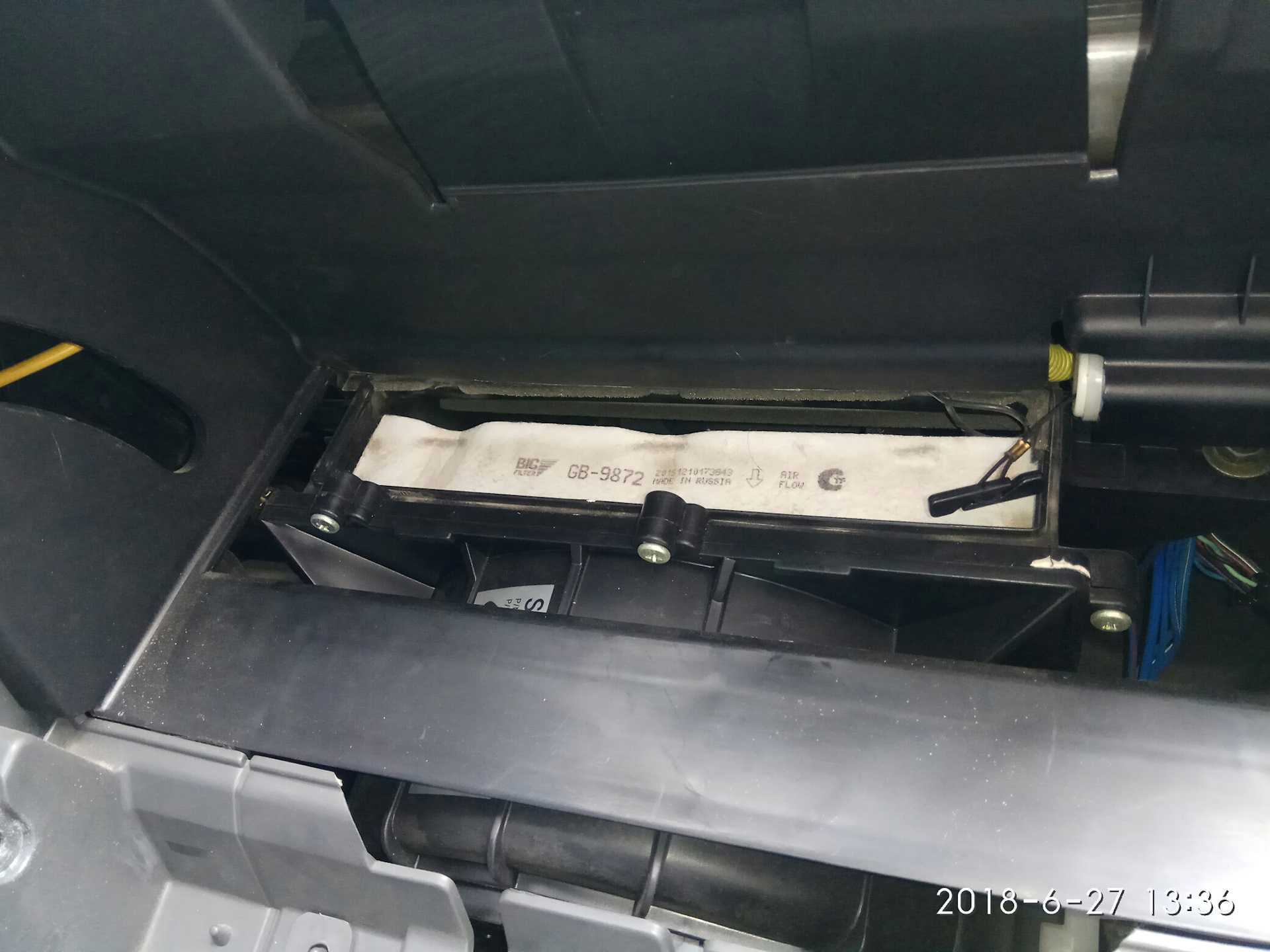

Установленный салонный фильтр Nissan Almera

Не рекомендуется выполнять замену расходника в соответствии с установленным регламентом. Цифра в 15 тысяч километров не отвечает реальному ресурсу фильтра. Даже в сравнительно умеренных условиях эксплуатации очиститель салонного воздуха загрязняется за 10-12 тысяч километров, нарушая циркуляцию воздуха, работу печки и кондиционера.

Оптимальным интервалом замены считается от 6 до 10 тысяч километров. Для городской эксплуатации лучше использовать угольные фильтры. Если вы проживаете в пригороде, ездите по пыльным дорогам, но смога и выхлопа нет в масштабах крупного города, подойдёт и обычный бумажный расходник.

Меняем салонный фильтр Альмера Классик

Основное задача салонного фильтра Альмера Классик – это защита людей, находящихся в автомобиле, а также его салона от грязи, пыли, выхлопа, других вредных веществ. Со временем салонный воздухофильтр изнашивается, забивается. Поэтому его регулярная проверка является необходимой процедурой техобслуживания.

Для смены воздухоочистителя не имеет смысла обращаться в сервисные центры. Операция эта достаточно проста, и справиться с ней не сложно.

Когда и зачем менять фильтр салона?

Эта неприметная деталь расположена в Альмера Классик внутри бардачка. Как правило, необходимость ее замены возникает, когда в салоне возникает стойкий и неприятный запах.

Замена фильтра должна производиться через каждые 10 000 км пробега, при движении по городу, после 20 000 км при совмещенном передвижении (загородная трасса, город, поселковые дороги). Чем сильнее он загрязняется, тем выше качество очистки, но хуже выполняется работа системы вентиляции.

Определить, когда необходимо сменить воздухофильтр можно и визуально. Он будет сильно загрязнен или поврежден. О требующейся замене говорит частое запотевание окон, или посторонние шумы при включении вентиляции.

Также желательно выполнять замену салонного фильтра, когда закончится листопад. К этому времени он уже наберется пыли, тополиного пуха. Осенью листья начинают гнить, в салоне Альмера Классик появляется запах затхлости. Поэтому воздухоочиститель рекомендуется менять в осенний период. В зимнее время пыли не будет, и воздухофильтр отлично прослужит до лета.

Если в автомобиле присутствует кондиционер, то использование чистого фильтра салона необходимо. Связано это с тем, что если испаритель засорится, то в салон машины прекратится подача воздуха.

Восстановлению воздухофильтр Альмера Классик не подлежат. Иногда реанимировать их возможно продувкой, но полностью восстановить не получится.

Какой салонный фильтр выбрать?

Состоит фильтр салона из специального фильтрующего элемента. Запахи, различные вредные вещества, примеси проходят через слои такого элемента, оседая на волокнах, тем самым очищая воздух. Воздухоочиститель представляет собой конструкцию прямоугольной формы. Внутри нее расположен многослойный гофрированный материал. Он способен удерживать до 96% пыли.

Существуют два типа:

• простой – основой его служит элемент из волокнистого полипропилена;
• угольный – между полипропиленовыми пластинами размещен активированный уголь.

Помимо оригинального салонного фильтра Альмера Классик, существуют и его аналоги:

• NAC CCF0116
• Sakura CA-1875
• MANN-FILTER 7799CH
• Japanparts FAA-NS5
• FORTECH FS013

Процесс замены салонного фильтра Альмера Классик

При несвоевременной замене воздухоочистителя вентилятор начинает работать со сбоями. Из-за этого уровень влажности в салоне автомобиля повышается, и детали могут начать выходить из строя. Поломке могут быть подвержены: кондиционер, печка или мелкие детали, подверженные коррозии. Поэтому рекомендуют менять его регулярно.

Замена воздухоочистителя Альмера Классик состоит из нескольких этапов.

В конце демонтажа бардачка через прорезь снимаем держатель

На подготовительном следует приготовить отвертку с плоским наконечником, ветошь, новый салонный фильтр, антибактериальный аэрозоль. Освободить бардачок от всех вещей, которые в нем находятся. Автомобиль установить на ровной площадке, и обеспечить беспрепятственный доступ к бардачку.

Во время демонтажа открепляются защелки перчаточного ящика. Для этого находимо найти удерживающие фиксаторы, поворачиваем их сперва на себя, а потом поднимаем вверх. Сначала с одной стороны, после этого с другой. Затем снимаем держатель. Бардачок откидывается вниз, перед нами открылась крышка короба салонника.

Крышка салонного фильтра Альмера Классик

Открыв бокс, извлекаем старый фильтрующий элемент. Безворсовой тряпочкой протираем внутренность короба. Устанавливаем новый так, чтобы стрелка на боковой части указывала вниз. Оригинальный фильтр салона обозначен следующими артикулами: NISSAN 27891BM401KE, 27891-BM401, 27891-BM402, 27891-BM400.

Монтаж выполняется в обратной последовательности. Установив бардачок, его закрепляем. Все, работа закончена.

Стрелки на салонном фильтре должны указывать вниз

Заключение

Эта процедура, выполняемая на Almera Classic, значима для комфорта и здоровья, как водителя, так и пассажиров. После его смены, на старом воздухоочистителе можно увидеть, что он забит пылью и прокопчен выхлопными газами. При выборе фильтрующего элемента следует отдавать предпочтение угольным фильтром.

Теперь можно приступать к замене фильтра:

Для начала необходимо демонтировать подушку заднего сидения.
Демонтировать крышку наливной горловины и сбросить давление, если этого не сделали ранее.
Открутить три черных крепежных болта крышки смотрового отверстия

Эти болты чаще всего пластмассовые, поэтому соблюдайте осторожность. Для данной процедуры понадобится гаечный ключ.
Демонтировать возвратный шланг, который крепится защелкой

Нажать на защелку.
Подставить тару под шланг, из которого вытечет до полулитра топлива.
Теперь необходимо извлечь второй шланг, из которого топливо уже течь не будет. Соблюдайте осторожность, когда берете шланги. Есть большая вероятность их повредить.
Отсоединить разъемы жгута и поплавка измерения уровня топлива в баке.
Достать бензонасос в сборе, который представляет собой металлический корпус.
Теперь необходимо аккуратно отсоединить топливный шланг.
Извлечь кожух насоса, предварительно сняв поплавок с еще одним датчиком.
Вот теперь вы добрались до фильтра очистки топлива. Заменить необходимые детали, предварительно очистив посадочные места. Рекомендуется также очистить сеточку на бензонасосе.
Сборка производится в порядке, обратном демонтажу.
Установить обратно предохранитель, отвечающий за топливный насос.
Запустить двигатель и проверить работоспособность двигателя и его поведение в целом.

Замена топливного фильтра или бензонасоса, или даже простая его очистка занимает не более одного часа. Все операции настоятельно рекомендуется выполнять в перчатках.

Когда и зачем менять фильтр салона?

Салонный воздушный фильтр — элемент, который был добавлен в конфигурацию автомобиля, чтобы обеспечивать комфортное состояние водителя и пассажиров. С каждым годом количество машин на дорогах только увеличивается, соответственно, растет и объем выхлопных газов. Дорожное покрытие быстро изнашивается, в результате чего образуются разломы и трещины, собирающие в себе разные мелкие частицы, которые могут попасть внутрь автомобиля (например, пыльца или пух).

Например, в момент подачи стеклоомывающей жидкости в салон могут попасть пары изопропилового спирта, что в свою очередь может вызвать головную боль или общее ухудшение самочувствия. Чтобы это предотвратить, нужно следить, чтобы салонный фильтр всегда был в исправном состоянии.

На какие факторы следует обратить внимание, чтобы понять, когда следует поменять расходник? Конечно, в первую очередь, стоит отметить, что у всего есть уставной срок службы. Как рекомендуют производители, замена салонного фильтра на Альмере Классик должна происходить примерно раз в год или после 10-15 тысяч км пробега

Однако если сроки еще не подошли, но один из нижеперечисленных факторов имеет место быть, следует провести для начала диагностику состояния комплектующей с последующей при необходимости заменой:

• в салоне автомобиля часто можно ощущать неприятные запахи;
• при стабильной погодной ситуации запотевают стекла или зеркало заднего вида;
• плохо работает система подогрева.

Проверка вентиляции многоквартирного дома

Исправная вентиляционная система обеспечивает не только удобство проживания, но и влияет на безопасность людей. Заполняющая каналы сухая и жирная пыль легко воспламеняется и образует удушливый дым. В связи с этим коммуникации, по которым подводится свежий воздух, нужно регулярно проверять и чистить.

По санитарным правилам проверка вентиляции в многоквартирном доме с проведением профилактических работ проводится с периодичностью в три месяца. Как минимум, 4 раза за год УК должна осмотреть коммуникации и при необходимости привести их в нормативное состояние.

Как и когда проводится проверка вентиляционных каналов в жилых домах, определяется в Правилах 410 (ПП РФ № 410 от ). Согласно пункту 12 этого нормативного документа анализировать состояние вентканалов и дымоходов нужно в следующих ситуациях:

• когда дом вводится в эксплуатацию для нормальной работы газового или отопительного оборудования;
• если вентиляционные каналы ремонтировались или в квартирах проходили перепланировки;
• для профилактики. Как уже говорилось выше, это делается каждые три месяца, за неделю до старта отопительного сезона и в течение недели после его завершения;
• при обнаружении плохой тяги или ее полного отсутствия;
• если в доме есть газовое оборудование, и оно устанавливалось, обслуживалось, ремонтировалось или диагностировалось, а также если осуществлялось аварийно-диспетчерское обслуживание.

Замена салонного фильтра

Нет однозначного ответа на вопрос, как часто надо менять салонный фильтр. Его срок действия не зависит от пробега автомобиля. Он работает, когда в салоне включены системы подогрева и кондиционирования. Степень загрязнения зависит от места эксплуатации. Так, в мегаполисе со смогом, на пыльных сельских дорогах, степных местах с обилием пуха элемент подлежит замене раз в год.

Салонный фильтр в Nissan Almera Classic устанавливают в корпус отопительной системы за бардачком. Справиться с задачей замены может любой автовладелец. Процесс выглядит следующим образом:

Демонтируется бардачок. Его снимают с фиксатора, отсоединяют полку.

Откидываются защелки с крышки прибора, и она демонтируется.

Изымается старый фильтр, прочищается корпус пылесосом или влажной тряпкой.

Устанавливается новый фильтр.

Дальше все происходит в обратном порядке. Процедура занимает не более 20 минут, сложных инструментов для этого не требуется. Для работы нужна только отвертка с плоским жалом.

Интересно, что мотор вентилятора отопительной системы будет служить дольше, если периодически чистить пылесосом салонный фильтр. Лучше это делать в межсезонье.

Подводя итоги, следует сказать, что салонный фильтр имеет большое значение для комфорта и здоровья водителя и пассажиров. Кроме того, выбирая данный элемент, рекомендуется отдавать предпочтение оригинальным моделям с угольным фильтрующим элементом.

Основное задача салонного фильтра Альмера Классик – это защита людей, находящихся в автомобиле, а также его салона от грязи, пыли, выхлопа, других вредных веществ. Со временем салонный воздухофильтр изнашивается, забивается. Поэтому его регулярная проверка является необходимой процедурой техобслуживания.

Для смены воздухоочистителя не имеет смысла обращаться в сервисные центры. Операция эта достаточно проста, и справиться с ней не сложно.

Правила выбора

При выборе фильтра салона для лучше всего руководствоваться рекомендациями производителя. Оригинальная комплектующая запчасть выпускается под артикулом 27891-BM401-KE, ее примерная стоимость составляет 450-480 рублей.

Бывают обстоятельства, когда «родная» деталь не в наличии, а замену фильтра нужно произвести

В таких случаях можно обратить внимание на аналоги, которые подходят для данного автомобиля: их можно найти по артикулам AG549CF или FS013. Стоимость таких комплектующих немного ниже, а качество на том же уровне

Еще один важный вопрос, который следует учитывать при выборе фильтра, это его тип. По своей классификации воздухофильтры делятся на 2 категории:

• однослойные (простые) — в их основе лежит бумага или ткань;
• многослойные (угольные) — в состав входит активированный уголь, который имеет более высокую степень очистки воздуха от газов и запахов; из-за этого фильтрующий элемент подлежит более частой замене.

Какой салонный фильтр выбрать?

Состоит фильтр салона из специального фильтрующего элемента. Запахи, различные вредные вещества, примеси проходят через слои такого элемента, оседая на волокнах, тем самым очищая воздух. Воздухоочиститель представляет собой конструкцию прямоугольной формы. Внутри нее расположен многослойный гофрированный материал. Он способен удерживать до 96% пыли.

Существуют два типа:

• простой – основой его служит элемент из волокнистого полипропилена;
• угольный – между полипропиленовыми пластинами размещен активированный уголь.

Помимо оригинального салонного фильтра Альмера Классик, существуют и его аналоги:

• NAC CCF0116
• Sakura CA-1875
• MANN-FILTER 7799CH
• Japanparts FAA-NS5
• FORTECH FS013

Самостоятельная диагностика фильтра на Nissan Almera N16

• Выжмите ручник, включите зажигание, запустите двигатель.
• Включите вентилятор системы отопления.
• Определите в чем именно проявляется засорение очистительного элемента.
• Проверьте целостность предохранителя, если при нажатии на кнопку вентилятор не запускается. Монтажный блок расположен с торца от рулевой колонки, предохранитель №14.
• Отщелкните крышку кожуха, извлеките очиститель. Используйте пылесос для очистки элемента от пыли.
• Проведите осмотр фильтра, оцените степень его засорения. Исключите механические повреждения, трещины, дефекты. В противном случае замените новым.
• Продуйте левый и правый воздуховоды, удалите мусор, листья, пыль.

Инструкция по замене салонного фильтра на Nissan Almera Classic

Первым делом нужно освободить бардачок, как и на всех прочих машинах, где салонный фильтр спрятан за ним.

В полностью открытом положении бардачок удерживается на месте двумя фиксаторами:

Для извлечения фиксаторы нужно повернуть, после чего потянуть на себя.

Застежка демпфера вытягивается через прорезь.

После этого бардачок спокойно извлекается.

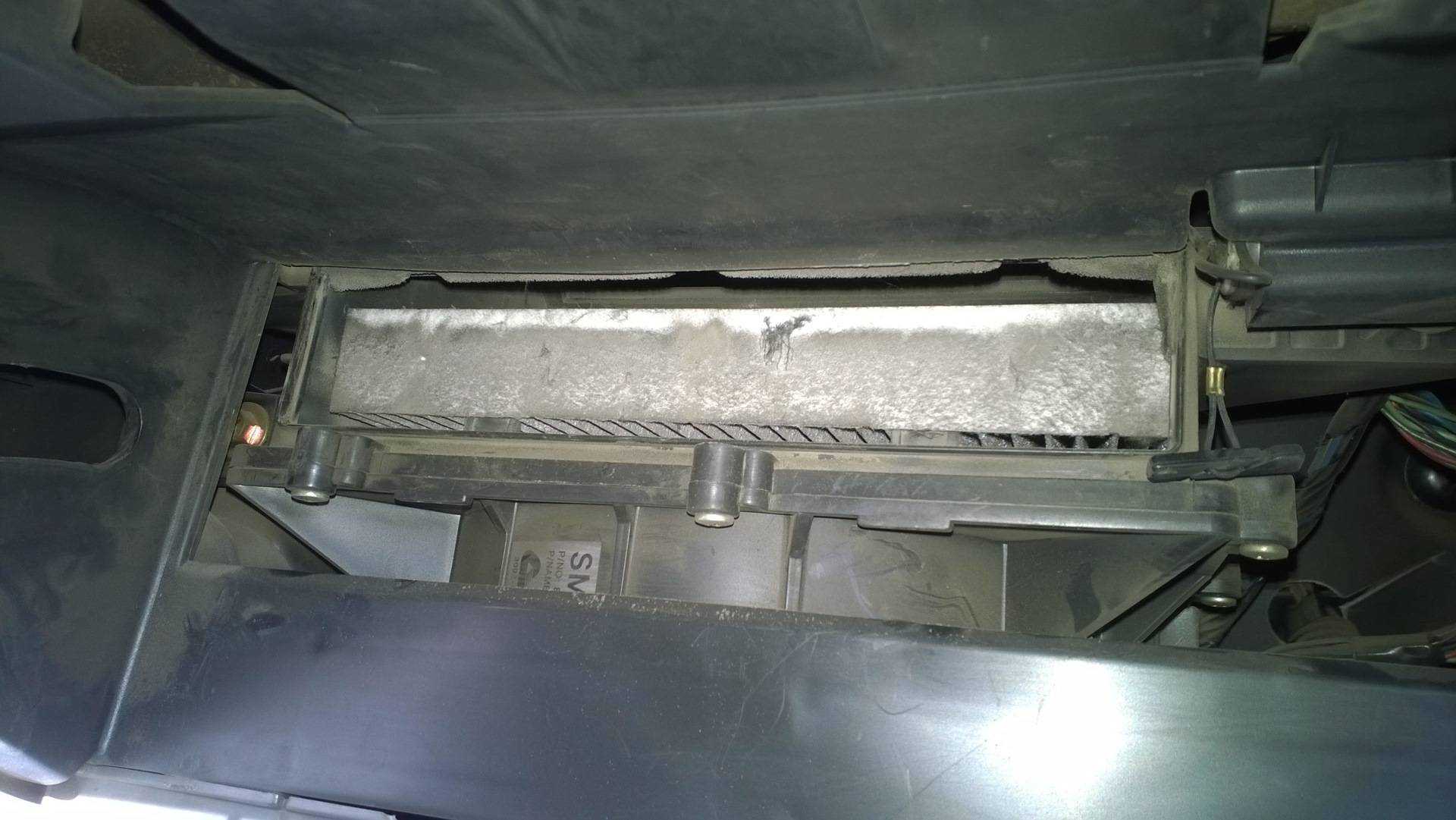

В самом верху освобожденного пространства находим крышку салонного фильтра. Потянув на себя два фиксатора с надписью PUSH, ее можно снять.

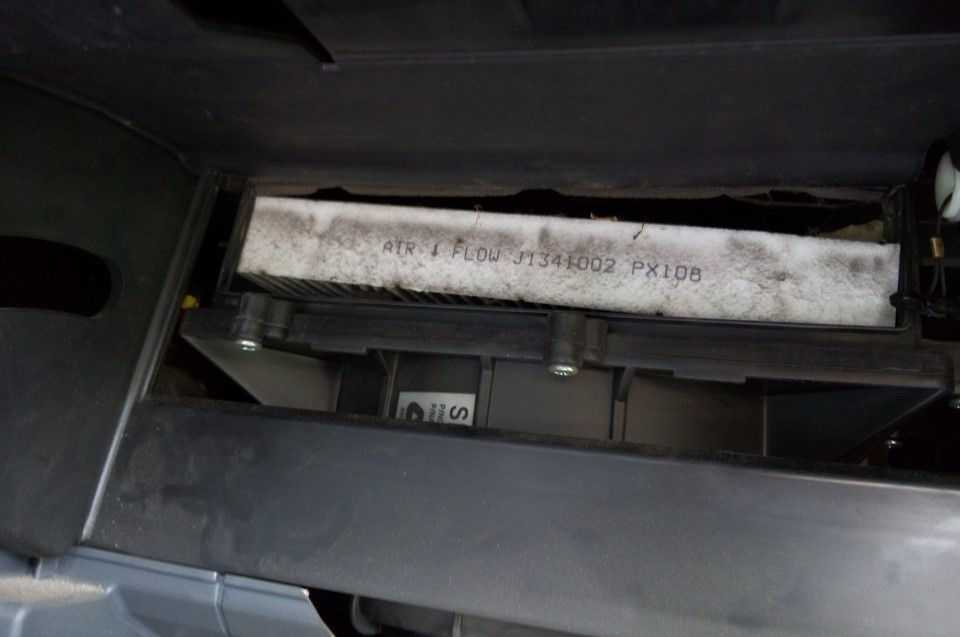

Подцепляем старый фильтр пальцами и вынимаем его.

Стоит также провести обработку испарителя кондиционера – раз в год есть смысл опрыскивать его антибактериальным составом. В результате атмосфера в салоне может и не улучшиться, если испаритель еще не «зарос», но вот микроорганизмов, способных вызвать заболевания органов дыхания, точно не будет.

Можно купить готовый аэрозольный баллон – их в отделах автохимии много. Главное выбрать баллон с длинной трубкой-насадкой, чтобы она дотянулась через отверстие фильтра вниз, к испарителю. Но часто автовладельцы готовят антибактериальный состав сами – это дешевле и эффективнее. Все, что для этого нужно – бытовой опрыскиватель, который заполняется аптечным хлоргексидином в смеси с какой-нибудь отдушкой.

Включив кондиционер на режиме рециркуляции, равномерно разбрызгиваем состав в отсек салонного фильтра, пока пульверизатор не опустеет – поток воздуха, забираемый вентилятором, будет увлекать капли жидкости с собой, и они осядут на поверхности испарителя. Израсходовав состав, ставим на место салонный фильтр и, пока собираем бардачок, жидкость стечет через дренаж кондиционера наружу, увлекая за собой всю грязь.

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2   — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом
11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора

Какой салонный фильтр выбрать?

Состоит фильтр салона из специального фильтрующего элемента. Запахи, различные вредные вещества, примеси проходят через слои такого элемента, оседая на волокнах, тем самым очищая воздух. Воздухоочиститель представляет собой конструкцию прямоугольной формы. Внутри нее расположен многослойный гофрированный материал. Он способен удерживать до 96% пыли.

Существуют два типа:

• простой – основой его служит элемент из волокнистого полипропилена;
• угольный – между полипропиленовыми пластинами размещен активированный уголь.

Помимо оригинального салонного фильтра Альмера Классик, существуют и его аналоги:

• NAC CCF0116
• Sakura CA-1875
• MANN-FILTER 7799CH
• Japanparts FAA-NS5
• FORTECH FS013
