Устройство стартера автомобиля лада гранта

Как проверить стартер

Реле стартера важная деталь, отвечающая за включение двигателя автомобиля, синхронизацию работы всех деталей и распределение электроэнергии. Проверить его работоспособность не сложно, однако требует выполнения всей инструкции.

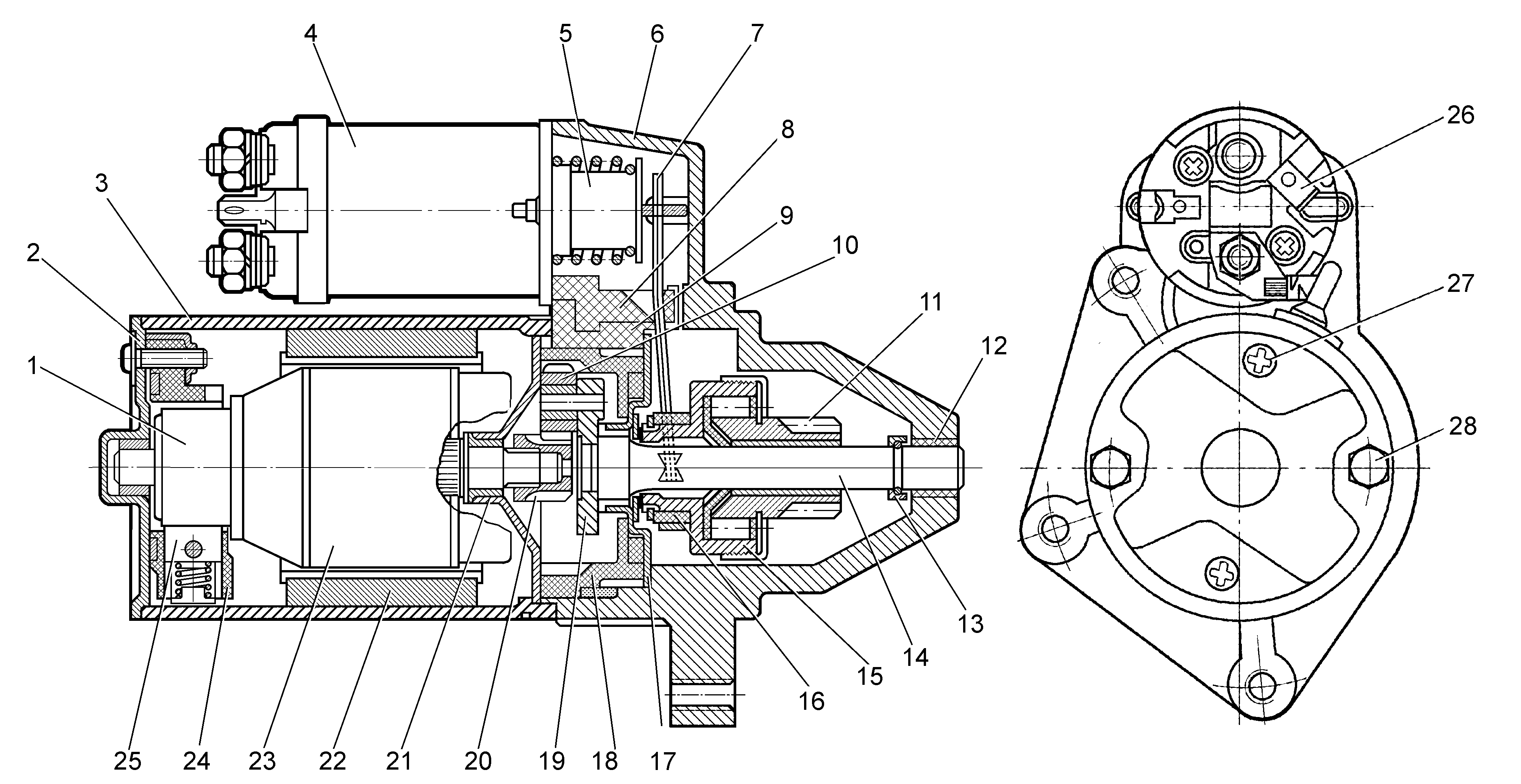

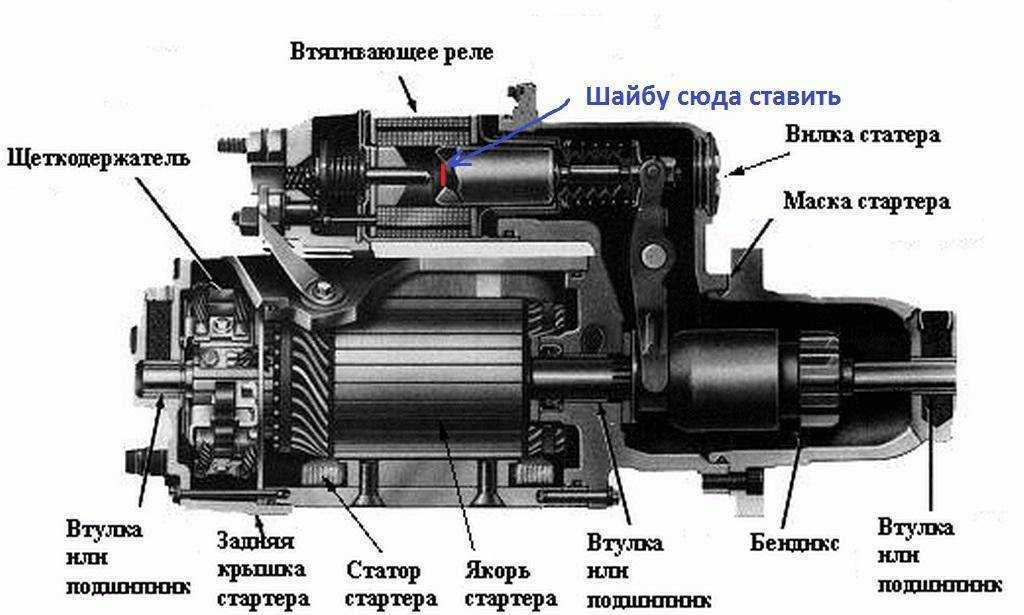

Как устроен механизм
Частые неисправности
Процедура проверки
Меняем механизм
Цена ремонта
Видео

Стартуя двигатель автомобиля, не каждый водитель задумывается, с чего начинается этот непростой процесс. Реле стартера играет не последнюю роль в этой цепочке, а его поломка зачастую останавливает автомобиль. Процесс замены не столь сложный как кажется на первый взгляд, но для этого рассмотрим составные части, принцип работы и сам процесс ремонта.

Автохимия

На каждом стартере VALEO гайка на клемме покрыта цинком. Сам контактный винт тоже оцинкован. Значит, здесь можно работать средством WD-40, а также его заменителями. С медью такой вариант не пройдёт!

Медную резьбу на стартере КЗАТЭ нужно очищать спецсредствами. Варианты:

Molykote S-1002 (растворитель);
Kontakt 60 или 100 (кислота), WL (смывка);
CRAMOLIN ContaClean (только кислота).

Если деталь используется повторно, после кислоты её очищают смывкой. Тут всё очевидно.

При повороте ключом в сердцевине зажигания ток от аккумуляторной батареи подается на стартер. Последний приводится в движение, проворачивает коленчатый вал для запуска мотора, воспламенения горючей смеси.

В исправном состоянии мотора достаточно 2 – 3 проворота для запуска. Отклонения от нормы — признаки нестабильной работы.

Порой владельцы сетуют на качество изготовления стартера. Мол, не выхаживают более 50 – 60 тыс. км на отечественных авто. Однако мало кто из автолюбителей знает и умеет корректно пользоваться пусковым устройством.

Чтобы избежать ряда поломок соблюдайте следующие рекомендации:

При очередном запуске силового агрегата удерживайте ПУ не более чем на 10 – 15 секунд. Повторная активация не ранее чем через 30 сек. Частая непрерывная работа ПУ приводит к перегреву обгонной муфты, преждевременному износу.

Водителю на заметку. Если первые три попытки подряд оказались безуспешные, тогда ищите причину в проводке, системе зажигания, топливной аппаратуре.

После запуска силовой установки тот час выключайте стартер, отпустив ключ в сердцевине замка зажигания;
Мастера, автолюбители не рекомендуют использовать ПУ для временного передвижения на машине. Зачастую так делают неопытные водители, когда разряжена аккумуляторная батарея, повреждение в цепи электрического питания.

Проверка стартера

Лада Гранта, как и остальные отечественные автомобили, имеет однозначные признаки поломки стартера:

вращение стартера есть, но оно не передается двигателю;
работает втягивающее реле, однако движок не заводится;
бендикс и маховик не могут взаимодействовать, в результате чего двигатель не крутится;
стартер никак не реагирует на попытки завести автомобиль.

Довольно часто в стартере ломается втягивающее реле. Однако проверить его несложно – достаточно просто запитать реле током с АКБ. Напряжение подается к управляющей клемме втягивающего реле. Если при этом оно нормально функционирует, то, возможно, у него повреждены контакты. Они имеют свойство подгорать. Эту проблему легко исправить – достаточно их зачистить. Однако рекомендуется сменить реле после такой поломки, поскольку при первом таком случае на контактах сгорает специальный защитный слой. После этого они могут заново обгореть в любой момент.

Кроме того, в дополнительной проверке нуждается и бендикс. Это специальная деталь, обеспечивающая передачу вращений с привода на двигатель. Бендикс сцепляется с маховиком, передавая последнему крутящий момент. Таким образом и обеспечивается работа стартера. Возможно, что Лада Гранта не заводится и стартер не крутится как раз из-за неисправности в бендиксе. Дело в том, что его шестерни имеют свойство изнашиваться. Из-за этого теряется возможность нормального сцепления с маховиком. По этой причине через некоторое время двигатель перестает заводиться – стартер просто не может передать ему крутящий момент.

Таким образом, самые частые причины того, что Лада Гранта не заводится, достаточно просто исправляются. Однако стоит бережно относиться к стартеру и АКБ в автомобиле, чтобы неприятность не настигла вас в неподходящий момент.

Втулки стартера

Еще одной причиной могут быть изношенные медно-графитовые втулки, на которые опирается ротор. Одна из них запрессована в заднюю крышку корпуса, там, где находятся щетки самого электродвигателя, а передний конец ротора опирается на втулку, которая запрессована в отверстие в картере сцепления либо в корпусе самого стартера, если конструкция закрытая.

Однако и они со временем изнашиваются и появляется люфт, который со временем приводит к подклиниванию.

Лада Гранта не крутит стартер и не заводится

Если утром вы обнаружили, что ваша Лада Гранта отказывается заводиться, то это может быть первым знаком того, что у автомобиля возникли серьёзные проблемы. Именно поэтому, разобраться с этим нужно, как можно быстрее.

Сгорел предохранитель на прикуриватель

Да, вы не ослышались. Конструкторы АвтоВаза настолько гениальны, что повесили предохранитель и на прикуриватель, и на звуковой сигнал, и на иммобилайзер. Если предохранитель перегорает, то автомобиль не заведётся совсем.

Если не крутит стартер

Достаточно распространённой стоит считать ситуацию, когда невозможность завести автомобиль сопровождается плохой работой стартера. В этом могут таиться довольно существенные проблемы. Кроме того, что мы уже говорили относительно аккумуляторной батареи и её клемм, стоит проверить всю электрическую цепь стартера. Для этого необходимо осмотреть все места прохождения проводов и соединяющих компонентов.

Попробуйте замкнуть стартер отвёрткой напрямую, если автомобиль заведётся, то стоит обратить внимание на проводку и элементы защиты (предохранитель, реле). Поиск неисправностей, которые могут влиять на пуск двигателя, стоит начинать с блока предохранителей

Поиск неисправностей, которые могут влиять на пуск двигателя, стоит начинать с блока предохранителей

Поиск неисправностей, которые могут влиять на пуск двигателя, стоит начинать с блока предохранителей.

Снимите декоративную крышку под рулём, чтобы получить доступ к монтажному блоку. Извлеките реле стартера и осмотрите его на предмет внещний повреждений. По возможности замените его на заведо исправный, чтобы проверить его работу.

Реле стартера на схеме блока предохранителей

Но можно поставить и жучка. Жучка необходимо ставить только временно, постоянно оставлять такой «колхоз» нельзя.

Использование перемычки из провода для проверки контактного реле

Технические поломки самого стартера

Далее следует такой недостаток, как неисправности, касающиеся деталей привода стартера. Убедиться в этом можно посредством проверки стартера, и, если нужно, то его придётся отремонтировать. Для ремонта стартера необходимо его снять с автомобиля.

Расположение стартера под капотом

Если с этим всё в порядке, то не лишним будет проверить, насколько хорошо работает электрический мотор стартера. В общем же, посмотреть нужно на якорь и обмотки, а также на щеточный узел.

Как только со стартером всё выяснено, можно продвигаться дальше по его цепи. Это касается, в первую очередь, замка зажигания.

Поломка бендикса

Может сломаться он, бендикс или же прочие компоненты. Основным сигналатом плохой работы бендикса являются посторонние хрусты и стуки при запуске двигателя. На видео ниже орошо слышно, что при запуске двигателя бендикс работает плохо.

Проверьте и провода замка зажигания на предмет потертостей.

И, конечно же, не лишним будет провести визуальный осмотр зубчатого венца маховика. Если он имеет видимые повреждения, или же изношен достаточно сильно, то вариант тут только один — полностью заменить венец.

Остальные причины почему не заводится Лада Гранта

Возможных вариантов поломки есть немало. Для начала, не лишним будет проверить уровень заряда аккумулятора, так как без батареи завестись у вас не удастся. Кроме того, убедитесь, что клеммы на аккумуляторе сидят плотно, и не окислились

Если же автомобилю уже есть три года, то вопросам окисления клемм должно уделяться особое внимание

Учитывайте и то, что после длительных холодов уровень заряда может спуститься до одной трети от своего изначального объёма. В случае необходимости, автомобиль можно накрывать специальным чехлом, который сбережет накопленное тепло достаточно долго.

Неисправности могут касаться и топливной системы. Аналогичные причины характерны и для ситуаций, когда машина заводится, но сразу же после этого глохнет. Если это так, то, скорее всего, проблема заключается в перегорании топливного насоса.

И, конечно же, не забывайте о том, что могут просто испортиться свечи зажигания. Подобное происходит после длительной работы силового агрегата на повышенных оборотах. Чтобы не допустить их перегорания, нужно периодически очищать их контакты, а также соблюдать нормальные рабочие показатели автомобиля.

Среди прочего, не лишним будет осмотреть воздушный фильтр. Перед этим воздушный фильтр необходимо снять с автомобиля. Если он слишком сильно засорен, то в цилиндрах может накапливаться сажа, что приведёт к определённым проблемам в работе машины.

Последовательность действий при замене термостата на Ладе Гранте 8-ми клапанной

Ставим машину в периметр ремонтной зоны.
Сливаем антифриз (тосол).
Снимаем хомуты, отсоединяем патрубки в системе охлаждения.
Выкручиваем три винта, фиксирующих регулятор к блоку цилиндров.
Изымаем термостат.
Проводим дефектовку.
Устанавливаем новые детали, собираем механизмы в обратной последовательности.

Где расположен термостат на Лада Гранта

В семействе автомобилей Лада Гранта «регулятор потока» зафиксирован на внешнем корпусе блока цилиндров с тыльной стороны. Схематически он расположен на отрезке магистрали между блоком цилиндров и радиатором системы охлаждения.

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

водяной рубашки;
насоса (помпы);
печного отопителя.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Замена стартера Лада Гранта: пошаговый алгоритм, фото и видео

Согласно стандартным требованиям ВАЗа, для стартера наработка на отказ не регламентируется. То есть, она является бесконечной. Однако иногда менять стартер всё же приходится, и связано это с несоблюдением правил эксплуатации.

Небольшой тест

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Рассмотрим все шаги подробнее. Допустим, при повороте ключа к метке «II» слышится щелчок и не вращается вал стартера. Значит, втягивающее реле работает, и напряжение на стартер подаётся правильно. В этом случае надо менять сам стартер. Если щелчок отсутствует, попробуйте отключить пластиковый разъём и проверить наличие напряжения.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Гайка силового провода будет закрыта резиновым колпаком. Его необходимо снять.

Три разновидности стартеров

На все «Гранты» первых лет выпуска устанавливался стартер «21120-3708010-00». Он крепится тремя гайками. А затем, с переходом к поколению машин с тросовой КПП, стало использоваться крепление винтами. Можно быстро узнать, какой именно стартер установлен:

Коробка 2190 – стартер 21120-3708010-00;
Коробка 2181 – 21901-3708010-00;
Автоматика Jatco – 21902-3708010-00.

Как видите, выбор стартера выполняется «по КПП» и не зависит от модели двигателя.

Инструкция для авто с коробкой 2190

Прежде всего, отключите минусовую клемму АКБ (нужен ключ «на 10»). Дальше отсоедините разъём датчика рядом с воздушным фильтром. Короб фильтра нужно снять с креплений – тут используются плоскогубцы.

Необходимо снять (отвести в сторону) корпус воздушного фильтра

Число точек крепления равно трём. Сам короб откидывают в сторону.

Просто отодвиньте короб вбок

Весь узел лучше зафиксировать. Используйте проволоку.

Демонтаж

Модуль стартера удерживают шпильки, на которые накручены гайки. Но откручивать сначала нужно не их:

Отодвинув резиновый колпак, ключом «на 13» надо выкрутить гайку из меди; Гайку скручивают полностью
На втором шаге снимают клемму силового провода. Разъём, подводящий управляющее напряжение, отключают затем;
Теперь можно выкрутить три гайки, удерживающие стартер. Используйте ключ «на 13». Труднее всего будет добраться до нижней гайки. Нижний элемент крепления здесь не показан

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов

Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.)

Доступные способы будут рассмотрены ниже

Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

подгорели контакты втягивающего;
заклинило якорь;
перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны

Обратите внимание, в две стороны он не должен вращаться

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки

Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом

Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер

Другими словами, напряжение подается в обход в реле

Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала

Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм

Не крутит бендикс стартера

Причин возникновения такой ситуации может быть несколько

Прежде всего, необходимо обратить внимание на аккумуляторную батарею. Она может быть либо разряжена, либо неисправна

Узнать, виноват ли аккумулятор можно несколькими способами:

втягивающее реле щелкает, лампы на панели не загораются, и не крутит бендикс стартера;
слышны определенные щелчки, но лампочки все так же затухают;
система не подает никаких признаков жизни.

В таком случае достаточно лишь зарядить аккумуляторную батарею, однако попробуйте разобраться в том, почему она разрядилась, для того, чтоб предотвратить возникновение подобных проблем.

Неполадки также могут быть вызваны неисправностью втягивающего реле. Здесь прослеживается несколько признаков:

слышно характерное жужание стартера, но мотор не вращается;
стартер не шумит;
срабатывает реле, однако двигатель не прокручивается;
бендикс не сцепляется с маховиком.

Проверить реле просто – нужно подать напряжение непосредственно на его управляющую клемму. Если двигатель заработает, то, скорее всего, подгорели пятаки контактов реле. Зачистка пятаков исправит ситуацию.

Диагностика бендикса проводится следующим образом – замыкаем две клеммы на реле. Если деталь шумит и беспрепятственно крутится, то причина состоит в обгонной муфте.

Замена и установка стартера Лада Гранта

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

При условии соблюдения рекомендаций специалистов, следования инструкции по эксплуатации последующая замена стартера через 55 – 60 тыс. км. При условии обязательного проведения планового технического осмотра через каждые 15000 км.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

Исправный и заряженный аккумулятор;
Силовые провода с наконечниками типа «крокодил»;
Плоская отвертка;
Набор ключей;
Металлическая щетка.

Последовательность проверки:
-Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
-Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
-Устанавливаем рычаг КПП на нейтральную передачу;
-Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

Плоскую и крестовую отвертки;
Гаечные ключи на 8,10,13, 15 и 17;
Смазку (литол, солидол, шрус либо аналоги);
Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

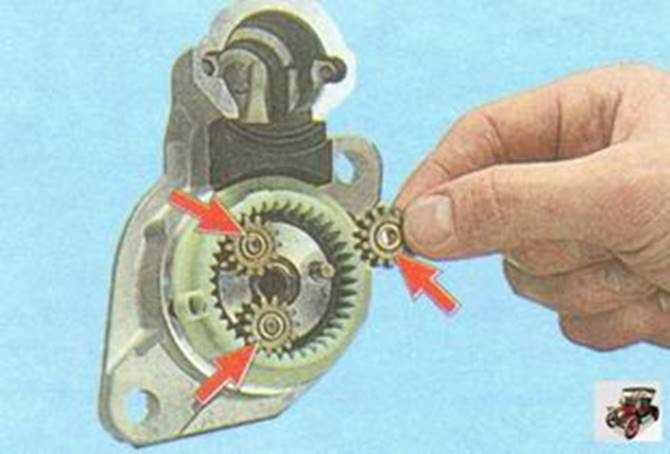

Частичная разборка стартера выполняется следующим образом:

Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;

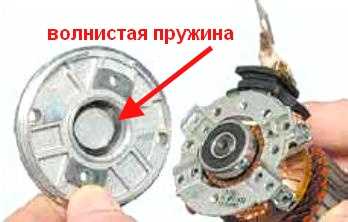

Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
Со шпилек снимается статор с якорем и щеточным узлом;
С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.

Инструкция по смене стартера на автомашине с коробкой 2190

Для начала производится отключение минусовой клеммы с АКБ с помощью ключа на 10. Затем отсоединяется расположенный у воздушного фильтра разъем датчика и короб фильтра снимается плоскогубцами с трех крепежных точек. После снятия короб рекомендуется отложить подальше, узел нужно надежно зафиксировать, используя для этой цели проволоку.

Проведение работ по демонтажу

Модуль стартера удерживается шпильками, на них в свою очередь накручиваются гайки, но начинать демонтаж следует не с их откручивания:

Первым делом нужно отодвинуть колпачок из резины, затем медную гайку выкручивают ключом на 13;

Следующим этапом станет снятие клеммы силового провода, после чего следует отключить разъем, предназначенный для подвода управляющего напряжения;

Далее воспользуйтесь ключом на 13 и выкрутите три закрепляющие стартер гайки

Особое внимание при этом нужно уделить нижней, самой труднодоступной гайке;

Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Инструкция по смене стартера на автомашине с КПП 2181 либо АКПП

Первоначально вам потребуется провести отключение АКБ, воспользовавшись гаечным ключом на 10, затем машину перемешают на смотровую яму. С помощью накидного ключа на 10 открутите два держащих средний щиток винтика, после чего выкручиваются все девять саморезов (для решения этой задачи воспользуйтесь ключом на 8).

Далее вам нужно будет снять средний и левый щитки, для чего необходимо выкрутить еще два самореза. Однако, при смене стартера на седанах с АКПП можно обойтись снятием только основного щитка, удерживаемого восьмью саморезами, четыре из которых расположены впереди, и еще по два – с левой и правой сторон. Их также выкручивают, используя накидной ключ на 8.
