Как проверить стук опорника у автомобилей ВАЗ

Перед заменой детали убедитесь, что она действительно вышла из строя. На автомобилях ВАЗ следует проводить проверку состояния стоек и опор 1-2 раза в год. Так советуют автомеханики в сервисах. Можно воспользоваться достаточно простым способом, но при этом потребуется 2 человека. Определить степень износа опорного подшипника можно достаточно точно, если выполнить следующие действия.

Чтобы наглядно продемонстрировать процесс проверки смотрите видео:

Проверка “опорников” на ВАЗах

Скрип при вращении руля

Проверка и эксплуатация для определенной модели авто

Конкретные инструкции по проверке и эксплуатации для определенной модели авто Вы можете найти на нашем сайте. Далее в навигационной таблице, вы сможете найти и перейти на инструкцию по диагностике и замене опорных подшипников для своего автомобиля.

Навигация по инструкциям:

• Chevrolet:
  • Lanos
  • Lacetti
  • Cruze
  • Aveo
• ВАЗ:
  • Priora
  • Granta
  • Kalina
• Ford:
  • Focus 2
  • Mondeo
  • Focus 3
• Hyundai:

  Accent

• Mitsubishi:

  Lancer 9

• Renault:

  Logan

• Audi:

  A80 B4/B3

• Opel:

  Astra H

• Nissan:
  • Almera
  • Qashqai
• Daewoo:

  Nexia

• Skoda:

  Octavia

• Toyota:

  Corolla

• KIA:

  Ceed

С каким интервалом следует делать диагностику опорного подшипника

Различные производители устанавливают свои ограничения о продолжительности эксплуатации этой детали, испытывающей во время работы автомобиля достаточно высокие нагрузки. Средний предельный порог ограничивается пробегом 100 000 км. С учетом состояния дорожного полотна это может быть 50 000 км и меньше. Обычно замена детали требуется 1 раз 2-3 года.

Но практически, менять необходимо по мере появления скрипа, при достижении предельной степени износа. Ну а проверку следует проводить ежегодно, после 20 000 км – обязательно. Тем более, что сделать это несложно.

Опасность износа

Не все водители понимают, как определить износ амортизаторов и чем опасен их выход из строя. Поломка подвески грозит многими трудностями:

проблемы с управлением;

увеличение тормозного пути;

заносы;

быстрый износ других деталей.

Из-за неисправных амортизаторов у водителя возникают проблемы с управлением автомобилем. Во время гололеда или ливня на разбитой дороге начинаются заносы, крены, подпрыгивания. Тормозной путь увеличивается, снижается возможность контролировать ситуацию на дороге.

Если амортизаторы вышли из строя, то и другие детали подвески быстро изнашиваются. Трудности возникают с функционированием покрышек и тормозов.

Обычно автомобиль быстро реагирует на требования водителя, им легко управлять. Но износ амортизаторов приводит к тому, что автовладельцу сложно управлять машиной. Водителю придется одновременно следить за транспортным средством и дорогой, что быстро утомит его.

Можно ли ездить, если потек амортизатор

Потекший амортизатор – это проблема, которая требует скорейшего решения. Она способна привести к возникновению других неисправностей

Амортизатор необходимо заменить в кратчайшие сроки, но управлять машиной с потекшим элементом не запрещено, если соблюдать повышенную осторожность

Когда потек один амортизатор, необходимо заменить его как можно быстрее, чтобы проблема не «перебросилась» на остальные. Дело в том, что колебания автомобиля распределяются между четырьмя амортизаторами. Если один из них потек и начал хуже справляться с возложенными задачами, то распределять колебания придется между тремя амортизаторами, но они не рассчитаны на такую нагрузку. Соответственно, если долго не менять подтекающий амортизатор, вскоре выйдут из строя и другие, то есть потребуется массовая замена, что значительно дороже.

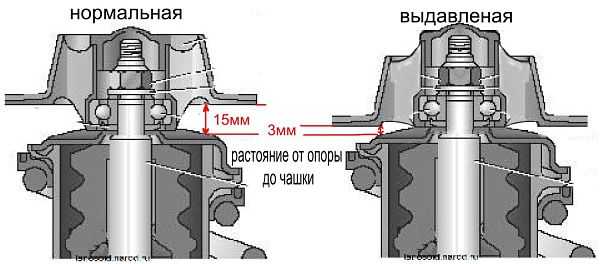

Последствия износа подшипника и признаки повреждения

Поскольку опорный подшипник можно частично отнести к рулевому управлению (без него вращение стойки было бы невозможно), то в первую очередь его неисправность влияет именно на управляемость.

Но здесь следует оговориться, что зависит это от используемого конструктивного решения.

К примеру, в ВАЗ-2110 внутренняя обойма подшипника выступает втулкой, через которую проходит шток амортизатора.

В результате критического износа подшипника, он начинает люфтить и шток получает возможность отклоняться от оси.

Результатом этого является нарушение углов установки колес, а следственно – и ухудшение управляемости авто, а также ускоренный износ шин.

А вот на авто, где подшипник обеспечивает только вращение стойки и с амортизатором он не взаимодействует, нарушение развала-схождения практически не происходит, поскольку шток от осевого смещения удерживает втулка, запрессованная в резиновый демпфер.

Но даже при такой конструкции износ подшипника будет оказывать негативное влияние на управляемость.

Если произошел износ подшипника, то это, естественно, начнет проявляться. При этом признаки неисправности зависят от конструктивного исполнения.

Если взять тот же ВАЗ-2110, то износ подшипника проявиться в виде стуков при проезде ухабов и неровностей на дороге, дополнительно они могут прослушиваться при поворотах

Звуки в опоре дает люфт в опорном элементе их важно не перепутать со стуком в амортизаторе

В случае же с подшипником, который не взаимодействует с амортизатором, чаще всего его неисправность проявляется в виде скрипов и писков при поворотах.

С чего начать?

Если стучит не что-нибудь другое, для начала стоит проверить, нет ли утечек машинного масла. Это порождает стук довольно часто. В таком случае стучащую деталь стоит немедленно заменить. Если же он вообще сухой, то можно провести простой тест: качнуть автомобиль вниз, надавив на его крылья. Если вместо того чтобы плавно подняться в исходное положение и остановиться, он продолжает качаться, то эта важнейшая часть автомобиля, скорее всего, сломана и больше не гасит колебания. Машина в таком случае будет качаться гораздо дольше, чем должна, а вы выясните причину стука. Это вместе с небольшим дисбалансом колёс (идеально отбалансированных колёс в реальности не существует) приводит к неравномерному интенсивному износу шин, снижая срок их службы в разы или в десятки раз, ускоряя износ или поломку деталей подвески и тормозных механизмов и приближая время следующего непланового кузовного ремонта.

Износ и повреждения

Стук бывает от изношенности или механических повреждений. Его может вызывать, к примеру, сорванная резьба или прогнувшийся шток. При таких неисправностях амортизатор надо заменить или ремонтировать, особенно если он отслужил не менее 50 тыс. км. Это такой же расходный материал, как фильтры и колодки, только срок службы у него гораздо больше. Стук может быть и при элементарных неисправностях его частей: повреждении трубы, резьбы штока или его отсоединении.

Утечка жидкости

Ещё одна распространённая причина — утечка в наружный цилиндр гидравлической жидкости. В свободный от вытекшего масла объём начинает попадать воздух. Проблема устраняется прокачкой самостоятельно или на СТО.

Мороз

Достаточно часто стук появляется в мороз, и вызывает его в таком случае не сама рассматриваемая деталь, а застывшее в ней масло. Некоторые автовладельцы особо отмечают стук в задних амортизаторах при похолодании. Помочь должна специальная гидравлическая жидкость для холодов и прогрев амортизаторов.

Втулки

Если вы только что установили его, причём правильно, гайки затянуты надёжно, люфта штока нет, а стук есть, то дело может быть в старых резиновых втулках или в новых, несовместимых с его типом. Чтобы избежать подобных случаев, лучше покупать всё в комплекте, вместе с подходящими втулками.

Неграмотный ремонт

Иногда масло бывает слишком густым не из-за погоды, а из-за безграмотного «ремонта», при котором рабочую жидкость заменили на более вязкую с самыми благими намерениями — уменьшить вероятность утечки. В результате ухудшаются управляемость и устойчивость машины: увеличенная жёсткость этой детали не гарантирует хорошей работы при высокой нагрузке. Кроме того, такой «ремонт» заметно увеличивает усилие сжатия, повышая нагрузку на кузов. Постепенно около мест креплений появляются трещины и увеличивается усилие отбоя, что также сказывается на автомобиле отрицательно.

Выявляем причину стука

Если при преодолении ухабов в салоне авто слышны отчетливые громкие стуки со стороны колес – пора делать ревизию подвески. Следует сначала убедиться, что стуки – следствие неисправности амортизаторов, ведь сторонние звуки создают и иные составляющие, например, тормозной суппорт.

В первую очередь необходимо визуально осмотреть демпфирующие элементы. Одной из основных причин потери работоспособности  — утечка масла вследствие износа уплотнителей. Недостаток рабочей жидкости внутри приводит к тому, что при работе на сжатие шток амортизатора не встречает сопротивления и он  достигает низа резервуара – происходит «пробой», сопровождающийся сильным стуком.

Поскольку масло выходит наружу, то следы хорошо заметны на корпусе. Обнаружение подтеков жидкости указывает на неисправность узла и необходимость замены. Но визуально оценить состояние демпфирующего узла можно не всегда. На многих авто как спереди, так и сзади используются амортизационные стойки (подвеска МакФерсона). В них амортизатор помещен в корпус стойки и осмотреть его без разборки узла не удастся.

В таком случае можно воспользоваться «народным» методом проверки – раскачкой авто. В передней части машины необходимо сильно надавить на крыло (сзади – на крыло, бампер, нижнюю полку багажника) и отпустить. При исправном амортизаторе кузов авто примет начальное положение и остановится, поскольку демпфер погасит энергию пружины. Но если деталь неисправна, то кузов после нажатия и отпускания будет немного колебаться.

Обязательно проверяется и состояние сайлентблоков, поскольку стук могут давать и они. А для этого ставим машину на яму и используя монтировку как рычаг, раскачиваем составляющие подвески. Такой метод проверки позволяет легко выявить износ резинотехнических деталей подвески.

И последнюю очередь проверяются верхние опоры амортизационной стойки (в передней подвеске). Они также могут стать причиной появления стуков при движении. Эти элементы проверить тоже несложно – просовываем руку между витками пружины и касаемся штока амортизатора, а затем раскачиваем передок авто в стороны. Колебания штока при раскачке указывают на неисправность опоры.

Ещё кое-что полезное для Вас:

• Газовые, масляные или газомасляные амортизаторы – какие лучше поставить?
• Автомобильные рессоры: что это такое, устройство, достоинства и недостатки
• В чем особенность подвески МакФерсона?

Ложные сигналы

Правда случаются ситуации, когда за стук амортизатора принимают какие- либо другие стуки, так называемый лжестук амортизатора.

Втулки.

Обычно это случается, когда начинают стучать втулки между стойкой и опорной чашей кузова автомобиля.

Со временем втулки изнашиваются, теряют свои первоначальные размеры и формы и за счет люфта начинают стучать амортизаторы.

Поэтому панику при появлении стука амортизатора начинать не стоит, спокойно разберитесь в ситуации, может не так уж все и страшно.

Сайлент-блоки.

Но, так же стуки в области колес, могут означать, что вышли, или начали выходить, из строя сайлент-блоки рычагов и шаровых, поэтому все же лучше обратиться к спецу, если Вы в этом не разбираетесь.

Срок службы амортизаторов различных типов

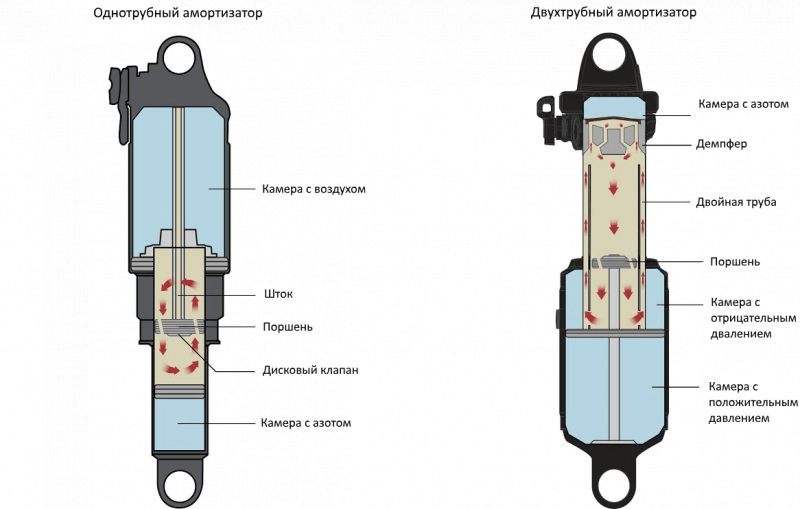

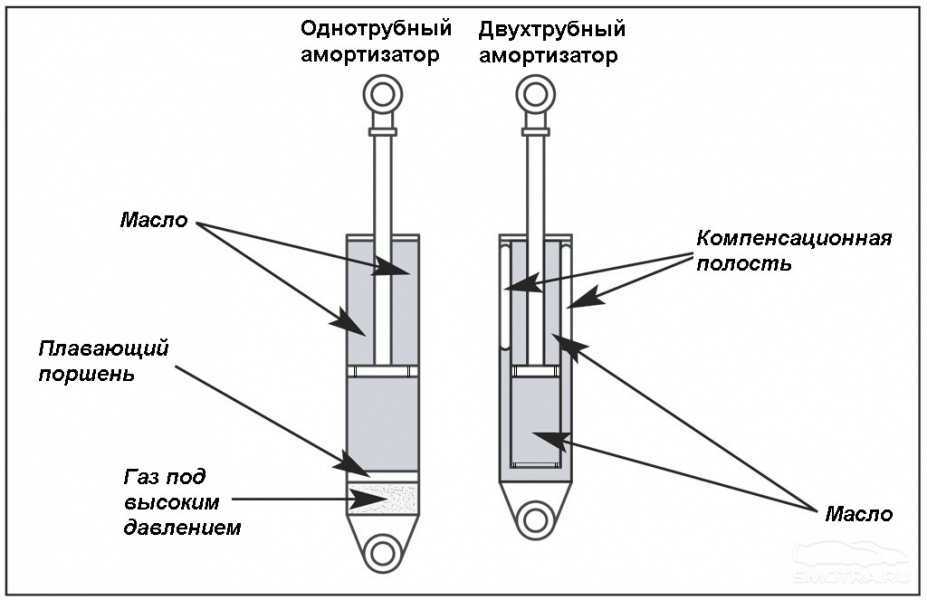

Автомобильные стойки, а зависимости от внутреннего устройства и принципа действия, делятся на три типа.

• Масляные – функционируют за счет перетекания рабочей жидкости из полости над поршнем в полость под ним. Самый простой и дешевый тип. Служит в среднем 60 тысяч км пробега.

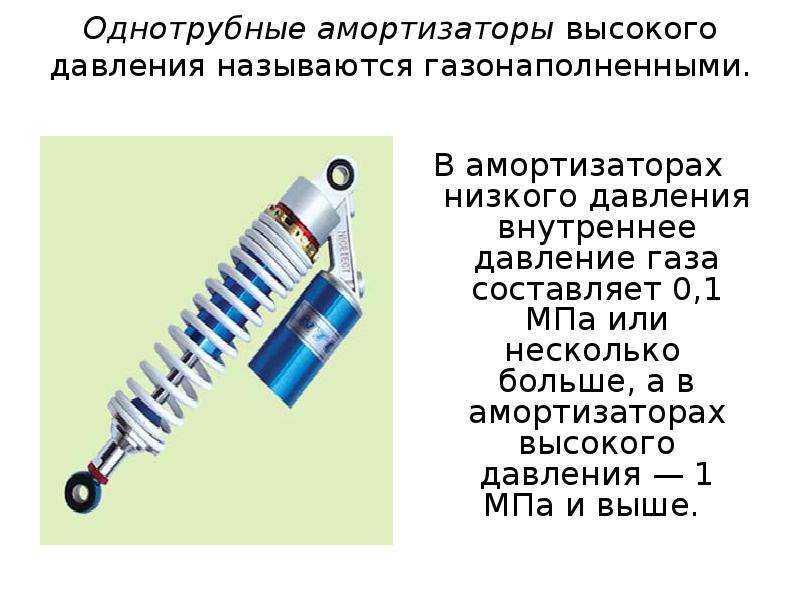

• Газовые – имеют в одном цилиндре две секции, разделенные свободно перемещающимся поршнем: газовую и масляную. Газовая демпингует динамические нагрузки и выталкивает шток из цилиндра. Масляная служит для гашения колебаний авто. Несмотря на увеличенное количество подвижных частей и добавление в конструкцию газообразной рабочей фазы, этот тип амортизационных стоек считается более выносливым: средний срок службы около 80 тысяч км.
• Газо – масляные. Состоят из двух вложенных один в другой цилиндров.Наружный предназначен для хранения газа, внутренний – для движения в нем поршня в масляной среде. Такая конструкция более сложная и дорогая в производстве, однако в плане комфорта газо – масляные амортизаторы выигрывают у обычных газовых. Такие стойки ходят также около 80 тысяч км.

Это интересно: Как проверить опорный подшипник стойки амортизатора

Когда менять амортизатор

Необходимо понимать, что вне зависимости от качества амортизатора, а также условий эксплуатации машины, износ этого узла происходит постоянно. С большей или меньшей скоростью, но постоянно! Соответственно, и проверять их состояние также нужно постоянно. Большинство производителей амортизаторов из средней ценовой категории рекомендуют выполнять проверку через каждые 20…30 тысяч километров пробега. Что касается замены, то обычно амортизатор значительно изнашивается приблизительно через 80…100 тысяч километров. На этом этапе нужно выполнить его более тщательную проверку и при необходимости замену.

А чтобы амортизаторы служили максимально долго ориентируйтесь на такие рекомендации:

• Не перегружайте машину. В мануале к любому автомобилю прямо указывается его предельная грузоподъемность. Не стоит перегружать автомобиль, потому что это вредно для его различных компонентов — в том числе двигателя и элементов подвески, в частности, амортизаторов.
• Дайте прийти в рабочий режим. При езде на машине в холодное время года (тем более при значительных морозах) старайтесь ехать первые 500…1000 метров на небольшой скорости и избегая неровностей. Это даст разогреться и растечься маслу.

Таким образом, при появлении проблем с амортизаторами лучше не затягивать, и заменить проблемные узлы на новые. Что касается покупки, то лучше покупать лицензированные амортизаторы у «официалов». Или выбирать товары в проверенных магазинах, основываясь на отзывах автолюбителей.

Как исправить ситуацию?

Сначала нужно определить причину стука. Исправить ситуацию можно путём замены неработающего элемента, так как разобрать амортизатор невозможно. Кстати, замену нужно проводить только попарно. То есть, если вы сменили амортизирующее устройство с левой стороны, меняйте его и с правой.

Некоторые автолюбители все же пытаются сделать мелкий ремонт элемента с дефектом. Для этого они срезают вальцовку корпуса. После срезания можно достать поршень со штоком. Это позволяет проверить шток и поршни и при необходимости их заменить — а еще залить новую рабочую жидкость. Во время сборки механизма разрезанное место вальцовки придется заварить. Это сложный процесс — намного проще купить новые элементы и поставить их.

В качестве профилактики стука можно порекомендовать избегать «силовой» эксплуатации автомобиля. Понятно, что дороги нужно выбирать поровнее — говорить об этом вряд ли стоит

Особое внимание обращайте на состояние масла. В холодную погоду не стоит слишком резко набирать скорость, ведь в самом начале движения температура рабочей жидкости соответствует температуре воздуха

Чрезмерная вязкость масла — типичная причина поломки дисков клапанов. Чтобы этого избежать, набирать скорость лучше через несколько минут после старта.

Срок эксплуатации амортизирующих элементов ограничен. Но чтобы они не сломались раньше времени, необходимо соблюдать правила эксплуатации автомобиля.

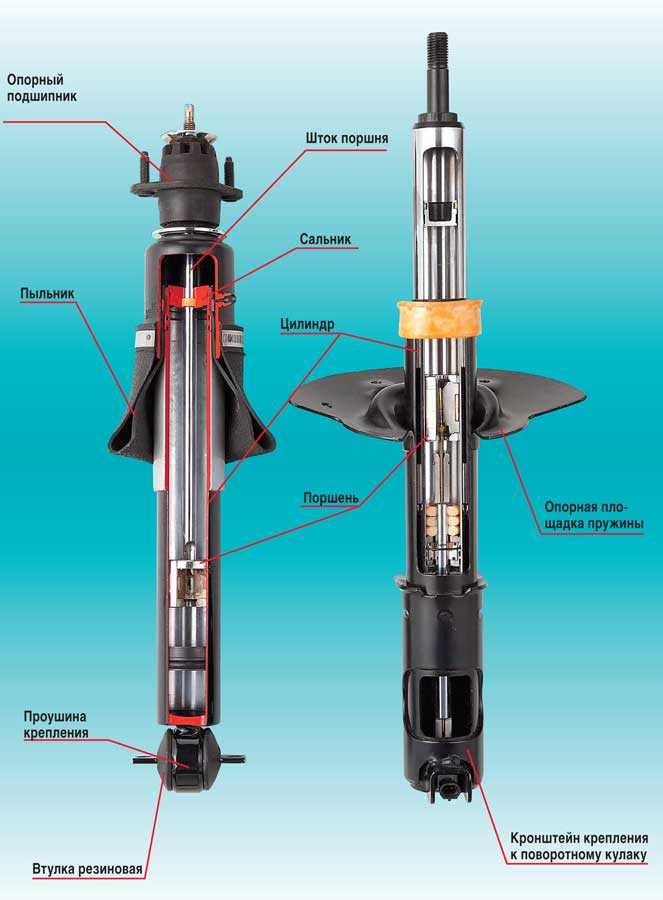

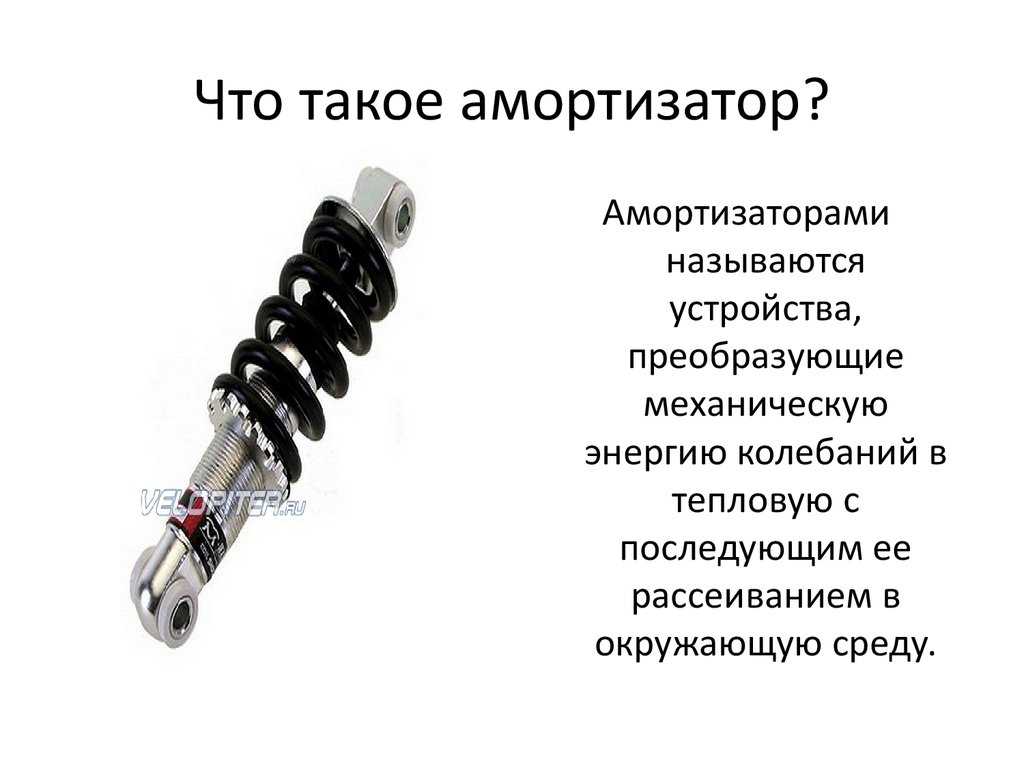

Амортизаторы, иначе именуемые демпферами, это специальные устройства, способствующие сглаживанию колебаний во время езды, путем преобразования механической энергии в тепловую. Стойки амортизаторов тесно связаны и работают в тандеме с рессорами, пружинами, торсионными валами, подушками и еще несколькими элементами ходовой части автомобиля.

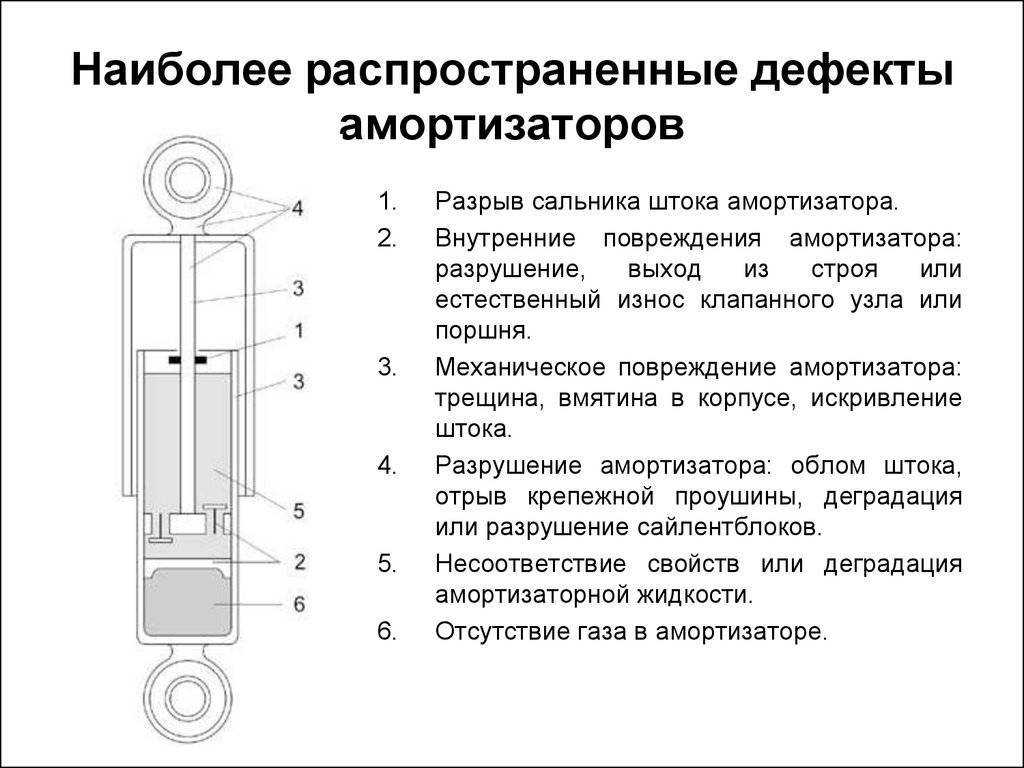

Почему стучат амортизаторы

Известно несколько причин стука амортизаторов на мелких кочках.

Деформация штока.Забои и задиры на рабочей поверхности штока, а также его деформация станут причинами появления стука. При этих дефектах разбивается направляющая втулка, и шток «гуляет» в ней, производя характерный стучащий, чаще глухой, звук.

• Недостаток масла или газа в амортизаторе. После утечки одной из рабочих сред стойка теряет возможность работать в штатном режиме. Появляются зоны холостого хода, в которых поршень не перепускает масло с сопротивлением, как должен, а просто проваливается или резко отстреливает под воздействием пружины.
• Повреждение отбойника. Отбойник служит для остановки штока в крайнем положении, то есть до того, как он достигнет «мертвой точки», и удар придется на шток или цилиндр. Если отбойник изнашивается, стойка амортизатора начинает стучать при проезде амплитудных ям.
• Перегруз автомобиля. Одна из наиболее частых причин, почему появляется стук в задних стойках, особенно после больших пробегов. Свободный ход между отбойником и кузовом с увеличением груза становится все меньше. И при проезде даже неглубоких неровностей появляется удар: балка ударяет об отбойник.

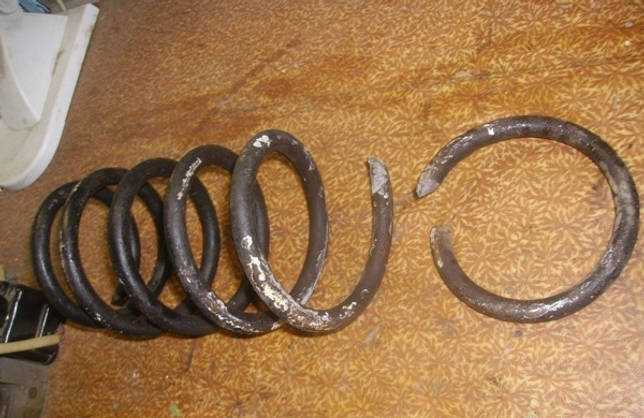

• Надлом пружины. При поломке пружины, в зависимости от участка повреждения, стойка как цельная конструкция теряет жесткость или перестает функционировать. Между отдельными элементами появляется люфт. Этот люфт и становится причиной стука в стойке амортизатора.

Износ опорного подшипника. Верхние опоры передних амортизационных стоек предназначены для обеспечения их вращения вокруг собственной оси при повороте руля. Износ опорного подшипника – одна из причин появления посторонних звуков.
Выработка сайлентблоков. Резиново – металлические втулки, через которые амортизатор крепится к другим элементам ходовой части или кузову, со временем разбиваются. И если сайлентблок полностью разрушится, появится характерный металлический стук.
Некорректная установка. Конструкция некоторых стоек позволяет при сборке допустить ошибки. При этом визуально и при испытаниях вне рабочей позиции стойка будет функционировать нормально. Однако под нагрузкой могут появиться люфты

Поэтому, если после замены амортизаторов появился стук – незамедлительно стоит обратить на это внимание выполнявшего ремонт мастера.

Распространенный вопрос: можно ли ездить, если стучит стойка? Ехать можно, но на небольшой скорости и до ближайшей СТО. В подвеске конструкции «Макферсон» стойка выступает в роли одной из двух крепежных точек, удерживающих ступицу. Если разрушится амортизатор – одна из двух связей стойки с ходовой частью будет разорвана, автомобиль потеряет контроль.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Как проверить сайлентблоки?

Для диагностики будет необходима плоская монтировка. Она позволит определить, как сильно изношены эти детали. С помощью монтировки рычаг будет перемещаться в продольном и поперечном направлении. Если есть люфт или повреждения, тогда в стуке виноваты именно сайлентблоки передней подвески.

Иногда рычаги могут быть разборными. Тогда можно выполнить замену сайлентблоком. Для этого демонтируется рычаг, а затем при помощи специальной оправки деталь выдавливается наружу. Новый сайлентблок желательно смазать перед монтажом. Посадочная поверхность также должна быть очищена. После установки стуки должны прекратиться.

2 способа диагностики заднего опорного подшипника

Многих новичков автолюбителей интересует вопрос, как проверить опорный подшипник на Приоре задних амортизаторов? На самом деле особой разницы нет. Методика диагностики заключается в том же. Проверка опорных подшипников на задней оси выполняется во время движения и с приложением нагрузки в стоячем положении авто.

Во время движения ТС

Проверка опорного подшипника задней стойки в движении – самый обыкновенный процесс, но он сложен тем, что нужно прислушиваться, чтобы понять, где именно, а точнее, с какой стороны кузова возникает стук. Процесс упрощается тем, что слушать нужно в салоне. При анализе состояния опорного подшипника, симптомы неисправности ничем не отличаются от переднего. В них вы услышите характерный стук при раскачивании кузова авто на неровной дороге.

Прикладываем нагрузку на стойку

Выявить неисправность опорного подшипника ВАЗ 2110 можно путем прикладывания к ней нагрузки. Нужно нагрузить автомобиль и пытаться раскачать его со стороны в сторону. В нагруженном состоянии люфт в заднем опорном подшипнике будет выражен еще более явно.

Причины стука амортизатора

Итак, если со втулками все в порядке, почему же может стучать амортизатор.

Вытекло масло.

Да, представляете в амортизаторе есть масло!!! (шутка).

Внимательно осмотрите амортизатор, который стучит. Если на его внешней стороне есть подтеки масла, то сразу покупайте новый амортизатор, а лучше сразу два, чтобы заменить их на одной стороне автомобиля.

Сейчас читают

Машина дергается при движении: причины и способы их устранения

16.7k

Неисправность системы ESP Форд Фокус 2, диагностика причин и способы их устранения

2.5k

Стук есть, но внешних признаков подтекание масла нет.

В данном случает причин стука амортизатора может быть несколько.

Первое, что нужно сделать, это просто покачать автомобиль надавив на поверхность автомобиля в том месте, которая расположена над подозрительным амортизатором.

Качания должны сразу плавно прекратиться.

Если плавные колебания происходят несколько секунд, то все, амортизатору каюк.

Внутренние поломки.

Значит стук амортизатора происходит из-за каких-то внутренних поломок. Это может быть срыв резьбы или даже не значительно погнутый шток, отсоединены трубы амортизатора. В общем, механические повреждения и поломки.

Ремонтировать амортизатор в данных случаях не рекомендуют, лучше его заменить.

Внутренняя течь масла.

Помимо внешней течи масла, существует и внутренняя течь, это когда масло из одного цилиндра, внутреннего, перетекает в другой, наружный.

Как говорится, свято место пусто не бывает, ушло масло, пришел воздух. Завоздушенную область амортизатора можно ликвидировать и его стук прекратиться.

Это можно сделать как самому, так и на автосервисе. Все зависит от модели амортизатора, т.е. данная проблема решаема и покупать новый амортизатор не стоит.

Как проверить новые стойки в магазине

Проверка новых стоек. В итоге стало понятно, как проверить стойки на наличие изнашивания и неисправности. С какой целью необходимо проверять новые стойки? Большинство автовладельцев, при чтении это статьи зададут себя примерно такой вопрос.

Спешу огорчить, проверять надо! Проверка заключается в осмотре новой стойки, не отходя от кассы.

Необходимо исключить следующие дефекты:

1. Затруднение подвижности;
2. Дефекты корпуса, детали;
3. Расхождение по нормированному размеру;

Внимание: изготовители не всегда намерены соблюдать техн. нормы во время производства стоек

В случае, несоблюдения норм стоек в производстве, стойки считаются ненадежными и опасными для эксплуатации. Такие стойки не в состоянии стабильно удерживать балансировку и наносят дополнительно ущерб полностью ходовой системе.

Проверка стоек с покупки необходима, стоя у прилавка, без спец. оснащения, можно выполнить процедуру проверенным способом:

Осмотреть стойки, сделать проверку маркировки на соотв

согласно каталогу производителя, изучить поверхность на наличие механических дефектов, повреждений, обратить внимание на шток, сальники.
Провести геометрическое соответствие при помощи штангенциркуля, линейки. Осмотреть длину амортизатора в складном состоянии и диаметр штока.

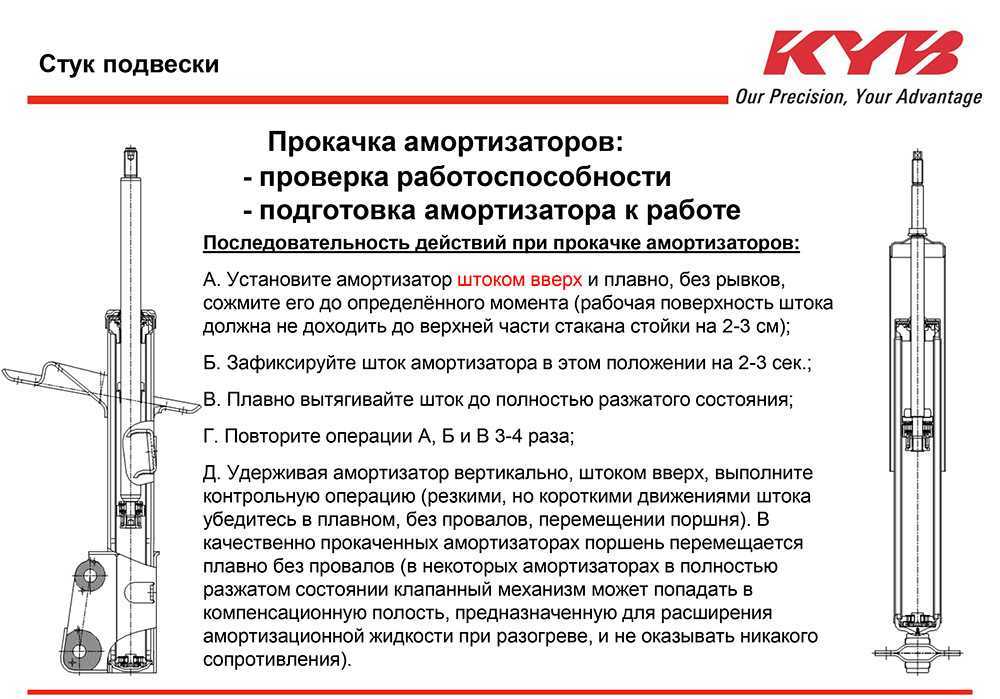

Изучить работоспособность

однотрубному не потребуется предварительная подготовка, можно приступать к проверке методом сжатия — от 3 до 5 раз сжать и растянуть стойку. Шток должен плавно, без резких толков двигаться.
Двутрубные проверяются несколько иным способом — прокачать от 3-5 раз, с вертикальным положением штока вверх и перемещением.
