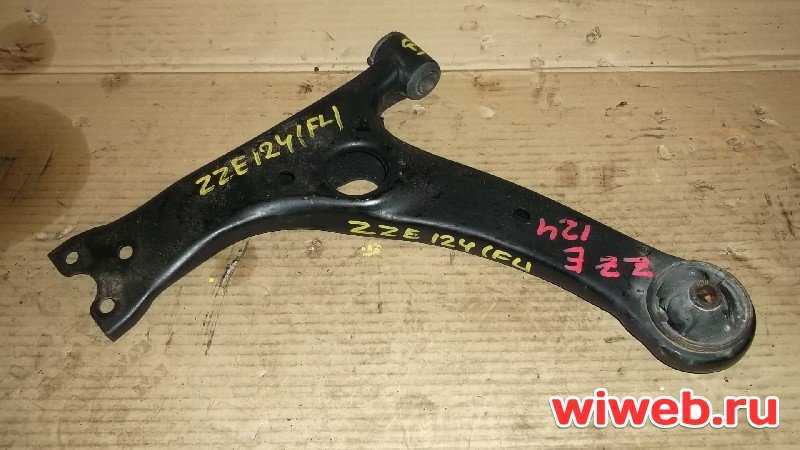

Рычаги и сайлентблоки на toyota corolla 120

Характерные проблемы с подвеской. Пути решения

Незначительная вибрация, стук, металлический скрип в процессе управления автомобилем. Это первые признаки, указывающие на неисправность. Своевременное обращение в СТО для проведения комплексной диагностики позволит предотвратить множество внезапных поломок в последующем.

Крен автомобиля на одну сторону, наклон колеса – это уже сигналы о масштабной поломке, требующей оперативного вмешательства со стороны моториста сервисного центра. Промедление с ремонтом, игнорирование, недопустимы. Речь идет о безопасности водителя, пассажиров.

Своими силами провести осмотр также возможно. Для начала установите Тойота Королла 120 на смотровую яму, механическим воздействием на рычаг пробуйте его расшатать. Люфт, скрежет, биение — дефекты. Замените детали новыми. Аналогичную процедуру проведите со вторым рычагом подвески.

Замена сайлентблоков передних рычагов тойота королла

Привет всем кто решил заглянуть ко мне в дневник. Долго меня мучал скрип резины в подвеске. Ехать в сервис и попросить посмотреть что это не было ни времени ни желания. Ездил так. Тем временем скрип нарастал. Прием провлялся он при неспешной езди по неровной дороге и при нажатии на тормоз при такой же скорости движения. Закономерность появления симтомов я никак не мог выявить. Посещала мысль о том то мне светит замена сайлента, но в надежде отделаться полегче надеялся на шаровую производства фимры CTR. Качание стоячей машины из стороны в сторону тоже не помогало определить источник звуков. В общем плюнул, остался после работы и залез с телефоном под машину. Иногда пользуюсь таким способом для осмотра недотпных участков. Сую телефон и фотографирую. Так и на этот раз поленившись снимать колесо и искать на чтобы лечь диагностировал скорую кончину (а может это и есть кончина) заднего сайлентблока переднего левого рычага. До этого морально себя уже готовил к замене поэтому услиленно штурмовал интернет на предмет фотоотчетов. Самое паршивое в ремонте как я себе представлялэто был болт, упирающийся в поддон коробки. Люди делали по разному: кто снимал подрамник, кто то отцеплял опору двигателя и домкратил коробку. Кто то действовал настолько радикально ломом, что подгибал поддон коробки. Я решил действовать гибридным способом.

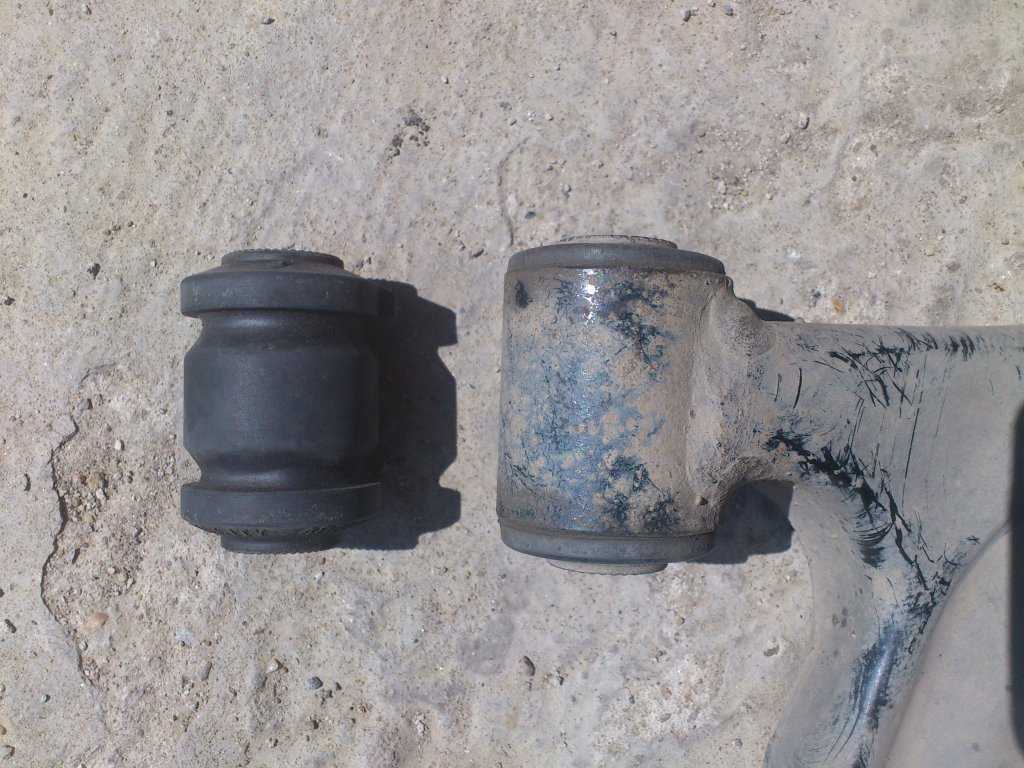

Собственно уже снятый рычаг с рваным салентом.

Был установлен сайлент фирмы RBI (других в моем любимом магазине Японец не нашлось). Читал конечно что их ругают, но мочи моейуже не было терпеть этот звук, да и боязно было. Тем более что лзть в подвеску все равно пришлось бы, так как порвался наружный пыльник ШРУС, купленый у хитрых китайцев. Тысяч 15 он прошел. Заодно раз пошла такая пьянка решил заменить и ступичный, который «подгуживал».

Вот такая модная смазка у мня была на внутренней гранате. Раньше покупал ее за 190 рублей за пакетик. Сейчас стоит 380. Слишком дорого. А аналогов нет. Только заказывать в интернет. На основе полимочевины. Наверное все таки закажу, так кактолько смазки на основе полимочевины подходят для игольчатых подшипников.

Злосчастный болт. Тут видно мой «гибридный способ». Через досочку я поддомкратил коробку, она подняласьмиллиметров на 5.

Потом ослабил этот болт на подрамнике.

. и этот. Далее острым концом балонника поддел и опустил подрамник и выдернул болт. Я ьыл очень доволен что теоретически подготовился и этот этап не отнял много времени. Повозился я конечнокогда выдергивал и вставлял обратно рычаг в места крплений.

Финальную затяжку предупреждали надо делать на полностью нагруженой машине. Так как с одеты колесом ядаже под машину быне залез Подложил под рычаг подставку и полностью опустил машину. Считаю что имитация нагрузки близка к правдивой.

Друзья! Если кто то хотелувидеть как я фигачу надтавками сайлент, то это не ко мне. У меня нет условий для этих упражнений. Я просто взял ступицу и рычаг в руки и пошел в сервис. Благо минут за 7 доплелся. Качество запрессовки ступичного подшипника и сайлент блока еще предстоит проверить (читай прямоту рук мастеров). Кстати надо сюда пробег закинуть, чтоб засечь сколько детали пройдут.

Не собираюсь никого лечить на тему ремонта-просто я сделал так)) Всем добра.

голоса

Рейтинг статьи

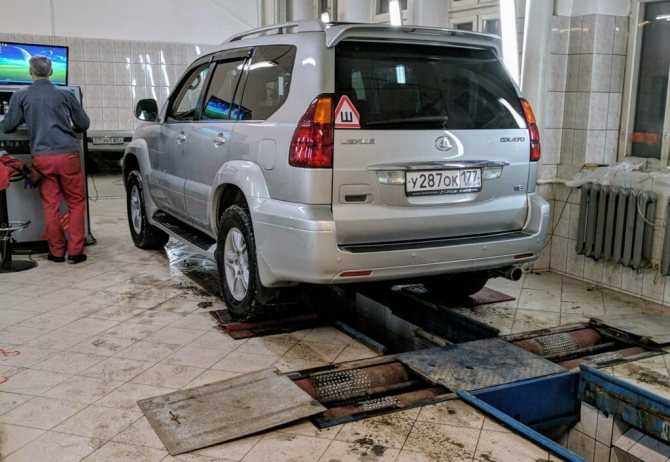

Как проверяется ходовая часть?

В целом процесс включает в себя следующие этапы проверки:

Вначале автомобиль поднимается на стойку и проверяется общее состояние ходовой части;
Все элементы просматриваются визуально;
Определяется, насколько износились элементы;
Затем проводится детальная диагностика.

Углубленная диагностика каждого отдельного элемента подвески чаще всего включает в себя следующие действия.

Проверяется состояние подвески

Проверка амортизаторов выполняется специальным устройством, определяющим степень износа. Амортизаторы должны быть проверены на герметичность.

Номимо состояния амортизаторов диагностируется состояние:

эластичность и степень износа пружин и пружинных опор;
подшипников ступиц колес, колодок, опор, дисков, барабанов, шлангов и т.д.
зазоров на втулках подвески, колодок, шарниров;
стержней и стабилизатора поперечной устойчивости;

Проверяются некоторые элементы трансмиссии

Коробка передач не должна иметь неестественных шумов и люфтов. Аналогичная проверка проводится в переднем и заднем мостах.

Помимо поиска скрытых неисправностей, проводится визуальный осмотр колес автомобиля. В каком состоянии шины (износ протектора), отбалансированы ли колесные диски и др. Измеряется геометрия авто (определяется, соответствует ли требуемым параметрам развал-схождение).

В зависимости от выбранной вами специализированной службы, диагностика может выполняться как механически, так и быть полностью автоматизированной (только на специализированных стендах).

Автозапчасти для иномарок, ремонт авто

Некоторые автовладельцы вместо оригинальных устанавливают полиуретановые аналоги, у которых срок службы больше, но и цена на них на порядок выше. Оригинал Оригинальные задние сайлентблоки имеют следующий каталожный номер: Изначально отвинчиваем крепление замена сайлентблоков на тойота королла 120 опоры левого колеса, после два болта и крепежи сайлентблоков; извлекаем рычаг из-под автомобиля; при помощи гидравлического пресса выпрессовываем один два сайлентблока.

В качестве аналога используйте стационарные тиски; если на поверхности рычага присутствуют дефекты, имеются повреждения металла, сварных швов — элемент подвески подлежит замене новым. Во всех остальных случаях на штатные места запрессовывают новые сайлентблоки; устанавливаем рычаг с новыми резинками на штатное место; приступаем к демонтажу правого элемента, предварительно приспустив опору двигателя на 2 — 3 см, для обеспечения доступа к крепежному болту.

Сайлентблоки были куплены еще в начале года, в наличии были родные Тойота и фирмы Замена сайлентблоков на тойота королла 120 по отзывам некоторых людей тоже неплохой производитель. Поставил естественно оригинал, разница замена сайлентблоков на тойота королла 120 цене на них минимальна. За оригинал отдал руб. Хоть и зарабатываю на жизнь ремонтом автомобилей, но ранее не доводилось менять сайленблоки на Короллообразных.

Меняем сайлентблоки балки заднего моста на Toyota Corolla E120 своими руками

Прорезь СТОшники так и оставили, сказали что на будущее, чтобы в следующий раз не резать балку, хотя что мешало затянуть болты, приварить изнутри гайку и заварить прорезь. Что я и сделал, гайка была приварена, прорезь заварена и для профилактики от ржи закрашена краской из баллончика. Прорезь в балке, так и отпустили Заваренная передняя балка С заменой шаровых опор проблем замена сайлентблоков на тойота королла 120 возникло, предварительно я жидким ключом побрызгал все болты.

При помощи ключа и большой трубы-рычага гайки были откручены. Открутив болт крепления, отсоединяем заднюю стойку амортизатора от балки. Откручиваем крепление стойки от балки. Демонтируем тормозные барабаны. Откручиваем крепление заднего тормозного барабана.

Процесс замены заднего плавающего сайлентблока на Тойоте Марк 2: Поднять заднюю часть автомобиля и снять колёса. Обработать болты крепления сайлентблоков ведешкой.

Открутить тормозной суппорт и привязать его к кузову или чему-либо, чтобы он не мешал процессу. Последовательным снятием болтов крепления снять тягу подвески. Произвести замену плавающих резиновых блоков.

Замена сайлентблоков на Тойота Королла

Осуществить обратную сборку. Таким нехитрым способом осуществляется замена сайлентблоков в подвеске Тойоты Марк 2.

Для наглядности приведено видео: Задняя балка и резиновые втулки на Тойоте Ипсум В конструкции крепления резиновых втулок на данном автомобиле есть хитрая особенность. Не зная её можно очень долго самостоятельно ковыряться в деталях. Но обо всё по порядку. Ниже представлена информация и фотоотчёт процесса замены сайлентблоков задней балки на Тойоте Ипсум.

Эта ценнейшая информация пригодится хозяйственным автолюбителям: Поднять заднюю часть машины любым удобным способом для получения комфортного доступа к сайлентблокам.

Вынуть тормозные шланги и заткнуть их, чтобы тормозная жидкость не протекала.

Глушитель снимать необязательно, достаточно освободить его с заднего крепления так, чтобы он не мешал дальнейшим работам. Тут индивидуально. Необходимо поставить под заднюю балку домкрат и затянуть.

Что следует делать?

Королла 150 и 120 – выносливый и надежный автомобиль, однако не вечный, поэтому, чтобы продлить жизнь своей машины, требуется внимательное к ней отношение. Рекомендуется вовремя менять такие расходные детали, как стабилизаторы: благодаря им авто лучше держит дорогу, маневрирует без заноса. Как правило, менять их нужно на отметке 80 тыс. пробега. Заменить их можно самостоятельно, если имеется схема конструкции автомобиля.

Вместе со стабилизаторами не помешает заменить сайлентблоки. Каждые 150 тыс. км рекомендуется менять шаровые опоры.

Снятие и установка подвески

На Тойоте Королла достаточно просто установить или снять переднюю подвеску, для этого надо:

Используя стояночный тормоз, затормозить транспортное средство.
Передняя часть автомобиля должна быть установлена на прочной и надежной опоре, далее нужно снять передние колеса для того, чтобы получить доступ к деталям передней подвески.
После осуществления вышеперечисленных действий остается только отвернуть и расшплинтовать гайку «пальца» шарового шарнира рулевой тяги.
Используя съемник, нужно произвести выпрессовку «пальца» шарового шарнира рулевой тяги. Выпрессовка производится из поворотного рычага.
После этого нужно расшплинтовать и отвернуть гайки «пальцев» шарниров с двух сторон.
Опять же используя съемник, производим выпрессовку «пальцев» шарниров, но уже из нижних рычагов.
Далее следует отсоединить стабилизаторную штангу и нижние рычаги от рамной поперечины, после стабилизаторная штанга, а также нижние рычаги снимаются вместе.
С колодок направления снимается суппорт вместе с колесным цилиндром. Далее суппорт подвешивается к автомобильному кузову и крепится с помощью проволоки, однако, стоит следить за тем, чтобы при этом тормозной шланг не был натянут и перекручен.
В завершение процедуры следует выкрутить крепежные «верхнеопорные» гайки и снять стойку.
Для того, чтобы установить подвеску, нужно осуществить вышеперечисленные действия «наоборот».

Несмотря на свою надежность и простоту в уходе, обслуживании, подвеска автомобиля Тойота Королла имеет и ряд неисправностей

Рычаги, шарниры, амортизаторы, пружины, все эти детали требуют проведения такой важной операции как своевременный ремонт

Одним из признаков возникновения неисправности может быть стук, который возникает в подвеске транспортного средства. Чаще всего стук возникает из-за того, что шаровые опоры, сайлентблоки и амортизаторные стойки износились и вышли из строя. Ремонт этих деталей заключается в проведении полной диагностики, замене изношенных деталей на новые.

Разработчики автомобиля Тойота Королла рекомендуют производить плановую диагностику и ремонт каждые шесть месяцев. Если следовать этой рекомендации, то стук, издаваемый деталями и узлами передней подвески, не станет для Вас проблемой. Однако, стук могут издавать не только узлы передней подвески. Своевременный ремонт не помешает и таким узлам деталей как: рулевая система управления, тормозная система.

Подытожив итоги вышесказанного, стоит отметить, что передняя подвеска автомобиля Тойота Королла — это набор достаточно надежных деталей. Однако, со временем и там могут возникать поломки, о которых оповестит «назойливый» стук изношенных деталей.

Стук можно убрать, лишь проведя ремонт таких деталей как амортизаторные стойки, сайлентблоки, шаровые и резинометаллические шарниры. Однако, стук издается не только деталями передней подвески, но и тормозной и рулевой системами. Квалифицированный ремонт позволит избавиться от этой «напасти».

Проблемы и ремонт ходовой Тойоты Короллы

Целая ходовая – это залог комфорта внутри авто, а также высокий уровень безопасности. Каждый автомобилист знает, что периодически нужно производить осмотр ходовой, производить замену износившихся резинок и деталей. Именно от нее зависит то, как автомобиль держит дорогу, проходит по разбитой дороге, выравнивая кузов и беря на себя все “радости” наших дорог. Ходовая Тойоты Короллы Филдер пройдя не один десяток километров, как и у любого другого автомобиля, имеет свойство начинать стучать. Здесь, как правило, речь идет в большей степени о резиновых элементах подвески, так как они подвержены большему износу и имеют свой определенный срок выработки в процессе эксплуатации транспортного средства.

Выбор детали

Не оригинальные сайлентблоки.

К выбору сайлентблоков стоит отнестись серьёзно, поскольку от качества запасных частей будет зависеть — насколько устойчивая будет подвеска, а также мягкость хода рычагов. Многие автолюбители ставят вместо оригинальных изделий полиуретановые аналоги, которые имеют больший ресурс использования, но при этом на порядок дороже.

Рекомендуем: Рулевое управление — как ремонтировать рулевую колонку на ВАЗ 2106, 2107 своими руками

Оригинал

48068-12300 – оригинальный каталожный номер заднего сайлентблока переднего рычага подвески. Стоимость изделия составляет 3000 рублей.

Аналоги

В связи с высокой стоимостью сайлентблоков рычагов зачастую многие автомобилисты ищут более менее качественный и дешёвый заменитель. Автомобильный рынок предлагает массу разнообразных вариантов.

Наименование производителя	Каталожный номер	Стоимость
ABS	270969	1000
Akitaka	0101-150B	1000
Amiwa	02-35-1177	600
Caster	FFD9321	700
Febest	TAB-ACA30S	600
Fenox	CAB10013	600
Gufu Parts	SRM-21105	600
JD	JDT24ZE150B	1000
Jikiu	BH21118	700
LYNXauto	C8572	800
Nipparts	N4232056	1000
Patron	PSE1428	700
Sidem	845638	600
Stellox	77-00438-SX	800
VAG	357 407 182	400
VAG	1J0 407 181	1200

Где проводится проверка?

Есть водители, которые считают, что могут самостоятельно диагностировать неисправность элементов шасси и даже сами выполнять ремонт, если это необходимо.

Но… именно ходовая часть представляет собой набор из множества элементов, и без необходимых знаний и инструментов качественную проверку состояния ходовой части для непрофессионала практически невозможно выполнить дома.

Учитывая это, лучшее место для проведения диагностики шасси — специализированный автосервис. В сервисе есть специальное оборудование, такое как вибростенды, контрмеры, детекторы люфта и многое другое.

Профессиональные механики с большим опытом могут не только выполнить все необходимые тесты и проверки, но также после диагностики предоставить подробный отчет о состоянии шасси, дать свои рекомендации и, по желанию водителя, подготовить предложение для ремонта.

Если после диагностики водитель желает заменить один из компонентов или отремонтировать всю ходовую часть, часто можно получить определенную процентную скидку. Следует также отметить, что некоторые сервисные центры предоставляют бесплатный осмотр и проверку состояния ходовой, если ремонт затем выполняется в той же службе.

Замена задних сайлентблоков нижнего рычага передней подвески и шаровых опор на Toyota Corolla E120

После замены передних стоек и задних амортизаторов было решено поменять также шаровые опоры и задние сайлентблоки нижнего рычага передней подвески, так как всё-равно после замены стоек присутствовало непонятное дребезжание в передней подвеске.
Надо в подвеске наводит порядок.
Так к сведению: хронология событий не соблюдается на блоге при написании статей, работы производятся в разное время, возможно что-то описывается позже чем было сделано, поэтому и цена на запчасти будет отличаться от действующей на момент написания статьи из-за колебания курса доллара.

Покупка запасных частей для передней подвески

Изучив отзывы в интернет и цен было в итоге приобретено, в августе 2014 года (менялись запчасти 13.06.2015 г.), как обычно на экзисте: Сайлентблок нижнего рычага передней подвески задний VTR TO0133R 2 штуки за 879 рублей 96 копеек и Опора шаровая, передняя нижняя Sidem 45095 2 штуки за 1108 рублей 28 копеек каждая.

Сайлентблок VTR TO0133R

Шаровая опора Sidem 45095

Едем на СТО 76 экспресс, автосервис на Ленина, 149 г.Чита

Почему решил менять там сайлентблоки и шаровые опоры не знаю, просто может что местоположение у них в городе удобное, но в итоге оказалось что это просто ужасное место для обслуживания автомобиля, с неграмотными специалистами.

Перепрессовка задних вертикальных сайлентблоков рычага передней подвески

Подняли авто на подъёмник, проблема образовалась при снятии рычагов, за время эксплуатации все болты проржавели и в итоге один болт при откручивании на переднем горизонтальном сайлентблоке сломался.

Сломанный болт переднего рычага подвески 90119-14086

Ситуация осложнялась в том, что гайка этого болта это «сухарь» (так вроде его называют), который приварен внутри передней балки и прямого доступа к нему нет. Пришлось пилить болгаркой балку чтобы сбить сухарь и вытащить обломок болта.

Разрез в передней балке

Снятие рычага передней подвески

При помощи сварки и пневматического зубила сухарь поддался, и остаток болта был благополучно извлечён из балки, полчаса точно ковырялись чтобы его достать. Рычаги сняли о отнесли на перепресовку сайлентблоков. Передние горизонтальные сайлентблоки в хорошем состоянии, менял только задние вертикальные.

Сняли рычаги передней подвески

Сайлентблоки запрессовали криво, но как сказали «очень грамотные специалисты»: «так нормально, ездить можно, ни на что не влияет».

В общем менял на днях рулевые наконечники и тяги (фотоотчёт будет позже), снимал рычаги, чтобы посмотреть состояние сайлентблоков и промазать на будущее графитной смазкой, так вот видно уже начинается трескаться сайлентблок от неравномерной нагрузки, как раз видно что трещина идёт из-за наклона сайлентблока, так что запрессовывать надо сайлентблоки ровно.

Запрессованные сайлентблоки

Прорезь СТОшники так и оставили, сказали что на будущее, чтобы в следующий раз не резать балку, хотя что мешало затянуть болты, приварить изнутри гайку и заварить прорезь. Такие «грамотные» специалисты не додумались до этого. Что я и сделал, гайка была приварена, прорезь заварена и для профилактики от ржи закрашена краской из баллончика.

Прорезь в балке, так и отпустили

Заваренная передняя балка

Замена шаровых опор на Toyota Corolla

С заменой шаровых опор проблем не возникло, предварительно я жидким ключом побрызгал все болты. При помощи ключа и большой трубы-рычага гайки были откручены. Шаровая опора снималась без съёмника, одним ударом по поворотному кулаку в районе шаровой, она вывалилась. Как сказали СТОшники шаровые в принципе ещё походили бы, не выкидывал их, пускай лежат на всякий случай.

Некачественный развал-схождение на СТО 76 г.Чита

После проведения всех работ был сделан развал-схождение (700 рублей), после их манипуляций машину стало клонить вправо.

Приехал к ним, переделывал развал другой специалист, после него всё-равно машину клонило, ничего найти не могли, пожали плечами и всё на этом, хотя у них новое оборудование.

Надо было деньги забирать у этих «спецов», ну ничего негативных отзывов, включая эту статью я про них написал.

В итоге после проезда 1600 километров, хорошие передние покрышки стали хуже плохих задних. На следкущий год надо брать новые летние шины, думаю эти им на СТО привезу в подарок.

Сделал развал-схождение у другого человека в гараже за 400 рублей, со старым оборудованием и все нормально стало, никуда не клонит и руль ровно стоит.

Слева плохая, справа «хорошая» шина.

Так что рекомендуется по возможности делать все работы самому, это будет более качественно и запчасти будут служить долго. Вот куплю себе потом домкрат гидравлический и сварю себе мини пресс для перепрессовки сайлентблок и переделаю все сайлентблоки.
