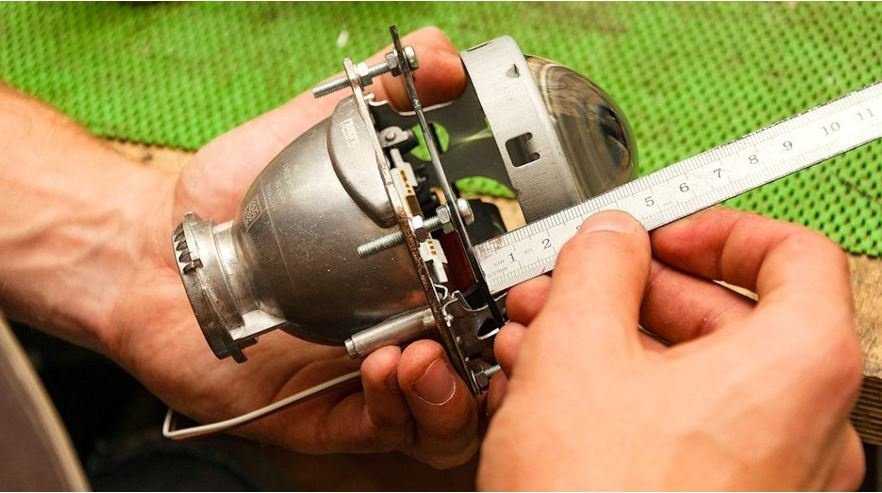

Размеры линзы аккорд 7
Кэшбек 20% от стоимости ремкомплекта на карту в течении 24 часов, для всех участиков сообщества Drive2.RU, после публикации отзыва!
Ремкомплект для замены штатных линз на Hella 3R для авто Honda Accord 7 2005Ремкомплект предназначен для замены штатных линз на современные биксеноновые линзы Hella 3R. Замену можно произвести самостоятельно со снятием фары и вскрытием стекла, либо с данным ремкомплектом обратиться в студию автосвета или мастеру по ретрофиту фар (смотрите список установщиков в вашем городе в меню сайта).
Почему выгодно приобрести ремкомплект у нас? — цена на новые оригинальные фары в 5-10 раз выше стоимости ремкомплекта — у не оригинальных фар свет очень низкого качества — у нас самые низкие цены в России, своя производственная база по рамкам, прямые поставки биксеноновых линз с завода производителя
Совместимость:Honda Accord 7 2003, 2004, 2005, 2006, 2007 годов выпуска
Почему штатные фары со временем теряют яркость? Покрытие отражателей штатных линз под галоген или ксенон, даже на автомобилях премиум класса, со временем выгорают и свет теряется в отражателях линз, поэтому приходится менять сам линзованный модуль. Наиболее оптимальное решение — это замена штатных модулей на биксеноновые линзы Hella 3R с использование переходных рамок для Хелла 3/3Р.

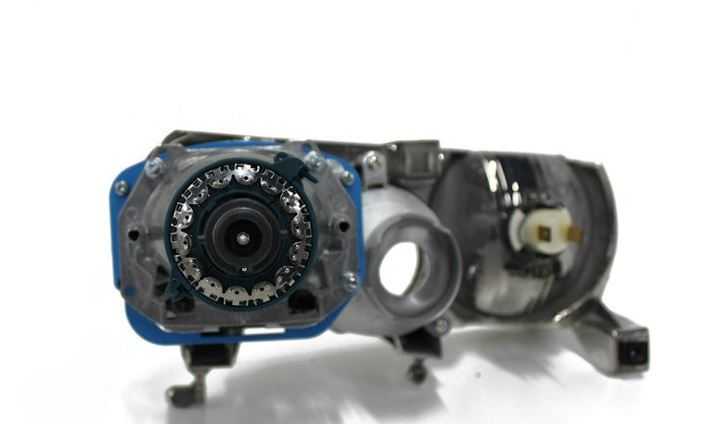

Комплект включает в себя: Биксеноновые линзы Hella 3R (билинзы Хелла 3Р) — 2 шт. Переходные рамки для установки Hella 3R в фары Хонда Аккорд 7 2007 — 2 шт.
Отдельно при необходимости приобретаются:
- автомобильный герметик HOT Melt премиум качества (рекомендуем именно этот герметик, т.к. Orgavyl и прочие мягкие герметики плохо держат стекло) ССЫЛКА!
- ксеноновые лампы D2S либо D2H (мы рекомендуем именно D2H, т.к. качество колбы у них такое же отличное как у D2S) и блоки розжига ксенона Criline Premium Canbus 55W ССЫЛКА!
- комплект для восстановления прозрачности фар Criline Retrofit Glass, после глубокой полировки прирост яркости плюс 200-1000% ССЫЛКА!
- биксеноновая проводка для подключения ближнего и дальнего света
- задние резиновые крышки для герметизации фары
- адаптеры H1, если планируете использовать линзу с галогеновой лампой
Процесс замены: 1. Фара снимается с авто и вскрывается с использованием печи или с помощью термофена. 2. Старый линзованный модуль демонтируется и вместо него устанавливается новый модуль Hella 3R, который крепится к штатным отверстиям с использованием переходной рамки. 3. Если необходимо старый герметик меняется на новый, фара собирается в обратном порядке и устанавливается на авто. 4. При необходимости меняется/устанавливается ксенон. 5. Для идеального результата рекомендуем восстановить прозрачность фар путем глубокой полировки.
Нужны ли доработки? В 80-90% случаев при замене линз требуются доработки. Ретрофит — это не штатная замена детали, в большинстве случаев доработки не значительные, но иногда требуются значительные доработки корпуса фары, масок, переходной рамки или самой линзы.
Источник
Замена передней фары автомобиля
Они бывают различной формы: круглыми, квадратными, овальными. Принцип действия линзы основан на отсечении светового потока при ближнем освещении или выдаче света без ограничений при дальнем освещении.
Замена передней фары на Honda Accord седьмого поколения:
Для снятия переднего бампера придерживаются следующего порядка:
- открывается капот машины и снимается защитная крышка;
- выкручивают саморезы, находящиеся в подкрылках передних колес;
- снимают подкрылок, используя подручный инструмент;
- в нижней части бампера откручивают болты (6 шт.) и вытаскивают клипсы (2 шт.);
- бампер необходимо немного потянуть на себя, края конструкции с двух сторон должны освободиться;
- в нижней и верхней части фары есть крепления с защелками, которые необходимо открыть;
- отсоединяются трубки омывателей фар и провода к птф, бампер снимается.
- Откручивают болт и снимают угловую планку. Отсоединяют фиксатор проводки и снимают фару.
- По установке блока фар на прежнее место, все операции производят в обратном порядке. Проверяют новые фары — выполняется настройка направления оптических осей.
Необязательно менять фары только из-за того, что они потеют. Можно выполнить ремонт модуля. Для этого полностью разбирают корпус фары, чистят внутреннюю полость.
Двигатели
Седьмой Аккорд комплектовался двумя бензиновыми атмосферными четверками рабочим объемом 2,0 л (К20А6, К20Z2 – после рестайлинга) 155 л.с. и 2,4 л (К24А3) 190 л.с. Крайне редко, встречаются экземпляры с дизельным агрегатом 2,2TD мощностью 150 л.с., ввезенный из Европы или Японии. Кузов с двигателем 2,0 л получил обозначение CL7, с 2,4 л – CL9, универсал – СМ1.
Все моторы имеют цепной привод ГРМ. Но многим любителям «зажечь» пришлось столкнуться с необходимостью ее замены из-за растяжения при пробеге более 150-180 тыс. км. Чаще проблема возникала на Аккордах с двигателем 2,4 л. В запущенных случаях цепь перескакивала. «Неспокойные» водители так же могли «попасть» и на замену распредвала.
Хондовские моторы из-за тонких масляных каналов чувствительны к качеству используемого масла и его вязкости. Чтобы уберечь себя от возможных проблем лучше использовать только рекомендуемые производителем смазочные материалы.
Увеличение расхода масла после 150-180 тыс. км часто вызвано потерей своих свойств маслосъемными колпачками. Для замены потребуется 16 колпачков по 70-80 рублей за штуку. Сервисы за работу просят от 15 до 25 тыс. рублей.
2-х литровые моторы при пробеге более 200-250 тыс. км могут потребовать замены вкладышей. Причина – узкие масляные каналы, при использовании не рекомендуемых масел, не обеспечивают достаточным количеством смазки трущиеся детали. О приближении ремонта оповестят металлические стуки на холостых. Но причиной стука может стать и сломанная пружинка привода VTC, которая блокирует шестерни привода.
Одно из сложнопобедимых явлений моторов Honda – провал оборотов при сбросе газа. В поисках путей решения проблемы владельцы прибегают к замене кислородного датчика, датчика температуры охлаждающей жидкости, датчика температуры воздуха на впуске, датчика расхода воздуха и даже дросселя. Кто-то пытается перепрошить ЭБУ двигателя. Но положительный итог наблюдается редко.
| Honda Accord VII (2006 — 2008 гг.) |
Кислородный датчик служит более 120-150 тыс. км. Оригинальный доступен за 10-11 тыс. рублей, аналог – за 5-7 тыс. рублей. Топливный насос может отказать при пробеге более 150-200 тыс. км. Новый обойдется в 5-6 тыс. рублей. Многие взамен неисправного устанавливают аналог от ВАЗ-2110.
Стартер может «отказаться от возложенных на него функций» при пробеге более 150-180 тыс. км. Наиболее распространенные причины: заклинивание втягивающего (необходима прочистка и замена смазки) и износ щеток. Комплект новых щеток стоит около 3-4 тыс. рублей, работа по переборке – около 2 тыс. рублей, работа по снятию и установке – еще около 1 тыс. рублей.
Появление вибрации на холостых оборотах после отметки 150-180 тыс. км может быть вызвано износом передней вакуумной подушки двигателя, подверженной большим нагрузкам. Оригинальная подушка обойдется в 5 тыс. рублей, аналог – около 2 тыс. рублей. Задняя подушка ходит немного дольше – более 160-200 тыс. км.
Забитый грязью и пухом радиатор летом в пробках с включенным кондиционером становится причиной перегрева двигателя. При хорошей встряске после неожиданного попадания в выбоину на дороге может заглохнуть двигатель из-за срабатывания инерционного выключателя подачи топлива. Вернуть Accord к жизни можно после нажатия кнопки выключателя под передней панелью.
Замена оптики
С такой ситуацией сталкиваются обычно автовладельцы, которые не являются первыми хозяевами машины. Предыдущий водитель мог вместо штатной оптики установить ксенон. Если данное мероприятие проводилось «в гаражных» условиях, то результат очень часто бывает неудовлетворительным. Так, например, галогеновые линзы могут первоначально после установки ксенона полностью справляться с возложенными на них функциями. По прошествии 2-3 лет линза начинает мутнеть. Также часто встречаются проблемы с осыпающимся отражателем.
Автовладельцу в случае такой ситуации требуется провести ревизию всех элементов оптики. Вышедшие из строя элементы подлежат замене. Для установки нового ксенона рекомендуется обратится к специалистам.
Изменение салона
Дорестайлинг имел бортовой компьютер с очень скудным набором отображаемых параметров. Новое поколение автомобилей получило полнофункциональный БК. Для его управления добавились дополнительные кнопки на руль. Приборная панель также преобразилась в лучшую сторону. Пластик на обоих автомобилях добротный, сверчков нет даже после длительной эксплуатации.
Салон дорестайлингового Аккорд 7
Салон рестайлинговой версии
Рестайлинг версия авто получила новый рычаг коробки переключения передач. Увеличения комфорта это не добавило. Данное изменение внесло лишь декоративные отличия в машины разных поколений.
Изменения коснулись и бардачка. Его форма слегка изменилась. На приборной панели появилось больше хромированных элементов. Внешне это сделало дизайн салона более элегантным. Недостатком такого оформления является то, что после длительной эксплуатации хром начинает стираться и покрываться темными пятнами.
Разновидности линз на Аккорд 7
По отзывам владельцев автомобилей Accord 7 легче найти мишени для европейской версии автомобиля. Японские автомобили с правым рулем не так популярны, поэтому их обычные и стоковые запчасти найти гораздо сложнее.
У автовладельца есть возможность купить линзы у автоавтомобилей, но есть риск купить бывшее в употреблении изделие. Вы также можете приобрести новые линзы в автосалоне или заказать их через Интернет.
Виды линз в зависимости от типа фар, в которые они будут установлены:
- галоген;
- ксенон;
- биксенон.
В стандартной версии Honda Accord 7 с двигателем 2,0 л устанавливаются галогенные линзы, а автомобили с центральным 2,4 л оснащаются ксеноновыми линзами.

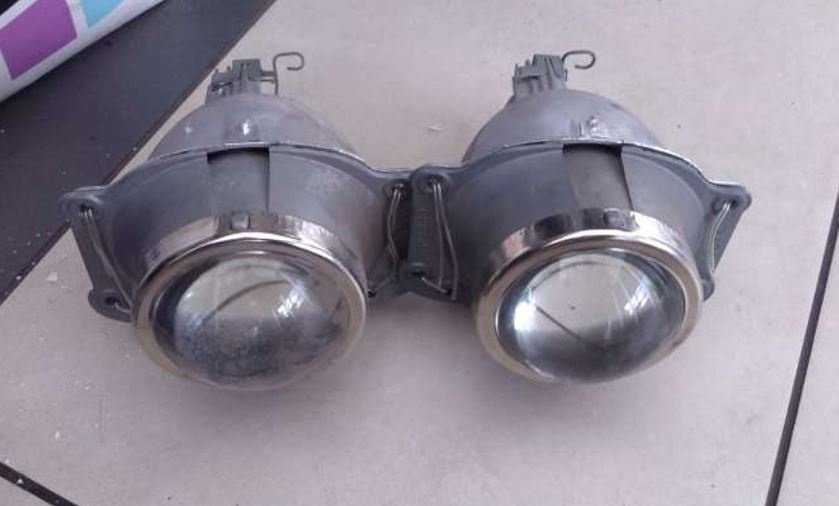

Хонда Аккорд 7 родные галогенные линзы с двигателем 2,0 л
Владельцы автомобилей Accord 7 с 2,0-литровым двигателем модернизируют свой автомобиль, устанавливая ксеноновые и биксеноновые линзы. Владельцам автомобилей с двигателями 2,4 литра может потребоваться замена их только в случае помутнения или поломки на штатные. Автовладельцы выделяют следующие преимущества обычных линз:
- специальный амортизатор, установленный в линзе, не дает ей дрожать при движении автомобиля;
- лучшая видимость на дороге;
- качественное освещение.
Тип биксеноновых линз
Неправильный ксенон
Многие автовладельцы устанавливая ксенон желают иметь голубовато-синий оттенок. В результате используются лампы с температурой свечения более 5000К. В декоративных целях такое решение оправданно, но для повседневной эксплуатации не подходит.
Температура свечения ксенона на Аккорд 7
Для улучшения света необходимо заменить установленные лампы на новые, температура свечение которых составляет 4300 К. Опытные автовладельцы рекомендуют использовать Philips Xenon 4300К. Она устанавливается штатно в модели Аккорд 7 с 2.4 литровым мотором. В таблице ниже отображено описание температур свечения.
| Температура свечения | Примечание |
|---|---|
| до 3000К | Оттенок оранжевый. Освещение слабое. |
| 3000-3500 | Диапазон работы галогеновых ламп. |
| 4000-5000 | Комфортное свечение. Не создает бликов. |
| 5000-6000 | Белый свет. Наиболее яркий. Может заслеплять встречных водителей. |
| 6000-8000 | Оттенок голубовато-синий. Видимость плохая. Часто хуже, чем у галогеновых ламп. |
| более 8000 | Лампы не способны в полной мере выполнять возложенные на них функции. Использование оправдано только в декоративных целях. |
Габаритные задние огни нуждаются в замене
Если случилось, что необходимо заменить габаритный задний фонарь, то для его демонтажа и замены выполняют следующие действия:
снимают задний бампер авто. У некоторых моделей в задней части установлен фаркоп, на который тянутся электрические провода. Прежде всего, отключают аккумулятор, затем смело снимают напольный материал внутри багажника машины. Отгинают боковые накладки, вынимают фиксаторы. Накладки можно вынимать. На подкрылках снаружи в районе задних колес откручиваются саморезы
В нижней части бампера отвинчивают болты и осторожно демонтируют бампер, предварительно отсоединив разъемы габаритных огней
патрон с габаритной лампой необходимо повернуть против часовой стрелки и затем вынимают лампу
внимательно обследуют резиновую прокладку, в случае повреждений ее заменяют
устанавливают на место задний фонарь. Чтобы проверить правильность установки и его герметичность – направляют струю воды прямо на фонарь.
Рестайлинг
Седьмое поколение стало одним из наиболее удачных и востребованных на международном рынке, что поспособствовало созданию большого количества модификаций, отличающихся по оснащению, мощности двигательной системы. В связи с этим большинство из них прошли через рестайлинг в 2005 году и были запущены в продажу спустя год
Наибольшее внимание при создании новых моделей было уделено их
Изменения не повлияли на характеристики, производители изменили ноускат, установили новую решетку радиатора, передние фары и колёса. Седан получил пару новых задних фонарей, универсал «Tourer» приобрел новую хромированную окантовку на заднем стекле и увеличенные рейлинги. Обновленные автомобили существенно скорректировали «имидж» всей серии.
Внутри машины изменения сможет найти только опытный специалист – панель приобрела новую форму, приборы окрасили в новые цвета, а на руле появилось хромированное кольцо. В 2007 году Хонда Аккорд 7 завершило свою историю, и это событие ознаменовалось вхождением модели в топ-5 популярных автомобилей в США и получением премии «Автомобиль года» в России.
Последним автомобилем поколения стала версия Accord Special Edition, обладающей эксклюзивной окраской «White Pearl» и обновленным интерьером. Центральная консоль и панель приборов были отделаны под карбон, а на борт установили все, что предусмотрено консультацией Executive.
Замена линз на Хонда Аккорд 7
Объектив нельзя снять, не сняв фару. Для удобства следует демонтировать бампер или ослабить одну из его сторон, с которой следует проводить работы. Подробные сведения о замене объектива см. В приведенных ниже инструкциях.
- Поднимите машину, по возможности воспользуйтесь лифтом. Это упростит снятие и установку бампера и фар.
- Откройте капюшон.
- Снимаем бампер.
Процесс снятия бампера

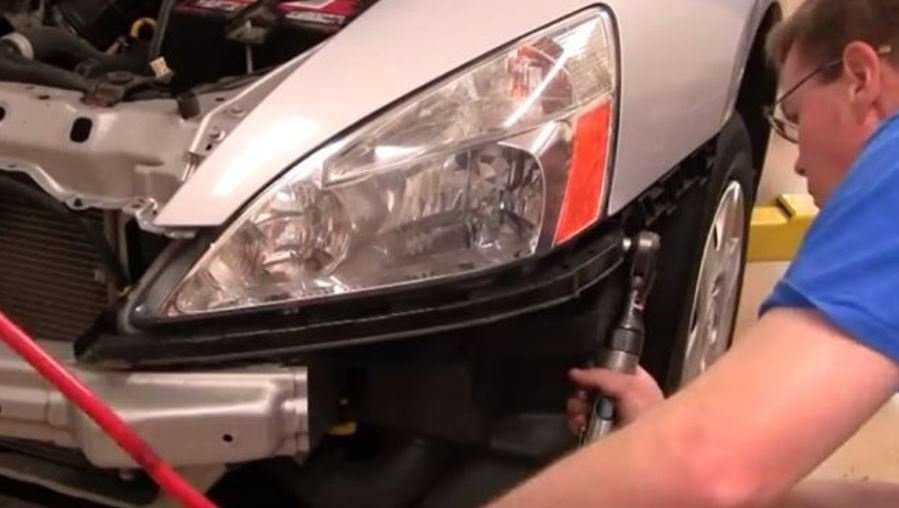

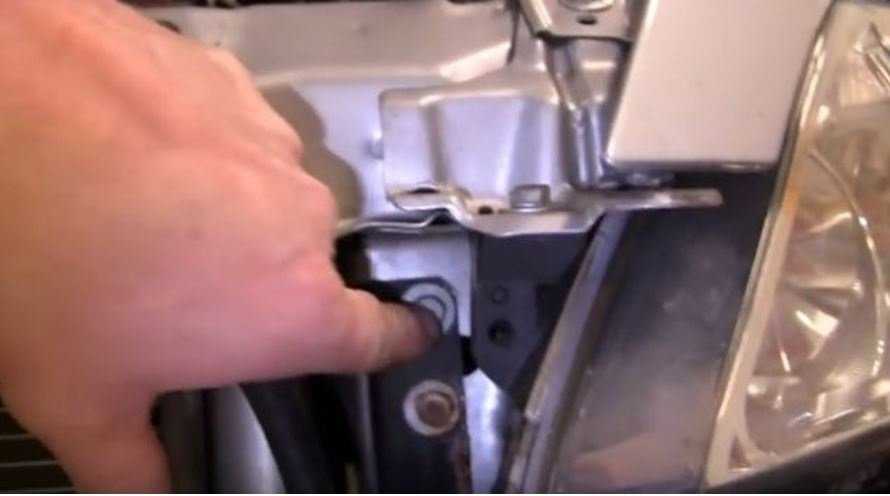

Выкрутите болт в нижней части фары, как показано на фото ниже.
Монтажное положение проектора
Отвинчивание болтов

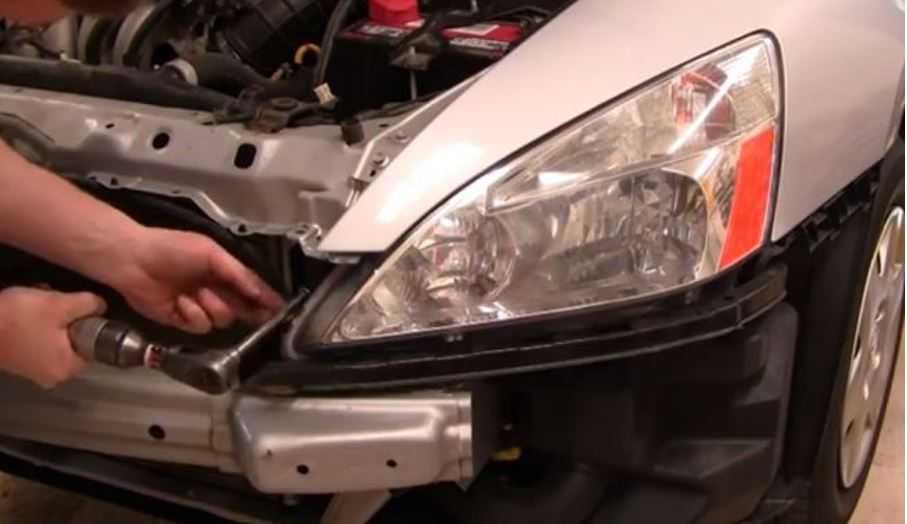

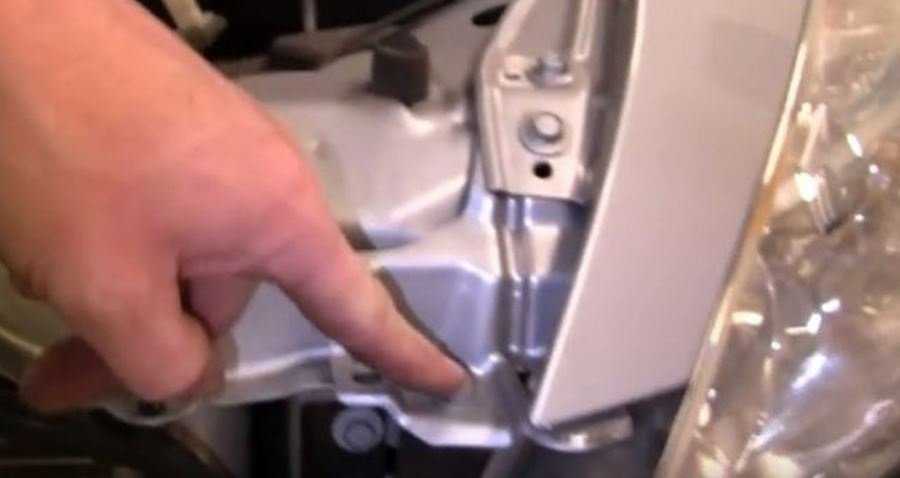

Снимаем крепеж со стороны радиатора.
Монтажное положение
Процесс разборки
Откручиваем оставшиеся застежки, показанные на фото ниже.

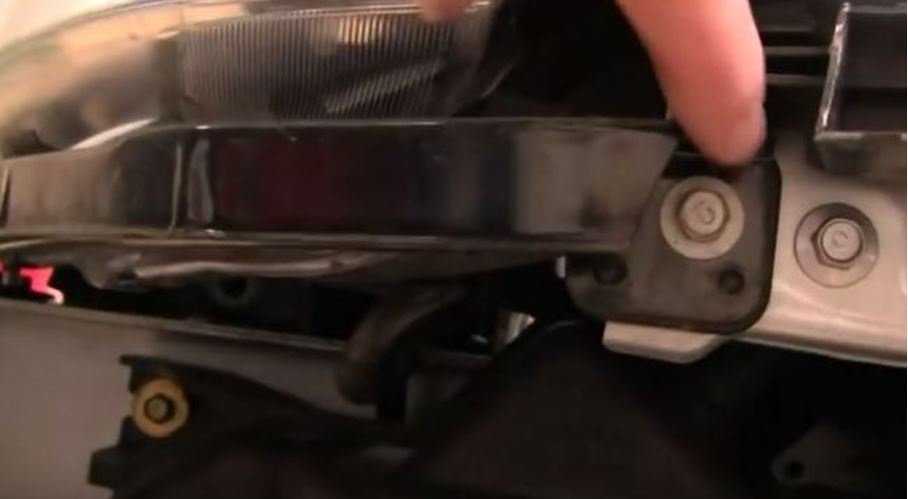

Расположение болта

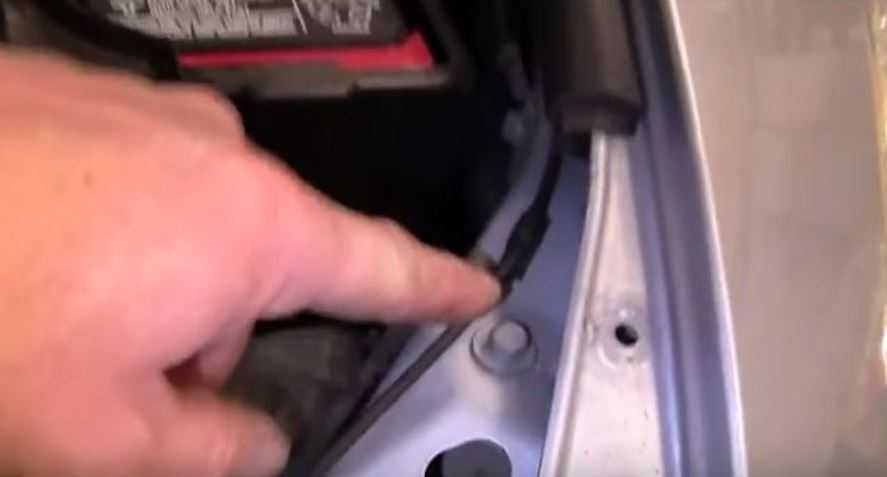

Положение держателя сбоку в салоне

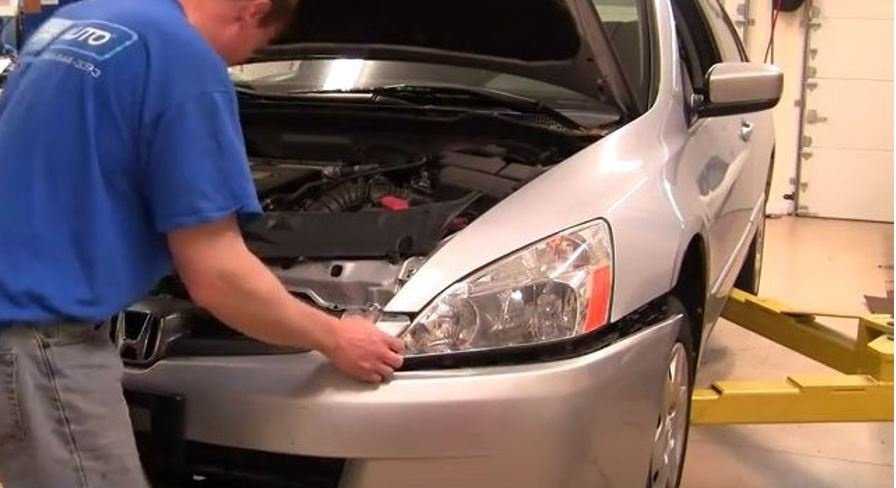

Осторожно снимите фару. При обращении с фарами и линзами рекомендуется надевать перчатки, чтобы не оставлять отпечатков пальцев на отражателе и стекле.
Для снятия линзы необходимо снять стекло фары
Для этого необходимо нагреть герметик. В этом случае оптимально использовать технический фен. При температуре 50-70 ° С герметик размягчается, и стекло фары отрывается без особых усилий. Будьте осторожны при нагревании, так как местный перегрев может вызвать деформацию корпуса проектора или разбить стекло.
После снятия стекла проектора его необходимо разобрать для поиска неисправностей.

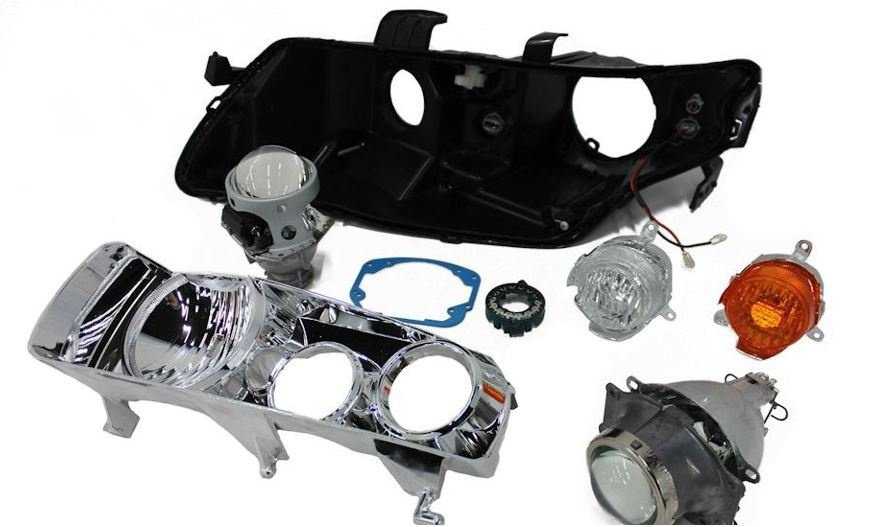

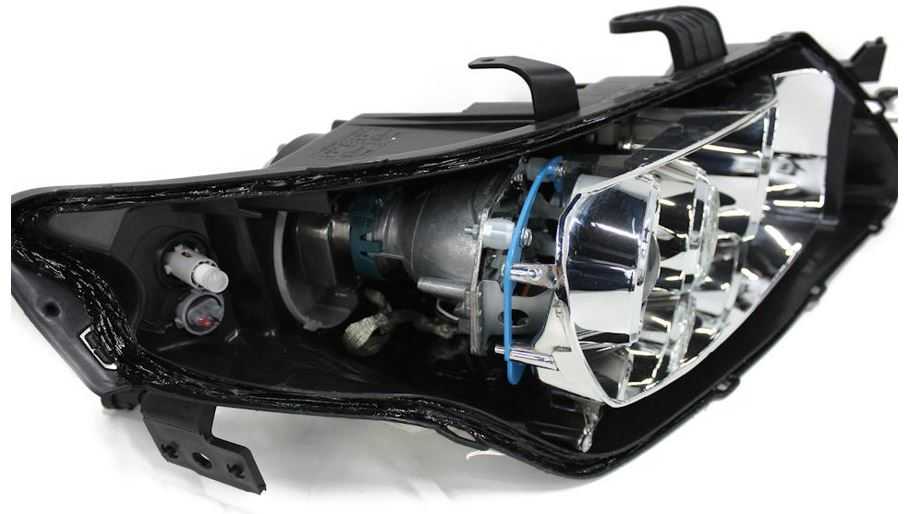

Разобранная фара
Если в фару ранее была установлена галогенная линза, необходимо установить соответствующую оптику для ксенона. В качестве ламп рекомендуется использовать PHILIPS 4300K. Вставьте крепеж в прокладку, как показано на фото.
Компоненты лампы

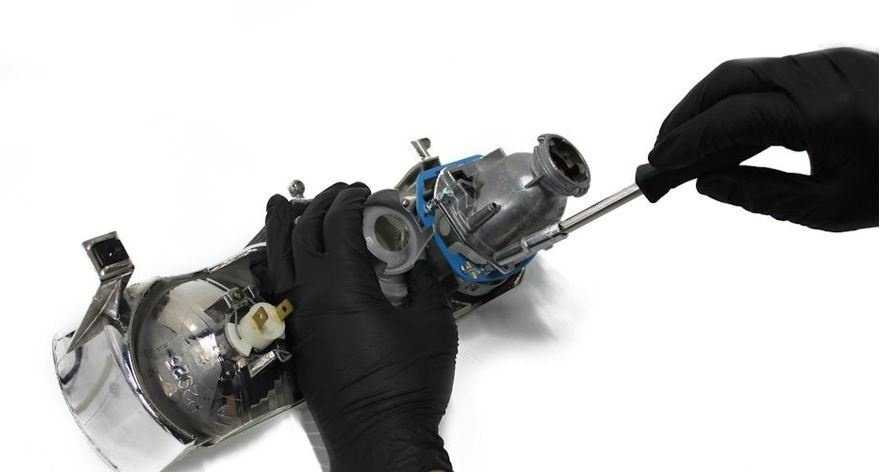

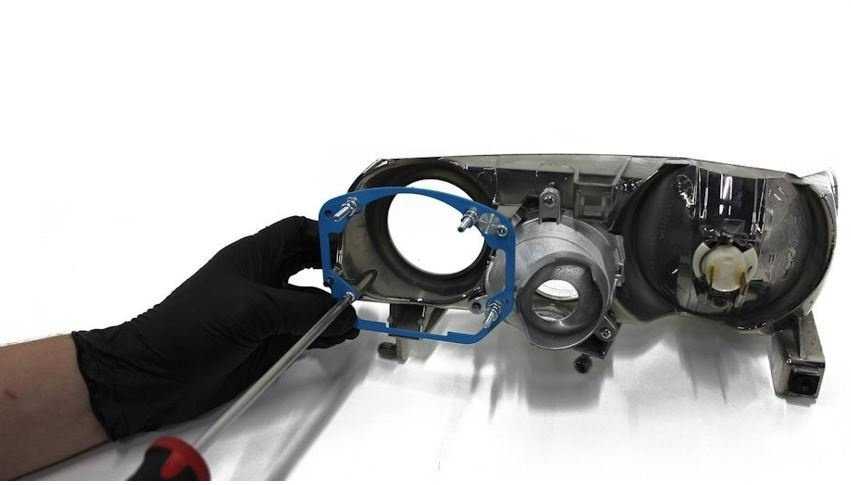

Прикрутите уплотнитель отверткой.
Процесс установки
Установите рассеиватель с отражателем на корпус фары.
Крепление рефлектора с установленной линзой
Вид сбоку на отражатель на линзе

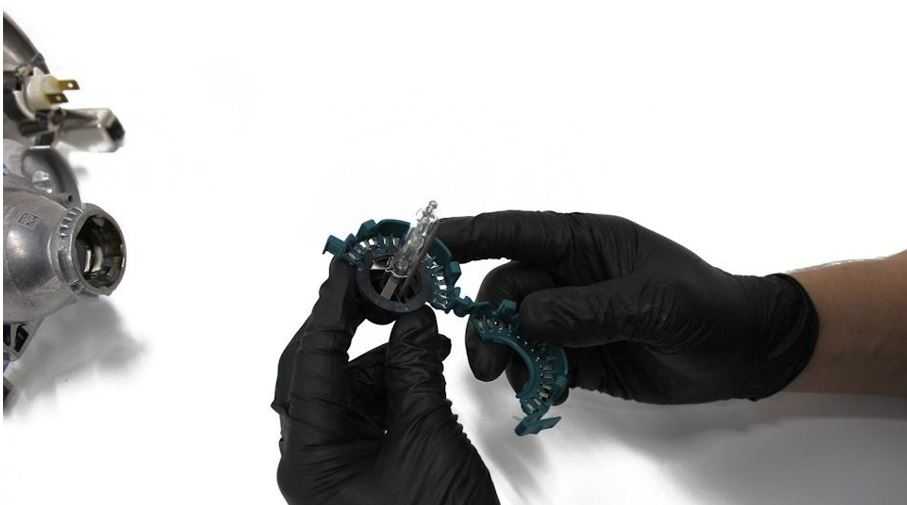

Установите лампу в отражатель.
Подготовка к установке
Процесс установки
Вид на установленную лампу
Соберите все части корпуса проектора.

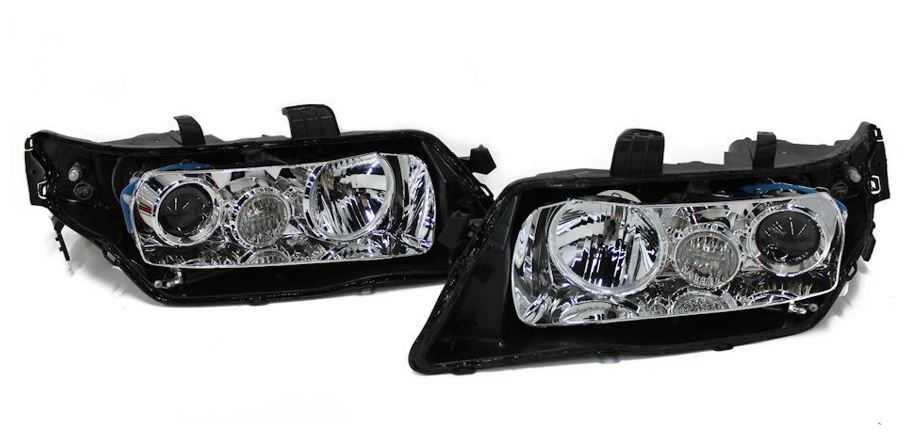

Фара в сборе
Нанесите герметик
Фара с нанесенным герметиком
- Приклеиваем стекло к маяку
- Переустановить фару
Технические характеристики
Кузов седан
(габариты указаны в миллиметрах)
• Дата производства: 2002- 2008
• Страна производства: Япония
• Кузов: седан
• Количество дверей: 4
• Количество мест: 5
• Длина: 4665
• Высота: 1445
• Ширина: 1760
• Колесная база: 2680
• Клиренс: 150
• Минимальный радиус разворота: 5,4 метров
• Размер шин: 195/65R15, (Exuctive- 205/55 R16 )(Type S – 225/45R17)
• Привод: передний и полный
• КПП: 5-ти ступенчатая АКПП и 5-ти и 6-ти ступенчатая “механика”
• Вес: 1350-1398 килограмм
• Объем топливного бака: 65 литров
• Объём багажного отделения: 459 литров
Кузов универсал
• Страна производства: Япония
• Кузов: универсал
• Количество дверей: 4
• Количество мест: 5
• Длина: 4750
• Ширина: 1760
• Высота: 1470
• Колесная база: 2720
• Клиренс: 150
• Вес: 1540 килограмм
Мотор 2.0 л K20Z2
• Индекс: K20Z2
• Объём: 2.0 литра
• Количество цилиндров: 4
• Мощность: 155 л.с при 6000 об/мин
• Крутящий момент: 190 Hm при 4500 об/мин
• Степень сжатия: 9.6
• Расход топлива на 100 км: 7,8 литров (смешанный цикл)
Мотор 2.4 л K24A3
• Индекс: K24A3
• Объём: 2.4 литра
• Количество цилиндров: 4
• Мощность: 190 л.с при 6800 об/мин
• Крутящий момент: 223 Hm при 4500 об/мин
• Расход топлива на 100 км: 9,0 литров (смешанный цикл)
Разгон до 100 км/ч
• 2,0 МT: 8,9 секунд
• 2,0 AT: 10,6 секунд
• 2,4 AT Exuctive: 9,2 секунд
• 2,4 MT Exuctive: 8 секунд
• 2,4 AT Type S: 9 секунд
• 2,4 MT Type S: 7,9 секунд
Замена линз на Хонда Аккорд 7
Демонтаж линзы невозможен без снятия фары. Для удобства следует демонтировать бампер, либо ослабить одну из его сторон, с которой предполагается проведение работ. Более детально замена линз рассмотрена в инструкции ниже.
- Поднять автомобиль, при возможности воспользоваться подъемником. Это облегчит демонтаж и установку бампера и фар.
- Открыть капот.
- Демонтировать бампер.
Процесс снятия бампера
Открутить болт внизу фары, который показан на фото ниже.
Расположение крепления фары
Процесс откручивания болта
Демонтировать крепления со стороны радиатора.
Расположение крепления
Процесс демонтажа
Открутить оставшиеся крепления, которые показаны на фото ниже.
Место нахождения болта
Расположение крепления со стороны салона
Аккуратно снять фару. Выполняя манипуляции с фарой и линзами рекомендуется работать в перчатках, чтобы не оставлять отпечатков пальцев на отражателе и стеклах.
Для демонтажа линзы требуется снять стекло фары. Для этого необходимо разогреть герметик. Наиболее оптимально в таком случае использовать технический фен. При температуре 50-70ºС герметик размягчается и стекло фары отделяется с небольшим усилием
При разогреве необходимо проявлять осторожность, так как локальный перегрев может привести к деформации корпуса фары или растрескиванию стекла.
После снятия стекла фары необходимо ее разобрать для проведения дефектовки элементов.
Разобранная фара
Если в фаре до этого была установлена галогеновая линза то для ксенона необходимо установить соответствующую оптику. В качестве ламп рекомендуется применять PHILIPS 4300К. Вставить крепления в прокладку как показано на фото.
Составляющие лампы
Прикрутить прокладку с помощью отвертки.
Процесс монтажа
Установить линзу с отражателем на корпус фары.
Фиксация отражателя с установленной линзой
Вид с боку установленного отражателя с линзой
Установить лампу в отражатель.
Подготовка к установке
Процесс монтажа
Вид на установленную лампу
Собрать все детали конструкции фары.
Фары в сборе
Нанести герметик
Фара с нанесенным герметиком
- Приклеить стекло к фаре
- Установить фару на место

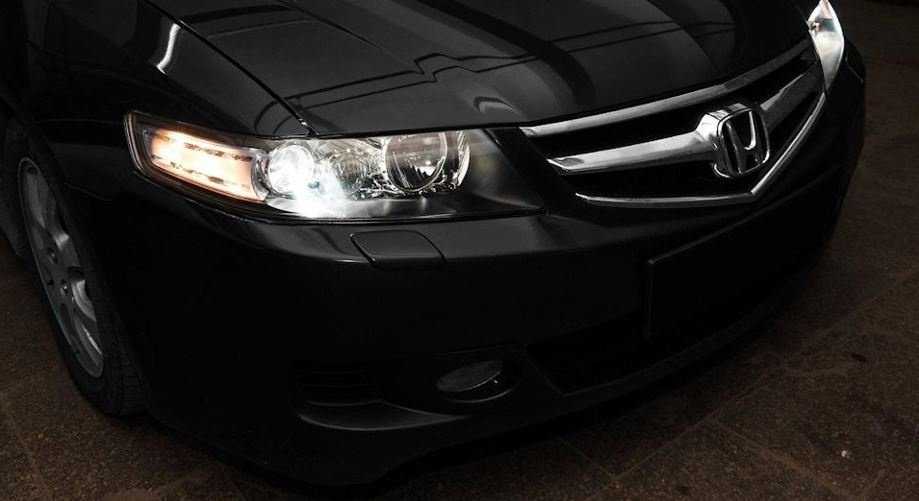

Автомобиль Хонда Аккорд 7 после монтажа фар
Регулировка фар
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
Перед регулировкой света фар:
Протрите внешнюю линзу, чтобы вы могли видеть центр (А) фары.
> |
|
> |
|
> |
|
>С HIDAA >Без HIDAA > |
