Subaru forester 4 / sj (2012-2018)

Бензиновые двигатели

На Европейском рынке из бензиновых предлагался только 2-литровый агрегат. Он выпускался в двух вариантах – безнаддувном (FB20) и с турбонаддувом (FA20).

Первый, развивающий 150 л.с. – отличный двигатель для повседневных поездок. Динамика приличная (10,8 секунд до сотни), а расход не чрезмерно высокий (в среднем 10 л на 100 км).

Субару Форестер с 2.0 Turbo (240 л.с.) доставит море удовольствия от вождения, поскольку разгон удовлетворит многих — от 0 до 100 км/ч за 7,5 с. Но рассчитывать на низкое потребление топлива не приходится. На загородном шоссе аппетит мотора находится на уровне 10 литров, а в городе – 14-15 литров. Это следствие не только большой мощности, но и эффекта от использования стандартной трансмиссии Lineatronic (вариатор).

В России и США был доступен еще один бензиновый атмосферник — объемом 2,5 литра (FB25).

Все бензиновые агрегаты получили надежный цепной привод ГРМ.

К сожалению, в дорестайлинговых образцах (12-14 года выпуска) моторы серии FB (FB20/2.0 и FB25/2.5) после 100-150 тыс. км начинают потреблять много масла. Все дело в неудачной конструкции маслосъемных колец, которые залегают.

За ремонт приходится платить порядка 70-80 тыс. рублей. Отдельные владельцы прибегли к замене двигателя на контрактный — около 100-120 тысяч рублей. Тем, кто во время гарантии успел обратиться с проблемой в официальный сервис, меняли блок двигателя (так называемый шорт-блок) за счет производителя.

Видео

Трансмиссия Subaru — Обзор, сравнение 5-ти и 6-ти ступаСкачать

Subaru Lineartronic: никаких мифов, только фактыСкачать

какую МКПП выбрать для свапа SUBARUСкачать

Обзор — ремонт 4-х ступенчатой АКПП Subaru Forester, Impreza, Legacy — 4EATСкачать

Отличия TV и TZ хвостовиков subaruСкачать

Проблема АКПП Субару. решениеСкачать

Subaru Forester. Все «ЗА» и «ПРОТИВ» | Подержанные автомобилиСкачать

Надежен ли вариатор на Subaru | мнение владельца Субару Форестер 4Скачать

SUBARU FORESTER SF5 — Стоит ли покупать в 2021/2022 годуСкачать

Субару Аутбег. Subaru Outback ремонт коробки !Скачать

Возможен ли ремонт КПП Субару Форестер.

Что лучше ремонт или замена (стоимость новой и б/у коробки)

На начальном этапе проводим диагностику в СТО с использованием цифрового оборудования, стендов. Анализируем полученные данные, оцениваем общее состояние КПП, количество и характер системных ошибок, наличие дефектов.

Мастер делает выводы о пригодности агрегата к дальнейшему использованию. В случае механического повреждение корпуса, дефектов, разгерметизации рационально провести замену модульно. Восстанавливать коробку отдельными узлами не рационально с экономической точки зрения.

Какое масло заливать в Субару: на синтетической основе, с классом вязкости 75W – 80 (85, 90, 95), классификация по API SL / CF.

Преимущества вариатора Lineartronic CVT

Разберемся, какие сильные стороны у этой трансмиссии, почему производитель сделал выбор именно в ее пользу. Вот основные преимущества:

• динамичность;
• экономия топлива;
• ремонтопригодность;
• простота обслуживания;
• плавный ход;
• тихая работа;
• возможность раскрыть ресурсы двигателя;
• комфорт;
• компактность.

Даже самый современный автомат по экономичности пока не приближается к вариатору, а что уж говорить о механике! Надежность классических АКПП также намного ниже, чем бесступенчатой трансмиссии. Именно поэтому Субару выбирает для своих автомобилей Lineartronic CVT собственного производства.

Технология не новая

Идея передачи крутящего момента с возможностью бесступенчатого его изменения – это далеко не новь. Прототип механизма с такими эксплуатационными параметрами был придуман еще Леонардо да Винчи.

Первый же патент на бесступенчатую трансмиссию был выдан в 1885 году, то есть она появилась практически одновременно с автомобилями, оснащенными двигателями внутреннего сгорания, вот только к ним вариатор еще долго не имел никакого отношения.

Достаточно длительное время такая трансмиссия применялась на различных станках и механизмах, а также двухколесном транспорте – мопедах и мотоциклах. И только в 1958 году коробка CVT появилась на автомобиле.

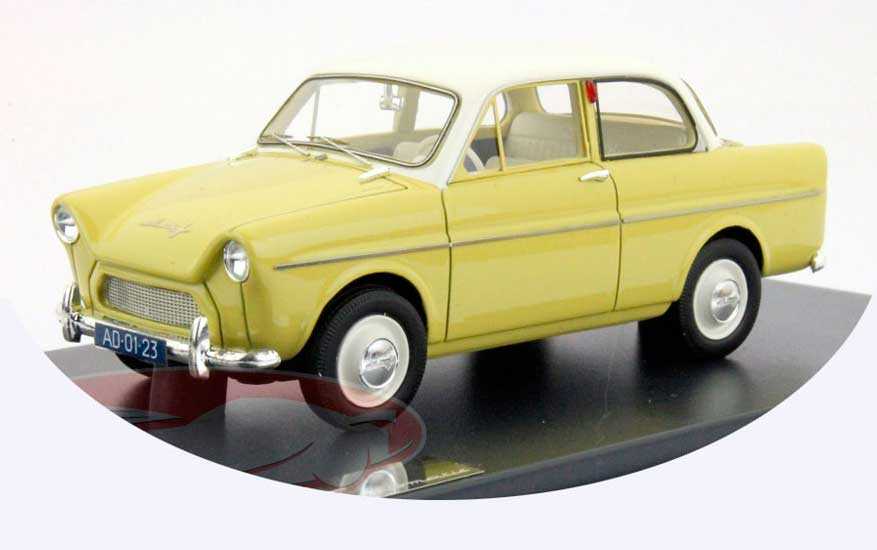

Первой машиной, у которой вместо ступенчатой коробки передач установили вариатор, была микролитражка DAF 600.

Во второй половине 70-х годов подразделение по выпуску легковых авто (вместе со всеми наработками) компании DAF выкупила Volvo».

После этого был налажен выпуск городского автомобиля с CVT трансмиссией Volvo 66, являвшимся доработанной версией DAF 66.

Позже в модельном ряду появилась модель Volvo 340.

Но множество проблем и несовершенство этого типа трансмиссии в конечном итоге привело к тому, что Volvo в средине 80-х годов отказалась от применения на своих авто вариатора.

А все потому, что один из основных элементов – клиновидный ремень обладал очень ограниченным ресурсом, а механизм управление трансмиссией (в ту пору – механический) был конструктивно сложным.

В конце 80-х годов другие автопроизводители решились на установку коробки CVT. Сначала это были компании Fiat (модель Uno) и Ford (ставилась такая трансмиссия на Fiesta).

В то же время свой вариатор разработали и японцы. Первым японским авто с такой трансмиссией стал Subaru Justy GL.

Постоянное развитие технологий и работы, направленные на усовершенствование конструкции, в конечном результате дало свои плоды и сейчас вариатор является не редкостью, все больше автопроизводителей комплектуют им свои модели, тем самым поставив этот вид трансмиссии наряду со ступенчатыми.

Система полного привода

Полный привод, по-прежнему, сильная сторона модели. Тяга по осям распределяется с помощью межосевого дифференциала (блокируется автоматически), который оказывается эффективен в сложных условиях.

Также следует отметить, что в версии с коробкой CVT в полевых условиях оказывает помощь система X-Mode. Она меняет характеристики двигателя, вариатора и активирует, например, систему помощи при спуске с горы.

В бензиновых версиях можно рассчитывать на систему SI-DRIVE, которая приспосабливает двигатель и коробку передач к реакциям на педаль газа в соответствии с предпочтениями водителя. В атмосферном 2.0 она имеет два режима работа, а в турбированном – три.

Элементы полноприводной трансмиссии обычно не подводят.

При замене масла в переднем дифференциале, неопытные механики могли ошибочно залить свежую жидкость в вариатор. Если для вариатора, данная ситуация не катастрофичная, то для переднего редуктора — фатальная. Нелепая ошибка характерна для машин с атмосферными моторами из-за особенностей расположения заливных отверстий в вариаторе TR580.

Возможен ли ремонт КПП Субару Форестер.

Что лучше ремонт или замена (стоимость новой и б/у коробки)

На начальном этапе проводим диагностику в СТО с использованием цифрового оборудования, стендов. Анализируем полученные данные, оцениваем общее состояние КПП, количество и характер системных ошибок, наличие дефектов.

Мастер делает выводы о пригодности агрегата к дальнейшему использованию. В случае механического повреждение корпуса, дефектов, разгерметизации рационально провести замену модульно. Восстанавливать коробку отдельными узлами не рационально с экономической точки зрения.

Какое масло заливать в Субару: на синтетической основе, с классом вязкости 75W – 80 (85, 90, 95), классификация по API SL / CF.

Диагностика КПП

Что подлежит проверке	Расшифровка действий
Проверка уровня трансмиссионного масла	Отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество
Проверка качества масла	Не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости
Проверка целостности поддона	Демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы
Проверка давления масла при помощи специального измерительного прибора	Оборудование подключаем к резьбовому отверстию на заливной горловине КПП (ключ на «19»). Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации
Тест на пробуксовку сцепления	Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора

Что подлежит обязательной проверке в CVT Subaru Outback

• Фактический уровень масла в вариаторе;
• Наличие системных ошибок, о которых уведомляет бортовой компьютер на приборной панели;
• Проверка корпуса на отсутствие трещин, механических повреждений, утечки жидкости, следов разгерметизации;
• Проверяем крепление клемм, контактов, концевиков на электронном блоке управления CVT. Обжимаем пассатижами клеммы по мере необходимости;
• Запускаем двигатель, выжимаем педаль тормоза, переключаем селектором передачи. Ход рычага тихий, легкий, без шума, стука. При наличии сторонних звуков, шумов демонтируем вариатор для проведения комплексной диагностики.

Без наличия специального оборудования самостоятельно провести осмотр трансмиссии сложно. Все же лучше воспользоваться услугами сертифицированных мастерских. В обязательном порядке требуйте предоставления гарантии качества на выполненные работы.

Этапы диагностики CVT Субару Аутбек в СТО:

• Подключение цифровых датчиков к диагностическим разъемам электронного блока управления ЭБУ, запуск двигателя, считывание системных ошибок портативным сканером;
• Анализ полученных данных, расчет количества необходимых запчастей для ремонта, восстановления функциональности;
• Проведение теста «STOP-STALL» с целью исключения пробуксовки;
• Замеряем время активации каждой из передач. Допустимый диапазон от 0.5 до 1.0 секунды. Отклонение — признак неисправности;
• Проверка давления масла вакуумным насосом (при наличии). Подключение штуцера со шлангом, фиксация гайкой. Выжимаем педаль тормоза, запускаем двигатель, переводим селектор в разные положения, сверяем давление;
• Согласование объема работ с собственником автомобиля;
• Демонтаж и разбор CVT;
• Заключительная дефектовка, осмотр, установка новых деталей.

Самостоятельная диагностика CVT Subaru Outback:

• Проверяем уровень масла в вариаторе. При необходимости восполняем недостающее количество;
• Проверяем масло на запах, гарь, осадок. Естественный цвет светло-коричневый. Технологическим процессом разрешена незначительная смена цвета при добавлении в состав сторонних компонентов;
• Профилактика поддона, очистка сепарирующих магнитов, проверка на трещины. Металлическая стружка – выход из строя гидротрансформатора. Медная стружка – износ вала привода, фрикционных дисков.

На чашках весов: плюсы и минусы вариаторов

Начнем, как говорится, с хорошей новости, а именно, с преимуществ.

Первый плюс, скрытый в самом названии Continuously Variable Transmission, это плавность, о которой любой владелец авто с АКПП может только мечтать. Второй – в сравнении с механикой вариаторы обладают более высокой динамикой и позволяют быстрее набирать скорость при оптимальной нагрузке на мотор и привод.Далее – благодаря эффективной эксплуатации двигателя, CVT расходует топлива несколько меньше, чем аналогичные автомобили с классическим автоматом. Еще – вариатор достаточно надежен и нуждается в обслуживании реже, чем другие модели. Более тихую работу пары «шкив-цепь» сложно отнести, как к преимуществам, так и к недостаткам. Как говорится, каждому свое. Впрочем, любители фирменного субаровского рева могут использовать типтроник для эмуляции переключения скоростей.

А теперь к новостям не очень приятным. Как и всё в этом мире, вариаторы, увы, грешат рядом недостатков. Прежде всего, lineartronic Subaru дорог в обслуживании. При замене масла в вариатор Субару можно заливать только специальную трансмиссионная жидкость, а она дороже масла для автомата. Если Lineatronic все же удастся «убить», то ремонт будет очень сложным и очень дорогим. Есть и другие проблемы, например, с буксировкой. При необходимости отбуксировать неисправный автомобиль рекомендуется двигаться со скоростью не выше 20 км в час и на расстояние не более 5 км. Что касается буксировки прицепа на автомобиле с вариатором, то этот вопрос решается путем установки дополнительного выносного радиатора, это позволит беспрепятственно «цеплять» прицепы для различного груза и водной техники и даже туристические трейлеры.

Ресурс 1.4-литровых моторов

Рассматривая автомобиль с точки зрения надежности движков на 1.4 литра, нужно подробно ознакомиться с выносливостью двух силовых агрегатов, представленных в качестве основных для машины, предназначенной для российского рынка. Дальше рассмотрим, каков ресурс двигателя Шевроле Круз 1.4 – это турбированные LUJ и A4NET.

LUJ

В 2012 году Chevrolet Cruze получил турбированный бензиновый мотор LUJ. Фактически агрегат является точной копией A14NET, который хорошо известен рядовым автолюбителям по модельному ряду Opel. Несмотря на общую конструктивную идентичность, некоторые отличительные особенности каждый из моторов имеет. Например, LUJ получил систему непосредственного впрыска топлива, когда в A14NET распределенный впрыск топливной смеси в цилиндры двигателя. За счет турбины невысокого давления (примерно 0.5 бар) обе установки снимают одинаковое число лошадиных сил – 140. Что касается его общей конструкции, то состоит LUJ из алюминиевого блока цилиндров с 16-клапанной головкой из легких материалов. Максимальный крутящий момент 200 Нм генерируется при достижении мотором 4900 оборотов в минуту. В качестве привода газораспределительного механизма выступает цепь. Она повышает надежность двигателя, следовательно, ресурс, но её не хватает на весь срок эксплуатации автомобиля.

Отзывы автовладельцев указывают на то, что LUJ не имеет серьёзных инженерских просчетов, но получил небольшое количество хронических «болезней». В это число стоит отнести проблемную систему вентиляции картерных газов. Из-за конструктивных хитростей, на которые пришлось пойти инженерам General Motors, в турбированном движке страдают и преждевременно выходят из строя диафрагма, обратный клапан и гофрированный шланг. Первые симптомы поломки одного из компонентов системы вентиляции картерных газов можно распознать по увеличенному расходу моторного масла, шипящему звуку в подкапотном пространстве, плавающим оборотам и возросшему уровню топлива. Игнорировать проблемы, связанные с ВКГ, ни в коем случае нельзя, ведь из-за возрастающего давления под воздействием надуваемого турбиной воздуха возможна серьёзная поломка двигателя. Если вовремя устранять малейшие неисправности и следить за состоянием авто, то мотор LUJ сможет выработать от 300 000 до 350 000 километров пробега.

A14NET

По своей конструкции турбированный 1.4-литровый A14NET – полная идентичность LUJ. Все тот же алюминиевый блок цилиндров и 16-клапанная головка. Турбина на 0.5 бар, которая позволяет мотору вытягивать 140 лошадиных сил при небольшом рабочем объёме агрегата – 1.4 литра. Кажется, что подобный двигатель – само совершенство. Он экономичный, тяговитый, обеспечивает необходимую динамичность автомобилю и обладает хорошим ресурсом. Но на практике дела обстоят чуть иначе. Мотор требователен к качеству моторного масла, поэтому нужно лить только официальное, рекомендованное производителем смазочное вещество. Чтобы выработать весь заложенный в движок потенциал, придется ездить аккуратно и размеренно. Агрессивный стиль езды очень пагубно сказывается на общем состоянии двигателя, турбины в частности.

Основная проблема A14NET, которая вызывает у автовладельцев не самые приятные эмоции, прокладка клапанной крышки, которая может дать течь в любой момент

Неважно, новый автомобиль или старый, нужно быть готовым к тому, что из-под крышки начнет сочиться моторное масло. Еще двигатель любит немного повибрировать, в принципе, ничего в этом страшном нет, так как небольшие вибрации на низких оборотах – одна из особенностей турбированных моторов производства General Motors

Если суммировать все вышесказанное, то получим довольно неплохой современный двигатель. Он получил целый ряд технологичных систем, призванных обеспечивать бесперебойную работу движка на протяжении всего периода эксплуатации. Для гонок подходит слабо, а вот для ежедневной спокойной городской эксплуатации – вполне. Если следить за его состоянием и вовремя устранять малейшие неисправности, прослужит 300 тысяч километров пробега. Дополнительную информацию об этом агрегате можно найти в статье ресурс двигателя Опель Зафира.

Технические характеристики Subaru Forester SJ

Версии двигателя	2.0	2.0T	2.5	2.0D
Годы	2012-19	2012-18	2012-18	2012-18
Двигатель: тип, количество клапанов	Бенз. В4 / 16	Турбобенз. В4 / 16	Бенз. В4 / 16	Турбодиз. В4 / 16
Тип ГРМ	цепь	цепь	ремень	цепь
Система ГРМ	DOHC	DOHC	DOHC	DOHC
Объем (см3)	1995	1995	2498	1998
Мощность (л.с. / об/мин)	150/6200	240/5600	172/5800	147/3600
Макс. крутящий момент (Нм / об/мин)	198/4200	350 / 2400-3600	236/4100	350 / 1600-2400
Коробка передач	6М, CVT	CVT	CVT	6М, CVT
Макс. скорость (км/ч)	190 (192)	221	196	190
Разгон 0-100 км/ч (с)	10.8 (11.8)	7.5	9.9	10.2
Расход (согласно ЕС; л/100 км)	8,5 / 6,0 / 6,9	11,2 / 7,0 / 8,5	10,9 / 6,7 / 8,2	7,0 / 4,9 / 5,7

Рекомендации по эксплуатации АКПП

• Перед каждым «выездом из гаража» прогревайте двигатель в течение 3 – 5 минут. Тепло от мотора перейдет на трансмиссию, масло станет жиже, коэффициент трения снизится;
• Не переливайте рекомендованный уровень масла (7.9 литра). Недолив также губителен для КПП;
• Строго соблюдайте интервалы проведения ТО;
• Не злоупотребляйте спортивными стартами на светофорах;
• Покупайте трансмиссионное масло в соответствии с маркировкой, классом вязкости, классификацией;
• Не паникуйте, переход из режимов «R», «D» в «N» сопровождается незначительными паузами;
• Реже тормозите мотором;
• При резком нажатии на педаль акселератора коробка переключится на пониженный ряд скоростей. Практикуют при обгонах, маневрах;
• Избегайте частых пробуксовок;
• Буксировать в положении «N» допустимо на скорости не выше 50 км / час.

Диагностика КПП

Что подлежит проверке	Расшифровка действий
Проверка уровня трансмиссионного масла	Отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество
Проверка качества масла	Не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости
Проверка целостности поддона	Демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы
Проверка давления масла при помощи специального измерительного прибора	Оборудование подключаем к резьбовому отверстию на заливной горловине КПП (ключ на «19»). Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации
Тест на пробуксовку сцепления	Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора

Возможен ли ремонт КПП Субару Форестер.

Что лучше ремонт или замена (стоимость новой и б/у коробки)

На начальном этапе проводим диагностику в СТО с использованием цифрового оборудования, стендов. Анализируем полученные данные, оцениваем общее состояние КПП, количество и характер системных ошибок, наличие дефектов.

Мастер делает выводы о пригодности агрегата к дальнейшему использованию. В случае механического повреждение корпуса, дефектов, разгерметизации рационально провести замену модульно. Восстанавливать коробку отдельными узлами не рационально с экономической точки зрения.

Какое масло заливать в Субару: на синтетической основе, с классом вязкости 75W – 80 (85, 90, 95), классификация по API SL / CF.

Как работает вариатор, общее устройство

Как отмечено, принцип работы вариатора полностью отличается от ступенчатых коробок. В основе этой трансмиссии лежит ременная передача.

Обычная передача такого типа состоит из двух валов, с установленными на них шкивами.

Передача вращения и усилия осуществляется ремнем. В такой передаче передаточное число – фиксированное и зависит оно от диаметров шкивов.

В коробке CVT же существует возможность изменять передаточные числа. Делается это за счет меняющихся диаметров шкивов.

Конструкция достаточно проста: имеется два параллельно расположенных вала. На них установлены шкивы, каждый из которых состоит из двух половин (тарелок).

Эти половины имеют конусную форму и могут перемещаться по валу относительно друг друга.

А работает все так: между конусными поверхностями шкивов помещен клиновидный ремень. При сведении или разведении половин шкивов, меняется их диаметр в месте контакта ремня.

То есть, при полностью сведенных половинах ремень движется практически по внешнему диаметру шкива, но при расхождении он проваливается между этими дисками.

Но таких шкива в конструкции вариатора два, а ремень удлиняться не может.

Вот и получается, что если у одного из шкивов половины расходятся, то у другого должны сходится, то есть работать они должны синхронно.

Таким образом и осуществляется изменение передаточного соотношения.

Но это только принцип работы. Конструктивно все выглядит значительно сложнее, хотя основными рабочими элементами остаются все те же шкивы и ременной привод.

Но в конструкцию дополнительно добавлено сцепление, электронная система управления, а также планетарный редуктор.

Поэтому коробка CVT состоит из:

1. Электронной системы управления;
2. Самого вариатора;
3. Узлов и деталей, которые передают крутящий момент и включают нейтральную передачу;
4. Планетарного механизма, для движения задним ходом.

В коробку CVT, в зависимости от производителя и модели, могут быть внедрены различные конструктивные решения, которые в большинстве случаев касаются сцепления.

Виды сцеплений:

1. Вариатор Transmatic – автоматическое центробежное сцепление;
2. Multimatic, Multitronic – мокрое сцепление, многодисковое с электронным управлением;
3. Hyper – сцепление электромагнитное с электронным управлением;
4. Autotronic, Extroid, Ecotronic, Multidrive, Lineartronic, Xtronic – с гидротрансформаторами.

В качестве сцепления зачастую выступает гидротрансформатор, такой же, как и на АКПП.

Гидротрансформатор работает при трогании машины с места, затем блокируется. Он очень мягко, без рывков, передает крутящий момент за что и получил большую популярность среди владельцев автомобилей.

Перемещением дисков шкивов управляет электронный блок, который следит за рядом параметров работы двигателя и самой трансмиссии и на основе этого подает команды на исполнительные механизмы.

К примеру, при начале движения необходимо обеспечить максимальное тяговое усилие, для чего половины ведущего шкива нужно максимально развести, а ведомого – свести.

По мере набора скорости блок управления меняет диаметры шкивов, снижая передаточное соотношение.

Планетарный же редуктор в конструкции необходим для обеспечения движения задним ходом.

Диагностика КПП

Что подлежит проверке	Расшифровка действий
Проверка уровня трансмиссионного масла	Отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество
Проверка качества масла	Не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости
Проверка целостности поддона	Демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы
Проверка давления масла при помощи специального измерительного прибора	Оборудование подключаем к резьбовому отверстию на заливной горловине КПП (ключ на «19»). Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации
Тест на пробуксовку сцепления	Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Источник статьи: http://www.abw.by/novosti/experience/188537

Проблемы КПП Субару Форестер, на каком пробеге происходят

Механизм	Признаки
Тормозная лента вырабатывает ресурс после 140 тыс. км пробега	Изнашиваются фиксаторы, поверхность барабана. Признаки: пробуксовка, нестабильная работа, снижение мощности, периодический переход коробки в аварийный режим
Износ фрикционов	Признаки: «выбивание» передач в движении, удары при переходе на пониженные скорости, пробуксовка сцепления
Некорректная работа электронного блока управления ЭБУ	Скачки напряжения, ослабленный контакт клемм, вследствие чего на приборке ошибка «Check Engine».
Преждевременный износ блока гидротрансформатора	Причина в агрессивном стиле вождения, «спортивным» стартам на светофорах. Появляется вибрация в КПП, стуки, толчки при переходе на повышенные передачи
Непрогретая трансмиссия	Езда на непрогретой трансмиссии приводит к преждевременному износу гидроблока

Самостоятельная диагностика без наличия специального оборудования не всегда эффективна. Порой, дефект «находится» гораздо глубже, внутри корпуса коробки.

Важно не упустить момент поломки и оперативно обратится в СТО за помощью к специалистам. Все же характер поломок механики проще автомата, вариатора

Механизм	Признаки
Передача не включается при нажатии кулисы	Причина в недостаточном уровне масла. Когда смазка не омывает вал привода в полном объеме. Реже встречается растяжение тросового привода при длительной его эксплуатации без проведения промежуточной профилактики
Вблизи машины слышен запах гари	Недостаточное количество масла, повышенная рабочая температура, вследствие чего прикипают трущиеся поверхности. Ряд европейских автопроизводителей устанавливают радиаторы – охладители на аналогии с автоматическим типом для предотвращения перегревов. Однако это не всегда помогает
При движении на нейтральной передаче слышен шум, гул, вибрации	Трансмиссия нуждается в демонтаже, разборе, дефектовке. На основании результатов диагностики мастер принимает решение о целесообразности дальнейшего использования агрегата. Износ роликовых подшипников — частая причина появления шума
Выработка на фиксаторах — причина выбивания скоростей	Реже констатируют износ ведущей шестерни, приводного вала
Заклинивание муфты сцепления	Диск сцепления не отсоединяется от маховика при нажатии на педаль тормоза. Чтобы дать окончательное заключение необходимо провести диагностику, разобрать на составные элементы. Растяжение троса – также одна из причин заклинивания
Металлический скрежет, вибрация	Причина в не отрегулированном сцеплении, чрезмерном износе фрикционов, синхронизаторов
Постоянный гул при движении на автомобиле	Выход из строя роликовых подшипников – наиболее вероятная причина стороннего шума
Разгерметизация	Утечка трансмиссионного масла приводит к снижению уровня смазки, повышению рабочей температуры, заклиниванию рабочей поверхности, трущихся деталей
«Check Engine»	На приборной панели сигнализирует индикатор «Check Engine»

Для проверки уровня масла выкрутите заливную пробку на корпусе КПП. Уровень достаточный, если смазка начинает вытекать. В противном случае восполняем недостающее количество.

Игнорировать сигналы приборной панели не нужно. Неисправности требуют оперативного вмешательства со стороны мастера СТО. Для расшифровки используйте портативный диагностический сканер.

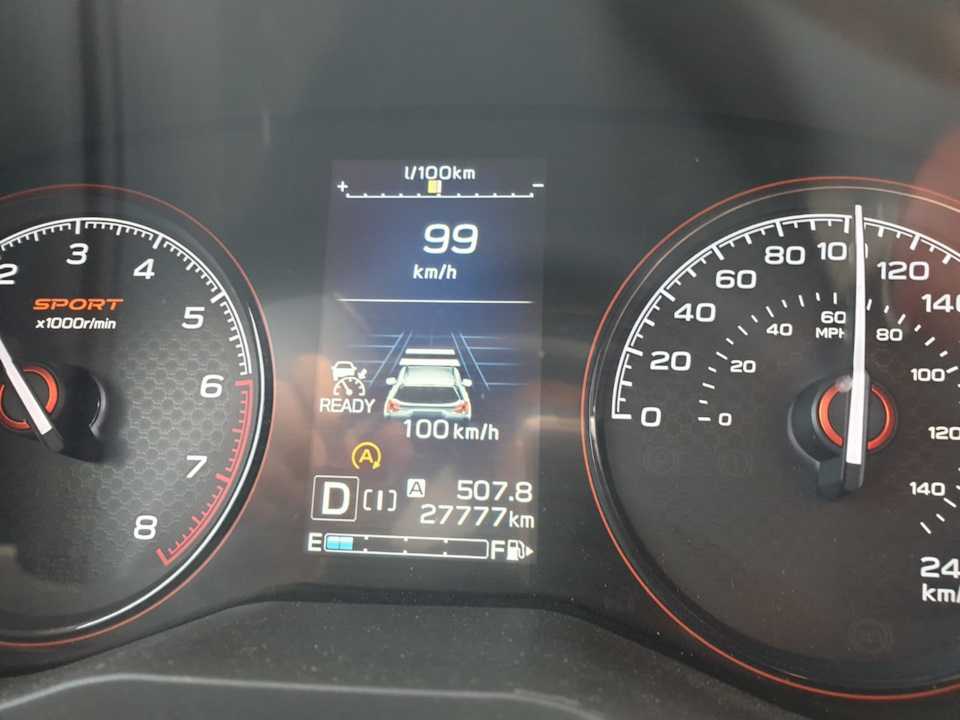

Большинство современных автомобилей оснащены цифровыми датчиками, которые в режиме онлайн отслеживают техническое состояние того или иного агрегата. Текущая информация выводится на дисплей приборной панели.

Как только загорелась лампа обязательно заглушите мотор, проверьте уровень масла, следы разгерметизации, механические повреждения.

Бесступенчатый вариатор (CVT)

• Множественный задиры в корпусе фланца крепления первичного вала к корпусу вариатора;
• Чрезмерный износ роликового подшипника сепаратора первичного вала CVT;
• Засорение фильтров металлической стружкой, отработкой;
• Блок поврежден извне, вследствие чего грязь просочилась внутрь конструкции;
• На первичном валу повреждены компрессионные кольца в месте соприкосновения фланца;
• Заклинивание соленоидов из-за засорения каналов металлической стружкой;
• Разгерметизация блока, утечка трансмиссионного масла;
• Задиры на клиновидном ремне CVT;
• Ведущий, ведомый валы, опорный подшипник вышли из строя, выработали ресурс по причине систематического перегрева.
