Стартер на «девятке» не крутит: ищем причину и способ ее устранения

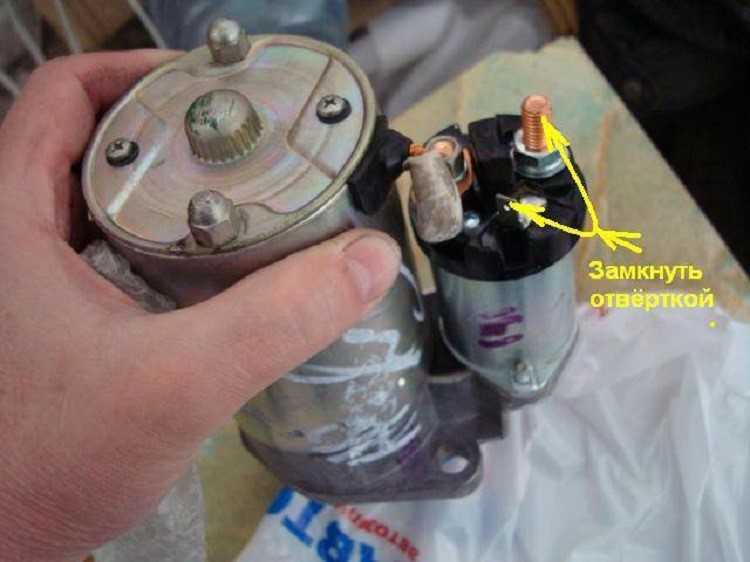

Проверка тягового реле

Тяговое реле необходимо менять, когда при подаче напряжения обгонная муфта не выдвигается. Некоторые разновидности стартеров комплектуются разборными реле. Однако лучше менять элемент целиком.

1. Для демонтажа узла открутите два винта, располагающихся в передней части.
2. Далее поднимите немного реле и отсоедините якорь от рычага.
3. Теперь можно извлечь узел из корпуса вместе с пружиной и якорем.

Если по прошествии этих этапов проверки стартера проблема с работоспособностью была решена, тогда после всех ремонтных работ сборка и установка устройства в автомобиль производится в обратном порядке.

Подводя итог, отметим, что в статье мы рассмотрели общий принцип работы стартера, процесс разборки устройства, а также определение потенциальных неисправностей на ВАЗ-2109. Теперь на основании только что полученной информации вы без проблем сможете отремонтировать данное устройство на своем автомобиле.

Ремонт стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

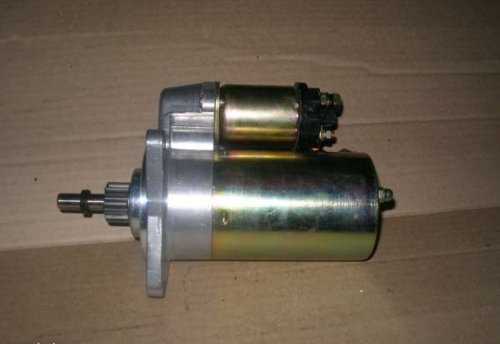

Стартер – неотъемлемая деталь в автомобиле, позволяющая машине заводиться. Иначе приходилось бы постоянно толкать авто для заводки. К сожалению, как и любая другая деталь, стартер рано или поздно выходит из строя. Кто то сразу бежит в автомагазин и покупает новый, но зачастую это лишняя трата денег, т.к. стартер не всегда изнашивается целиком, а частично. Например, большинство неполадок – втягивающее реле, заменить которое не составит никакого труда, а денег сэкономите. Существует даже бесплатный вариант ремонта реле, понадобится шкурка и отвёртка. Разбираете реле, зачищаете пятаки, собираете и ставите обратно. Данный способ помогает при окислении – вы их зачистили и дали возможность току нормально проводиться без перебоев. В сегодняшней статье мы подробно рассмотрим порядок действий для разборки, сборки стартера, поговорим о проверке, и обязательно разберемся насчет зачищения контактов и профилактики пригорания.

Иные неисправности

Есть и другие виды поломок, которые могут произойти с системой пуска силовой установки ВАЗ-2114, и каждая из них имеет свои признаки:

1. Если стартер крутит даже после отключения его на замке, чаще всего виной является заклинивание якоря реле во втянутом положении. В таком случае остановить стартер можно только путем отключения АКБ от бортовой сети (снятием одной из клемм). Устраняется все путем переборки реле или его заменой;
2. Если стартер самовольно включается в работу, вероятно, что крышка реле повреждена. В результате пружина якоря, которая его удерживает в отжатом положении, теряет упор и сам якорь может самовольно перемещаться внутри реле, периодически замыкая контакты. Путем замены втягивающего можно устранить такую неисправность;
3. Стартер включается в работу, но маховик не раскручивает, при этом слышен треск. Причин у этой неисправности две. Первая – послабились болты крепления стартера поэтому последний отошел и перекосился. В результате шестерня не может войти в зацепление, но при этом она крутится и контактирует с маховиком (отсюда и треск). Вторая – зубья шестерни выкрошились или стерлись, в результате нет зацепления. Для устранения сначала следует проверить затяжку болтов, если она в норме, то нужно снимать узел и осматривать состояние шестеренки;
4. Стартер включается, но маховик не крутит, и сторонних звуков нет. Это указывает на то, что шестерня не доходит до маховика. Чтобы понять по какой причине это произошло, придется тоже снимать стартер и проводить осмотр.

Читайте по теме: Как проверить стартер автомобиля, полезные советы.

Как видно, чаще всего проблемы возникают не с самим электродвигателем, а с его дополнительными элементами – реле и бендиксом.

Возникнуть неисправности могут и из-за других элементов, включенных в цепь – замок, предохранители, а также от состояния мест соединения проводки.. Посмотрите видео почему не крутит стартер на ВАЗ 2114.

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Стартер необходим для заводки машины, во время работы двигателя он отключается. Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком – деталью, установленной на конце коленчатого вала (закреплена непосредственно на кончике). Маховик крутиться по своей оси, если завести двигатель у автомобиля, а стартер вставлен своей передней частью (маской) внутрь маховика, и когда вы начинаете заводить двигатель автомобиля, бендикс с шестеренками входит в зацепление в стоящий на месте маховик (там шестерня стартера соприкасается с зубьями маховика). После вхождения на стартер идёт ток, и шестерня у стартера начинает вращаться. Скорость вращения шестерни 250 оборотов коленвала в минуту, соответственно 4 оборота в секунду). Когда вы убираете руку с ключа зажигания, он с помощью пружинки отводится назад, и бендикс у стартера возвращается на своё место. В это время выходит из зацепления шестерня с маховиком. Мы постарались объяснить механизм работы стартера, а теперь разберемся как его менять.

Примечание! Переднеприводные автомобили гораздо удобней в ремонте, чем классика: в классических моделях для снятия стартера необходимо разбирать двигатель, иначе к нему не подлезть из-за неудобного месторасположения. В Самарах этот момент более продуман, а значит и инструментов понадобится немного: гаечные ключи и смотровая яма.

Месторасположение стартера

На автомобилях семейства Самара или Самара 2, стартер располагается в одинаково. В поиске стартера, сначала следует ориентироваться на аккумуляторную батарею (красной стрелкой на маленьком фото показана), потом, заглянув по глубже в моторный отсек, вы обнаружите стартер (указан белой стрелкой). Лучше всего загоните автомобиль на смотровую яму и оттуда смотрите на стартер (большое фото было сделано из нижней части автомобиля), вставленный внутрь двигателя.

Когда менять стартер?

• Слышны щелчки во время проворачивания ключа в зажигании, а автомобиль не заводится.
• Бендикс не входит в зацепление и стартер работает в холостую (слышно звук прокручивания стартера, однако двигатель не запускается).
• Стартер крутиться очень плохо (медленно). Здесь возможны несколько причин: во-первых, аккумулятор сел – зарядите его; во-вторых, втулки у стартера пришли в негодность и вал сместился – замените втулки новыми, проведите ремонт, разобрав стартер, при отсутствии средств на новый (с подробной инструкцией знакомьтесь в статье «Ремонт стартера на автомобиля»).

Снятие

1) Скиньте минусовую клемму с аккумулятора автомобиля, чтобы обесточить подачу электричества на стартер. Трудности с отключением? – Смотрите статью: «Замена аккумулятора на автомобиле», пункт первый.

2) Теперь подумайте, с какой части автомобиля вам будет легче всего снимать стартер с машины (сверху/ снизу). Совет: у карбюраторных двигателей в отсутствии поблизости смотровой ямы, легче снимать сверху. У инжекторных машин сверху также возможно снимать, однако вдобавок необходимо снять корпус воздухофильтра. Учтите, в разы удобнее снимать снизу, пользуясь ямой. Нижний болт без проблем выверните (сверху, кстати, нижний болт вы скорее всего даже и не отвернёте без специального инструмента). При наличии защиты картера – снимайте (присутствует не на всех автомобилях, т.к. с завода защита не ставится, но брызговик, защищающий двигатель от загрязнения ставится всегда, обязательно снимайте его, инструкция «здесь»).

3) Сняв все препятствующие детали, переходим к снятию непосредственно стартера:

• отсоедините колодку проводов, потянув за неё (фото 1);
• переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (фото 2);
• снимите клемму со шпильки стартера, на которой она и находиться (фото 3);
• выверните три гайки, крепящие стартер к двигателю автомобиля.

Установка

Устанавливается новая деталь в обратном снятию порядке.

Примечание! Рекомендуем зачистить шкуркой клемму, подсоединенную к стартеру, в случае наличия ржавчины или въевшейся грязи. Чистая клемма обеспечит лучший контакт, а чтобы впредь она больше не гнила и не окислялась, смажьте солидолом либо вазелином.

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

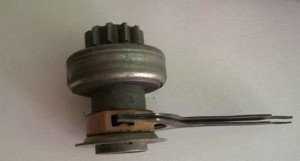

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

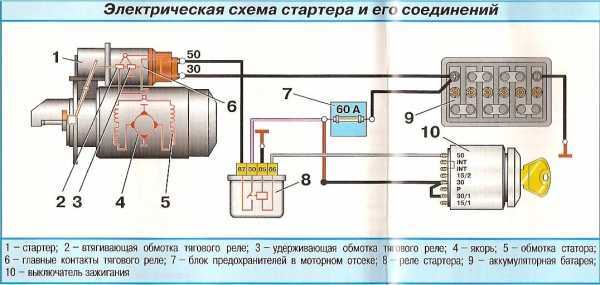

Схема элемента

Диагностика

Каким же образом определить, что причиной проблемы стали именно изношенные щетки стартера 2109, 2110 модели ВАЗа? Для начала следует убедиться, что в электрической цепи устройства нет обрыва. Проверьте, надежно ли соединение проводов с массой. Если с ними все в порядке, возьмите изолированный провод и подключите плюсовой вывод стартера к положительной клемме аккумулятора. Не забудьте перед этим включить нейтральную передачу и зажигание. Если проблема в проводке, пусковое устройство заработает и заведет двигатель.

Если же этого не произошло, стартер для дальнейшей диагностики придется демонтировать.

Замена стартера ВАЗ 2109

Стартер – это пусковое устройство, предназначенное для запуска двигателей внутреннего сгорания. Он представляет собой электродвигатель со специальным реле, которое называют втягивающим. Без стартера невозможен нормальный запуск двигателя, поэтому он должен быть всегда в исправном состоянии. Прежде чем приступать к замене стартера на ВАЗ 2109, нужно узнать об основных неисправностях, которые не связаны с его заменой и устраняются без него.

1. При включении электрической цепи зажигания, стартер не крутится, а контрольные лампы тускнеют. Это самое распространенное явление. В этом случае требуется не замена стартера, а проверка зарядки аккумулятора. Возможно, что он просто разрядился.
2. При включении электрической цепи стартера, он вращается, но двигатель не разворачивается. Это значит, что неисправность коснулась муфты свободного хода, а не стартера. Нужно заменить муфту, или поставить ее на место (если она слетела).

1. Перед снятием стартера, необходимо скинуть клеммы с аккумулятора и убрать его подальше от места ремонта, чтобы он не мешался. Приготовьте пару торцовых и накидных ключей.
2. Теперь нужно отвернуть гайки, на которых крепится привод с контактного болта втягивающего реле.
3. Отсоедините все провода от стартера и запомните их место расположение для дальнейшего подключения.
4. Отверните все болты крепления и демонтируйте защиту картера.
5. Затем спуститесь в смотровую яму и отверните две гайки, на которых укреплен стартер.
6. Снова поднимаемся наверх и видим, что стартер держится теперь только на одной гайке. Открутите ее и снимите стартер с автомобиля.  Прежде чем приобретать новый стартер, для начала, проверим старый. Делается это очень просто. Вам понадобятся два провода типа «крокодил» достаточной толщины и разных цветов. Лучше всего, если их цвета будут: красный и синий. Также, вам понадобится хорошо заряженный автомобильный аккумулятор.  Зажмите стартер в тиски, но не слишком сильно. Ваша задача не сжать его, а сделать не подвижным, так как при вращении он будет здорово вибрировать и прыгать. Провод синего цвета подключите на «минус» аккумулятора, а второй его конец прикрепите к корпусу стартера, заранее очищенный от грязи и ржавчины. Красный провод подключите к «плюсу» аккумулятора, а второй его конец приложите к концу верхнего болта тягового реле. Изначально, возможно небольшое искрение – это абсолютно нормальная реакция, не стоит её бояться. Исправный стартер должен вращаться и если этого не произошло, то красный провод прикладываем к нижнему болту.  Если стартер начал вращаться, то неисправно тяговое реле и замене подлежит только оно, а если стартер не вращается, значит, замене подлежит весь узел.  Однако, если стартер вращается и тяговое реле вполне исправно, это значит, что возникла неисправность в электропроводке автомобиля, устранение которой лучше доверить опытному электрику.
7. Если же стартер все-таки неисправен, то установку нового узла производят в обратной последовательности. Самое главное, при этом – не перепутать провода при подключении, иначе есть риск возникновения других неисправностей.

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Разборка и ремонт щеток, якоря, втулок и сборка стартера десятки

Держатель щеток снимается со стороны коллектора посредством отсоединения двух винтов

Следует осмотреть прижимные пружины и весь щеточный узел, уделив особое внимание его стопорам. Все деформированные элементы сразу же заменяют. Установка новых щеток является простым процессом, поэтому подробно описывать его нет необходимости

Установка новых щеток является простым процессом, поэтому подробно описывать его нет необходимости.

А вот с якорем, возможно, придется «повозиться», так как он часто является причиной того, что стартер «десятки» не крутит (да и замена втулок может занять немало времени). Желательно слегка прошлифовать коллектор якоря, а также проточить его на токарном станке, если его шероховатость велика. Замену якоря производят тогда, когда биение по отношению к цапфам его сердечника составляет величину более 0,08 миллиметров. Также рекомендуется ставить новый якорь при наличии на нем больших забоин и задир.

Возможно, потребуется и замена втулок (в них совершают вращение валы), которые располагаются со стороны привода в крышке описываемого нами пускового механизма. Установка новых втулок рекомендована при наличии на них раковин и при сильном их износе. Сборка стартера выполняется в обратном порядке.

Не заводится ВАЗ карбюратор Список популярных причин и способы починки

Где Находится Реле Зарядки На Уаз Буханка. Уаз реле зарядки

• Отсутствует напряжение со стороны аккумуляторной батареи к стартеру;
• Проверить индикатор на аккумуляторе, он должен гореть зеленым цветом.
• Если черным или красным, значит заряд сильно низкий, необходимо подзарядить батарею. Достаточно 20-25 минут для запуска мотора;
• Степень износа графитового стержня на разносчике трамплера превысила допустимые нормы, в следствии чего ток не поступает на первый цилиндр и смесь не может воспламениться;
• Откручиваем крышку трамплера и смотрим на стержень, он по центру внутри. Минимальная длина должна быть от 1,0 см и более, если меньше, замените крышку тармплера. Из-за того, что графитовый стержень не достает до разносчика, ток не передается на свечи и соответственно нет воспламенения.
• Дроссельная заслонка перекрыта, и воздух не попадает в рабочие камеры карбюратора;
• Проверить натяжение тросика «подсоса». Шток воздушной заслонки должен стоять строго вертикально, все иные позиции могут перекрывать ее и являться преградой для воздуха. Отожмите болт и выпрямите шток.
• Фильтр тонкой очистки топливной системы сильно загрязнен и не пропускает бензин в необходимом количестве в камеру сгорания;
• Посмотрите на цвет фильтра. Если он грубого оранжевого цвета, значит, его необходимо менять, так как он забит. Оптимальный цвет – светло желтый.
• Повреждена спираль на катушке зажигания, в результате чего свечи зажигания не получают искру, которая является источником воспламенения. См. статью «Как проверить катушку зажигания мультиметром»;
• Действуйте так: отсоедините плюсовой кабель на аккумуляторе, на катушке отвинтите верхнюю часть керамического блока и увидите металлическую спираль. При наличии повреждения, необходимо заменить весь керамический модуль. Иных вариантов нет. Категорически запрещено использовать пайку, не поможет.
• Топливный и/или воздушный жиклеры забиты и не могут передать смесь в камеру сгорания;
• Проверить можно только отвинтив крышку воздушного фильтра, сняв его вместе с верхней крышкой карбюратора. Выкрутив оба вида жиклеров, продуйте их потоком сжатого воздуха и вкрутите обратно. Менять нет необходимости.
• Повреждена линия электрического кабеля, который передает ток по цепи;
• Если вы не электрик, то вам будет сложно определить какой именно провод поврежден. Пробуйте только с тестером, начиная от пучка с замка зажигания;
• Отсутствует бензин в бензобаке (например его слили);
• Не работает или повреждена диафрагма в бензонасосе (см. признаки неисправности бензонасоса);
• Только сняв верхнюю крышку бензонасоса можно понять степень целостности диафрагмы. При повреждении замените.

• Поврежден или сильно изношен кулачек на штоке бензонасоса, в следствии чего шток коромысла не затрагивает его и не накачивается топливо в систему;
• В данном случае необходимо менять только весь бензонасос в целом. Когда стирается кулачок, он ремонту не подлежит.
• Засорен воздушный фильтр;
• Пробита головка блока цилиндров, и как следствие уровень компрессии резко снизился и его недостаточно для воспламенения смеси.

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Диагностика – выявление признаков неисправности стартера

Рекомендуется максимально быстро обратиться в сервисный центр для диагностики, если вы заметили у своего автомобиля следующие «симптомы», указывающие на неисправности стартеров:

1. Стартер не реагирует после того, как вы повернули ключ в замке зажигания;
2. Он не отключается после того, как вы завели двигатель;
3. Устройство работает, несмотря на то, что не удается завести автомобиль;
4. Когда вы едите за рулем, под капотом могут издаваться неприятные звуки похожие на скрежет.

Все это может стать причиной серьезной поломки, которая способна полностью обездвижить автомобиль. В этом случае предлагаем вам обратиться в нашу компанию для проведения диагностики неисправностей стартера и устранения последующих поломок.

Стартер можно назвать одним из самых важных устройств, среди электрической составляющей автомобиля. На практике он выглядит, как двигатель, оснащенный четырьмя парами щитков и магнитными полюсами. В действие он приводится при помощи электромагнитов

Очень важно своевременно производить диагностику и ремонт, потому что игнорирование проблем чревато серьезными поломками, которые влетят водителю в копеечку. Мы же предлагаем, как проведение диагностики неисправностей стартера, так и устранение имеющихся и выявленных дефектов

Демонтаж

С процессом демонтажа не должно возникать никаких проблем. Здесь главное снять стартер, поскольку на нем удерживается искомая релюшка. Следовательно, демонтаж проводится в сборе.

1. Включите ручник, отключите аккумулятор, сняв с него минусовую клемму.
2. От АКБ на контакт релюшки идет провод с крупным сечением. Его можно отключить путем откручивания с помощью ключа на 13.
3. Из втягивающего реле извлеките тонкий провод питания обмотки.
4. С помощью того же ключа на 13 открутите три крепежные гайки, удерживающие стартер на блоке сцепления.
5. Извлекать устройство можно через низ или верх. Если выбрали верх, тогда нужно немного покрутить стартер вокруг своей оси и достать.
6. Нижний вывод сложнее, поскольку здесь нужно снимать защиту картера. Но если проводятся параллельные работы, требующие подобных манипуляций, проблем не возникнет.

Принцип работы стартера

Перед тем как заняться поиском и устранением неисправности, желательно знать, как устроен стартер и как он работает. Только с этими познаниями вы наиболее точно сможете определить возможные проблемы с устройством.

Стартер на ВАЗ-2109 складывается из следующих элементов:

1. Мотор, к которому подается постоянный ток через четыре щетки.
2. Муфта, обеспечивающая свободный ход с шестерней, которая предназначена для запуска маховика двигателя.
3. Тяговое реле, отвечающее за выдвижение муфты с шестерней при включении устройства.

Вам как автомобилисту необходимо помнить, что в стартере есть втулки, которые обеспечивают свободное вращение ротора, шестерни и муфты.

Стартер выполняет свои функции путем преобразования электрического сигнала во вращательное движение шестерни привода. По щеткам передается электричество на мотор. Одновременно с этим выдвигается муфта и соединяется шестерня с маховиком.

Для запуска мотора необходимо кратковременное вращение стартера. Как только ДВС был запущен, муфта устройства возвращается на свое место.

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Стартер — он нужен только лишь для того чтобы завести машину, потом при работе двигателя он уже отключается (Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком), сейчас мы вам всё объясним если вы не поняли, вы уже знаете что такое маховик? Это деталь которая устанавливается на конце коленчатого вала (Прямо на кончике она закреплена), маховик крутиться по своей оси если завести двигатель у автомобиля (Коленвал тоже крутиться вместе с ним, да и благодаря нему то и крутиться маховик вить если коленвал будет стоять на месте, то и маховик уже никак не сдвинешь), а стартер вставлен своей передней частью (Маской) во внутрь этого самого маховика и когда вы начинаете заводить двигатель у автомобиля, бендикс с шестерней входит в зацепление в стоящий на месте маховик (Там шестерня стартера соприкасается с зубьями маховика), после вхождения на стартер идёт ток и шестерня у стартера начинает вращаться (Скорость вращения шестерни 250 оборотов коленчатого вала в минуту, соответственно 4 оборота в секунду), тем самым (Шестерня стартера вить в зацеплении с маховиком) и маховик начинает тоже вращаться, ну а вместе с маховиком и коленчатый вал вращается благодаря которому и заводиться двигатель у автомобиля, а когда вы убираете руку с ключа зажигания он при помощи пружинки отводится назад и тем самым бендикс у стартера тоже возвращается на своё место (Выходит из зацепления шестерня при этом с маховиком), таким образом автомобиль и заводится.

Примечание! Передне-приводные автомобили гораздо удобней в ремонте чем классика, поэтому для замены стартера на Самарах много инструментов и времени не нужно (В классике же чтобы снять стартер, нужно двигатель немного разобрать потому что до него никак не подлезешь, так как он стоит в очень не удобном месте), запаситесь самое главное: Гаечными ключами и ямой смотровой для того чтобы подлезть под днище у автомобиля!

Где находиться стартер? На автомобилях семейства Самара или Самара 2 (Без разницы), стартер располагается в одном и том же месте, если смотреть с верхней части автомобиля то первое что вам нужно будет найти, так это аккумуляторную батарею (Она красной стрелкой на маленьком фото показана), потом заглянув по глубже в моторный отсек вы сможете уже сам стартер увидеть (Он белый стрелкой указан), проще всего его менять и смотреть на него с нижней части автомобиля, то есть загоняете автомобиль на смотровую яму и уже от туда смотрите стартер (Большое фото было сделано из нижней части автомобиля) он будет во внутрь двигателя вставлен.

Когда нужно менять стартер? Когда он автомобиль перестал заводить, вот например вы поворачиваете ключ зажигания а он щёлкает (В это сразу поймёте когда столкнётесь с этой проблемой), или так же ключ зажигания поворачиваете бендикс не входит в зацепление и стартер работает в холостую (В этом случае будет звук как бы стартер крутиться, но двигатель при этом не будет заводиться), ну и ещё один случай, это когда стартер крутиться но очень и очень плохо (Медленно), здесь либо у вас аккумулятор сел зарядите его в таком случае, либо втулки у стартера пришли в негодность и вал сместился в этом случае втулки замените на новые или сам стартер, если у вас нет денег на то чтобы купить новый агрегат, а есть немного времени, то можете снять стартер, разобрать его и поменять в нём все неисправные детали, более подробно о том как производить разборку и сборку стартера, читайте в статье: «Ремонта стартера на автомобиля », там и про замену этих втулок кстати сказано.

Сборка

После устранения всех неисправностей, можно приступать к сборке стартера ВАЗ 2109. Перед тем как собирать устройство, все детали следует очистить от пыли и загрязнений. Порой путем очистки деталей можно восстановить работоспособность устройства.

Сборка стартера не занимает много времени. Собранный механизм устанавливается на штатное место. Далее к нему присоединяется разъем с проводами. После окончательной сборки следует проверить устройство на работоспособность.

Если отремонтировать устройство не удалось, то потребуется замена стартера ВАЗ 2109. Зная, как снять стартер, заменить его новым узлом не представляет труда. Таким образом, ремонтировать свой автомобиль можно самостоятельно, сэкономив на обслуживании СТО.

Извините, в настоящее время нет доступных опросов.

Несколько слов о стартере девятки

Перед тем, как мы научимся использовать ремкомплект интересующего нас стартера, давайте разберемся, что собой представляет данный механизм. Он является элементарным электродвигателем с четырьмя полюсами и щетками, который крепится к зубчатому венцу маховика. На «девятках» разных лет выпуска монтировались следующие модели стартеров: 29.3708; 5712.3708; 423.3708.

Любой из них работает по смешанному принципу возбуждения, располагает тяговым реле с двумя обмотками. Различия между этими стартерами заключаются в конструкции коллекторного устройства и привода. Так, у механизма модели 423 коллектор имеет цилиндрический тип, у 29 – торцевой, а у стартера 5712 в приводе устанавливается планетарный редуктор. Ремкомплект же у них абсолютно идентичный, как, впрочем, и их неисправности.

Почему не крутит и не щелкает стартер

Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет. Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:

• с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
• на аккумуляторе отсутствует заряд;
• окислились выводы от АКБ;
• пострадало реле механизма, например, окислены выводы или появился обрыв;
• в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
• некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.

Прочие неполадки

Как на карбюраторе, так и на инжекторе главная причина, мешающая запустить мотор, – это неполадки со стартером. Если он не вращается, то придется разбираться – почему. Возможные поломки:

• обрыв обмотки;
• отказ втягивающего реле;
• плохой контакт в проводке;
• разряженный аккумулятор.

Также машина может не заводиться из-за отсутствия бензина.

Катушку зажигания и замок придется проверить, если ничто другое не помогло. Когда выяснится, что проблема в первой, то ее снимают и меняют на новую. Во втором случае, прежде всего, смотрите, не оборвался ли где провод.

В системе зажигания также уязвимым элементом является трамблер. Снимите с него крышку – если на ней имеются повреждения, то замените ее. Аналогичным образом необходимо поступить с бегунком и датчиком холла.

Зимой в топливной рампе иногда замерзает конденсат. Помогает прогревание феном или продувка компрессором.
