Как проверять стартер с демонтажем
Снятие стартера при наличии соответствующего опыта обычно не составляет сложностей. Последовательность операций:
- отключите обе клеммы от аккумулятора;
- отсоедините от втягивающего реле два провода: толстый и тот, что идет от замка зажигания;
- открутите болты крепления стартера (обычно их 3);
- извлеките устройство через подкапотное пространство или опустите вниз (как это удобнее, в зависимости от марки авто).
Как прозвонить щеточный узел
Дальнейшие действия потребуют частичной разборки стартера. Обычно этот узел обычно находится в задней части устройства (достаточно снять защитный ободок или крышку). Сначала взгляните на выступающую часть щеток (если это возможно) и определите их длину: она должна быть не менее 12 мм (для разных моделей стартеров величина может быть иной). Также проверьте свободность перемещения элементов в их держателях: заеданий быть не должно: в противном случае попробуйте подточить щетки надфилем. Далее понадобится тестер или хотя бы обычная лампа на 12 В, пара проводов и источник постоянного тока на такое же напряжение (та же АКБ) – это необходимо для проверки отсутствия замыкания между щетками и корпусом.
- Один щуп мультиметра, переведенного в режим измерения сопротивления, присоедините к щеткодержателю, второй – к корпусу стартера. При отсутствии замыкания прибор покажет «бесконечность».
- Если тестера не оказалось под рукой, возьмите лампу с присоединенными к ней двумя проводами: один из них подключите к щеткодержателю, второй – к любому полюсу источника питания 12 В. От второго проведите провод к корпусу генератора. Свечение лампы будет указывать на наличие короткого замыкания.
Проверка вилки и обгонной муфты
Здесь тоже особых сложностей нет: вилка (обычно она пластиковая) выталкивает обгонную муфту и поломка детали ведет к тому, что стартер крутит («жужжит»), но пуска двигателя не происходит, т. к. зацепление с маховиком отсутствует. Что касается проверки бендикса на исправность, для этого необходимо зажать его в тисках через грубую ткань, чтобы не повредить.
Попробуйте подходящим ключом (лучше газовым №1 или «0») покрутить обгонную муфту в обе стороны: если она исправна, будет вращаться только в одну. В противном случае бендикс замените.

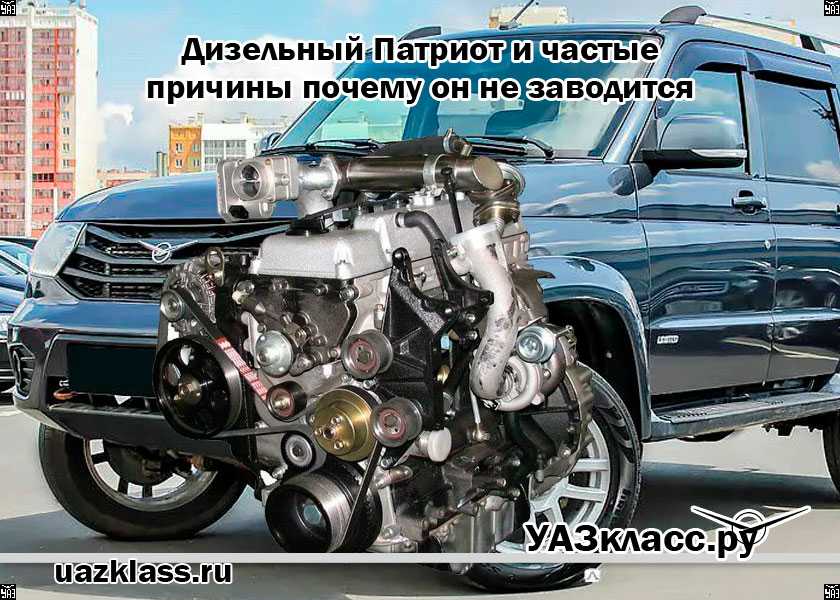

Дизельный Патриот и частые причины почему он не заводится
Дизельный Патриот трудно завести в холодное время года. В мороз и бензиновый двигатель заводится с проблемами, а дизельный еще сложнее. Иногда в сильные морозы солярка покрывается слоем льда и тогда запустить мотор нереально, пока лед не растает.
Дизельный Патриот
Иногда в горючем вместо присадок присутствует вода. Водитель этого не заметит, а вот для двигателя это ощутимо. Когда очень холодно, эта вода может замерзнуть. Это еще одна причина того, что внедорожник не заводится в морозы.
https://youtube.com/watch?v=aC763LZuQrE
Не заводится силовой агрегат – причин может быть множество, как самых простых, так и требующих специальной диагностики. В любом случае стоит серьезно отнестись к ситуации. Ведь автомобиль – это сложный механизм, и даже мелкая неисправность грозит в дальнейшем перерасти в крупную поломку и дорогостоящий ремонт, о том как провести ремонт УАЗа своими руками, читайте в статьях на нашем сайте uazklass.ru.
Стартер УАЗ Буханка
Автомобильный стартер представляет собой сложное электромеханическое устройство, функциональное значение которого заключается в провороте маховика двигателя для успешного запуска.
Стартер на УАЗ «Буханку» в силу конструкционной архитектуры часто выходит из строя, что не редко ставит в замешательство владельцев автомобиля, однако на деле ремонт и обслуживание устройства не предоставят особых трудностей.
В связи с интенсивностью эксплуатации стартер может выйти из строя в зависимости от множества причин – поиск неисправности является наиболее продолжительной процедурой в ремонте устройства. Однако если знать, что искать, временные затраты существенно сократятся – наиболее распространенные причины поломки стартера на УАЗ «Буханка» следующие:
Если устройство не подаёт признаков жизни, то стоит искать неисправность в электропроводке и обмотке механизма – возможны обрыв или обгорания магистрального кабеля. Ситуация лечится прозвонкой цепи с помощью мультиметра и заменой поврежденных участков;
Однако если при зажигании раздается треск, а стартер не может долго завести двигатель – то неисправность требуется искать в самом моторе. Скорее всего был оборван ремень ГРМ.
Важно знать! Также признаками, характерными поломки бендикса, могут являться выход из строя планетарного редуктора или отсутствие механического зацепа с поломкой вилки. Причиной неисправности является стачивания подшипника якоря
При пренебрежении неисправности увеличенный зазор приведет к механическому контакту якоря с магнитами статора, что может сделать неремпригодным все устройство
Причиной неисправности является стачивания подшипника якоря. При пренебрежении неисправности увеличенный зазор приведет к механическому контакту якоря с магнитами статора, что может сделать неремпригодным все устройство.
10.5.2. Возможные неисправности стартера, их причины и способы устранения
Причина неисправности
Способ устранения
Стартер не работает
Износ щеток до высоты 6-7 мм Ненадежный контакт щеток с коллектором
«Разнос» обмотки якоря (обмотка якоря выступает за диаметр магнитопровода) «Разнос» коллектора (отдельные пластины коллектора выступают за диаметр коллектора)
Заменить изношенные щетки Проверить усилие щеточных пружин, при необходимости заменить пружины, устранить заедание щеток в щеткодержателе Заменить якорь
Якорь с поврежденным коллектором необходимо заменить
Тяговое реле не включает стартер
Заедание привода (шестерни и муфты) при перемещении его по валу якоря
Неправильная регулировка момента включения
Нарушен контакт удерживающей обмотки тягового реле с корпусом Подгорание контактов тягового реле Заклинивание сердечника тягового реле (сердечник должен свободно перемещаться от руки во втулке реле)
Очистить вал якоря от грязи. Вал и подшипники смазать моторным маслом. Изношенные подшипники и втулки заменить. Отрегулировать стартер
При необходимости припаять вывод обмотки к корпусу
Зачистить подгоревшие контакты Поверхность якоря должна быть ровной, без износа. При необходимости якорь зачистить и слегка смазать моторным маслом или заменить
Стартер включается и работает, а коленчатый вал двигателя не вращается
Пробуксовка муфты свободного хода привода (при повороте шестерни привода рукой она должна свободно вращаться в одном направлении, а в другом — должна «заклинивать» и вращаться вместе с якорем стартера)
Если шестерня привода свободно вращается в обе стороны — заменить привод
Шестерня привода не входит в зацепление с зубчатым венцом маховика (прослушивается ненормальный шум, на зубьях маховика износ заходи ой части)
Проверить регулировку момента включения стартера, при необходимости отрегулировать. Зубья маховика, имеющие повреждения, заправить напильником
Стартер вращает коленчатый вал двигателя с небольшой частотой и повышенным шумом
Износ подшипников (втулок вала якоря)
Проверить состояние подшипников (втулок) в крышках и промежуточной опоре. Проверить наличие следов задевания якоря за полюса корпуса. При необходимости заменить подшипники
После пуска двигателя привод стартера не выходит из зацепления с зубчатым венцом маховика
Заедание привода на валу якоря стартера (повышенный шум при работе двигателя)
Спекание контактов тягового реле (стартер продолжает работать после выключения зажигания)
Заедание ключа выключателя (замка) зажигания
Очистить вал якоря стартера от грязи, смазать моторным маслом
Немедленно отключить аккумуляторную батарею. Отремонтировать стартер
Оценка статьи:
Уаз патриот не срабатывает стартерСсылка на основную публикацию
Похожие публикации
Купить ман 8х4 бу в россии 2017
Проблемы с аккумуляторной батареей
Если автовладелец столкнулся с ситуацией невозможности завести двигатель, то причину этого следует начинать искать с проверки аккумулятора. При его разряженном состоянии во время пуска критически снижается боровое напряжение. Из-за этого стартер плохо крутит коленчатый вал. На падение напряжения реагирует тяговое реле. Оно начинает создавать характерные щелчки, которые водитель слышит из подкапотного пространства.
Ситуация с запуском ухудшается при отрицательных температурах. В мороз моторное масло загустевает и стартеру становится сложнее провернуть коленчатый вал. Он начинает потреблять больший пусковой ток. В это же время из-за замедления химических реакций в батарее, ее заряд уменьшается. Поэтому зимой на горячую двигатель запускается относительно легко, а на холодную возможны затруднения.
Для решения проблемы с севшим аккумулятором рекомендуется воспользоваться одним из нижепредставленных способов:
- «прикурить» от стороннего автомобиля;
- воспользоваться пуско-зарядным устройством;
- восстановить заряд родной батареи, используя ЗУ.
На пуск двигателя непосредственно влияет состояние клемм аккумулятора. Наличие значительных окислов ведет к ухудшению электрического контакта. Для его восстановления необходимо зачистить клеммы. Для предотвращения быстрого последующего покрытия налетом, контакты рекомендуется защитить с помощью токопроводящей смазки.
Если разряд АКБ произошел единоразово, то достаточно восполнить энергию и можно продолжать эксплуатацию авто в прежнем режиме. Если же аккумулятор садится периодически, то батарея подлежит диагностике
По ее результатам принимается решение о дальнейших действиях в отношении источника питания.
Если контроль АКБ показывает исправность батареи, но аккумулятор все равно часто садится, то внимание следует уделить состоянию бортовой сети. Ускоренный разряд источника питания может быть вызван наличием коротких замыканий или высоких токов утечек
При их обнаружении требуется оперативно заняться устранением неполадок. В противном случае возможно возгорание автомобиля.
Еще одной причиной, почему авто не заводится, может быть механическое повреждение корпуса батареи. При вытекании электролита снижается заряд АКБ и отдаваемый ее пусковой ток. Для диагностики следует осмотреть корпус. При выявлении дефектов принимается решение о целесообразности и методе их устранения.
Как снять стартер на уаз буханка видео
Скачать Стартер УАЗ может быть представлен в виде различных агрегатов. Данные модели имеют практически одну конструкцию. Редукторный стартер имеет 4 полюса и 4 щетки. Крепится он к картеру с помощью 2 шпилек.
Технические характеристики детали
Так устроен стартер
У стартера УАЗ крутящий момент не превышает 1,6 кгс/м, а номинальная мощность равняется 1,7 кВт. На вале якоря есть муфта и приводная шестерня. Первый элемент передает крутящий момент в одном направлении — от рассматриваемого устройства к мотору.
Схема позволяет выяснить, исправен редукторный стартер либо нет. Что касается привода, то его пригодность определяется за счет внешнего осмотра после разборки основного агрегата. Аналогичным образом проверяется состояние щеток и коллектора. Первые детали заменяются новыми, а вторые обезжириваются бензином.
Автомеханики рекомендуют редукторный стартер периодически осматривать. Необходимо:
- проверять состояние зажимов (они не должны быть грязными, а крепления — ослабленными);
- снимать кожух и осматривать коллектор (при необходимости устраняются неполадки);
- открыть крышку, осматривая и зачищая контакты;
- подтянуть болты фиксации корпуса основного агрегата;
- снять рассматриваемое устройство для очистки от грязи.
Через каждые 32 000 км пробега рекомендуется выполнять некоторые работы по обслуживанию основного агрегата. Для этого потребуется:
- снять редукторный стартер с мотора;
- проверить коллектор и щетки (если высота последних элементов меньше 6 мм, тогда они заменяются);
- разборка стартера (замена изношенных деталей);
- в процессе сборки смазываются подшипники, втулки и прочие агрегаты.
Основные неисправности
Втягивающее реле стартера
Если якорь не вращается, тогда проводится ремонт стартера. Если нет контакта между щетками и коллектором, тогда потребуется демонтировать редукторный стартер с мотора. Затем оно разбирается, и устраняется причина неисправности.
Если нет контакта в выключателе реле стартера, тогда отсоединяется провод, снимается крышка выключателя с клемм. Подгоревшие контакты зачищаются. При наличии обрыва соединений внутри самого устройства его рекомендуется отнести в автомастерскую. Отсутствие напряжения при включенном стартере предусматривает замену выключателя системы зажигания.
При оборванной обмотке либо подгоревших контактах в реле проверяется цепь аналогичным образом, как в предыдущем варианте. Лампа присоединяется к клемме «К». Если она не будет гореть, тогда потребуется разобрать реле и зачистить контакты. В случае заедания якоря во втулке катушки первый элемент (с реле и втулкой) очищается от грязи. Отсутствие положительного результата предусматривает сдачу стартера на ремонт в автомастерскую.
Если при включении основного агрегата коленвал мотора не вращается полностью либо частично, тогда можно говорить:
- неисправности либо разряженности аккумулятора, проверяется батарея (при необходимости она заменяется);
- наличии короткого замыкания в якоре либо катушки, замыкание устраняется либо агрегат относится на ремонт;
- о тугом проворачивании коленвала мотора, в холодное время года прогревается мотор;
- о том, что из-за слабой затяжки наконечников может нарушиться цепь питания рассматриваемого устройства, в этом случае подтягиваются зажимы;
- о сильном износе подшипников, необходима отдача стартера на ремонт.
Если отсутствует контакт в зажимах (особенно у аккумулятора), тогда проверяются и подтягиваются соответствующие болты. Если неисправна либо разряжена батарея, тогда ее потребуется зарядить либо поменять. Плохой контакт обмотки либо ее неисправное состояние требует замены этого элемента или обеспечение надежного контакта. Зачастую после запуска мотора редукторный стартер не выключается. Такое явление может происходить при заедании привода и в случае спекания контактов выключателя реле. В этом случае проводятся ремонтные работы.
Автовладельцы УАЗ зачастую наблюдают заедание запорной части выключателя системы зажигания. В итоги стартер при движении транспортного средства выключается самостоятельно. В этом случае рекомендуется заменить выключатель. Сделать это можно своими руками либо с помощью профессионалов. Стартер рекомендуется отдавать на ремонт в проверенные автомастерские.
Toyota land cruiser fj60
Как снять кулису на бмв е39
Проблемы в системе зажигания
Слабым местом системы зажигания УАЗ Патриот являются свечи. Они часто выходят из строя. Наиболее критично влияет на пуск разрушение электродов. Для диагностики рекомендуется визуально осмотреть вывернутые свечи. При выявлении дефектов, схожих с приведенными на изображении ниже, требуется заменить вышедший из строя расходник.
В процессе эксплуатации УАЗ Патриот автовладельцы сталкиваются с заливанием свечей. Для решения проблемы необходимо просушить их на открытом воздухе. Также возможна продувка без демонтажа. Для этого следует максимально выжать педаль газа и прокрутить мотор стартером несколько секунд.
Стартер для внедорожника УАЗ Патриот
Сложно себе представить современный автомобиль, в котором нет стартера. Стартер — это электрическая деталь конструкции автомобиля, которая позволяет запускать двигатель с помощью поворота ключа в замке зажигания. Сегодня же мы рассмотрим основные особенности стартера для запуска двигателя ЗМЗ-409 внедорожника УАЗ Патриот, из чего он состоит, как осуществляется его снятие и замена.
Особенности конструкции устройства
Ульяновский внедорожник УАЗ Патриот оснащается с завода двумя видами механизмов для запуска двигателя типа ЗМЗ-409: Iskra или Bosch.
Принцип работы у этих моделей одинаковый, различие заключается только в качестве сборки. Представляет собой изделие электродвигатель постоянного тока с электромагнитным возбуждением.
На электродвигателе сверху расположено втягивающее реле с двумя видами обмоток: удерживающей и тяговой.
Так, втягивающее срабатывает первым и вводит в зацепление шестерню с маховиком. Далее, срабатывает стартер и осуществляет вращение маховика, посредством чего происходит пуск мотора.
Таким образом, в итоге получаем быстрый и автоматический запуск двигателя ЗМЗ-409 на автомобиле УАЗ Патриот.
К сведению! УАЗ Хантер с двигателями УМЗ-4218 оснащаются стартерами 42.3708. Автомобили, которые имеют моторы ЗМЗ-409 или ЗМЗ-5143, в конструкции имеют стартер 6012.3708 или AZE.
Но бывают случаи, когда водитель при повороте ключа в замке зажигания понимает, что стартер не крутит. Что это значит и как быть в такой ситуации?
Причины неисправности
Если не крутит устройство после поворота ключа в замке зажигания, то следует первоначально проверить основные причины поломки. Итак, если не крутит стартер на внедорожнике, то основными причинами этого явления могут быть:
- Аккумулятор. Стартер потребляет много электроэнергии во время его запуска, но так как длительность его работы составляет доли секунд, то разрядить аккумулятор практически невозможно. Определить неисправность аккумулятора можно по панели приборов.
- Контактные соединения. Не исключается вероятность того, что изделие не крутит по причине ослабления контактов на устройстве или аккумуляторе. Не исключается и вероятность окисления контактов, поэтому вторым делом следует проверить наличие контактов на устройстве.
- Неисправность в системе электрокоммуникаций. Если не крутит стартер, то не исключается поломка замка зажигания, предохранителя, реле или даже проводки. Но следует заметить, что данные причины возникают в очень редких случаях.
Схема устройства фирмы Iskra
Если уж первые два пункта не составит большого труда проверить самостоятельно, то для углубленной проверки устройства потребуется помощь автоэлектрика.
Если же и электрокоммуникации в порядке, то остается только одно — это изделие отслужило свое.
Определенных эксплуатационных границ изделие не имеет, но в зависимости от условий эксплуатации и частоты его использования, устройство выходит из строя.
Хотите уменьшить расход вашего Патриота? Для этого прочитайте…
Итак, если устройство не крутит мотор ЗМЗ-409 внедорожника УАЗ Патриот, то потребуется его снять и проверить его на исправность. В частых случаях поможет исправить проблему только замена изделия.
Снятие стартера с автомобиля УАЗ Патриот осуществляется при его неисправности для осуществления последующего ремонта или его замены. Двигатель внедорожника ЗМЗ-409 модели зачастую комплектуется изделием марки Iskra, но если уж осуществлять его замену, то рекомендуется устанавливать устройство от фирмы Bosch.
