Что делать, если на ваз-2110 стартер щелкает, но не крутит вал

Неисправности стартера и причины их появления

Агрегат не крутит маховик из-за многих факторов. Ниже будут рассмотрены дефекты в иммобилайзере, вытягивающем реле, инжекторе, а также в проводке автомобиля. Иногда ремонта бывает не достаточно, в этом случае требуется замена устройства.

Неисправный инжектор

В штатном исполнении ВАЗ 2110 не комплектуются инжекторами, но их можно поставить отдельно. Водители выбирают эти устройства по многим причинам: снижения расхода горючего, отсутствие необходимости прогревать мотор в холодное время, повышение мощностных характеристик.

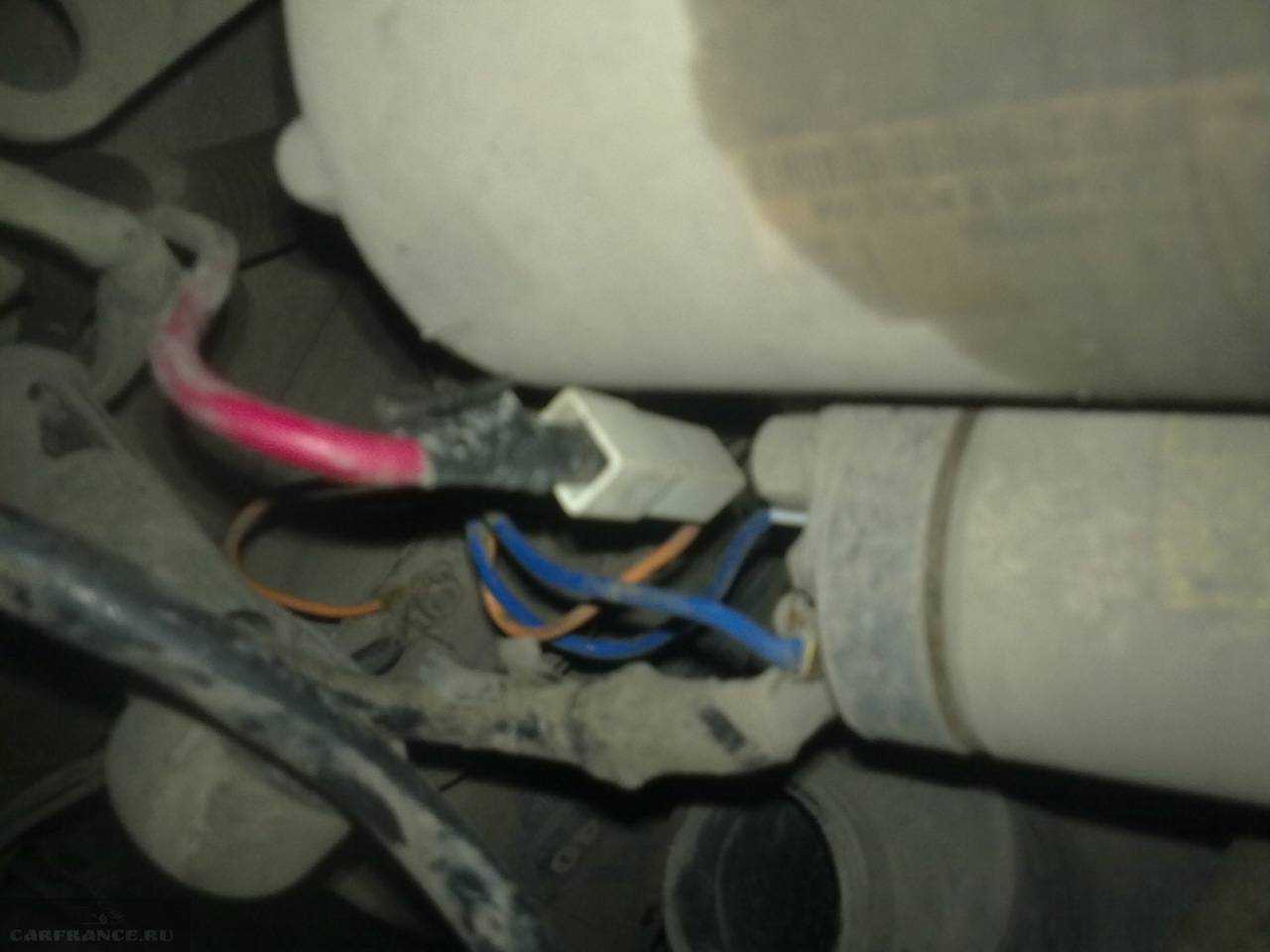

Стрелка указывает на реле стартера

Если стартер работает плохо, то необходимо проверить инжектор, который может барахлить из-з плохого бензина. Это и есть единственные недостаток инжектора – ему требуется качественное топливо. Также стоит проверить, соблюдается ли схема подключения.

Поломка обгонной муфты

При поломке обгонной муфты двигатель заводится и отлично работает. Но когда автомобиль останавливается, повторно завести мотор не удается, он щелкает, но не заводится. В таком случае нужно подождать, пока силовая установка остынет, а только потом сновать пытаться завести.

Также в этом случае стоит осмотреть проводку, которая идет от муфты. Иногда замена поврежденных проводов позволяет решить проблема, когда двигатель щелкает, но не заводится. Еще один признак неисправной муфты – это самопроизвольно включающаяся магнитола.

Втягивающее реле

Сев за руль, автомобилист вставляет ключ и проворачивает, в работу включается бензонасос, загорается приборная панель, но при дальнейшем повороте насос вместе с панелью отключается, а стартер не крути. В такой ситуации скорее всего «виновато» втягивающее реле.

Демонтаж втягивающего реле

В первую очередь нужно проверить, идет ли на него напряжение. Если идет, то стоит проверить сам замок или сигнализацию, которая может замыкать цепь. Если же все элементы работают по отдельности, а вместе не запускаются, то стартер не крутит из-за втягивающего реле.

Плохой контакт

В этом случае стартер заводится после нескольких попыток, но при этом щелкает. Такая проблема появляется из-за поврежденных контактов. Осмотр нужно начинать с аккумуляторной батареи. Если клеммы окислены, то нужно прочистить их.

Если это не помогло, то следует проверить контакты стартера, ведь когда они окислены, устройство плохо крутит или вообще не запускает коленчатый вал в работу. Если же стартер отказывается работать, но при этом запущен иммобилайзер, то неисправность в нем. Здесь своими руками убрать дефект не получится – нужно ехать в автосервис. Теперь читатели знают, сколько стоит и почему не работает стартер, выполнять работу своими руками стоит только в том случае, если есть опыт работы с проводкой.

Схема подключения элементов реле на ВАЗ 2112

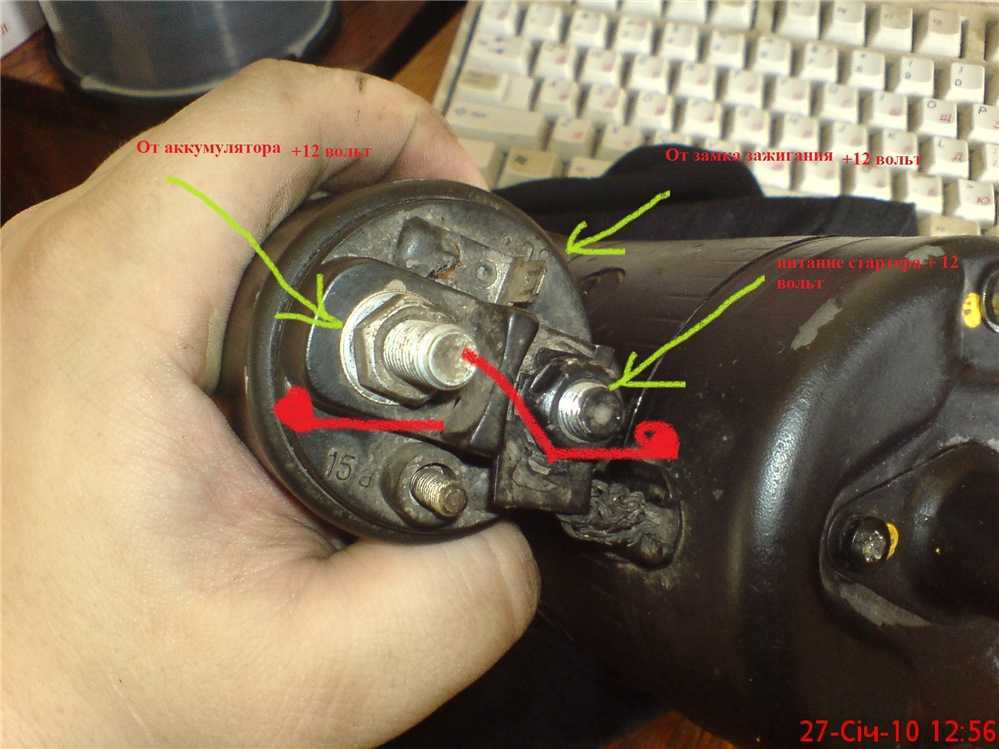

В целом схема, по которой функционирует втягивающее реле «двенадцатки», выглядит следующим образом. К одному болту на его крышке подключена обмотка двигателя стартера, ко второму – «плюс» от АКБ. Провод от замка зажигания зафиксирован на контакте обмотки, которым располагает втягивающее устройство (подобная схема подключения используется и на других «легковушках» семейства ВАЗ).

Когда водитель запускает стартер, используя ключ, на указанный контакт приходит питание. Оно формирует в обмотке требуемую электродвижущую силу, втягивающую сердечник. При этом дополнительное приспособление (подвижная пластина) при воздействии на нее сердечника замыкает контакты (силовые), что приводит к переброске на двигатель механизма запуска питания от автомобильного аккумулятора.

В этот же самый момент втягивающее реле подтягивает приводную вилку, перемещающую к венцу маховика обгонную муфту. Как только сердечник полностью втягивается, происходит замыкание контактов и вращение маховика двигателя. Такая схема подключения и гарантирует беспроблемный запуск «сердца» ВАЗ 2112.

Что лучше – ремонтировать или менять стартер «двенадцатки»?

Замена описываемого нами механизма модели 57.3708, как правило, требуется уже через несколько лет его эксплуатации. В большинстве случаев автолюбители предпочитают не ремонтировать устройство, когда оно перестает работать (не крутит) либо ненормально функционирует (наблюдаются проблемы с запуском), а устанавливать новый механизм.

Впрочем, иногда замена стартера не требуется. Нередко он не крутит по банальной причине – из-за того, что болты фиксации реле окисляются либо ослабляются. Подобные явления вызываются попаданием дорожной грязи и капелек влаги в область установки «стартующего» механизма. Решить эту проблему, как вы понимаете, можно очень легко – зачисткой контактов (реже требуется их полная замена).

Если щетки стерлись, а бендекс потрескался, дешевле и разумнее поменять эти элементы. А вот если стартер не крутит из-за поломки реле или пробоя обмоток, замена всего узла представляется более грамотным шагом. Если принято решение заменить какую-либо из его деталей, механизм следует разобрать, это несложно.

Схема демонтажа и разборки стартера 12-й модели ВАЗ

Самостоятельно разобрать и снять рассматриваемое устройство, когда оно не крутит и требует ремонта, может любой владелец «двенацатки». Это процесс лучше осуществлять на эстакаде (автомобильной яме). Откручивать крепеж из моторного отсека неудобно. Последовательность выполнения демонтажа следующая:

• для обеспечения безопасности выполнения работ снимаем с «минуса» АКБ провод;
• откидываем с реле управляющий провод;
• откручиваем гайки (сверху и снизу), которыми крепится стартер.

После этого демонтируем со стяжных шпилек среднюю часть механизма, с вала якоря – главную шестерню, а затем крестовой отверткой снимаем заднюю крышку. Под ней размещается держатель щеток, который демонтируется без малейших затруднений. Теперь можно вынуть из статора якорь и снять опору последнего, что позволит нам при помощи омметра и визуально оценить состояние обмотки якоря.

При наличии на якорном валу следов от подшипников (их называют наволакиваниями) их следует, во-первых, зачистить шкуркой с малым зерном, во-вторых, заполировать. Абразивом допускается зачищать и несущественные явления обгорания коллектора. В тех ситуациях, когда на щетках отмечается сильный износ, рекомендуется выполнять замену всего щеткодержателя.

После этого можно продолжать разборку стартера для того, чтобы определить, почему он не крутит. Для этого демонтируем шестерни редуктора планетарного типа и особенно тщательно проверяем коронную шестерню на наличие на ней трещин. Если таковые имеются, шестерню необходимо менять:

• сначала демонтируем бендикс;
• на приводном валу, используя молоток и ключ «на 13», удаляем обойму (внешнюю) стопорного элемента в виде кольца;
• кольцо снимаем с вала при помощи отвертки (придется постараться, так как оно утоплено на валу в специальной выемке);
• снимаем привод и обойму, а затем демонтируем с вала стопорное кольцо (предварительно его требуется разжать).

После снятия шайбы и опоры приводного вала перед нами предстает шестерня, нуждающаяся в замене.

Что делать, если долго крутит стартер при пуске двигателя

Несмотря на то, что пуск двигателя ложится практически полностью на стартер и аккумулятор, нельзя забывать и про другие элементы, которые участвуют в решении данной задачи. Можно выделить следующие наиболее распространенные причины, почему долго крутится стартер при запуске мотора:

Загрязненный фильтр тонкой очистки топлива. Если используется топливо низкого качества или в бензобак попадает различный мусор – песок, пыль, камни, то со временем засорится фильтр тонкой очистки топлива. Это приведет к сложностям при поступлении топлива в камеру сгорания, из-за чего будут возникать трудности при пуске двигателя и его работе. В такой ситуации нужно менять фильтр тонкой очистки на новый и прочищать бензобак от скопившихся загрязнений;

Выше приведены наиболее распространенные проблемы для любого типа двигателя, но также можно выделить характерные неисправности для инжекторных и карбюраторных моторов.

Долго крутит стартер на инжекторном двигателе

Характерной проблемой инжекторного двигателя, из-за которой долго приходится прокручивать стартер для пуска мотора, является ошибка в бортовом компьютере. Решается данная проблема двумя способами:

• Перепрошивкой бортового компьютера в сервисном центре (либо сбросом ошибок);
• Обнулением памяти бортового компьютера, путем отключения аккумулятора. Необходимо сбросить с минусовой клеммы аккумулятора провод на 15-20 минут, чтобы ошибки автоматически удалились из памяти бортового компьютера, если они были в нее записаны.

Долго крутит стартер на карбюраторном двигателе

Инструментом для диагностики проблем в карбюраторном двигателе являются свечи. Их необходимо выкрутить и осмотреть состояние электрода, по цвету нагара на котором можно определить наличие проблем в двигателе:

Темно-красный, коричневый нагар говорит о низком качестве используемого топлива. Вероятнее всего в таком топливе имеются примеси металла;

Черный или белый нагар – обогащенная или бедная топливовоздушная смесь, соответственно. Необходимо проверить систему подачи топлива, фильтры, карбюратор;
Светло-коричневый цвет нагара на электроде является индикацией нормальной работы двигателя.

Если долго крутится стартер при пуске двигателя, первым делом проверьте аккумулятор, а уже потом все остальные элементы двигателя. В большинстве случаев именно недостаток заряда аккумулятора является причиной сложностей при старте мотора.

Источник

Диагностика

Первым этапом ремонта является определение, где возникла поломка – в цепи питания или самом узле. Делается это просто:

• Автомобиль обездвиживаем ручником, устанавливаем на КПП «нейтраль»;
• Открываем капот. Со стороны термостата отыскиваем стартер;
• На втягивающем реле находим силовые контакты (две шпильки с гайками, к которым подходит проводка);
• Берем отвертку с изолированной ручкой и замыкаем между собой контакты;

Если после замыкания электродвигатель начнет крутить, неисправность следует искать во втягивающем реле и цепи его питания. В случае же когда после описанной процедуры электродвигатель не запуститься или будет работать, но не развивая обороты, или же при срабатывании возникнут сторонние звуки – узел придется демонтировать с авто.

Проблемы со стартером и их устранение

Если стартер не крутит, автомобиль не заводится, а тяговое реле характерно щелкает, то виновником часто является разряженная аккумуляторная батарея. Из-за недостаточного заряда АКБ при подаче напряжения на стартер его уровень в цепи падает, что и вызывает отключение тягового реле. Для устранения данной ситуации требуется подзарядить батарею.

Виновником щелчков реле может быть и окислившаяся клемма. Из-за этого напряжение в цепи нестабильно и существенно варьируется в зависимости от нагрузки. Для устранения проблем следует отшлифовать клеммное соединение, очистив окислы. Если повреждения существенны, то дефектный элемент подлежит замене.

Основные проблемы со стартером делятся на механические и электрические. Среди первых наиболее популярна неисправность бендикса. В процессе эксплуатации он изнашивается, что ведет к возникновению люфтов. Также возможны механические повреждения шестерни и муфты. При возникновении проблем с бендиксом, он подлежит замене, так как малоремонтопригоден.

Планетарный редуктор улучшил эксплуатационные характеристики стартера. При этом он внес дополнительную неисправность, характерную для узлов ВАЗ 2112. Смазка со временем загустевает это проявляется в вялом вращении коленчатого вала, что в конце концов может привести к тому, что авто перестанет заводится. Для решения проблемы следует разобрать узел, промыть шестерни редуктора и заполнить свежей смазкой планетарную передачу.

В электрической части наиболее подвержены износу щетки. Они истираются в месте контакта с коллектором. Недостаточная длина щеток приводит к нестабильному питанию обмоток якоря, что сказывается на невозможности нормально вращать коленчатый вал. Для устранения проблем, связанных с износом щеток, следует измерить их длину и если она не достигает 4 мм, заменить исчерпавшие ресурс элементы.

Через щетки и коллектор протекает большой ток. Он вызывает нагрев, который при неблагоприятных условиях приводит к термическим и механическим повреждениям. Небольшие дефекты можно устранить шлифовкой. Если же повреждения значительны, то вышедшие из строя элементы подлежат замене.

Также при диагностике якоря стартера следует проверить обмотки на межвитковое замыкание, обрыв или пробой на корпус. Это позволит выявить повреждения проводников или изоляции.

Почему вы не сможете завести машину с «автоматом»?

Если говорить кратко, то к невозможности произвести запуск автомобиля с автоматической трансмиссией приводит ряд технических нюансов. В частности, зависимость автоматики от давления жидкости для включения передач и использование гидравлической муфты вместо сцепления делает запуск двигателя практически невозможным.

Здесь стоит сделать уточнение: речь идет именно о попытке запуска мотора с толкача или с горки. В случае разгона авто на буксире двигатель можно будет запустить и через автоматическую КПП (по крайней мере, в теории, споры на этот счет в Интернете идут до сих пор: можно или нельзя так делать, выйдет из строя АКПП после такого запуска или нет?). В теории, для этого нужно будет прогреть АКПП , проехав несколько минут, для того чтобы в коробке образовалось требуемое давление.

Гидротрансформатор АКПП – гидравлическое устройство, служащее для преобразования (изменения) крутящего момента от двигателя к трансмиссии.

То есть если на механической КПП с обычным сцеплением, когда сцепление включено, трансмиссия жестко соединяет все части технической мозаики – от колес до мотора, то в автоматической коробке одним из слабых звеньев является масло, а вернее отсутствие его давления.

Важно прочитать мануал к автомобилю, к конкретной модели с конкретным типом «автомата». Какие данные приводит автопроизводитель? Вот пример технических данных, приводящихся на сайте drive2.ru :

Блокирующая муфта обеспечивает возможность передачи крутящего момента от коленчатого вала двигателя непосредственно входному валу O/D трансмиссии

Блокирующая муфта обеспечивает возможность передачи крутящего момента от коленчатого вала двигателя непосредственно входному валу O/D трансмиссии.

Срабатывание блокировки происходит лишь в крейсерском режиме при движении со скоростью свыше 69 км/ч (43 мили/ч) и при температуре охлаждающей жидкости (ATF) не менее 50°С. При замедлении скорости движения ниже порога включения повышающей (O/D) передачи (69 км/ч), равно как и при снижении температуры охлаждающей жидкости ниже 50°С, блокирующая муфта автоматически отключается.

Таким образом, скорее всего, если соблюсти все вышеописанные условия, при включении зажигания и перевода в режим «D» на КПП муфта должна будет заблокироваться, колеса начнут проворачивать двигатель и он заведется. Но этих параметров невозможно добиться спустив машину с горы или толкнув ее мускульной силой. Поэтому, в нашем случае (толкая, а не беря автомобиль на буксир) ничего не получится.

Источник

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше . Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме . Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Как провести ремонт стартера на ваз 2110

Перед тем как начинать ремонт стартера, его необходимо снять с автомобиля и провести проверку его работоспособности.

• Сначала откручивают гайку, и аккуратно снимают провод и после этого можно будет снять втягивающее реле, и здесь уже ничего мешать не будет. После этого опять выкручивают гайки, чтобы снять стяжные шпильки, которые крепят статор, и затем его можно будет снять от передней крышки.
• Затем можно убрать удалить планетарные шестеренки, которые находятся на редукторе и его снимают со стартера. Но шестеренок может быть разное количество, три или четыре. Если их 4, то необходимо в самом начале снять центральную, и после этого все остальные легко снимутся. Не стоит забывать, что их тоже нужно тщательно осмотреть, чтобы не было зазоров, ржавчины, иначе их
• нужно будет заменить.
• Если говорить про втягивающее реле, то на нем располагаются несколько болтов, и при необходимости снятия их нужно открутить, и далее с особой аккуратностью его снимают со стартера. Конечно, проводят проверку, ее можно провести путем подсоединения к тяговому реле омметра, но перед этим нужно полностью утопить якорь. При этой проверке, если устройство будет показывать ноль, то реле исправно, и причина поломки не в нем.
• После этого используя молоток и ключ, аккуратно сбивается ограничительное кольцо, но под него нужно что-нибудь подложить, чтобы не произошла деформация. Затем отверткой снимают стопорное кольцо и еще одно ограничительное, которое отвечает за ход вала. Таким образом, разбирается весь привод и необходимо проверить все детали на износ, если что-то не так, что их нужно заменить.
• Затем при помощи отвертки поддевается передняя крышка со статора, и если там есть шестеренка, то ее тоже снимают.
• И на завершительном этапе необходимо открутить два болта с крышки статора и ее снять. И вот тут открывается вид на щеточный узел стартера, но чтобы их достать нужно убрать переднюю опору и упорную шайбу, но тут есть специальные магниты. Разжав их можно будет вытащить якорь из статора, после этого проводят осмотр коллектора и обмотки, здесь не должно быть деформаций и прогоревших частей. Если все эти повреждения есть, то якорь лучше всего поменять на новый, а если все нормально, то можно просто почистить. Это можно сделать при помощи шлифовальной бумаги или водой с моющими средствами. После этого якорь просушивают и при помощи сжатого воздуха, чтобы убрать остатки загрязнения и воду.
• Немного стоит рассказать о щетках устройства для них здесь предусмотрен специальный щеткодержатель. Он должен быть без видимых повреждений, если их нет, то можно собирать обратно, а если есть то лучше провести замену.

Теперь можно приступать к сборке устройства, но перед этим следует промазать все детали устройства смазкой, а привод лучше всего полностью окунуть в моторное масло. Но после этого необходимо чтобы масло стекло, проверить все детали на вращение. Если снимались щетки, и они менялись, обратно их вставляют при помощи специальной оправки. Но если ее нет, то можно поступить другим образом в устройстве есть два винта и именно здесь нужно закрепить щетки, а после якорь смазать маслом и все четыре щетки поставить на место. Но тут не нужно устанавливать специальные пружины под щетки, и затем надевают на коллектор якоря, и вот только после этого устанавливаются пружины щеток. И теперь можно проводить установку остальных деталей стартера в обратном порядке.

Схема крепления стартера и его ключевые особенности

На «Самарах» стартер фиксировался тремя гайками, а вот на ВАЗ 2112 для его крепления используется всего две. Корпус механизма изготовлен из стали, его задняя и передняя крышки присоединяются друг к другу посредством шпилек. Шестерня бендикса стартера накрыта полуколпаком передней крышки. На коробке передач присутствует еще один полуколпак.

Механизм редукторный, поэтому на нем предусматривается два вала. На одном осуществляется перемещение рабочей шестерни бендикса, его называют валом привода. Вторым является вал якоря. Два вала требуют наличия в конструкции четырех втулок. Естественно, это уменьшает (и довольно-таки существенно) наработку системы на отказ.

Стартер на «двенадцатку» имеет достаточно «скромные» геометрические размеры и при этом весьма эффективно выдает высокие обороты. Его двигатель является щеточным, четырехполюсным, работает за счет мощных постоянных магнитов, которые прикрепляются непосредственно к корпусу устройства. Вес стартера составляет около четырех килограмм, на холостом ходу он получает около 80 ампер тока, в рабочем режиме – порядка 375 ампер.

Диагностика

Главная нагрузка при работе стартера приходится на реле. Когда ВАЗ-2110 не может завестись, говорят, что стартер не крутит и не щелкает, имея в виду при этом работоспособность втягивающего реле, которое в нормальном состоянии должно издавать щелчки. Такие проблемы нередко появляются в следующих ситуациях:

1.  «Масса» ротора соприкасается с положительным зарядом статора.
2.  Заклинил и перестал вращаться валик либо втулка на электромоторе.
3.  Между обмоткой статора и ротора произошло короткое замыкание.

Первая из них втягивает сердечник для фиксации, а вторая должна удерживать в определенном положении. Когда напряжение на удерживающей обмотке недостаточное, сердечник возвращается в свое начальное положение. Каждый щелчок, который слышен водителю, – это неудачная попытка фиксации сердечника. В этой ситуации втягивающее реле щелкает, но стартер при этом не крутится, и автомобиль остается на месте.

Кроме тягового реле, причина может скрываться в подгоревших контактах, ее несложно обнаружить по неприятному запаху в салоне автомобиля. Также это порой происходит от разряженного аккумулятора. Для каждого из случаев устранение проблемы выбирается индивидуально.
