Ремонт редукторного стартера уаз своими руками

Причины выхода из строя стартера на УАЗ-409 и способы решения проблем

Стартер выполняет важную функцию: вращает маховик двигателя. Это позволяет запустить мотор. В действие он приводится напряжением, подаваемым с аккумуляторной батареи. Стартер представляет собой компактный электродвигатель снабженный статорной обмоткой. Он не предназначен для долгой работы. Если двигатель ЛУАЗ либо УАЗ не крутит – можно осуществить ремонт своими руками.

Но в первую очередь нужно установить причину неисправности. Наиболее часто встречаемые, типичные проблемы:

• отсутствует напряжение на управляющих контактах приходящих на втягивающее реле;
• вышли из строя угольные щетки;
• стерлись шлицы бендикса;
• сломано втягивающее реле.

Нередко проблема заключается не в самом стартере, а в отсутствии напряжения на управляющих контактах реле. Причины могут быть следующие: вышел из строя замок зажигания либо реле в салоне автомобиля, плохой контакт на клеммах АКБ. Проверить работоспособность втягивающего реле не составит труда – достаточно только замкнуть управляющие контакты. Сделать это можно отверткой либо куском провода.

Случается, что напряжение вовсе не приходит на реле. В таком случае можно подать его напрямую с плюсовой клеммы аккумуляторной батареи. Сделать это можно отрезком провода. Если выше перечисленные методы не помогают — то проблема кроется, скорее всего, в самом стартере. Чтобы установить неисправность понадобится демонтировать деталь.

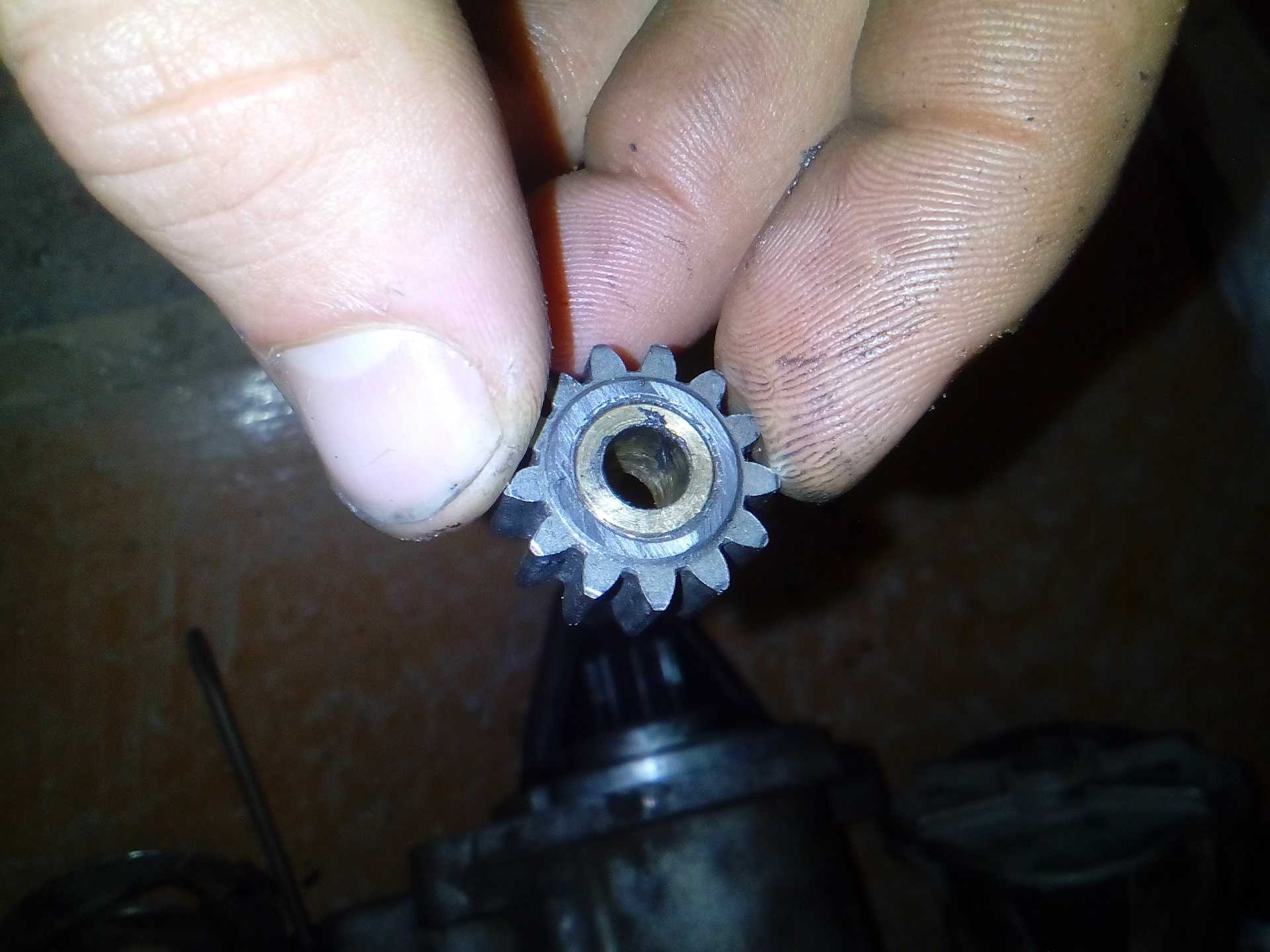

После снятия следует обратить внимание на шлицы шестерни бендикса. Если они стерты, сломаны – то стартер просто не входит в зацепление с маховиком двигателя

Как следствие – мотор не будет запускаться. Также стоит попробовать прокрутить вал стартера рукой. Он должен прокручиваться свободно. Если присутствует затруднение при вращении – скорее всего проблема в подшипниках. Для их замены потребуется специальный съемник. Он позволит снять подшипник, установить новый.

Если из строя вышло само втягивающее реле – ремонтировать его не имеет смысла. Необходимо осуществить замену. Его можно приобрести отдельно. Обычно в продаже присутствует множество различных моделей. Оригинальных либо аналогов от известных производителей или noname.

Причины выхода из строя

Чаще всего пускатель на УАЗ Буханке повреждается из-за следующего:

• втягивающего реле;
• обмоток;
• щёток;
• силовых проводов;
• втулок;
• бендикса;
• якоря.

Определить неисправности удаётся по различным признакам. Как правило, всегда обрывается цепь питания, появляются трески и скрежет, запах горелых проводов, слабая прокрутка или её отсутствие.

Износ щёток

Неисправные щётки сразу же выдают себя:

• пускатель никак не реагирует на поворот ключа зажигания;
• электродвигатель не вращается, слышен глухой звук, лампочки на щитке приборов притухают.

Угольки проверяются на остаточную длину

Также крайне важно осмотреть щеткодержатель и пружины

Износ втулок

Типичные признаки неисправных втулок:

• стартер не вращается после включения зажигания, издаёт глухой щелчок, а на панели приборов лампочки затухают;
• устройство пуска срабатывает, но вращается с достаточно маленькой скоростью, при этом издавая натужный звук;
• стартер работает очень шумно.

Втулки осматриваются только на разобранном стартере. Надо измерить люфт и проверить их соосность с валом.

Сгорание обмоток

Достаточно частая зимняя поломка, когда пусковое устройство в буквальном смысле сжигается за несколько минут. Виновник — человек, который по своей неопытности неудачно заводит мотор. Как раз совокупность неопытности, холодной погоды и разряженного аккумулятора, а также ненужного упорства водителя часто приводит к сгоранию катушек.

Также это происходит из-за межвиткового замыкания или пробоев другого свойства. Нередко происходят обрывы в обмотках якоря и статора. Для полноценной проверки работы катушек, придётся устройство разбирать и прозванивать мультиметром.

Пробуксовка бендикса

Бендикс технически правильнее называть приводом включения. Состоит он из рычага, шестерни с зубьями, обгонной муфты, пружины, тарельчатой шайбы. В процессе работы стартера на него оказывается сильная нагрузка, ведь именно он зацепляется с маховиком и передаёт ему вращение. Когда двигатель машины запускается, бендикс втягивается назад.

Пробуксовка — одна из самых частых его неисправностей. Характерные признаки: стартер не включается при запуске, медленно вращает, шумит. Обычно бендикс не ремонтируется, а заменяется целиком. Однако в некоторых случаях, например, когда данная часть устройства пуска загрязняется, помогает такой метод восстановления:

• стартер снимается с УАЗика;
• погружается передней стороной (где бендикс) в бензин на 6 часов — через каждый час шестерня проворачивается;
• затем достаётся и просушивается.

Обычно это помогает хорошенько очистить механизм. Если нет, то приходится стартер разбирать, а муфту заменять.

Проверка стартера Уаз Патриот

Проверьте удерживающую обмотку тягового реле стартера. Для этого сначала подсоедините клемму минус аккумуляторной батареи к клемме 2, а затем клемму плюс к контактному болту 1 (при отсоединенной от контактного болта клемме) – якорь реле должен резко втянуться.

Проверьте удерживающую обмотку реле стартера, подсоединив к клемме питания удерживающей обмотки клемму «плюс» батареи, а клемму «минус» к корпусу стартера — якорь тягового реле должен плавно втянуться. В противном случае замените тяговое реле. Якорь втягивающего реле Уаз Патриот должен перемещаться в корпусе свободно, без заеданий.

Осмотрите контактные болты. Зачистите мелкозернистой шкуркой подгоревшие головки болтов.

Диагностика деталей стартера Уаз Патриот

Осмотрите якорь стартера Уаз Патриот. Если коллектор 2 загрязнен или на нем есть риски, следы подгорания и другие дефекты, прошлифуйте его мелкозернистой стеклянной шкуркой.

При значительной шероховатости коллектора или при выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке, а затем прошлифуйте мелкозернистой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь.

При обнаружении на валу 1 якоря желтого налета от подшипника удалите его мелкозернистой шкуркой, так как это может привести к заеданию шестерни на валу. Если на поверхностях цапф и шлицев вала появились задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора.

Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае замените статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае замените подшипники вала якоря

Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой переменным током напряжением 220 В. Подведите напряжение к пластине коллектора и сердечнику якоря — лампа гореть не должна.

Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на массу. В этом случае замените якорь.

Удерживая бендикс стартера Уаз Патриот, проверните шестерню стартера в обе стороны: по часовой стрелке шестерня должна вращаться свободно, против часовой стрелки шестерня не должна вращаться. В противном случае замените привод.

Осмотрите втулки, в которых вращаются валы, установленные в крышке стартера со стороны привода, в крышке со стороны коллектора, в опоре вала якоря и опоре вала привода.

Если втулки изношены или на них появились задиры, раковины и другие дефекты, замените крышки или опоры с дефектными втулками. Замените крышки и опоры с трещинами.

Осмотрите статор Патриот: если на нем есть следы задевания якоря, замените заднюю крышку и промежуточную опору.

Замените щетки, изношенные до размера менее 3,5 мм между рабочей поверхностью и выводом. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь сколов и трещин. Осмотрите вал привода.

Винтовые шлицы и шейки не должны иметь задиров и сильного износа. Следы переноса меди с втулок на шейках снимите мелкозернистой стеклянной шкуркой, так как впоследствии они могут стать причиной заклинивания вала.

Водило и его три оси шестерен не должны иметь люфтов в соединениях

Проверьте омметром, замыкаются ли контактные болты тягового реле контактной пластиной. Для проверки соберите схему, показанную на фото, и вдвиньте якорь внутрь реле до упора. Если болты не замыкаются, замените или отремонтируйте реле.

Соберите стартер в обратной последовательности.

Перед сборкой смажьте зубья шестерни привода моторным маслом, а винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора — консистентной смазкой (ЦИАТИМ-201, 202, 203 или Литол-24)

В качестве приспособления используйте головку подходящего размера от накидного ключа. Установите собранный щеткодержатель Уаз Патриот на коллектор якоря, выньте монтажную втулку и установите крышку со стороны коллектора.

На этом комплексная диагностика стартера Уаз Патриот завершена.

Основные неисправности стартера УАЗ-469


Что делать, если при включении стартера якорь не вращается.

Вероятная причина неисправности	Способ устранения
Нарушен контакт щеток с коллектором	Снимите стартер с двигателя, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стартера	Отсоедините провода от стартера, снимите крышку выключателя с клеммами. Если контакты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом реле	Отремонтируйте стартер в мастерской
Отсутствует надежный контакт в выключателе зажигания на клемме «С»	Проверьте цепь с помощью контрольной лампы, присоединенной к клемме «С» и «массе». При отсутствии напряжения на клемме «С» в положении, соответствующем включению стартера, выключатель зажигания замените
Оборвана обмотка или подгорели контакты в дополнительном реле	Проверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «массой», должна загораться при включении стартера. Если лампа не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке катушки электромагнита	Очистите от грязи якорь, реле и втулку. При наличии смещения тягового реле относительно рычага стартера отремонтируйте в мастерской

Что делать, если при включении стартера коленчатый вал двигателя не вращается или
вращается с малой частотой вращения.

Вероятная причина неисправности	Способ устранения
Разряжена или неисправна аккумуляторная батарея	Проверьте батарею и при необходимости замените
Короткое замыкание якоря или катушек возбуждения или касание якоря за полюсы	Устраните замыкание или отправьте стартер в мастерскую для ремонта
Туго проворачивается коленчатый вал двигателя	В зимнее время года про­грейте двигатель
Нарушена цепь питания стартера вследствие слабой затяжки наконечников проводов	Осмотрите всю цепь питания стартера, подтяните все зажимы
Сильно изношены подшипники	Направьте стартер для ремонта в мастерскую

Что делать, если при включении вал стартера вращается с большой частотой вращения, но не проворачивает коленчатый вал двигателя.

Вероятная причина неисправности	Способ устранения
Поломаны зубья венца маховика	Смените венец
Пробуксовывает роликовая муфта свободного хода	Смените привод стартера

Что делать, если при включении стартера слышен повторяющийся сильный стук тягового реле и
шестерни о венец, коленчатый вал двигателя при этом не проворачивается.

Вероятная причина неисправности	Способ устранения
Отсутствует надежный контакт в зажимах, особенно у аккумуляторной батареи	Проверьте и подтяните болты зажимов
Разряжена или неисправна аккумуляторная батарея	Проверьте и подзарядите аккумуляторную батарею или замените ее
Неисправна удерживающая обмотка тягового реле или плохой контакт ее с «массой»	Замените обмотку или обеспечьте надежный контакт обмотки

Что делать, если после пуска двигателя стартер не выключается.

Вероятная причина неисправности	Способ устранения
Заедает привод на валу якоря	Разберите стартер и устраните причину заедания
Спекание контактов выключателя тягового реле или дополнительного реле	Устраните неисправность или замените реле новыми

Что делать, если происходит самовключение стартера при движении автомобиля.

Вероятная причина неисправности	Способ устранения
Заедает запорная часть выключателя зажигания	Замените выключатель зажигания

Система освещения, световой и звуковой сигнализации УАЗ-469

Стартер УАЗ 409 двигатель: описание и конструкция

Электрический стартер на УАЗ с 409-м двигателем рассчитан на коммутацию к бортовой сети постоянного тока напряжением 12 В. Электромотор прокручивает коленчатый вал с частотой, достаточной для начала воспламенения рабочей смеси в цилиндрах.

Описание устройства

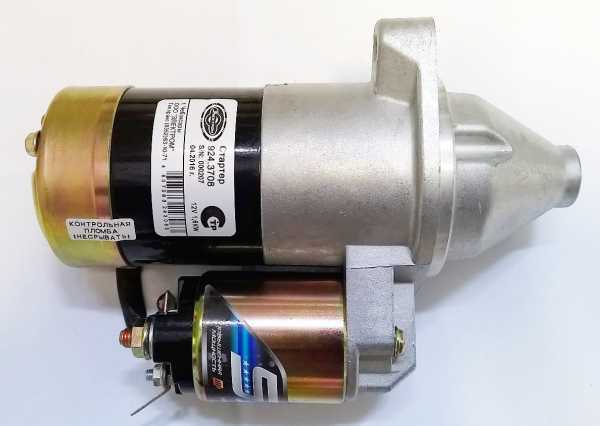

Стартер мотора ЗМЗ-409 состоит из литого корпуса, внутри которого расположены обмотки статора. На внешней части кожуха предусмотрены приливы для крепления к картеру силового агрегата и находится электромагнитный привод шестерни.

Ротор вращается на бронзовых втулках, не требующих смазки в процессе эксплуатации электродвигателя. При повороте ключа в замке зажигания в положение «стартер» электромагнит вводит шестерню в зацепление с зубчатым венцом на маховике. После пуска мотора ключ ставится в позицию «зажигание», поддерживая работу двигателя.

Особенности конструкции

Ульяновский автозавод устанавливает на машинах УАЗ Патриот стартеры производства компаний Iskra или Bosch. В конструкции узла используется планетарный редуктор, позволяющий снизить размеры электродвигателя и мощность при сохранении высокого крутящего момента. Шестерни находятся в металлическом корпусе, в процессе эксплуатации техническое обслуживание редуктора не требуется. В конструкции электромагнитного реле предусмотрены обмотки для втягивания и удержания подвижной шестерни (бендикса) в зацеплении с венцом на маховике силового агрегата.

Основные причины неисправности стартера

К основным неисправностям системы запуска относят:

1. Аккумулятор не обеспечивает требуемый пусковой ток из-за разрядки или разрушения части пластин. При включении стартера тускнеют или гаснут контрольные лампы, электромотор прокручивает коленчатый вал с низкой частотой или не может провернуть двигатель ЗМЗ-409.
2. Окисление контактных пластин приводит к некорректной работе электродвигателя, который не развивает требуемый крутящий момент. При плохом контакте силового провода, установленного на батарее, при попытке пуска мотора раздается щелчок реле, а затем контрольные лампы гаснут.
3. Поломка втягивающего реле или бендикса, из-за дефектных элементов шестерни не входят в зацепление или не размыкаются.
4. Выход из строя обмоток ротора или статора либо обгорание коллектора или щеток, в этом случае электродвигатель или не включается, или работает с перебоями.
5. Повышенная шумность при работе электромотора при низкой частоте вращения указывает на износ втулок и задевание ротором за статор.
6. Если при повороте ключа стартер работает, а мотор не прокручивается, то необходима проверка муфты свободного хода.

Как снять

Алгоритм снятия узла:

1. Отключить батарею от бортовой сети автомобиля.
2. Снять резиновый колпачок и отвернуть гайку, удерживающую клемму подачи питания на тяговом реле.
3. Удалить клемму с болта, а затем открутить гайку, удерживающую провод положительного питания обмоток электродвигателя.
4. Снять клемму, а затем приступить к откручиванию соединений, удерживающих стартер на картере сцепления.
5. Выкрутить нижний болт при помощи накидного или торцевого гаечного ключа, а затем демонтировать гайку, накрученную на расположенную сверху электромотора шпильку.
6. Отделить стартер от картера для последующей разборки.

В каких случаях требуется замена

Снятый стартер необходимо проверить на работоспособность. Первичное тестирование втягивающего реле производится подачей напряжения на клеммы, поверхность контактов зачищается мелкозернистой наждачной бумагой. Подвижные элементы должны плавно перемещаться вперед и назад, в противном случае лучше заменить реле. Электромагнитный узел крепится на корпусе стартера 2 винтами и медной шиной, удерживаемой при помощи гайки.

Обслуживание стартера УАЗ Патриот. Снятие и разборка. Мой опыт. Часть первая

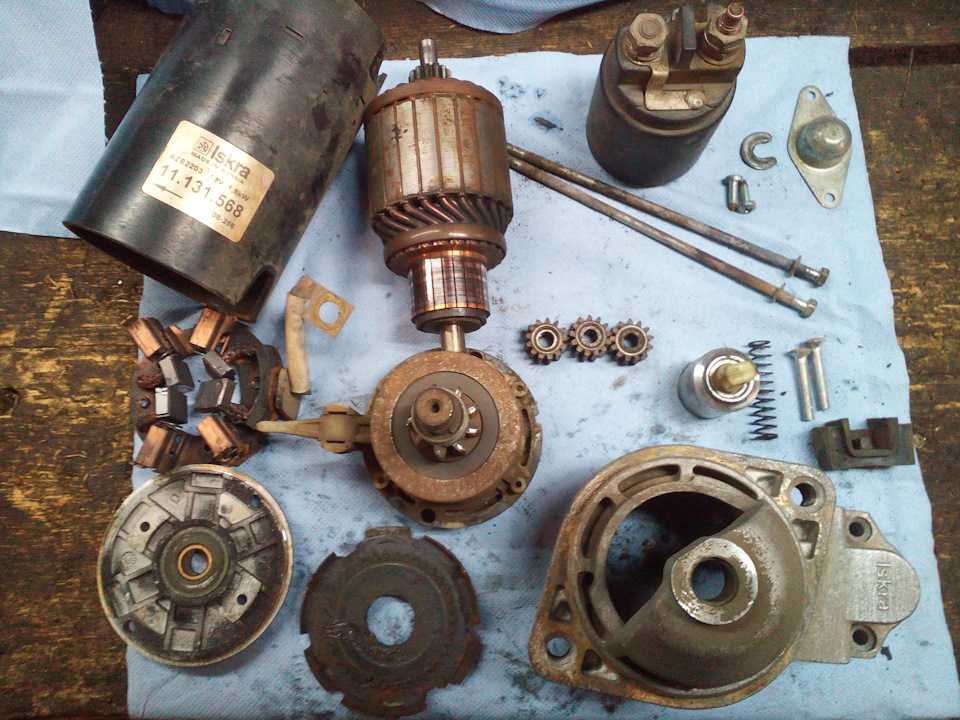

Для ревизии внутренней части электромотора необходимо снять заднюю крышку, которая удерживается 2 болтами. После извлечения стопорного кольца и дополнительной шайбы необходимо выкрутить 2 стяжных болта. Из корпуса извлекается щеточный узел, если угольные элементы обгорели или изношены, то необходимо установить новый блок.

Снятый якорь осматривается, а затем тестовым прибором проверяется целостность обмоток. Поврежденный коллектор шлифуется стеклянной наждачной бумагой или протачивается на станке. Если на стальной части вала имеются задиры, ускоряющие износ подшипниковых втулок, то якорь необходимо поменять. Замена производится также при обнаружении обрывов обмоток. Статор также проверяется тестовым прибором, на внутренней металлической части не допускаются следы от вращающегося якоря. Если замена втулок не устраняет контакта, то следует поменять стартер.

Стартер УАЗ 409 двигатель: описание и конструкция

Электрический стартер на УАЗ с 409-м двигателем рассчитан на коммутацию к бортовой сети постоянного тока напряжением 12 В. Электромотор прокручивает коленчатый вал с частотой, достаточной для начала воспламенения рабочей смеси в цилиндрах.

Описание устройства

Стартер мотора ЗМЗ-409 состоит из литого корпуса, внутри которого расположены обмотки статора. На внешней части кожуха предусмотрены приливы для крепления к картеру силового агрегата и находится электромагнитный привод шестерни.

Ротор вращается на бронзовых втулках, не требующих смазки в процессе эксплуатации электродвигателя. При повороте ключа в замке зажигания в положение «стартер» электромагнит вводит шестерню в зацепление с зубчатым венцом на маховике. После пуска мотора ключ ставится в позицию «зажигание», поддерживая работу двигателя.

Особенности конструкции

Ульяновский автозавод устанавливает на машинах УАЗ Патриот стартеры производства компаний Iskra или Bosch. В конструкции узла используется планетарный редуктор, позволяющий снизить размеры электродвигателя и мощность при сохранении высокого крутящего момента. Шестерни находятся в металлическом корпусе, в процессе эксплуатации техническое обслуживание редуктора не требуется. В конструкции электромагнитного реле предусмотрены обмотки для втягивания и удержания подвижной шестерни (бендикса) в зацеплении с венцом на маховике силового агрегата.

Основные причины неисправности стартера

К основным неисправностям системы запуска относят:

1. Аккумулятор не обеспечивает требуемый пусковой ток из-за разрядки или разрушения части пластин. При включении стартера тускнеют или гаснут контрольные лампы, электромотор прокручивает коленчатый вал с низкой частотой или не может провернуть двигатель ЗМЗ-409.
2. Окисление контактных пластин приводит к некорректной работе электродвигателя, который не развивает требуемый крутящий момент. При плохом контакте силового провода, установленного на батарее, при попытке пуска мотора раздается щелчок реле, а затем контрольные лампы гаснут.
3. Поломка втягивающего реле или бендикса, из-за дефектных элементов шестерни не входят в зацепление или не размыкаются.
4. Выход из строя обмоток ротора или статора либо обгорание коллектора или щеток, в этом случае электродвигатель или не включается, или работает с перебоями.
5. Повышенная шумность при работе электромотора при низкой частоте вращения указывает на износ втулок и задевание ротором за статор.
6. Если при повороте ключа стартер работает, а мотор не прокручивается, то необходима проверка муфты свободного хода.

Как снять

Алгоритм снятия узла:

1. Отключить батарею от бортовой сети автомобиля.
2. Снять резиновый колпачок и отвернуть гайку, удерживающую клемму подачи питания на тяговом реле.
3. Удалить клемму с болта, а затем открутить гайку, удерживающую провод положительного питания обмоток электродвигателя.
4. Снять клемму, а затем приступить к откручиванию соединений, удерживающих стартер на картере сцепления.
5. Выкрутить нижний болт при помощи накидного или торцевого гаечного ключа, а затем демонтировать гайку, накрученную на расположенную сверху электромотора шпильку.
6. Отделить стартер от картера для последующей разборки.

В каких случаях требуется замена

Снятый стартер необходимо проверить на работоспособность. Первичное тестирование втягивающего реле производится подачей напряжения на клеммы, поверхность контактов зачищается мелкозернистой наждачной бумагой. Подвижные элементы должны плавно перемещаться вперед и назад, в противном случае лучше заменить реле. Электромагнитный узел крепится на корпусе стартера 2 винтами и медной шиной, удерживаемой при помощи гайки.

Для ревизии внутренней части электромотора необходимо снять заднюю крышку, которая удерживается 2 болтами. После извлечения стопорного кольца и дополнительной шайбы необходимо выкрутить 2 стяжных болта. Из корпуса извлекается щеточный узел, если угольные элементы обгорели или изношены, то необходимо установить новый блок.

Снятый якорь осматривается, а затем тестовым прибором проверяется целостность обмоток. Поврежденный коллектор шлифуется стеклянной наждачной бумагой или протачивается на станке. Если на стальной части вала имеются задиры, ускоряющие износ подшипниковых втулок, то якорь необходимо поменять. Замена производится также при обнаружении обрывов обмоток. Статор также проверяется тестовым прибором, на внутренней металлической части не допускаются следы от вращающегося якоря. Если замена втулок не устраняет контакта, то следует поменять стартер.

Причины

Наиболее подвержены износу передняя втулка и втулка шестерни бендикса. Втулка шестерни здесь играет косвенную роль, так как во время работы стартера он не вращается относительно ротора, однако при износе она удаляет шестерню от маховика, что приводит к увеличению давления на переднюю втулку и ее быстрому износу. Поэтому, при ремонте стартера УАЗ-ика, лучше его делать комплексно.

Особенно влияет на скорость вращения стартера, передняя втулка. При ее сильном износе якорь (ротор) может задевать статор, что катастрофически влияет на его вращение и в конечном итоге приведет к перегреву якоря, и соответственно нарушению контакта (распайке) между обмоткой якоря и щетками. Это может сильно увеличить стоимость ремонта, так как придется осуществить ремонт ротора или даже его замену. В случае нарушения контакта с обмотками, так же происходит потеря мощности и он медленно крутит.

Так же может, медленно крутить стартер по причине неисправных щеток. При их значительном износе они плохо прижимаются к коллектору, что приводит к возникновению дуги и выгоранию или расплавлению коллектора. Так как мощность его достаточно велика, то он будет продолжать вращать двигатель пока не придет в полную негодность. В этом случае придется менять не только щетки, а так же якорь.

Сам по себе якорь не выходит из строя, если это только не заводской брак. Чаще всего к его поломке приводят выше описанные поломки.
