Ходовая
Подвеска, как и у большинства современных автомобилей, может заскрипеть на морозе. Чаще виной тому втулки стабилизатора.
После 30 – 50 тыс. км нередко рвались пыльники передних амортизационных стоек. Дилеры производили замену при условии, что пробег на момент обращения не превышал 30 000 км. В качестве заменителя идеально подходят пыльники стоек от ВАЗ 2110, а в качестве отбойника – аналог от ВАЗ 2108. Сами амортизаторы служат более 100-150 тыс. км.
Передние рычаги (от 3 000 рублей за штуку) могут потребовать замены после 60-100 тыс. км. Выходят из строя сайленблоки, а чуть позже – шаровые опоры.
Из-за дефекта в районе шлицевого соединения некоторые владельцы столкнулись с появлением стуков, отдающих в руль при проезде неровностей. Рулевая рейка порой начинает стучать после 100-150 тыс. км.
Стоит отметить несколько неприятных случаев, произошедших с 2-х литровыми Флюенсами зимой. В самый неподходящий момент отказывали тормоза — педаль тормоза «встала колом». Причина — перемерзание тормозного клапана вакуумного шланга. Дилеры в качестве контрмеры одевали на шланг дополнительный кожух. Тормозная система Fluence с двигателем 1.6 л незначительно отличается — подобных инцидентов с ним не зафиксировано.
Основная работа
После того, как доступ к ремню ГРМ в двигателе Рено обеспечен, нужно ослабить крепление натяжного ролика при помощи накидного ключа на 13 и следом демонтировать, так называемый, паразитный ролик, используя специальную насадку – Torx5.
Помимо роликов, нужно будет снять шестерню коленвала. В том случае, если деталь прикипела к коленчатому валу – демонтаж производят специальным съемником. В противном случае можно ввернуть в корпус шестерни два болта, и потянув за них газовыми ключами, удалить шестерню.
Перед непосредственной установкой свежего ремня, необходимо заменить на новые и два ролика, которые были сняты незадолго до этого. Паразитный затягиваем до упора, натяжной же просто приводим в рабочее положение, слегка подтянув болт крепления.
В роли дополнения, автовладельцам рекомендуется проверять помпу на наличие подтеков, ведь этот узел на данном этапе отлично просматривается.
Ремень ГРМ предварительно набрасывается на обе шестерни распредвалов, паразитный и обводной ролики. Перед надеванием на шестерню коленчатого вала необходимо убедиться в том, что последний по-прежнему надежно застопорен. Это проверяется вращением болта коленвала по часовой стрелке ключом на 18.
После того, как ремень занял свое рабочее положение, осуществляем его натяжку при помощи шестигранного ключа.
Для того чтобы нагляднее представить этот процесс, можно найти соответствующее видео в интернете.
После процедуры предварительной натяжки можно осуществить проверку, которая покажет, достаточное ли усилие натяжения получил ремень. Для этого нужно удалить болт, стопорящий коленчатый вал и металлическую пластину, обеспечивающую правильное положение обоих газораспределительных валов, а также блокирующую их. Проворачиваем болт коленвала по часовой стрелке, параллельно наблюдая за тем, как ведет себя ремень. Сделав один полный оборот, можно осуществить проверку зажигания. Угол считается правильным, если после всех махинаций специальная пластина по-прежнему легко входит в пазы обоих распредвалов.
Зубчатый привод ГРМ
В компоновке с зубчатым приводом ГРМ шестерни коленвала и распредвалов соединены напрямую или посредством других шестерен, без ремней и цепей.
Это в принципе исключает возможность проскальзывания ремня или растяжения цепи, однако зубчатые шестерни конструктивно сложнее ременных шкивов, а значит, автомобиль с такой системой ремонтировать дороже.
Такая схема обычно устанавливается на мощных двигателях, выполненным по V-образным, W-образным или оппозитным схемам. Зубчатые колеса передают крутящий момент с коленчатого вала на ведущее колесо распределительного вала, а с ведущего колеса уже на валы момент передается через ременную или зубчатую передачу
В основном такая схема привода используется на автомобилях специального назначения. Привод такого типа устанавливается на двигателях большой мощности и не рядной конфигурации. Такой привод часто применялся при тюнинге в отделении Cosworth. Так, шестеренчатый привод установлен на Ford Scorpio Cosworth с двигателем V6 2.8 литра. Гражданских автомобилей с зубчатым приводом ГРМ практически не встречается. В основном шестерни устанавливаются на двигателях бронемашин или другой военной технике, где надежность важнее всего, а потери с легкостью компенсируются очень высокой мощностью двигателей.
KnowCar — понятная энциклопедия по устройству автомобилей, где сложное описано простым языком, с иллюстрациями и видео, а статьи рассортированы по разделам. Энциклопедия в процессе наполнения. Если есть вопросы или предложения, свяжитесь с командой. Все контактные данные — внизу сайта.
«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453
Другие проблемы и неисправности
В период зимней эксплуатации многие жалуются на «замерзающую» левую ногу. Одна из возможных причин – щель между патрубками воздуховодов, через которую проникает холодный воздух.
Моторчик вентилятора отопителя (от 3 500 рублей) может выйти из строя после 100-150 тыс. км. Вскоре сдается и кнопка открывания багажника.
Штатная магнитола нередко «глючит»: отключается, сбрасывает настройки, выплевывает или не читает диски, либо отключает динамики. Вместе с тем многие жалуются на плохой прием радиостанций, а спустя 5-6 лет могут начать облазить кнопки на магнитоле.
В целом мелкие сбои в работе электрики – не чужды Fluence. Чаще все излечивается банальным выключением зажигания, ну или подтяжкой клемм аккумулятора.
Окончательный этап
Кожухи газораспределительного механизма устанавливаются в обратном порядке – сначала металлический, затем пластиковый. Такая последовательность объясняется наиболее плотным прилеганием одной крышки к другой в месте стыка.
Устанавливается шкив коленчатого вала. Болт в этом случае желательно заменить на новый. Обычно он идет в комплекте, в котором поставляется и новый ремень.
После установки шкива надевается ремень навесного оборудования, прикручивается опора двигателя и ставится на место топливная магистраль. Новые заглушки распредвалов двигателя Рено необходимо установить на место, предварительно смазав их края машинным маслом.
Причины и симптомы износа
Срок работы ремня ГРМ указан в инструкции по эксплуатации, но часто он выходит из строя раньше заявленного срока. Его износ и разрыв приводят к серьезной поломке двигателя, что существенно опустошит бюджет.
Причинами преждевременного выхода из строя газораспределительного механизма становятся:
- неправильная установка (натяжения чрезмерно сильное или слабое);
- неправильно выставлены метки, что приводит к снижению мощности мотора;
- ГРМ установлен новый, в ролики остались старые — эти элементы необходимо менять одновременно;
- неисправность других элементов — помпы, коленвала или распределительного вала;
- повреждение вследствие заклинивания или проскальзывания роликов.
Симптомы поломки можно заметить самостоятельно: при снятии защитного кожуха заметно провисание, на поверхности появились трещины, углубления, следы масла или охлаждающей жидкости.
Изменение цвета выхлопа на черный, появление посторонних шумов, сложности запуска мотора или остановка без видимых причин — косвенные признаки, свидетельствующие о поломке. При обнаружении вышеуказанных симптомов износа необходимо сразу обратится в сервис для диагностики и ремонта.
Работа по замене ремня на K4M
Основное, что надо помнить при замене – на этом двигателе нет установочных меток привода газораспределения
Поэтому важно зафиксировать взаимное положение распредвала и коленвала
Это делается специальными или самодельными приспособлениями – стопором коленвала и пластиной, вставляемой в прорези с обратной от ремня стороны распредвалов. Прорези закрыты заглушками, которые можно повредить при неаккуратном обращении, тогда их тоже придется заменить на новые.
Вместе с ремнем, обычно, заменяются натяжитель и опорный ролик. Они есть в комплекте, если купить ремнабор. Желательно также заменить болт крепления шкива коленвала или хотя бы установить его на фиксатор резьбы. Болт тоже встречается в некоторых ремкомплектах.
Отверстие под стопор коленвала расположено в торце мотора со стороны первого цилиндра (первым здесь считается тот, что со стороны коробки передач). Коленвал проворачивается до упора в стопор, и делается первая попытка вставить пластину в прорези валов. Если это невозможно, стопор извлекается, коленвал проворачивается на пол-оборота и после этого ставится пластина. Распредвалы правильно зафиксированы.
После ослабления натяжителя снимается ремень, ролик и натяжитель, устанавливаются новые детали. Натяжение ремня осуществляется поворотом натяжителя за шестигранник до момента попадания его указателя в прорезь. Затем гайка натяжителя затягивается, указатель не должен уйти за пределы прорези
Правильность сборки можно проверить на грубые, ошибки осторожно вращая коленвал, при этом клапаны не должны соприкасаться с поршнями
Шестерёнчатый привод ГРМ
Данная конструкция ГРМ была изобретена Дэйвидом Данбаром Бьюиком (David Dunbar Buick) в самом начале XX века (англоязычное обозначение — OHV — OverHead Valve).
В основном конструктивно клапана от распределительного вала приводятся посредством толкателей, штанг толкателей и коромысел. В современных двигателях шестернями начали приводится и распредвалы с верхним расположением (см фото).
Плюс такой схемы — относительно простая конструкция и обеспечиваемая ей конструктивная надёжность — в частности, как правило используется простой и надёжный привод распределительного вала шестернями, что исключает саму возможность таких неисправностей, как разрыв ремня ГРМ или «перескакивание» цепи в механизме с цепным приводом. Эксплуатационные нагрузки на детали ГРМ также оказываются сравнительно невысокими, чем обеспечивается высокая долговечность и нетребовательность к смазочным материалам.
Многие двигатели с ГРМ типа OHV ощутимо более компактны по сравнению с верхневальными, так как у них отсутствует расположенный сверху в головке блока распределительный вал, что особенно актуально для двигателей без оси коромысел, у которых коромысла опираются на шаровые пальцы, для рядных двигателей это в особенности касается габарита по высоте, а для V-образных — и высоты, и габаритной ширины. Кроме того, такая схема затрудняет использование более двух клапанов на цилиндр (двигатели с таким ГРМ, имеющие 4 клапана на цилиндр, имеют большие габариты и массу, что делает их малоприменимыми в легковых автомобилях, но вполне приемлемыми для грузовиков и тяжёлой техники — примеры тому двигатели КамАЗ, ЯМЗ, ТМЗ и многие другие) и усложняет проектирование впускных и выпускных окон в головке цилиндров с высокоэффективной с точки зрения пропускной способности.
Двигатели этой схемы, как правило, сравнительно низкооборотные и относительно тихоходные. Если не используются гидравлические толкатели, такой двигатель будет одним из наиболее шумных по сравнению с остальными.
Ремень дизеля 1,5 K9K
Артикул оригинального ремня, по которому можно начинать поиск – 8200537033. Рекомендуется покупать оригинал, цена примерно 2400 рублей. Чуть подороже будет аналог Bosch 1 987 949 565, есть предложения и от многих других компаний.
На дизельных моторах применяются два фиксатора такого типа, который использовался при стопоре коленчатого вала бензиновых двигателей. Одним из них аналогичным образом фиксируется коленвал, а второй задействуется для стопора распредвала (он тут один) сквозь отверстие в его звездочке.
У этого двигателя есть метки ГРМ на звездочках распредвала, топливного насоса высокого давления (ТНВД) и коленвала.
Наличие меток на новом ремне следует проверить перед демонтажом старого, если их не будет – необходимо сосчитать расстояния в зубцах ремня между метками звездочек и нанести их на ремень. Натянуть ремень тем же способом.
Замена ремня ГРМ

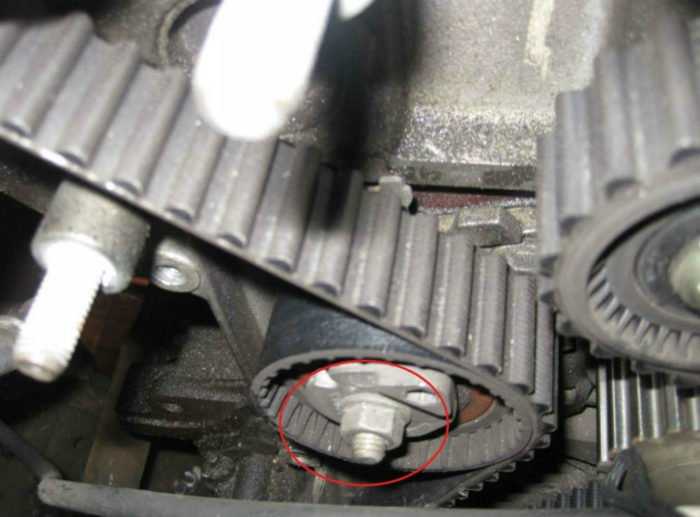

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня
После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.
Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

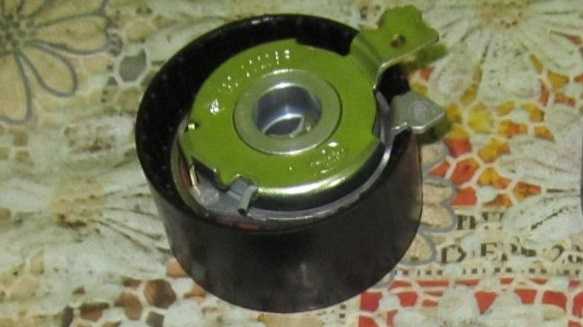

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.
