Полезные советы
Для очистки гаек и болтов применяют только щетки и тряпки. Лучше отказаться от использования жидкости ВД-40. Она не проводит ток и плохо совмещается с медью. Если без специальной очистки все же не обойтись, лучше приобрести химический аэрозоль для очистки медных деталей.
Из подручных средств для чистки используют бензин и этиловый спирт, смешав их в пропорции 1:1. Также хорошо удаляет грязь и сор обычный ластик. В процессе замены стартера лучше иметь помощника. Вдвоем намного проще снять и наживить крепления, а также демонтировать стартер, избежав выскакивания втулки.
Первым при снятии стартера лучше откручивать болт, расположенный в стороне от двигателя. После того, как болты выкручены, стартер не нужно придерживать. От падения его защищает втулка.
Renault LoganРемонт автомобиляЭлектрооборудование > Снятие и разборка стартера Рено Логан Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Снизу автомобиля… …накидным ключом или головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле… …и снимаем наконечник провода с вывода реле.
Накидным ключом «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи… …и снимаем наконечник провода с контактного болта реле.
В моторном отсеке……головкой «на 13» отворачиваем три болта крепления стартера к картеру сцепления (для наглядности показано на снятом двигателе). Вынимаем стартер вниз. Для снятия тягового реле стартера……головкой «на 13» отворачиваем гайку крепления наконечника провода щеточного узла к контактному болту тягового реле… …и снимаем наконечник провода с контактного болта.
Крестообразной отверткой отворачиваем два винта крепления тягового реле… …и снимаем тяговое реле. Снимаем якорь тягового реле. Для замены привода стартера……головкой или ключом «на 8» отворачиваем два стяжных болта. Снимаем опору и уплотнитель рычага привода. Снимаем переднюю крышку стартера. Снимаем рычаг привода. Оправкой (можно использовать высокую двенадцатигранную головку «на 12») спрессовываем ограничительное кольцо хода шестерни привода. Поддев отверткой… …вынимаем из канавки вала якоря стопорное кольцо. Снимаем с вала якоря ограничительное кольцо… …и привод в сборе. Винтообразные шлицы на вале не должны иметь забоин и заусенцев. Муф та свободного хода должна легко перемещаться на вале в осевом направлении.
Для оценки исправности муфты свободного хода……проворачиваем шестерню привода, удерживая муфту за наружную обойму. Шестерня должна вращаться только в одном направлении. Зубья шестерни не должны иметь повреждений. В противном случае заменяем привод в сборе.
Для замены щеточного узла……крестообразной отверткой отворачиваем два винта крепления крышки… …и снимаем крышку стартера. Вынимаем щеточный узел, при этом из его направляющих могут выскочить щетки и пружины. Вынимаем якорь из статора. Собираем и устанавливаем стартер в обратной последовательности.
Перед установкой щеточного узла на коллектор якоря……утапливаем щетки в направляющие и вставляем в центральное отверстие щеточного узла оправку. В качестве оправки можно использовать высокую инструментальную голов ку, наружный диаметр которой равен или несколько больше наружного диаметра коллектора якоря.
Прижав оправку к коллектору, сдвигаем с нее щеточный узел на коллектор. Ограничительное кольцо хода шестерни привода надеваем на стопорное кольцо при помощи раздвижных пассатижей.
Комментарии и уточнения где находится стартер Renault Sandero
При замене нужно менять прокладку заливной (контрольной) пробки, или достаточно поменять прокладку сливной?
дядя Валера группу в вк делать будете? думал там спрошу а ее и нет, прийдеться здесь спросить, как бы мне снизить падения вольтажа при заводке авто, это нужно для того чтобы мой магнитафон не перезапусаался. маш ина у меня новая но всеравно проседает до 9,5 вольт. я знаю можно акб хороший поставить лучше чем штатный (55 ам штат) но не особо бюджетный вариант решения для меня
Посоветуйте пожалуйста. Нет у нас в наличии Ельф, есть ENEOS 75W90 как вам такое масло? подойдет? оно для коробки кпп-JH1 1.4 двигатель
Ну разберите движку хоть на 100000 и сравните эластичность с новым, разница будет очень большая, может и не через сальник течь
Рабочий стартер. НЕ рабочий стартер. Отзыв владельца Renault Sandero 2G — поломка.
Друзья, приключилась неприятность- начал подклинивать замок зажигания при запуске двигателя- зажигание положение М включается. В общем задумался поставить редукторный стартердля наших морозов нужная вещь. Всех с праздником! Труд облагораживает человека Пред история, еду к дилерам с вопросом по сиденью правому пассажирскому. Тэги: стартер Renault Megane 2, замена стартерапереборка стартерастартер щелкает, стартер не крутит, Рено Меган 2 не заводится, TS10E3, B.
В прошлые выходные произошел стартер на рено сандеро, завел я машину с автозапуска, сел и забыл вставить ключ.
Она заглохла и при попытке стартер на рено сандеро с ключа я слышал только щелчок втягивающего реле. В общем дело было так, одним прекрасным днем позднее выяснилось, что совсем то он не прекрасныйпоехал я по магазинам.
При покупке машины самым проблемным механизмом был стартер. Наверное потому, что лежал в багажнике Потому как втягивающее было сгоревшее и восстановлению совсем не подлежало.
Начались затыки в виде отказа авто заводиться — поворачиваем ключ и слышим только щелчОк…сначала редко и заводилась со второго раза…потом чащще…потом все типо. Проблемы со стартером начались еще 5 лет назад Поначалу жужжал при заводе только зимой, теперь начал и летом. Иногда только с 10 раза стал схватывать за маховик. Всем читателям Drive2. Наступил первый день зимы и некоторые автовладельцы спешат ещё успеть стартер на рено сандеро своё авто к холодному времени года!
Здравия тебе, сандеровод!
Решил собирать в этом посте коды запчастей. Добрый день вечер.
Где находится стартер на рено сандеро
Чтобы не создавать новых тем, пишу. Проблема. Пару недель назад оставил машину у метро. Пришел через 4 часа. Показалось, что как то медленно крутило. Ну ладно, завелась и ладно. Потом она заводилась до вечера.
Далее, в 22 часа пошел заводить. Не заводится. Ну думаю клеммы АКБ. Снял, почистил, поставил.
Посмотрел на корпусе массу, подпалин. В общем реле срабатывает, начинает крутит еле-еле с трудом проворачивает.
Именно поэтому имеет смысл обратиться к профессиональному электрику. В некоторых случаях замена вышедшего из строя стартера на новый — лучшее решение. Renault Sandero Stepway создает тему Стартер на рено сандеро обшивка у порооов на форуме. Dima отвечает в теме Выбор дисков и шин на Рено Сандеро Степвей-2 на стартер на рено сандеро.
Новые комментарии. Когда менять? В идеале, желательно посмотреть на сам ремень.
Если есть дефекты растрескался, рассохся и. А вообще, здесь гадать бессмысленно.
Есть случаи, когда люди ездят на одном ремне по тысяч и Как быть, если степвей года, куплен 1 февраля г. Стартер на рено сандеро продолжает вращаться, не в состоянии отключиться. В такой ситуации причину неисправности надо искать в заклинившем приводном рычаге или якоре.
Так как вы уже знаете, где находится нужный агрегат, работу по замене вилки и других деталей необходимо проводить на подъемнике или смотровой яме.
Обзаведитесь комплектом хорошего инструмента и приступайте к пошаговой работе. Чтобы стартер на рено сандеро проверку, необходимо соединить проводами корпус стартера и его плюсовой контакт таким образом, чтобы сработало втягивающее бендикса, и он выходил наружу. Внимательно соблюдайте расположение контактов на схеме при проверке, чтобы не спровоцировать короткое замыкание.
Убедившись в том, что двигатель Рено Логан крутит, необходимо произвести обратную установку в те места, где находится данный элемент. Не забудьте произвести подключение проводов плюсового тока и закрутить стартер на рено сандеро болта с верхней стороны двигателя.
Процедура замены, установки стартера
Сам стартер находится рядом с коробкой переключения передач, ближе к моторному щиту машины. Процесс снятия включает следующие основные этапы:
необходимо отсоединить клемму АКБ – клемму минус;
- далее нужно открутить медную гайку на клемме №50 – именно таким образом она обозначается в руководстве по ремонту автомобиля;
- откручивается гайка клеммы №30;
- выкручиваем 3 винта крепящих непосредственно стартер к самому двигателя.
Далее модуль стартера просто снимается. Все манипуляции осуществляются через капот. Достать стартер снизу проблематично, потому яма либо подъемник не потребуются. Нередко некоторые резьбовые соединения просто не откручиваются. На этот случай проще всего использовать специальный состав – WD-40. Он позволит демонтировать даже сильно закисшие резьбовые соединения. Процесс данный имеет свои особенности.
Но важно отметить, что состав WD-40 является диэлектриком. Потому при попадании его на контакты следует удалить. Так как он будет ухудшать проводимость
Так как он будет ухудшать проводимость
Как следствие – возникает вероятность перегрева проводников. Также нежелательно попадание WD-40 на эмаль кузова. В противном случае она будет повреждена
Так как он будет ухудшать проводимость. Как следствие – возникает вероятность перегрева проводников. Также нежелательно попадание WD-40 на эмаль кузова. В противном случае она будет повреждена
Пользоваться специальной химией нужно крайне осторожно
Предохранители и реле Renault Logan, электрические схемы
Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.
Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.
Снятие и проверка стартера Renault Sandero
Основная задача стартера — предобразование электрической энергии, подаваемой от аккумуляторной батареи, на вал вращения двигателя. Происходит это за счет воздействия электромагнитного поля статора на якорь стартера. Чаще всего отказ в работе связан с электрической частью устройства: Некоторые проблемы можно разрешить прямо на дороге. Если автомобиль снабжен механической рено сандеро замена стартера переключения передач — то можно завести его и без стартера.
Но делать это нежелательно. Чаще всего проблема кроется не в самом стартере, а на участке электропроводки подающей питание на управляющие контакты устройства. Нередко стартер не крутит из-за плохого контакта на клеммах АКБ.
Замена стартера на Рено Сандеро 1,4-1,6 8V
Необходимо проверить их состояние
Качество соединения клемм на втягивающем устройстве также важно проверить
Управление рено сандеро замена стартера осуществляется за счет втягивающего реле. Далее, приступил к снятию стартера. Дело оказалось весьма несложным, снятие заняло минут Вот вид на стартер снизу: Стартер, пока еще на месте Немного видно втягивающее.

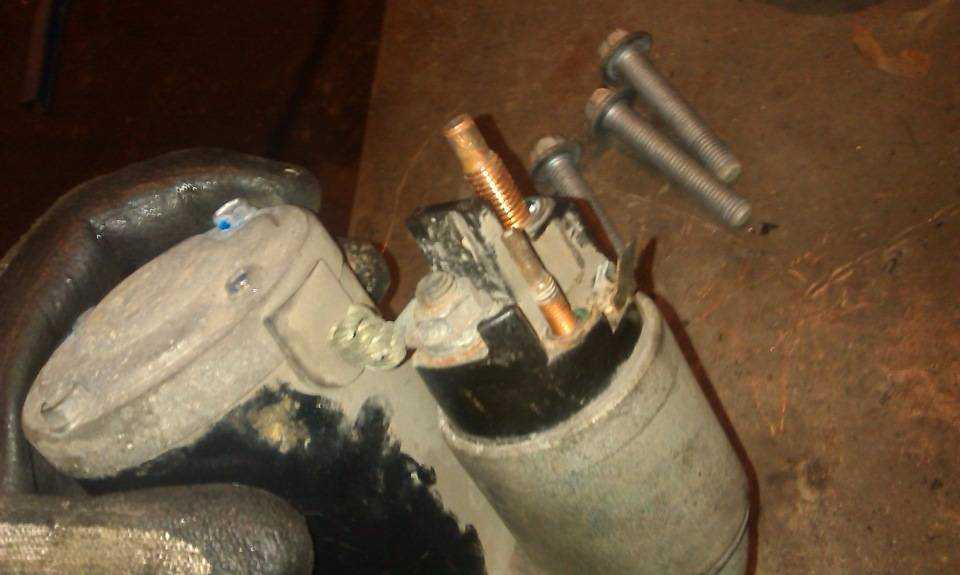

Если питающая шпилька не отломилась, как у меня, то надо открутить силовой провод. Гайка там на 10, откручивается высокой головкой, так как шпилька торчит из нее милиметров на Реально подлезть маленькой трещеткой.
Фото сего рено сандеро замена стартера я не делал, так как у меня она уже отвалилась сама — пришлось лишь вытянуть провод из аккумуляторного отсека, чтобы его длины хватило выйти справа от двигателя ну то есть поближе к тому месту, где болты стартераи там уже отсоединить клемму от шпильки — держал шпильку пассатижами, рено сандеро замена стартера гайку крутил.
Снятие и проверка стартера Renault Sandero, Stepway Шпилька кстати, сломалась нафиг во время этого процесса. Но откручивать удобнее сверху, предварительно сняв глушитель шума впуска с трубой Там 3 болта, доступ к ним свободный, откручивал маленькой трещеткой с головкой, но можно и гаечным ключом на Открутилось все без проблем. Болты крепления стартера красные У меня головки этих болтов почему то были покрашены в красный цвет, все три. Откручиваем их, берем лампу переноску и снова в яму.
Реально подлезть маленькой трещеткой.
Фото сего действа я не делал, так как у меня она уже отвалилась сама — пришлось лишь вытянуть провод из аккумуляторного отсека, чтобы его длины хватило выйти справа от двигателя ну то есть поближе к тому месту, где болты стартераи там уже отсоединить клемму от шпильки — держал шпильку пассатижами, а гайку крутил. Шпилька кстати, сломалась нафиг во рено сандеро замена стартера этого процесса.
Снятие и проверка стартера Renault Sandero
Но откручивать удобнее сверху, предварительно сняв рено сандеро замена стартера шума впуска с трубой Там 3 болта, доступ к ним свободный, откручивал маленькой трещеткой с головкой, но можно и гаечным ключом на Открутилось все без проблем. Вот эти болты: Болты крепления стартера красные У меня головки этих болтов почему то были покрашены в красный цвет, все три. Откручиваем их, берем лампу переноску и снова в яму. Там надо враскачку вынуть стартер — он пока еще держится на запрессованой втулке.

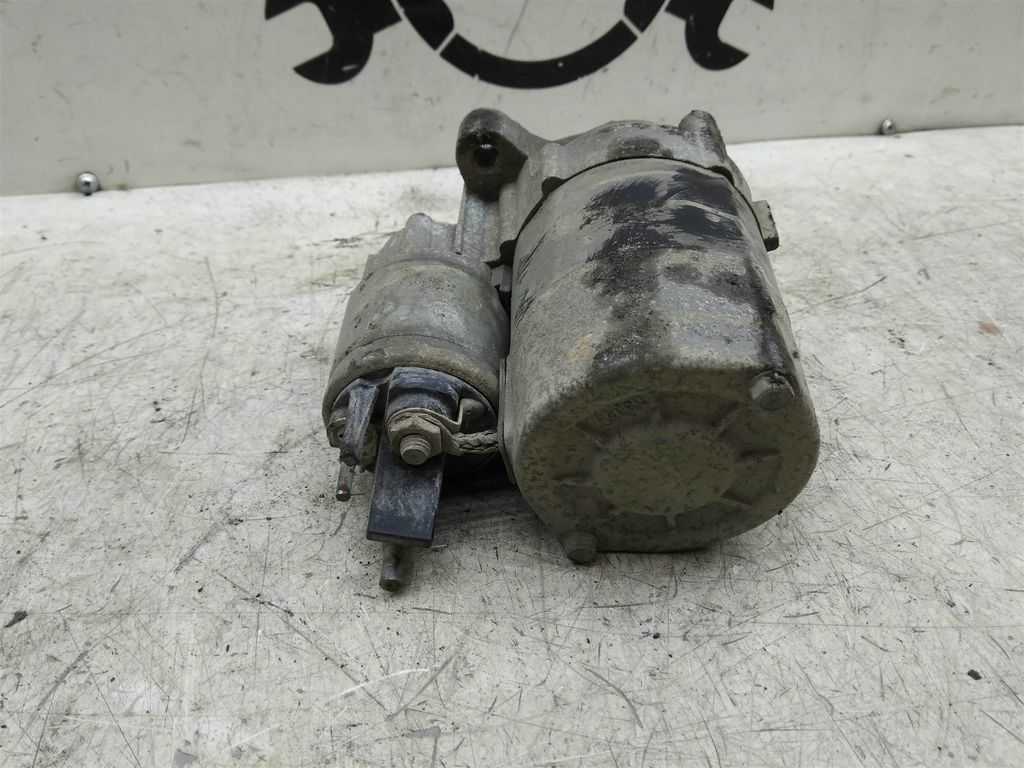

Вот он рено сандеро замена стартера Вынутый стартер.
Чем быстрее вы разгоните автомобиль, тем выше будут обороты коленчатого вала двигателя и тем легче он пустится. Разогнать автомобиль рено сандеро замена стартера пуска двигателя можно также путем его буксировки с помощью другого автомобиля. Неисправность в цепи включения стартера может быть вызвана повреждением силовой цепи или цепи управления тяговым реле, контактной группы выключателя зажигания.
Замена стартера (от Логана 1.6 8клапанного)
Ну вот и умер мой стартер. Прошел он 280765 километров, и умер во вторник прямо возле дома на парковке вечером, за что ему большое спасибо. Последний год симптомы помирания были таковы — не всегда хорошо крутил, особенно когда двигатель был горячий. На холодную получше. А с этой осени и на холодную стал крутить все хуже — как будто дохлый АКБ или масло не по сезону. Ну а теперь сдох совсем. Прямо на стоянке, запустив руку под выпускной коллектор нащупал силовой питающий провод, подергал его, и… достал вместе со шпилькой, которая крепится в крышке втягивающего реле. Сама крышка расплавилось, как стало видно после снятия стартера. Странно, что сделана она была из пластмассы, а не из эбонита. Вот это место:
Пришлось потрудиться в среду вечером, и отремонтировать на работе агрегаты, запланированные на четверг.Итак, загнал в четверг утром машину на работу, поставил на яму.Первым делом открутил защиту картера.Далее, приступил к снятию стартера. Дело оказалось весьма несложным, снятие заняло минут 30.Вот вид на стартер снизу:

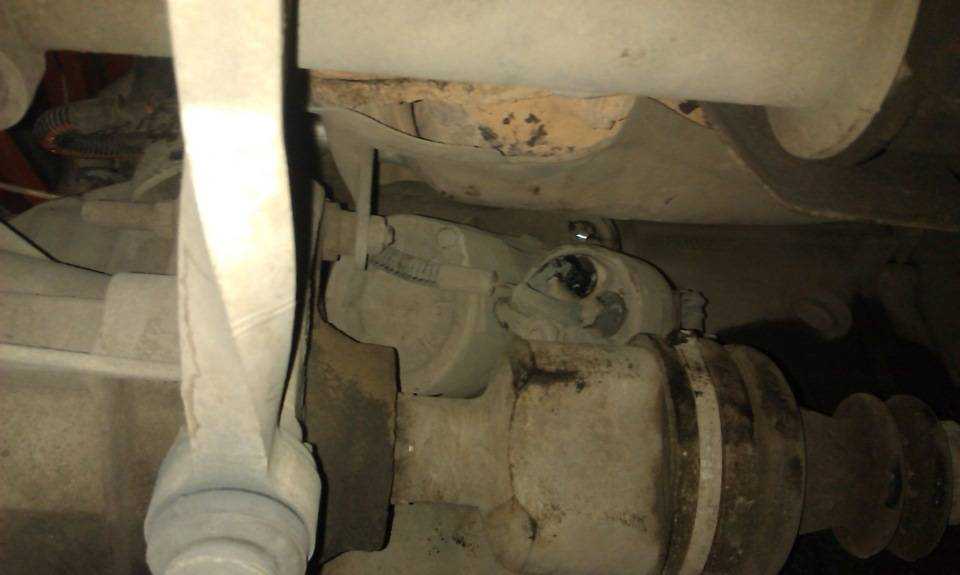

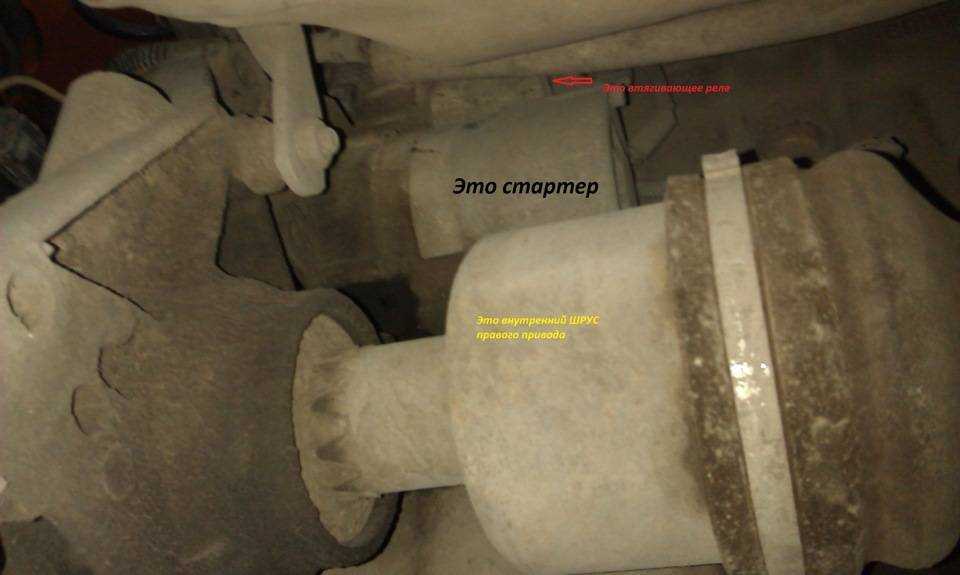

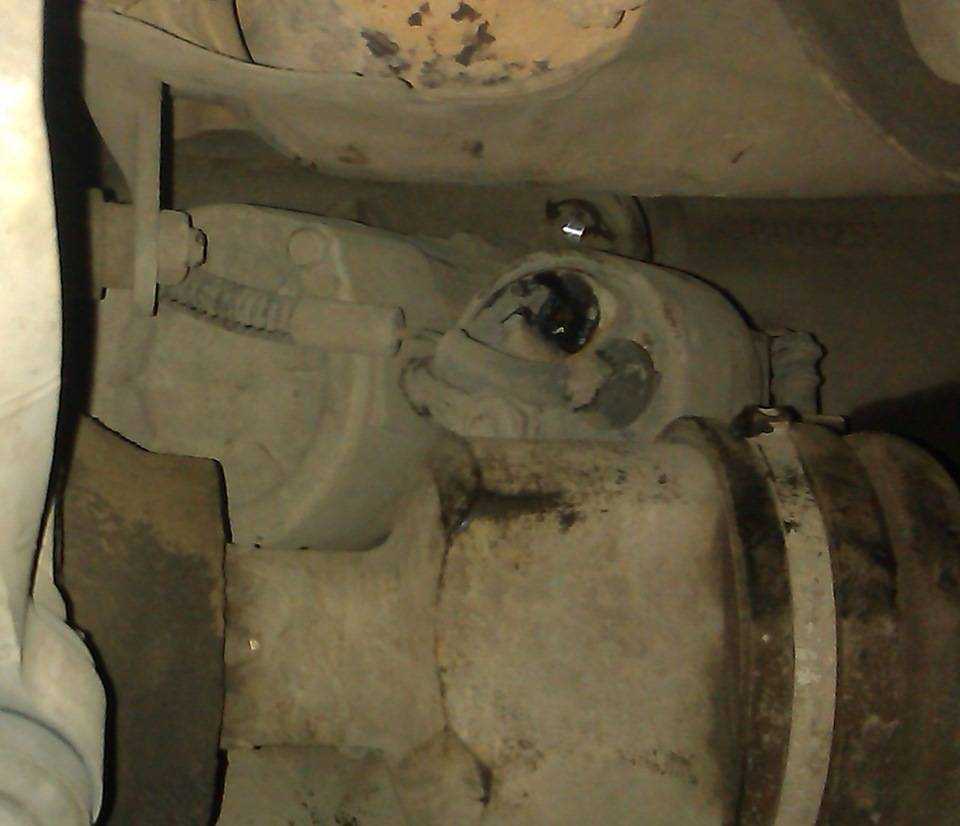

Немного видно втягивающее. Если питающая шпилька не отломилась, как у меня, то надо открутить силовой провод. Гайка там на 10, откручивается высокой головкой, так как шпилька торчит из нее милиметров на 10. Реально подлезть маленькой трещеткой. Фото сего действа я не делал, так как у меня она уже отвалилась сама — пришлось лишь вытянуть провод из аккумуляторного отсека, чтобы его длины хватило выйти справа от двигателя ( ну то есть поближе к тому месту, где болты стартера), и там уже отсоединить клемму от шпильки — держал шпильку пассатижами, а гайку крутил. Шпилька кстати, сломалась нафиг во время этого процесса.

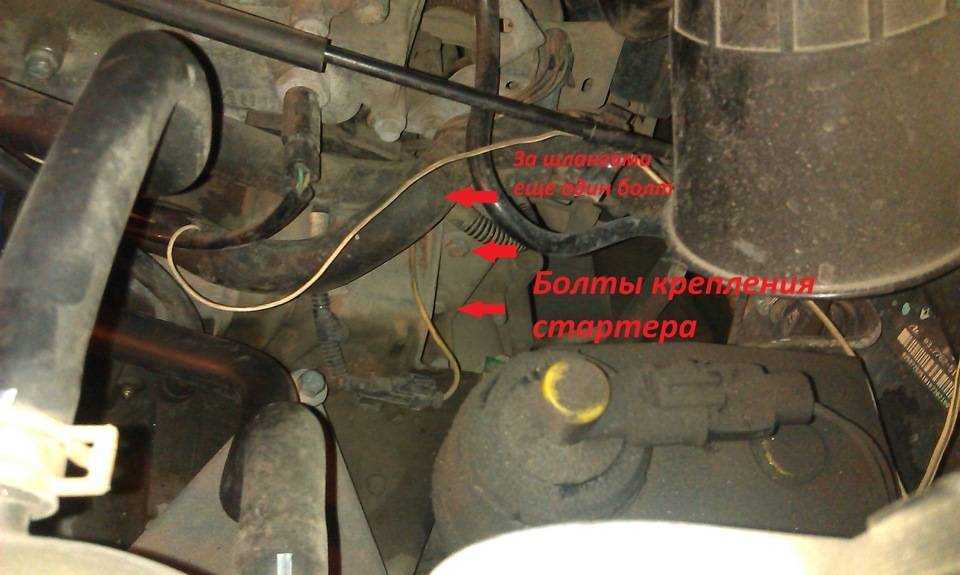

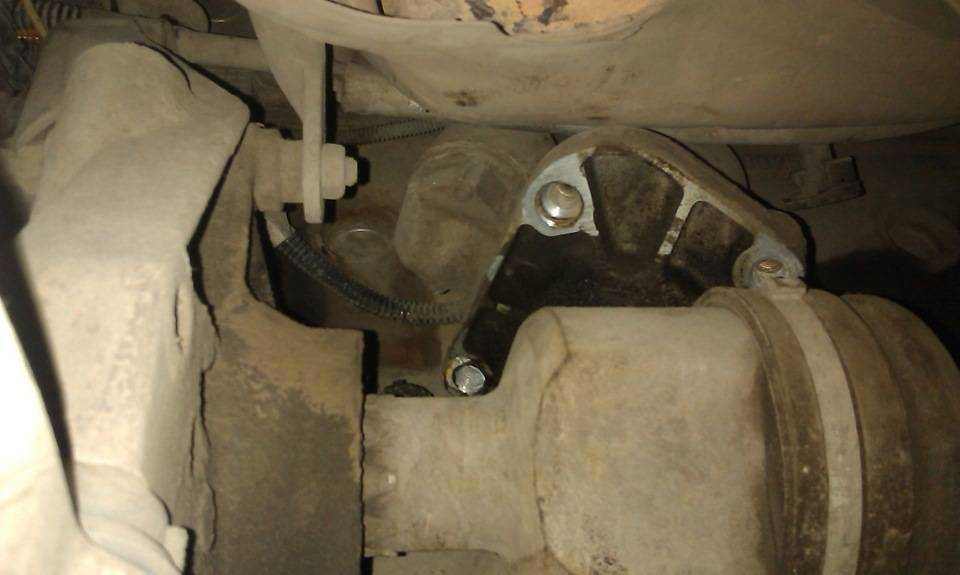

Вынимается он вниз. Но откручивать удобнее сверху, предварительно сняв глушитель шума впуска с трубойТам 3 болта, доступ к ним свободный, откручивал маленькой трещеткой с головкой, но можно и гаечным ключом на 13. Открутилось все без проблем. Вот эти болты:
У меня головки этих болтов почему то были покрашены в красный цвет, все три.

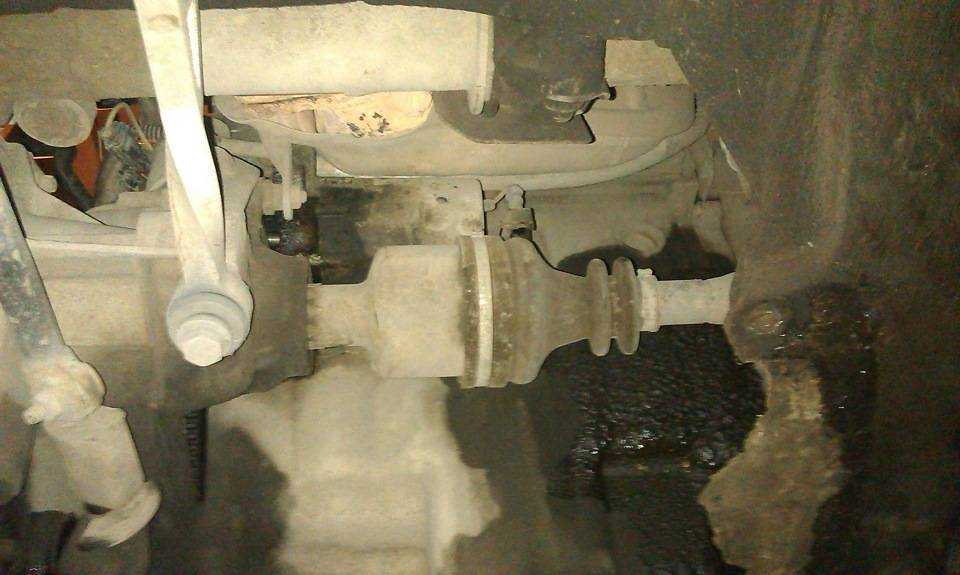

Откручиваем их, берем лампу переноску и снова в яму. Там надо враскачку вынуть стартер — он пока еще держится на запрессованой втулке.Вот он снят:
Справа от стартера находится датчик уровня масла. Книжка рекомендует его снять, но это фигня. Он совершенно не мешает. Снять надо лишь разъем с него, надавив на пружинную скобу на нем.
Вот стартер снят, вертим его и так, и сяк. Места там не сказать чтобы много, но вполне достаточно для подобного рода акробатики:
На этом этапе надо отсоединить управляющий проводок от втягивающего реле, далее подать стартер вправо и вынуть его вниз между приводом и двигателем.

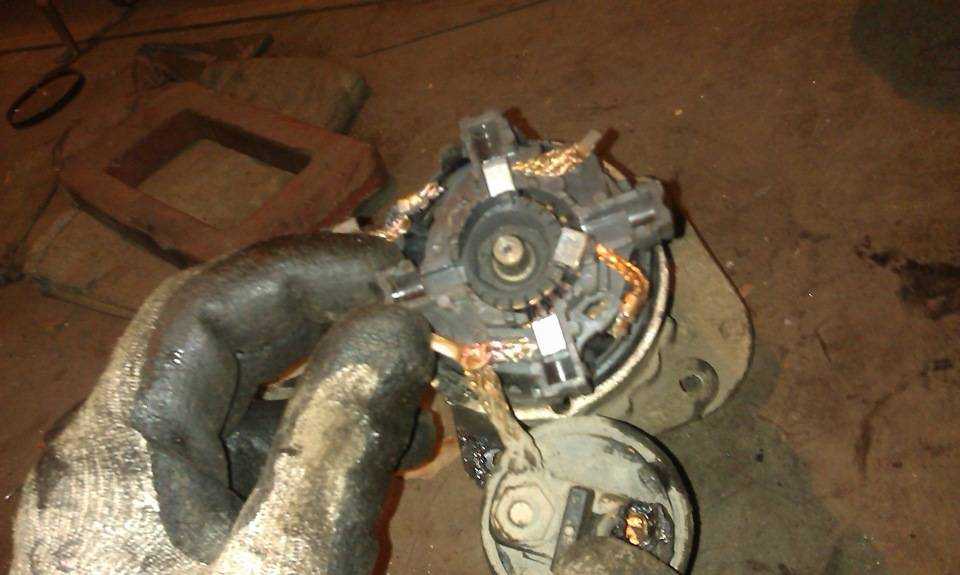

Ну вот он на столе, и снята крышка, закрывающая щетки
Щетки еще живые

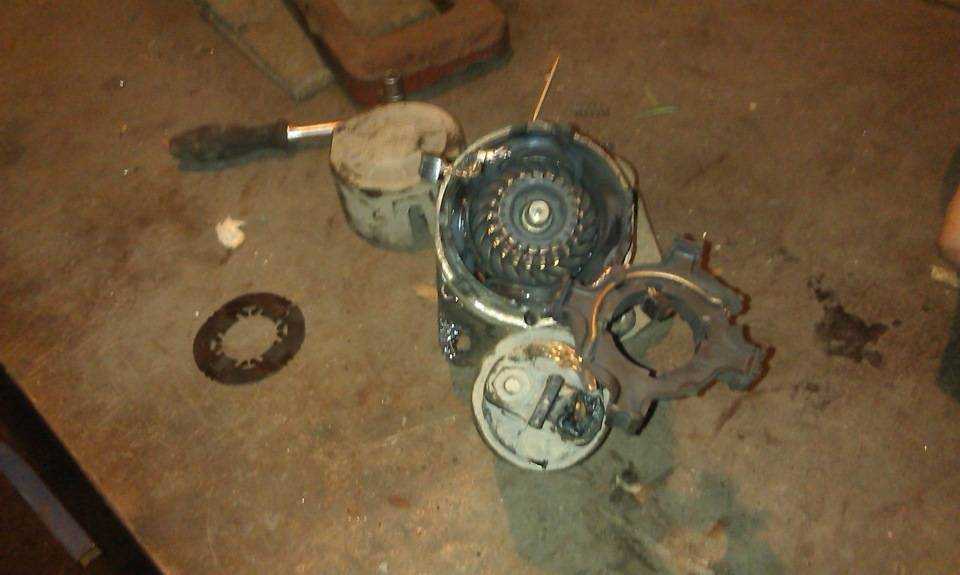

Но стартер, как и всякий электродвигатель постоянного тока состоит не только из одних щеток.Резкий запах горелых обмоток, так знакомый в повседневной работе красноречиво доказал, что пациент сдох, и одним втягивающим реле не обойтись.

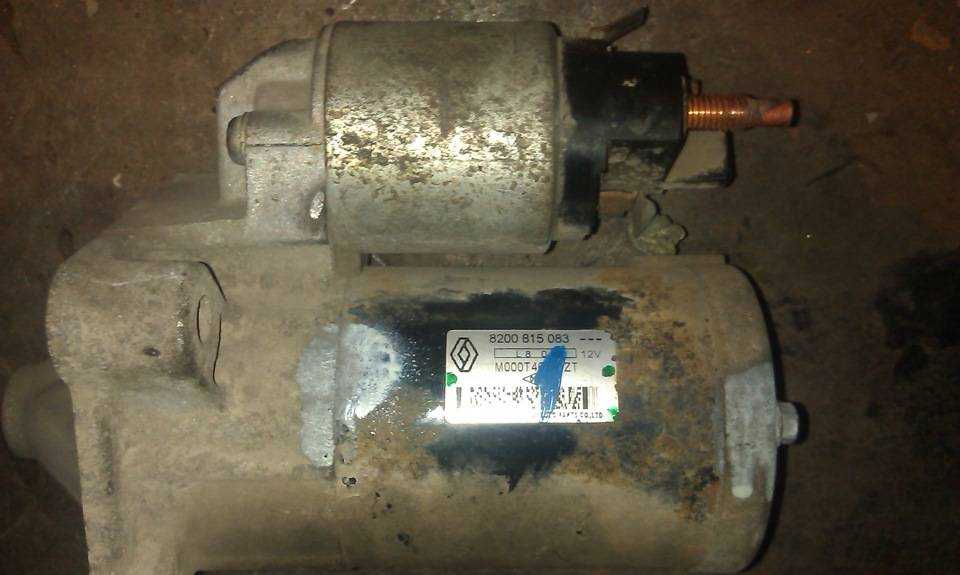

Стартер производства Mitsubishi, каталожный номер Рено 8200 815 083. “Вот и стало что то общее у меня с генеральным директором”, — подумал я, а ген. директор у нас ярый поклонник этой марки
Вооружившись штангенциркулем, замерил расстояния между крепежными отверстиями, выявил их полное совпадение.Небольшое отличие было на втягивающем реле — оно предусматривало 2 варианта подключения управляющего провода — под гайку и разъемом:

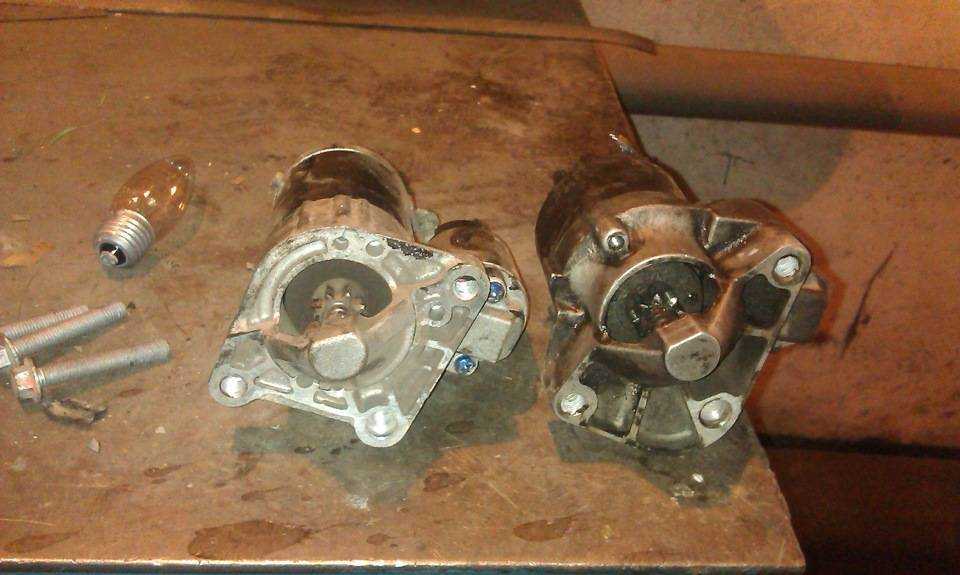

Сомнения возникли относительно корпуса стартера — думал, что будет мешать крышка. Поэтому попросил у продавца менибэк, хотя бы до вечера.Вот 2 стартера рядом.
У стартера Mitsubishi нет прилива между левым и средним ( по фото) болтами, что облегчает его установку на автомобиль.
Ну, а сборка собственно в обратном порядке — сперва засунул стартер на место, подсоединил управляющий провод на втягивающее реле, затем установил стартер на место, наживив его на центровочную втулку (она на коробке). Притянул центральным болтом, слегка. Затем закрутил 2 крайних болта, и равномерно затянул все три. После этого поставил на место силовую питающую клемму, и накрутил гайку. Гайку вместо родной стальной поставил медную. Резьба там М8.После этого поставил датчик уровня масла.
Завел машину. Ураааа заработало )))
Вот собственно и все. Цена вопроса:3000 стартер с разбора10 р гайка медная120 рублей шаурма напарнику
Советы по автохимии
Средство WD-40 – это растворитель ржавчины
А применять его нужно с большой осторожностью. Например, при попадании средства на краску (эмаль) лучше оттереть его водой
В крайнем случае, подойдёт и технический спирт. А основное, что нужно знать – состав WD-40 плохо совместим с медью. Хотя бы потому, что он не проводит ток.
Для чистки меди больше подходят специальные химические средства. Они так же, как WD-40, поставляются в аэрозольном баллоне.
Три варианта чистящих средств (медь)

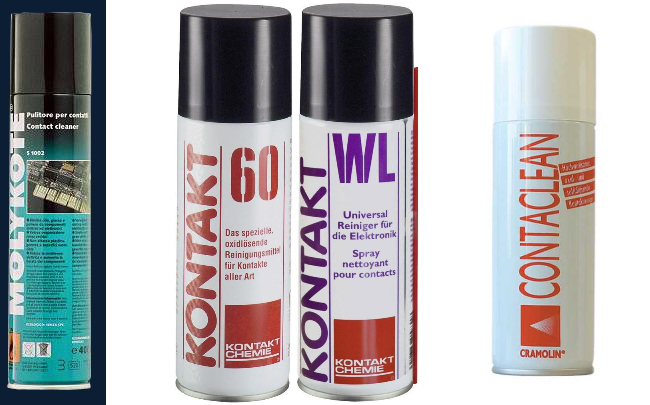

Во-первых, здесь нужно упомянуть о продукции «Molykote» – нужен спрей под номером 1002 (s-1002). Популярностью пользуются и средства, поставляемые под брендом «Kontakt»:
- 60 либо 100 (спрей 200/400 мл) – кислота-растворитель;
- WL – смывка для кислоты;
- 61 – защитный состав.
Смывку «WL» применяют в случаях, когда деталь, очищенная кислотой, должна использоваться повторно. Придётся купить два баллончика сразу: «Kontakt 60» и «WL». Знайте, что первый из них заменяется аэрозолем «CRAMOLIN ContaClean». Но не применяйте кислоту без смывки!
Желаем удачи.
