Стойки стабилизатора поперечной устойчивости

Простой способ проверки стоек

Подтвердить наличие проблем со стойкой стабилизатора можно, воспользовавшись нижеприведенным методом.

Затормозить автомобиль на ровной поверхности.
Раскачать машину в различные стороны в поперечном направлении. Для этих целей рекомендуется воспользоваться помощью помощника.
При неисправных стойках с колесной арки начинает доноситься звук. По нему можно выявить с какой стороны находится вышедшая из строя запчасть.

Недостатком способа является необходимость привлечения помощника. Помимо этого, данный способ не дает возможности точно проверить состояние стойки стабилизатора. Наличие стука лишь косвенно подтверждает проблемы с костяшками, так как посторонний звук при раскачивании машины может исходить и от других элементов подвески.

Когда нужно менять?

Стойки нужно менять периодически. Как часто — зависит от стиля вождения. Некоторые автолюбители привыкли кататься по дороге в своё удовольствие, не замечая ям, резких поворотов, лежачих полицейских, другие же более чётко следят за дорогой, соответственно их стойки служат гораздо дольше.

Износ стойки стабилизатора

Но как определить неисправность стойки стабилизатора? Существует несколько способов, которые рекомендую механики, их же опробовали многие водители. Эти способы считаются самыми правильными, к ним относят:

проверка на шум;
прокручивание руля до упора;
сильный крен при повороте;
проверка смазки.

Автолюбители рекомендуют пользоваться всеми способами по очереди. В какой-то степени этот список одновременно является алгоритмом определения неисправности. Если попробовать все четыре способа, водитель может точно узнать нужно ли менять стойки.

Установка стойки

Как и многие другие важные детали автомобиля, стойка стабилизатора издает шум, так как она хочет, но не может выполнить свои функции. Его не сравнить ни с чем — своеобразный грохот и скрежет одновременно, ощутим именно на поворотах. Чем круче поворот — тем громче шумит. Большинство водителей неисправность проверяет именно таким способом, так как это скорее не метод, а признак поломки.

Диагностика стойки стабилизатора

Есть ещё один популярный способ, но им пользуются только теми, у кого есть возможность поднять машину на подъемнике. Для этого потребуется прокрутить руль до упора несколько раз, в это время товарищ должен прикоснуться к стойке и ощутить вибрации. Если руль прокрутить быстро, снова-таки можно услышать шум от стойки, только в этот раз товарищ будет видеть откуда он доносится. Если таково наблюдается, стойку нужно однозначно менять.

Занос автомобиля

Также при самой езде водитель может ощутить дискомфорт. Разумеется, ощущаться он будет при всё тех же поворотах и неровностях. Опытные водители знают, что если заносит — проблема в стабилизации движения, значит стойки нужно менять. На самом деле этот способ никогда не говорит наверняка, поскольку заносить начинает постепенно и порой водитель просто не замечает эффекта, пока не услышит этот самый грохот.

Снятие стойки стабилизатора

Также проверить стойку на неисправность можно путем прямого вмешательства в её строение. Делается это легко — стойку для начала нужно снять автомобиля. Затем раскручиваются оба шарнира по концам. Каждый из шарниров оснащён пыльником, который защищает его от накопления грязи, поднимающейся с дорожного покрытия.

Пыльник стойки стабилизатора

Под пыльником находится смазка, помещенная туда производителем. Если стойка находится в неисправном состоянии — под пыльником уже будет не смазка, а грязь, смешанная с этим самым техническим вазелином. Часто водители поступают по-хитрому — убирают эту массу под пыльником и наносят свою смазку, чтобы не покупать новую стойку. На такой запчасти можно поездить ещё некоторое время.

Этапы ремонта

Для проведения ремонтных работ своими руками необходимо вынуть из багажника домкрат, запастись двумя ключами на 16 и ключом-звёздочкой TORX T30. Для обработки прикипевших элементов крепления подвески потребуется смазка типа VD-40.

Замена стоек стабилизатора на Фольксваген Поло проводится следующим образом:

Автомобиль надёжно фиксируется упорами, поднимается домкратом одно из колёс.
Демонтируется колесо. Для ускорения процесса крепёжные элементы стойки обрабатываются смазочной жидкостью.
Откручиваются детали крепежа, снимается стойка.
Проверяются остальные компоненты передней подвески на наличие люфтов, повреждений.
Сборка стойки производится в обратном порядке.

При выполнении работ по замене необходимо также обратить внимание на состояние втулок стабилизатора. Обычно они быстро изнашиваются и теряют рабочие характеристики, так как выполнены из резины или полимерного материала

Поэтому следует приготовить на смену и эти детали.

Замена стоек стабилизатора Volkswagen Jetta

При замене стоек стабилизатора диагностика подвески проводится бесплатно! Мы предлагаем:

оперативное проведение работ
строгое соблюдение процесса установки
аккуратный демонтаж крепёжных элементов

Регулировка угла установки колёс после ремонта не требуется! Обращаем ваше внимание: стойки стабилизатора подлежат замене попарно на оси! Оригинальные и аналогичные стабилизационные тяги для вашего авто в наличии на нашем складе. Ремонт передней подвески с гарантией

Ремонт передней подвески с гарантией

Мы гарантируем устранение всех неисправностей в элементах передней подвески, оперативную замену сломанных деталей и крепежа ходовой части.

Ремонт задней подвески с гарантией

Мы гарантируем оперативное устранение неполадок в задней части подвески, бесплатную диагностику всей подвески перед ремонтом.

Помощь в выборе запчастей для подвески

Купить запчасти для подвески можно прямо в автосервисе. Мы консультируем в подборе деталей для ходовой, если вы приобретаете их в автомагазине.

Последствия, если не менять

НУ что же экономные вы мои – если не менять 1 потекшую стойку вовремя, то за ней по кругу пойдут остальные. Почему? Да все просто – машина рассчитана на удержание 4 сторон, то есть должны работать все 4 амортизатора. Если какой-то выходит из строя – вся нагрузка передается на 3 стороны, но они на нее не рассчитаны – и начинают ломаться. И с каждым вышедшим из строя, нагрузка перераспределяется на два и т.д.

Если и это вас не пугает, ну покатаюсь на качающейся машине ну и что, читаем другие последствия:

Подвеска будет пробиваться быстрее, соответственно начнут, выходит из строя все задействованные в ней части, но первым делом начнут «умирать» всевозможные резинки – сайлентблоки, втулки, даже шаровые и рулевые наконечники. Те колебания, которые должен поглощать амортизатор, начнутся поглощаться всей подвеской.
Есть большая вероятность, что оторвете что-нибудь снизу авто, например на днище, банально глушитель. Как? Да просто – вас будет мотать не по-детски, а если колея? Прощай «глушак».
Управляемость упадет в разы. Такая машина практически не управляема на больших скоростях. Как я уже писал заносы, раскачка, банально может выкинуть на «встречку» при маневре.

Еще раз повторяю ребята, нужно менять — как только заметили «сопли» (подтеки). Ведь если стойка «сопливиться», только начала течь, она еще держит какое-то время, пока все масло не выйдет из корпуса, а вот потом она уже становится пустой и банально не работает.

Так что у вас есть неделя – ну максимум две. Заказывает, и меняйте, убережете другие от поломки.

На этом все, думаю было полезно.

(38 голосов, средний: 4,34 из 5)

Что изменил Volkswagen в 2013

Когда автомобиль готовился к производству в России, что означало его большую популяризацию на дорогах СНГ. Учитывая наличие проблем с дорожным покрытием, главные изменения получили задняя и передняя подвеска.

С 2013 года многорычажная система использовалась уже во всех модификациях Jetta 6. Кроме того, подвеска была усилена в целом и были установлены более выносливые стойки с увеличенным ресурсом.

Так как силовая конструкция автомобиля выполнена преимущественно из стали высокой прочности, получилось создать более устойчивую структуру к деформациям кручения, это лучшее решения для достаточно длинного кузова модели.

Также изменения положительно отразились на пассивной безопасности авто, так как были выявлены зоны конструкции, которые имеют большую склонность к деформациям, после чего их сделали более мягкими и устойчивыми.

Также в автомобилях российского производства была решена проблема с лопающимися пружинами, которая была болезненным местом авто американской сборки, неисправность часто возникала в экземплярах, которые не проехали даже 100 тысяч километров.

Шесть раз разбит поддон двигателя — виноват ли стабилизатор?

«Нашел на вашем сайте статью про Peugeot 607, в котором 6 раз разбивали поддон двигателя. В то же время в этом Peugeot на стабилизаторе отсутствовала тяга, то есть он не работал. Непонятно, было ли это сделано умышленно. Просто знаю владельца, который снял тяги стабилизатора и ездит без них. Уже хотел сделать то же самое, потому что, кроме тяг стабилизатора, из-за которых в подвеску приходится лазать два раза на год, всем остальным в своей машине доволен. Теперь возник вопрос: не связано ли число разбитых поддонов с неработающим стабилизатором в подвеске?»

Судя по всему, читатель, приславший вопрос в редакцию ABW.BY, ссылается на статью «Мотор не дал клина только из-за того, что было залито масло 5W-40». В ней действительно речь идет об автомобиле, в котором из-за отсутствия одной тяги, или стойки, как нередко ее называют, стабилизатор работать не может.

Продемонстрируем, какой именно детали не хватает в передней подвеске Peugeot 607 из указанной статьи, с помощью двух фотоснимков. На первом показана подвеска Peugeot 607 такой, какой она должна быть. Ниже — такая же подвеска без стойки стабилизатора.

Надо сказать, что помимо этого автомобиля мы встречали другие машины, в которых отсутствовали стойки стабилизатора, за внешнее сходство часто в народе называемые «косточками».

Если они не были установлены умышленно, это означает, что попытки отключить стабилизатор и этим избавить себя от регулярных хлопот по замене его стоек и втулок, которые на самом деле являются самыми беспокойными деталями в подвесках многих автомобилей, встречаются в практике эксплуатации отнюдь не единичными случаями.

Однако чтобы ответить на вопрос, мог ли неработающий стабилизатор содействовать неоднократным повреждениям поддона двигателя, необходимо знать, с каких пор стабилизатор в рассматриваемой машине отключен. К сожалению, по ряду причин эта информация недоступна, а владелец винил во всем неприспособленность автомобиля для движения по плохим дорогам из-за небольшого клиренса именно под поддоном.

Не остается ничего другого, как поискать ответ о взаимосвязи неработающего стабилизатора с разбитыми поддонами, рассмотрев, для чего предназначен этот узел.

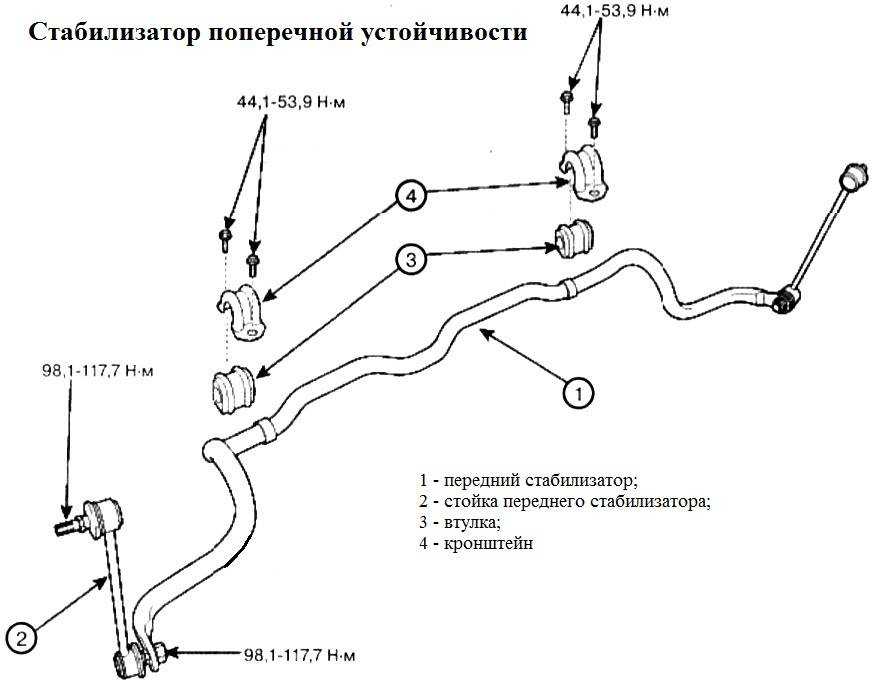

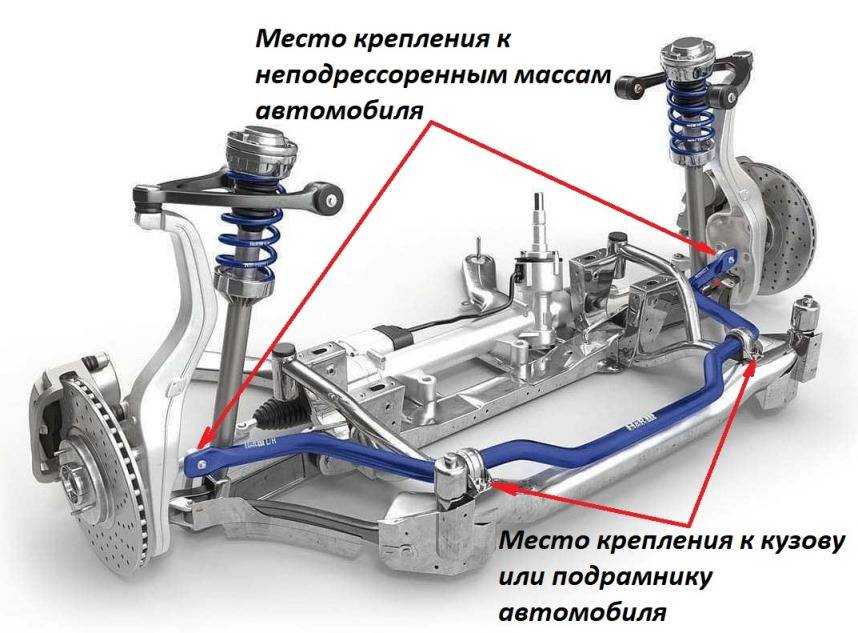

В случае независимой подвески стабилизатор представляет собой стержень той или иной пространственной формы, чаще всего П-образной, который связывает друг с другом колеса одной оси.

Центральная часть стержня шарнирно с помощью втулок соединяется с кузовом, подрамником или иной неподвижной деталью.

Концы стержня крепятся к подвижным деталям подвески левого и правого колес. Помимо стоек с шаровыми шарнирами, как в случае Peugeot 607, в некоторых моделях автомобилей для крепления к поперечным рычагам используются опять-таки втулки.

Лучше всего иллюстрирует работу стабилизатора движение в повороте, когда кузов накреняется и своим весом нагружает колеса с одной стороны автомобиля, попутно разгружая противоположные. В результате центральная часть стержня стабилизатора подвергается скручиванию по всей длине, но сопротивляется ему. Этим стабилизатор напоминает работу торсионов, используемых в качестве упругих элементов в торсионных подвесках.

Скручиванием стержня обеспечивается противодействие чрезмерному крену кузова в сторону поворота. Одновременно другое плечо стабилизатора препятствует отрыву от дороги колеса с противоположной стороны. Другими словами, упругий стержень стабилизатора способствует сохранению поперечной устойчивости автомобиля при движении в вираже. Отсюда, кстати, полное название этого элемента подвески — стабилизатор поперечной устойчивости.

Поэтому в первую очередь езда без предусмотренного конструкцией подвески стабилизатора поперечной устойчивости опасна возможностью опрокидывания автомобиля и потерей управляемости при движении с гораздо меньшей скоростью, чем в случае, когда стабилизатор есть и работает как надо.

Но имеется еще один нюанс. В то время как центральная часть стержня стабилизатора работает на скручивание, его загнутые концы подвергаются изгибу. Тем самым стабилизатор делает подвеску более жесткой, чем она была бы без него.

И это может иметь отношение к проблеме разбитых поддонов, ведь в моменты преодоления ухабов и рытвин при неработающем стабилизаторе из-за того, что общая жесткость упругих элементов уменьшилась, должны увеличиться ходы подвески, или, другими словами, вертикальные перемещения того колеса, которое преодолевает препятствие. А дальше все зависит от глубины ямы, в которую влетел автомобиль, скорости, на которой влетел, и других обстоятельств. Если в одном из таких случаев поддон двигателя достанет до дороги, почему ему от удара не повредиться?

Посторонние звуки

Наиболее безобидными симптомами неисправности стойки стабилизатора поперечной устойчивости являются посторонние звуки. Интенсивность шума зависит от скорости и угла поворота.

Стойки с шаровым шарниром сильно стучат при движении по любым неровностям дороги. Например, переезд «лежачих полицейских» может выдать неисправность костяшки. Доносящийся звук обязательно будет исходить с колесной арки только с той стороны, с которой присутствует неисправность.

Выявить поломку стойки, конструкция которой включает втулки, на слух значительно сложнее. При выходе такой запчасти из строя она начинает скрипеть и постукивать. Звук при этом достаточно тихий и его не всегда можно распознать находясь в салоне автомобиля.

Какую поставить стойку стабилизатора и инструмент

Оригинальная передняя стойка стабилизатора VAG 1K0411315R. Заменители: MOOG VO-LS-1870, FEBI 24122, MEYLE 1160600020/HD, TRW JTS483, LEMFORDER 2677401. Желательно устанавливать оригинальную стойку.

Инструменты и материалы для работы:

два домкрата;
ключ для колесных болтов;
вороток с трещоткой;
накидной ключ на семнадцать, восемнадцать;
головка на восемнадцать;
металлическая щетка;
динамометрический ключ;
Torx T30;
проникающая смазка.

Стойки справа и слева меняются аналогично. Процесс замены показано в фотоотчете.

Домкратим и снимаем колесо. Для безопасности подкладываем снятое колесо под порог.

Очищаем верхнюю и нижнюю гайку крепежа пальцев шарниров стойки стабилизатора и сбрызгиваем проникающей смазкой.

Отворачиваем верхнюю гайку крепежа пальца стойки. Гайку крутим воротком с головкой на восемнадцать. Если палец шарнира стойки стабилизатора поворачивается, то держим его с помощью Torx T30 и откручиваем гайку накидным ключом на восемнадцать.

По аналогии с верхней откручиваем нижнюю гайку крепежа пальца стойки.

После откручивания крепящих гаек пальцы стойки стабилизатора находятся под нагрузкой. От руки достать стойку из крепящих проушин не получится. Для того чтобы легко достать стойку нужно немного поддомкратить рычаг и сжать подвеску. После того как подвеска сожмется, нагрузка из пальцев уйдет и вы без проблем демонтируете стойку.

Вставляем новую стойку в проушины и убираем домкрат создав нагрузку на пальцы.

Подтягиваем крепящие гайки пальцев шарниров вверху и внизу. На новой стойке сделана лыска для стопора пальца под ключ на семнадцать. Далее выполняем затяжку верхней, нижней гайки динамометрическим ключом с усилием 65 Нм и производим обратную сборку.

Характерные признаки

Как известно, стабилизаторы необходимы для того, чтобы адаптировать транспортное средство к езде в различных условиях и по разным дорогам. Уже само название говорит о том, что эти элементы стабилизируют поведение автомобиля.

Чтобы соединить передние и задние стабилизаторы с элементами подвески, используются стойки. Это связующее звено между подвеской и стабилизаторами.

Но случается так, что со стороны этого звена начинает исходить посторонний шум в виде стуков. Это может касаться как передних, так и задних стоек стабилизатора.

Если вы заметили возможный стук стоек стабилизатора, поскольку исходящий оттуда звук не всегда указывает на поломку именно этого узла, нужно взглянуть на дополнительные характерные признаки.

Помимо стука, при неисправностях стоек возникают следующие симптомы:

во время поворотов кузов машины кренит в разные стороны;
при езде по неровным участкам дороги автомобиль самопроизвольно меняет направление своего движения;
поездка сопровождается грохотов шарниров стабилизатора;
подвеска становится расхлябанной во время разгона и при торможении.

Многие автомобилисты задаются вопросами о том, почему летят стойки, можно ли ездить в такой ситуации, и чем это может обернуться.

Это интересно: Антифриз на фольксваген поло седан: какой выбрать, замена

Что нужно для ремонта и диагностики

Важно учитывать, что стук стоек может возникать и при исправных элементах. Это возможно, если стабилизатор был неправильно отрегулирован

Такую оплошность также важно своевременно исправить, чтобы она не превратилась в полноценную и серьезную поломку.

Диагностику и ремонт проводят в условиях поднятого автомобиля. Только так удастся обнаружить люфт. Потому для работы следует вооружиться:

домкратом;
башмаками для колес;
подставкой под раму;
стетоскопом;
стандартным набором инструментов.

Последний инструмент позволит более точно обнаружить источник стука, и убедиться, что вина лежит именно на стойках стабилизатора.

Это интересно: Колонки на Хонда Аккорд 7: размеры и установка

Установка на автомобиль

Установка практически стандартная, не вижу смысла подробно описывать, в своем отзыве отмечу только один важный момент.

Если обычная стойка стабилизатора имеет основную гайку, то чтобы она не прокручивалась, на носике есть обработка под ключ (скажем на 8).

У стойки НЕТ ИЗНОСА, строение другое – есть две гайки, одна сзади (служит как упор), другая закручивается. Двумя ключами на 17 и 19 прочно закрепляете.

Обычно стойки стабилизатора, окончательно затягивают на опущенной машине, если вы работаете на подъемниках. Однако здесь настолько прочное крепление, что мне показалось это излишним.

Какие стойки стабилизатора лучше выбрать

С учетом того, что тяга стабилизатора «живет» не долго, многие автолюбители стремятся увеличить срок службы детали путем поиска самых лучших и надежных вариантов

На практике, важно понимать, что на ресурс стойки влияет большое количество факторов: качество детали, модель и марка авто, особенности эксплуатации и состояние дорог в регионе, общее состояние ходовой части и т.д. . Например, оригинал на европейский дорогах вполне может выходить 50-60 тыс

км, тогда как в СНГ по плохим дорогам эта же деталь прослужит не более 25-30 тыс. км. При этом далеко не всегда дорогой «оригинал» обязательно прослужит больше, чем качественные аналоги

Например, оригинал на европейский дорогах вполне может выходить 50-60 тыс. км, тогда как в СНГ по плохим дорогам эта же деталь прослужит не более 25-30 тыс. км. При этом далеко не всегда дорогой «оригинал» обязательно прослужит больше, чем качественные аналоги.

По этой причине можно выделить стойки стабилизаторов Lemforder, CTR, SASIC или GMB. Более того, для многих моделей упомянутые фирмы поставляют детали на конвейер. Это означает, что покупка аналогов под собственным брендом позволяет не потерять в качестве, но и не переплачивать за оригинал.

Основное правило – детали должны быть фирменными (на рынке много подделок), а также точно подходить для конкретной модели авто. Не допускается даже малейшее изменение длины на 1-2 сантиметра при попытке поставить стойки, которые на первый взгляд могут показаться полностью подходящими. Дело в том, что такие замены неизбежно отразятся на работе всей подвески и поведении авто, причем негативно.

Способы диагностики

Признаки износа подушек двигателя

Вибрация двигателя на холостом ходу.
Посторонние стуки во время движения, ощущающиеся в подкапотном пространстве или под коробкой передач.
Рывки при динамичном разгоне авто.
Стуки в моторном отсеке во время запуска или остановки двигателя.
Затруднённое переключение передач.

На авто, имеющих гидравлические опоры, кроме того, может ухудшиться динамика разгона.Визуально неисправные подушки можно определить по расслоению и разрывам резиновых демпферов или поломке алюминиевых кронштейнов. Опытный специалист также может на глаз определить просевшую подушку по тому, насколько сильно деформирован её демпфер.

Разновидности подушек

Несмотря на разнообразие вариантов исполнения, общее назначение подушек – играть роль подвески двигателя, т.е. гасить вибрации и колебания силового агрегата. Роль демпфера двигателя обычно играет резина (иногда во взаимодействии с гидравлическими свойствами масла), поглощающая толчки и вибрацию, не допуская при этом смещения силового агрегата.

В качестве примера можно взять опору мотора на «Ниве». Она представляет собой резиновый цилиндр с приваренными к нему пластинами с резьбовыми шпильками. Левая и правая опоры двигателя абсолютно одинаковы, третья, поддерживающая коробку переключения передач, имеет несколько иной вид и устанавливается на перекладине, закрепленной на днище автомобиля.

Размеры опор и точки их крепления рассчитаны таким образом, чтобы предотвращать смещения силового агрегата, при этом вес двигателя сдавливает подушку, и распределяется так, что разрыв резины вследствие её деформации сдвига практически исключается.Сходным образом двигатель, расположенный также продольно оси автомобиля, устанавливался на «Волгах».

Но при поперечном расположении двигателя уравновесить его несколько сложнее, в силу конструкции силового агрегата в целом. Поэтому опоры чаще всего приобретают вид рычагов подвески, в качестве демпфера двигателя имеющими сайлентблоки, как на дополнительных опорах ВАЗ 2112:Такая конструкция опор также иногда вызвана необходимостью поддержки наиболее удалённых от кузова точек двигателей, которые после модернизации приобрели большую массу.

Применение дополнительных опор позволяет устанавливать более тяжёлые моторы без значительных изменений конструкции автомобиля.Наиболее типичным для сравнительно небольших силовых агрегатов является способ их «подвешивания», как на 2108 -09.Двигатель в сборе с КПП имеет три точки крепления:

левая опора двигателя;
задняя (нижняя) опора двигателя.

Как работают опорные подушки двигателя

Подушки работают аналогично сайлентблокам рычагов подвески, то есть на скручивание резины. Поэтому на автомобилях, эксплуатируемых преимущественно на плохих дорогах, т.к. такие опоры оказываются ненадёжными – резина расслаивается.Более компактные авто, имеющие сравнительно тяжёлые (по отношению к общей массе машины), подвешиваются несколько иначе – резиновый демпфер в них работает на сжатие-растяжение, что увеличивает срок его службы.

Гидравлические (или гидромеханические) подушки двигателя отличаются от обычных тем, что имеют переменную жёсткость. Достигается это за счёт отбора разрежения от двигателя. При достижении определённого числа оборотов клапан, разделяющий камеры опоры, закрывается.

ПОДРОБНОСТИ: Замена масла в Фольксваген Гольф 5. Меняем масло Volkswagen Golf 5 своими руками

В результате жидкость (антифриз), до того перетекавшая из камеры в камеру, начинает играть роль упругого элемента. Внешне такие опоры отличаются, главным образом, наличием штуцера для подключения вакуумного шланга и тросика.Такие подушки предназначаются для гашения вибраций от мотора, основная масса которого «лежит» на других опорах.

Итак, владелец полагает, что вышла из строя подушка двигателя. Симптомы неисправности подтвердились. Далее необходимо проверить состояние опор. Для того чтобы удостовериться в целостности этих деталей, понадобится домкрат и любые опоры – пни из дерева, поддоны, покрышки.

Подойдет что угодно. Также желательно заготовить монтировку или же толстую палку. Давайте рассмотрим, как определить неисправность подушки двигателя. Для этого рекомендуется установить автомобиль на максимально ровную поверхность. Затем машину нужно поднять при помощи домкрата, далее под двигателем следует установить подготовленную опору. Это может быть бревно или еще что-нибудь. Домкрат лучше убрать.
